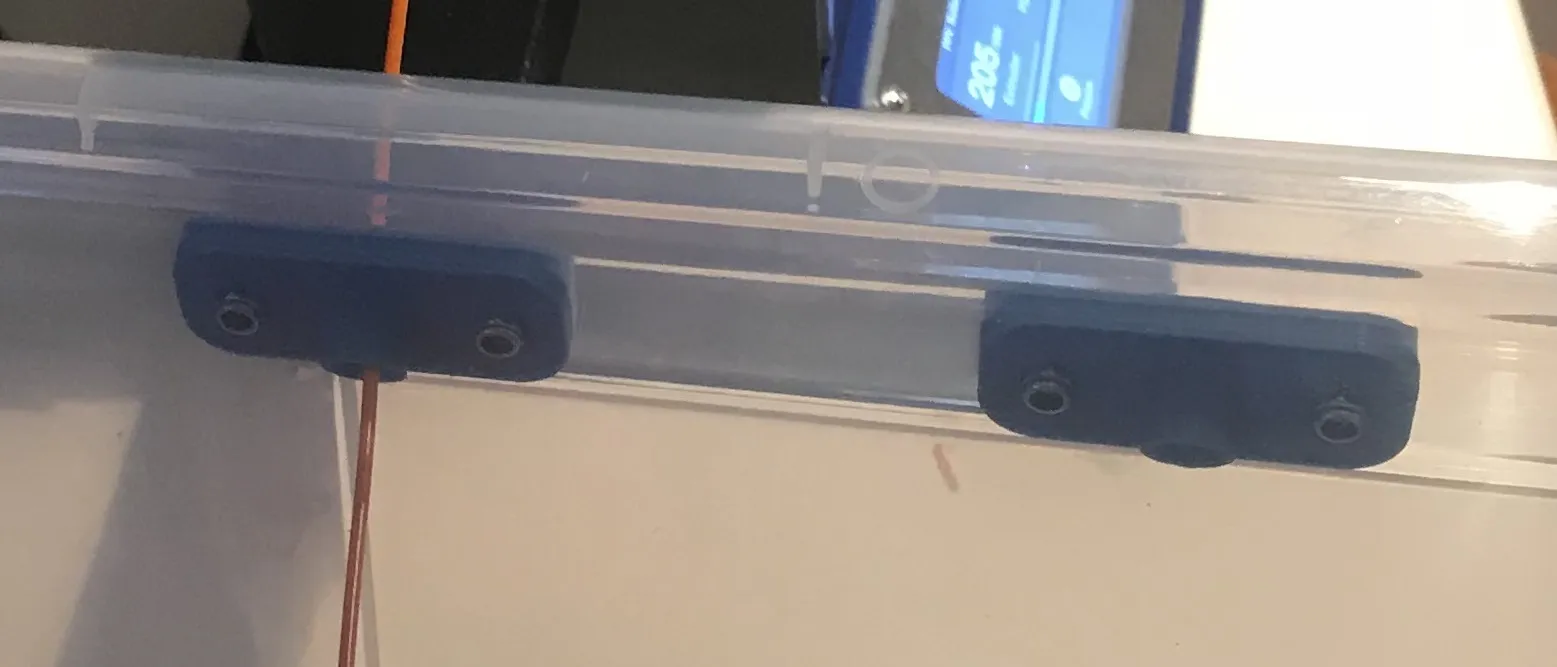

Máy cấp liệu khô góc với nguồn cấp

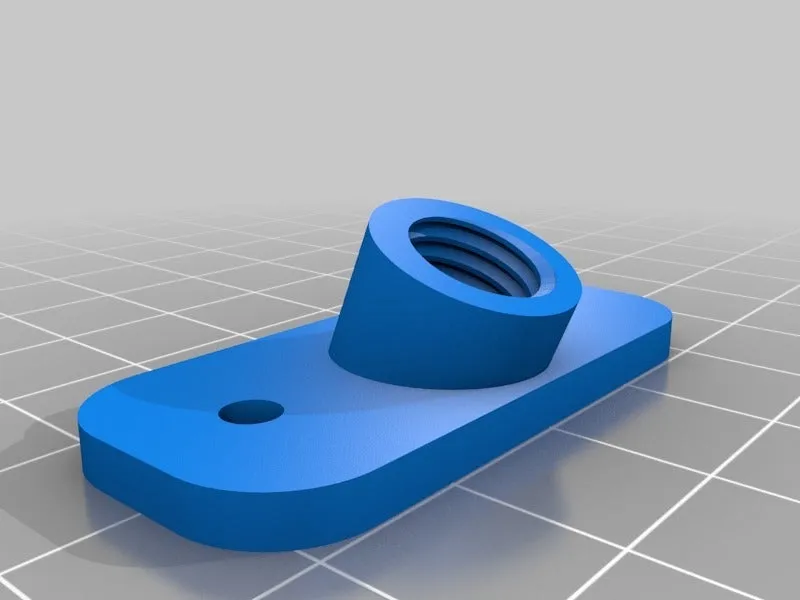

Lấy cảm hứng từ thiết kế của sarman_1998, tôi đã tạo ra phiên bản của riêng mình có thể được sử dụng kết hợp với bộ kết nối PC4-M6 (và PC4-M10, xem bên dưới) phù hợp với ống PTFE (ren 6mm), và 2 bu lông M3 + đai ốc lục giác.

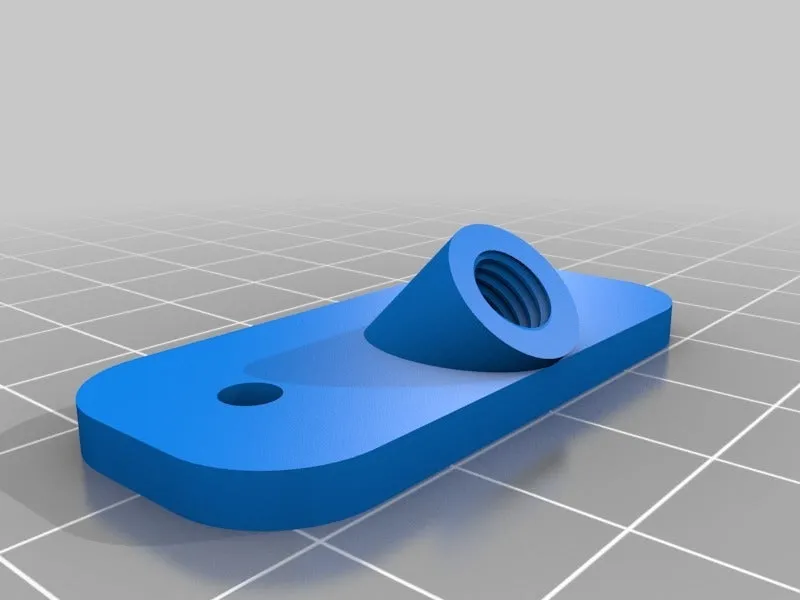

Mã có thể được thay đổi để chọn góc của riêng bạn (hoặc để lại một bình luận, và tôi sẽ thêm một tệp stl)

Các mục tôi đã sử dụng: bu lông: M3x10 DIN 7985 (chéo) -> miễn là nó phẳng ở bên cạnh của ren vòng đệm: vòng đệm DIN9021 3,2mm (tùy chọn) đai ốc: M3 DIN 985 (đai ốc nylon khóa) -> kích thước bên ngoài: 5,5 mm (các cạnh song song của lục giác), chiều cao 4,0 mm (lục giác 2,4mm)

Tôi đã quyết định đặt tâm của các lỗ ở khoảng cách cố định 15mm từ lỗ ống (vậy là 30mm giữa hai lỗ) để dễ dàng thay thế chúng - nếu tôi cần - cho một thiết kế khác miễn là tôi vẫn giữ khoảng cách giống nhau.

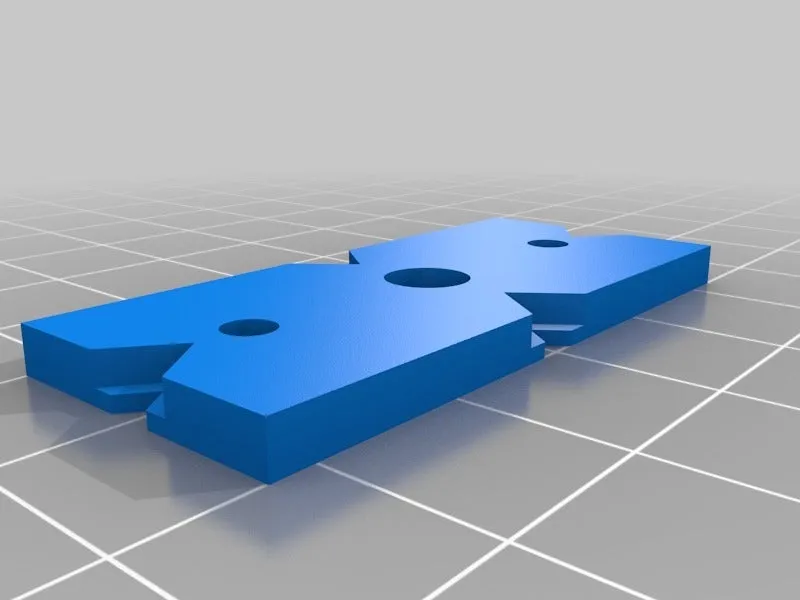

Cảm ơn motocoder, cũng có một mẫu để khoan các lỗ được bao gồm.

2018-09-03: Đã thêm một PCx-M10 bên ngoài cho các kết nối 10mm, theo yêu cầu của bratej

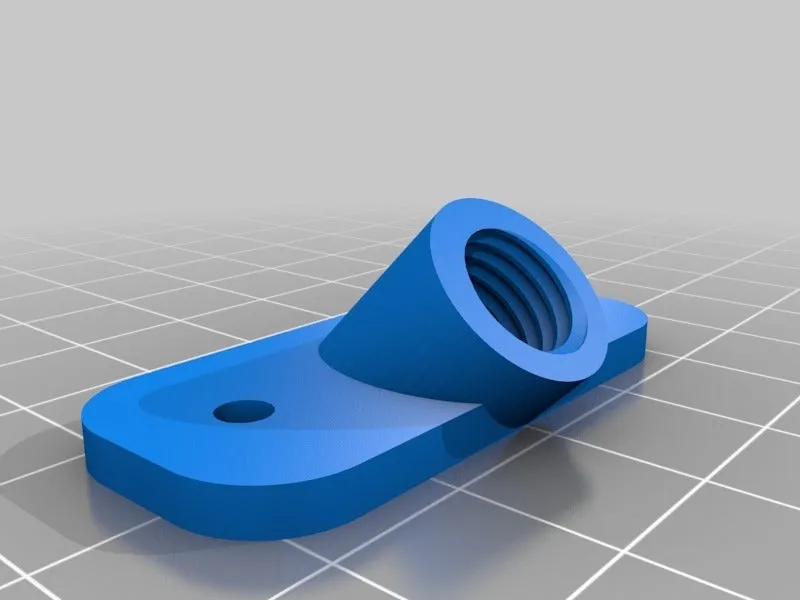

2018-11-11: v1.1: Cải thiện tính toán cho vị trí của ren, liên quan đến một góc giữa 40° và 60°. Cảm ơn Arnaud.

Hướng dẫn in

Danh mục: Phụ kiện máy in 3D Cài đặt in

Máy in: PrimaCreator P120 v3 (Malyan M200)

Bệ: Không

Hỗ trợ: Không

Độ phân giải: 0.2mm lớp 0.4mm vòi phun

Lấp đầy: 20% Hình khối (eSlicer v3)
