Hộp Gridfinity cho thước cặp & thước thép Mitutoyo (6x2)

Remix từ Vỏ Thước Cặp Kỹ Thuật Số Mitutoyo Tác giả seb_241995

Tác giả noodlecraft

Lượt tải: 431
Lượt thích: 33
Lượt coi: 2.521
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 2 file · 4,3 MB· 4,3 MB

File 2 4,3 MB

6x2x3_Mitutoyo_150mm_Caliper_and_Ruler_case_1777445622.stlSTL · 1,3 MB
6x2x3_Mitutoyo_150mm_Caliper_and_Ruler_case_1777445623.stepSTEP · 2,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #351068
Danh mục: DIY
Ngày đăng: 29/04/2026
Giấy phép: CC BY — Ghi công
Thẻ: gridfinity
mitutoyo
mitutoyoholder

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

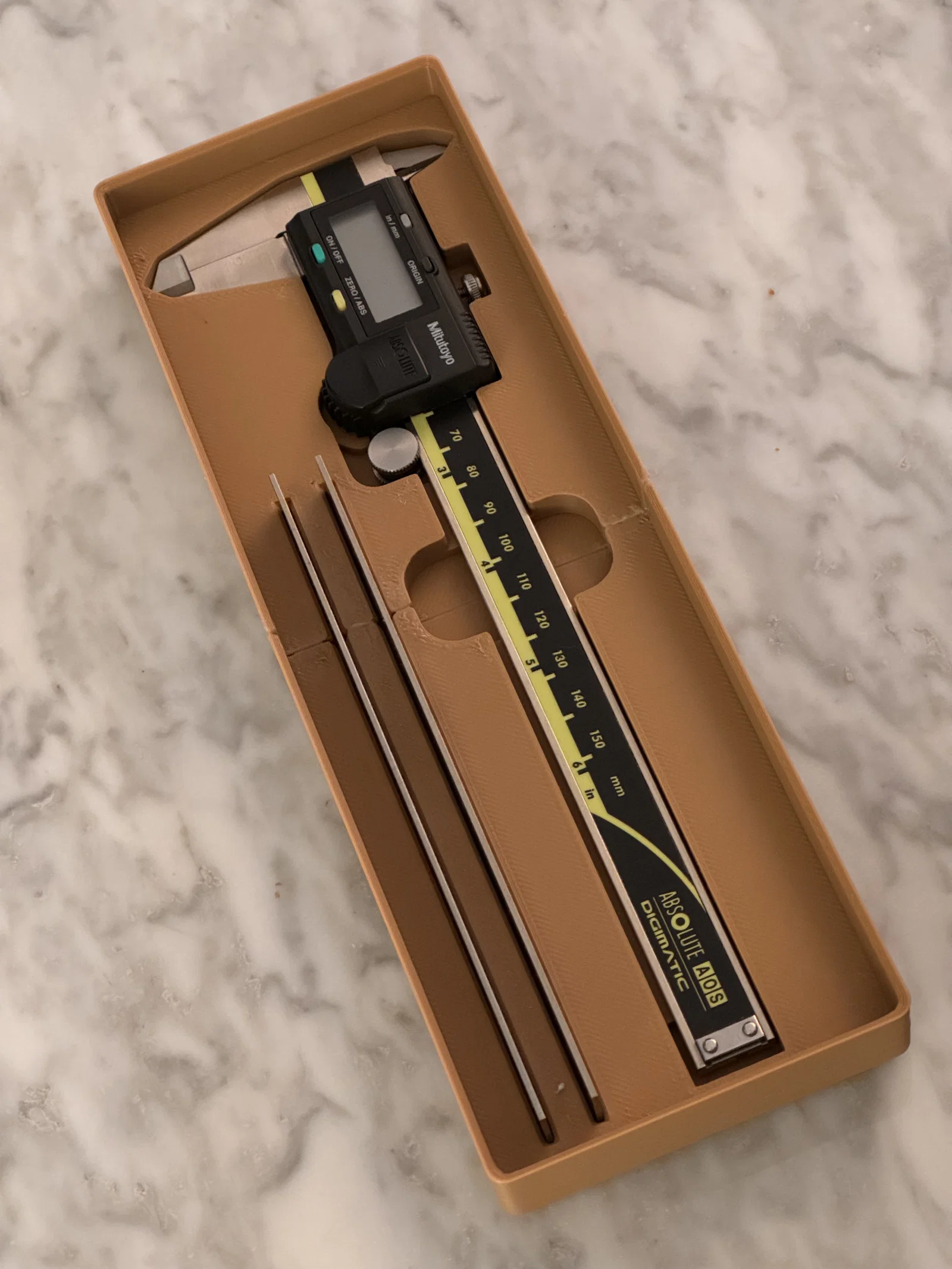

Mình muốn làm một cái holder Gridfinity cho thước cặp Mitutoyo sao cho cây thước nằm phẳng hoàn toàn, để mấy phần nhọn không bị thò ra ngoài. Đây nè: một cái hộp 6x2 to bự!

Ngoài việc để vừa thước cặp 150mm, nó còn có thêm hai khe mỏng được thiết kế để nhét vừa hai cây thước thép Mitutoyo 150mm. (Mình chủ yếu dùng chúng làm thước tỷ lệ X/Y khi chụp ảnh tham chiếu.) Mình đã test mẫu này với các món sau:

Mình thấy do cái case này quá khổ nên dùng làm khay để dụng cụ trên bàn hơi bất tiện – nó được thiết kế để nằm trong ngăn kéo dụng cụ dạng nông, chứ không phải để trên mặt bàn.

Case khớp vào lưới Gridfinity nhờ một thiết kế custom lấy cảm hứng từ @grizzie17's Gridfinity Refined và . Bạn có thể ấn nam châm 6x2mm vào các khe nam châm kiểu press-fit cho gọn, hoặc dùng thumbscrew để gắn cố định hơn. Các thumbscrew in từ file của @grizzie17 cũng sẽ fit với mẫu này.

Hướng dẫn in

Vật này dài hơn khoảng ~2mm nên không vừa khay in (build plate) của Prusa MK4 & i3 Mk3s. Có thể có cách in bằng cách xoay chéo theo đường chéo, nhưng mình không rảnh tính góc, nên mình chia ra in 2 phần rồi dán keo lại hơi “thủ công”. Chúc bạn may mắn!
