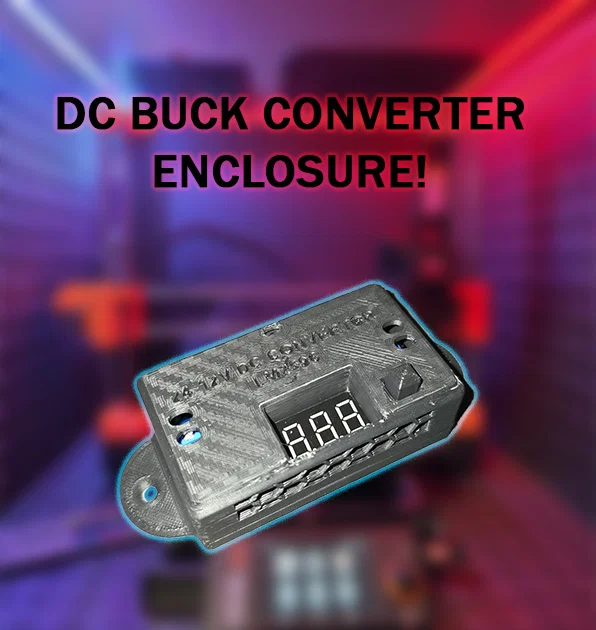

Vỏ (Enclosure) cho DC Buck Converter (LM2596)
Vỏ (enclosure) đơn giản cho PCB DC Buck Converter (LM2596), gồm nắp trên/nắp dưới và nút bấm. Lắp ráp bằng 4 ốc M3; dung sai thiết kế khá sát (0.4), nên in test và scale tối đa 5% nếu cần.
Mô tả
Bạn đang kiếm một cái enclosure đơn giản để che PCB lại cho gọn gàng? Đây đúng cái bạn cần!
Lắp ráp khá đơn giản, bạn cần:
- 1x Nắp trên (in)
- 1x Nắp dưới (in)
- 1x Nút bấm (in)
- 4x Ốc M3x10 (có thể dùng M3x12 hoặc 15 nếu muốn)
- Khóa lục giác (Allen key)
Đặt PCB vào bên trong, luồn ốc xuyên qua và bắt nắp trên lại. Khi siết có thể bạn sẽ cần giữ case chắc tay; dung sai đang để khá sát để chừa vừa đủ chỗ cho phần ren đi qua.
Lưu ý: dung sai chủ yếu là 0.4, bạn nhớ tính phần này khi in. Mình khuyên nên in bản test dung sai (tolerance test) để kiểm tra có ổn với máy/in của bạn không, và nếu cần thì scale model lên (tối đa 5%).
