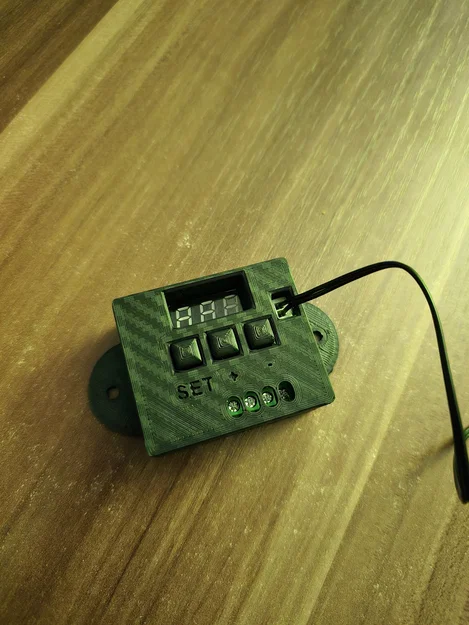

Vỏ bảo vệ Termistor W1209 (W1209 Termistor Enclosure)
Mẫu vỏ (enclosure) đơn giản để che gọn PCB termistor W1209, gồm nắp trên/dưới và nút bấm. Lắp bằng 4 ốc M3x10 (có thể dùng M3x12/15). Dung sai khoảng 0.4, nên cân nhắc in test và scale tối đa 5%.
Mô tả
Bạn đang kiếm một cái vỏ đơn giản để giấu cái PCB cho gọn gàng hả? Đây đúng cái bạn cần!
Lắp ráp khá dễ, bạn chuẩn bị mấy món sau:
- 1x Nắp trên (in)
- 1x Nắp dưới (in)
- 3x Nút bấm (in)

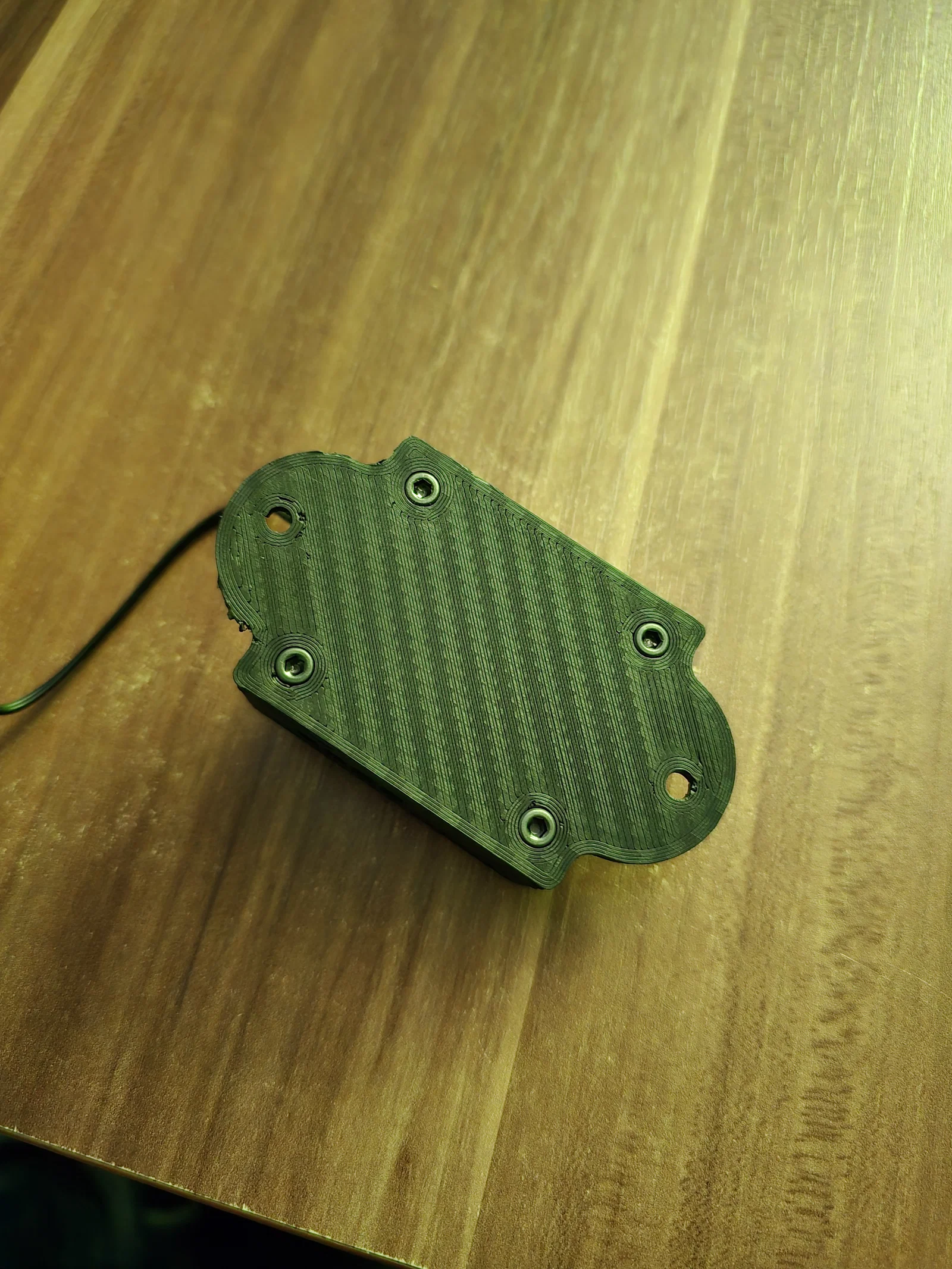

- 4x Ốc/bu lông M3x10 (bạn có thể dùng M3x12 hoặc 15 nếu muốn)
- Khóa lục giác (Allen key)
Đặt PCB vào trong, luồn ốc qua và bắt nắp trên lại. Khi siết có thể bạn phải giữ vỏ cho chắc tay để ráp cho khít; dung sai được làm khá sát để chừa đủ khoảng cho phần ren đi qua.
Lưu ý: dung sai chủ yếu là 0.4, nên bạn nhớ tính phần này khi in. Mình khuyên nên in thử bản tolerance test (nếu có) để kiểm tra có hợp với máy/in của bạn không, và nếu cần thì scale mẫu lên (tối đa 5%).
