Cánh tay cuộn filament mini cho máy in Ender

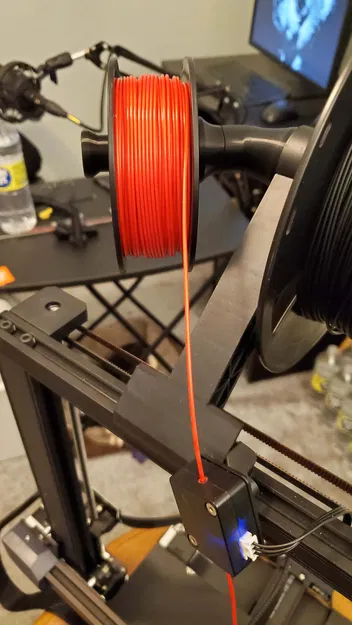

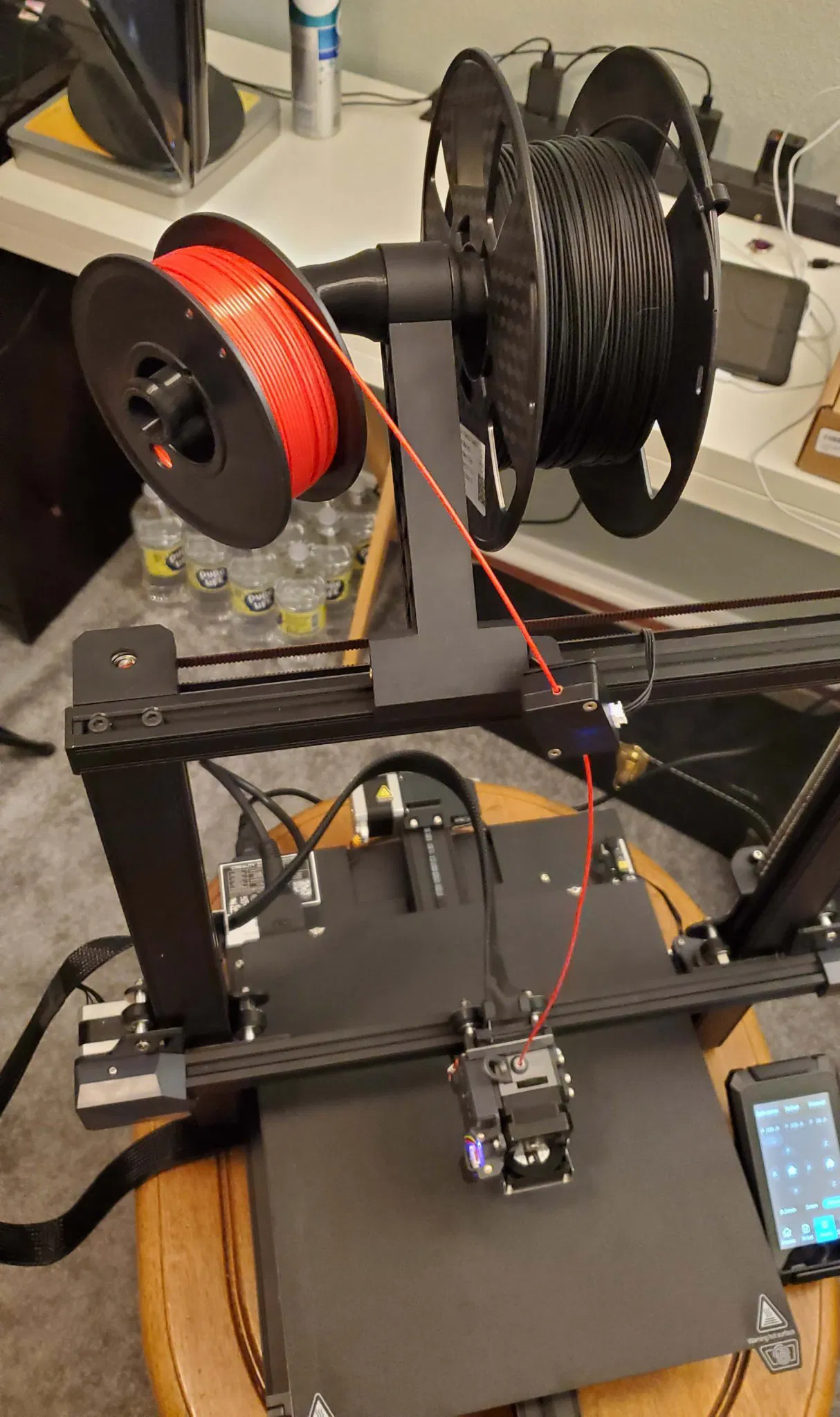

Đây là một cánh tay cuộn filament mini mà nên phù hợp với tất cả các giá đỡ trong dòng Ender (theo như tôi biết), mặc dù tôi đã thiết kế nó đặc biệt cho Ender 3 S1 Plus của tôi, cái có cuộn filament gắn trên đỉnh.

Cánh tay có đường kính nhỏ hơn để phù hợp với các cuộn nhỏ hơn không vừa với chốt kích thước thông thường. Bất kỳ cuộn nào có đường kính bên trong xuống tới 26mm sẽ dễ dàng vừa vặn.

Có hai phiên bản:

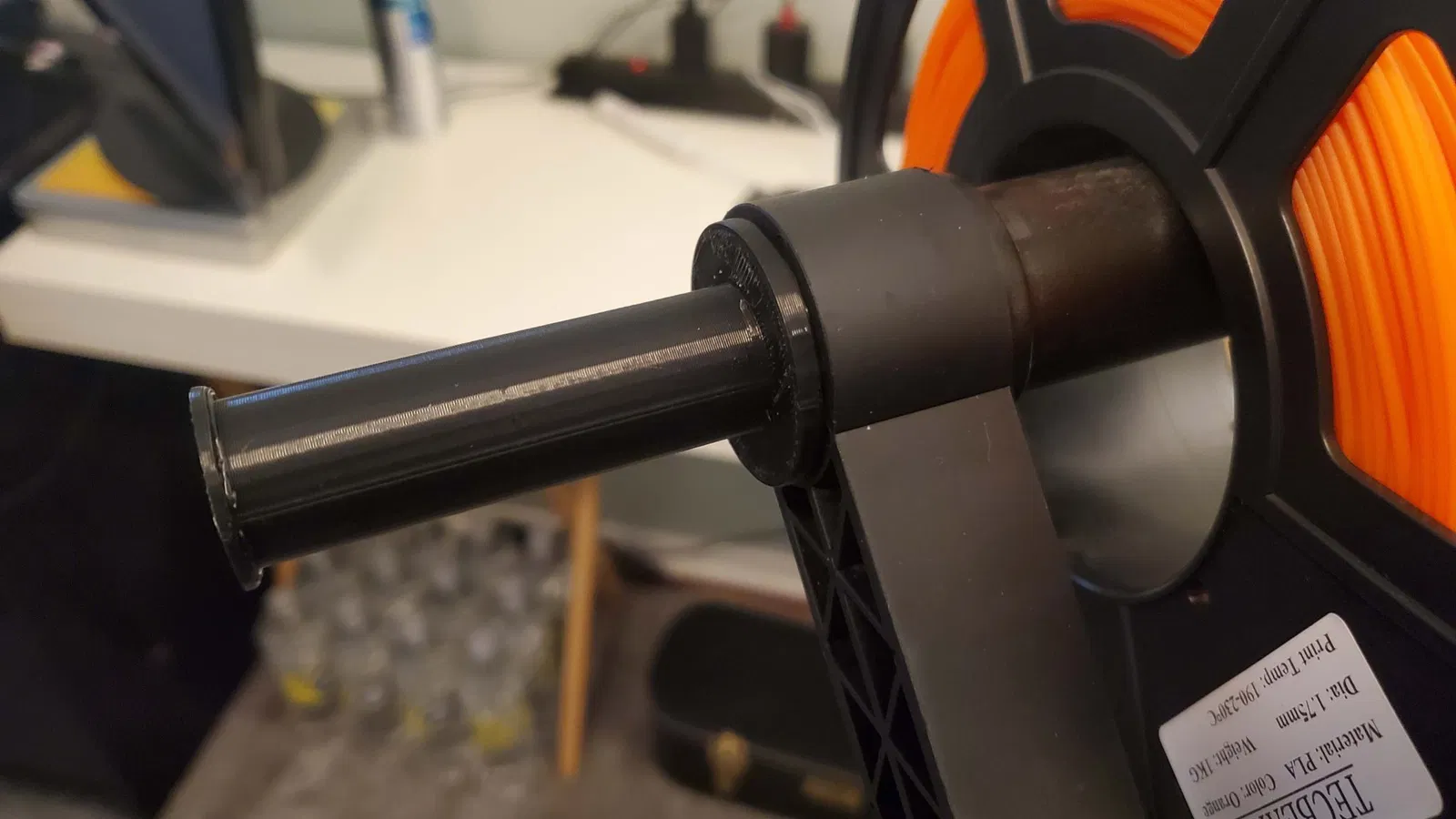

1) Phiên bản cơ bản (tầm thường) giống như một chốt tiêu chuẩn, nhưng nhỏ hơn (vẫn lắp trên cùng một giá đỡ). Vấn đề tôi gặp phải với cái này là hướng dẫn filament bị lệch quá xa sang một bên khiến filament cọ vào bên hông của cuộn, điều này tôi không thích nên tôi đã tạo ra phiên bản nghiêng...

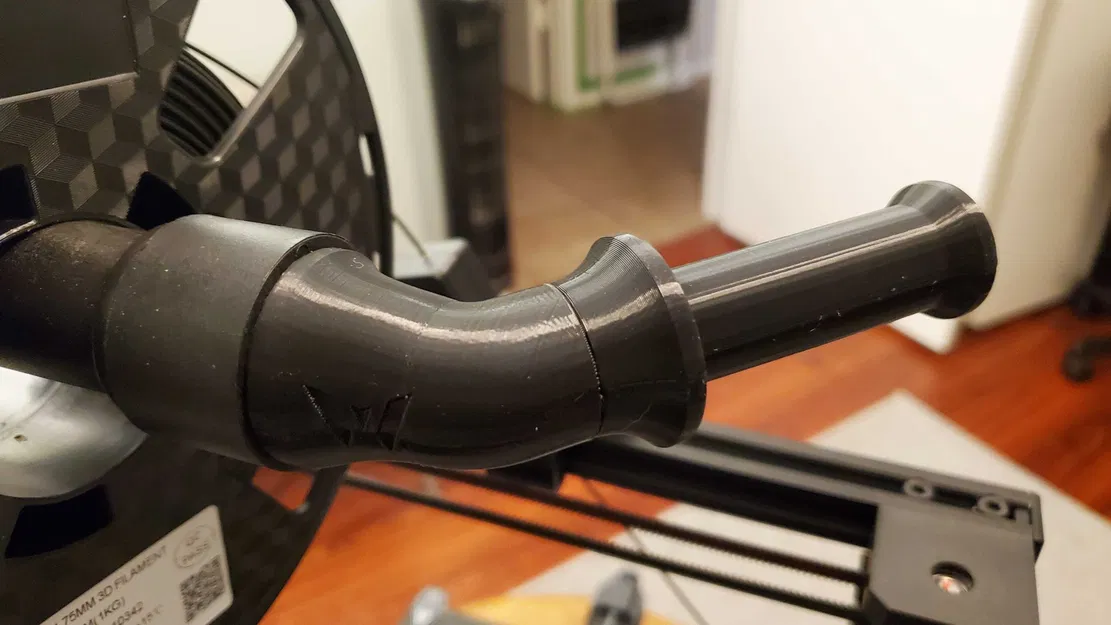

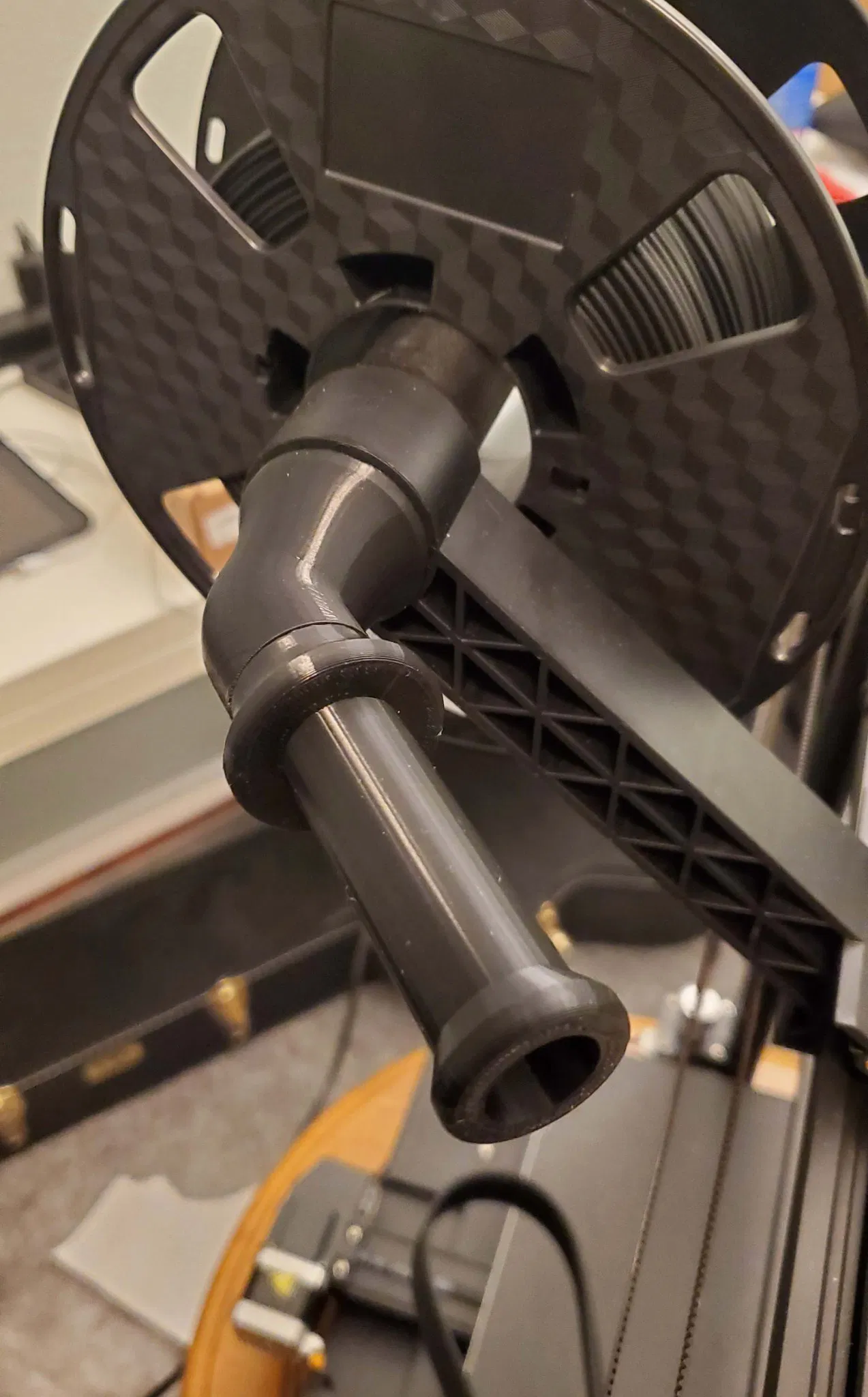

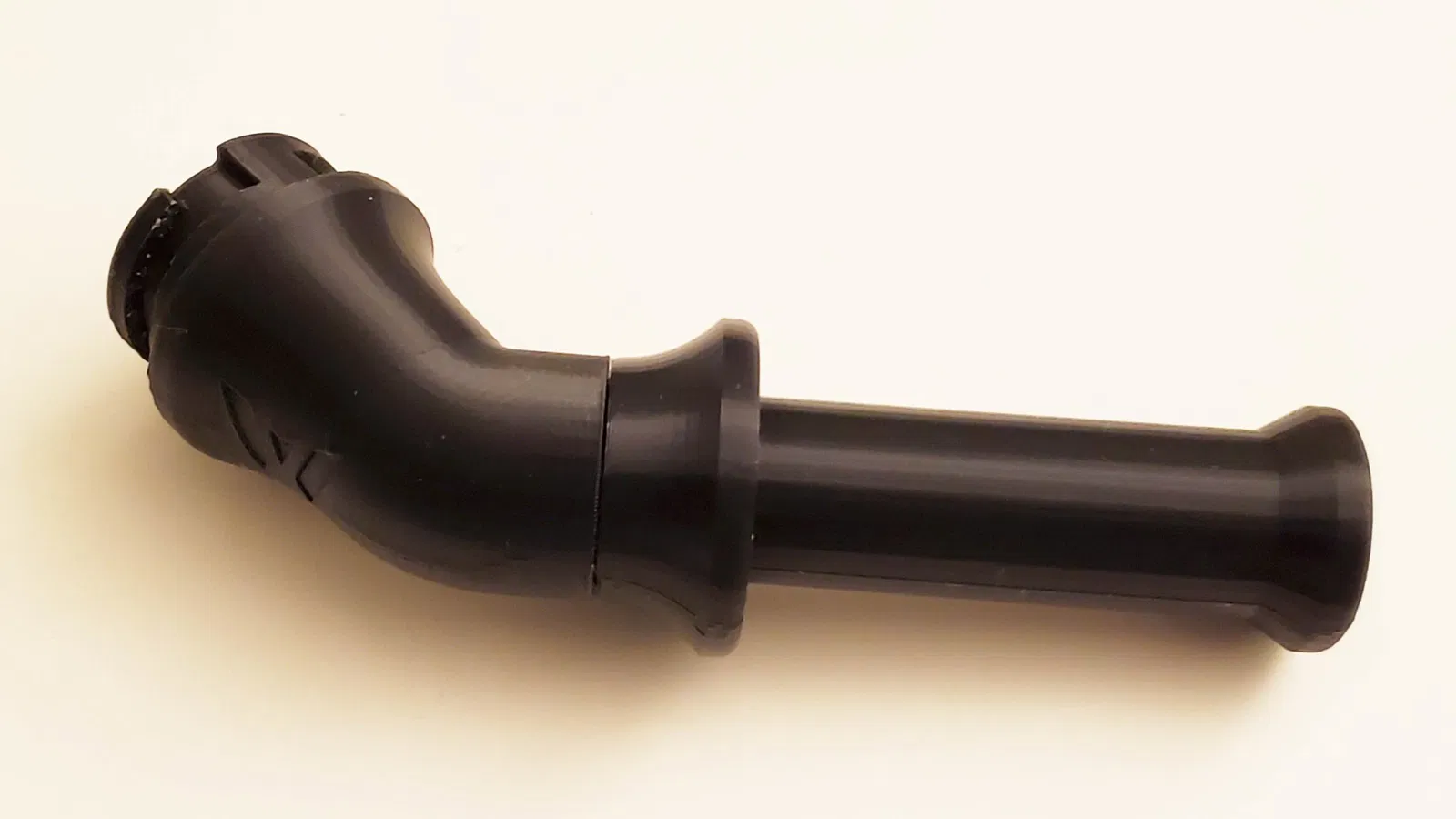

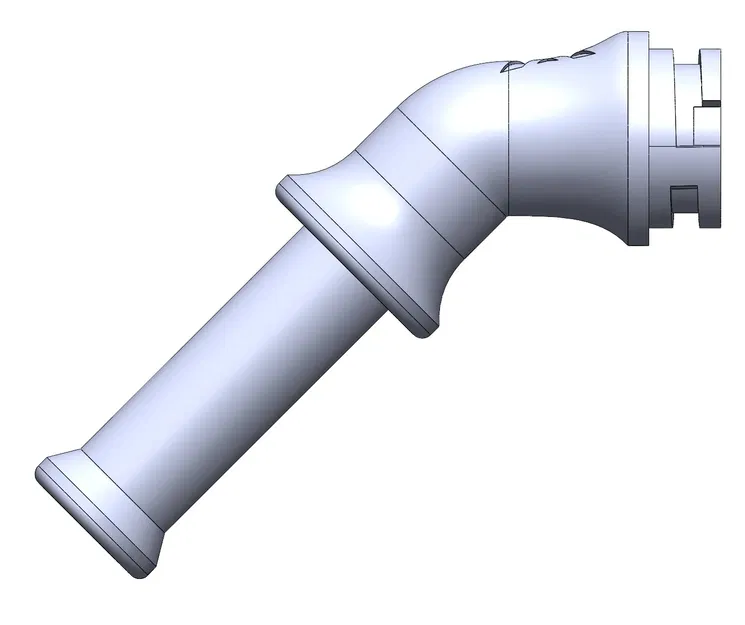

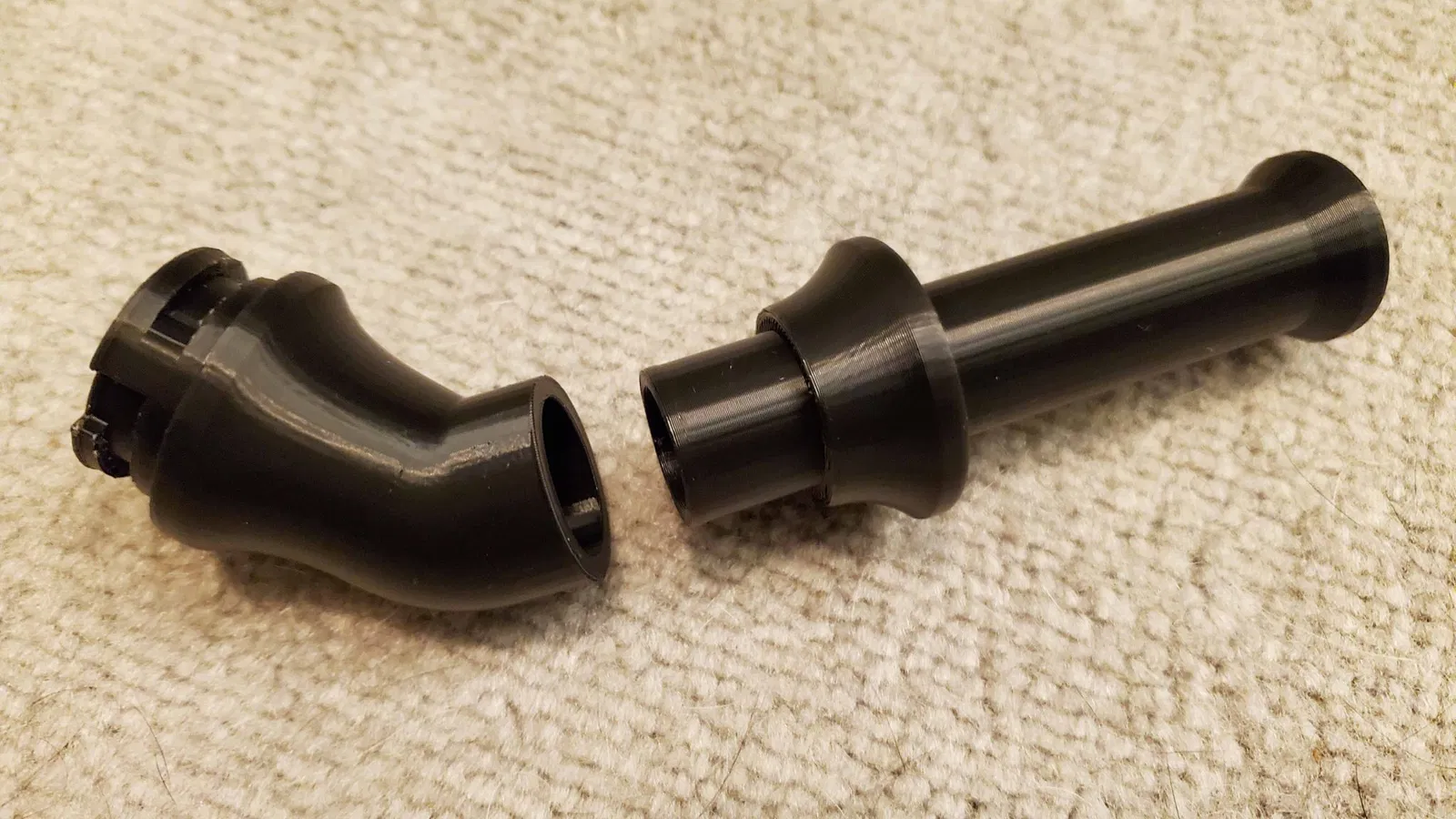

2) Phiên bản nghiêng (tuyệt vời) hướng dẫn filament một cách mượt mà vào hướng dẫn mà không có ma sát. Nó được in thành hai phần và được thiết kế để yêu cầu ít giá đỡ nhất có thể - chỉ cần thiết trên phần đáy. Để lắp ráp các phần, chỉ cần ấn chúng lại với nhau và xoay cho đến khi chúng khít. Sử dụng một chút keo nếu bạn muốn nhưng tôi không cần.

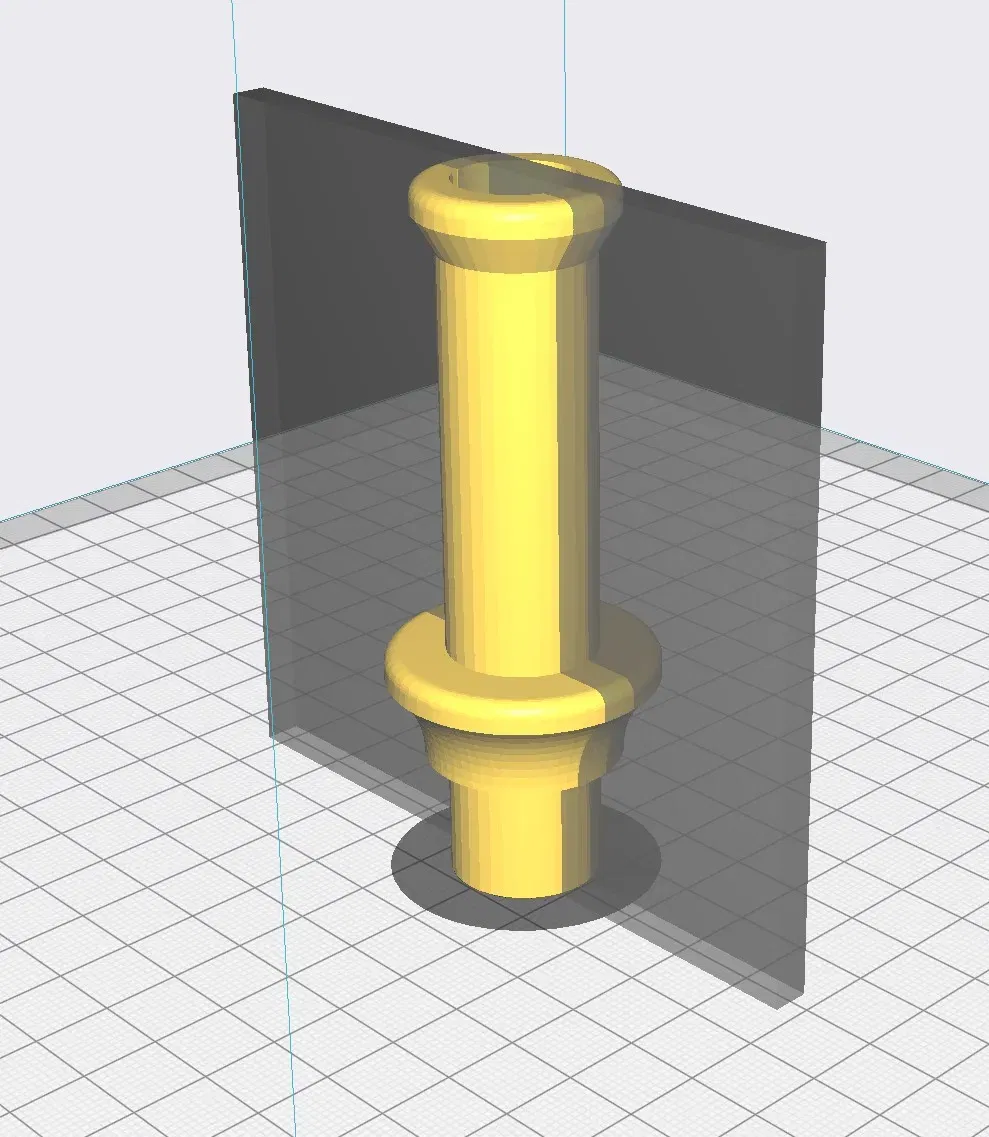

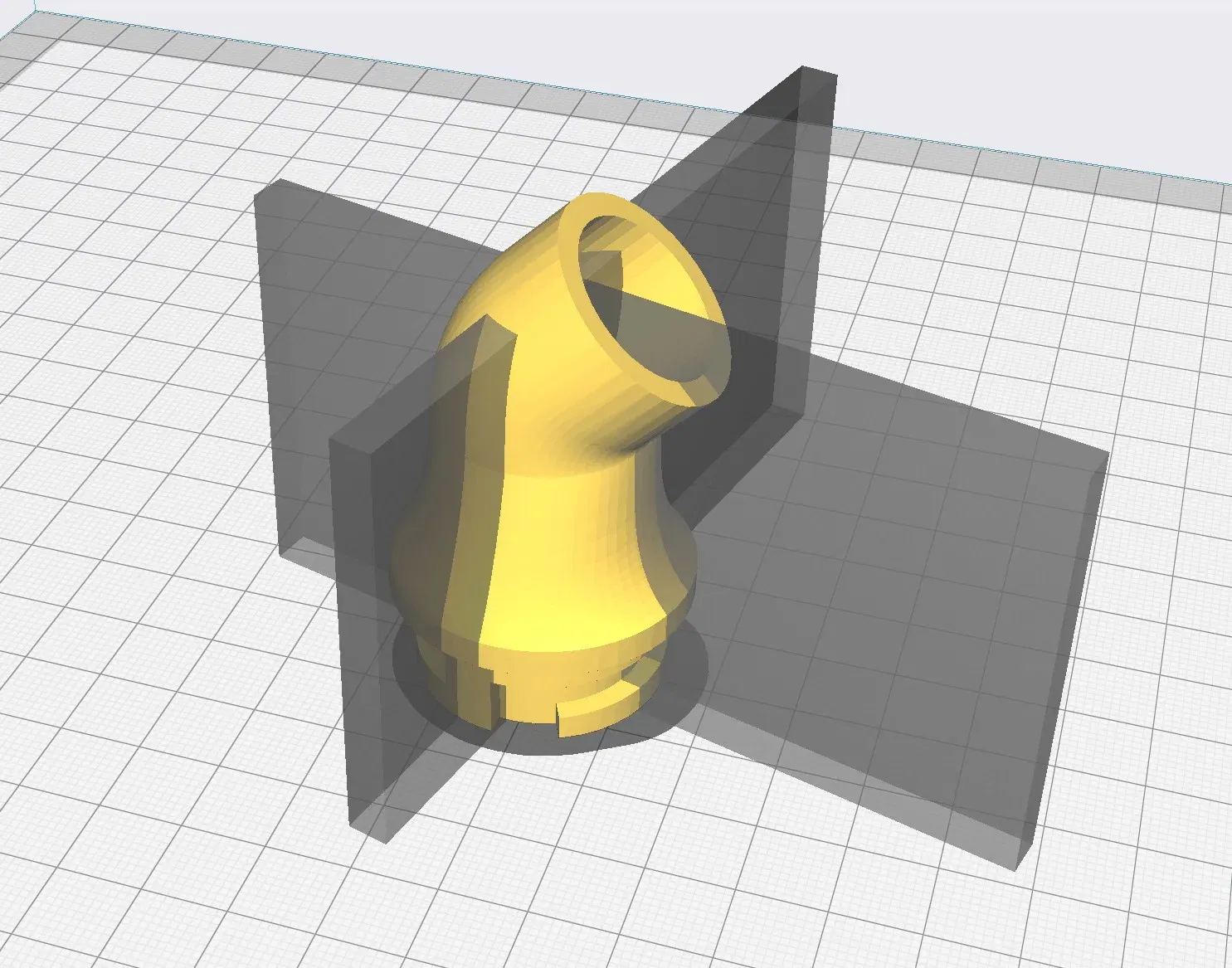

Quan trọng: Bạn sẽ cần tạo một mặt cắt của các chặn hỗ trợ mỏng như trong hình hoặc bạn sẽ không thể gỡ bỏ các giá đỡ. Tôi đã làm điều này cho bạn trong các tệp GCODE kèm theo nếu bạn lười như tôi.
