Vỏ (Enclosure) BTT MMB cho TradRack

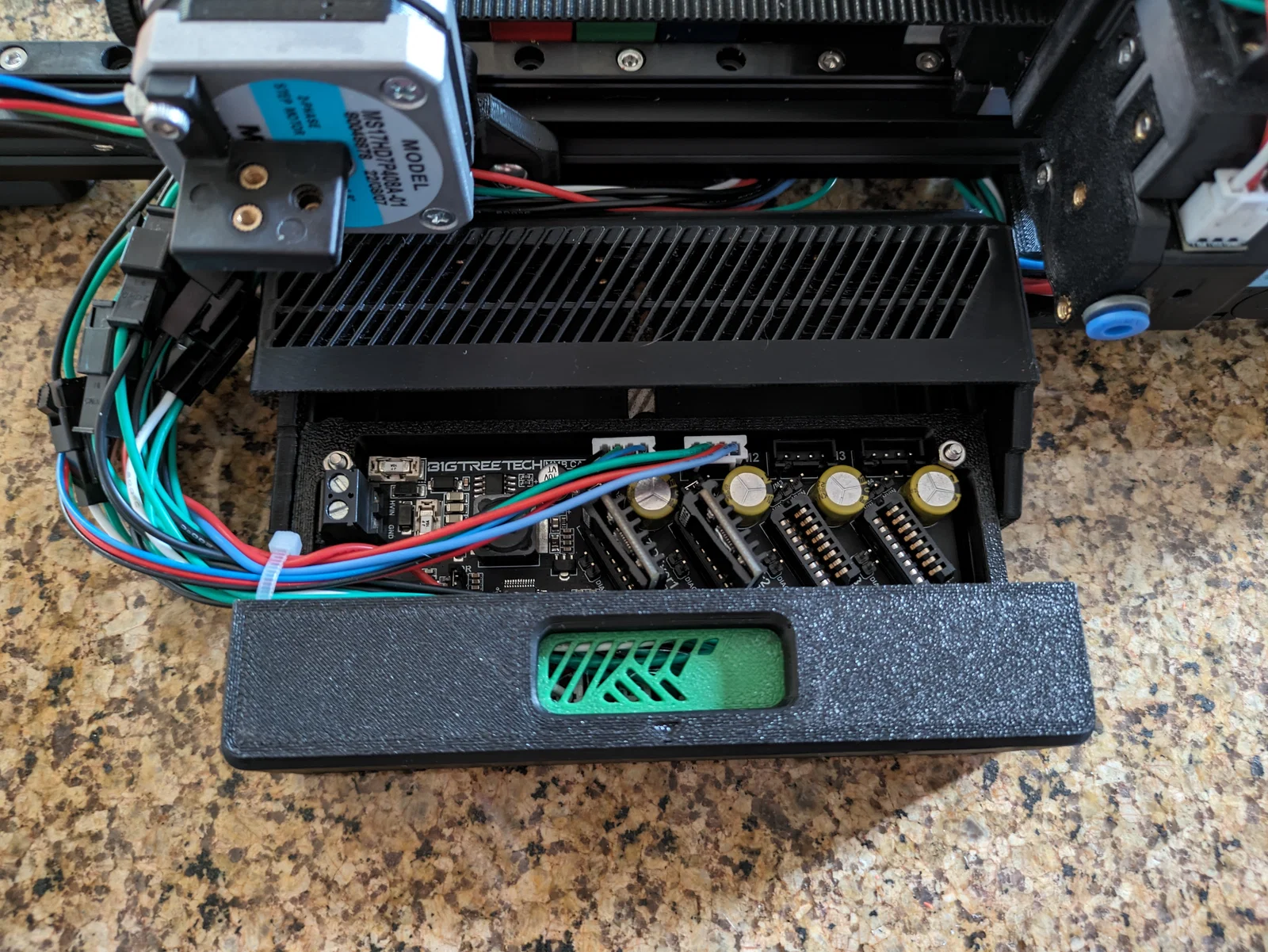

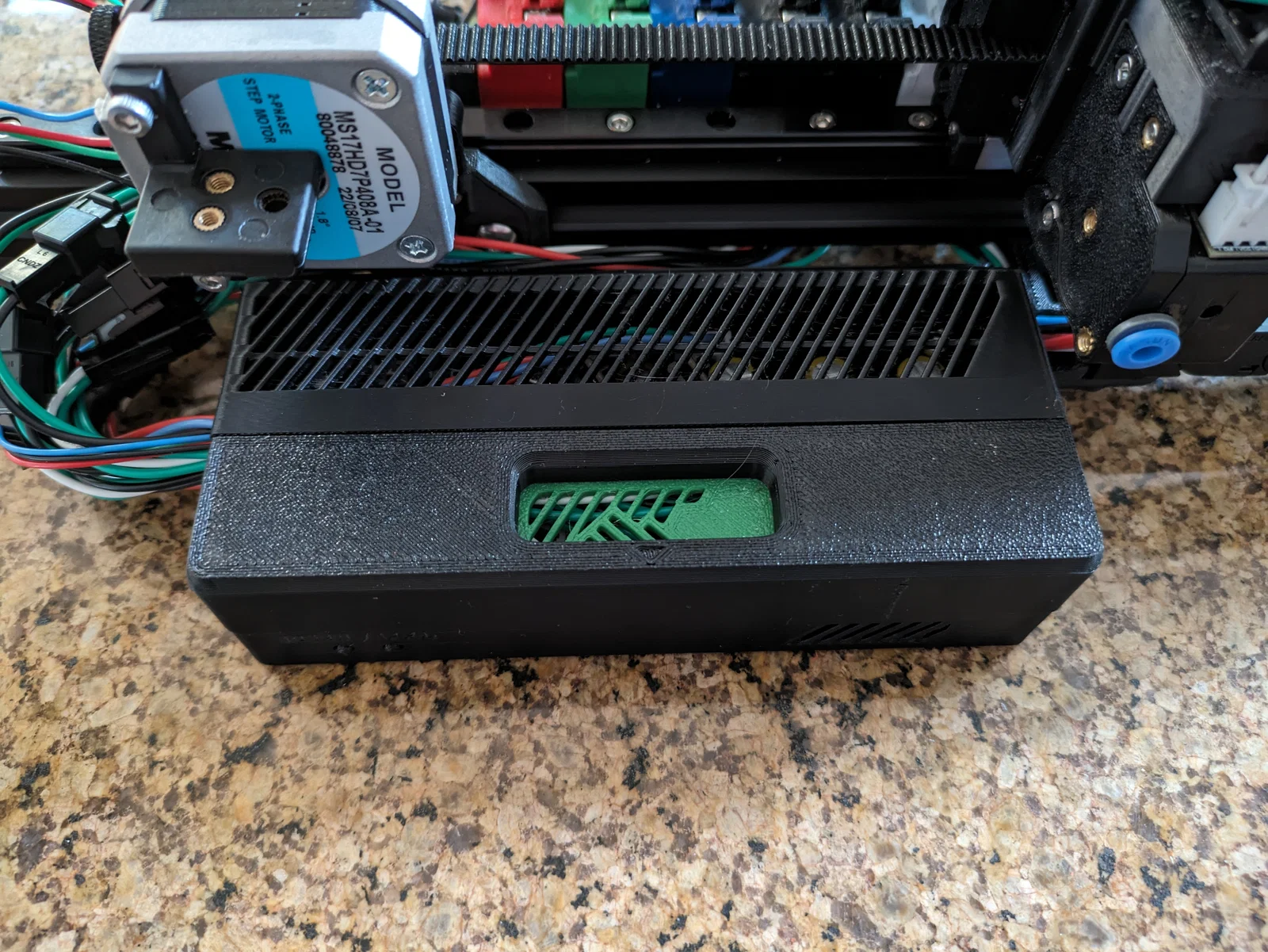

Nhờ có bộ CAD files được public cho TradRack nên mình dùng lại cái Nebula Electronics Enclosure bản gốc rồi chỉnh sửa để vừa với BigTreeTech MMB MCU, đồng thời vẫn giữ ngoại hình tương tự thiết kế ban đầu. Khay board vẫn trượt ra như bản gốc và cụm enclosure được cố định vào đúng cái mounting bracket nguyên bản.

Một vài lưu ý chính:

Button Pins:

Mình có kèm pins cho 2 nút trên MMB là Reset và Boot. Lưu ý là mấy cái pin này sẽ gần như nằm ngang mặt trước (gần flush), nên khó bấm nhầm. Thường mình phải dùng móng tay mới nhấn được.

Pocket (Enclosure Housing):

Để bạn vẫn trượt khay board ra được mà không cần tháo dây đang cắm, mình buộc phải khoét/bớt khá nhiều vật liệu ở cạnh bên của pocket. Mình thấy nó không đến mức quá “yếu”, nhưng đúng là khu vực này sẽ không cứng cáp bằng Nebula enclosure.

MMB Mounting Screws:

Hai lỗ cho 2 con ốc phía sau của board tray được làm đủ chặt để bạn có thể vặn trực tiếp vào và giữ board. Do không đủ vật liệu để dùng heatset insert như mình muốn, nên mình để dạng through-hole để bạn có thể (tùy chọn) thêm ê-cu ở mặt bên kia (giống như mình làm) cho chắc hơn.

Mount Spacer (Front Mounting):

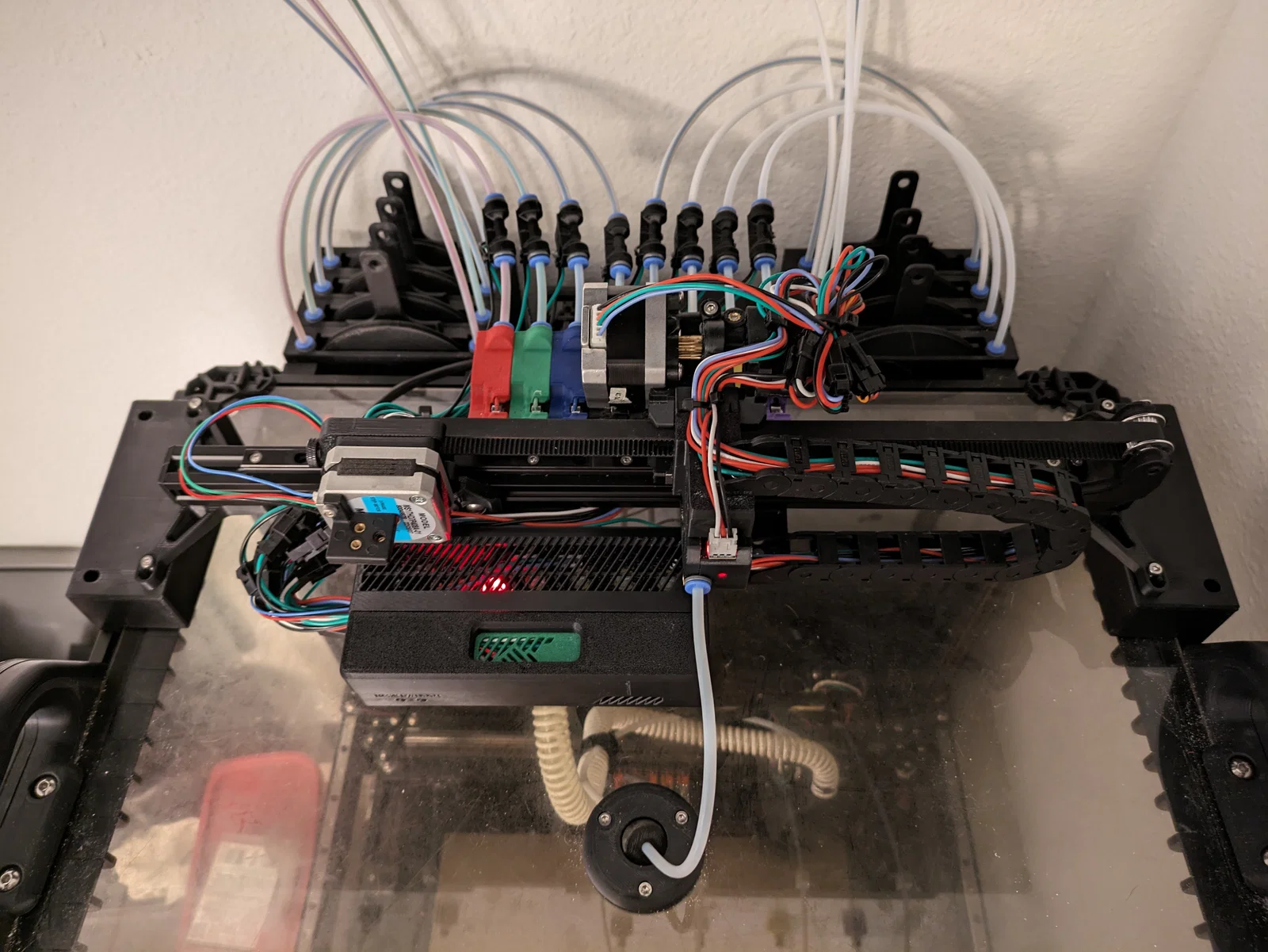

Mình cũng thêm spacer 2mm cho mounting bracket để hạ toàn bộ enclosure xuống đủ thấp, nhằm lắp được ở phía trước cụm TradRack (như trong hình của mình) mà vẫn không cạ selector. Cái này không bắt buộc nếu bạn định gắn enclosure ở đúng vị trí như bản gốc. Nếu dùng mount spacer thì cụm này sẽ không còn nằm phẳng hoàn toàn trên bề mặt nữa, mình khuyên nên dùng kiểu stand-offs nếu bạn làm vậy. Bạn cũng có thể không cần spacer nếu không dùng encoder, phần này mình chưa test.

Fanless Variant:

Mình không tập trung làm phiên bản có quạt vì BTT MMB không có cổng fan điều khiển được. Nếu muốn dùng quạt thì hoặc bạn phải kéo thêm một bộ dây về một MCU khác (theo mình thì như vậy làm CAN mất ý nghĩa), hoặc cho quạt chạy full-time từ nguồn vào — cái này mình không muốn. Nếu nhu cầu đủ nhiều thì mình có thể làm một bản để gắn quạt (có thể loại nhỏ hơn, cỡ 3010), nhưng mình sẽ không tự in và test nó.
