Ngàm gắn Keystone Jack cho DIN rail

VER.2 của thiết kế này là một bước tiến rõ rệt. Nó cải thiện độ ổn định, độ cứng vững của ngàm và không bị gãy khi gắn vào hoặc tháo ra khỏi DIN rail.

__________________________________________________________________________________________________________________________________

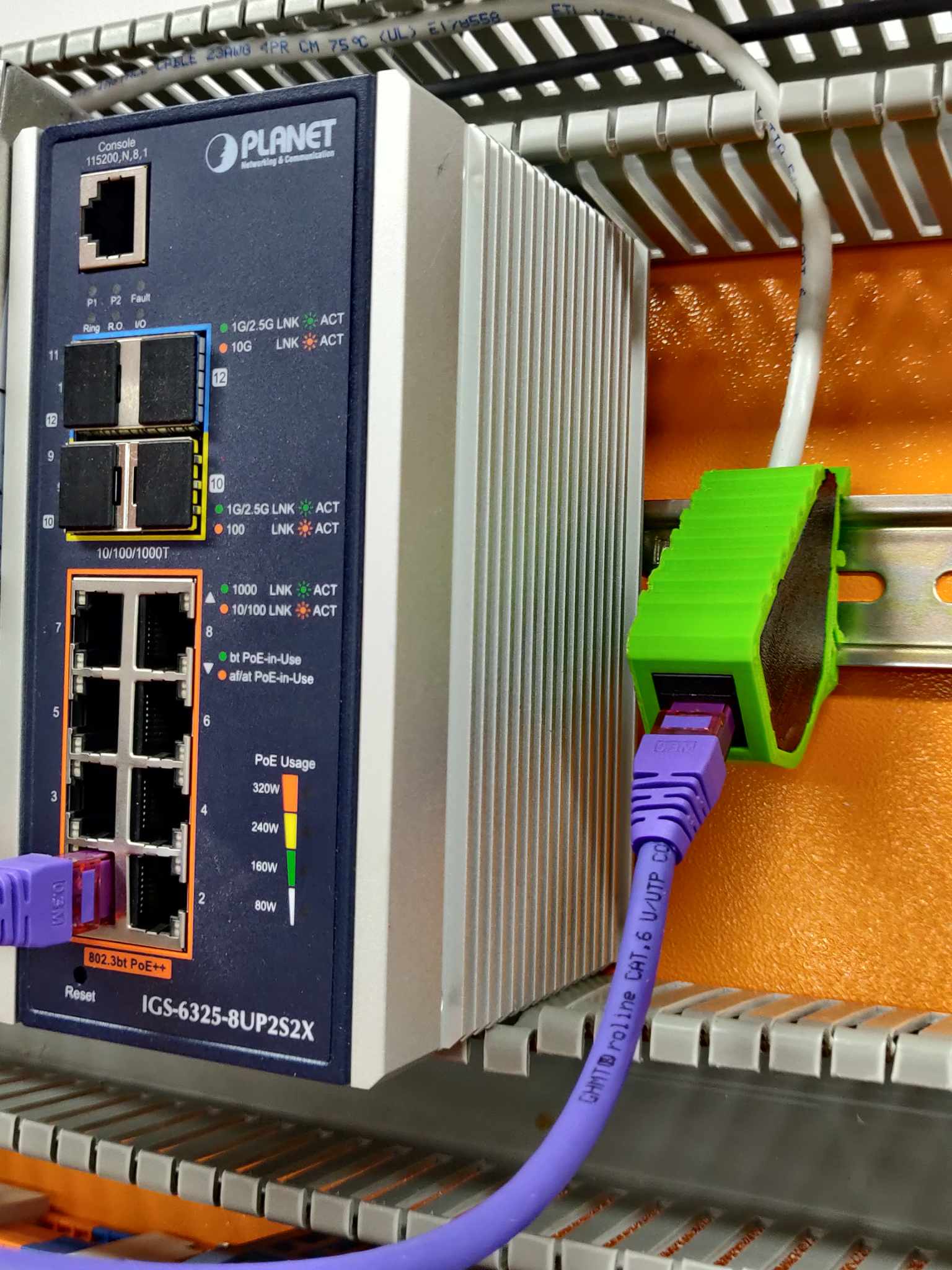

Ngàm Keystone in 1 lần (single print) này rất hợp để đi dây/patch các kết nối ethernet.

Khuyến nghị mạnh là in bằng filament PETG vì nó đủ dẻo để bấm (click) vào DIN rail dễ hơn. Hình dạng ngàm được thiết kế để có thể uốn nhẹ khi cố định lên DIN rail.

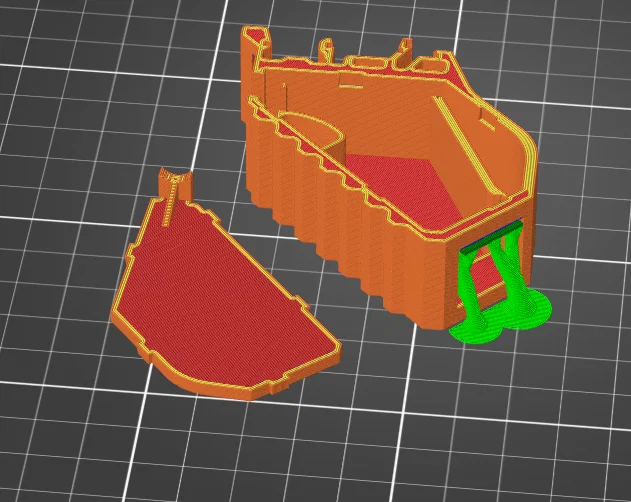

Hãy in ngàm nằm nghiêng và thêm support như trong hình đính kèm.

In bằng PETG _ 0.2mm

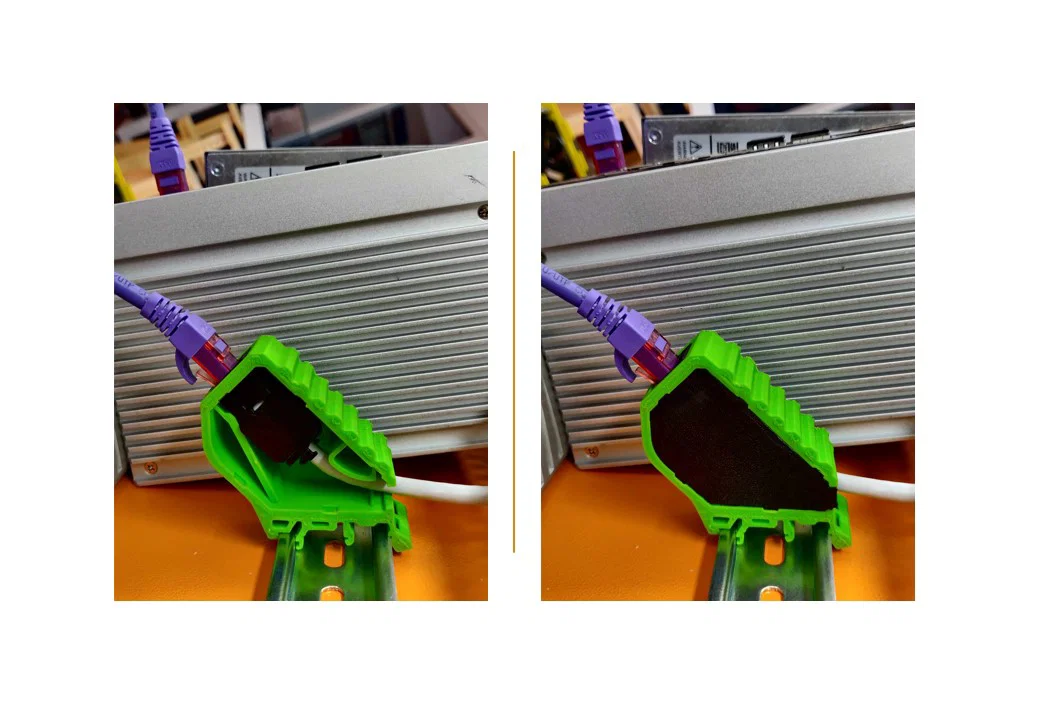

1. bấm (click) keystone jack vào ngàm
2. gắn nắp (cover)
3. bấm ngàm lên DIN rail bằng cách đẩy mạnh phần mặt sau
4. khi tháo ngàm ra, dùng lỗ nhỏ ở mặt sau ngàm. Luồn tua vít vào lỗ đó và dùng như một đòn bẩy để nhả ngàm.
