Fitment Board – Bảng kiểm tra độ khít & dung sai lỗ
Fitment Board giúp bạn thử trực tiếp mức oversize lỗ cần thiết để đạt độ khít mong muốn. Gồm bản 0–1.2mm (bước 0.2), bản 0–1 và 1–2mm (bước 0.1), kèm chốt tròn/vuông 15mm.
Mô tả
Dùng mấy tấm board này để cảm nhận trực tiếp (bằng tay) bạn cần tăng kích thước lỗ (oversize) trong thiết kế bao nhiêu để đạt độ “tightness” như mong muốn.

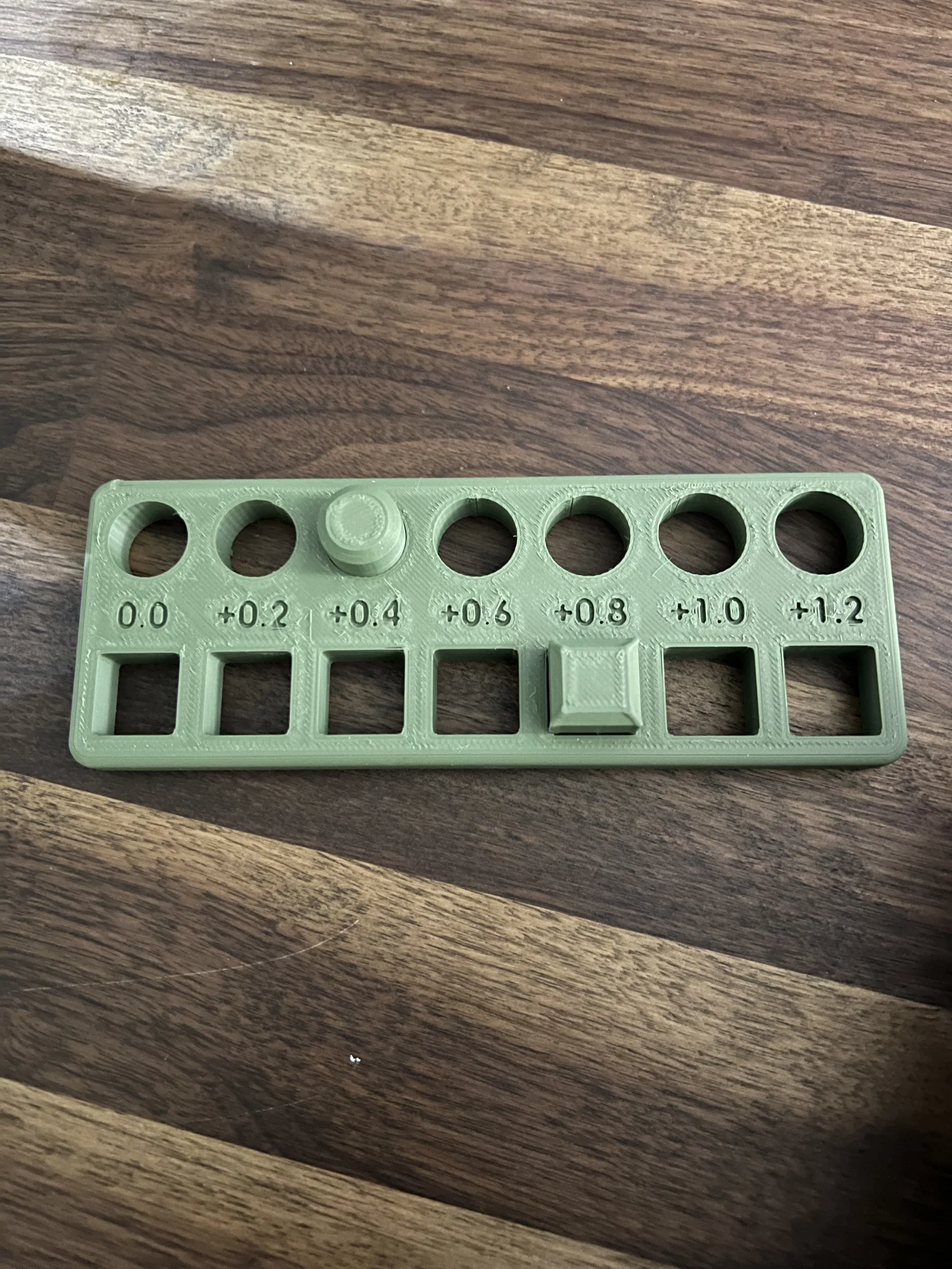

Ví dụ, với máy in của mình, mình cần oversize lỗ thêm 0.4mm để có độ khít vừa (snug fit) với chi tiết tròn, và 0.8mm để có snug fit với chi tiết vuông.
LƯU Ý: Chốt tròn và chốt vuông có đường kính và bề rộng là 15mm.
LƯU Ý 2: Fitment Board 0-1 và Fitment Board 1-2 có thể cần đặt chéo (angled diagonal) trên build plate để vừa kích thước.
LƯU Ý 3: Fitment Peg_Rounded Square có bo góc (fillet) 0.5mm ở các góc để giảm hiện tượng “bulging” khi in.
“Fitment Board” dùng để kiểm tra độ khít tương đối, với dung sai từ 0.0mm đến +1.2mm theo bước 0.2mm.
“Fitment Board 0-1” dùng để kiểm tra độ khít chính xác hơn, với dung sai từ 0.0mm đến +1.0mm theo bước 0.1mm.
“Fitment Board 1-2” dùng để kiểm tra độ khít chính xác hơn, với dung sai từ +1.0mm đến +2.0mm theo bước 0.1mm.
