Dowel cho giá để chai (Bottle rack dowel)

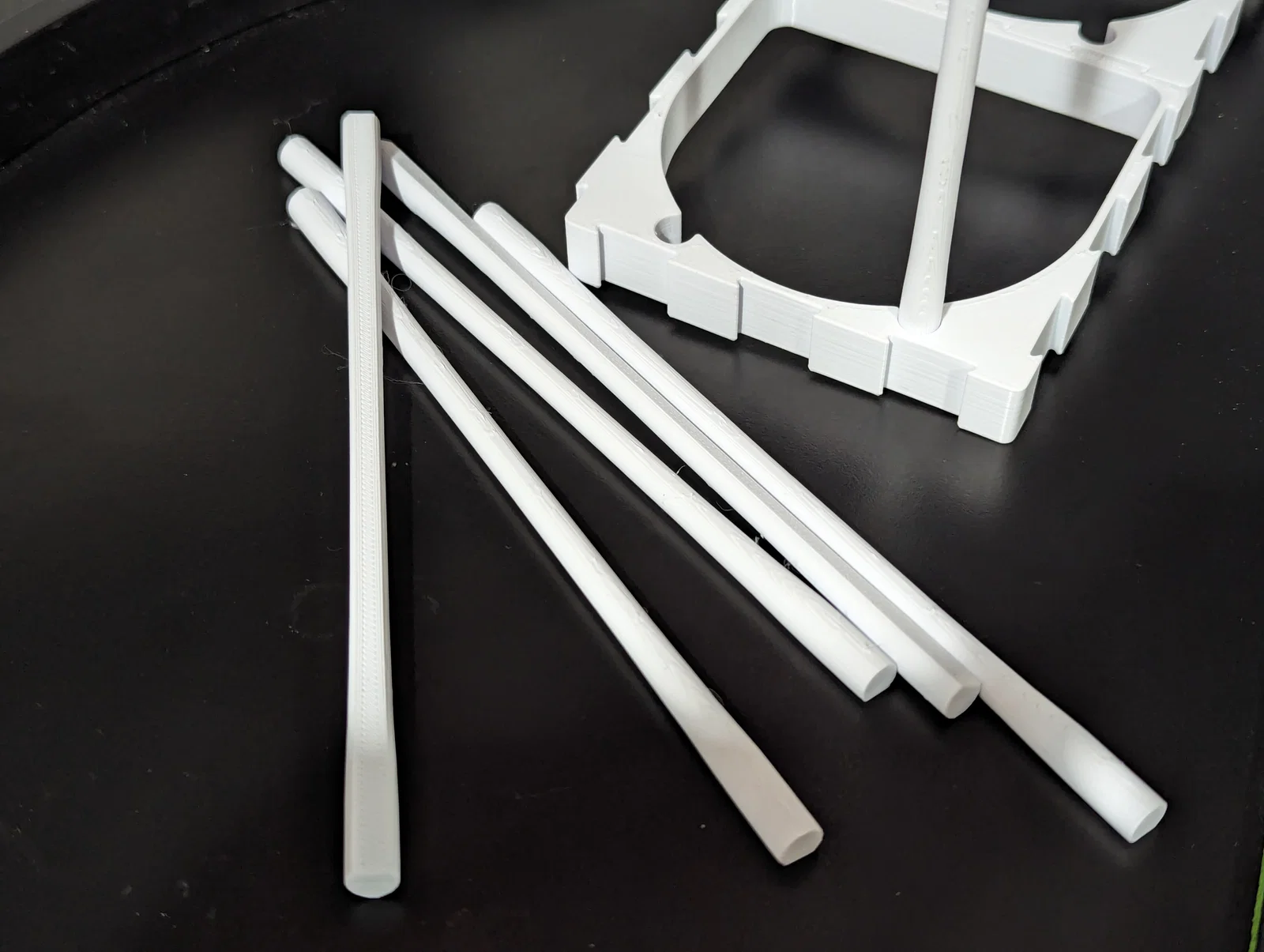

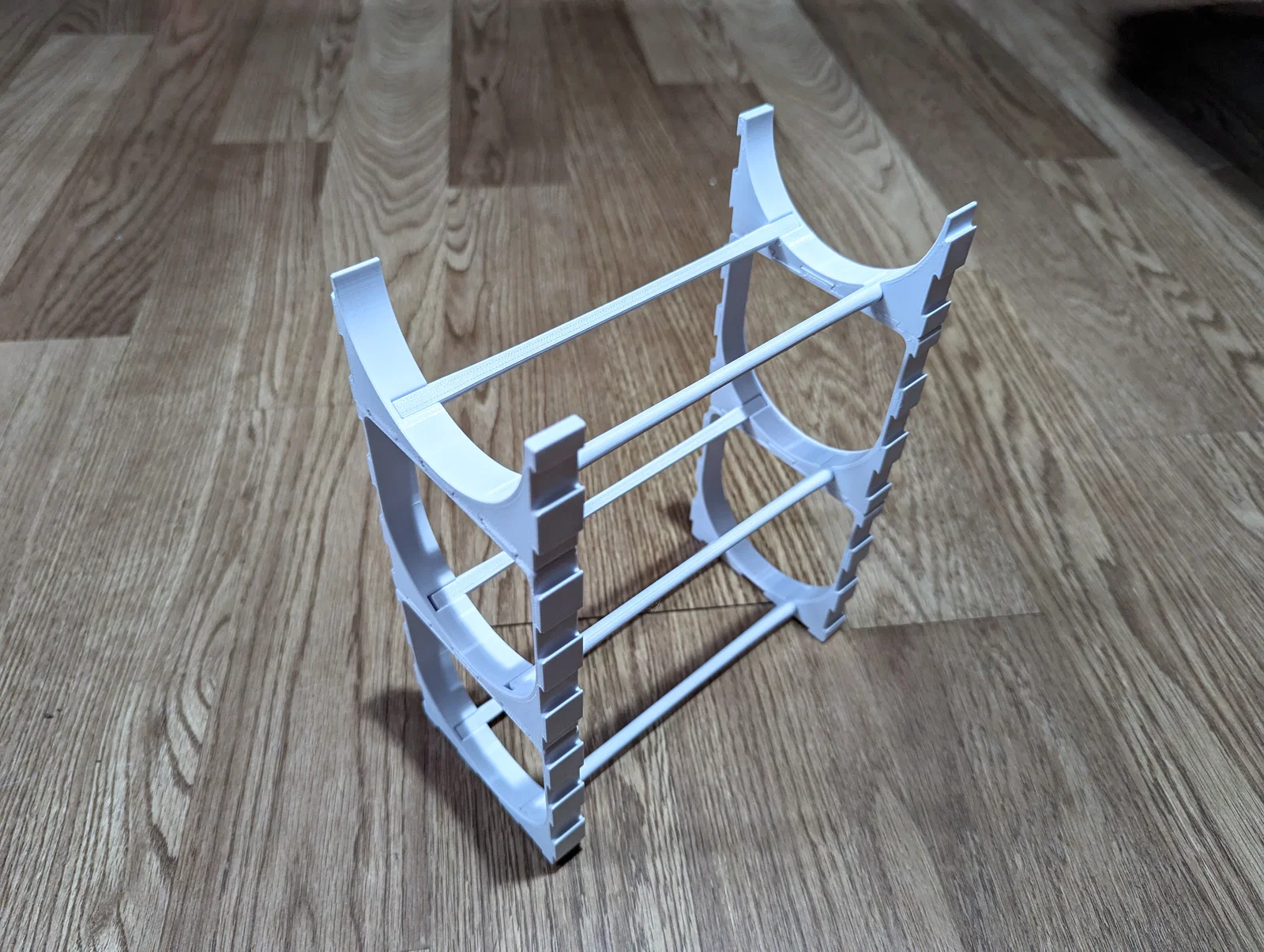

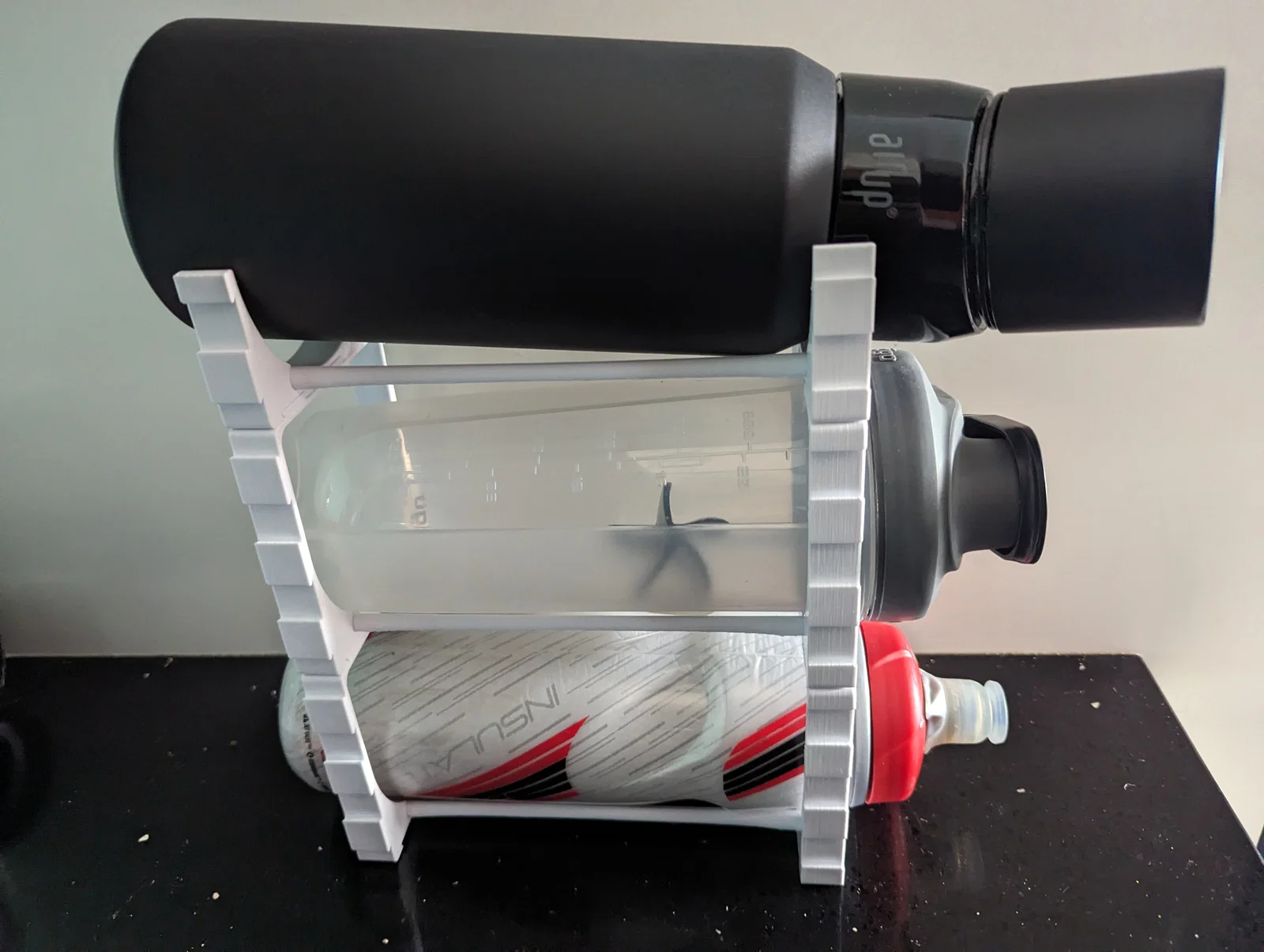

Một cây dowel dễ in cho bottle rack của bjamdesign. In các mẫu bottle rack của bjamdesign, rồi in bao nhiêu cây dowel này tùy nhu cầu để nối chúng lại với nhau. Mẫu được thiết kế có một mặt phẳng để có thể in nằm xuống mà không cần supports, đồng thời giúp dowel không cấn vào chai khi đặt trong rack. Ở giữa còn có một độ cong nhẹ để giảm lượng filament dùng cho mỗi cây.

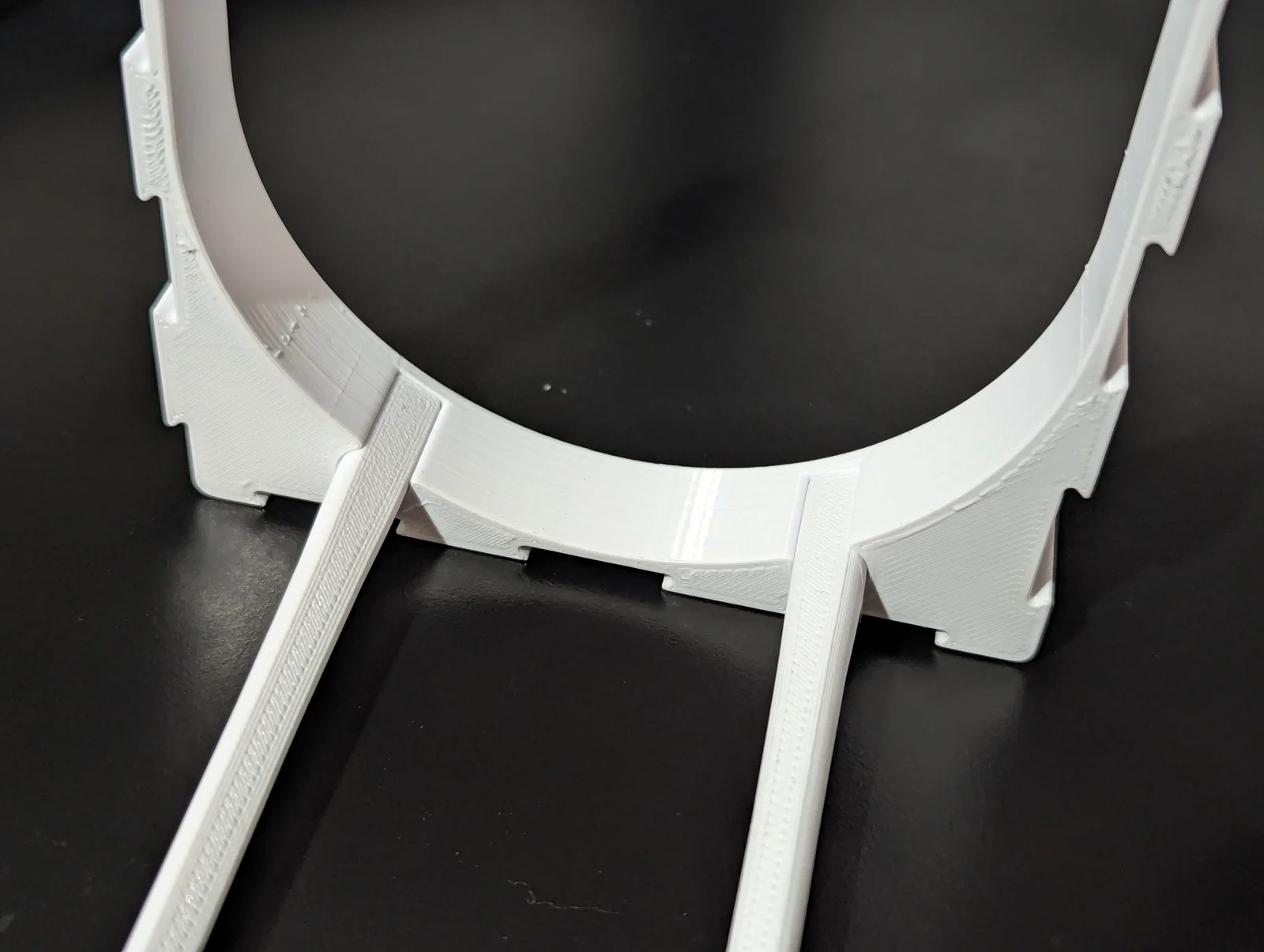

Các dowel này được thiết kế để lắp kiểu friction fit. Hãy xoay sao cho mặt phẳng hướng về phía vị trí chai sẽ tì vào; xem hình để thấy ví dụ. Nếu bạn thấy lỏng quá hoặc chặt quá, cứ để lại bình luận, mình có thể cập nhật lại thiết kế.

In nằm phẳng trên bed, đúng như cách nó hiện ra khi bạn thêm vào slicer. Không cần supports hay brim. Infill khoảng 20% là dư xài. Mỗi cây dùng chưa tới 5 gram filament, nên khá tiết kiệm.

File thiết kế có sẵn bên dưới nếu bạn muốn xem cách mình dựng hoặc chỉnh sửa gì đó. Đây là thiết kế parametric, bạn có thể mở tab variables để đổi độ dày và profile của dowel. https://cad.onshape.com/documents/376e719c92966a989bea0241/w/8d66cbf85d4a2f4e7ae90512/e/89263b511fe8482156297295
