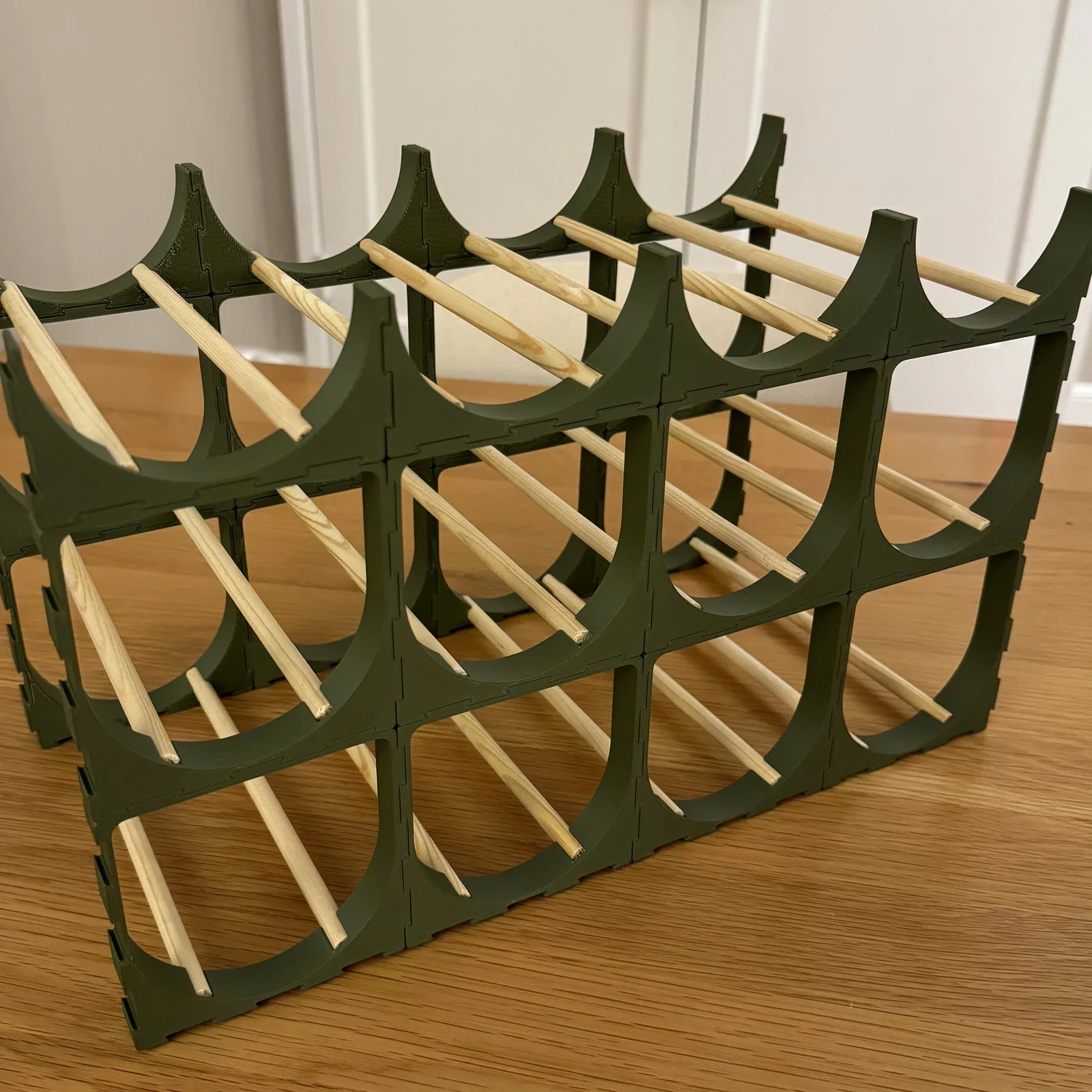

Kệ để bình nước dạng module (Bottle rack)

Mình muốn tự thử thách thiết kế một cái kệ để bình nước có thể chứa 12 bình và vẫn in/lắp ráp xong trong chưa tới 1 ngày.

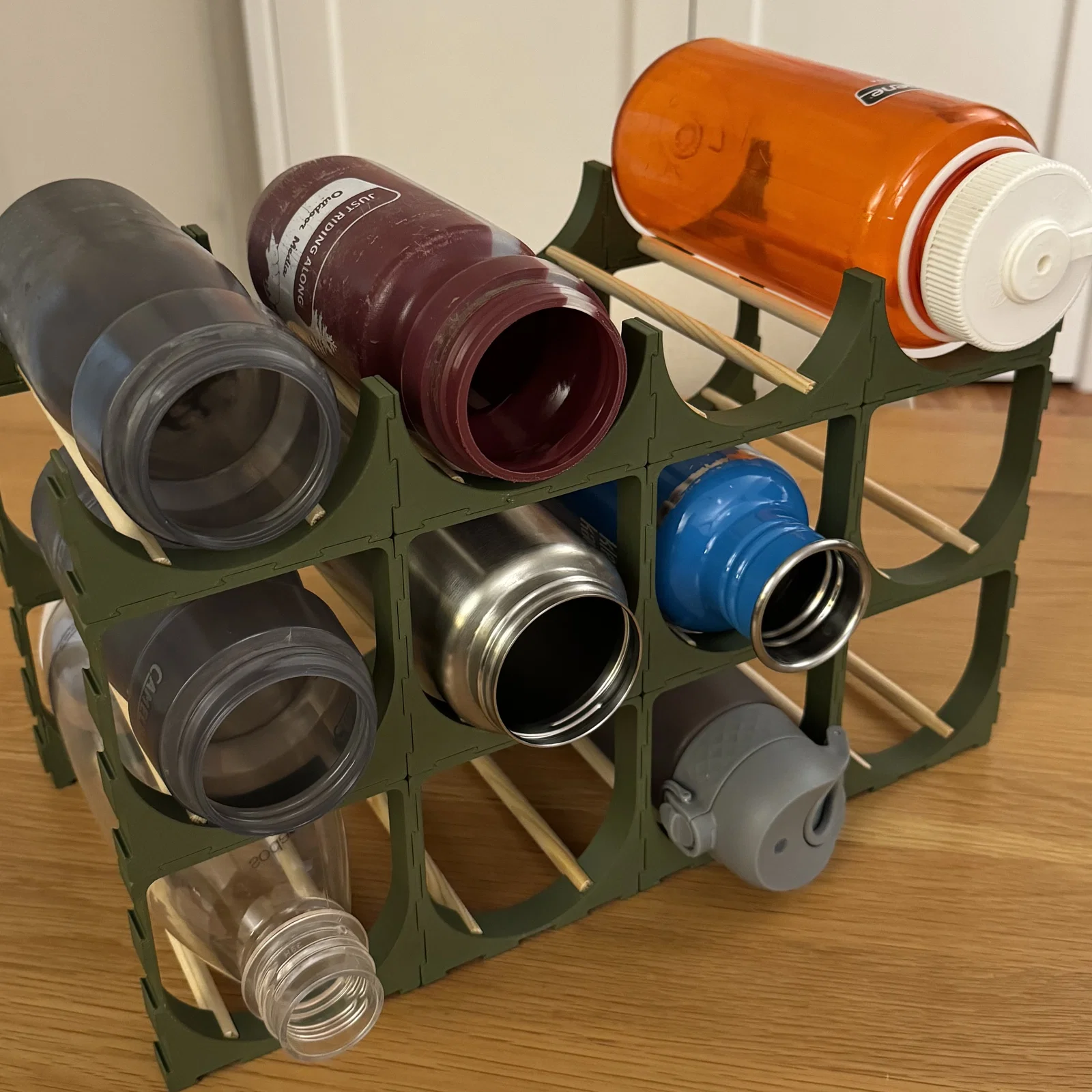

Lưu ý: bình Nalgene 32oz trong hình chỉ vừa ở hàng trên cùng

Phần không in (Non-Printed Parts)

• mỗi bình cần x2 – thanh gỗ tròn (wood dowel) 5/16" (8mm), cắt dài 7.5" (190mm)

* CẬP NHẬT: giờ đã có bản remix dùng dowel in được nếu bạn thích kiểu đó.

Thiết lập in (Print Settings)

Mình khuyên bạn in thử một vài mẫu top nhỏ để kiểm tra dung sai/độ khít trước khi in full. Phần in từ máy mình ra khá khít nên lúc lắp cần dùng chút lực.

*Thiết lập in kiểu xếp chồng (Stacked print settings)*

• Layer Height: 0.2mm (bắt buộc cho STL dạng stacked)
• Perimeters: 2 là đủ cứng cho kết cấu
• Infill: 10–15%
• Bottom shell layers: 4
• Ironing: (Tùy chọn) All top surfaces

Ví dụ plate sau khi slice: in 10 tiếng cho 12 bình (không bật ironing)

Lắp ráp (Assembly)

1. Lắp ráp hai bên hông từ các phần đã in
2. Gắn các dowel đã cắt vào một bên
3. Đặt bên có dowel lên mặt phẳng, để đầu dowel hướng lên
4. Lắp bên còn lại: đặt cụm bên thứ hai lên trên, canh các dowel cho vào đúng lỗ và cho chúng ăn vào trước. Bắt đầu từ một phía, ấn dần các dowel cho tới khi vào hết cỡ.
