Giá đỡ Universal Build Plate Support

Giới thiệu

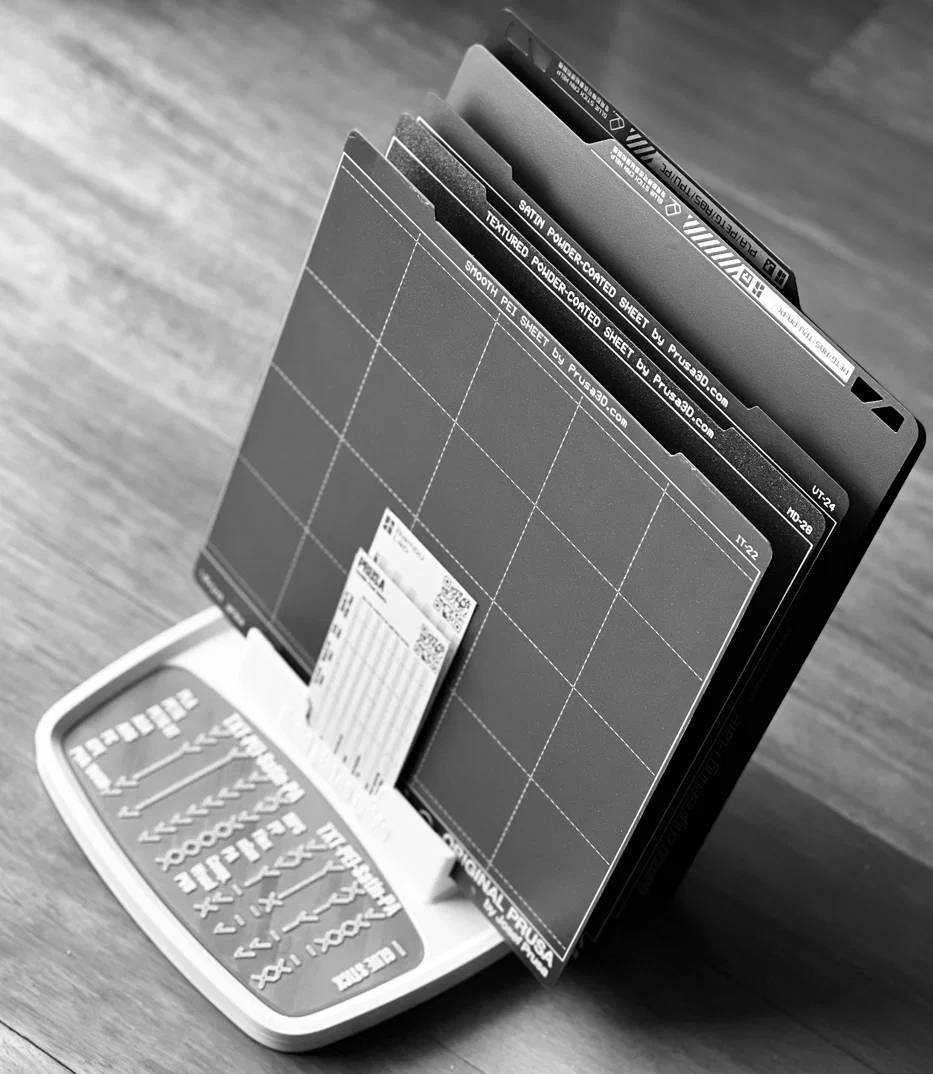

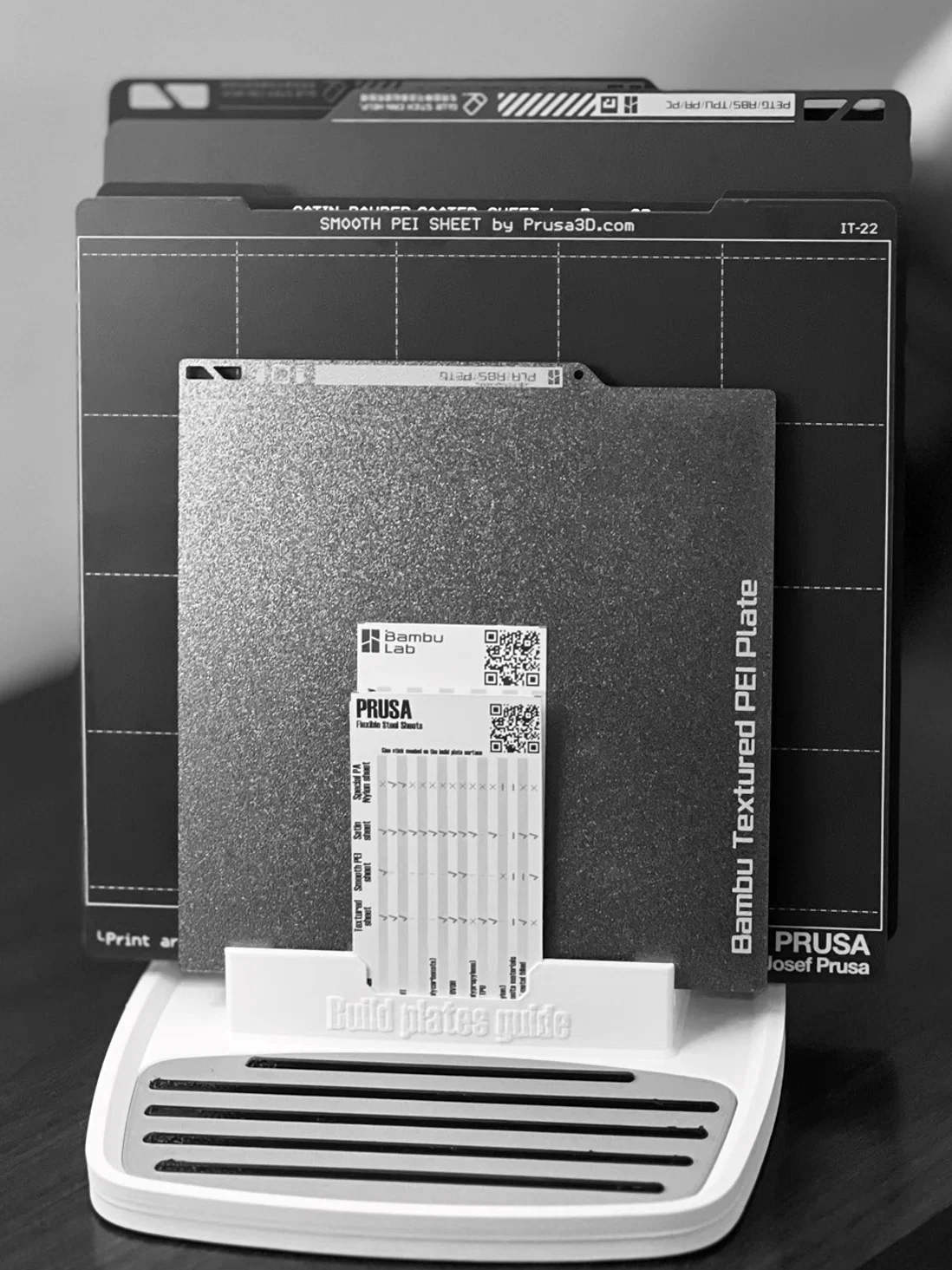

Module này nằm trong dự án “Leaf”, hiện vẫn đang trong quá trình phát triển. Phần giá đỡ build plate này có thể chứa tối đa 6 tấm plate từ nhiều hãng máy in khác nhau.

Mô tả

Thiết kế này đi theo ý tưởng tổng thể của dự án “Storage Tree”, đảm bảo tính đồng bộ về mặt thẩm mỹ và khả năng tương thích giữa các module, dù bạn dùng chung như một hệ hay dùng riêng lẻ. Ở đây, mình đưa ra một giải pháp để lưu trữ build plate cho máy in của bạn: Bambu Lab, Prusa, và nhiều hãng khác nữa…

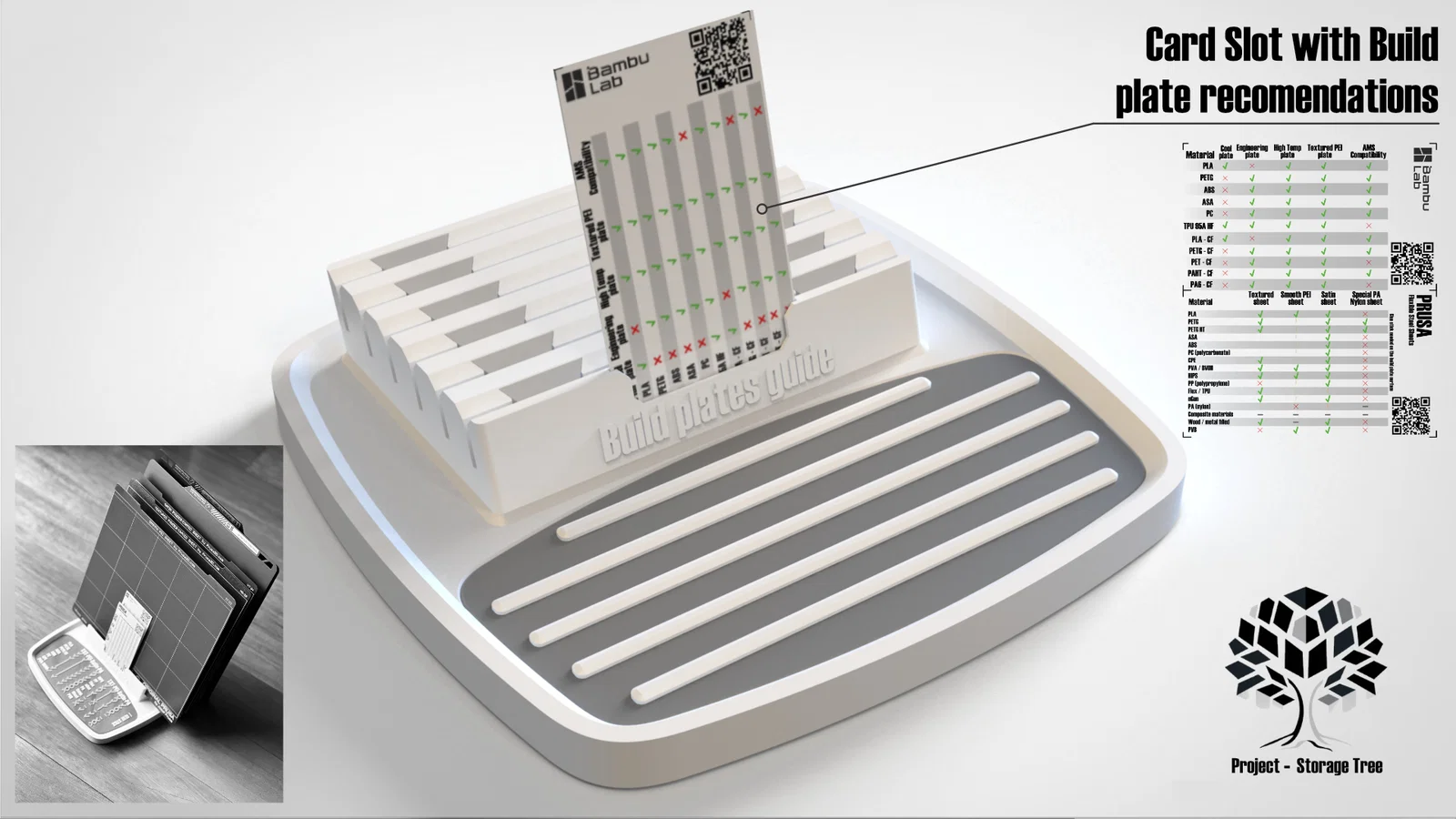

Thiết kế linh hoạt nhờ các phần đế (base) có thể thay thế qua lại, cho phép nhiều cấu hình khác nhau tùy sở thích. Đặc biệt, phần đế còn có thể dùng như một “bảng thông tin”, hướng dẫn chọn build plate tối ưu và các thông tin liên quan. Hình minh họa đi kèm cho thấy một số cách lắp đặt khả dĩ; trong đó có vài cấu hình chỉ dành riêng cho thành viên my club trên printables.com.

Vật liệu

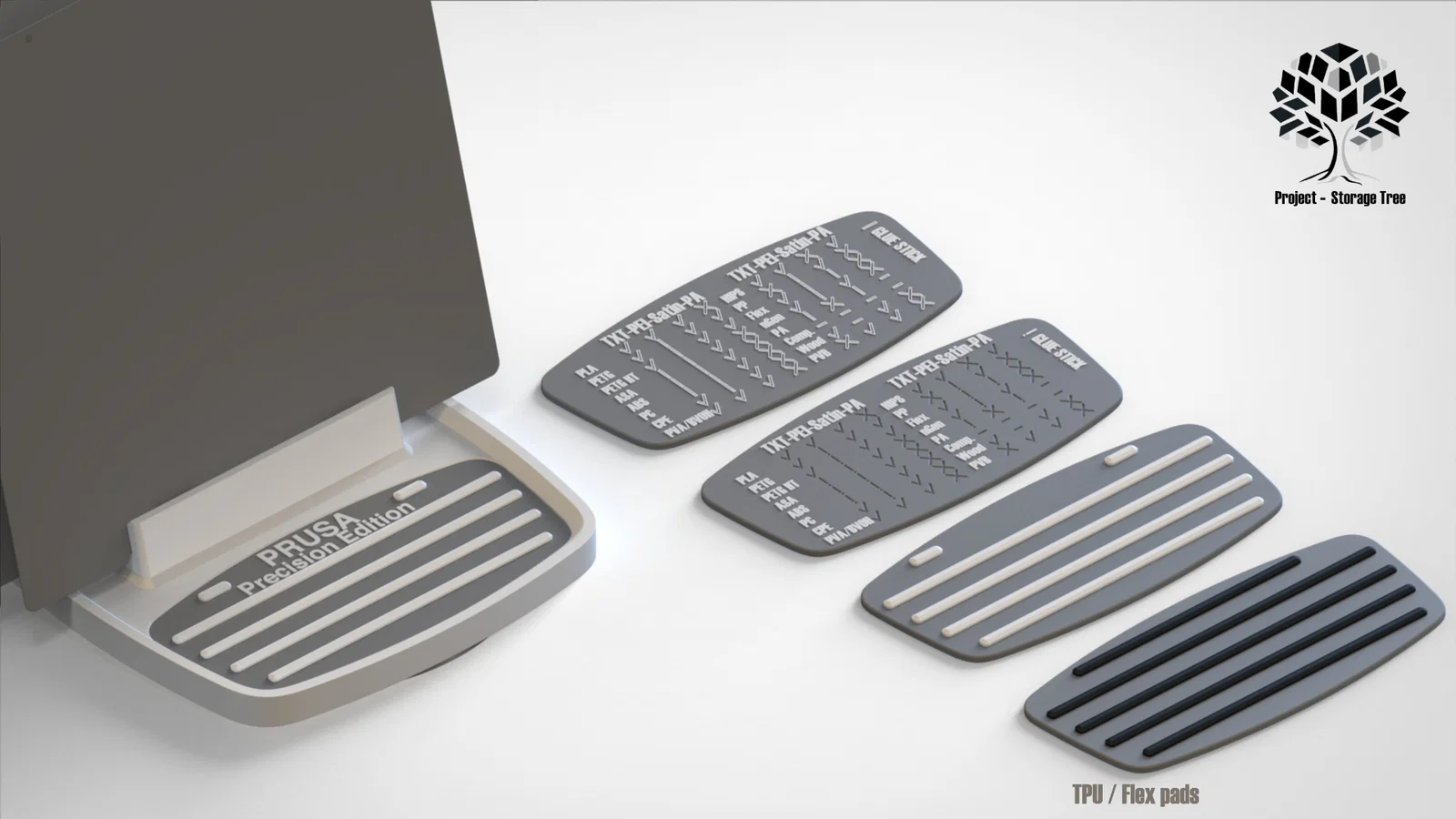

Vật liệu mình khuyến nghị cho các phần chính là PETG hoặc PLA. Tuy nhiên module có các chi tiết làm từ vật liệu dẻo như FLEX hoặc TPU (được thể hiện bằng màu xanh lá), giúp giảm rung và tạo cảm giác êm ở khu vực tì/đỡ cho các tấm Flexible Steel Sheets. Cách này không chỉ đảm bảo độ ổn định và bền bỉ mà còn cải thiện trải nghiệm sử dụng, thao tác với hệ lưu trữ mượt mà hơn. Việc kết hợp vật liệu dẻo vào thiết kế tạo ra một giải pháp lưu trữ cân bằng tốt giữa hình thức và công năng.

Các biến thể

• mà bạn thấy bên dưới chỉ có cho thành viên my club. Nếu bạn thích mẫu nào thì cứ tải về dùng. Chỉ $5 là bạn sẽ được quyền truy cập toàn bộ các sản phẩm mình làm.
• Với người dùng Prusa: Quy trình in và cách dùng một biến thể dành cho là sử dụng nozzle 0.25mm (phần info pad).
• Các pad khác có thể in bằng bất kỳ máy in nào, miễn là có build volume bằng hoặc lớn hơn 210x210mm.

Các thành phần chính

Nếu bạn dùng Bambu Studio hoặc orca Slicer, chỉ cần tải Plates_universal.3mf là in được ngay.

Với các slicer khác, bạn đã có đầy đủ file cần thiết, bản in này không có gì đặc biệt. Cứ dùng thiết lập bạn quen và in thôi!

Các chi tiết PETG hoặc PLA

• 1x - Base_universal
• 1x - Pad_universal

Các chi tiết TPU / Flex

• 1x - Bottom_Ring_universal
• 12x - PlateHolder_Base_Backrest
• 12x - PlateHolder_Base_Frontrest

Giấy 220 gsm trở lên để làm nhãn

• 1x Material Label_Prusa+Bambulab.pdf

Vật liệu mình đã dùng.

Đây là các link affiliate giúp mình được hỗ trợ một chút. Nếu bạn mua bằng các link sau thì giá vẫn như cũ.

• Bambu Lab - PLA Matte: Ash Grey
• Bambu Lab - PLA Matte: Ivory White

ChangeLog

• 18-03-2024: Cập nhật file 3mf cho Bambu Studio - đã thêm supports
