Tấm adapter motor cho máy CNC milling TTC450
Tấm adapter plate dùng để gắn spindle 500W lên máy phay CNC TTC450 của TwoTrees. Có sẵn thông số khoảng cách lỗ 57mm/20mm, hướng dẫn ép đai ốc M6, dùng ốc M6 dài 65mm và gợi ý slicer 80% infill, 4 walls.
Mô tả

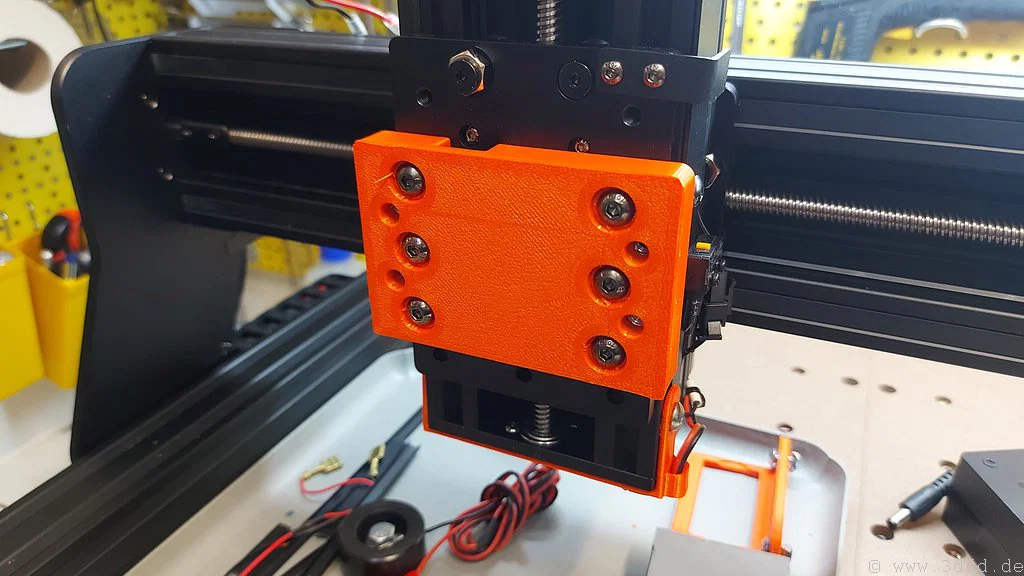

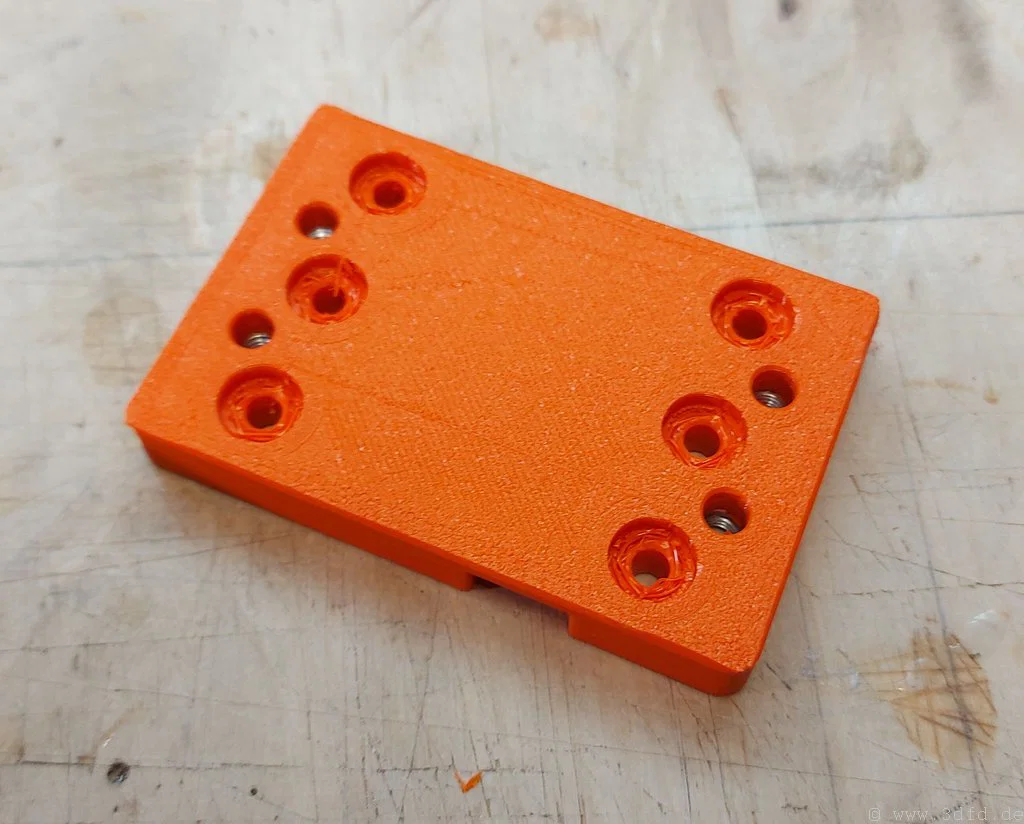

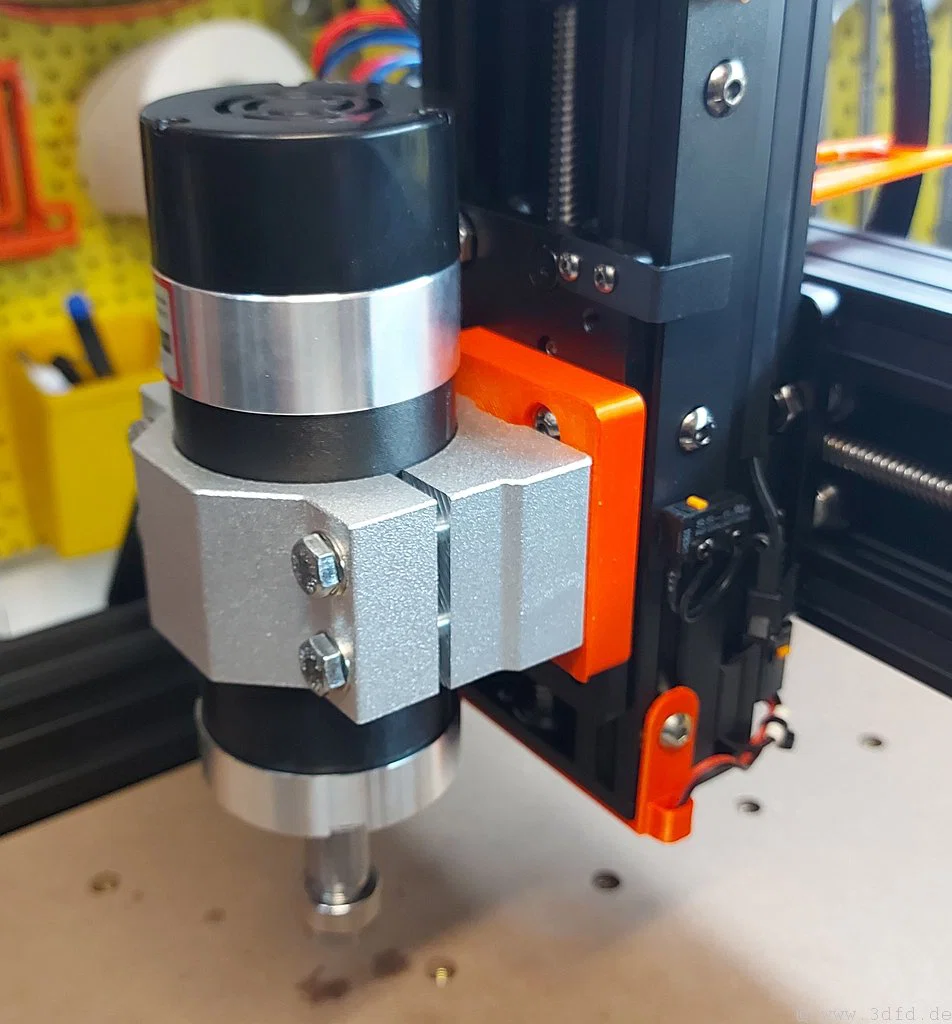

Cần một tấm adapter plate để gắn spindle 500W lên máy phay TTC450 của TwoTrees. Các lỗ khoan trên gá nhôm (aluminum holder) của spindle có khoảng cách 57mm và 20mm.

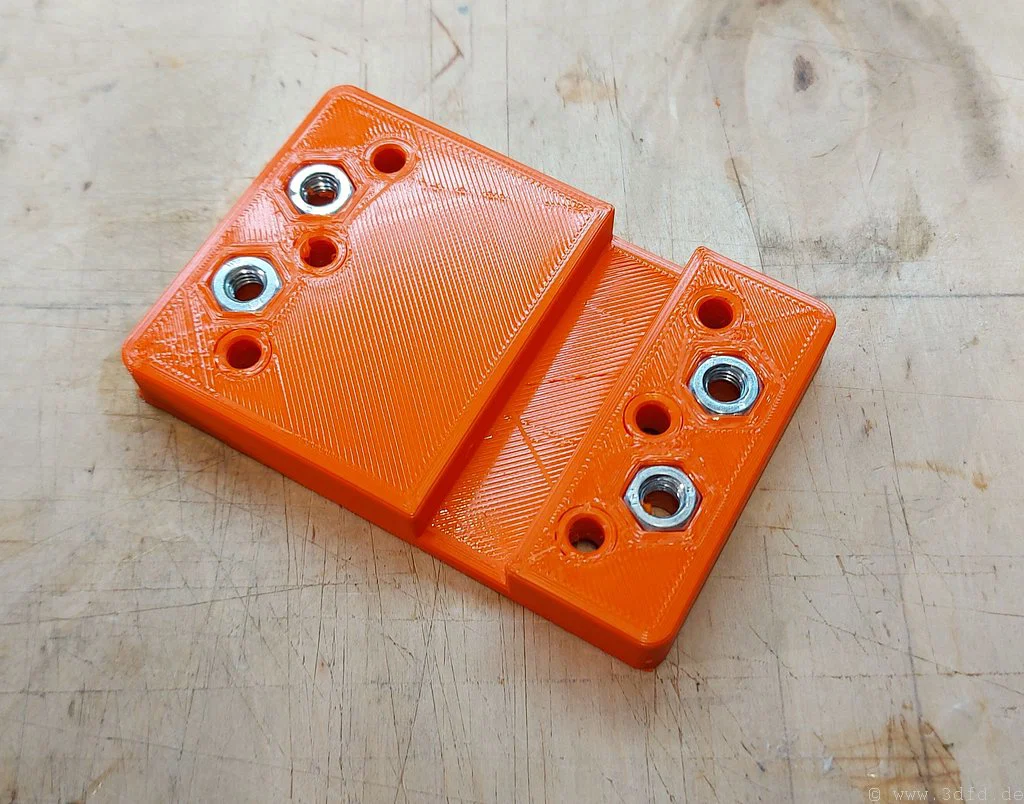

Ở mặt sau, dùng mỏ hàn (soldering iron) để nung chảy và ép các đai ốc M6 (M6 nuts) vào trong tấm.
4 con ốc M6 dài (long M6 screws) phải dài 65mm và dùng kèm 1–2 long đền (washers). Nhớ kiểm tra để mấy con ốc này không bị dài quá.
Các loại filament in ở nhiệt độ cao như ASA, v.v. thì phù hợp để in. Gia công/phay bằng nhôm là tốt nhất, nhưng in 3D cũng làm được.
Thiết lập slicer: in thật chắc, 80% infill, 4 walls, v.v.
