Hiệu chuẩn Input Shaping: Ringing Tower dạng cube (bản thay thế)

Snapmaker J1s input shaping tune wizard bị bug – không lưu mấy giá trị đã chọn. (FW 2.7.1) https://www.facebook.com/groups/snapmakerj1/permalink/1112429939797317/

Để tune input shaping thì mình tạo model này. Vì sao? Có một model Ringing Tower tiêu chuẩn để tune input shaping. Nên coi cái đó trước.
https://marlinfw.org/docs/gcode/M593.html

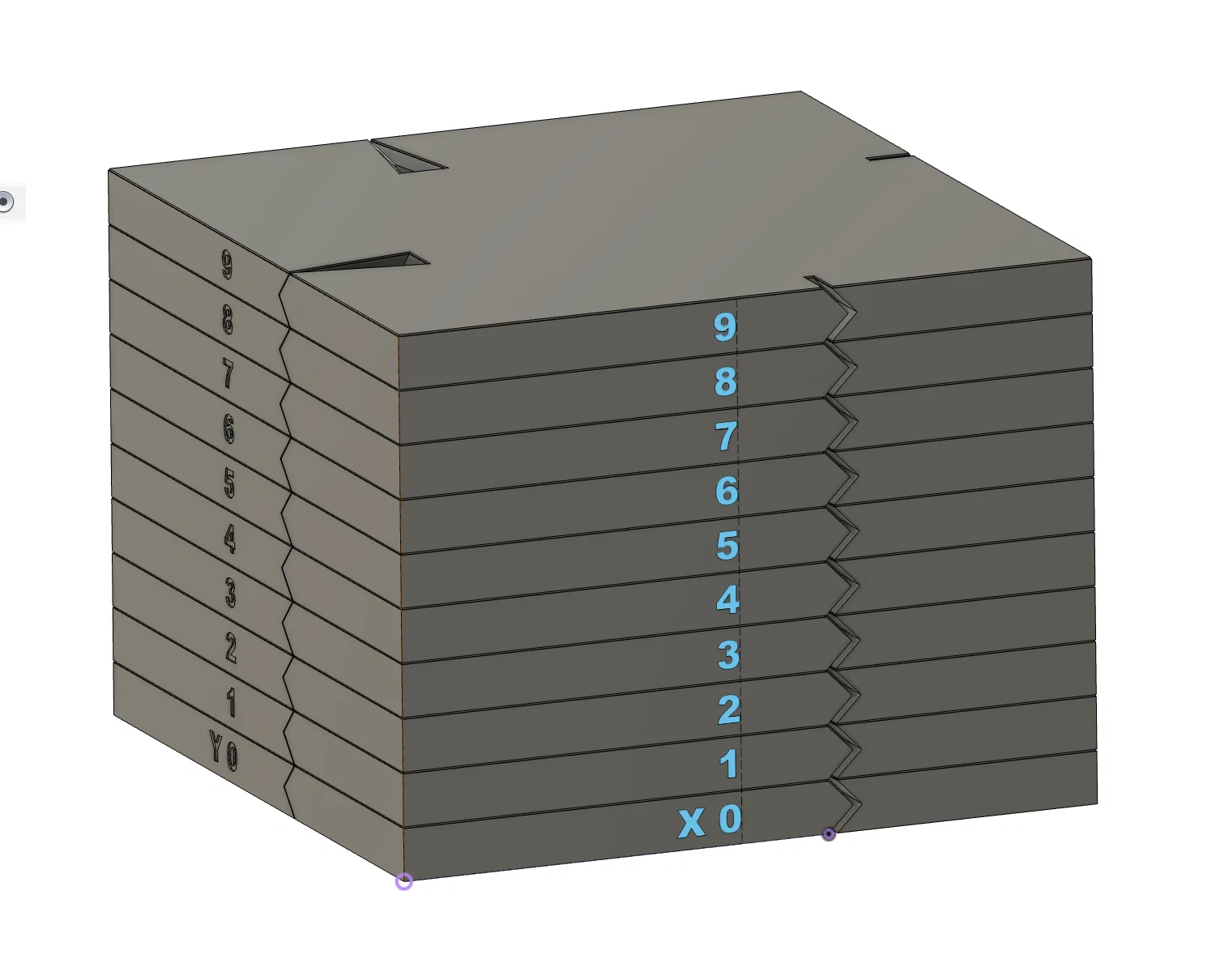

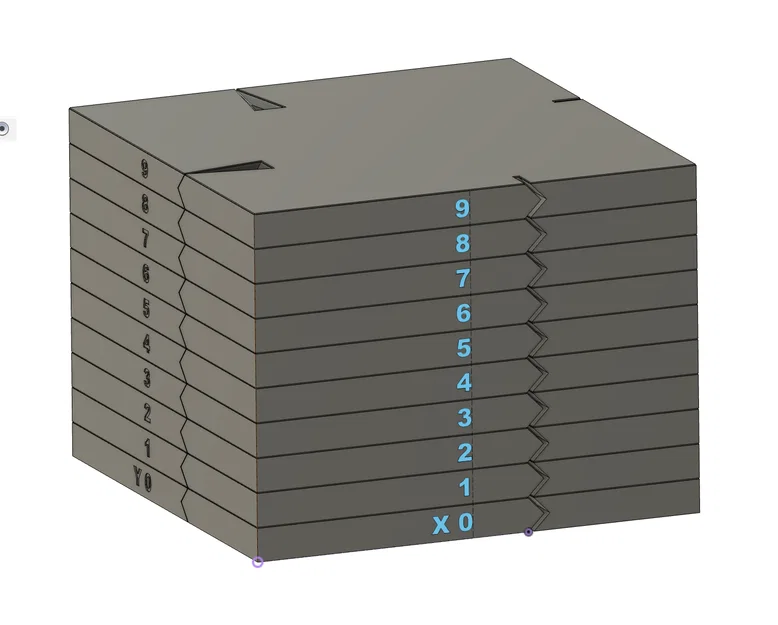

Nhưng mình muốn làm một model tương tự mà khác đi, tự làm trong Fusion360. Mình nghĩ nó có vài ưu điểm.

• nhỏ hơn – in nhanh hơn
• dạng khối (cube) – có mặt trước và mặt sau
• mỗi hàng (rows) được tách bằng một đường

Nhưng có thể cũng có nhược điểm. Mình không đủ chuyên môn để khẳng định.

Cách mình calibrate giá trị IS và thông tin thêm có ở đây: https://www.facebook.com/groups/snapmakerj1/permalink/1112429939797317/

Cách mình slice:

• layer h 0.2 w 0.5
• spiral vase mode
• không có top và bottom shell layers
• brim
• acceleration tối đa có thể cho model (10000m/s/s)
• tốc độ in khá nhanh (250mm/s)
• tắt setting filament “Slow printing down for better layer cooling”

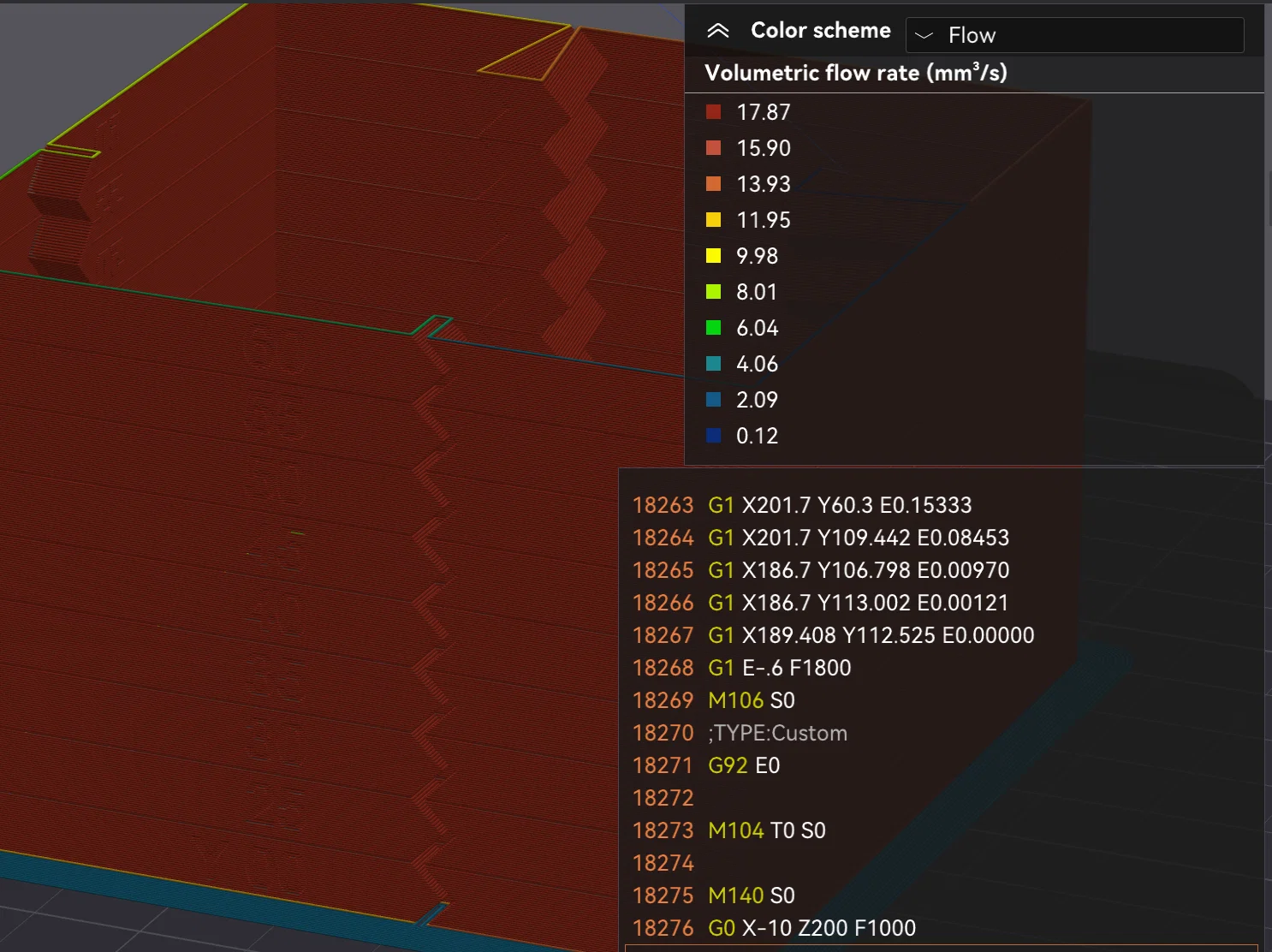

• tăng “Max volumetric speed” cho filament lên khoảng ~19mm3/s
• tắt “Slow down for overhangs”

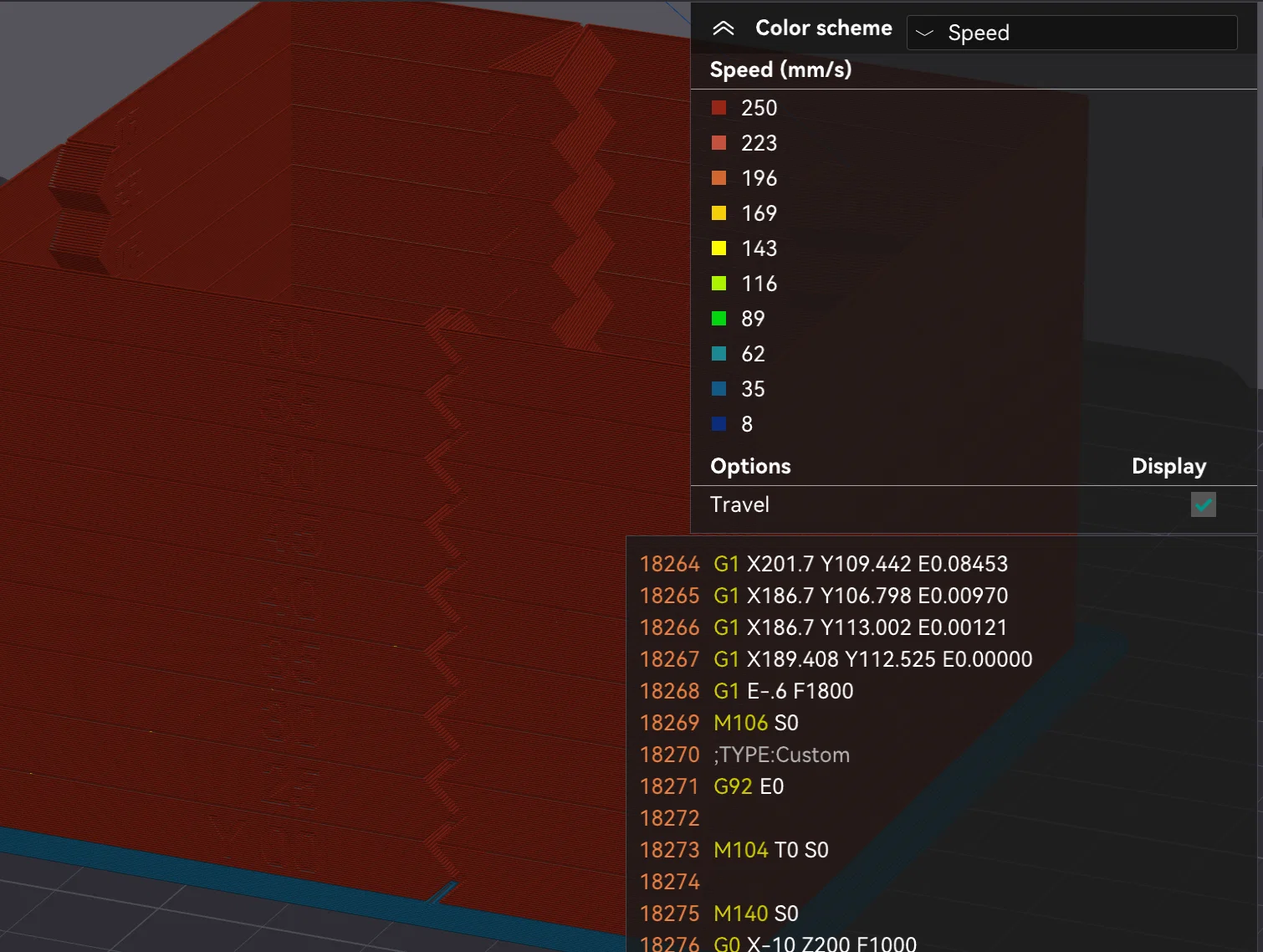

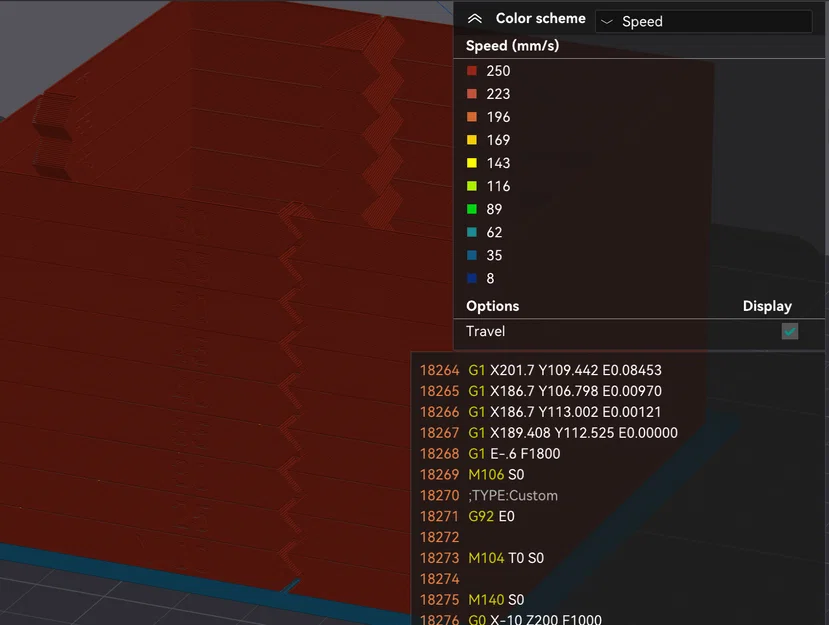

• có thể còn vài thứ nữa, nhớ kiểm tra flow và speed preview sau khi slice

Để tăng dần giá trị input shaping theo bước 5Hz để đạt phân bố như sau:
Row 9 - 65Hz
…
Row 2 - 30Hz
Row 1 - 25Hz
Row 0 - IS tắt (OFF)

Layer change gcode:

; layer_num: [layer_num]
; 0 layer print brim - it can be printed with current IS and LA
{if layer_num==1}
; disable LA and IS
M900 K0
M593 P0
{endif}
{if layer_num==30}
;enable IS and then set current value
M593 P1
{endif}
{if layer_num>=30}
M593 F{(25 + 5 * round((layer_num - 30) / 30))}
{endif}
G92 E0
