Bản lề dọc tuỳ biến (Vertical customizable hinge)

Phiên bản 2024/03/17

Chỉnh sửa nhỏ này khắc phục một vài lỗi với các bản lề có biên độ thấp.

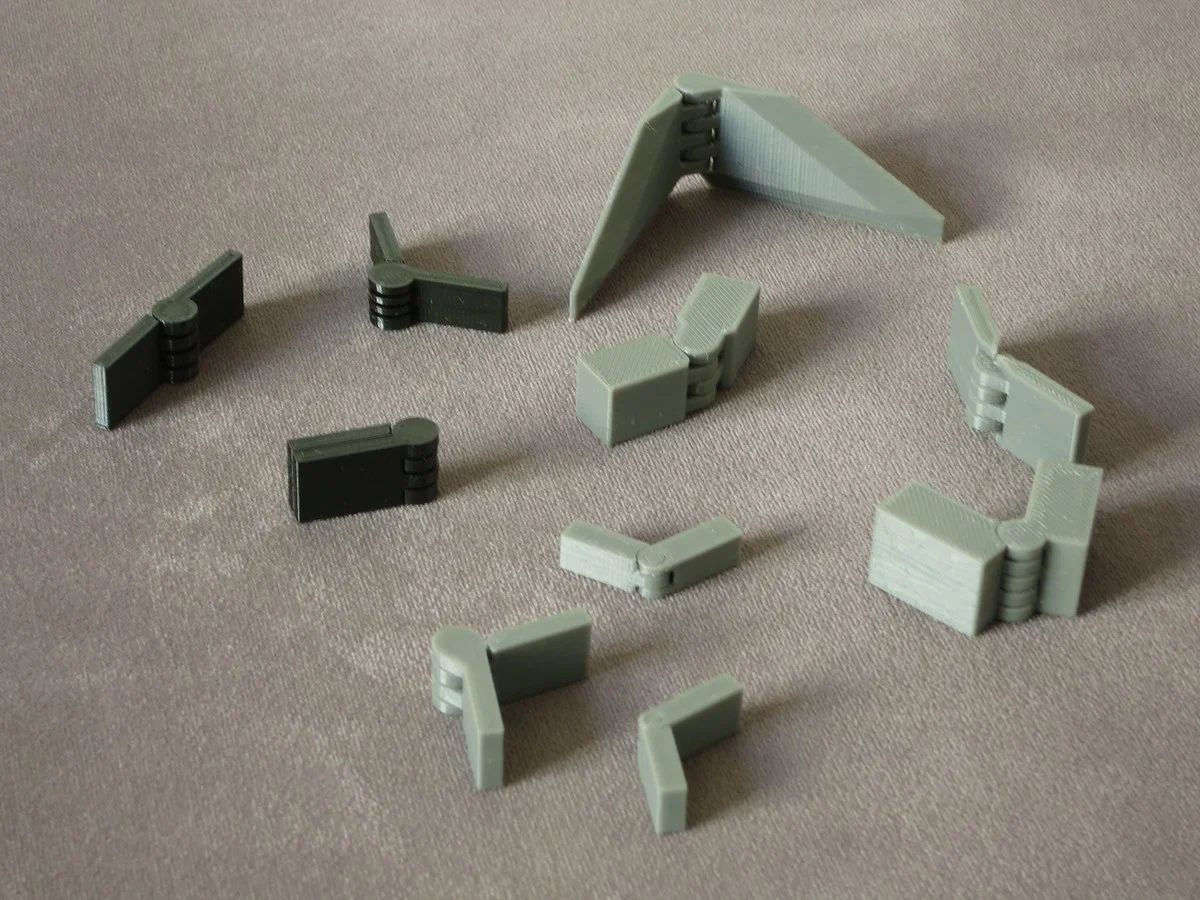

Thư viện này có một dạng profile hình phễu (funnel shaped) chuyên dùng để tạo bản lề có thể in theo phương thẳng đứng mà vẫn in được. Bản lề trông như một chồng các “knuckle” giống hệt nhau, có thể in dễ dàng nhờ khả năng in overhang của máy in 3D. Bản lề bắt buộc phải print-in-place và không thể tháo rời. Lúc đầu cần tác lực xoắn (torque) khá lớn để tách các knuckle ở phần đầu (hoặc làm gãy hết, tùy bạn set tolerance gắt cỡ nào).

In theo phương thẳng đứng khá hay vì cho ra bản lề rất chính xác và mượt, độ rơ (play) rất ít nếu tinh chỉnh tolerance kỹ. Điểm yếu của hướng in này có thể là ứng suất cắt (shearing stress) dọc theo các lớp ở trụ trong (inner cylinder). Nhưng ngược lại, trụ ngoài (outer cylinder) lại nằm ở hướng in thuận nhất để ra độ bền cao, và có thể làm mỏng hơn, chừa chỗ cho trụ trong to hơn. Profile gọn cũng cho phép tăng mật độ knuckle để nhân độ bền, nên tổng thể vẫn có thể đạt hiệu năng khá ổn.

Mình đã cố gắng tính đến nhiều cấu hình khác nhau liên quan tới độ dày và độ lệch (offset) của hai lá (leaves), biên độ mở, và góc mà các knuckle nối với leaves. Tuy vậy mình tin vẫn có trường hợp mình chưa test và chưa được xử lý đúng. Hy vọng vẫn hữu ích cho bạn!

Giao diện

Module hinge tạo ra một bản lề đã lắp sẵn hoàn chỉnh với hai leaf đối xứng, sẵn sàng để in. Ngoài ra, bạn cũng có thể tạo riêng từng nửa bằng module leaf hoặc half (module half cho phép bạn đưa vào một hình dạng tuỳ chỉnh). Bạn cũng có thể dùng trực tiếp các module mức thấp hơn để điều khiển chi tiết hơn nữa. Xem phần comment trong hinge.scad để biết thêm giải thích.

Tham số

Nhiều tham số sẽ thay đổi kết quả của module hinge. Bạn không chỉ có thể chỉ định số lượng knuckle và kích thước leaves, mà còn đặt được góc mở nhỏ nhất và lớn nhất (tự áp chamfer khi cần), và cả “join angles” ảnh hưởng tới hình dạng phần nối giữa knuckle và leaves.

Kích thước của chính profile cũng có thể thay đổi, cũng như các tolerance, thông qua biến global trong hinge.scad. Hãy dùng include thay vì use để có thể chỉnh sửa các biến đó.
