Máy Stopmotion Vintage!

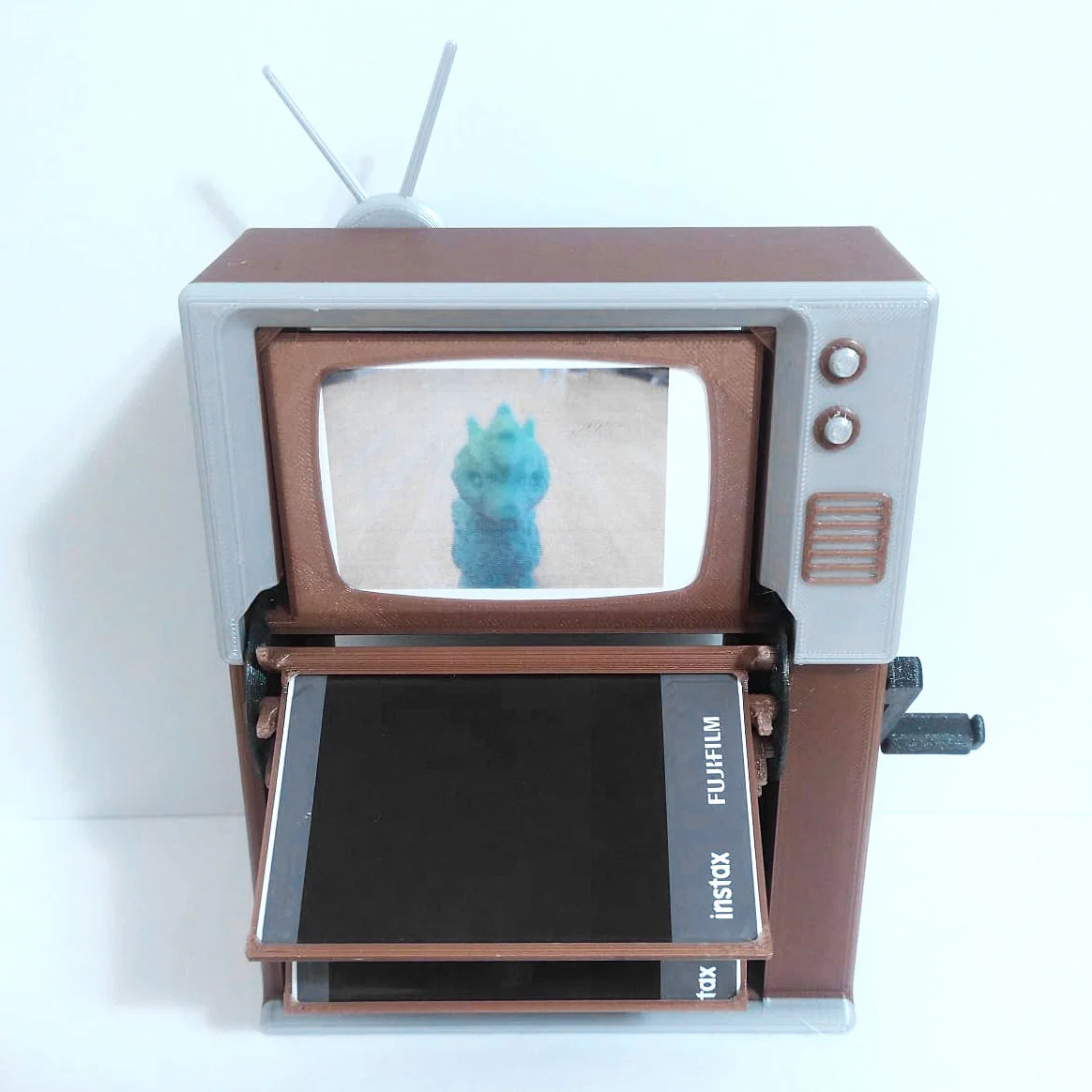

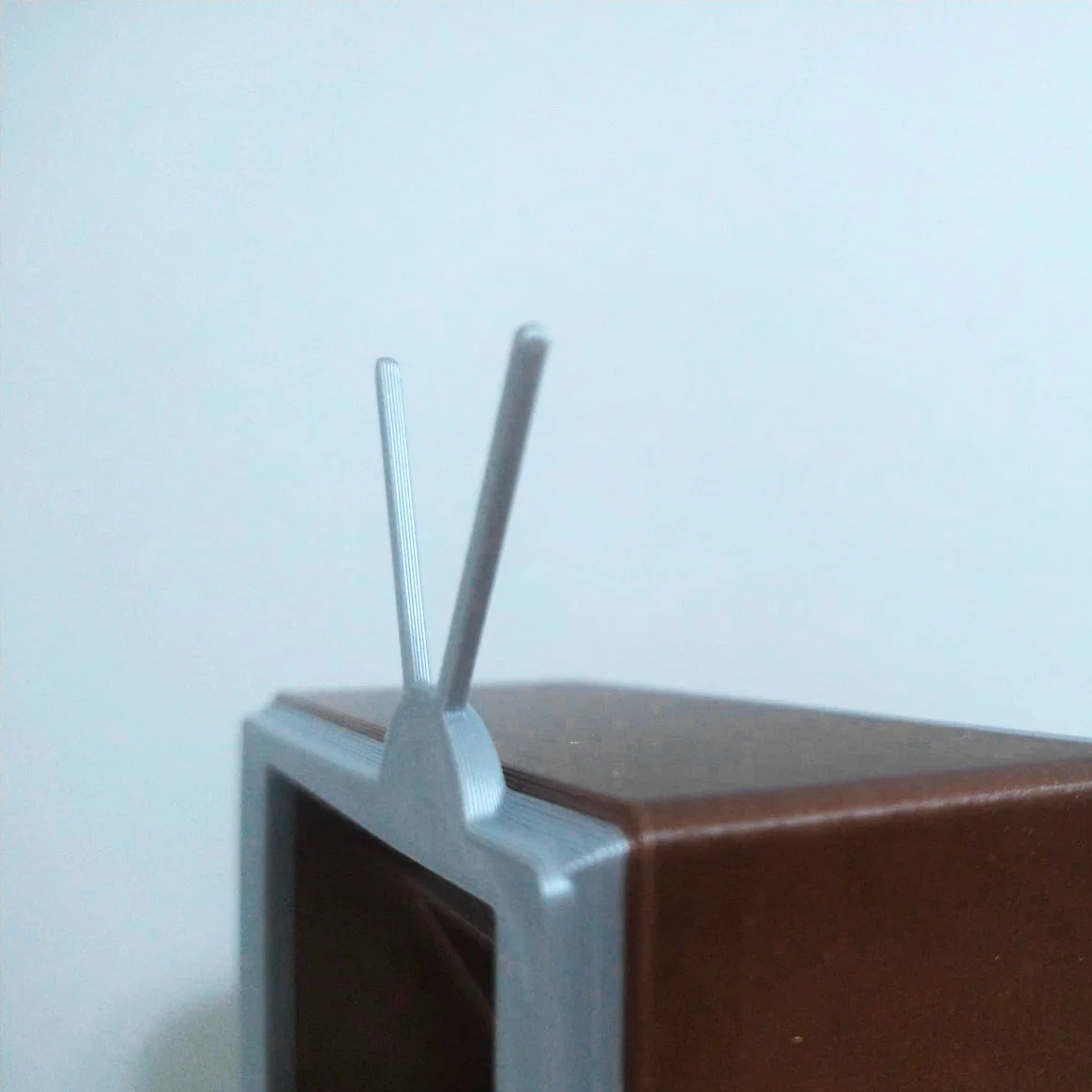

Đây là một cái máy flipbook! Khung 10 frame cho tác phẩm stop motion xịn sò của bạn vào trong cái TV vintage này rồi quay cái vèo.

Mẫu này in ra nhiều phần và có thể lắp lại với nhau mà không cần keo hay ốc/vít, giữ được 10 tấm ảnh Instax Mini. Nhưng dĩ nhiên bạn có thể bỏ bất kỳ hình nào kích thước 54*86mm vào! Chỉ là bạn nên in trên giấy dày, hoặc lót thêm một miếng bìa carton mỏng phía sau để cứng cáp hơn.

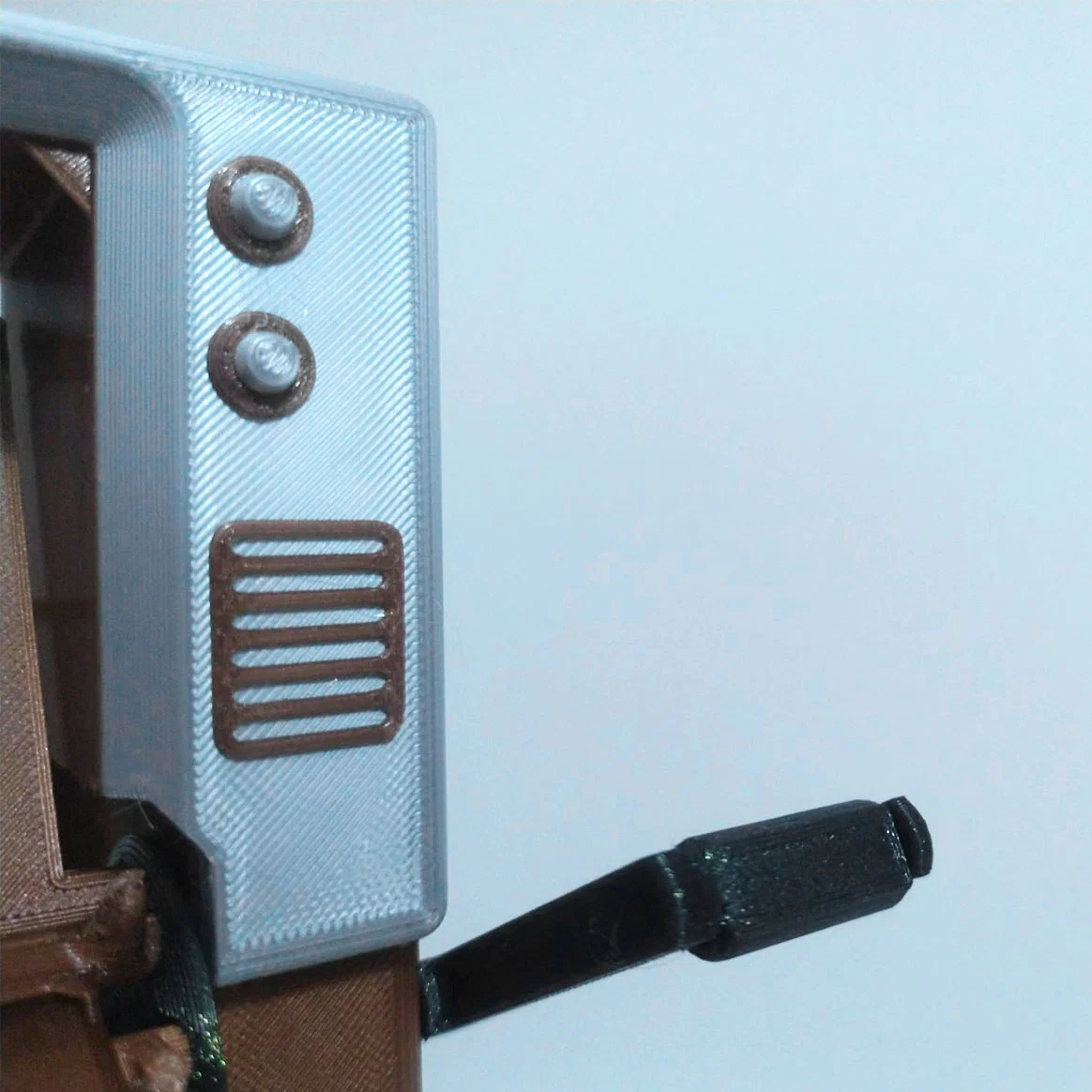

Mình thiết kế mẫu để có thể in đổi màu (color swap) ngay trong quá trình in. Với một số máy, bạn có thể lập trình trong slicer để máy tự dừng chờ đổi màu. Bạn cũng có thể đặt báo thức và pause máy đúng thời điểm. Nhưng vì mình không kiên nhẫn lắm nên bên dưới mình mô tả một “hack” để in thành nhiều file gcode chồng lên nhau.

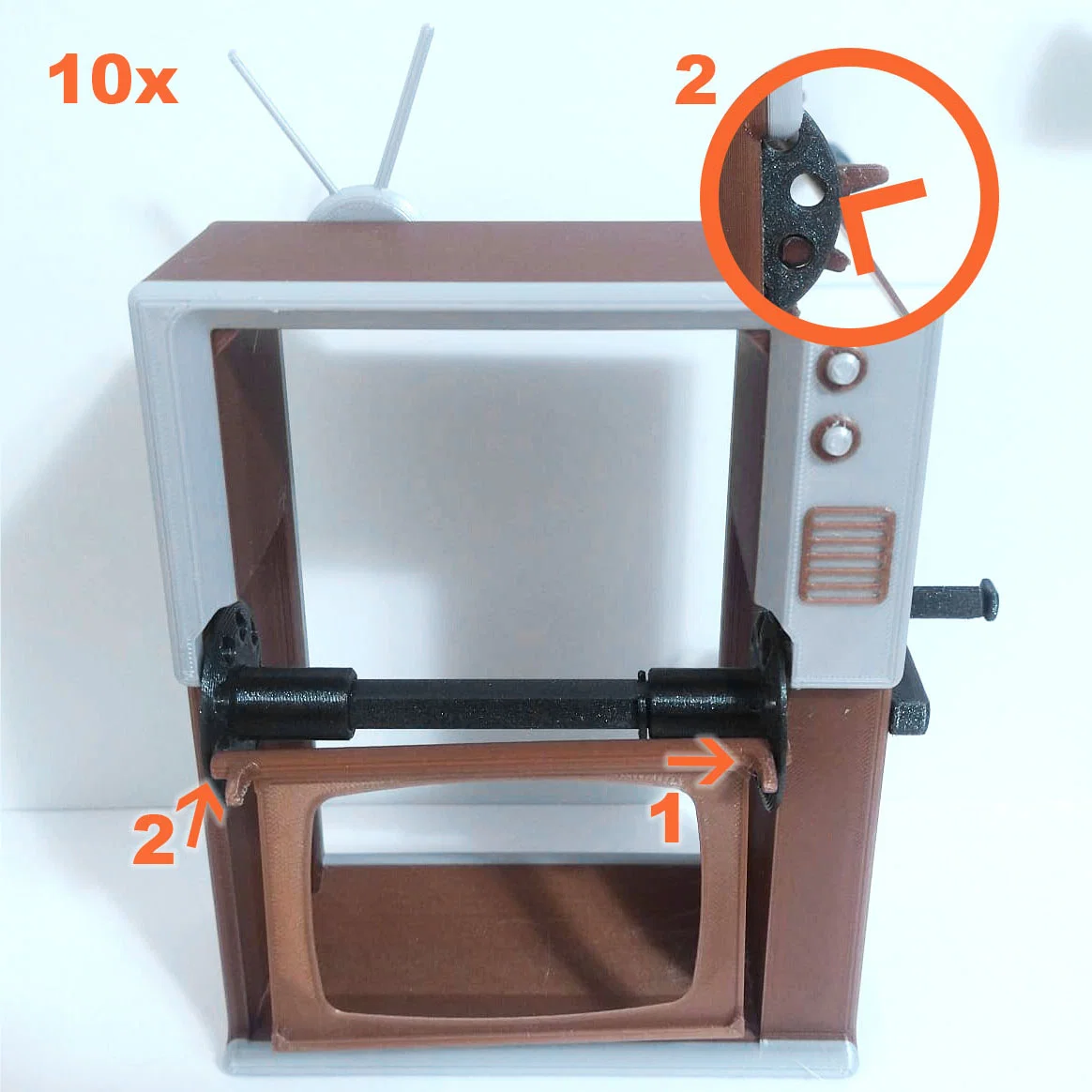

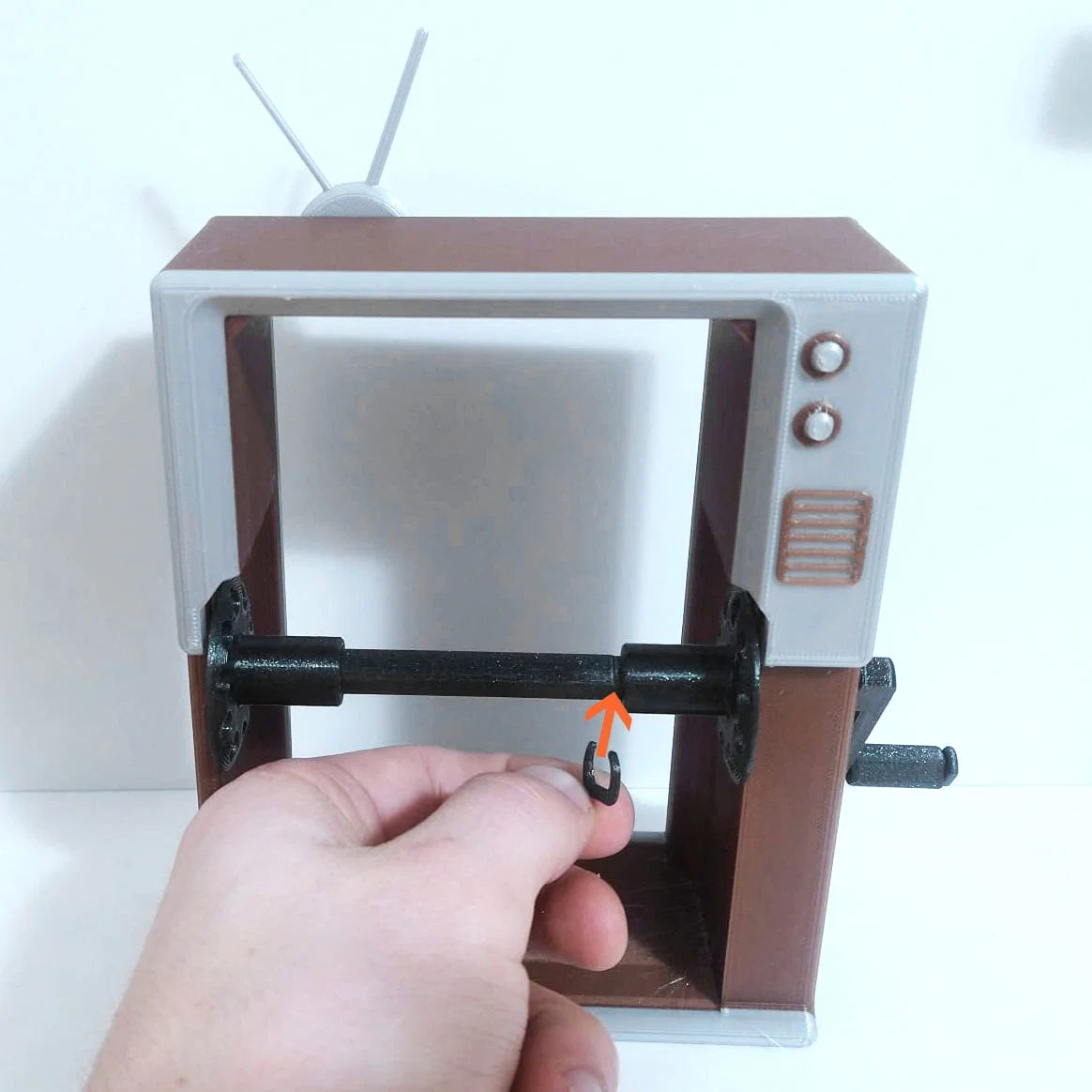

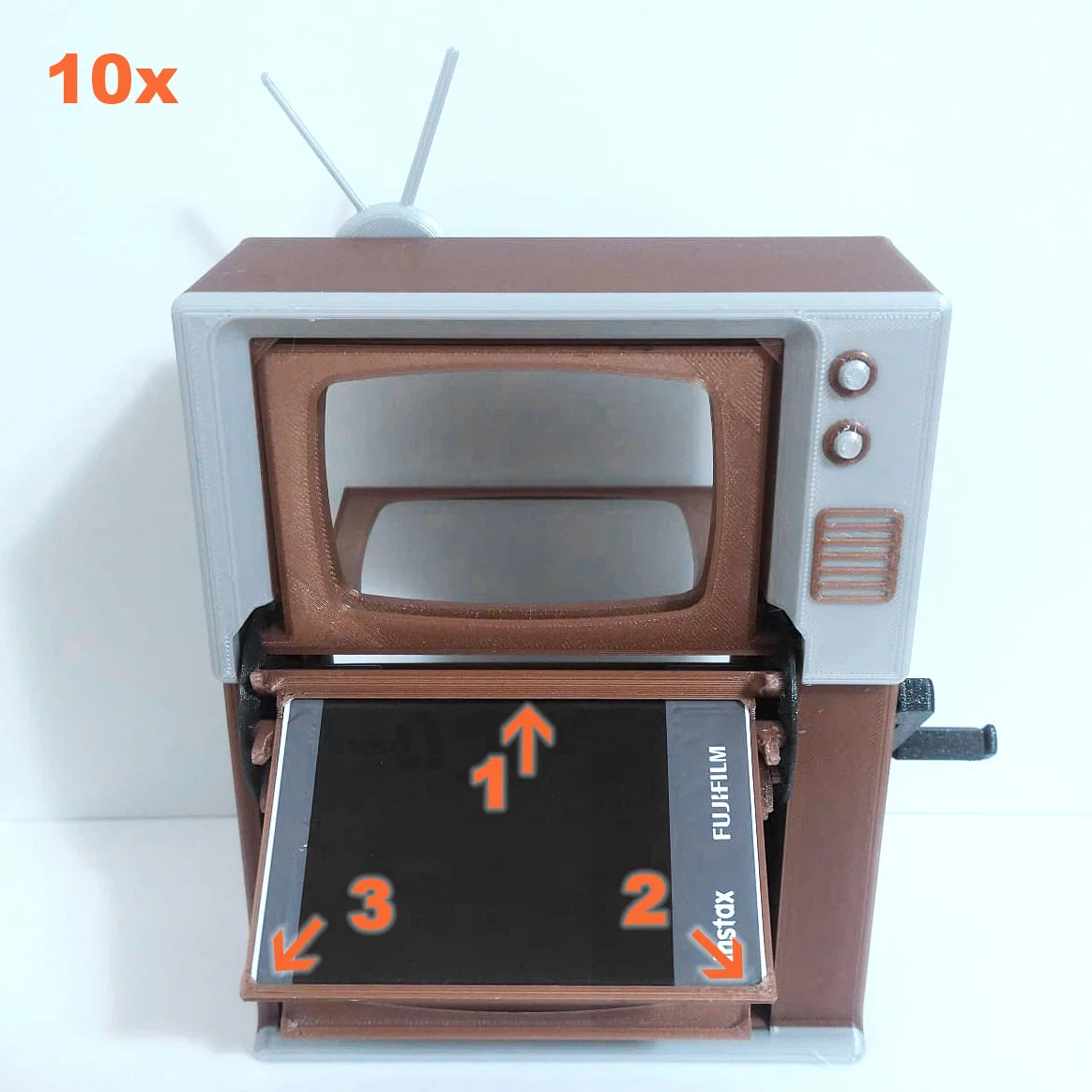

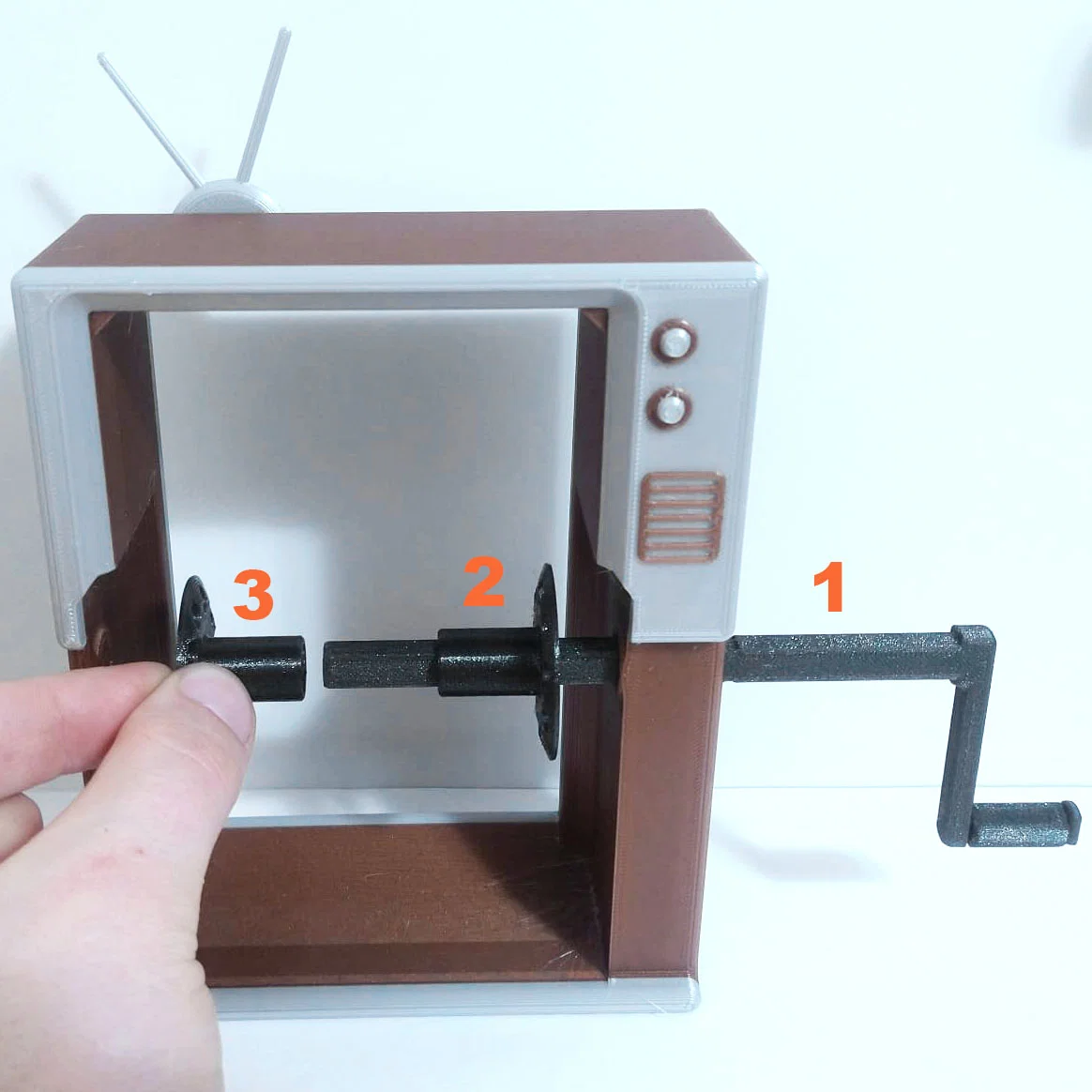

Lắp ráp: 1. Lắp tay quay (handle) vào đồng thời đặt hai bánh răng (sprockets) 2. Gắn circlip lên trục (shaft) để cố định vị trí 3. Đẩy các khung (frames) vào bằng cách luồn một bên trước rồi bẻ/ấn bên còn lại vào. Có thể cần chút khéo tay; dễ nhất là để hai cái chốt (pins) hướng thẳng ra ngoài (sẽ có thêm chút khoảng trống ngang) 5. Đặt các tấm Instax mini vào, mình thấy thứ tự dễ nhất là: mép sau – góc dày – góc mỏng 6. Rồi quay thôi! Có thể cần xíu chất bôi trơn / chạy rà / hoặc chà nhám nếu layer lines của bạn hơi thô.

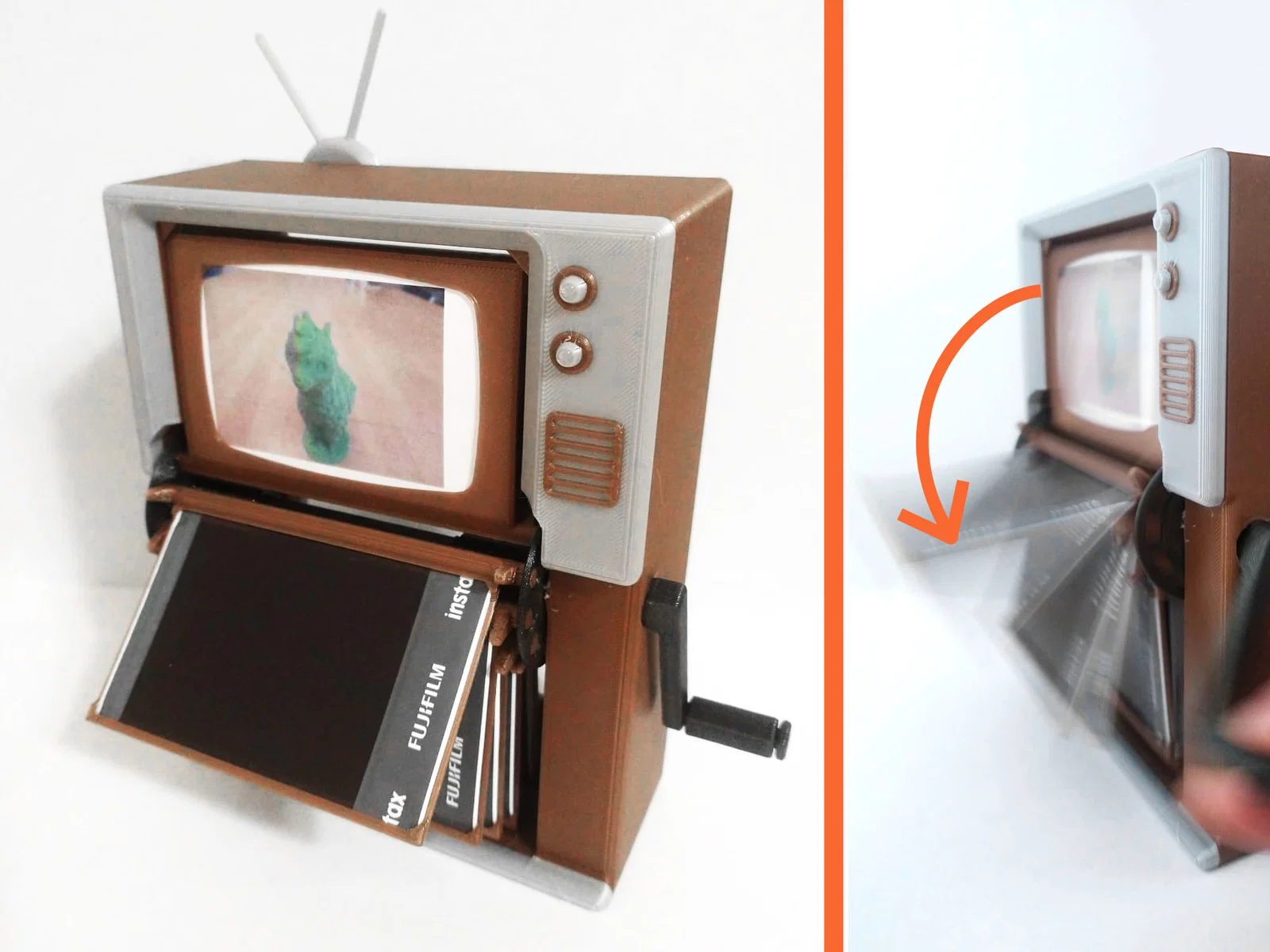

À, đây là video Flipbook Machine hoạt động:

(hiệu ứng persistence of vision ngoài đời nhìn “đã” hơn)

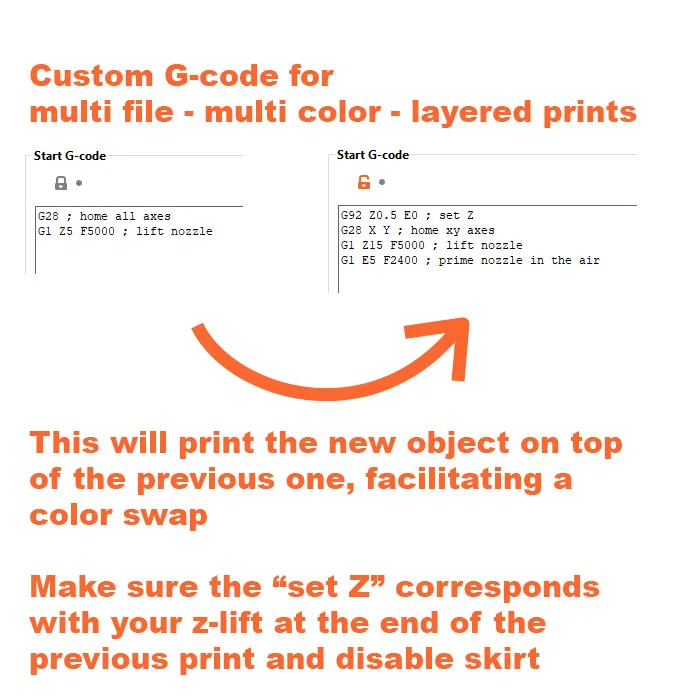

Mình cũng có thêm một bản chia tách kèm (ví dụ) gcode để bạn “đánh lừa” máy in bắt đầu lượt in mới chồng lên đúng trên lượt in trước. Hãy slice phần thân dưới (bottom body) với thiết lập bình thường, còn các phần thân phía trên thì dùng gcode đã chỉnh. Nhớ đảm bảo z-lift ở cuối lượt in trước khớp với lệnh “set Z” trong gcode. Đồng thời tắt skirt, vì gcode đã chỉnh sẽ prime giữa không trung, bạn có thể gắp bỏ phần đó bằng nhíp lúc bắt đầu.

Chúc bạn in ngon lành, và nếu bạn thích các mẫu của mình thì follow để xem thêm nhiều thứ hay ho!
