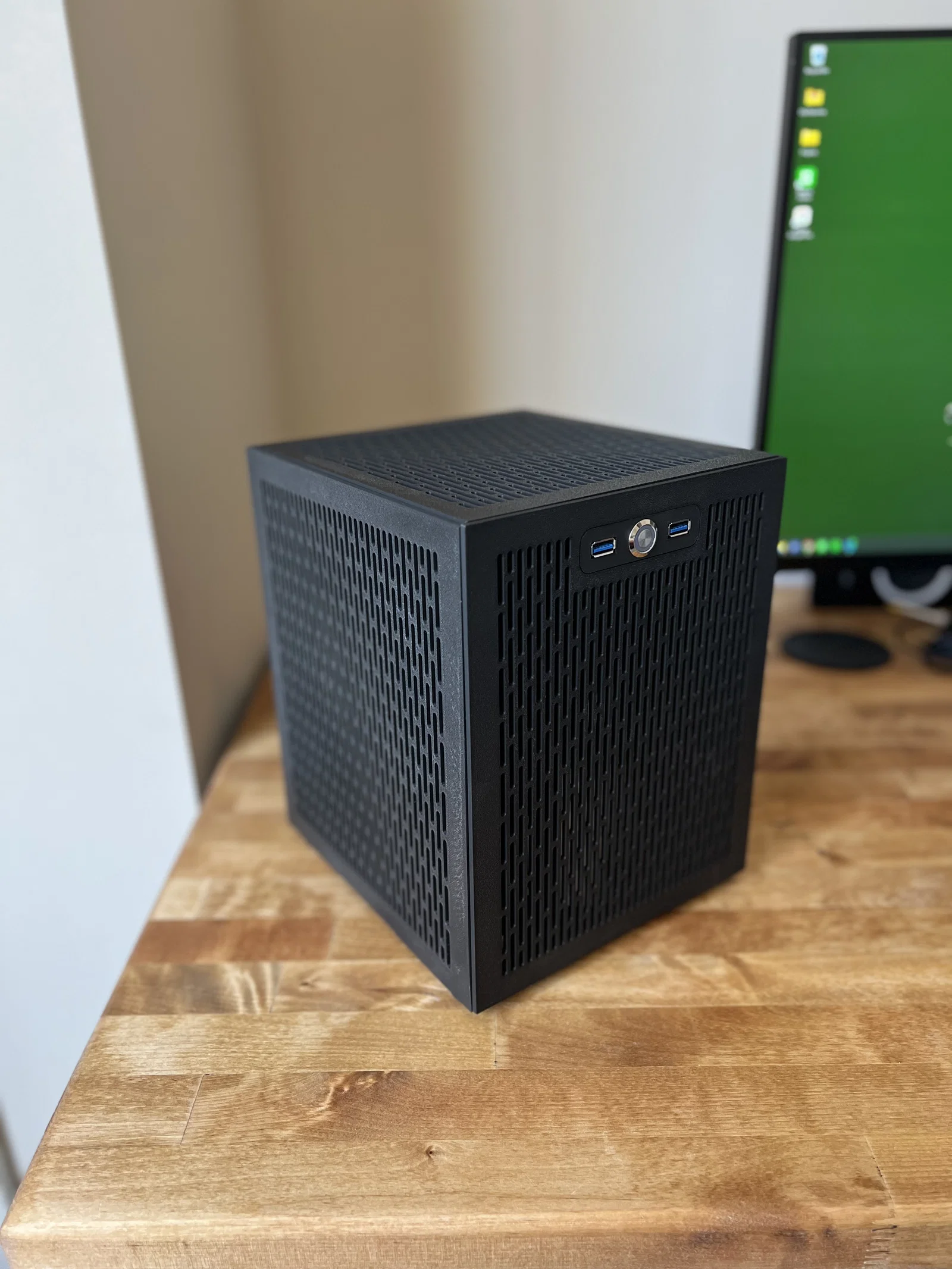

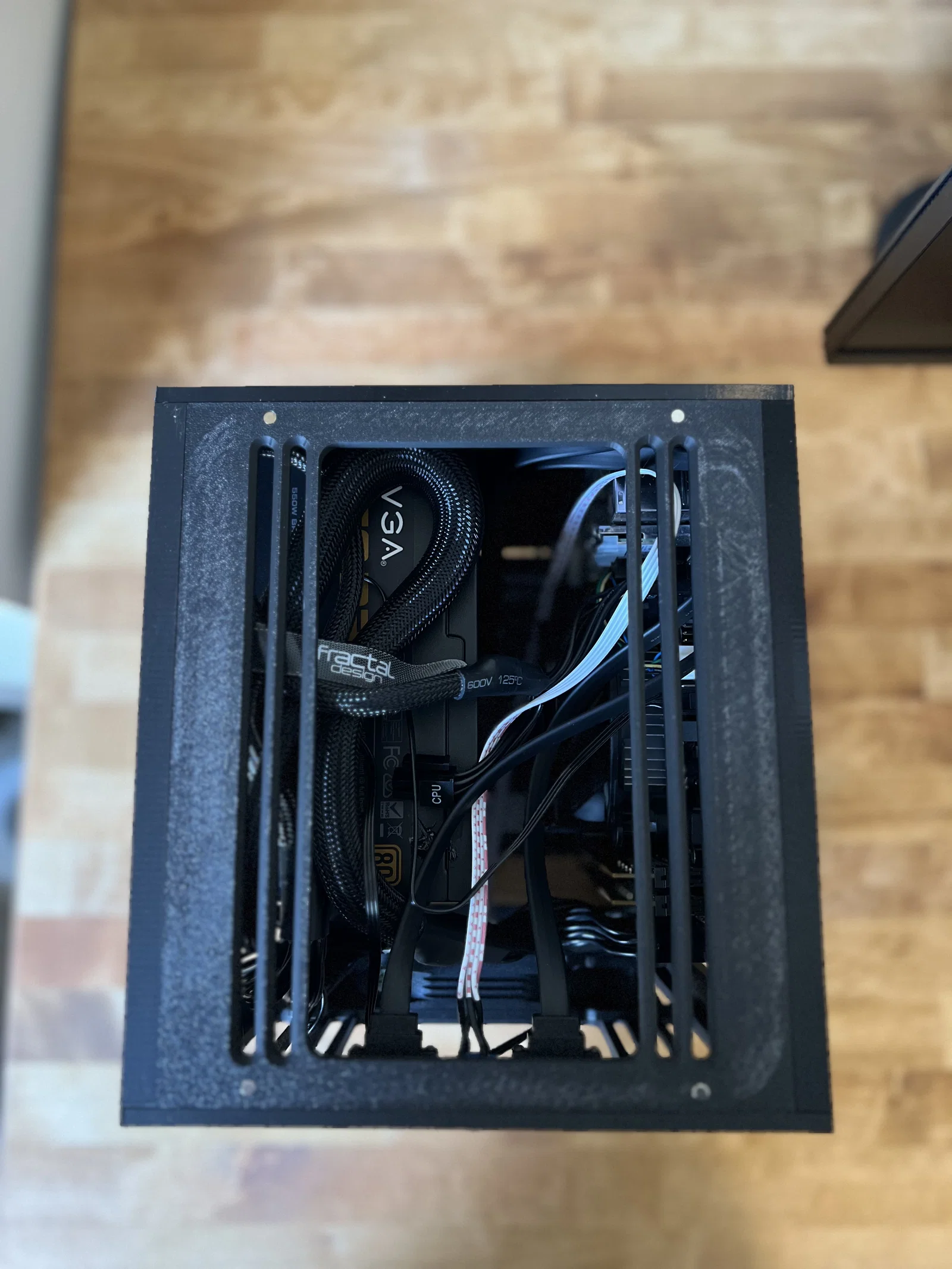

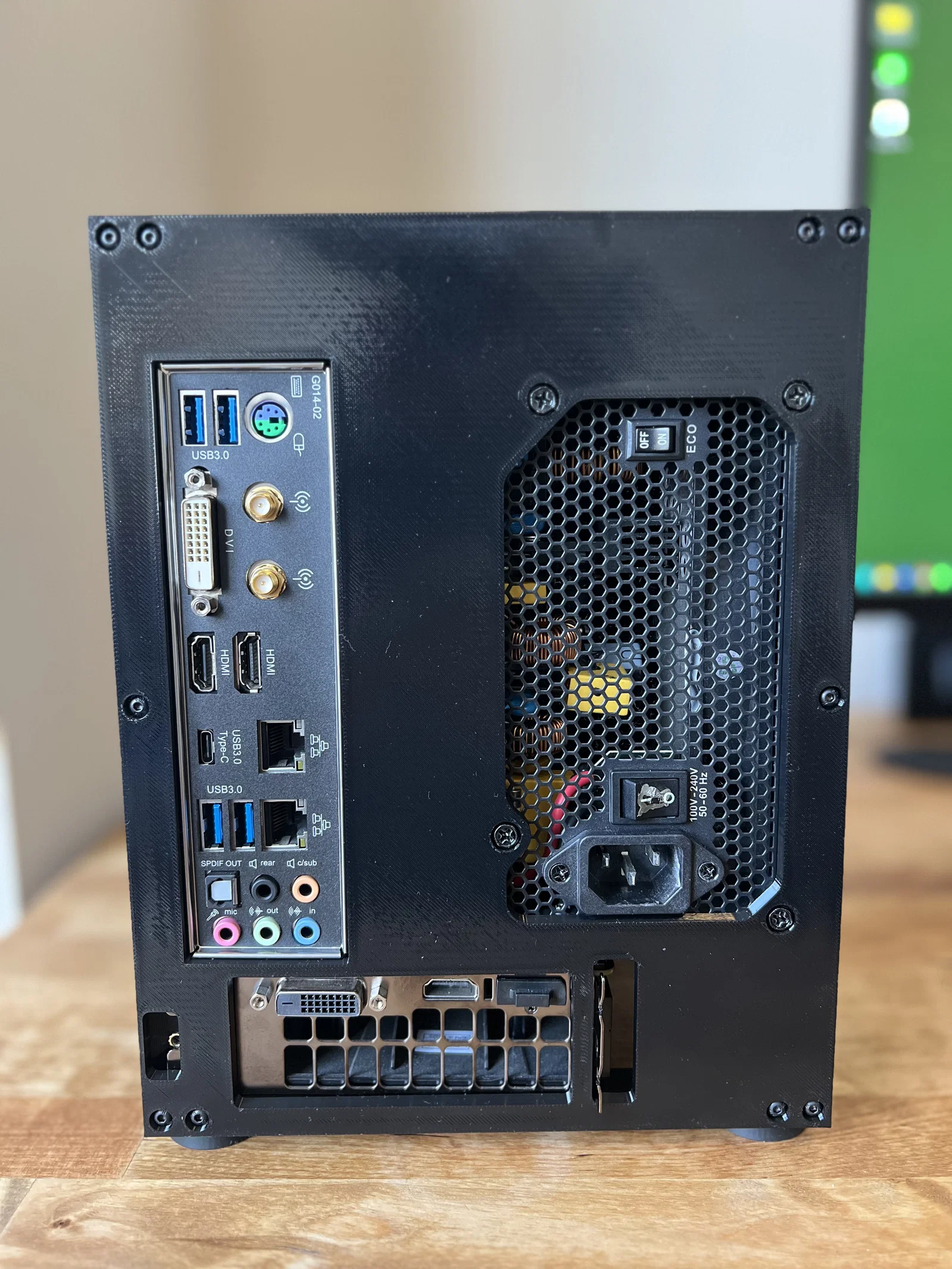

Vỏ PC SFF 10.8L in 3D

Bản in này cần khổ in khoảng ~250mm x 250mm để in toàn bộ chi tiết thành từng món liền khối.

Hỗ trợ phần cứng:

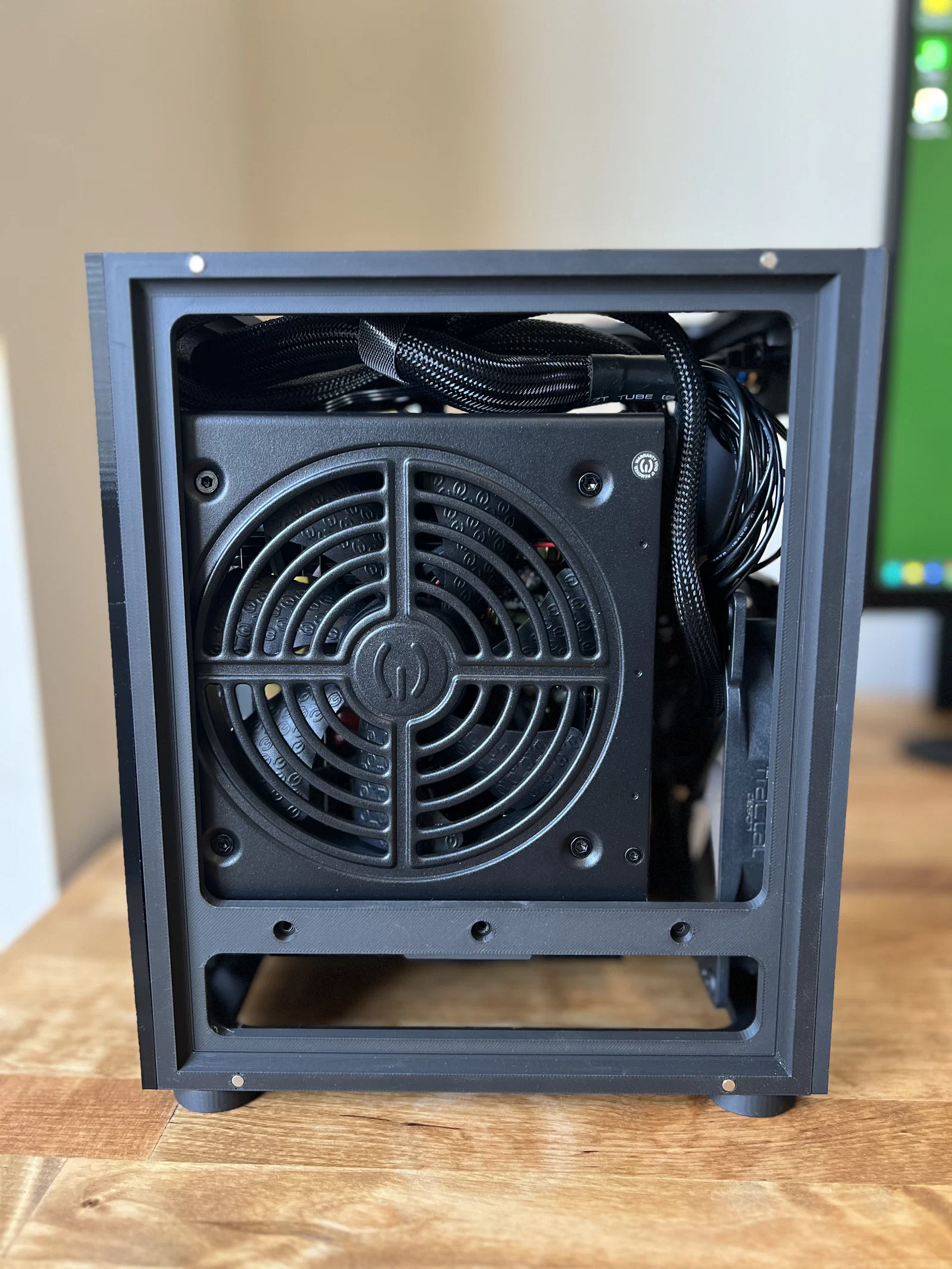

PSU: ATX hoặc SFX PSU dài tối đa ~150mm, có thể dài hơn nếu không gắn quạt trước/SSD

GPU: 2-slot, dài tối đa 200mm

CPU Cooler: cao 100mm khi dùng SFX PSU, cao 75mm khi dùng ATX PSU

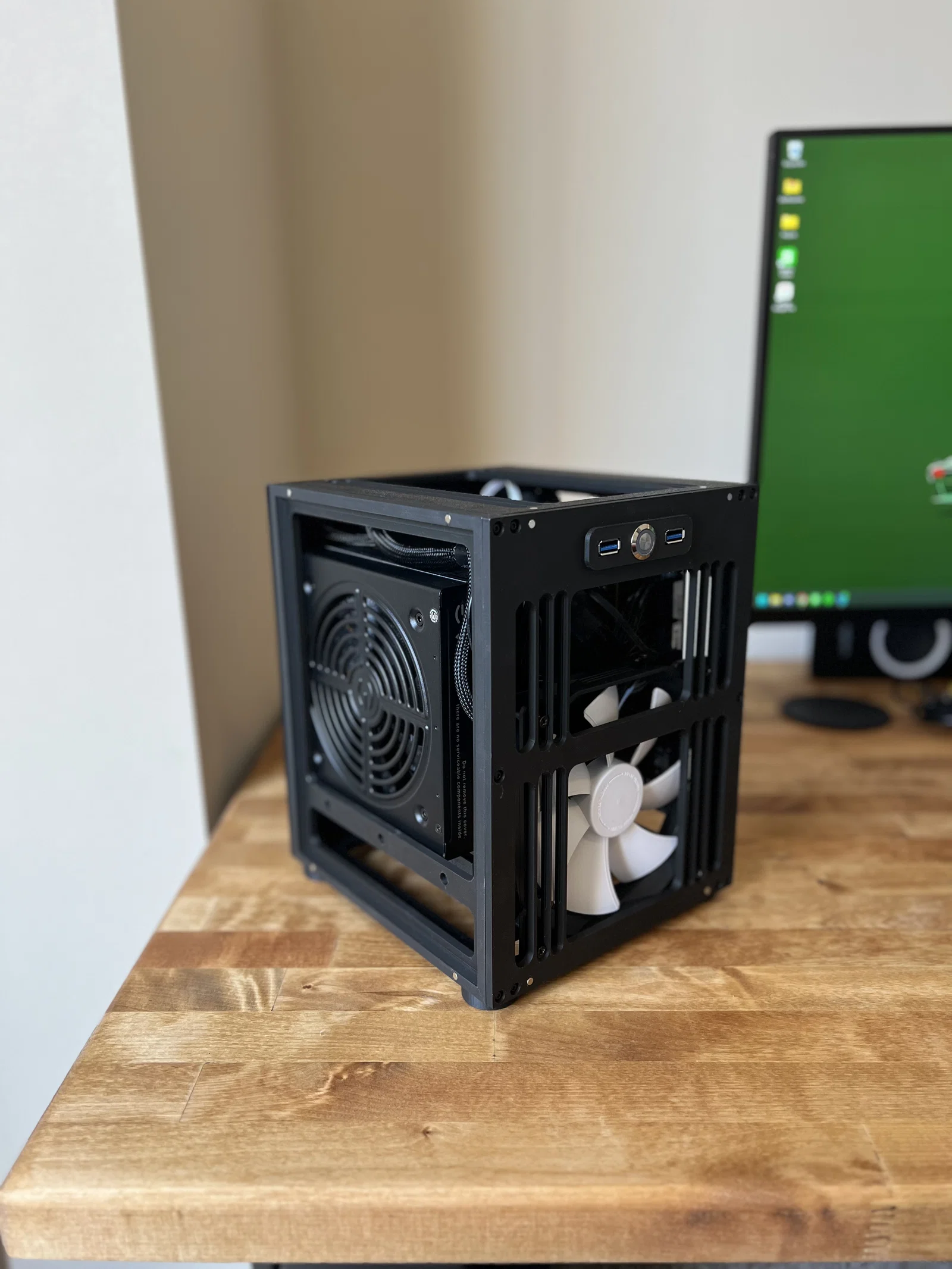

Tản nhiệt: gắn quạt trước 120/140mm, gắn quạt trên 120/140mm

Lưu trữ: ngàm (bracket) SSD 2.5in (có thể đổi sang gắn quạt, tối đa 2 ngàm)

Ngoài ra, có tuỳ chọn dùng các file “- M3 Inserts” hoặc “- M3 Blind”.

Nếu bạn có điều kiện và muốn gắn insert nhiệt (heat-set inserts) M3, cứ in các file “- M3 Inserts” nha! Đây là thiết kế đúng ý ban đầu của case và sẽ giúp bạn tháo/lắp về sau dễ dàng hơn.

Nếu bạn muốn khỏi dùng inserts, bạn có thể vặn trực tiếp vít M3 vào các file “-M3 Blind”, nhưng lúc ráp/tháo cần cẩn thận hơn. Mình cũng khuyến nghị slice với thành (walls) dày hơn để tránh bị tuột/rách ren.

Danh sách phần cứng linh tinh:

• 24x nam châm 4x2mm (https://a.co/d/aol1Kaw)
• Nút nguồn mặt trước (https://a.co/d/31CmKSO)

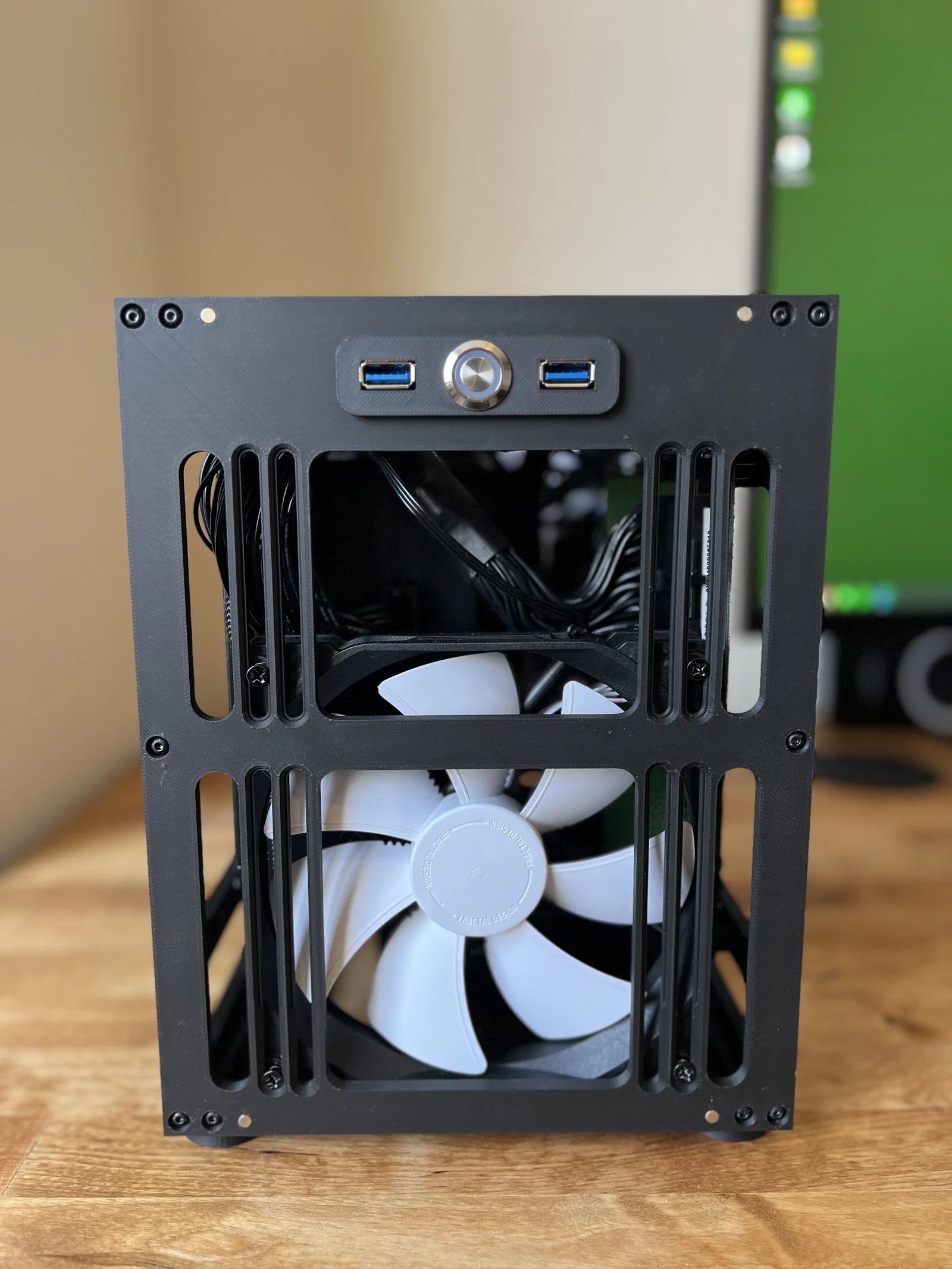

• Cụm Dual USB 3.0 mặt trước (https://a.co/d/g0tabpK)
• Keo 502/Gorilla Glue loại nào cũng được để dán nam châm
• (TUỲ CHỌN) 24x heat-set inserts M3x5mm (https://a.co/d/h6EGUlg)

Ốc/vít (https://a.co/d/6sDUPjA):

• 21x vít M3x8mm Socket Button Head (cho các phần Plate)
• 4x vít M3x12mm Socket Button Head (cho mainboard, +4 cho mỗi ngàm SSD dùng thêm)
• 4x vít M2x12mm Socket Button Head (cho gá lắp USB mặt trước)

Vật liệu/thiết lập in khuyến nghị:

Motherboard Plate: PETG (hoặc PLA)

Rear IO Plate - PETG (hoặc PLA)

Tất cả các phần còn lại - PLA

Layer Height: 0.16mm/0.20mm

Sparse Infill: 20%

Sparse Infill Type: Gyroid

Wall Loops: 4

Supports: TẮT! Tất cả chi tiết đã được thiết kế để in nằm phẳng, không cần supports.

Total Mass: ~1kg (tuỳ vật liệu và thiết lập)

Danh sách chi tiết:

Các chi tiết duy nhất cần in nhiều bản là Feet (tổng 4 cái), Side Panel (tổng 2 tấm), USB spacer (tổng 2 cái), và Motherboard Spacers (tổng 4 cái). Còn lại thì mỗi món in 1 cái theo nhu cầu.
