Miếng nối chắn bùn Stromer V1 - Dành cho ST2, ST3, ST5 và ST7

Mình vừa tạo một thiết kế tham số mới:

Chắn bùn trước của các dòng xe ST2, ST3, ST5 và ST7 (đối với ST2 là các model mới dùng bánh 27.5 inch) hơi ngắn so với điều kiện đường xá lúc trời mưa. Việc này làm chân và quần của mình rất dễ bị ướt.

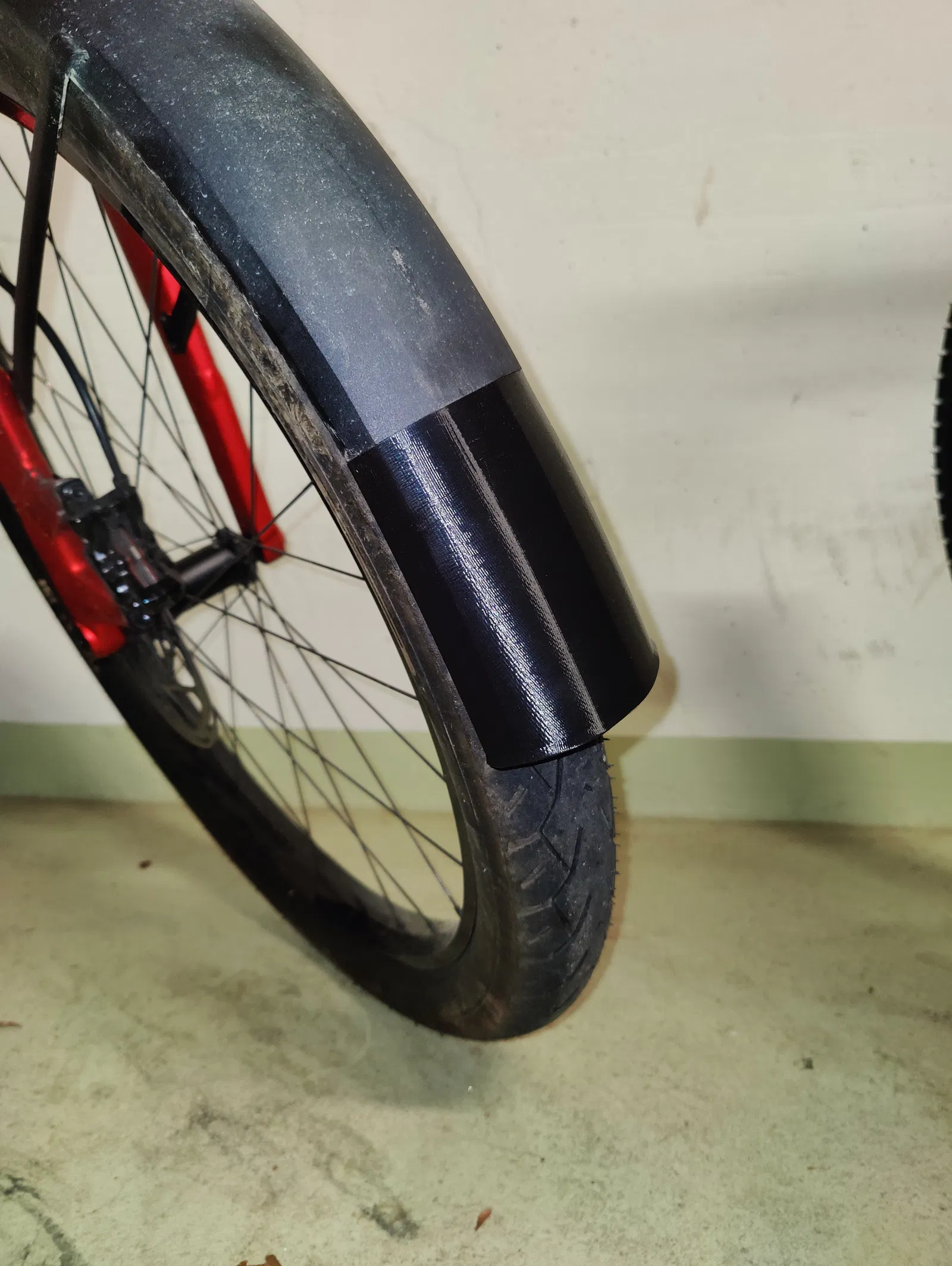

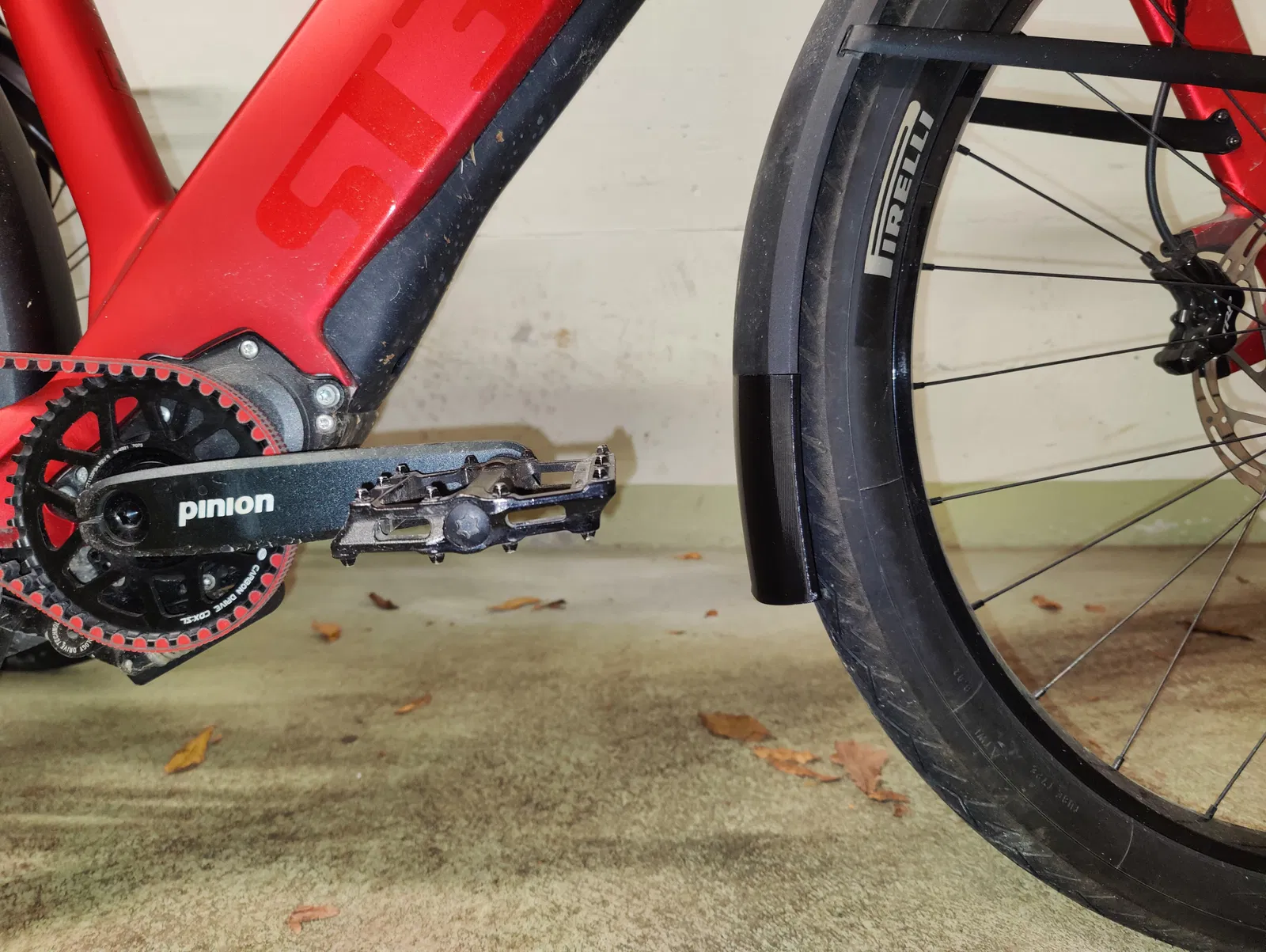

Phụ kiện này giúp kéo dài chắn bùn thêm 8 cm và mở rộng thêm 1 cm ở phần đáy. Nó bao gồm ba mảnh có thể lắp ghép lại với nhau bằng ốc vít, giúp việc in ấn trở nên dễ dàng hơn mà không cần đến support.

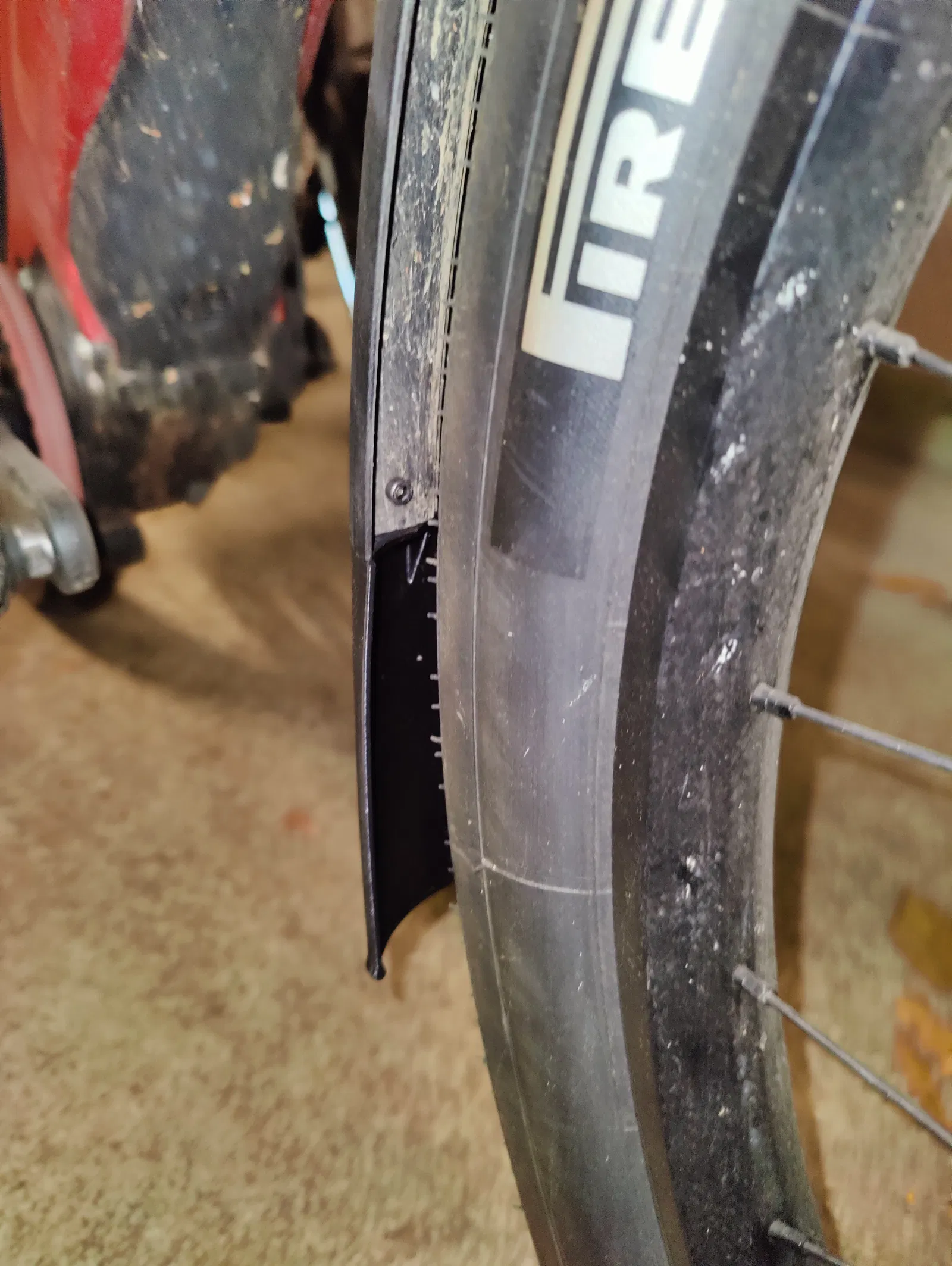

Thay vì chỉ gắn khớp nối như miếng nhựa zin, phụ kiện này được bắt vít trực tiếp vào chắn bùn nên bám rất chắc chắn. Chắn bùn của xe đã có sẵn lỗ chờ ở cuối để bắt vít (xem ảnh).

Để lắp ráp và gắn vào chắn bùn, bạn cần chuẩn bị các loại ốc vít sau:

• 4x Đai ốc M3 (hexagon nut)
• 2x Vít lục giác M3 x 12 mm
• 2x Vít lục giác M3 x 6 mm

Bạn có thể dùng một con vít dài hơn một chút để kéo đai ốc vào khớp, giúp nó không bị rơi ra ngoài.

Cập nhật ngày 10/12/2023: Model này tương thích cả với dòng ST2 đời mới và ST7. Mình cũng đã thêm ký hiệu V1 vì đang phát triển một mẫu tham số mới.

Model này được thiết kế bằng phần mềm FreeCAD.
