Tuỳ chọn Focuser cho Hadley 1.25"

Giới thiệu

Một bộ lựa chọn focuser được remix cho Hadley, tất cả đều được thiết kế lại từ đầu với ren 45° và bước ren 3mm để in dễ hơn rất nhiều và vận hành mượt hơn. Phần lớn là remix từ các focuser Hadley đang được cộng đồng dùng, nhưng có thêm nhiều tuỳ chọn hơn (ví dụ: nhiều kiểu handwheel khác nhau), vận hành tốt hơn (nhờ ren 45°) và chi tiết/đúng nhu cầu hơn (nhiều mức tolerance khác nhau để hợp với máy in và setup của bạn).

File CAD gốc (native CAD) có sẵn cho tất cả các mẫu trong link OnShape model. Model sẽ mất chút thời gian để load và rebuild do có các feature knurling, nhưng bạn có thể xoá hoặc suppress chúng trong bản copy của bạn khi không cần.

Lưu ý: Các file này đã được một vài người test và model có vẻ chạy rất ổn. Nếu bạn gặp vấn đề gì thì nhắn mình, mình có thể cập nhật hoặc tạo thêm tuỳ chọn khá nhanh.

Lưu ý: Chà một cây nến hoặc một ít wax lên phần ren đang chặt sẽ cải thiện vận hành RẤT nhiều mà vẫn giữ tolerance khít. Nếu ren đã vào được nhưng hơi cứng, thử cách này xem!

Các tuỳ chọn focuser hiện có

• Focuser không xoay (Non-rotating focuser)
  • Remix từ , với tolerance được cập nhật để giảm độ rơ (slop), ren 45° để in dễ hơn và chạy mượt hơn, cùng bước ren 3mm để điều chỉnh focus mịn hơn.
  • Có kèm một thiết kế collet khác để giống ER-collet phổ biến hơn: côn dài hơn và các rãnh zíc-zắc để hoạt động đồng tâm trên toàn bộ bề mặt kẹp; collet tiếp xúc với nut để thay eyepiece dễ hơn (tức là collet không bị kẹt ở phần côn).

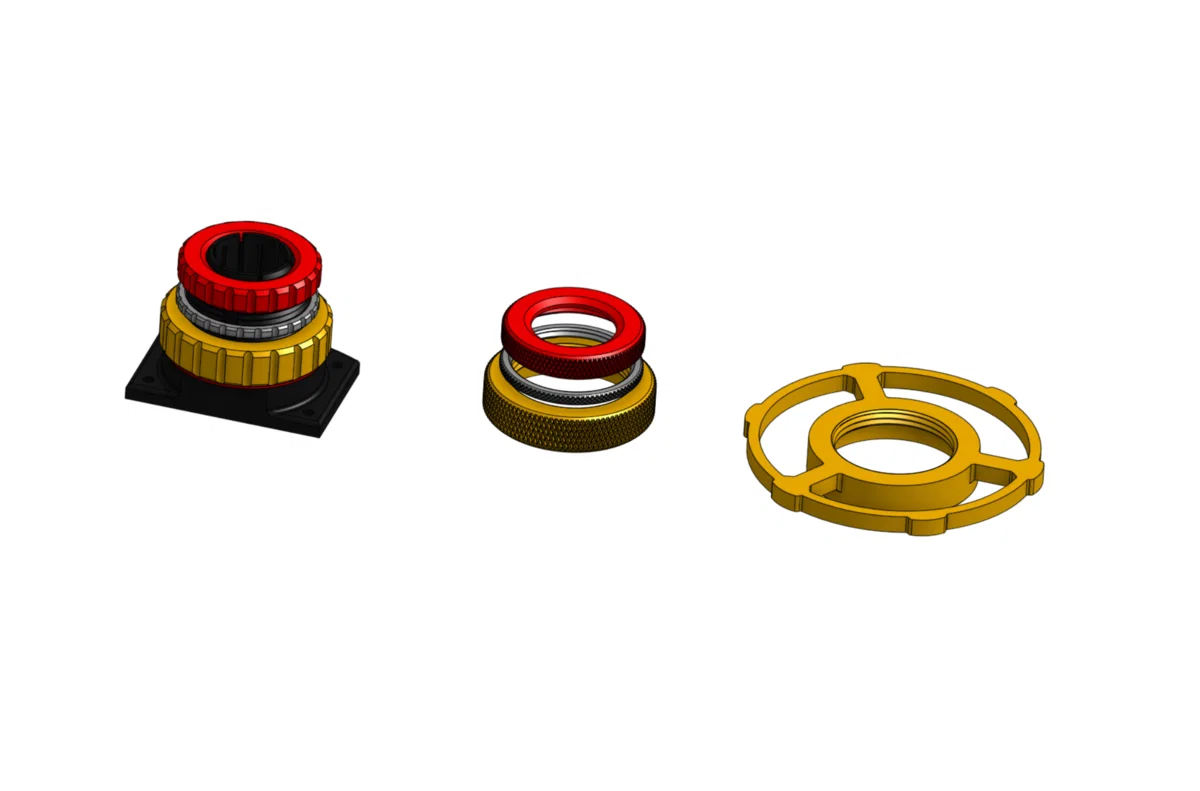

  • Cũng có sẵn 3 tuỳ chọn handwheel: bản rãnh (grooved) nguyên bản, , và bản knurled cực kỳ đã tay.
  • Phần base có cho cả hardware hệ metric (M4) và hệ imperial (#10-24).
  • Nut có nhiều tuỳ chọn tolerance cho ren (số càng nhỏ thì ren càng khít). Mình khuyên bạn bắt đầu với bản clearance 0.2mm: in một cái nut, kiểm tra độ fit với drawtube, rồi in lại với tolerance khác nếu cần.
    • File cho các mức tolerance khác sẽ được thêm theo yêu cầu; hiện có bản clearance 0.2mm và 0.3mm
  • In ấn
    • Bạn sẽ cần đầy đủ các thành phần chính kèm base phù hợp (metric hoặc imperial)

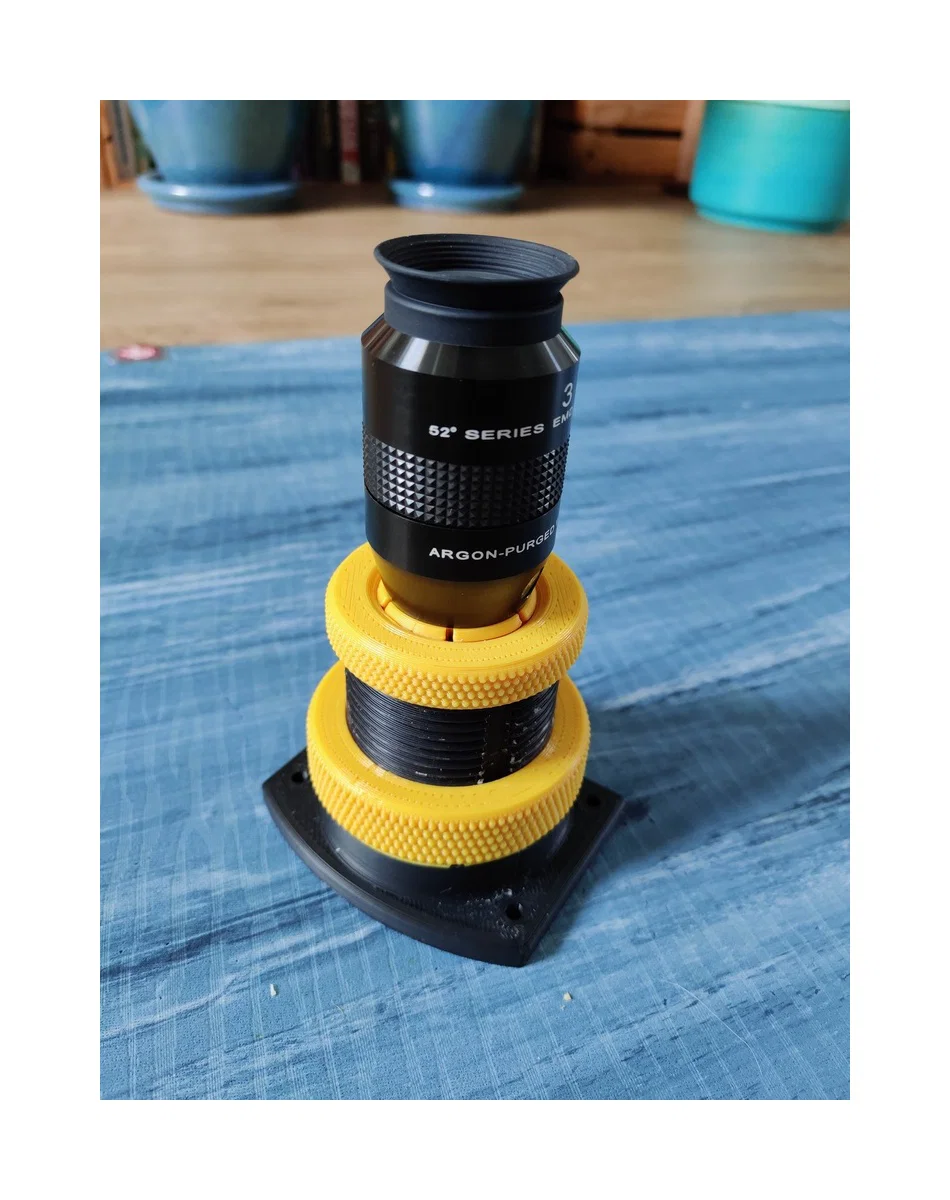

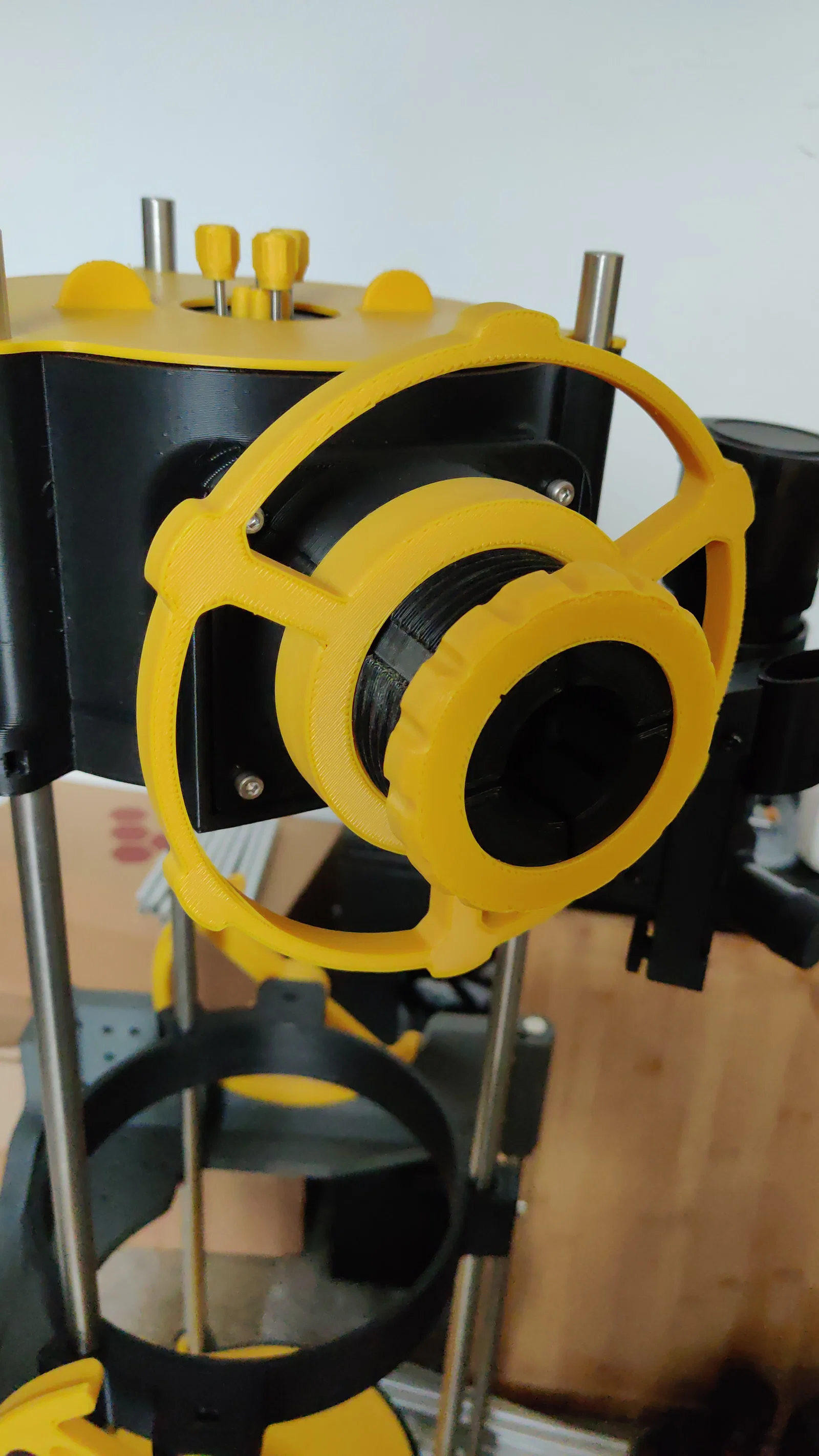

    • Bạn sẽ cần 1 nut và 1 collet nut (mỗi cái chọn kiểu grip theo ý). Hình trong bài này cho thấy một phiên bản dùng collet nut cho cả hai; và một phiên bản dùng nut chính dạng handwheel và collet nut dạng grooved.
    • Lock-nut là tuỳ chọn. Nếu ren của bạn đã khít thì thật ra không cần, nhưng nếu bạn muốn khoá cứng vị trí focus hoàn toàn (ví dụ chụp astro-photography) thì nó có thể hữu ích

• Helical focuser (file sắp có)
  • Remix từ helical focuser đi kèm Hadley, được cập nhật ren 45° để in dễ hơn và chạy mượt hơn, cùng bước ren 3mm để điều chỉnh focus mịn hơn.
• Helical focuser có collet (file sắp có)
  • Helical focuser bản gốc nhưng thêm collet để cố định eyepiece thay cho 3 con ốc, giúp đồng tâm tốt hơn và giảm tilt.
