Ngàm gắn VKB Gladiator NXT cho profile 4080/4040
Ngàm/mount đơn giản để gắn VKB Gladiator NXT lên profile nhôm 4080 hoặc 4040 (Simrig hoặc kẹp bàn), thay thế baseplate zin. In nằm phẳng, chỉ cần support cho phần chui vào rãnh T-slot.
Mô tả

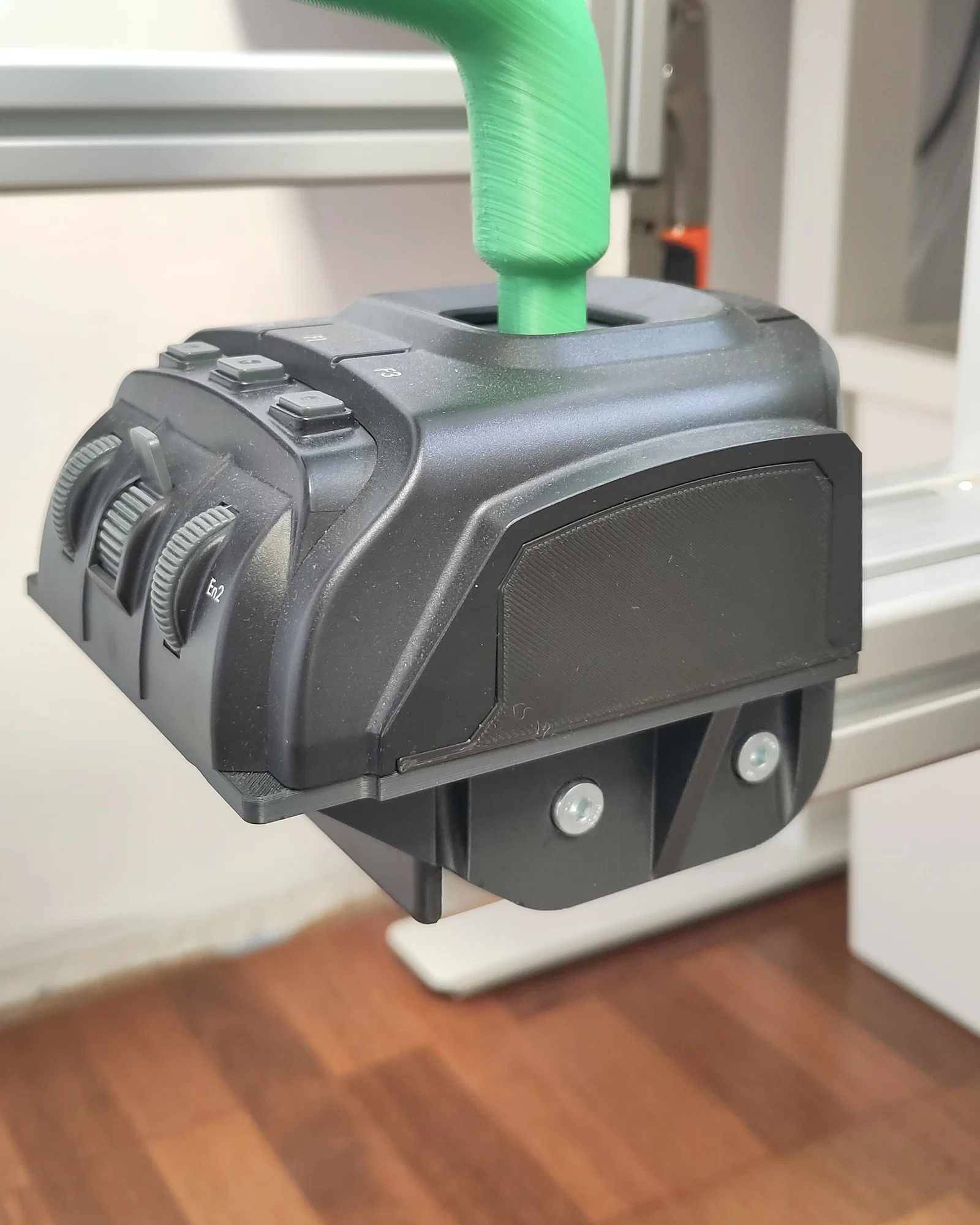

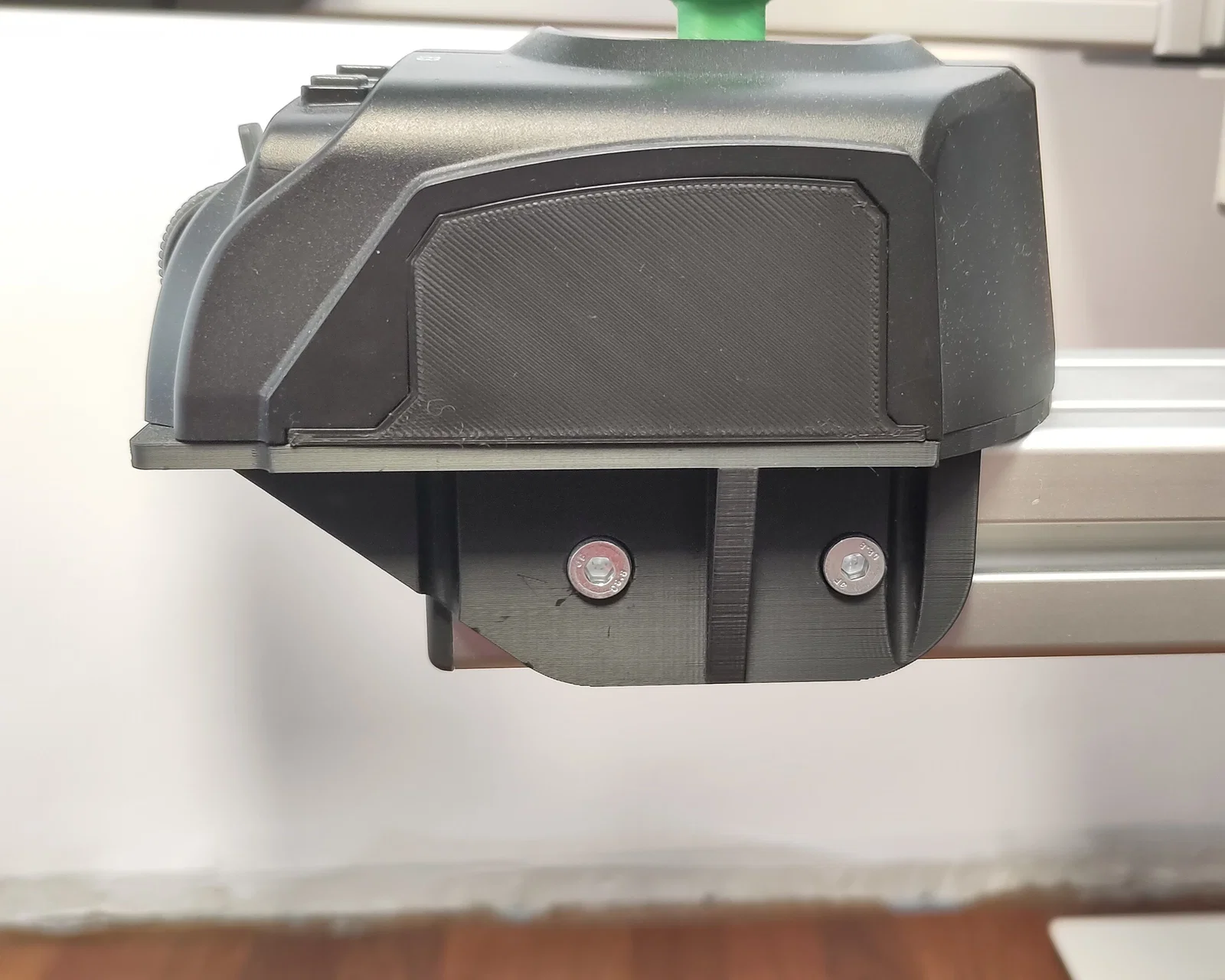

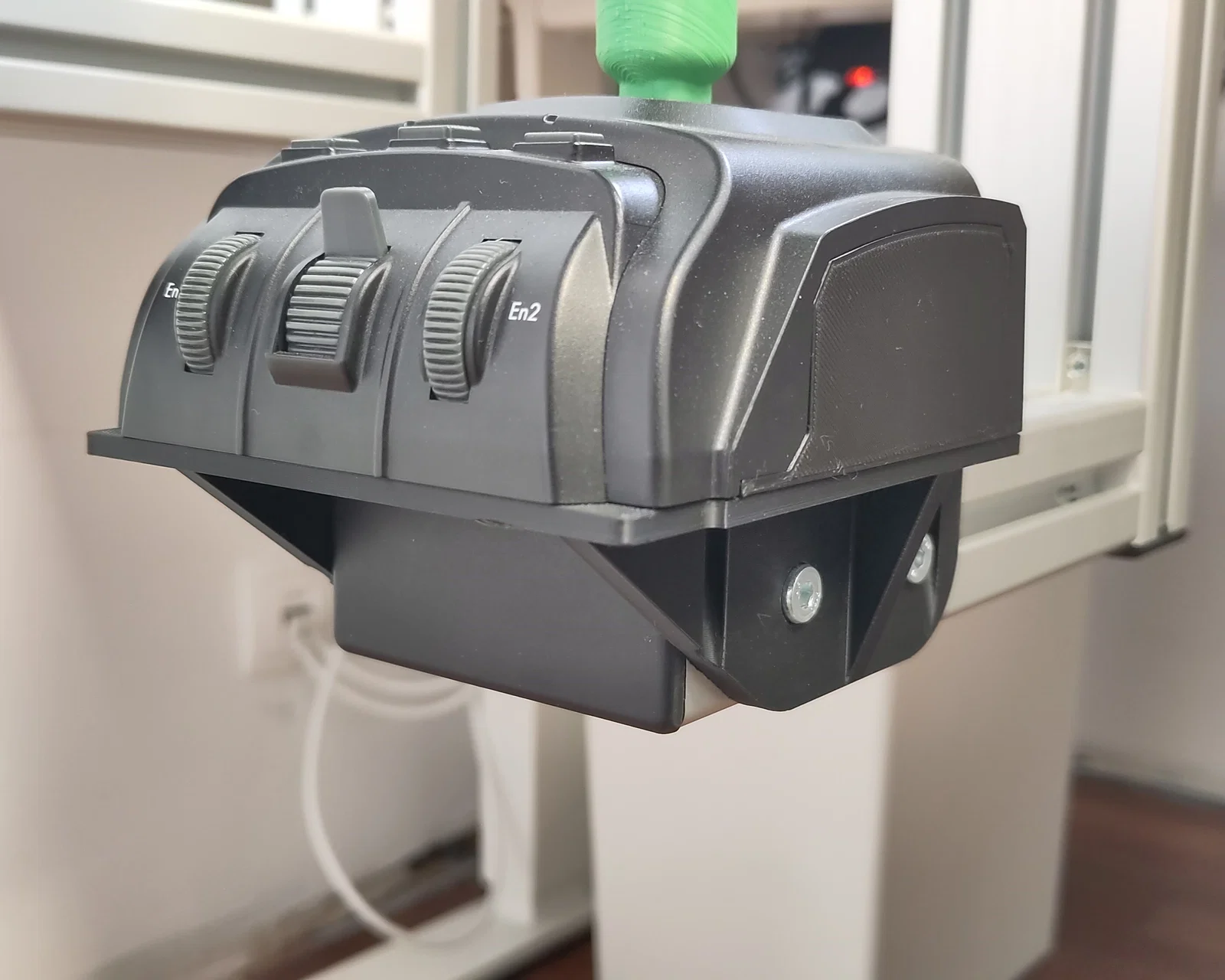

Đây là một bộ ngàm/mount đơn giản cho VKB Gladiator NXT để gắn vào các thanh nhôm định hình (profile) 4080 hoặc 4040 như trên Simrig hoặc ngàm kẹp bàn. Nó thay thế tấm đế (baseplate) zin. Nếu dùng chung với các nắp hông (side covers) của mình thì có thể giảm bề ngang phần đế, giúp phù hợp hơn khi gắn kiểu center mount.
Mình khuyên dùng phần cứng (hardware) sau:
4x ốc M3x10 đầu lục giác chìm (socket head)
4x ốc M6x12 đầu lục giác chìm (socket head)
4x đai ốc T-slot M6

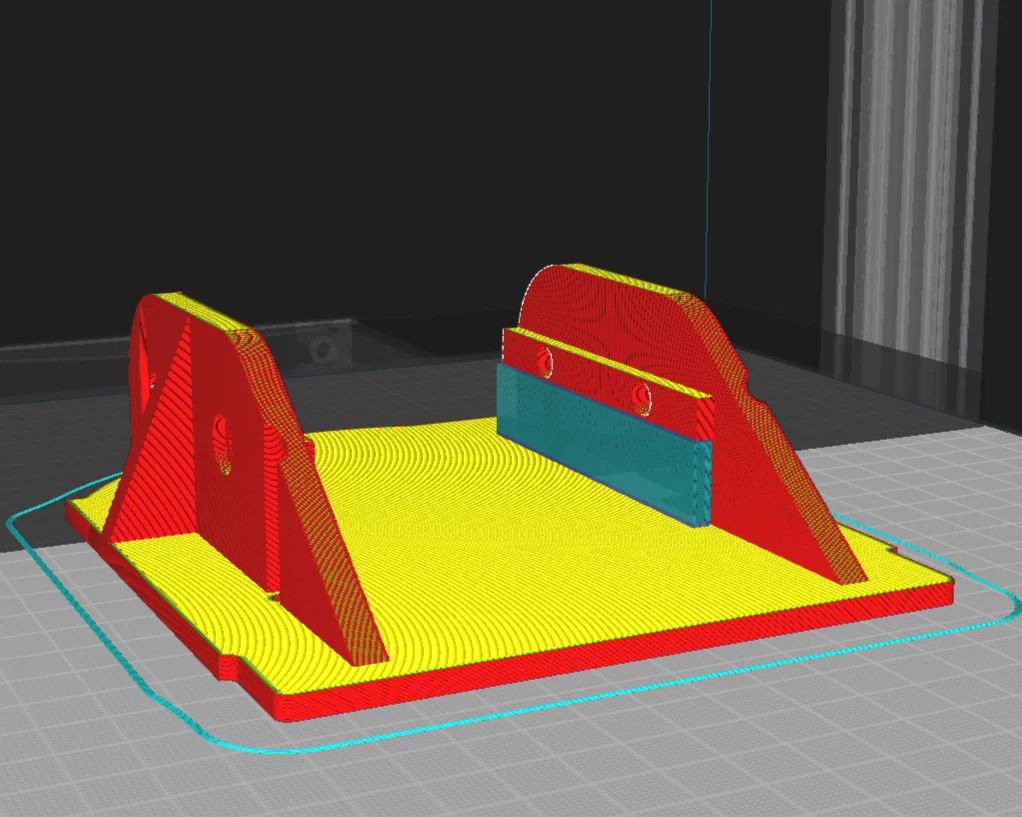

Mình khuyên in để chi tiết nằm phẳng trên bàn in, chỉ bật support cho phần dùng để chui vào rãnh (slot) của thanh nhôm định hình (extrusion).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
