Brace giữ Filler Spool Holder cho Prusa Bear, tương thích Prusa Filament Guide

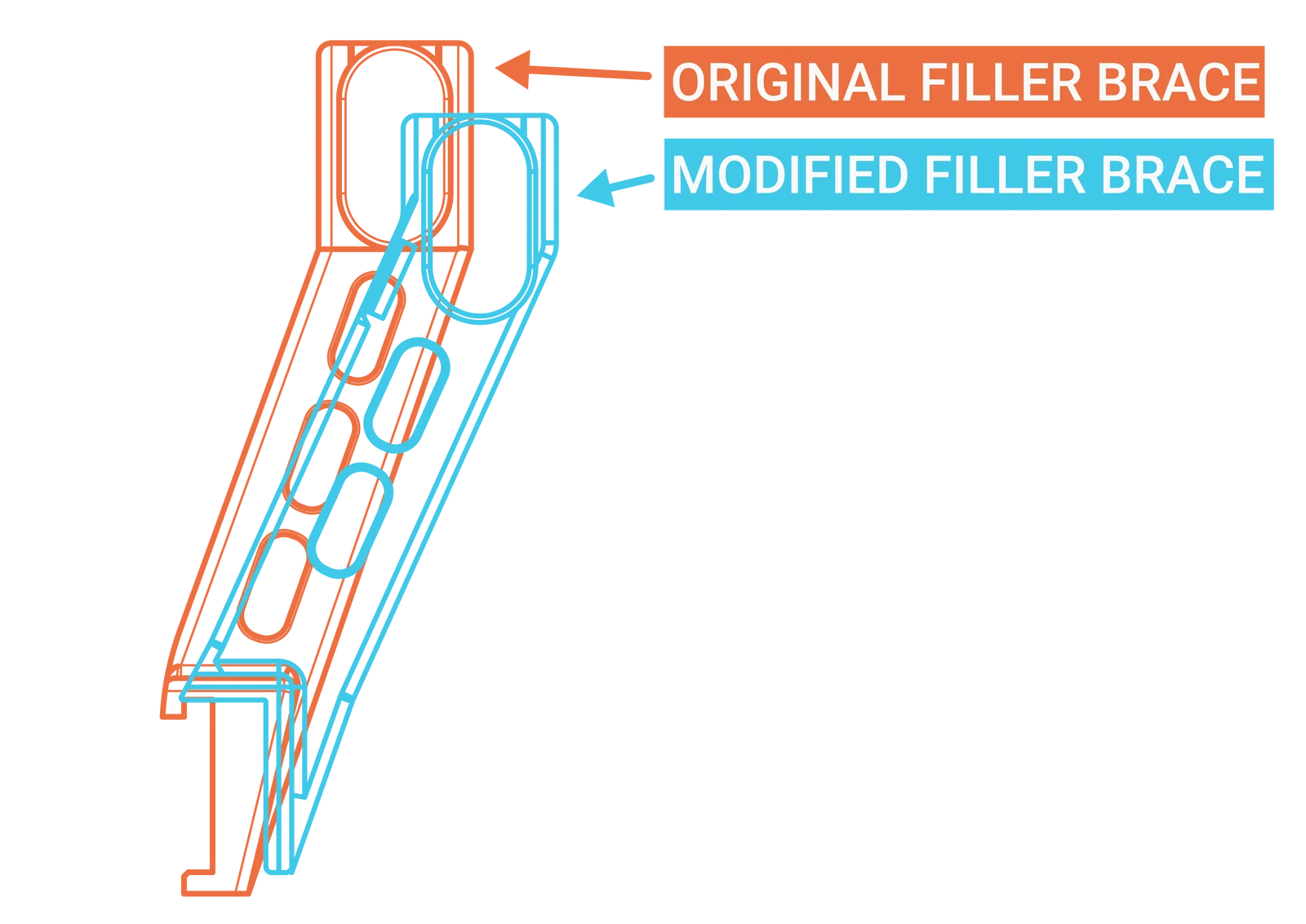

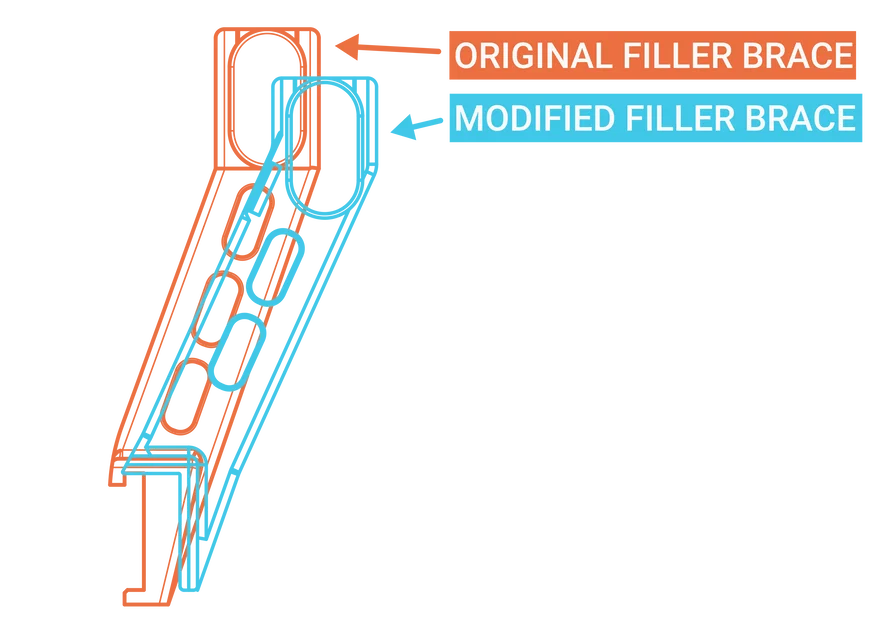

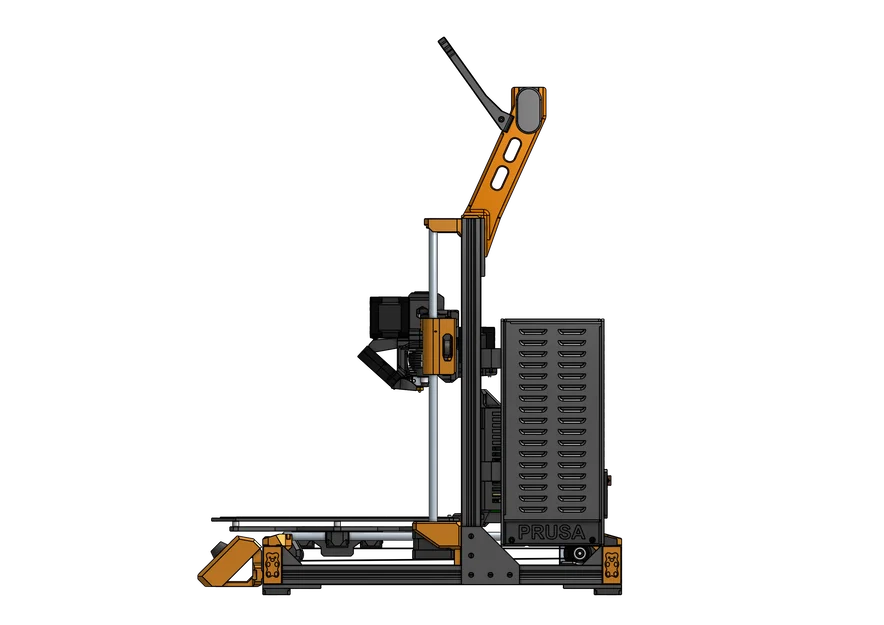

Đây là phiên bản đã tinh chỉnh của Prusa brace cho Filler Spool Holder dành cho Prusa Bear Frame để đặt cuộn filament đúng y vị trí so với spool holder zin của Prusa, tính theo mép trước của frame / thanh nhôm (top extrusion).

Bạn đang cần brace cho frame zin (original frame) hả? Xem Filler Brace for the Original Frame.

Filament Guide

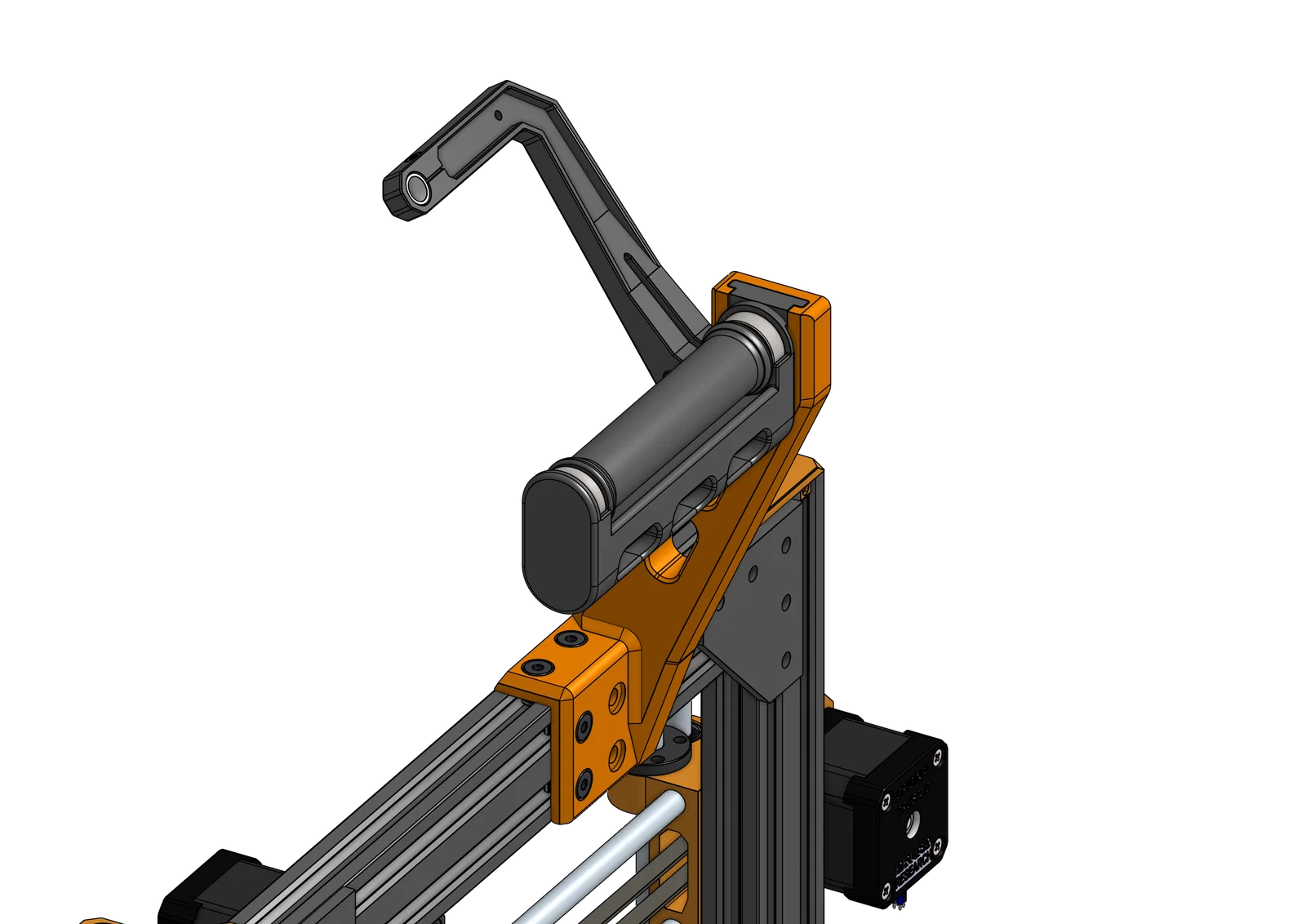

Brace này có sẵn ngàm gắn cho Prusa Filament Guide, đặt đúng vị trí như spool holder zin để lỗ dẫn filament nằm đúng tương quan với cuộn spool như setup mặc định.

Tuy nhiên, vì Filler spool holder đặt cuộn spool lệch ra xa tâm của brace hơn so với spool holder zin, nên cần một filament guide kiểu một bên (one-sided) và dài hơn để đưa lỗ guide về đúng giữa cuộn spool.

» Tải Modified Filament Guide

Phần cứng cần chuẩn bị

Qty

Description

Sourcing

4-6

M5x10mm Low Profile Screw hoặc
Button Head hoặc Socket Head Cap Screws

OpenBuilds, Aliexpress (BHCS), 3DWare

4-6

M5 Drop-in T-Nut

OpenBuilds, Aliexpress, 3DWare

In 3D

In chi tiết theo đúng orientation gốc. File STL đã được xoay sẵn để in. Mình khuyên nên in chi tiết này “trâu” hơn bình thường: tăng số perimeter và tăng % infill.

Thiết lập in (Print Settings)

• Vật liệu: PETG, ASA, ABS, v.v.
• Extrusion width: 0.4mm - 0.45mm
• Layer height: 0.2mm
• Perimeters: 6
• Infill: 30% Gyroid
• Supports: Có, dùng support enforcer

Supports

Đặt một support enforcer ở phía trên để đỡ phần lỗ mở cho spool holder. Chỉ cần support đúng phần lỗ mở thôi. Phần bên trong được đỡ bằng bridging. Máy in của bạn phải bridging được khoảng 20mm. Nếu lớp bridging bị xệ thì có thể phải dùng giũa để xử lý.

Lắp ráp & Cài đặt

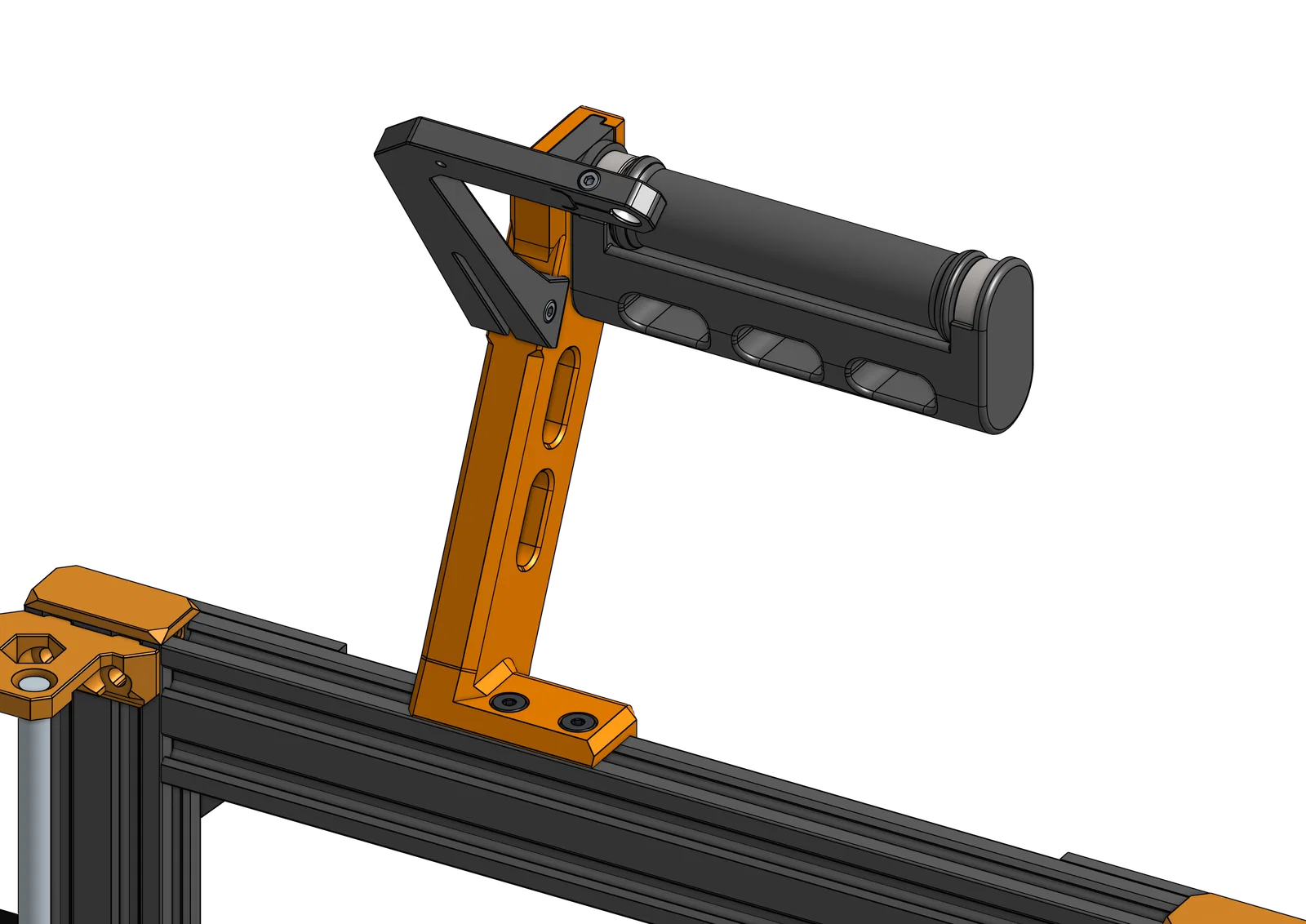

Lưu ý: Hình minh họa bên dưới chỉ cho thấy 2 con ốc ở mặt sau của brace. Bạn nên dùng ít nhất 2 con, nhưng cũng có thể dùng 3 hoặc 4.

Bước 1

Thả 2 T-Nut vào top extrusion và canh cách nhau 20mm.

Bước 2

Luồn 2 hoặc 4 ốc M5 vào mặt sau của brace và vặn vào T-Nut lỏng tay.
Chưa gắn ốc phía trên vội.

Bước 3

Đặt brace lên extrusion.

Bước 4

Trượt brace tới vị trí 2 T-Nut đã thả vào top extrusion ở bước 1, và đảm bảo các lỗ nằm chính xác ngay trên T-Nut.

Bước 5

Gắn 2 con ốc M5 còn lại và vặn lỏng tay vào T-Nut trên top extrusion. Trượt cả cụm tới vị trí bạn muốn. Sau đó siết tất cả ốc tới lực siết cuối.

Bước 6 (tùy chọn)

Gài filament guide vào ngàm gắn trên brace và cố định bằng ốc M3 cùng ê-cu lục giác. Xem trang Filament Guide để có hướng dẫn cụ thể.
