Bộ điều chỉnh âm lượng để bàn - DeeJ 1

1 hình

Dụng Cụ Tiện Ích

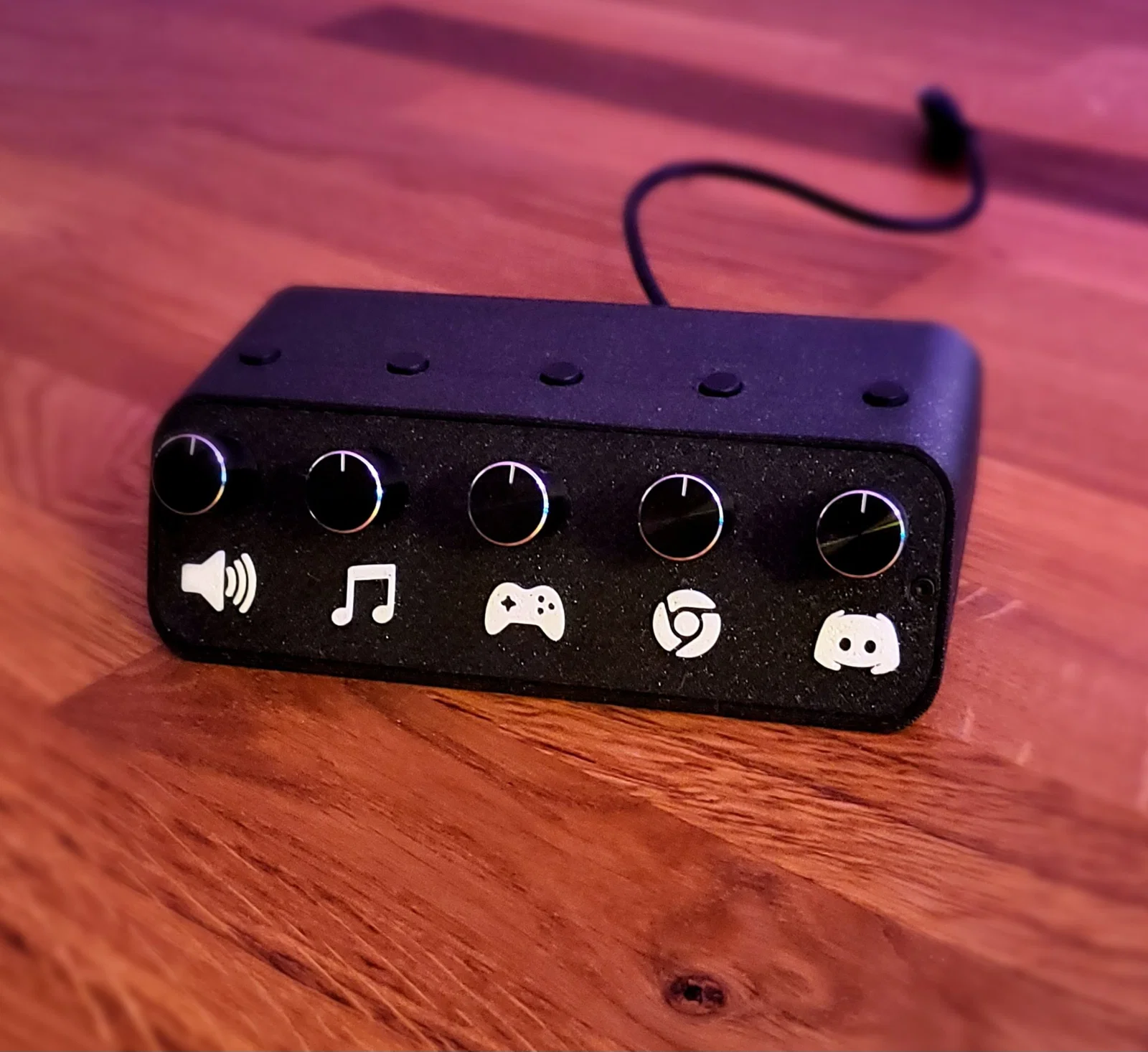

Bộ điều chỉnh âm lượng để bàn - DeeJ

Tác giả mxx-lxg

Lượt tải
348
Lượt thích
104
Lượt coi
2.748

File 9 2,3 MB

  • front_face_1777343416.3mf3MF · 188,9 KB
  • potentiometer_knob_1777343417.3mf3MF · 184,5 KB
  • back_face_1777343418.3mf3MF · 45,3 KB
  • base_1777343419.3mf3MF · 79,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#347122
Ngày đăng

Mô tả

Đây là phiên bản DeeJ volume mixer của mình. Mình đã tùy chỉnh lại code Arduino để có thể sử dụng thêm các nút nhấn mute.

Ngoài ra, mình còn thêm tùy chọn gắn đèn LED RGB (sử dụng thư viện FastLED) để hiển thị trạng thái của các kênh âm thanh. Thiết kế 3D hiện tại của mình chưa hỗ trợ lắp LED, mình chỉ làm sẵn để bạn nào muốn nâng cấp hoặc tự thiết kế lại có thể sử dụng.


Cài đặt và thiết lập :

Nếu bạn muốn biết cách cài đặt và thiết lập DeeJ, bạn có thể tham khảo đường link bên dưới. Trên Youtube cũng có rất nhiều video hướng dẫn chi tiết cách làm.

Link đến dự án DeeJ trên Github: https://github.com/omriharel/deej


Lắp ráp :

Để cố định các nút nhấn vào vị trí, bạn cần dùng súng khò nhiệt làm nóng phần giá đỡ để uốn cong nó, sau đó lắp nút vào giá đỡ rồi mới gắn lại vào đúng vị trí. (Nghe có vẻ hơi khó nhưng cách này hiệu quả, dù kết quả có thể chưa được hoàn hảo lắm).

Tiếp theo, bạn sẽ cần lắp các ốc ren đồng M2 vào phần đế để bắt vít cố định tấm mặt trước và mặt sau. Đây là một video hữu ích để bạn xem cách sử dụng chúng:

Sau đó, bạn chỉ cần lắp biến trở (potentiometer) và bắt đầu hàn các linh kiện theo sơ đồ bên dưới.

Cuối cùng, bạn dùng bốn ốc vít đầu âm M2 để gắn chặt tấm mặt trước và mặt sau là có thể bắt đầu sử dụng rồi!


Sơ đồ :


Linh kiện :

  • Biến trở 10k: Link Ali
  • Núm vặn (mình mua loại 13×13): Link Ali
  • Arduino Pro Micro: Link Ali
  • Bộ ốc ren đồng M2/M2.5/M3: Link Ali
  • Bộ ốc vít đầu âm M2/M2.5/M3: Link Ali
  • Nút nhấn (mình mua loại 12x12x7mm): Link Ali

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3dstlzip
Số file mô hình
9
Tổng dung lượng
2,3 MB
File lớn nhất
776,9 KB
