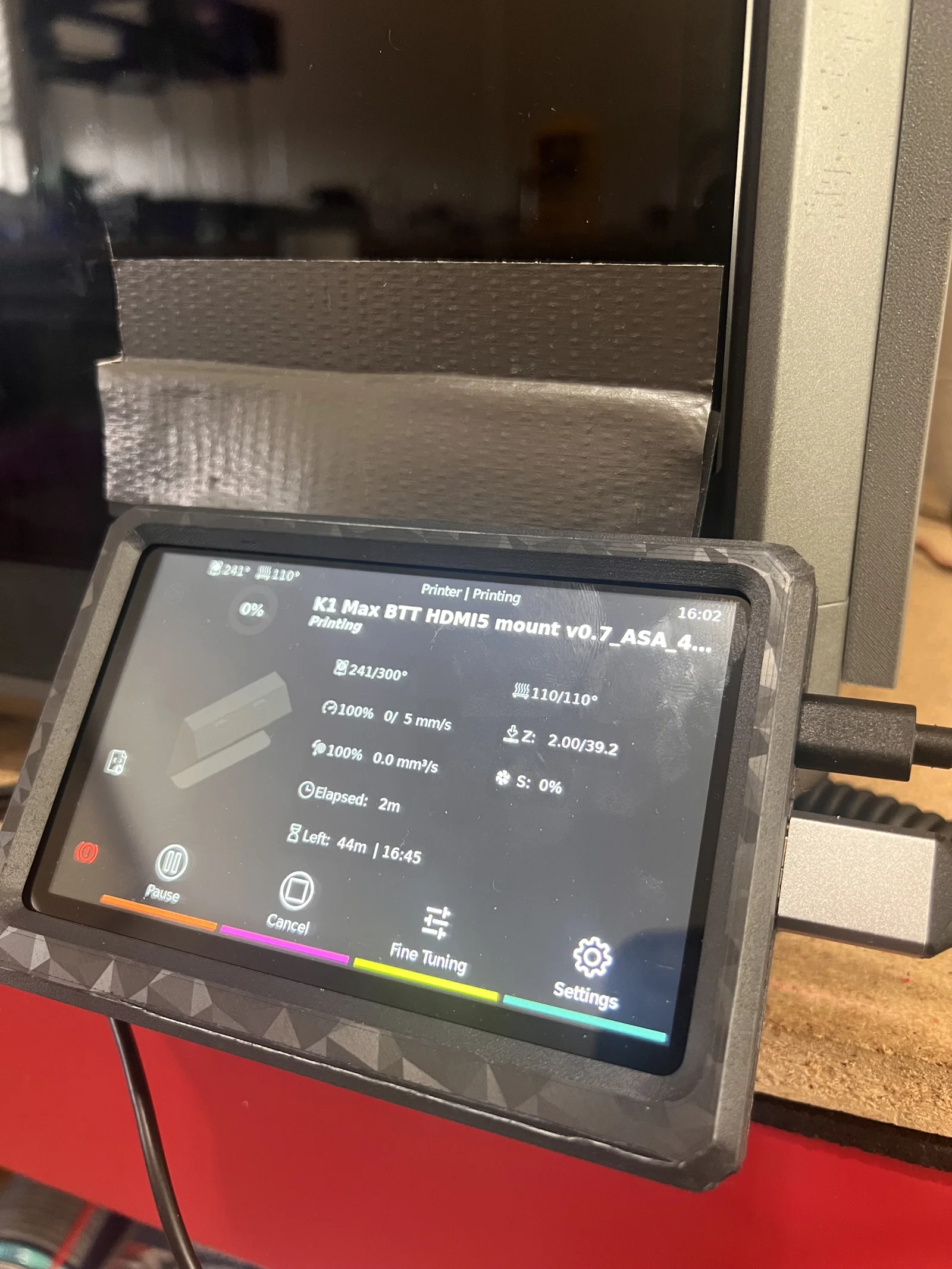

Chinstrap's K1 Max BTT HDMI 5 Mount v1.0

Mình nâng cấp Creality K1 Max lên Manta M5P () và đổi màn hình sang BTT HDMI 5. Mình làm cái mount này vì lúc đó chưa thấy ai có sẵn. File .3mf có kèm thiết lập OrcaSlicer cho K1 Max.

Tính năng

• Không cần heat inserts
• Chừa đúng mức khoảng hở tối thiểu để cửa không bị cạ vào màn hình.
• Giữ được thẩm mỹ mặt ngoài của K1 Max.
• Các ngàm kẹp giữ mặt trước vào mặt sau in được không cần supports và cứng cáp hơn đa số mẫu khác.
• Nút “flip screen” và nút âm lượng bấm/đụng tới dễ.
• Tất cả cổng đều dùng được.

BOM

• Màn hình BTT HDMI 5 - https://amzn.to/4aekQni
• Model này
• Cáp Micro HDMI góc 90 độ - mình dùng loại này dù HDMI 5 có kèm cáp. Đầu adapter micro HDMI đi kèm dài quá nên không vừa phần đáy của K1 Max. https://amzn.to/3TEbUAD
• 4 cái vít M3x8

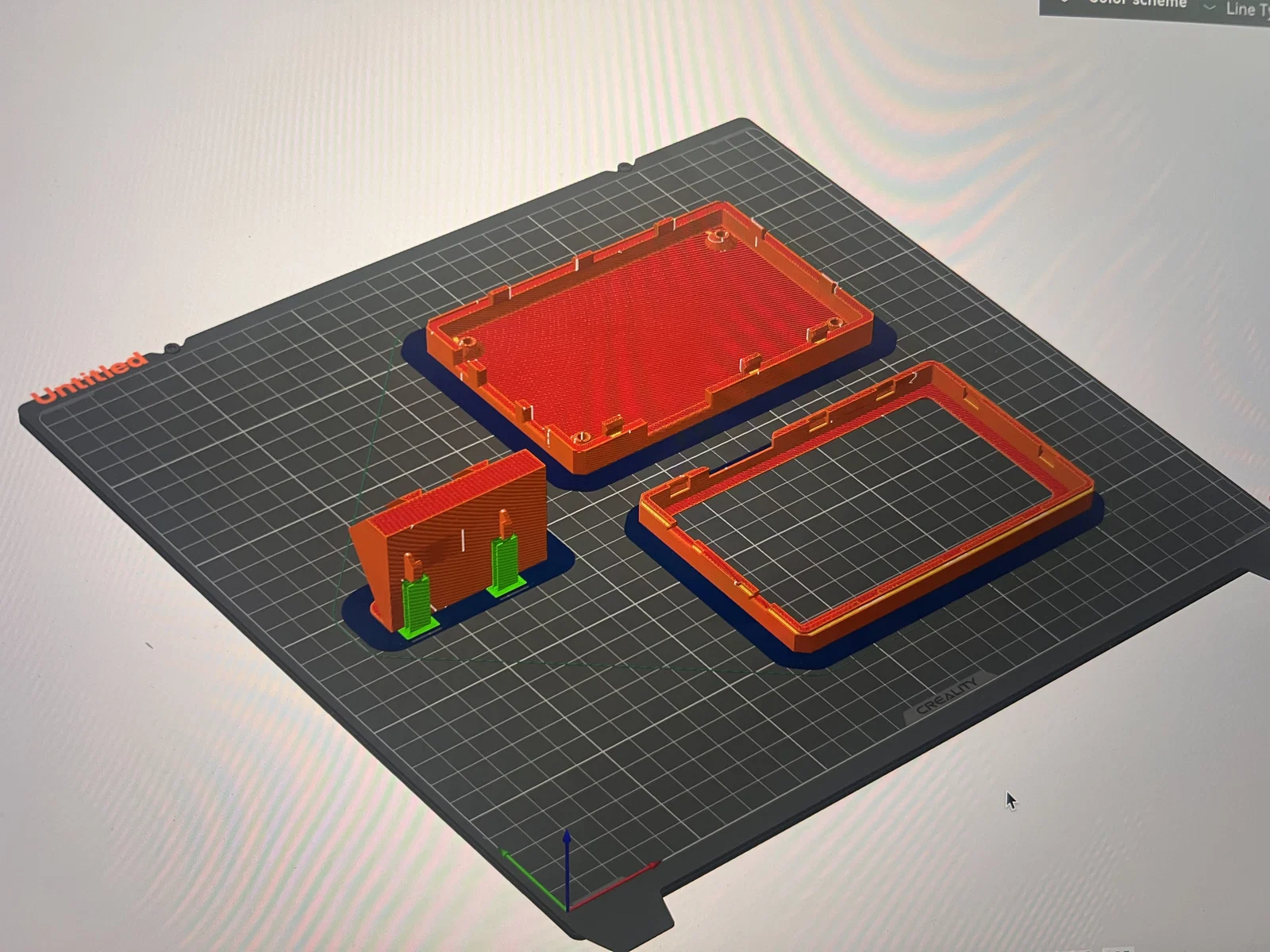

Thiết lập in khuyến nghị:

• PETG/ASA/ABS hoặc tốt hơn
• Layer height 0.12–0.16
• Line width 0.5 hoặc 0.6
• 4 walls
• Top và bottom tổng 1 mm
• Thời gian mỗi lớp 5 giây
• Supports chỉ cần cho phần adapter ở 2 cái móc.

Hướng dẫn

1. In model.
2. Cắm cáp Micro HDMI và USB vào M5P.
3. Bắt màn hình vào tấm lưng bằng 4 vít M3x8, siết từ phía ngoài tấm vào phần màn hình.
4. Gài tấm mặt trước vào tấm mặt sau.
5. Trượt adapter vào tấm mặt sau theo rãnh dovetail.
6. Canh 2 móc của adapter vào các khe màn hình cũ ở phía trên, rồi trượt xuống.
7. Cắm cáp USB và HDMI vào màn hình.
8. Nếu bạn thích thiết kế này thì để lại make/like/rating giúp mình nha, hoặc góp ý thêm các chỗ có thể cải thiện.

Cảm ơn @henlor vì model CAD của K1, nhờ vậy mình trích được đúng kích thước, tiết kiệm rất nhiều thời gian.

Chúc in vui!
