Vỏ màn hình BTT HDMI5 v1.1 (BTT HDMI5 v1.1 screen case)

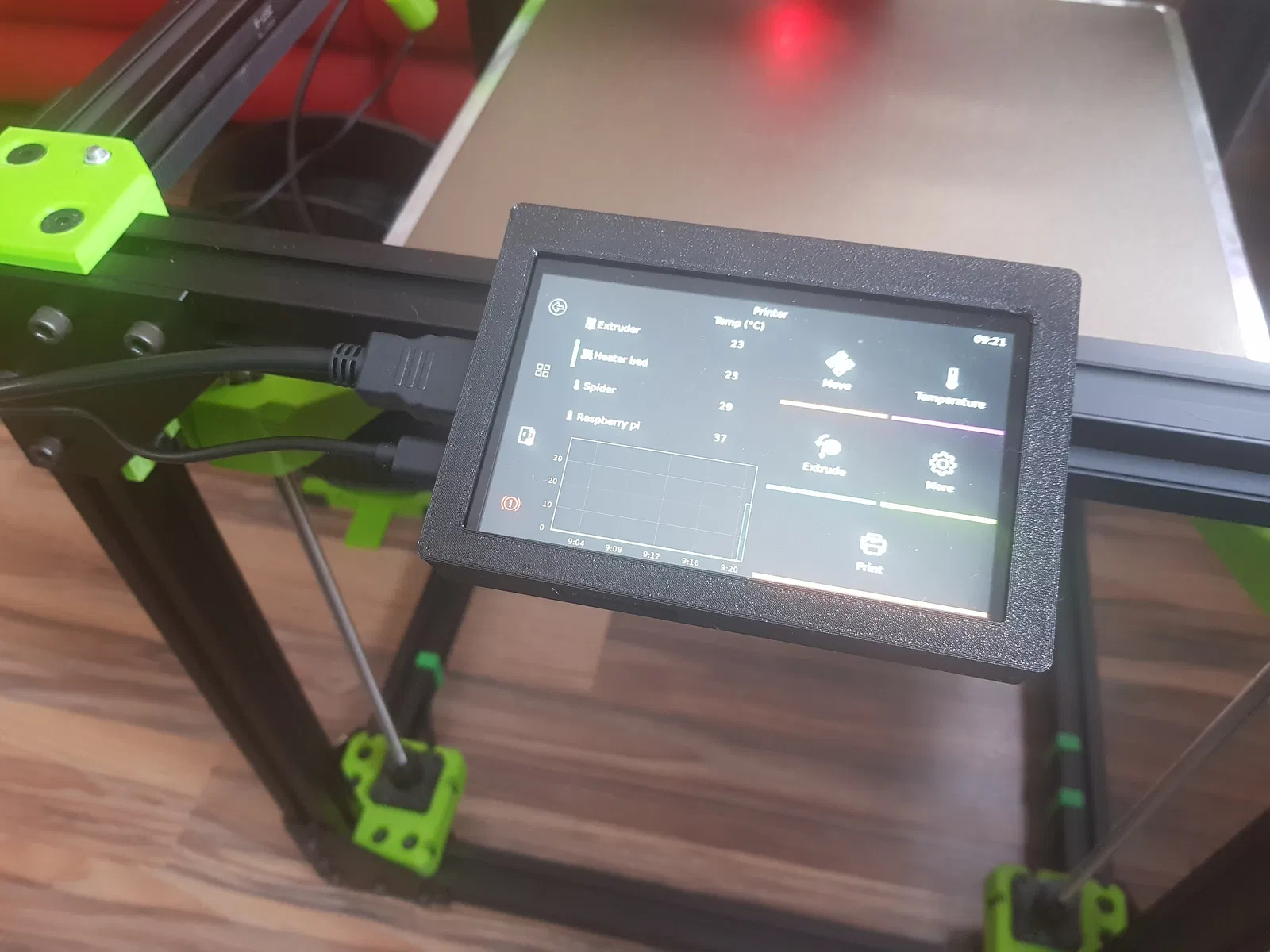

Đây là vỏ (case) cho BigTreeTech HDMI5 1.1. Màn hình được bắt vít vào phần “back”, còn phần “front” của case sẽ gài (snap) vào phần “back”.

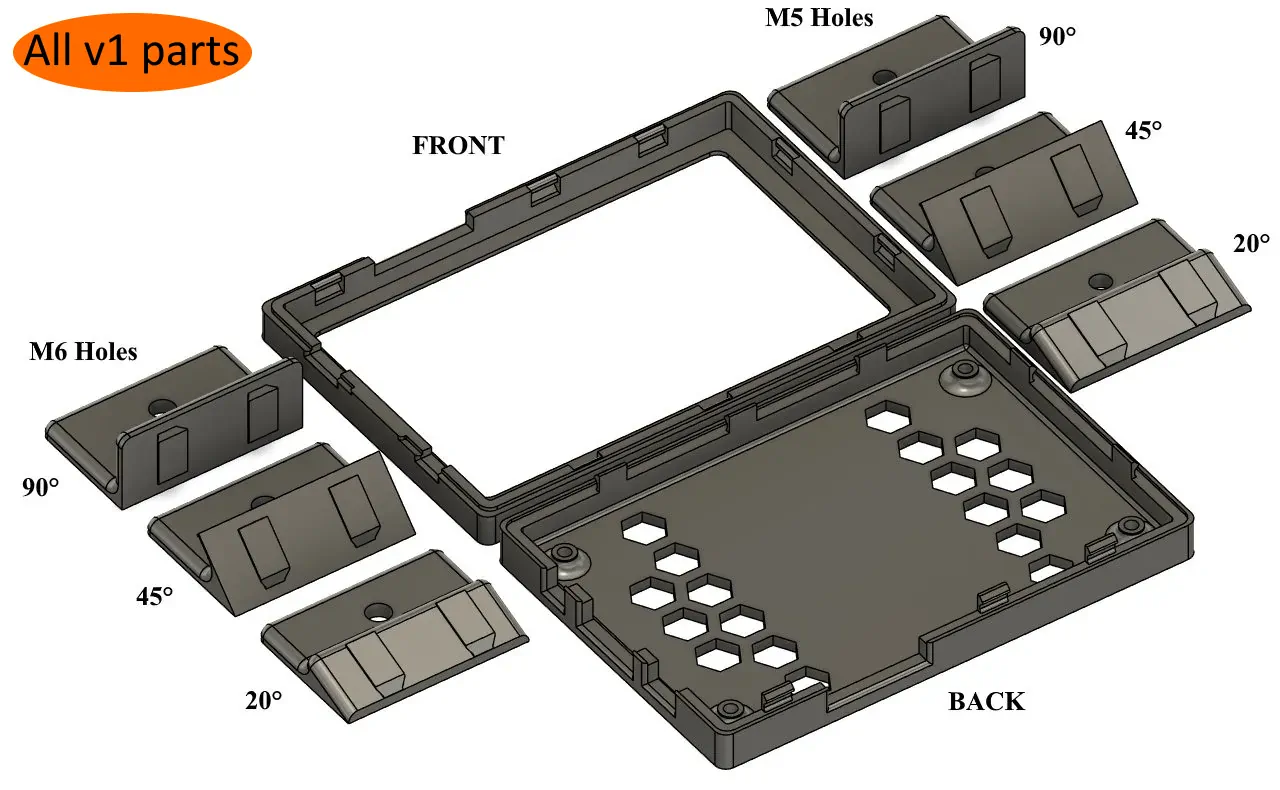

Có 3 loại pát góc (angle bracket) khác nhau (25°, 45° hoặc 90°) để trượt vào phần “back”. Mỗi pát có lỗ M6 hoặc M5 để bắt mount.

Pát và case có thể lắp theo kiểu để dây cáp nằm bên trái hoặc bên phải.

Printing settings:

• 0.2 layer height
• 3 perimeters, bottom and top
• 15% gyroid infill
• No supports

Pát được thiết kế để fit khít, nên tùy độ chính xác của máy in mà có thể sẽ rất khó trượt vào phần “back”.

(Nếu bị kẹt khi lắp pát vào phần “back”, bạn có thể thử dùng slicer để giảm scale pát xuống còn 98–99%.)

Các ngàm gài (snap connectors) trên phần “back” không được cứng lắm do hướng in, nên lúc lắp/tháo làm nhẹ tay chút (xem update 2024-11-02 để có cải tiến).

PARTS REQUIRED FOR MOUNTING : 1pcs - T-nut M6 hoặc M5

Update:

2024-01-01

• Đã thêm file STEP cho tất cả các phần v1.

2024-11-02

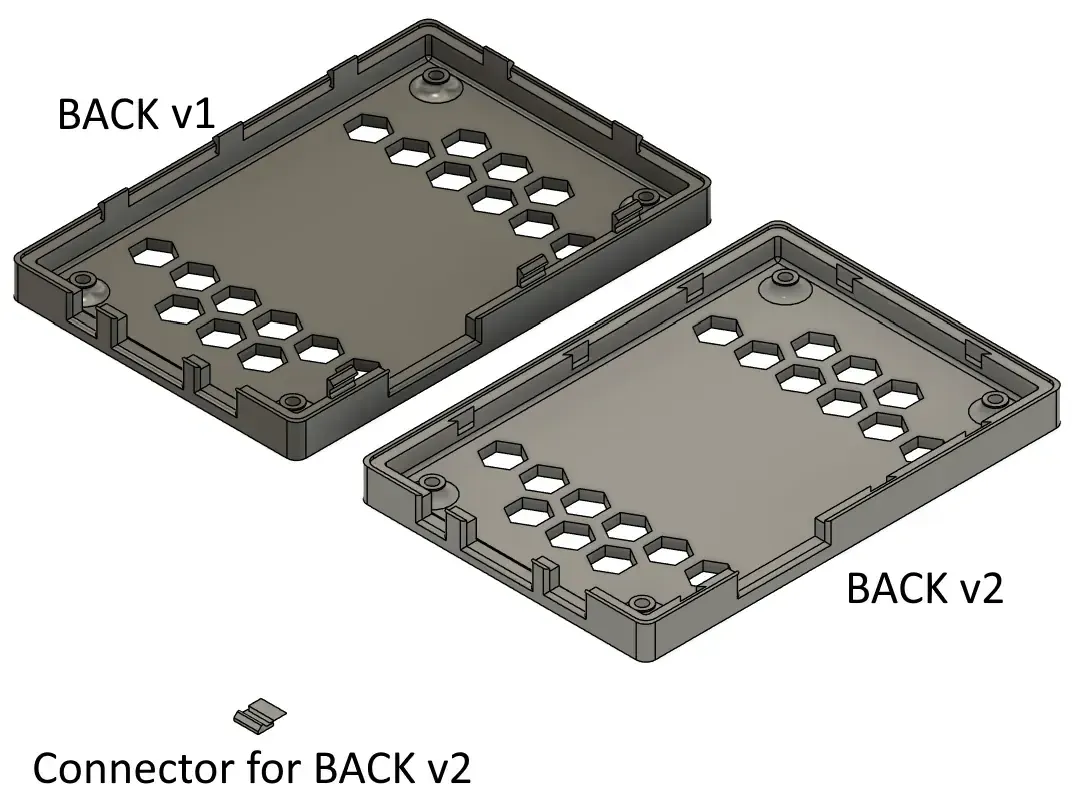

• Đã thêm model mới cho phần “back” - “Back v2”. Các ngàm gài giờ tách rời khỏi “back”, bạn sẽ cần tối đa 8 connectors.
• Đã thêm model “Back connector test” để test độ khớp giữa phần “back” và ngàm gài.
• Đã thêm 3 loại ngàm gài với dung sai khác nhau. In chúng kèm với một “Back connector test” để xem loại nào fit nhất với bạn. Bạn cũng có thể dùng slicer để scale connector cho vừa ý, hoặc đơn giản là dùng keo siêu dính. Cá nhân mình dùng bản “no gap”, dũa bớt một chút rồi ép vào phần “back"” để được fit thật khít.
