Arris DOCSIS – Cable Modem – Giá gắn rack 1RU (Rack Mount)

Tóm tắt

Mình có một cái rack mạng nhỏ, nơi đặt router và switch. Mình cũng có một modem NBN HFC (một DOCSIS cable modem). Con này do Arris sản xuất cho NBN Australia, nhưng kiểu vỏ của nó được dùng cho nhiều dòng sản phẩm khác nhau.

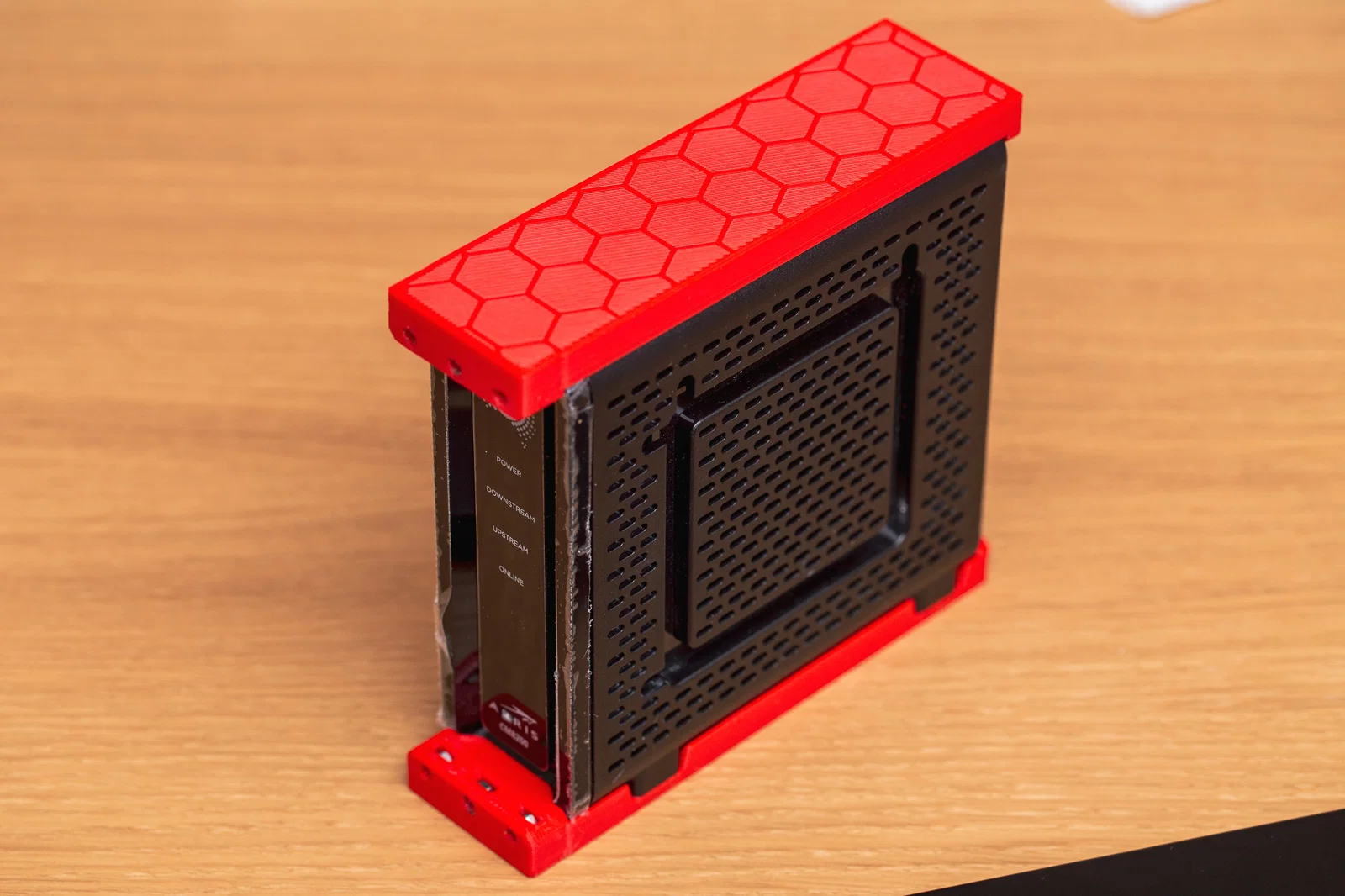

Bộ phận in 3D sẽ kẹp (snap) vào mặt trên và mặt dưới của modem. Kết hợp thêm vài con ốc và một tấm rack blank plate sẽ tạo thành một bộ rack mount chắc chắn cho thiết bị.

Linh kiện cần chuẩn bị

• 1x bộ in 3D cho ngàm Trên/Dưới (Top/Bottom Mounts)
• 4x ốc M3x8mm Socket Head Cap
• 6x ốc M3x8mm Flat Head Hex
• 10x tán (ê-cu) M3
• 1x tấm 1RU blank plate: Pulse RPP1 (~$4AU Element14: 3371439)

Hướng dẫn lắp ráp

• In các chi tiết 3D Top/Bottom

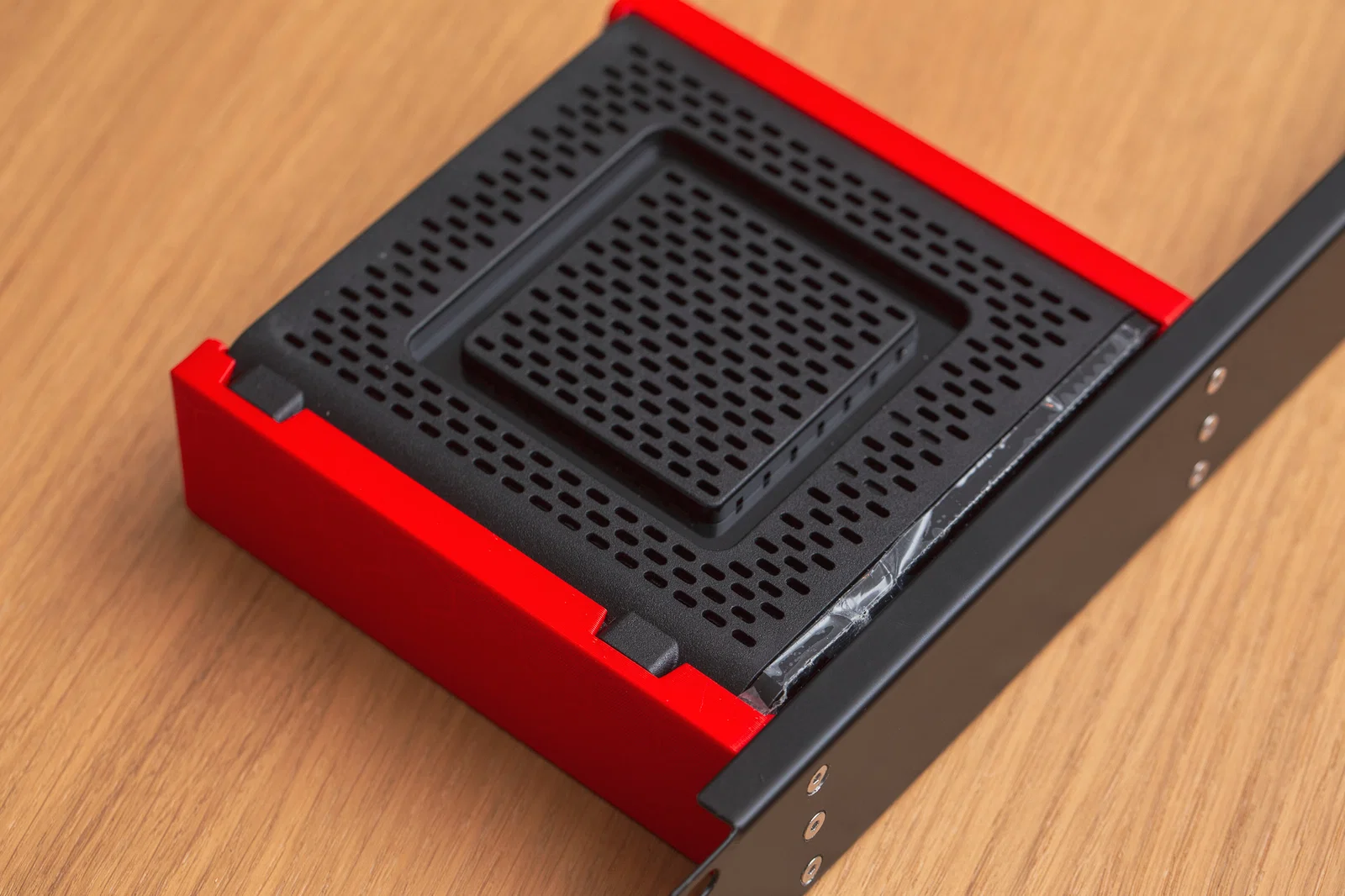

• Thử ráp với modem: các chi tiết trượt vào từ phía trước, rồi khóa lại ở phía sau
• Khoan + countersink 6 lỗ trên tấm 1RU blank plate, nhớ cẩn thận đừng khoan xuyên qua!
• Lắp tán M3 vào chi tiết in 3D, nên chấm một ít keo rất nhỏ để giữ

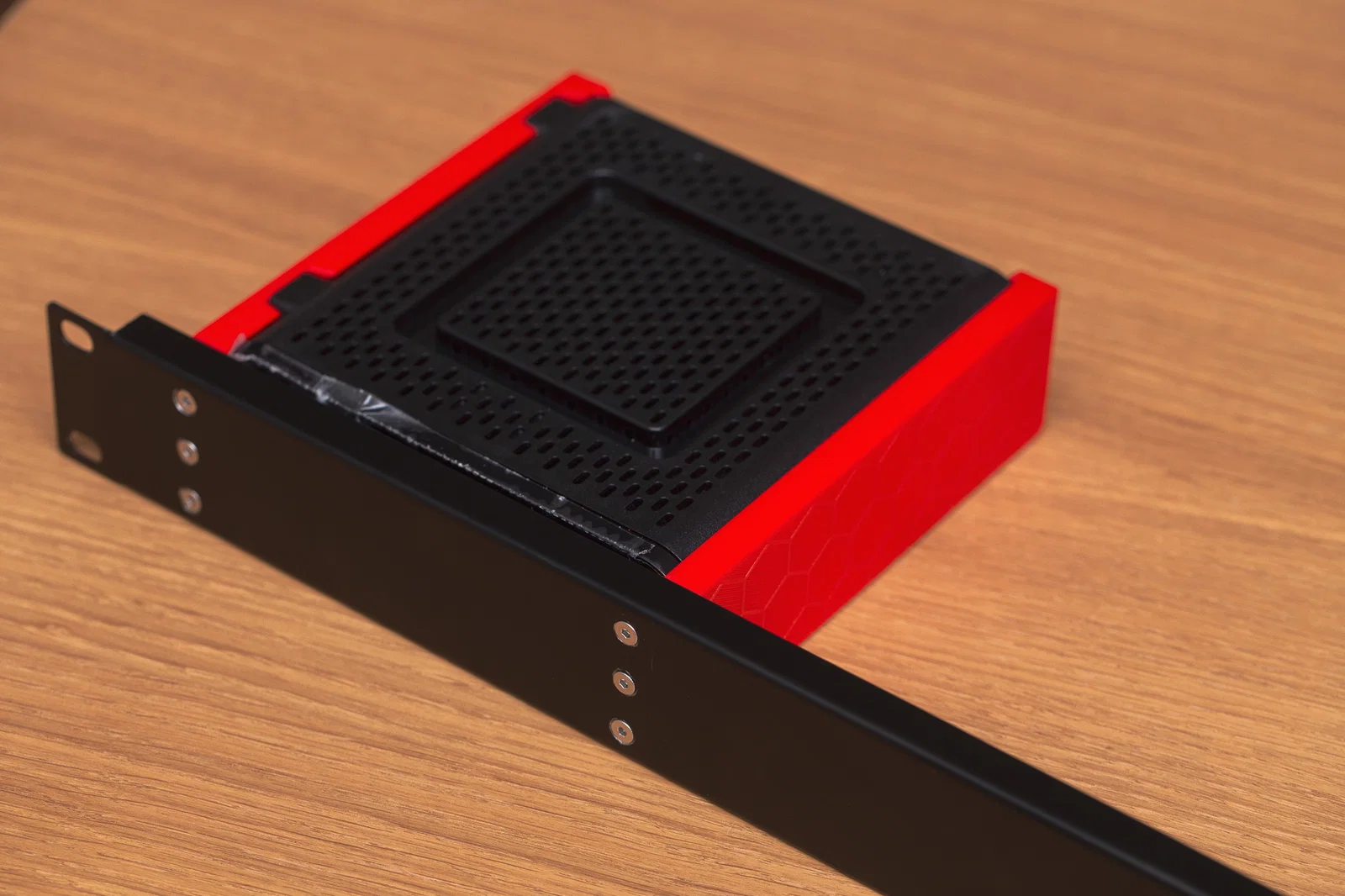

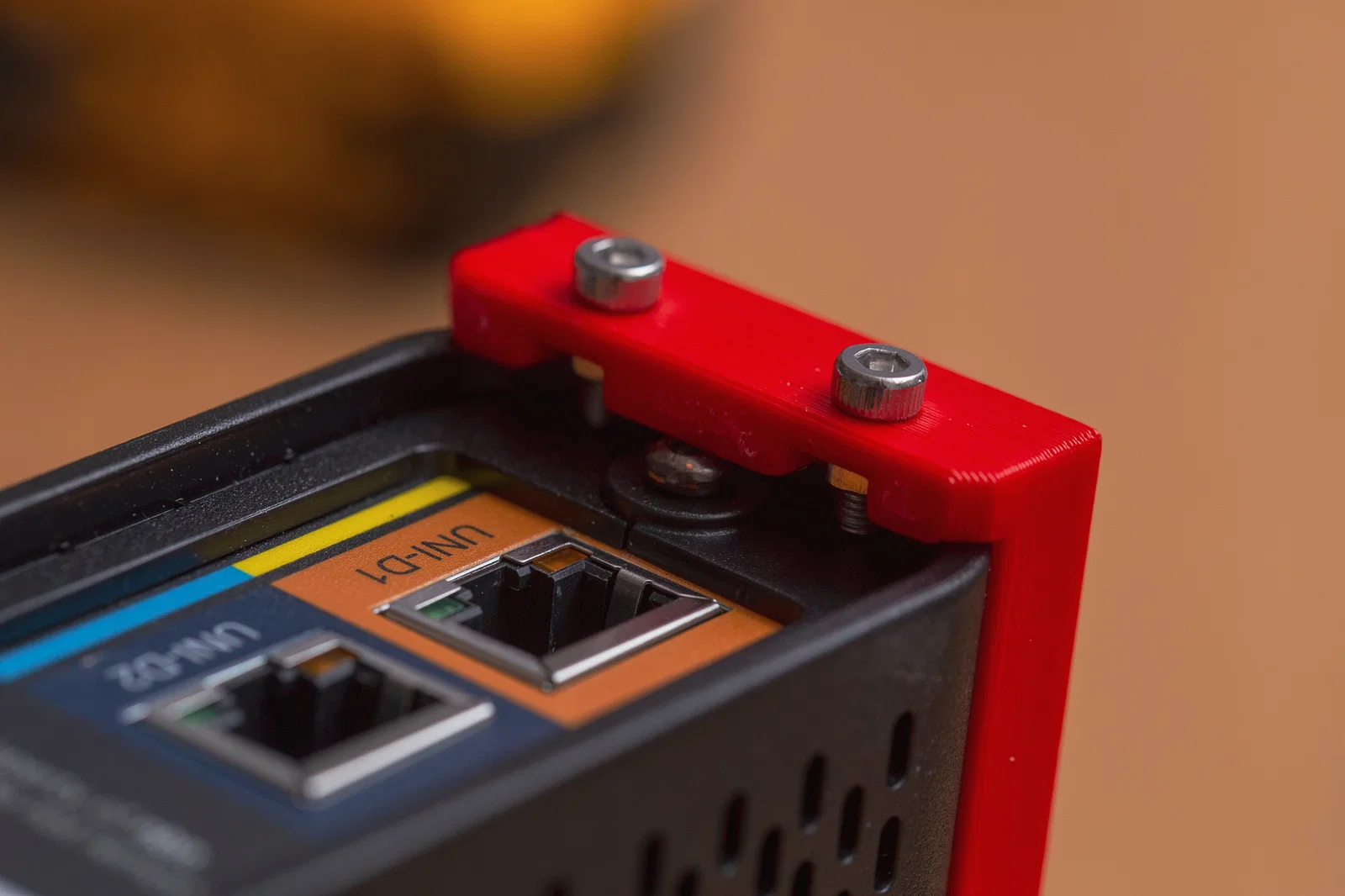

• Kẹp các chi tiết vào modem, vặn ốc M3 phía sau để khóa ngàm vào modem
• Lắp các ốc đầu bằng (flat head) xuyên qua tấm 1RU.

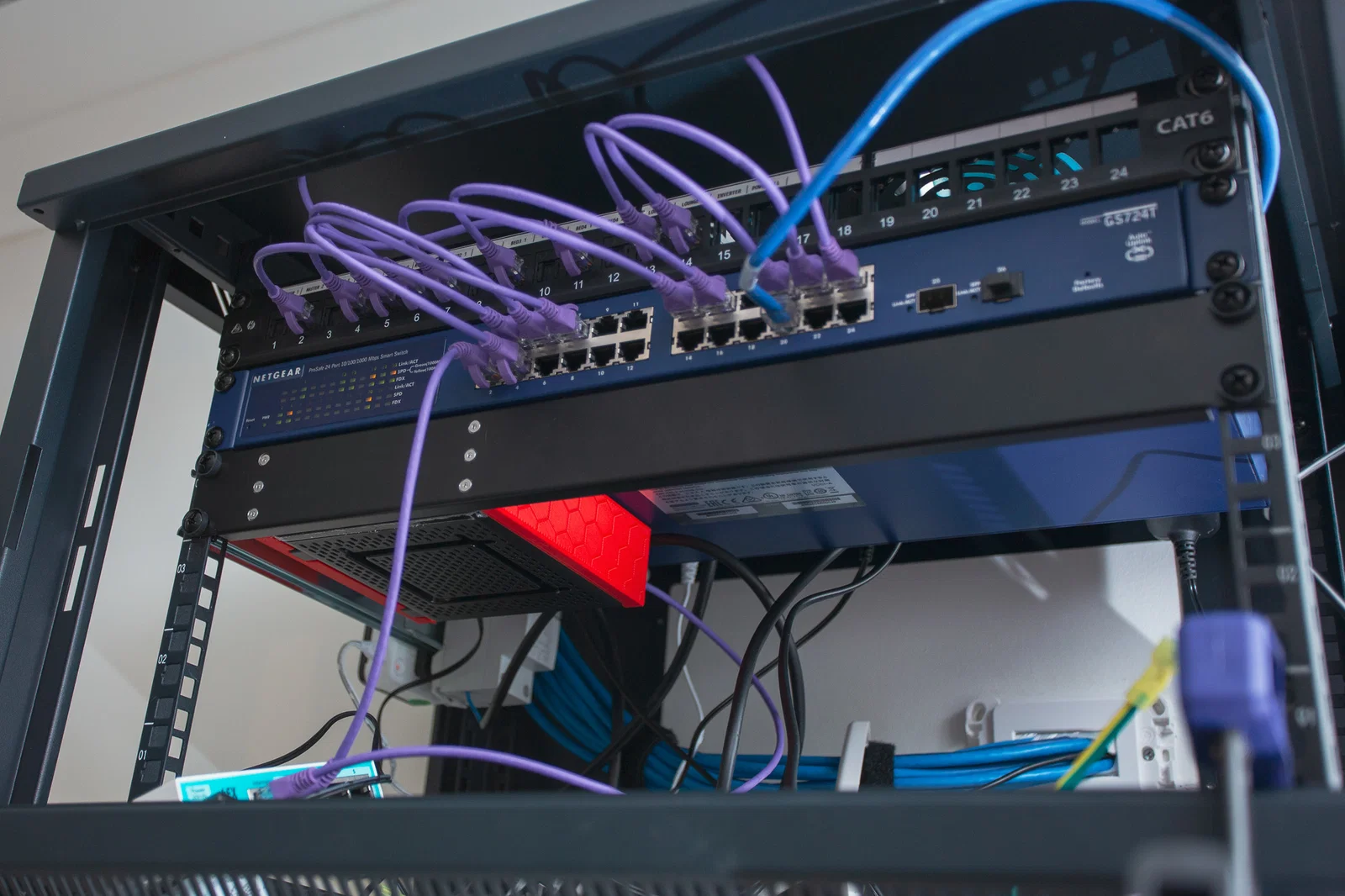

• Gắn vào rack

Mẹo in 3D

Mình dùng profile 0.35mm với nozzle 0.4mm vì mấy chi tiết này khá to.

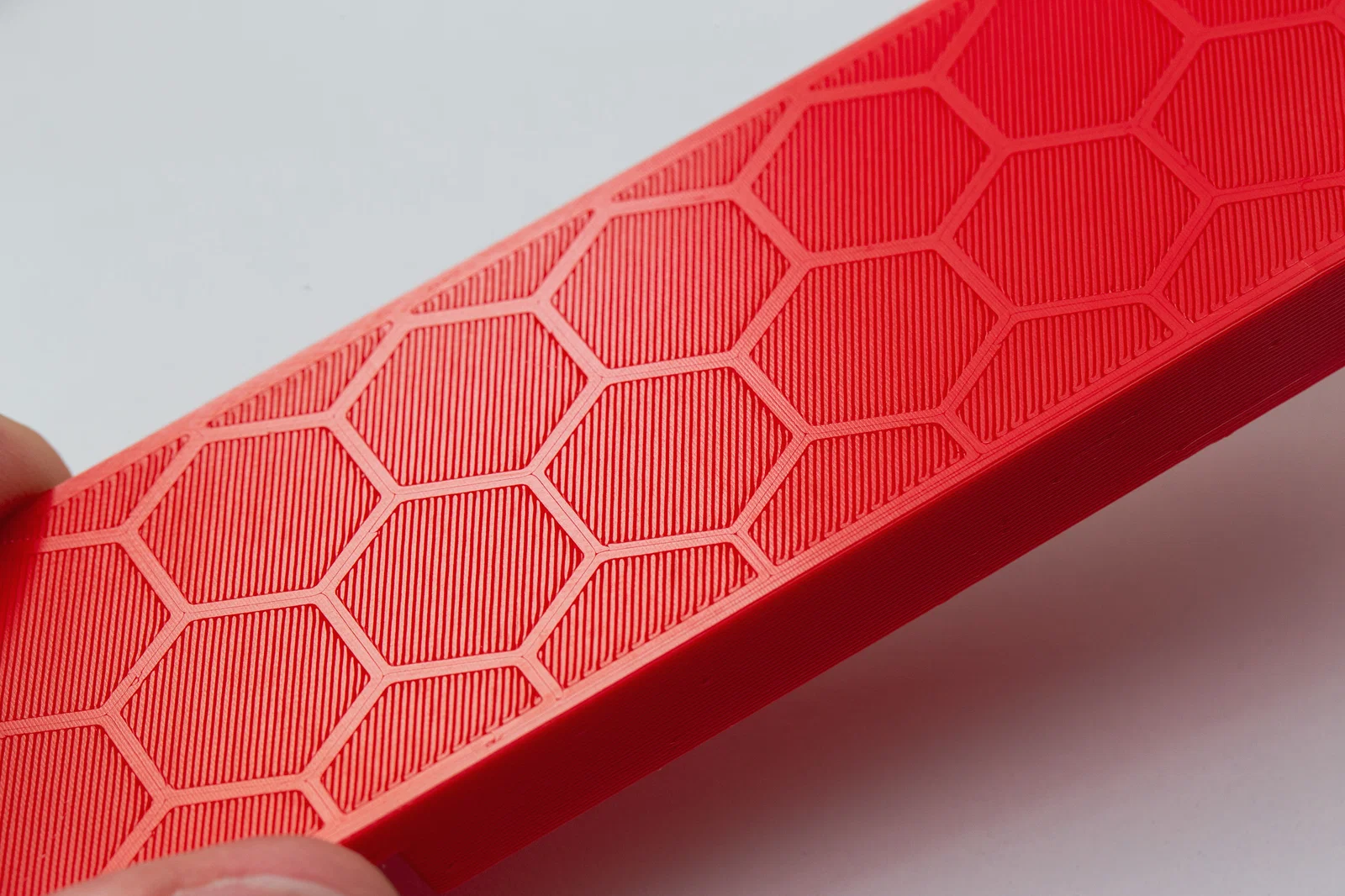

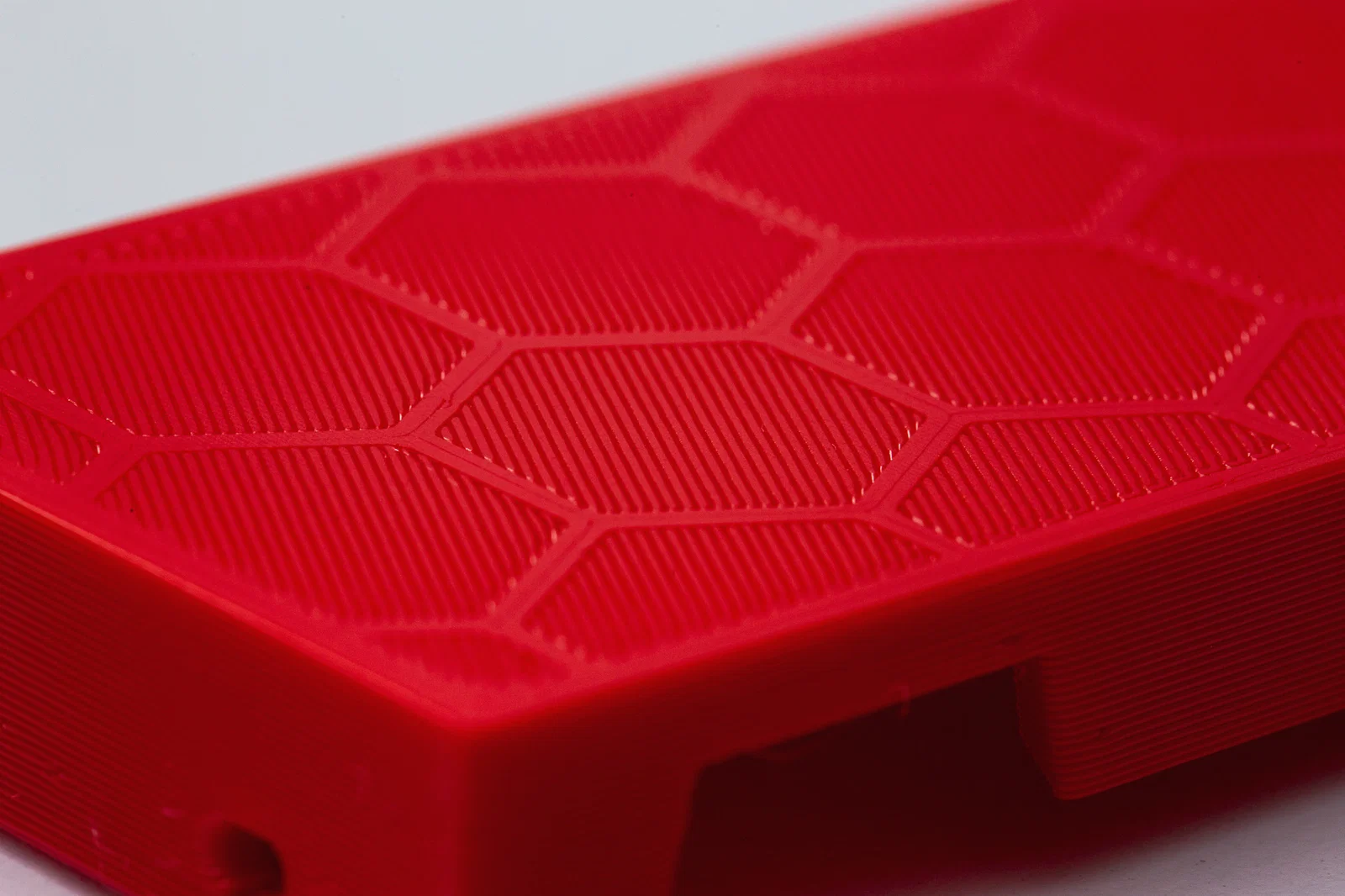

Để ra được hoa văn lục giác (hexagonal pattern) đẹp nhất ở mặt đáy của bản in, mình chỉnh extrusion width cho first layer trong PrusaSlicer lên khoảng 0.6mm, tới khi các ô lục giác không còn bị lấp bởi nhiều đoạn extrusion nhỏ li ti. Nhìn sẽ đẹp hơn nếu mỗi cạnh/đường được tạo từ một đường extrusion duy nhất.

Mình cũng tăng bridge flow rate ở layer thứ 2 bằng height-based custom modifier. Mình thấy giá trị 1.4–1.6 chạy ổn, so với mặc định 0.95.

Gợi ý remix

• Làm light-pipe cho đèn trạng thái (status LEDs)
• Chừa thêm chỗ trên tấm gắn rack để gắn keystone RJ45 jack
• Thêm quạt cho modem
