Giá đỡ hàn và bùi nhùi đồng Gridfinity 1x2

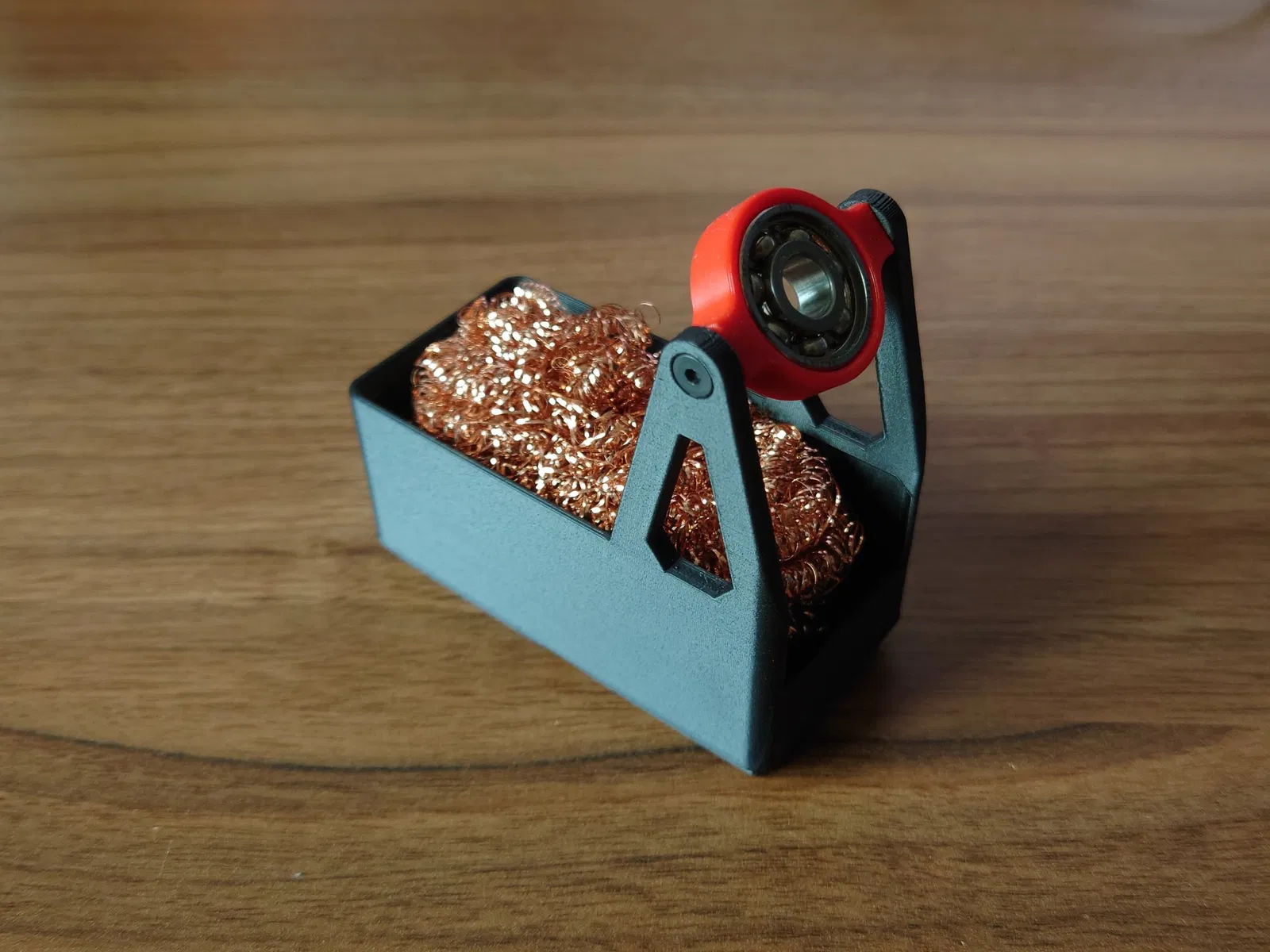

Đây là một mô hình Gridfinity nhỏ mà tôi đã làm có thể giữ mỏ hàn đang hoạt động của bạn, và có một khay cho loại bông lau bằng đồng.

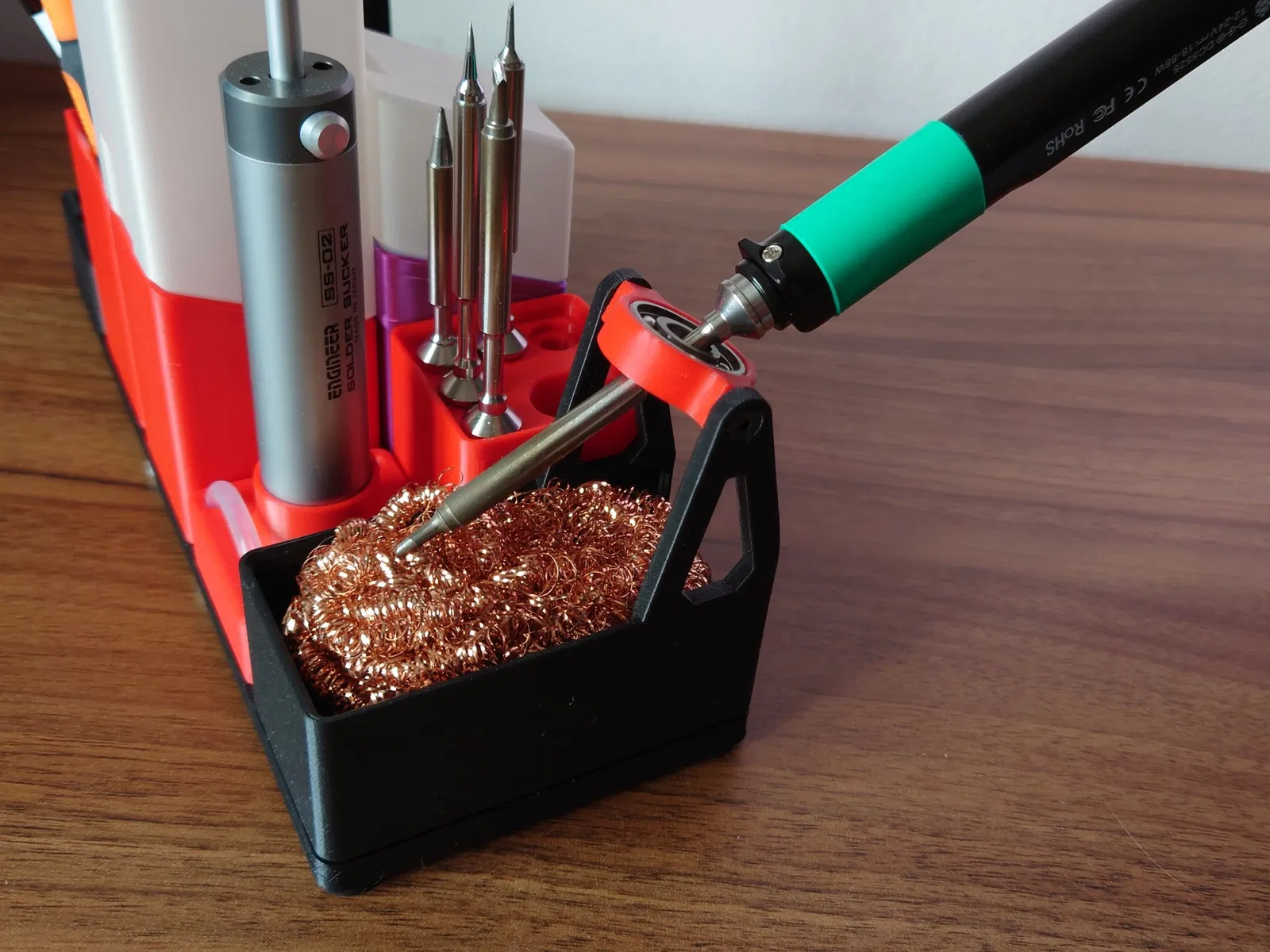

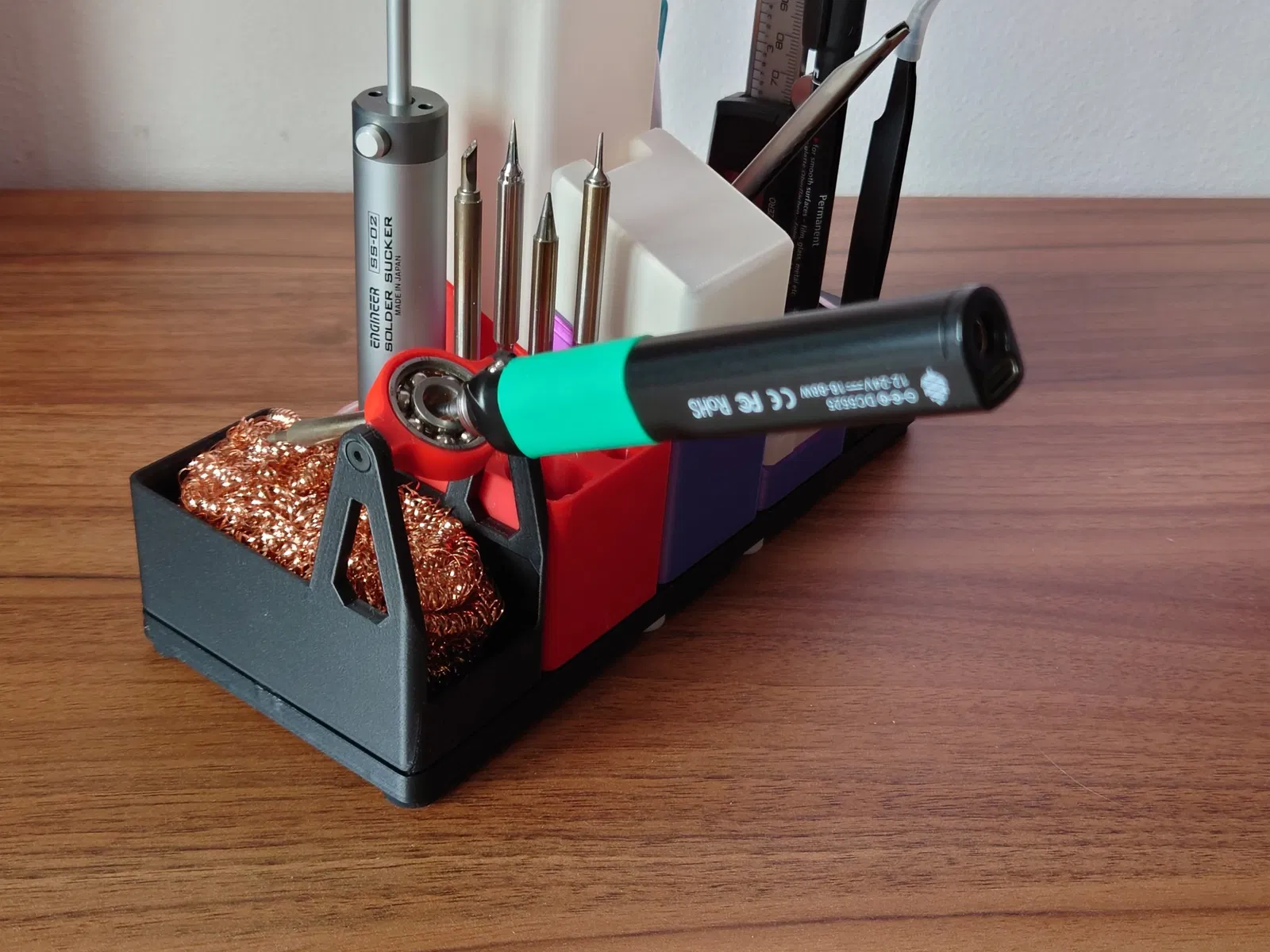

Tôi đang sử dụng nó cho Pinecil của tôi (V2), nhưng nó cũng nên hoạt động với TS-100 và các mỏ hàn nhỏ tương tự.

Tôi đã sử dụng một vòng bi 608 thông dụng cho vòng.

CẬP NHẬT 03.10.2023:

• Đã tăng đường kính vòng bi từ 22.0mm lên 22.1mm

Cập nhật 29.09.2023:

• Đã làm cho vòng dày hơn một lần nữa
• Đã thêm một mép nhỏ ở đáy của vòng để ngăn vòng bi rơi ra ngoài

Cập nhật 02.04.2023:

• Đã làm cho các tường bên cao hơn nhiều, để các mảnh hàn nhỏ không bắn ra dễ dàng.
• Đã giảm độ dày của vòng.

Cập nhật 24.02.2023:

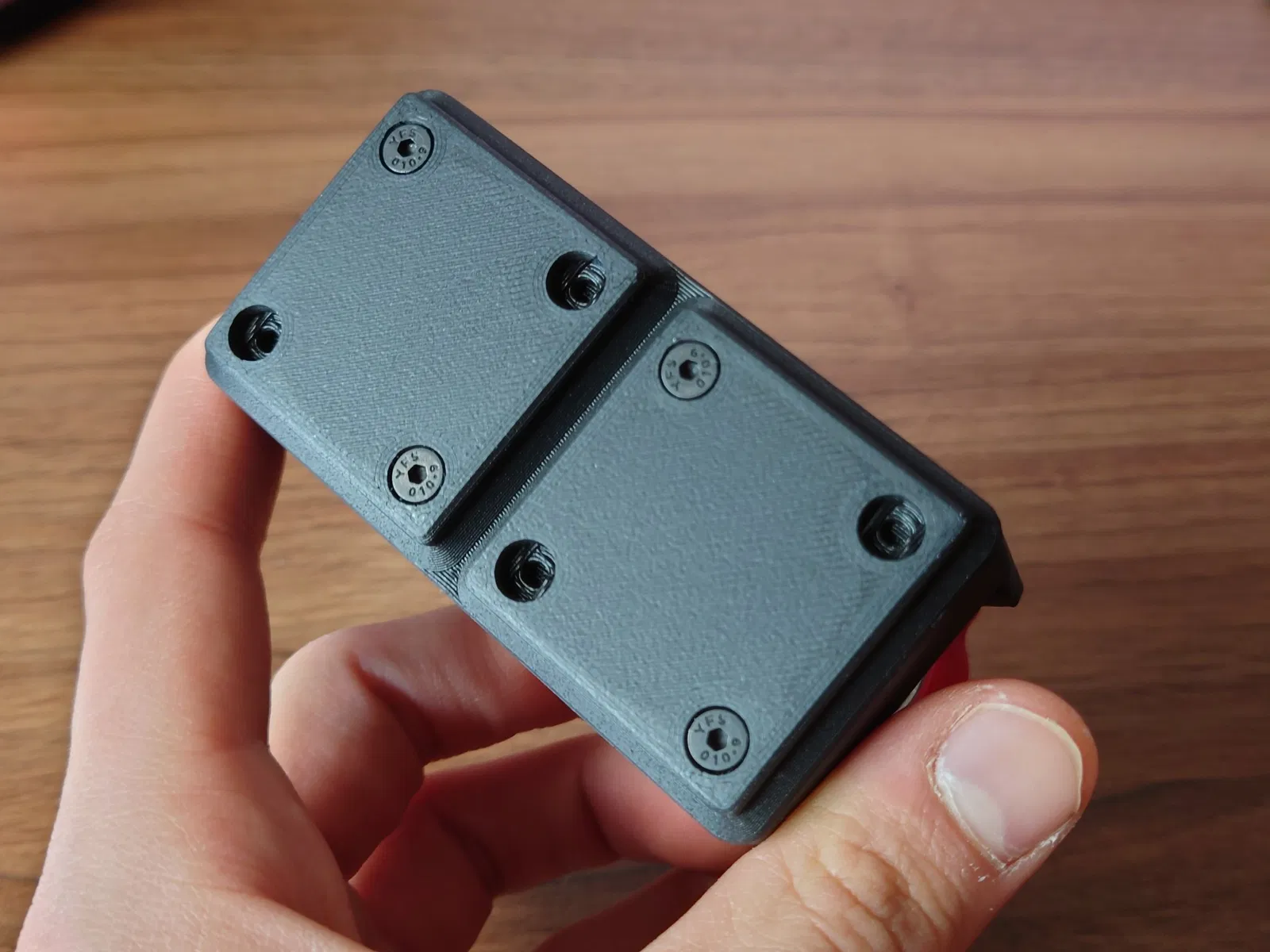

• Đã thêm phiên bản cho vít M3 chìm

Cập nhật 21.02.2023:

• Đã làm lại toàn bộ tệp dự án F360 bằng cách sử dụng tiện ích mở rộng Gridfinity này cho Fusion 360.
• Tệp F3D & STEP hiện là các tệp dự án đúng cách.
• Thùng giờ đã có lỗ vít theo kiểu Prusa đúng cách!
• Một số kích thước hiện đã khác một chút.
