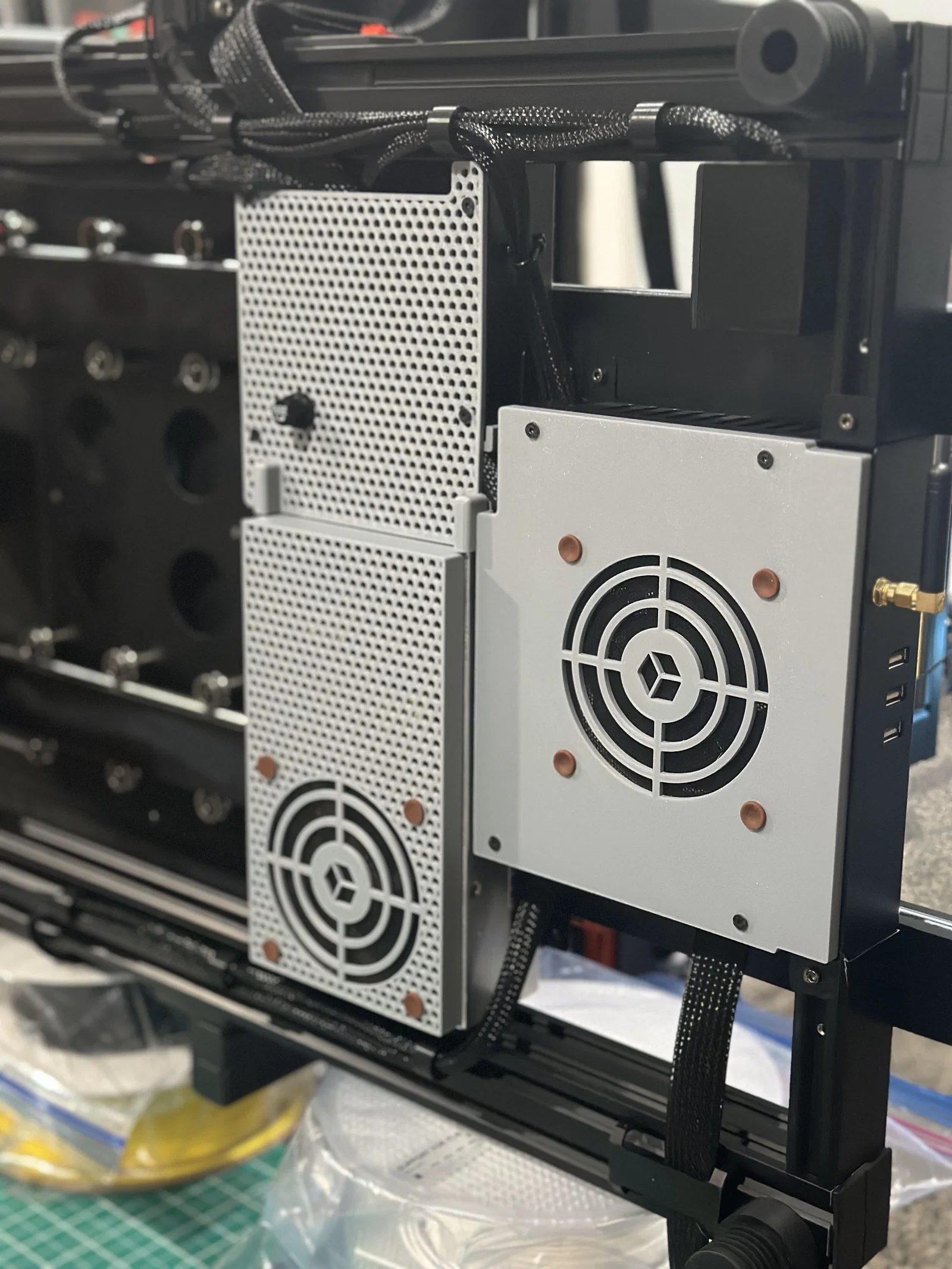

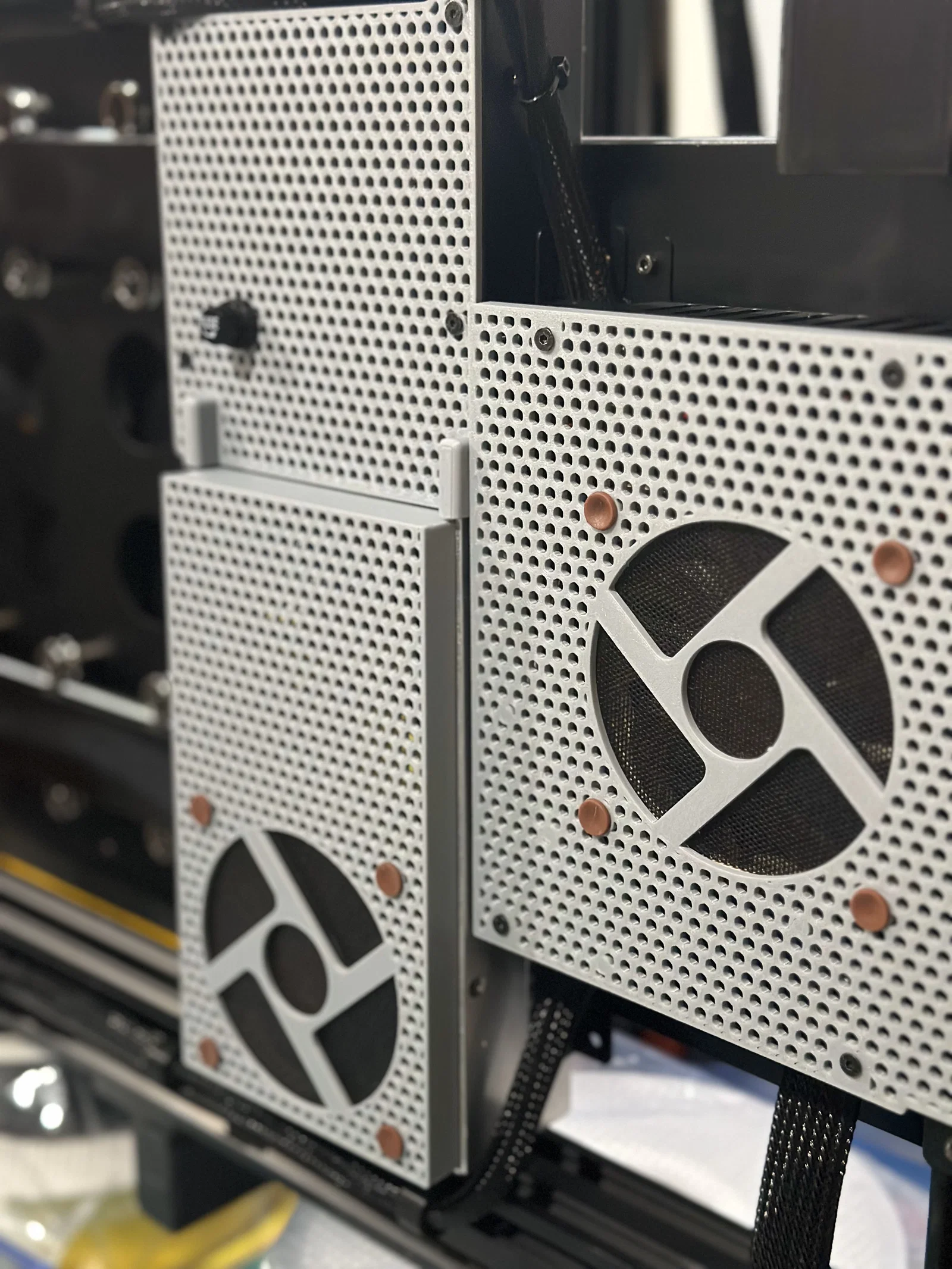

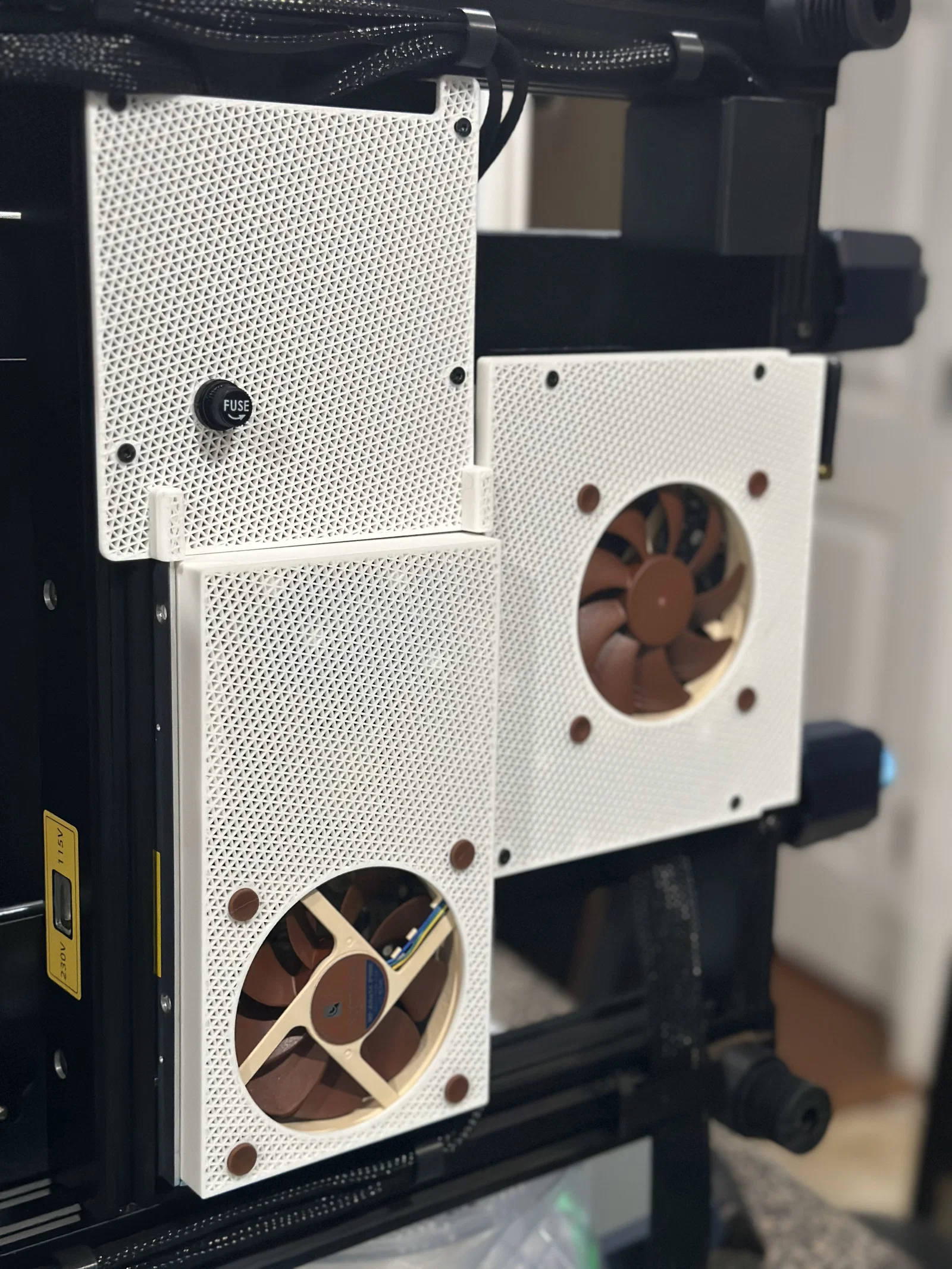

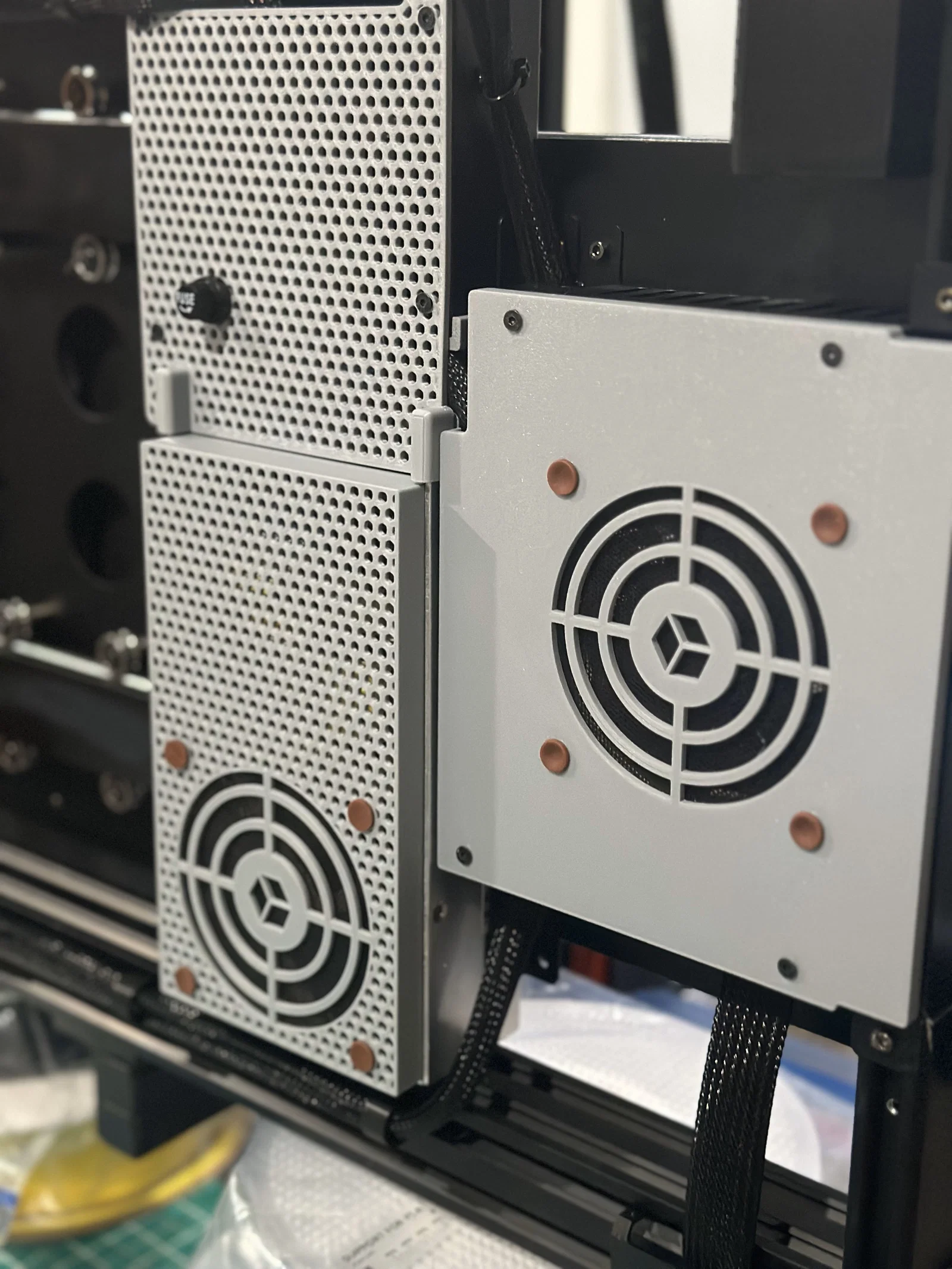

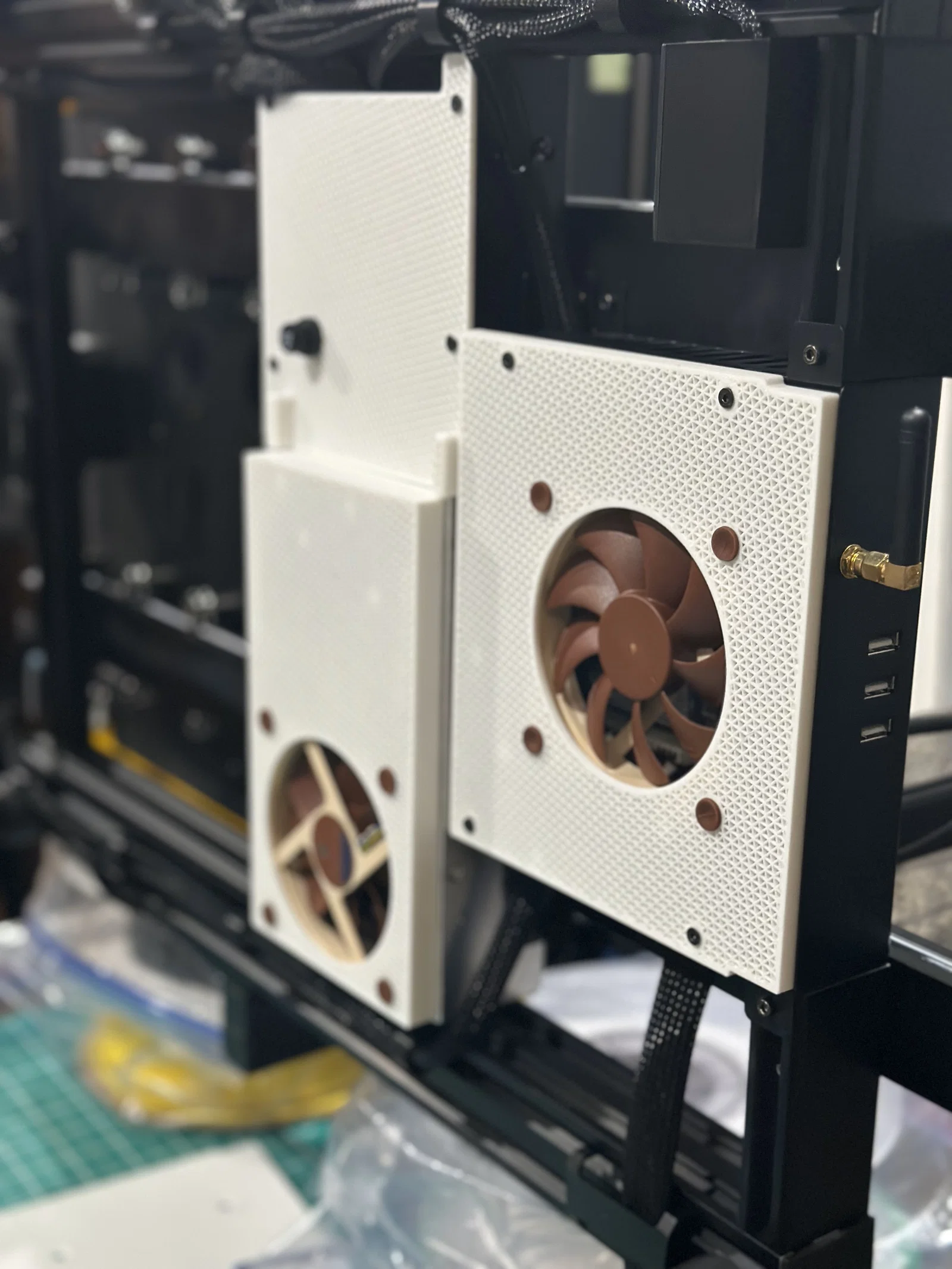

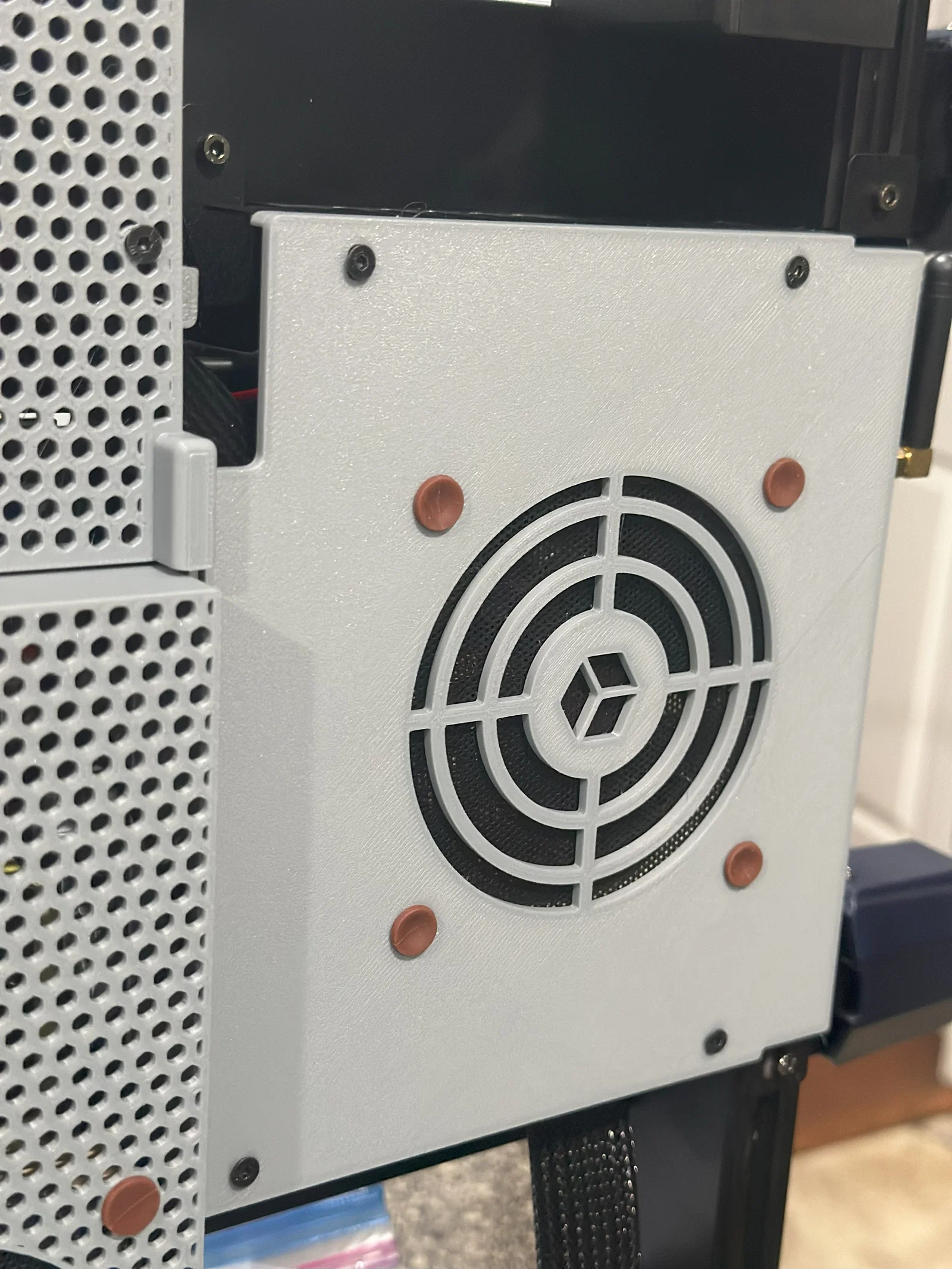

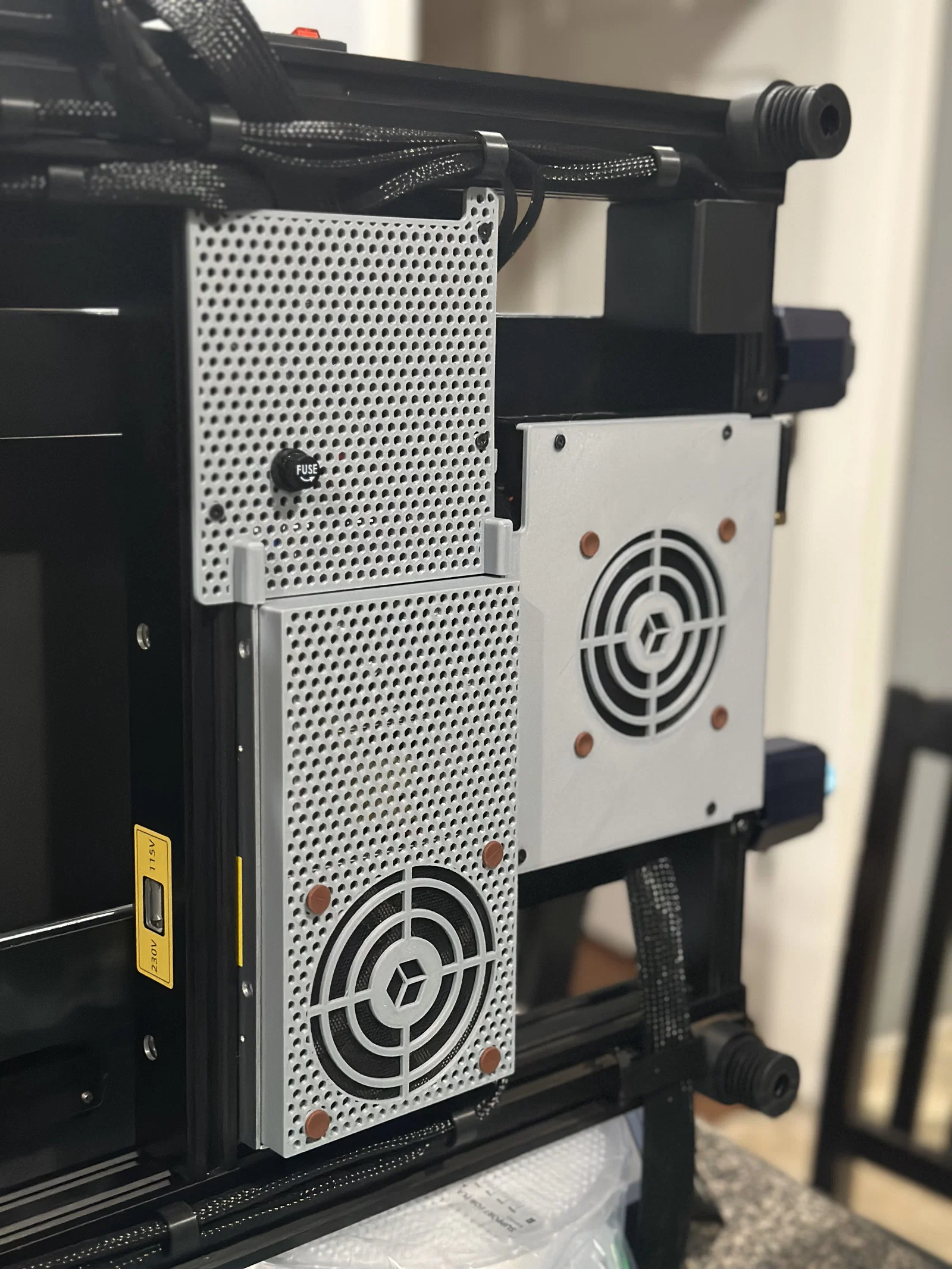

Mod quạt êm cho nắp mainboard Anycubic Kobra 2 Max (Silent Fan Mod)
Bản mod nắp mainboard cho Anycubic Kobra 2 Max giúp giảm ồn quạt mạnh: từ “gió bão” xuống khoảng 19.9 dB. Hỗ trợ quạt Noctua 12V (92x14 hoặc 80x25) kèm buck converter hạ 24V xuống 12V.
Mô tả
Dẹp tiếng ồn cái máy “gào” luôn cho rồi. Biến quạt của bạn từ kiểu như lốc xoáy thành cực kỳ êm ~19.9 dB.
Tương thích với Kobra 2 Max
Danh sách vật liệu:
Dùng quạt Noctua 12V, bạn có thể chọn 92x14mm hoặc 80x25mm — chỉ cần tải đúng file model tương ứng. Mình thích quạt 92mm hơn vì sải cánh và độ phủ tốt.

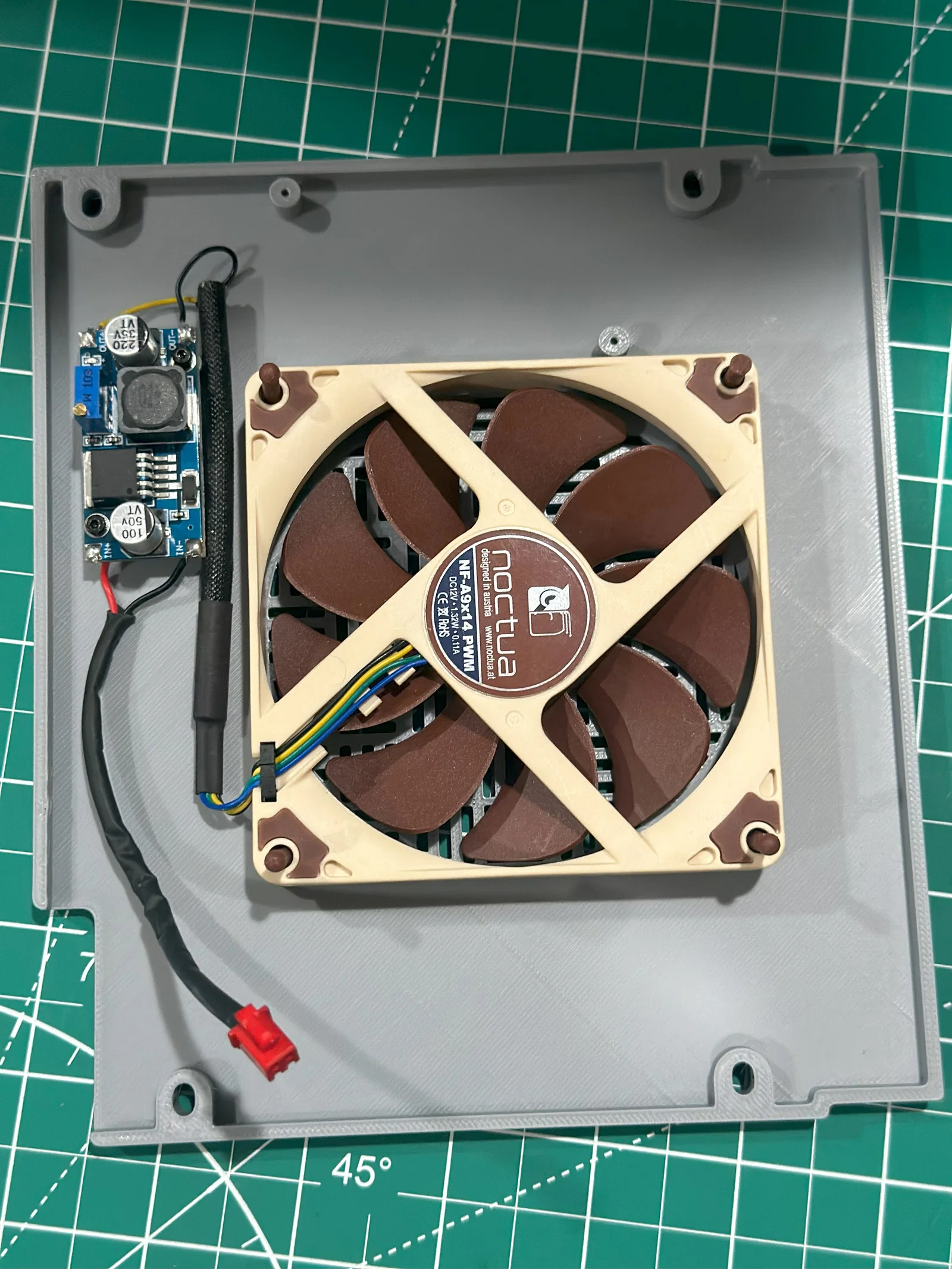

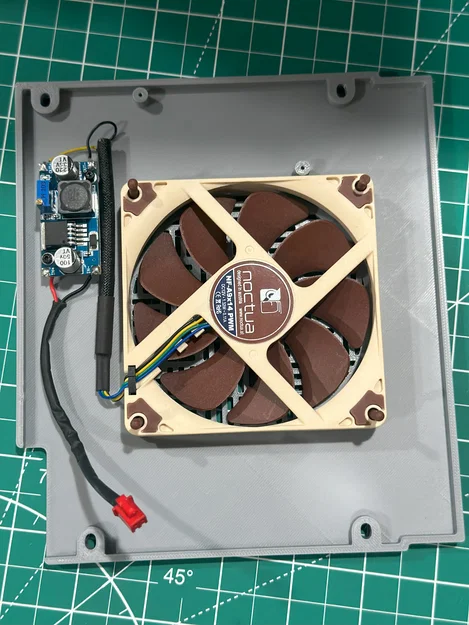

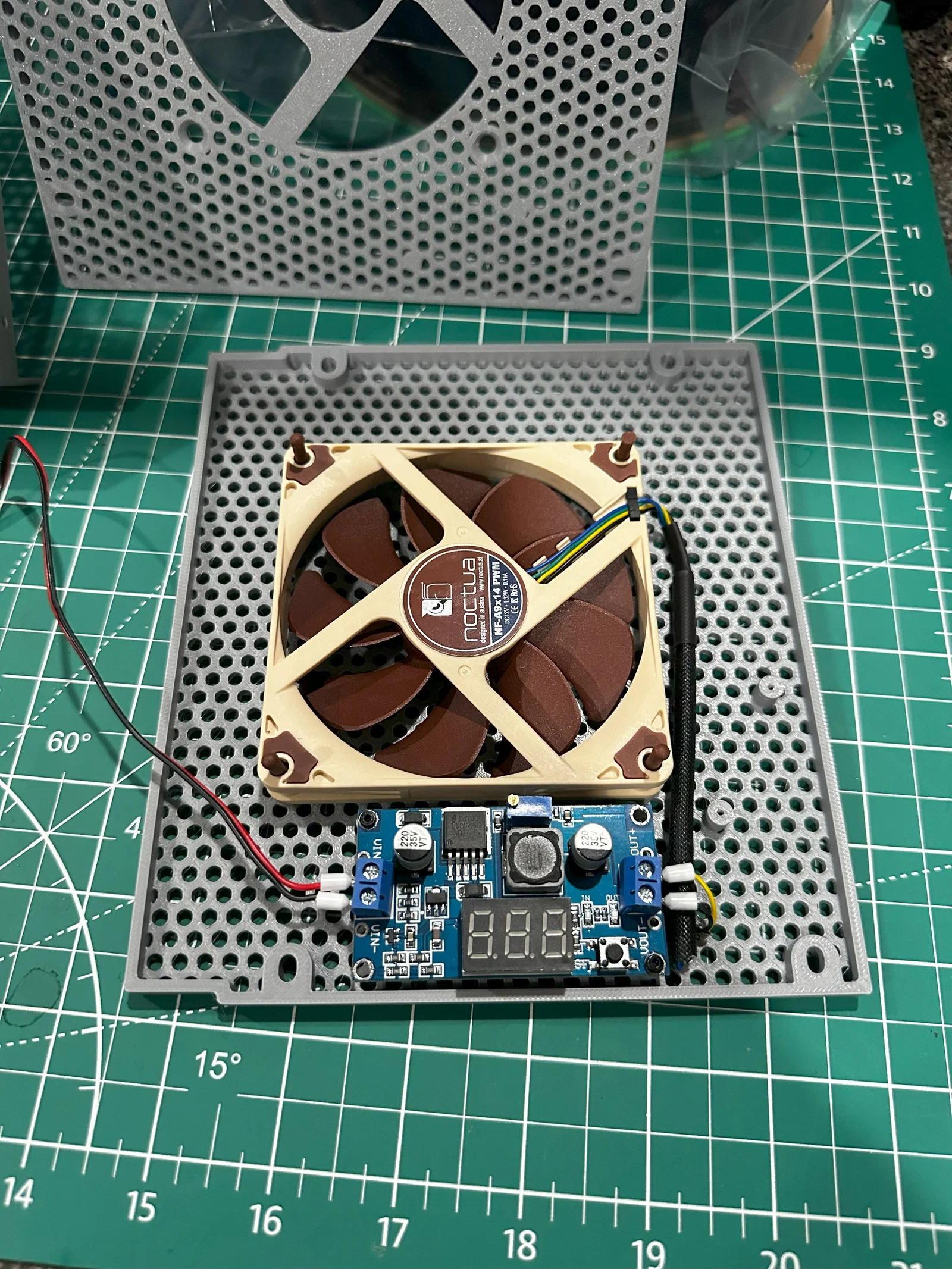

Dùng buck converter để hạ 24V từ nguồn xuống 12V cho quạt. Mình có đăng 2 lựa chọn bên dưới: bản cần hàn và bản không cần hàn dạng screw terminal. Bạn có thể dùng buck converter nào cũng được; mình đã thiết kế sẵn điểm bắt cho 2 loại này trên nắp.
Model 92x14mm: Noctua NF-A9x14 Fan
HOẶC
Model 80x25mm: Noctua NF-A8 PWM
Chọn Buck Converter. Có 3 lựa chọn: loại hàn, loại không hàn (screw terminals), hoặc Noctua chính hãng plug-and-play.
HOẶC
DC Buck Converter không cần hàn
HOẶC
Official 24v to 12v Noctua Buck Converter (Plug and play)
Tất cả các loại cover đều có sẵn lỗ bắt cho cả hai kiểu buck converter.
Dust Mesh Filter: tự làm một tấm lọc để đặt vào cover, giúp hạn chế bụi lọt vào.
Lắp đặt:
Đi dây: Dây đen là - (âm), dây vàng là + (dương), hai dây còn lại không dùng.
Chỉnh điện áp bằng vít trên biến trở (potentiometer) màu xanh về 12V
- Để bấm đầu dây gọn và chắc hơn, mình khuyên dùng ferrules cho bản buck converter không cần hàn; đây là bộ giá rẻ: Ferrule Crimping Tool Kit
Bắt ốc:
-
Buck Converter: 2 con M2x4
-
Mainboard Cover: 4 con M3x12 (tùy chọn countersink cho đẹp hơn)
-
Hướng gió quạt zin là thổi vào trong. Nghĩa là mặt logo và lưới hướng về phía mainboard.
-
Nếu bạn cần mua ốc cho dự án này thì đây:
- Hex Socket Head Screws Nuts Bolts and Washers Set Assortment M2 M3 M4 M5
- Countersunk Hex Head Screws Nuts and Bolts and Flat Washers Assortment M2 M3 M4 M5
- Nhớ ướm thử (dry fit) ốc trước khi gắn board để thao tác dễ hơn.
- Có thể dùng ốc quạt đi kèm. Mình thích dùng ngàm chống rung (anti-vibration mounts) đi kèm hơn.
- Lắp ngàm chống rung cho quạt Noctua: để dễ lắp, gắn ngàm vào cover trước rồi mới gắn quạt. Ở chân ngàm có một cái “ngàm giữ” nhỏ để tự khóa tại chỗ. Kéo ngàm đến khi phần ngàm giữ vào đúng vị trí.
- Bản Internal: đi dây cáp trục X bên trong cover
- Bản External: đi dây cáp trục X bên ngoài cover.

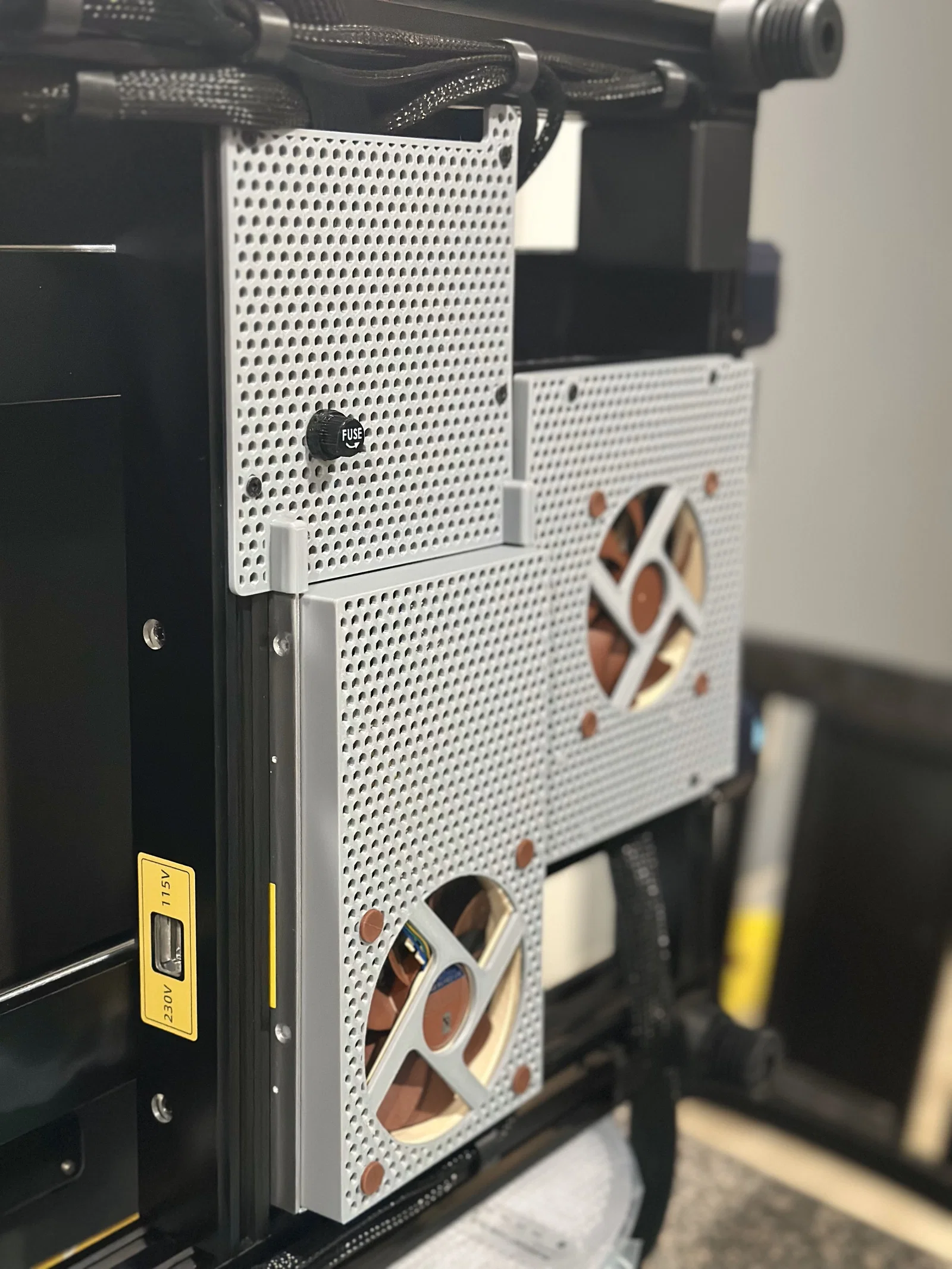

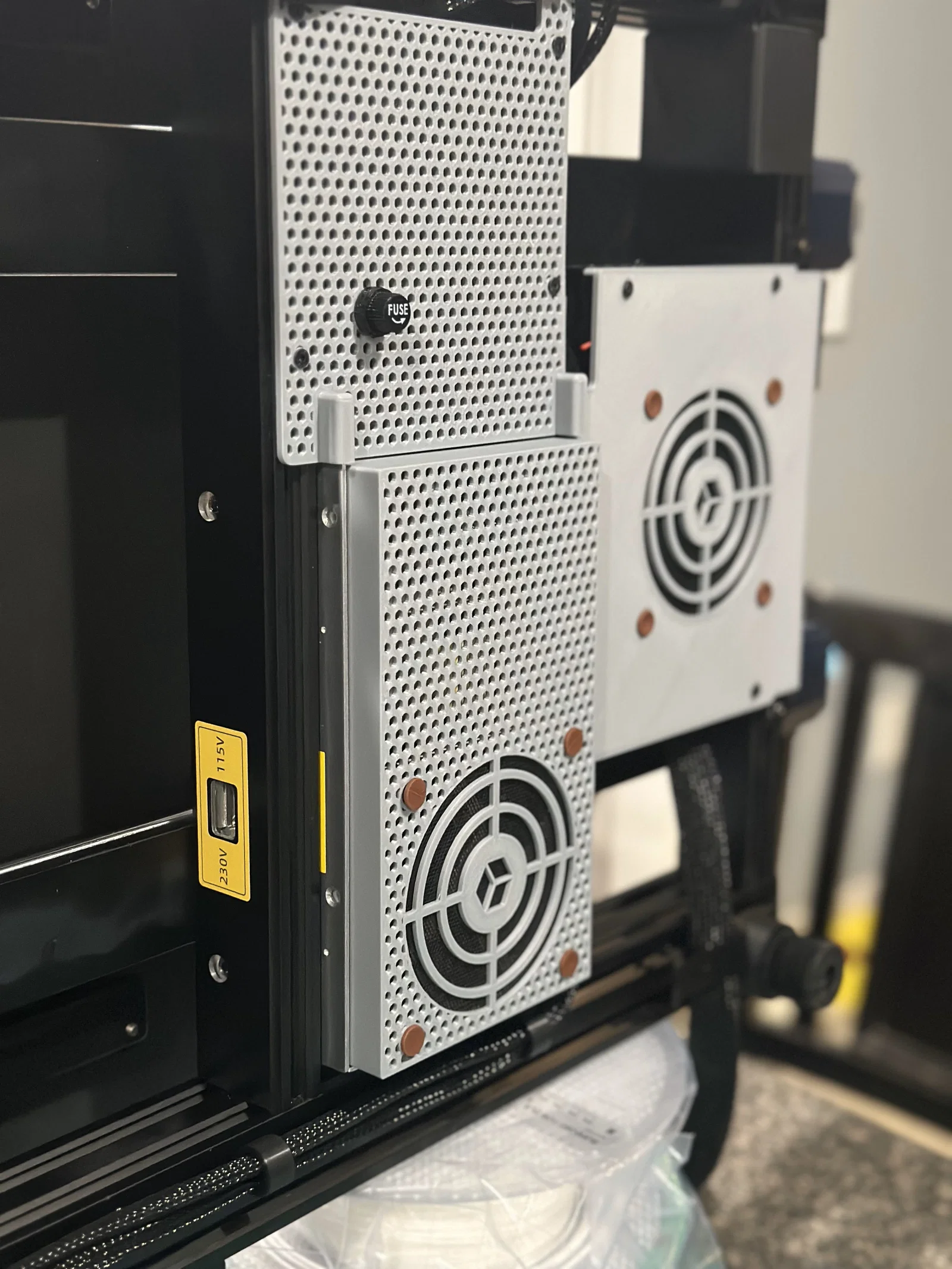

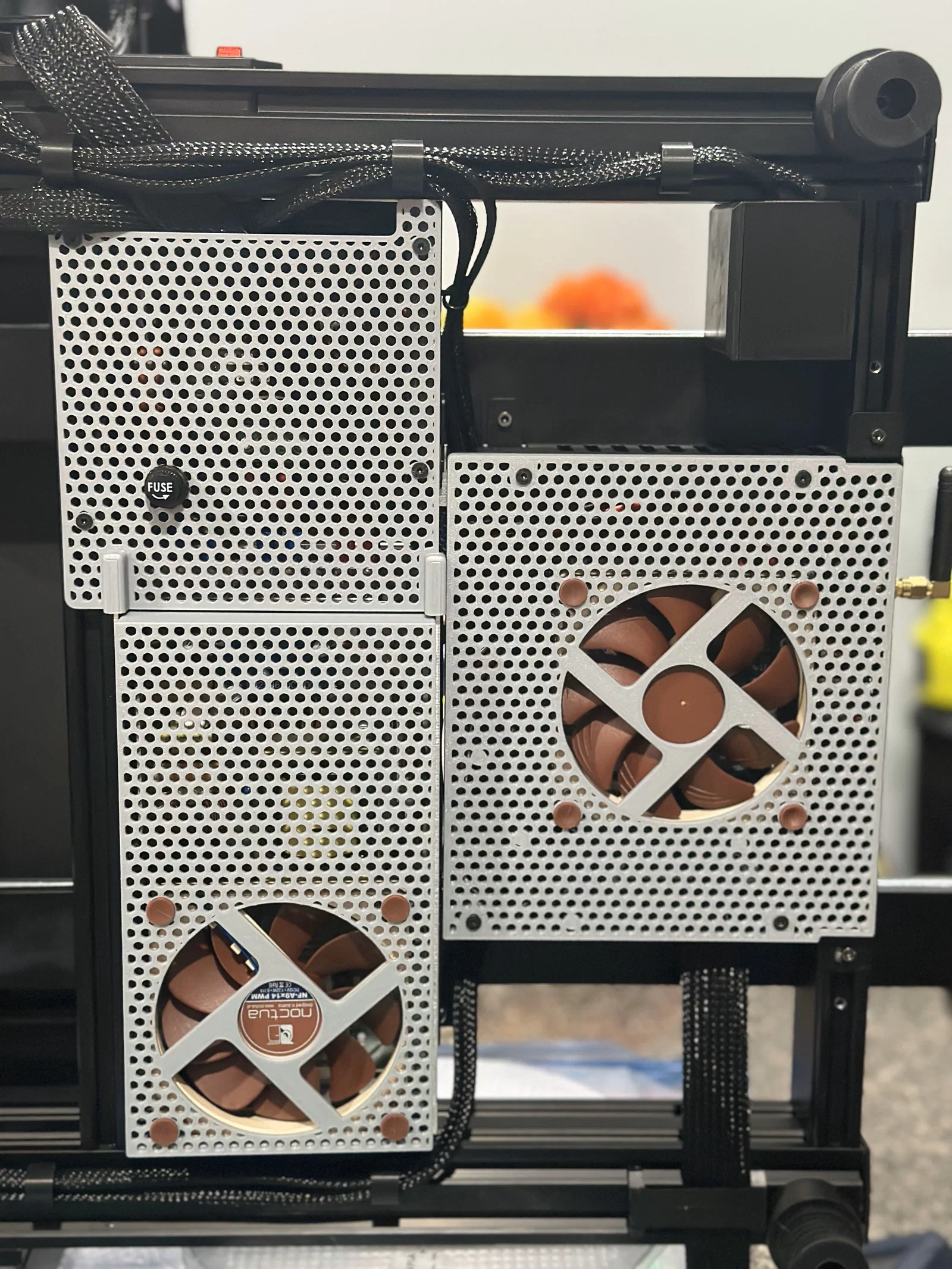

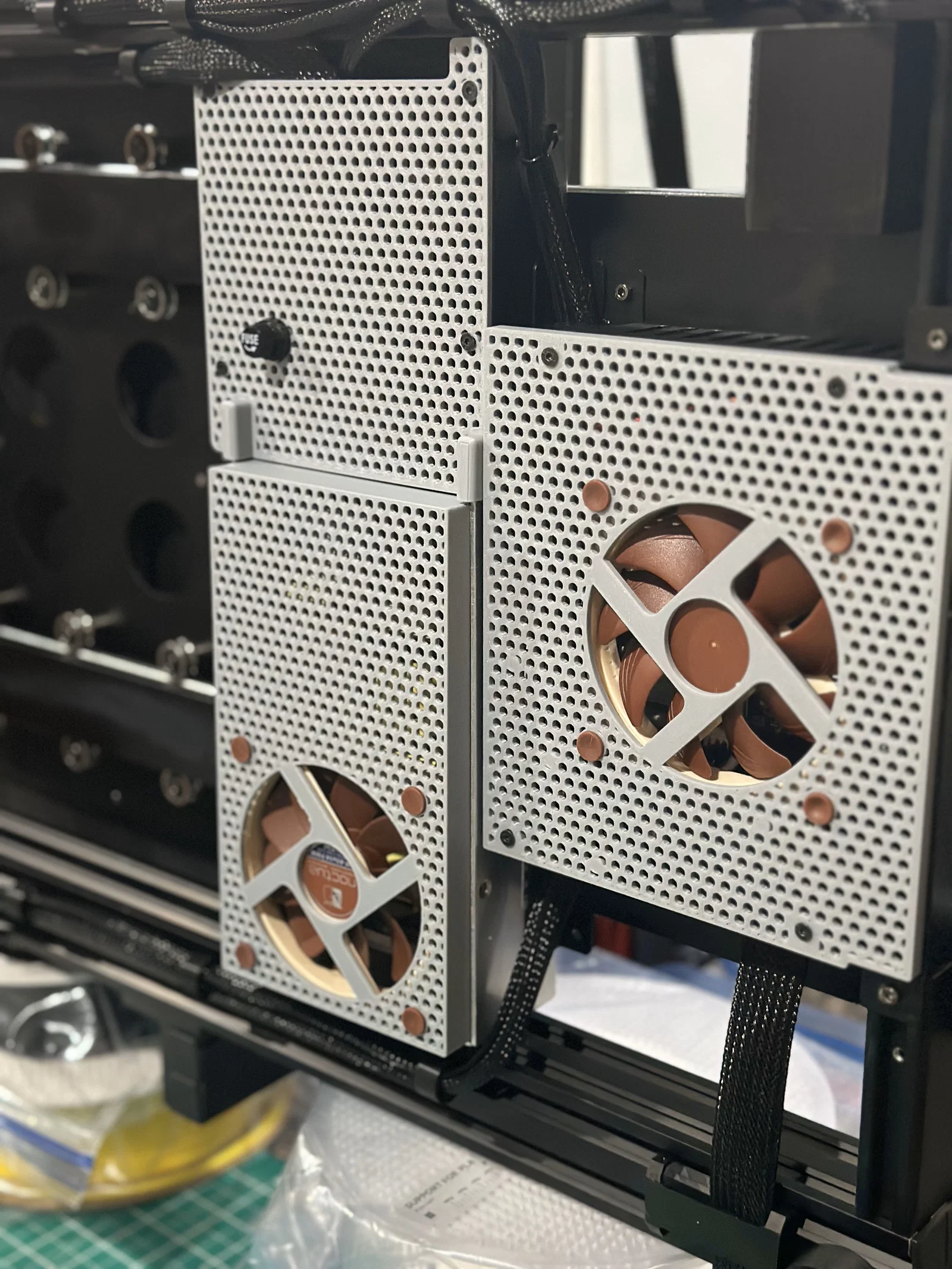

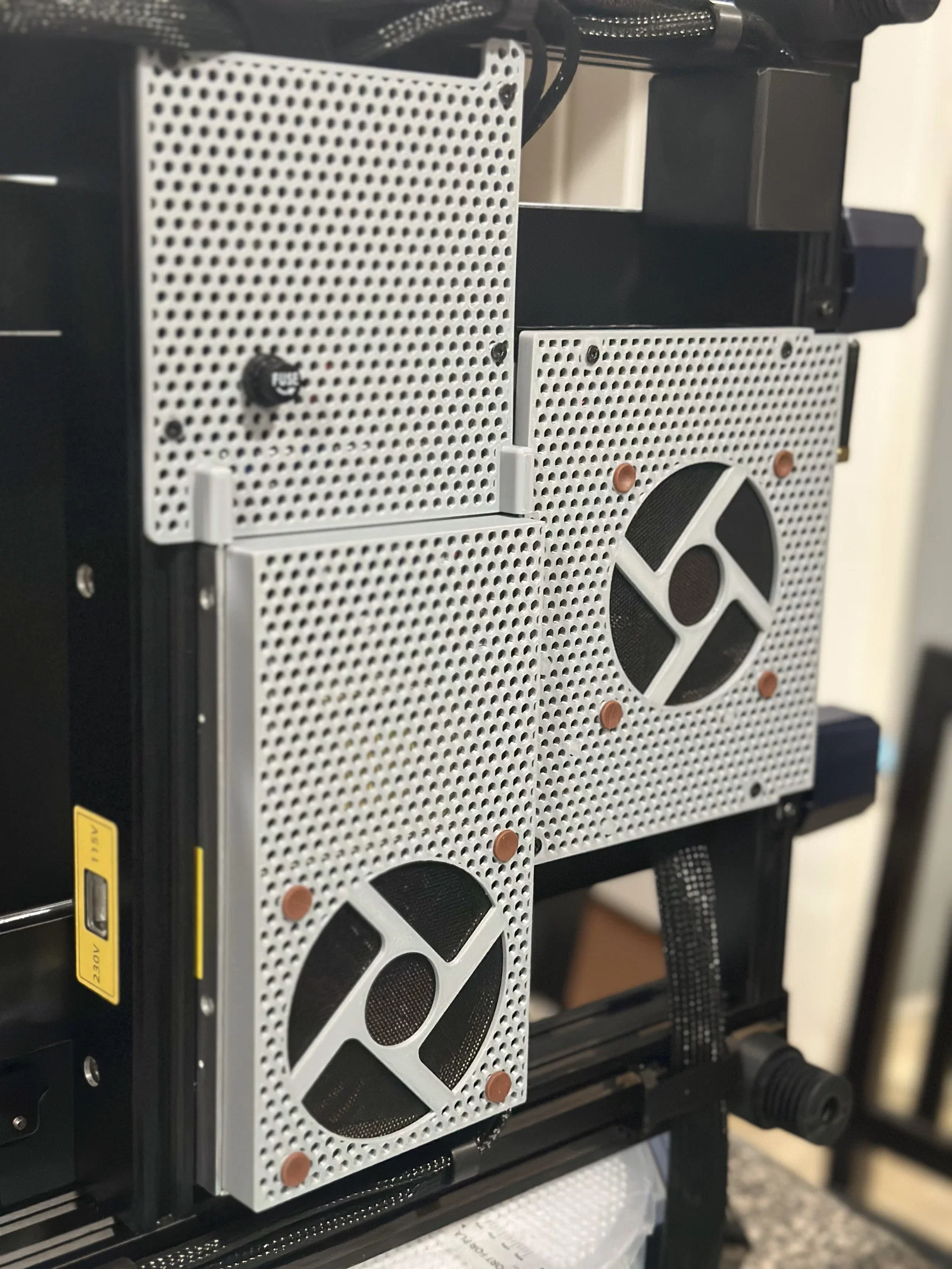

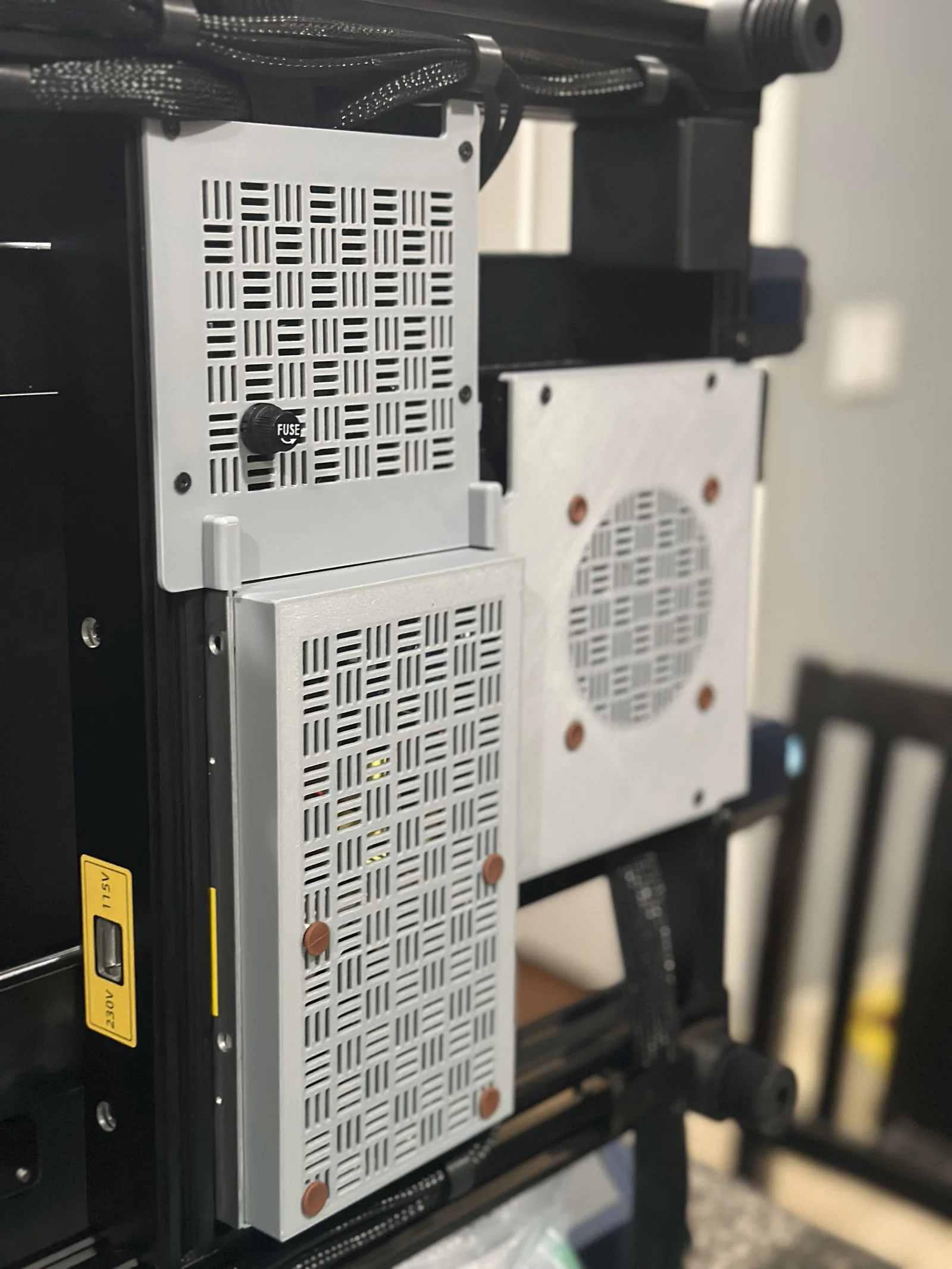

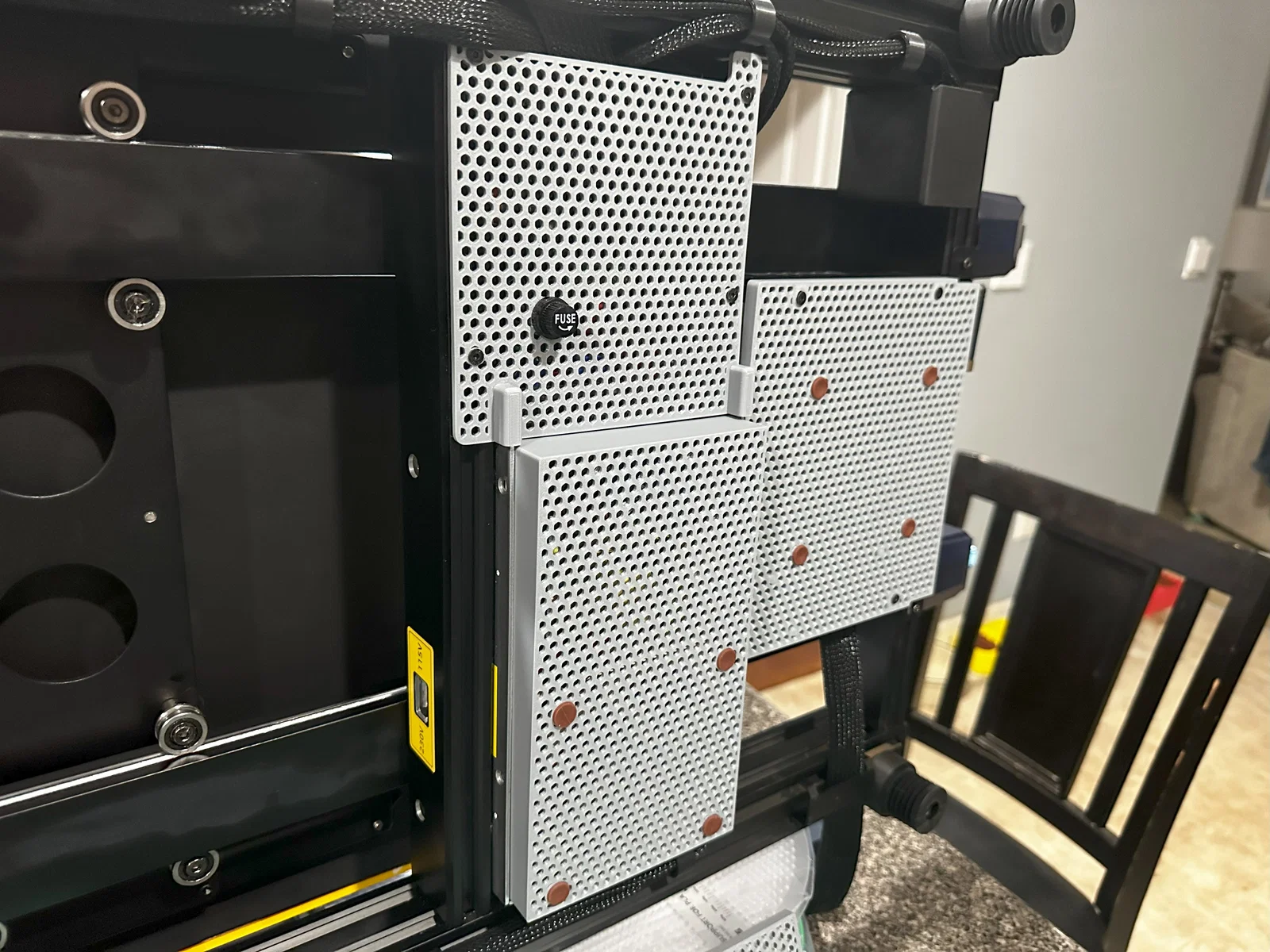

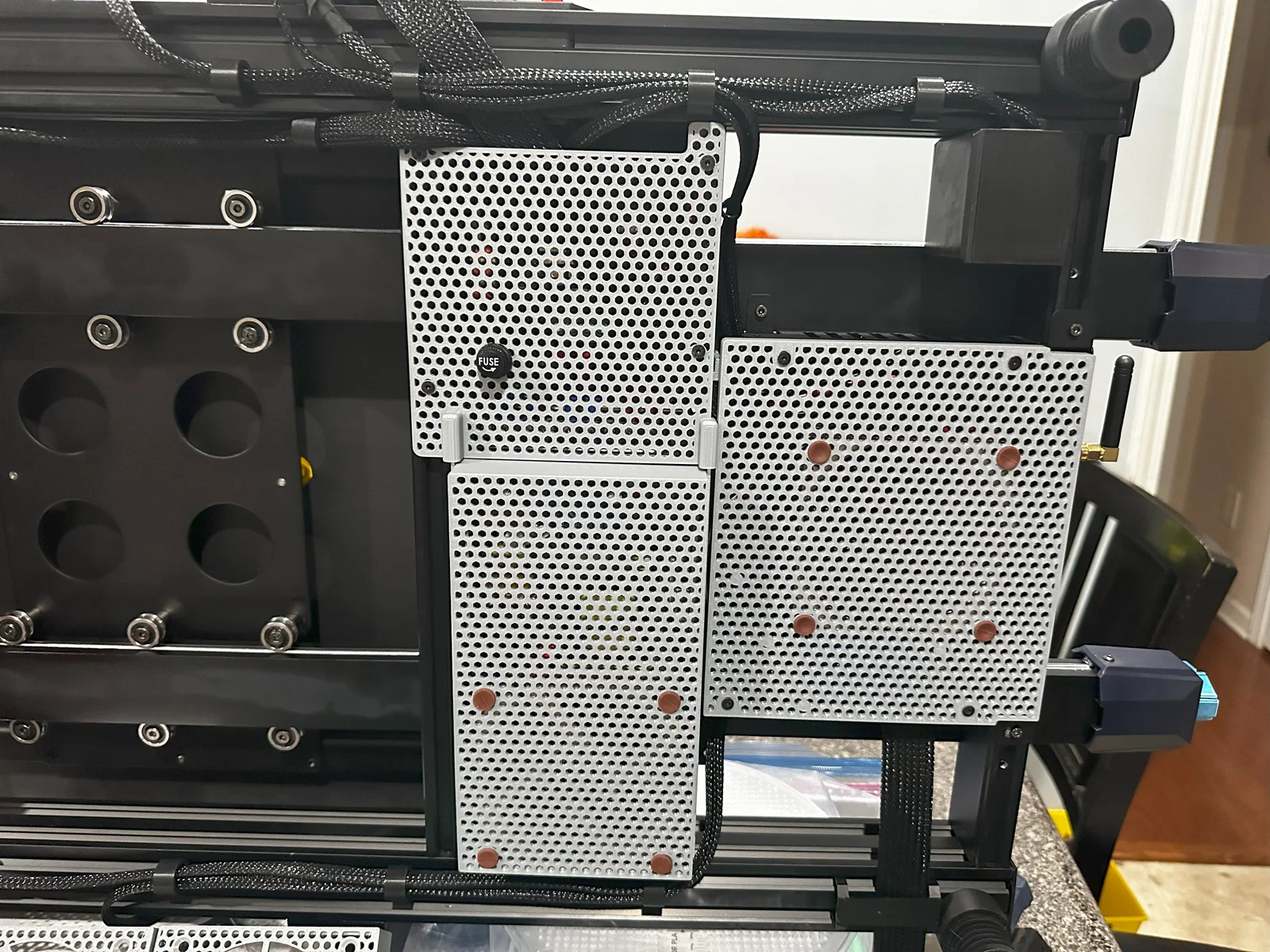

Kết hợp model này với PSU Cover và Heatbed Mosfet Cover.

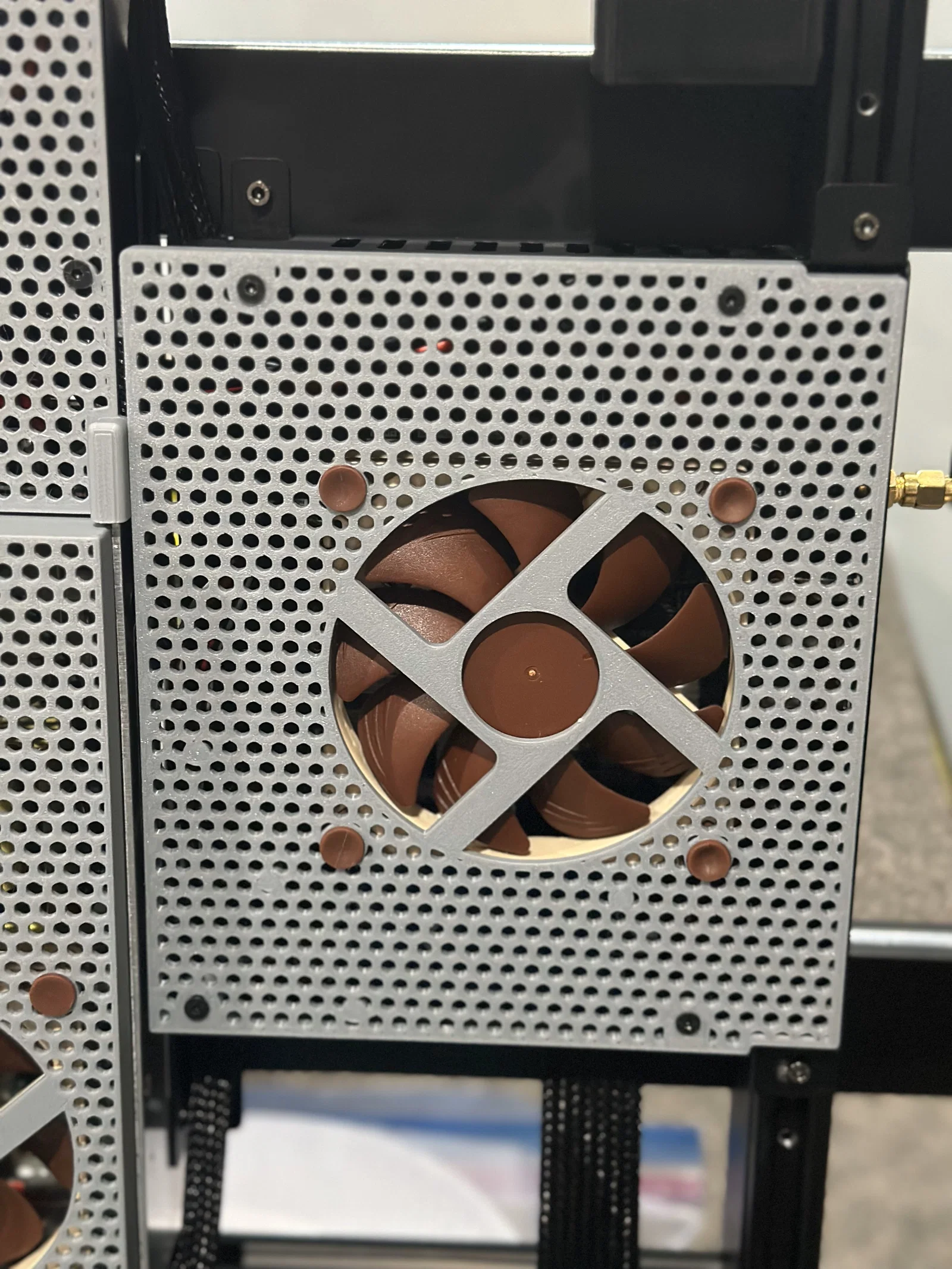

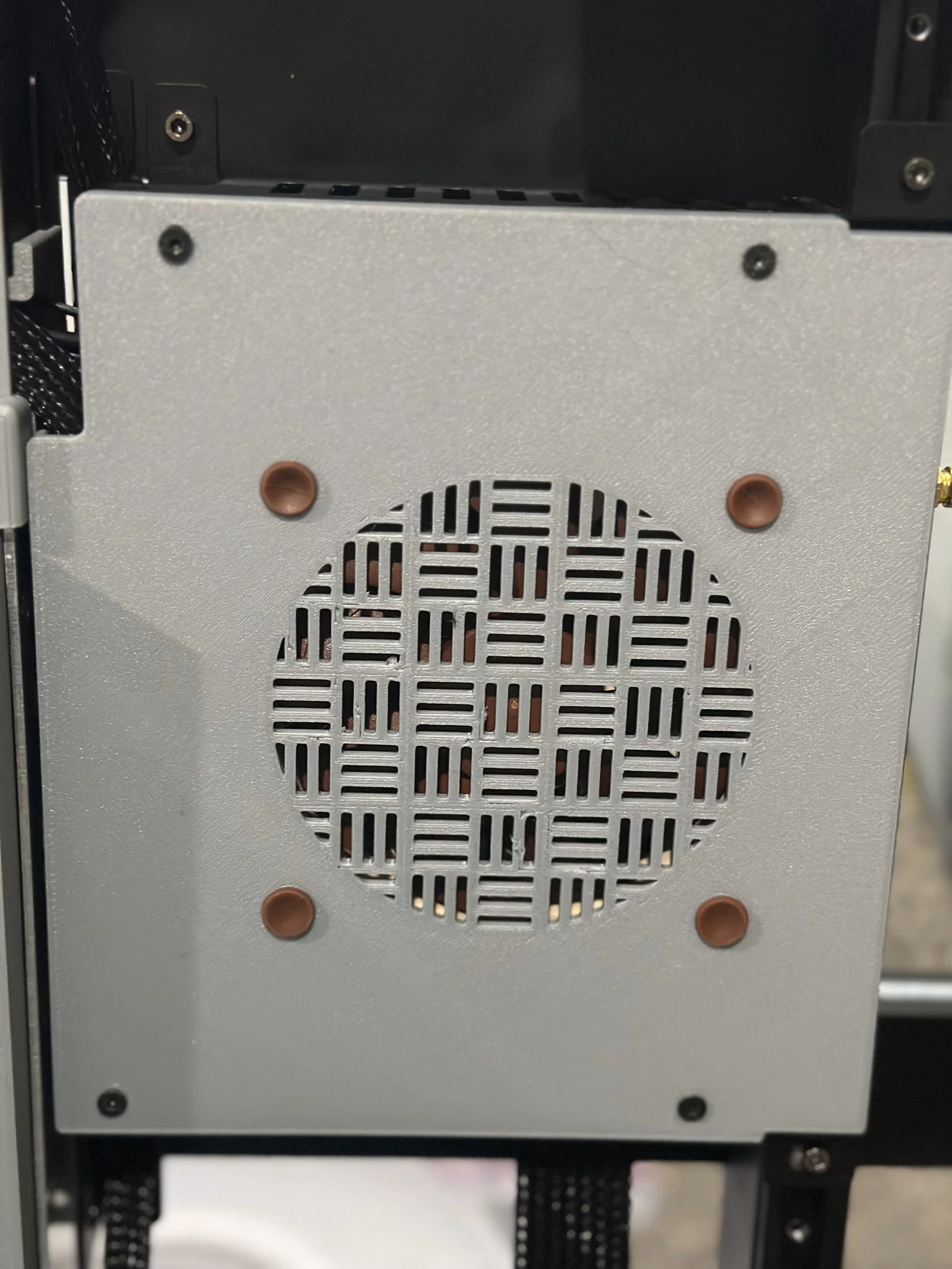

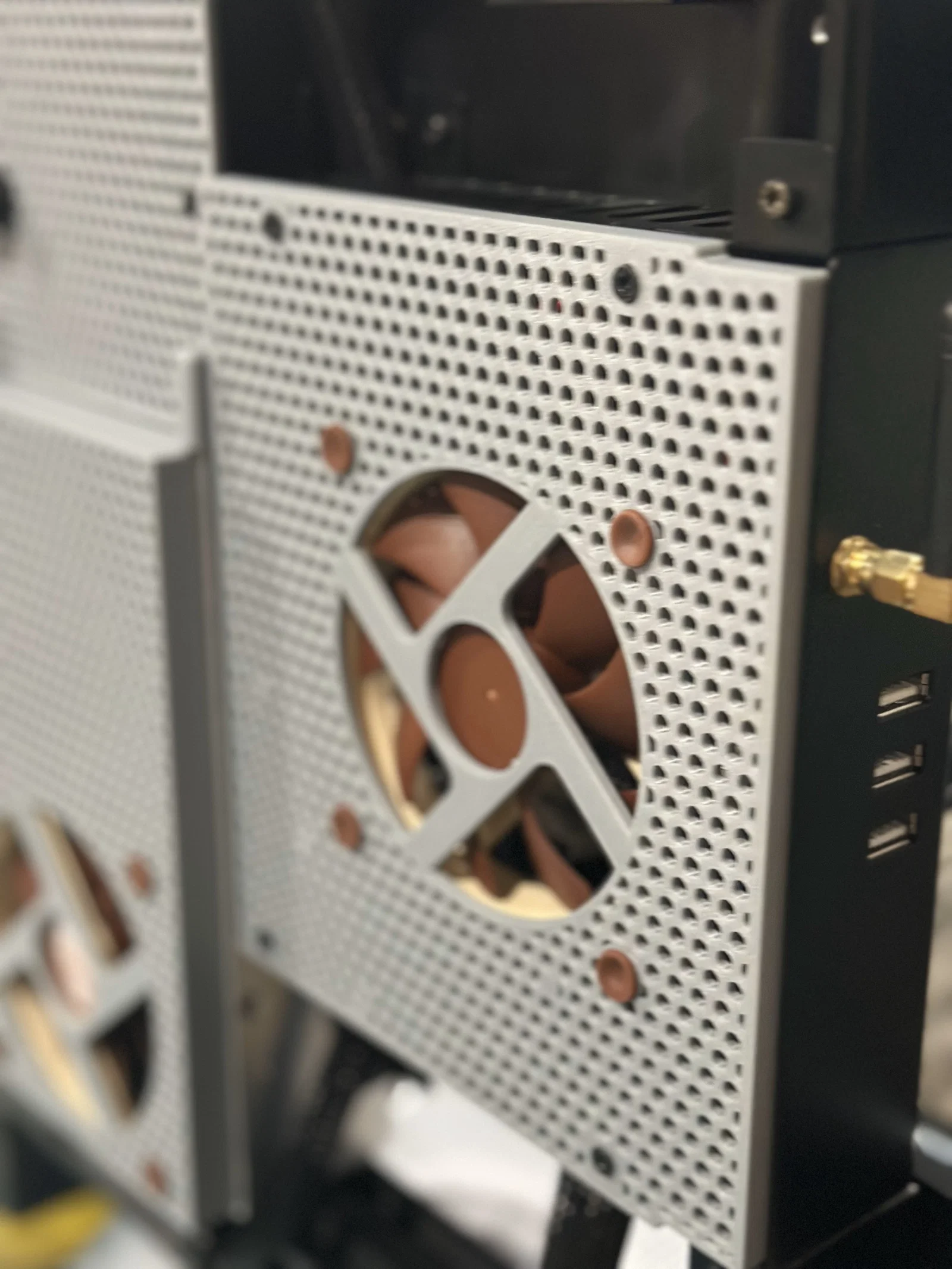

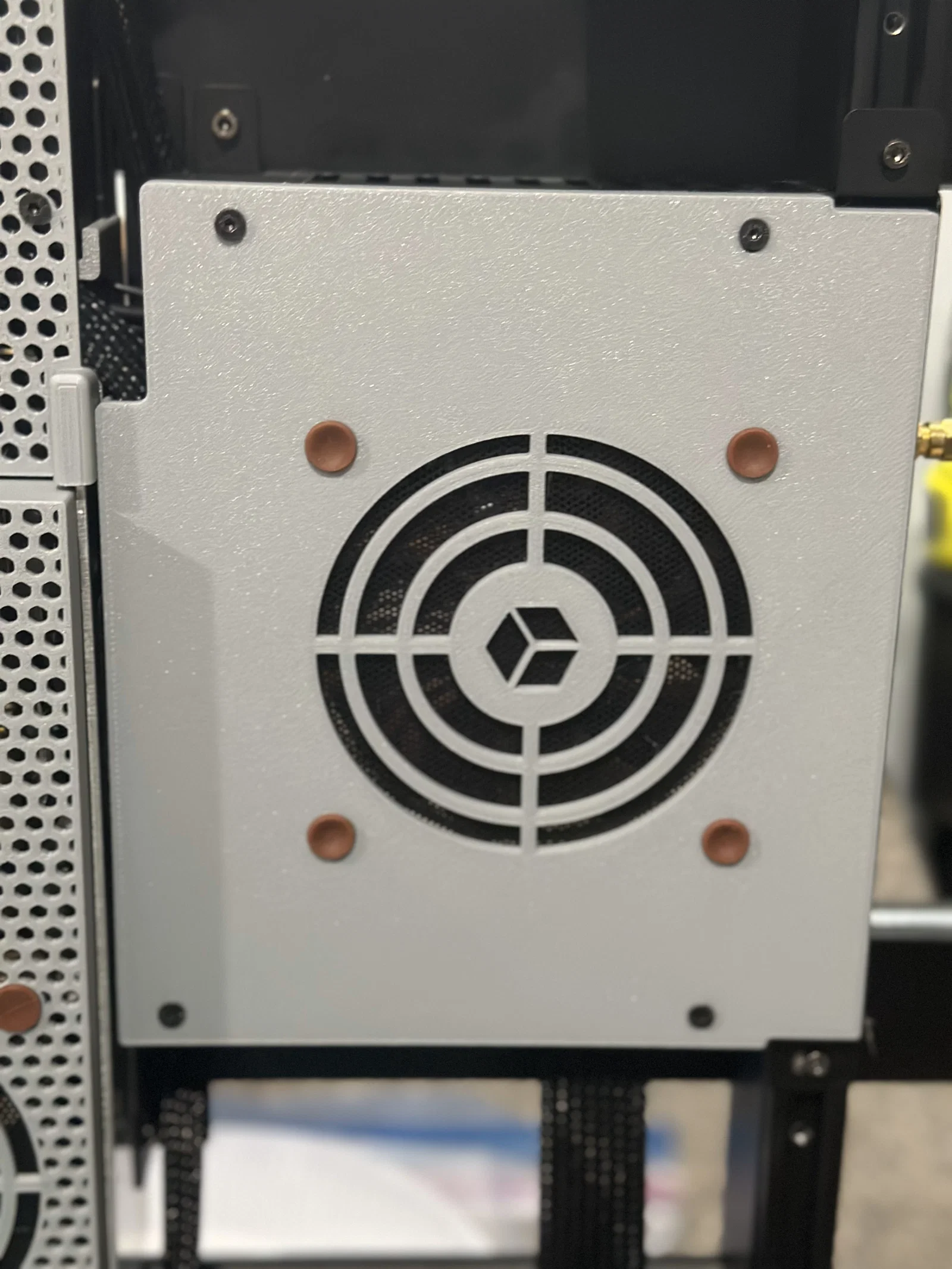

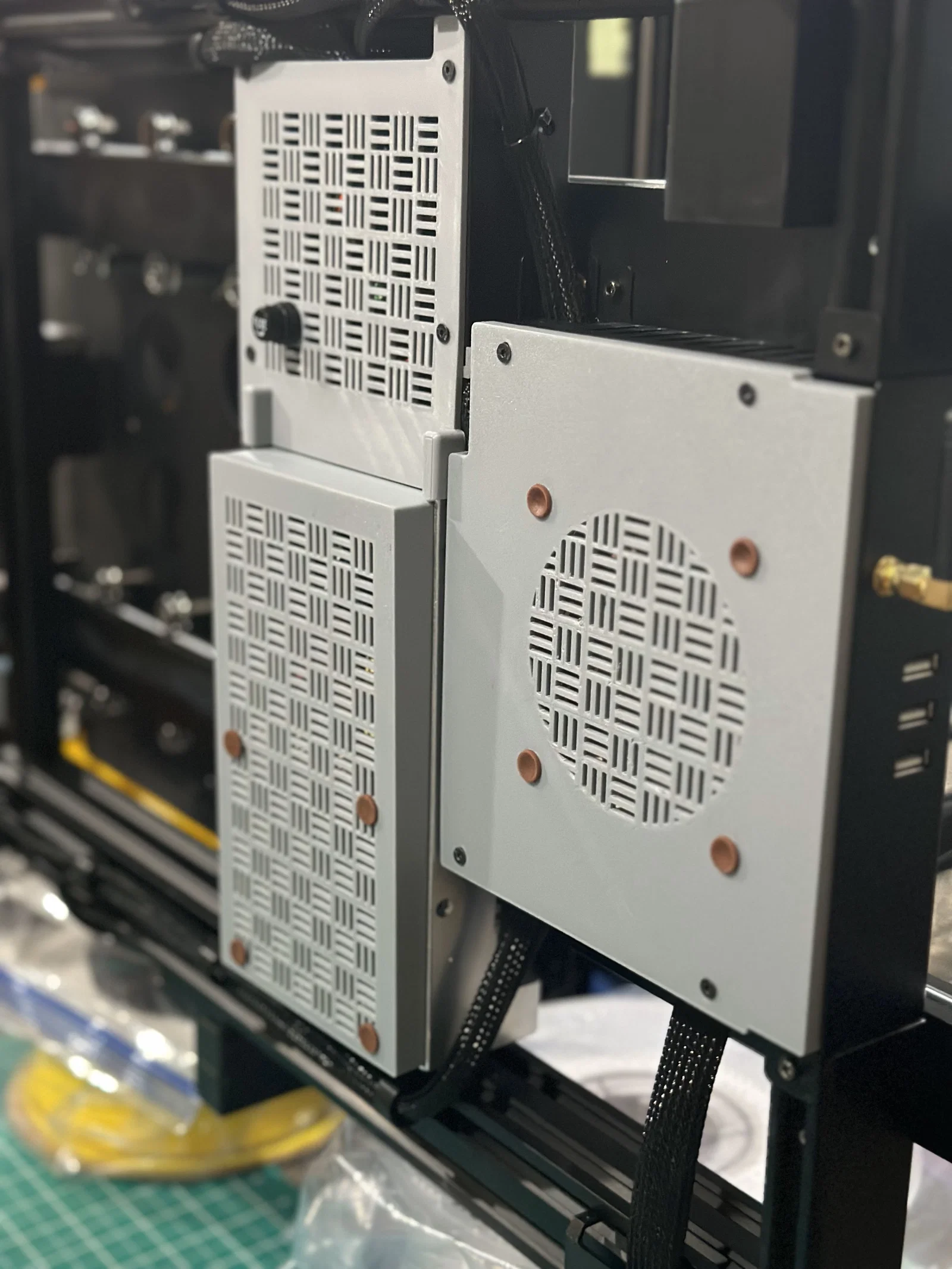

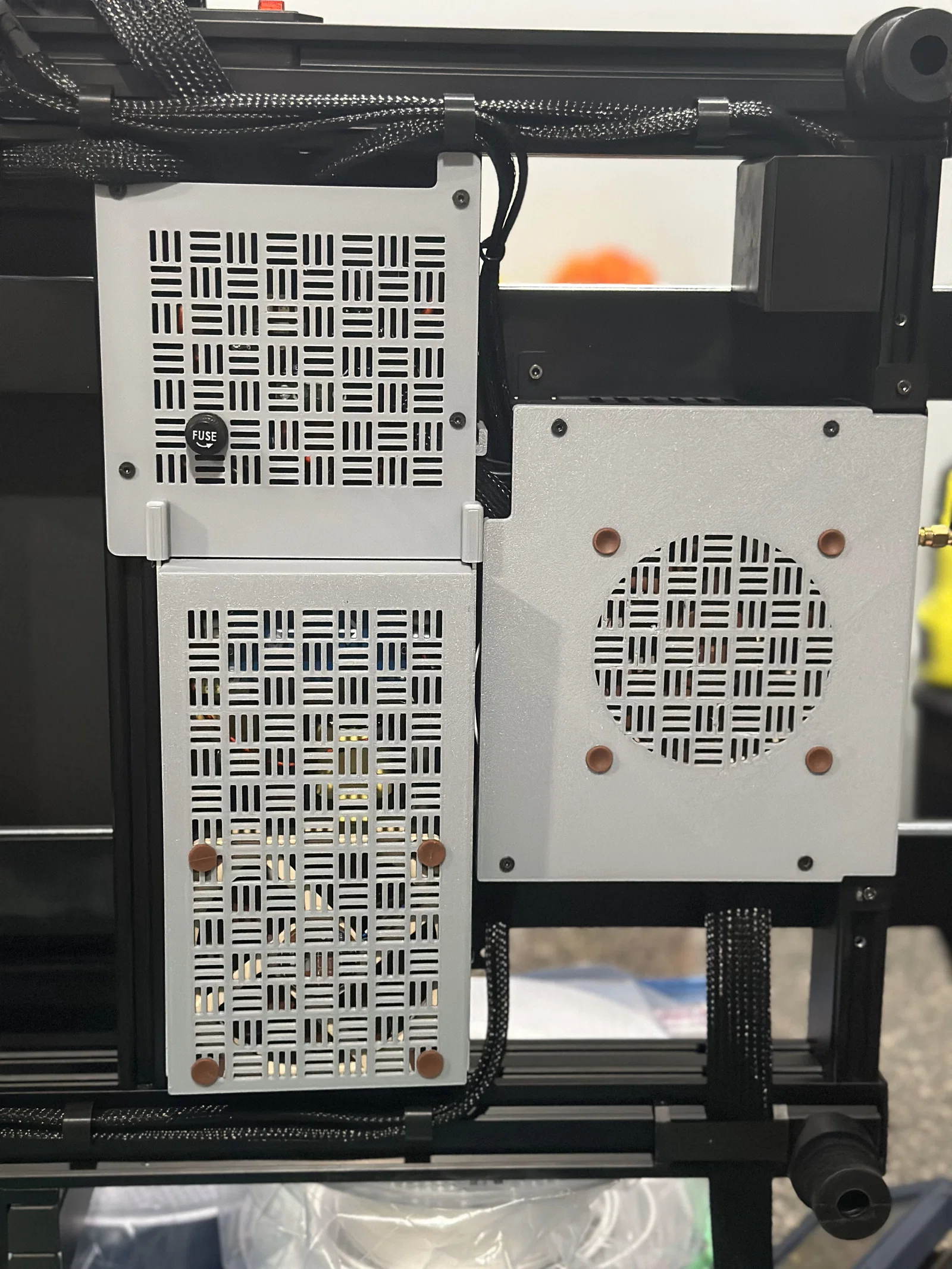

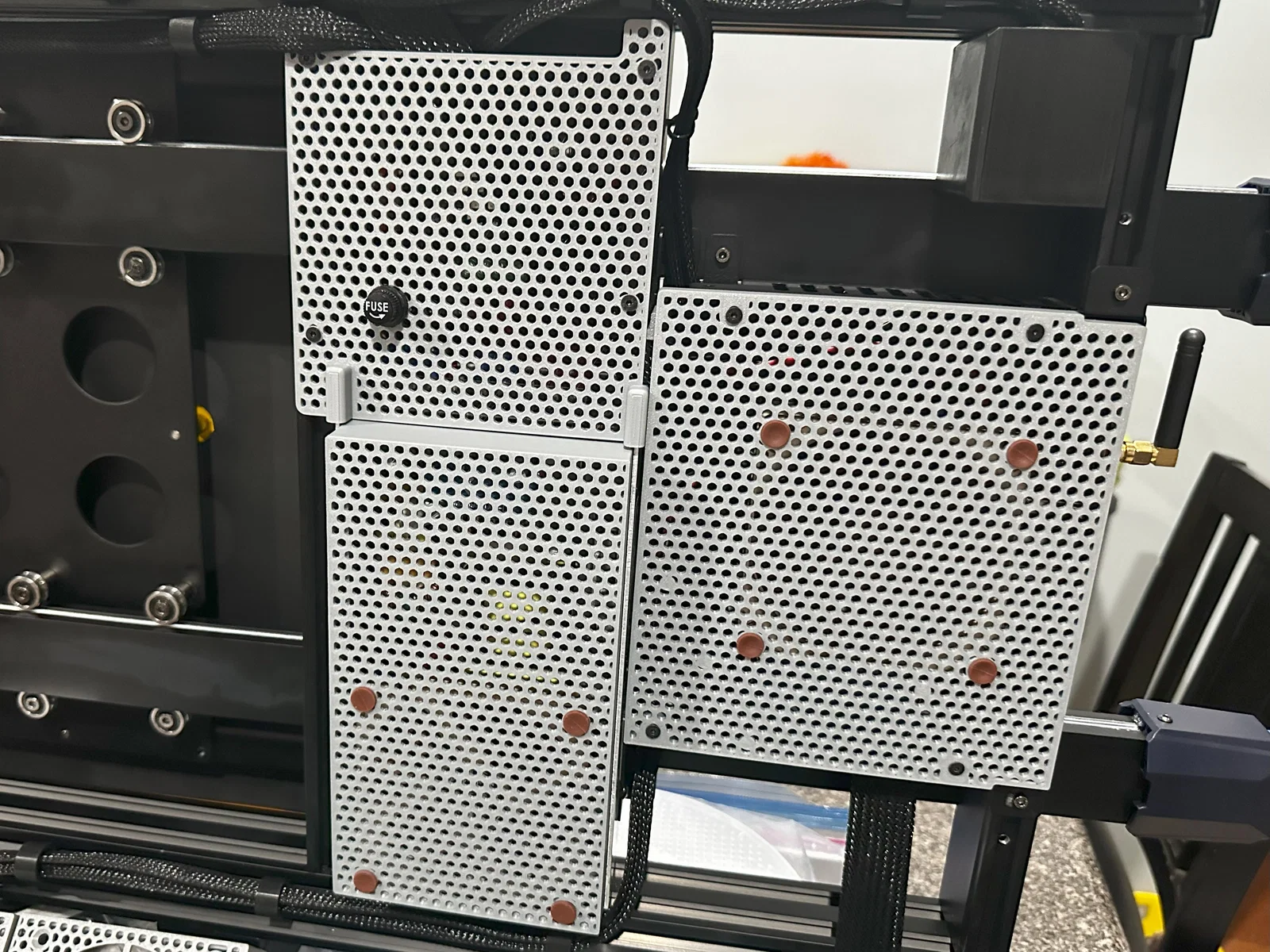

Hướng dẫn in cho bản Squares, Honeycomb và Stock
- Không cần supports
- Model này cao hơn mainboard cover zin nên bạn sẽ cần chân máy cao hơn
- Đây là link vài cái chân dùng ổn: Bambu Lab Anti-Vibration Feet

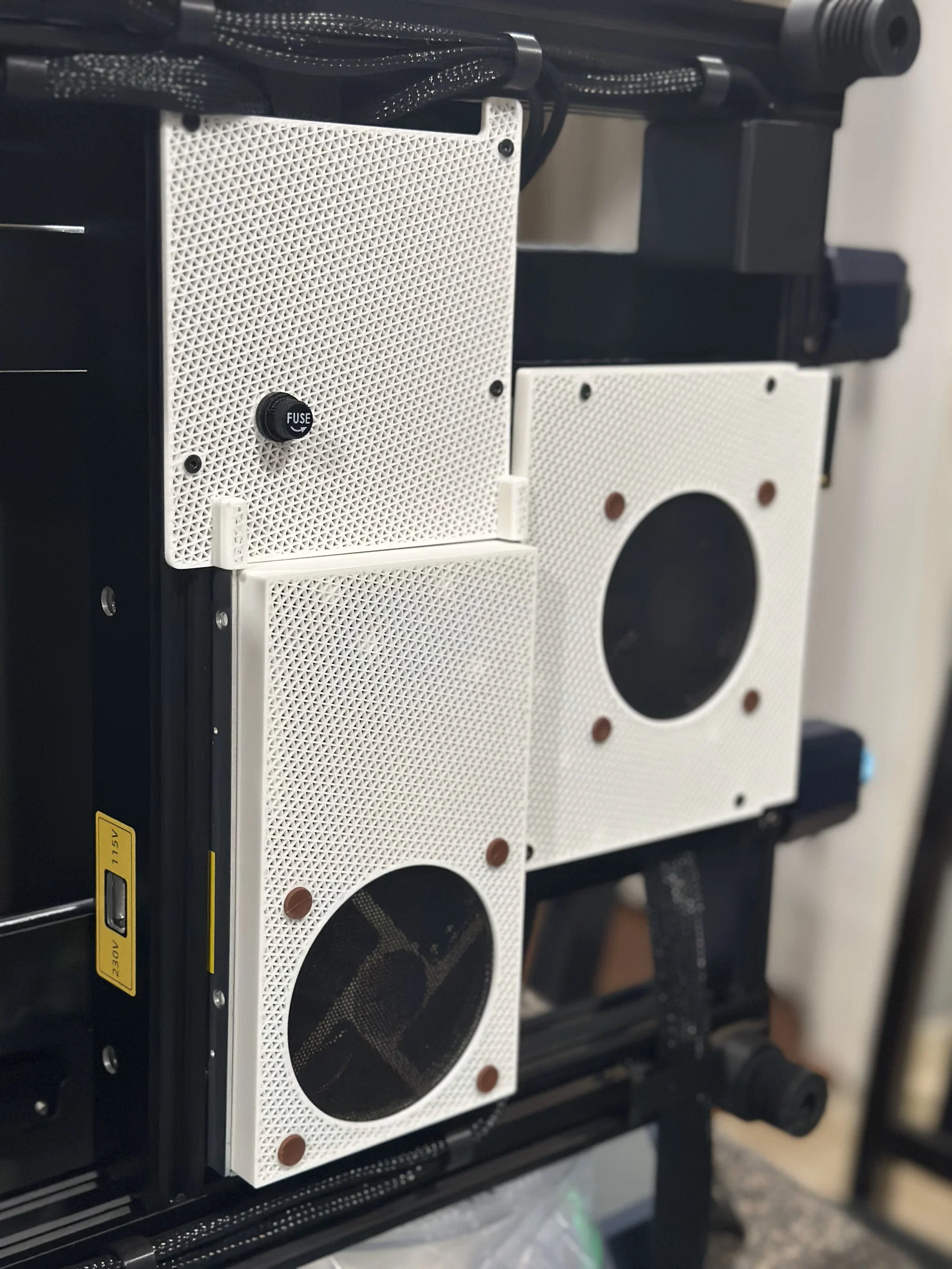

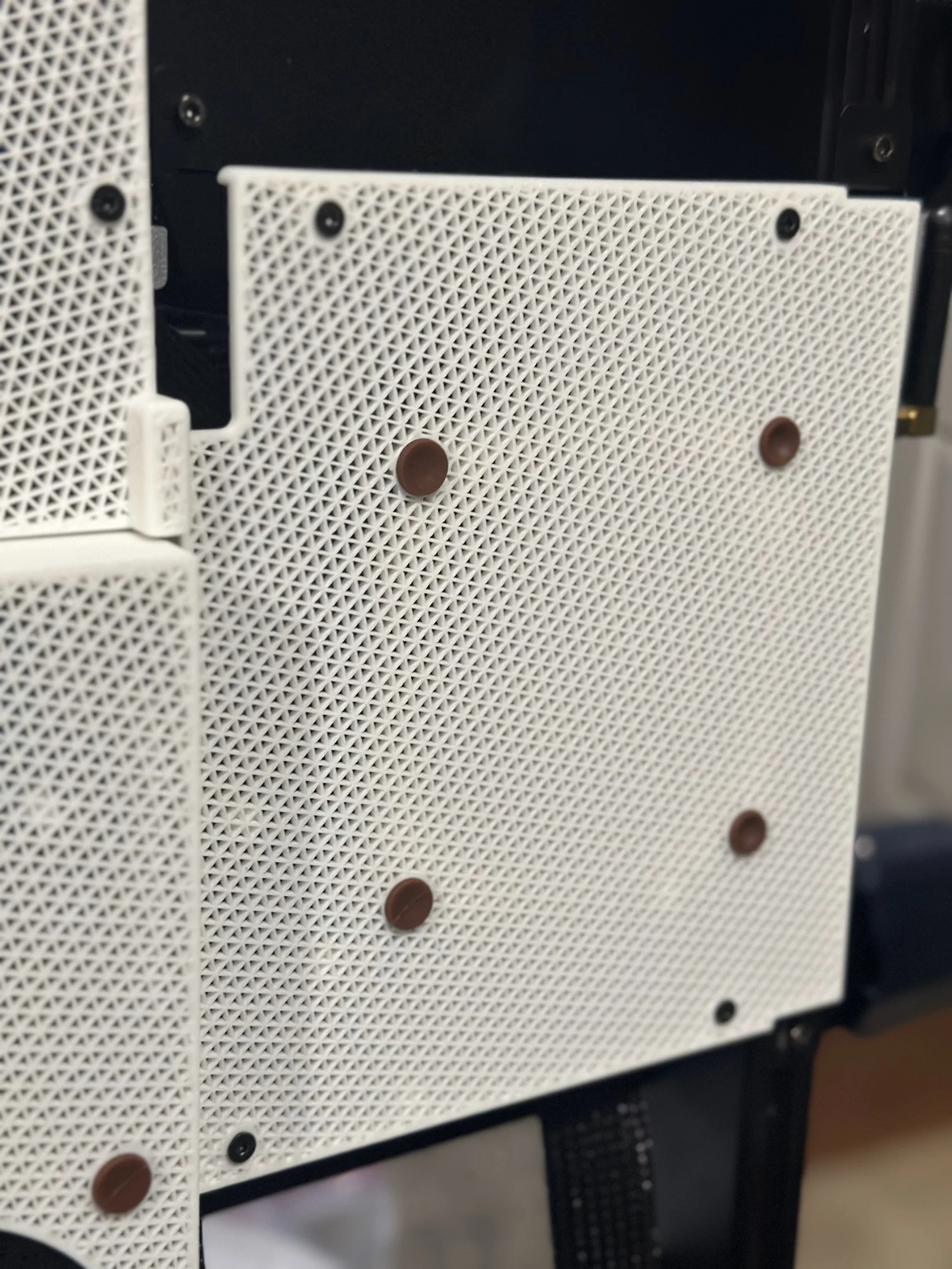

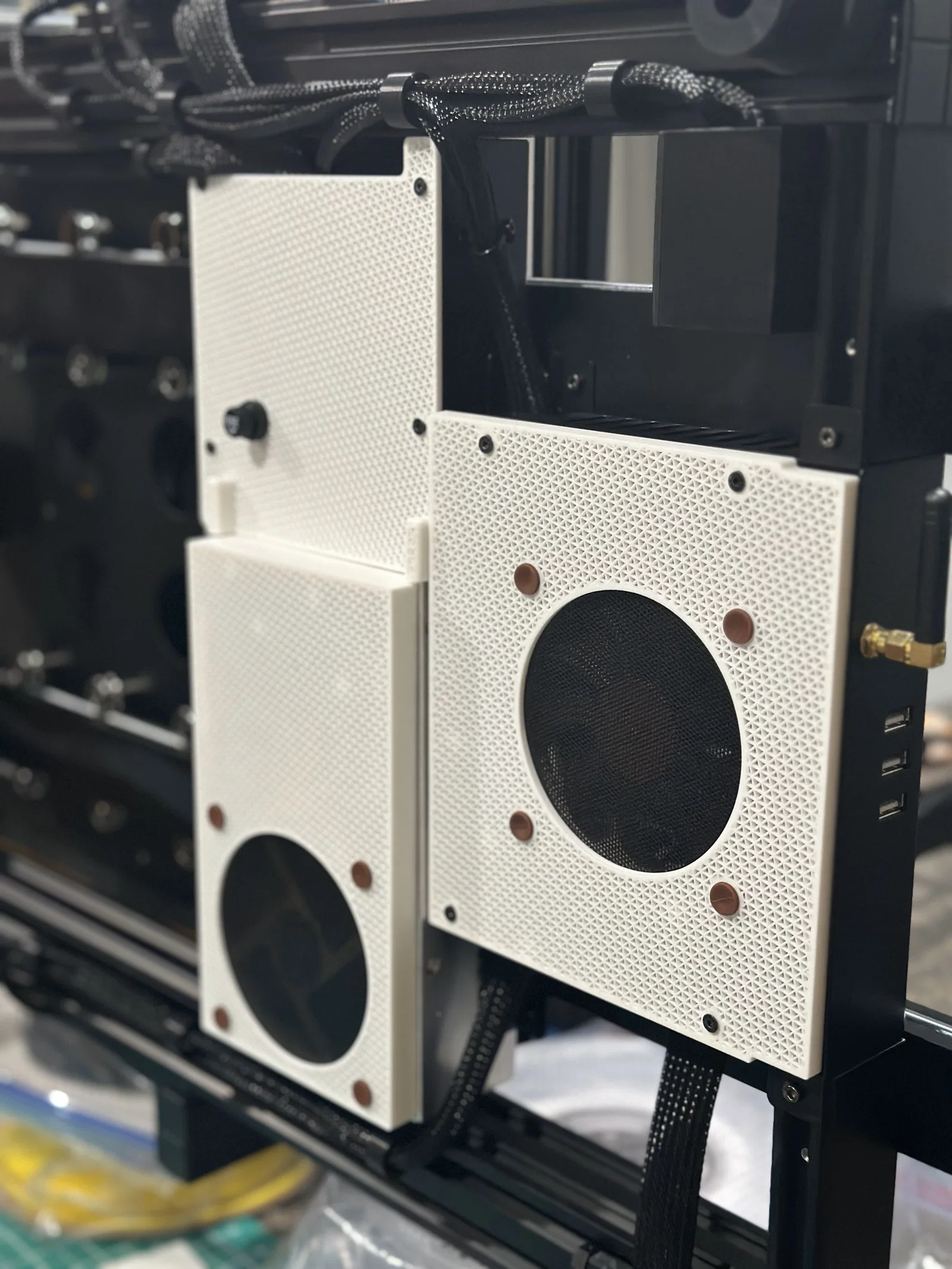

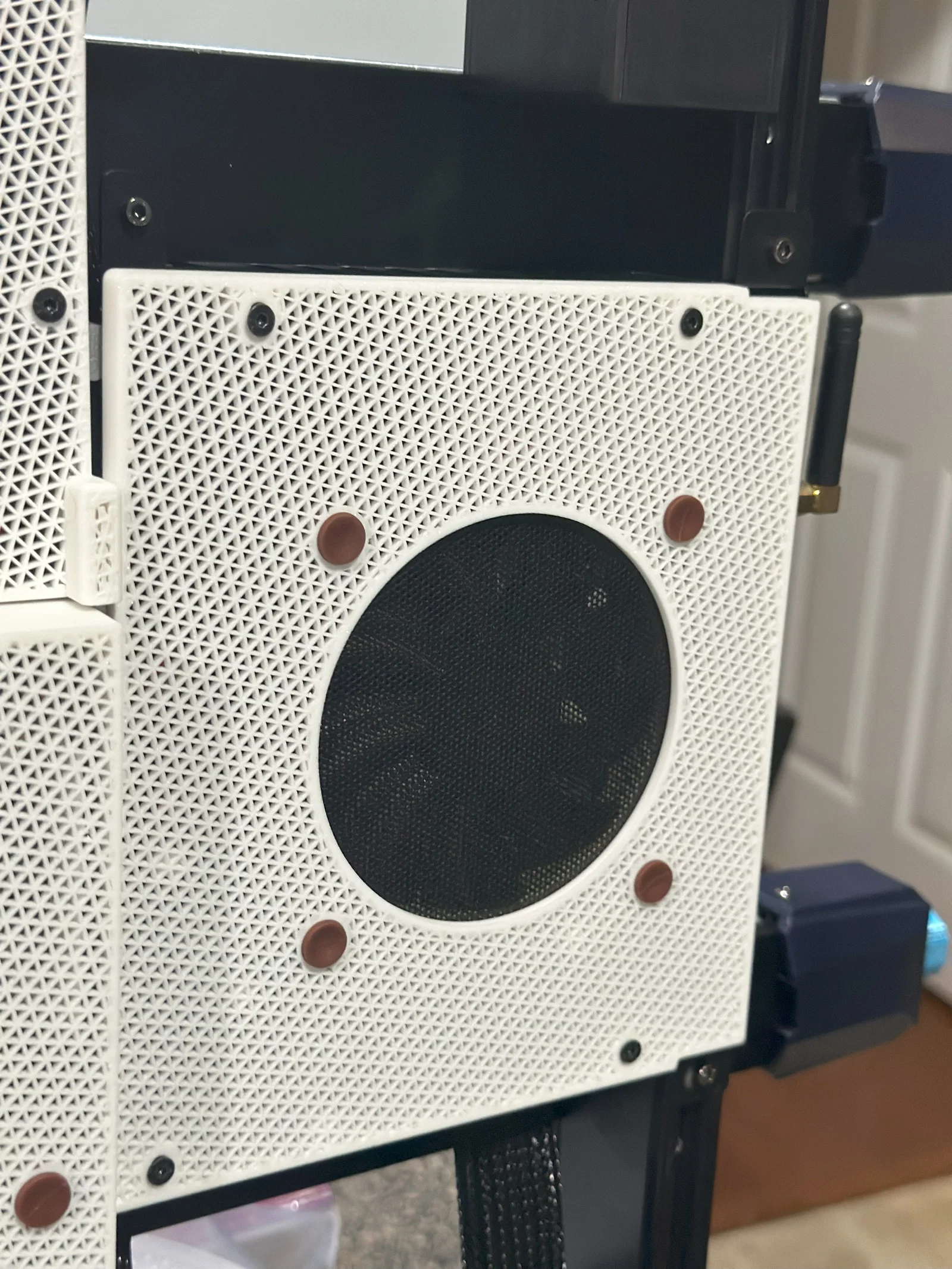

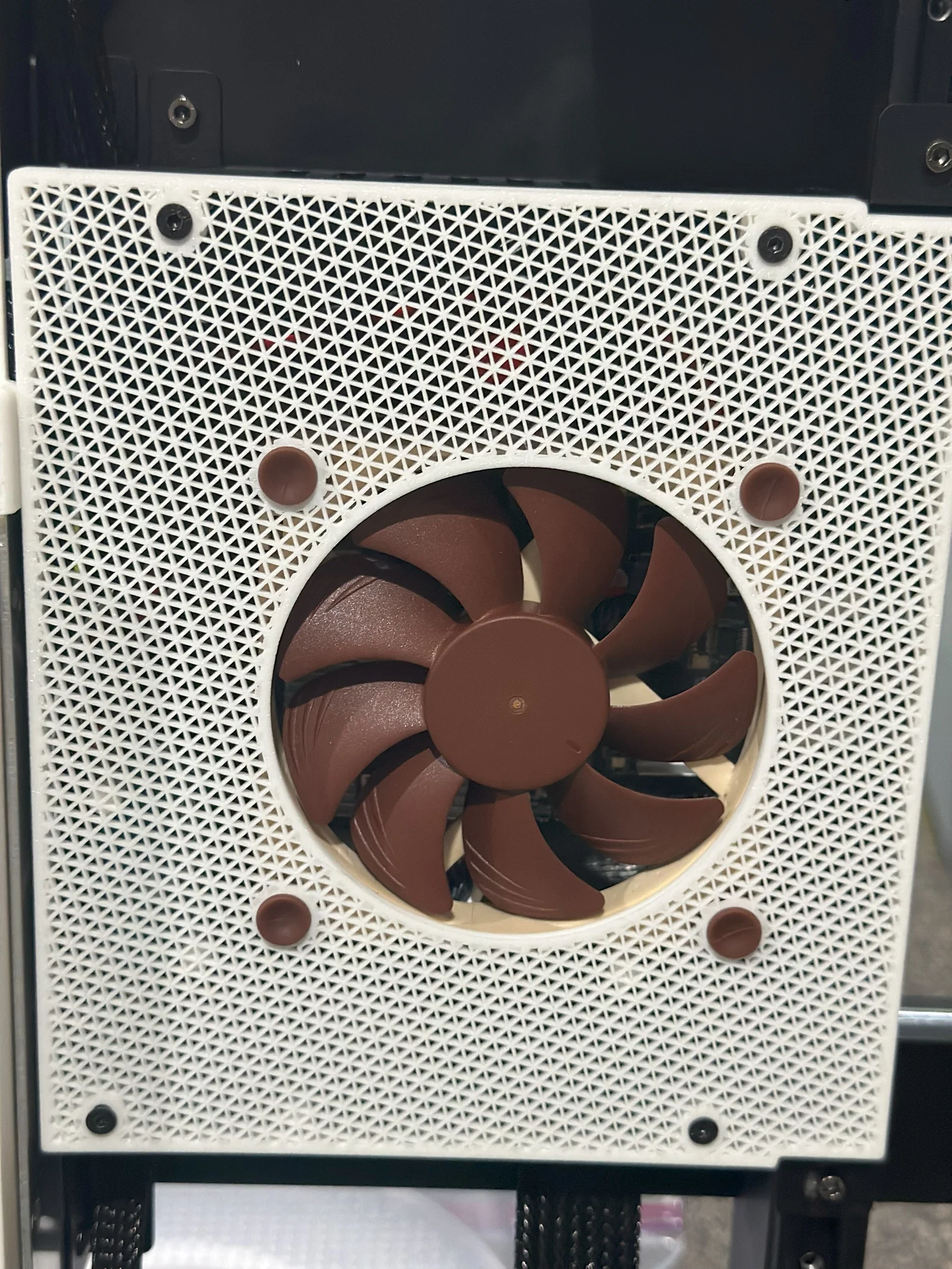

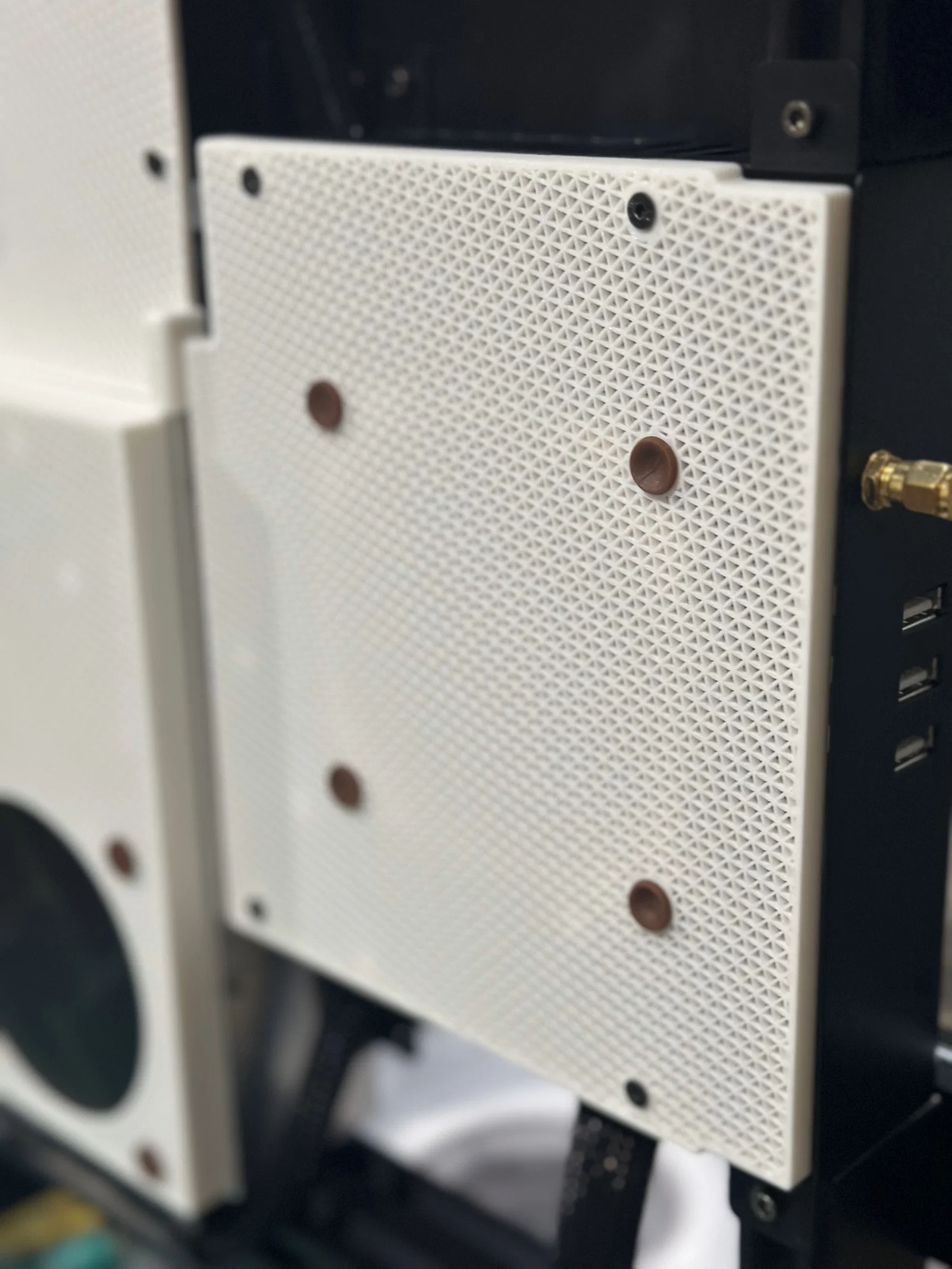

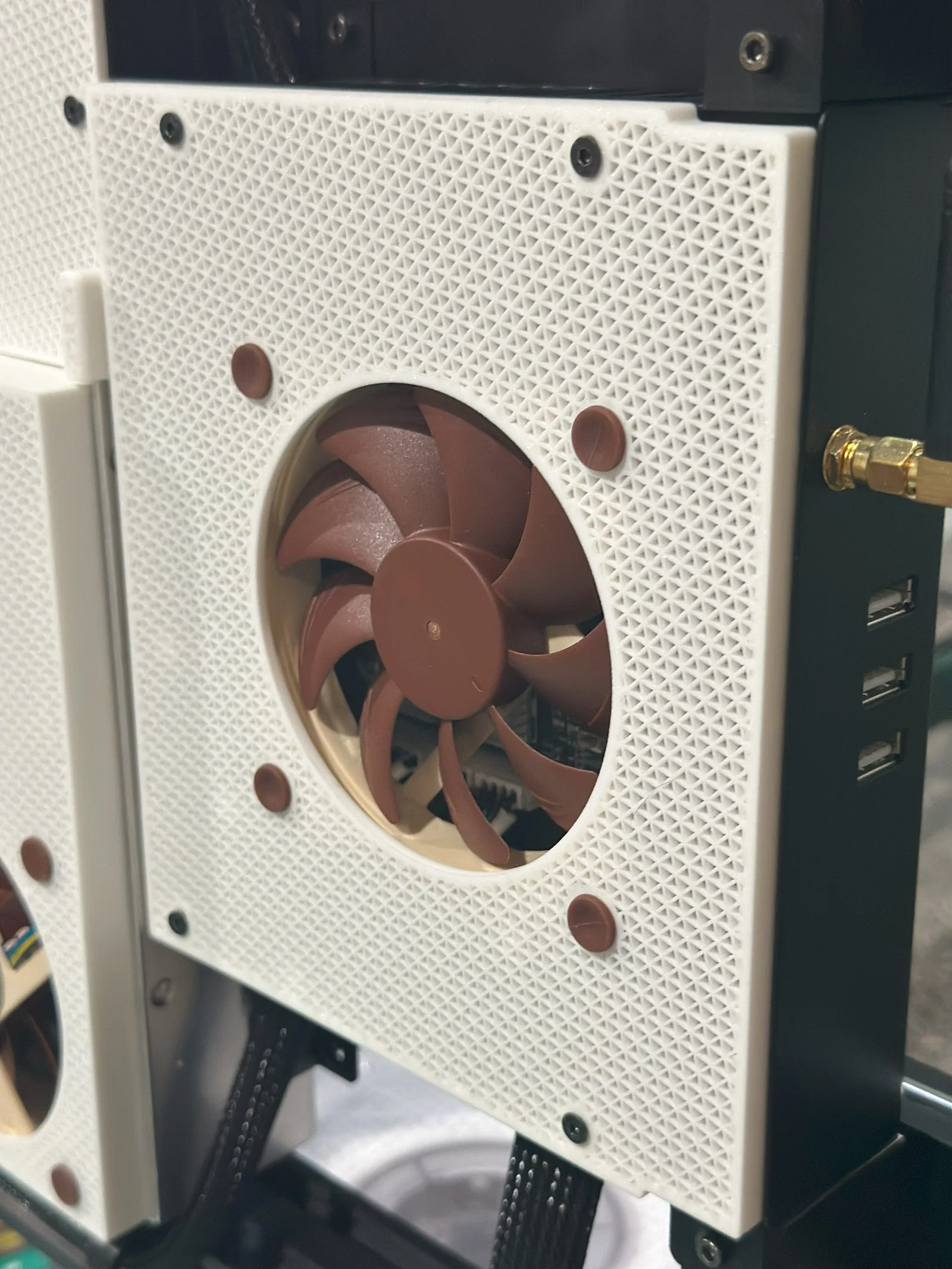

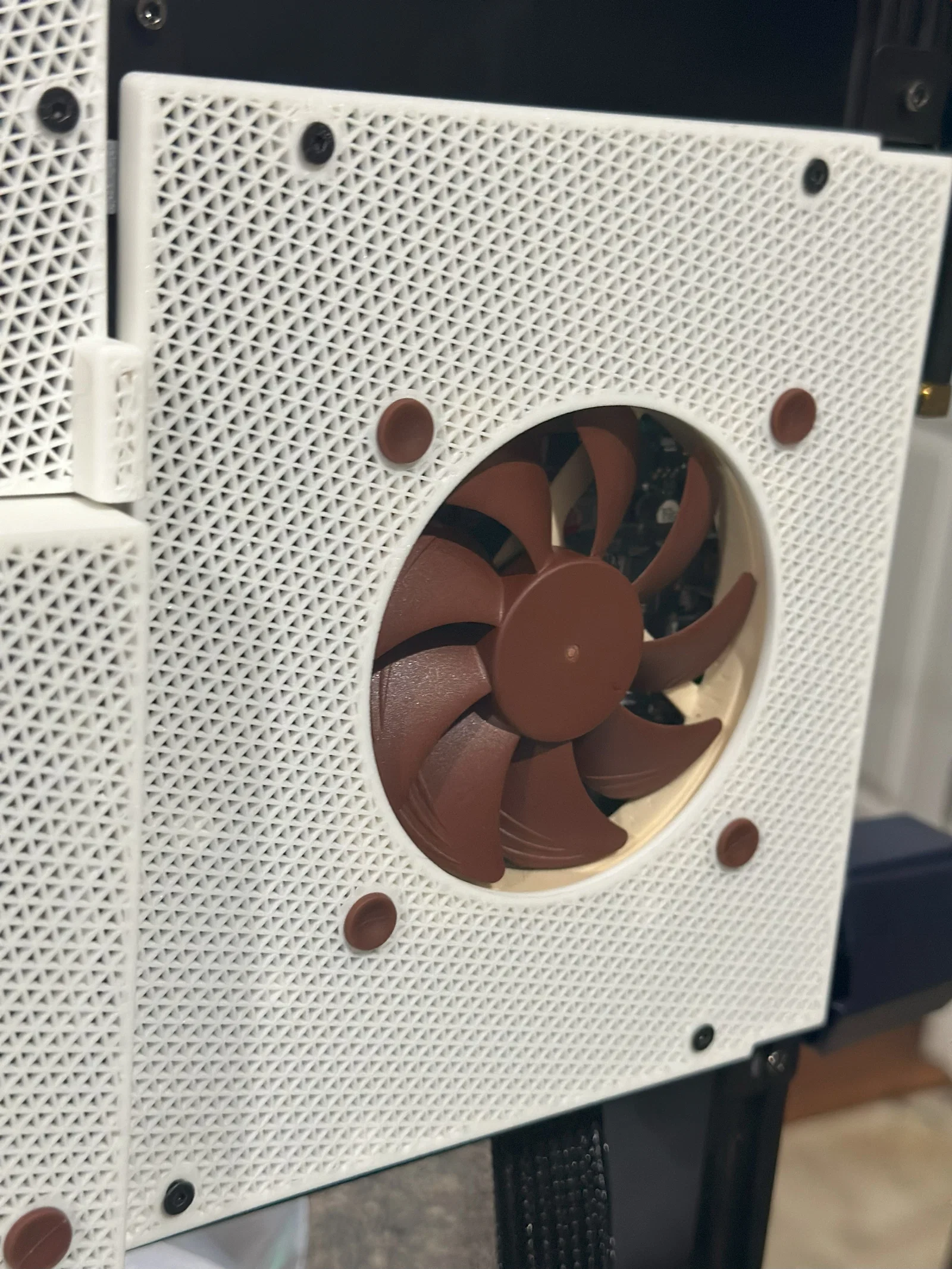

Hướng dẫn in cho bản Blanks: tự tạo thiết kế theo pattern infill trong slicer:
- Không cần supports.
- 0 Bottom Layers
- 0 Top Layers
- 3 Wall Loops
- Chọn Infill bạn thích.
- Chọn % infill và thử chỉnh để ra đúng pattern mong muốn.

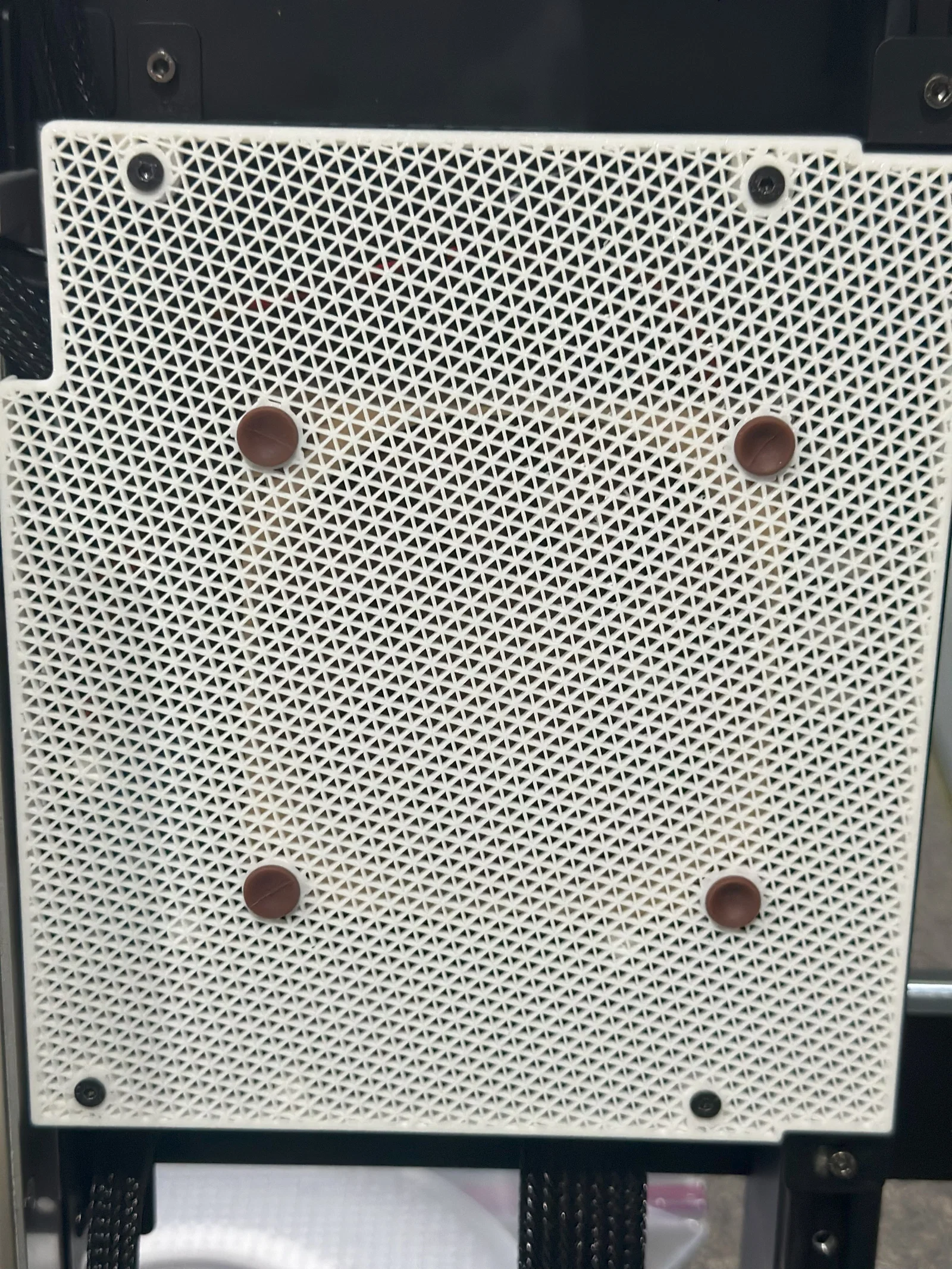

Ví dụ:
- 40% Infill
- Triangle Infill
- 0 Bottom Layers
- 0 Top Layers
- 3 đến 4 Wall loops
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
