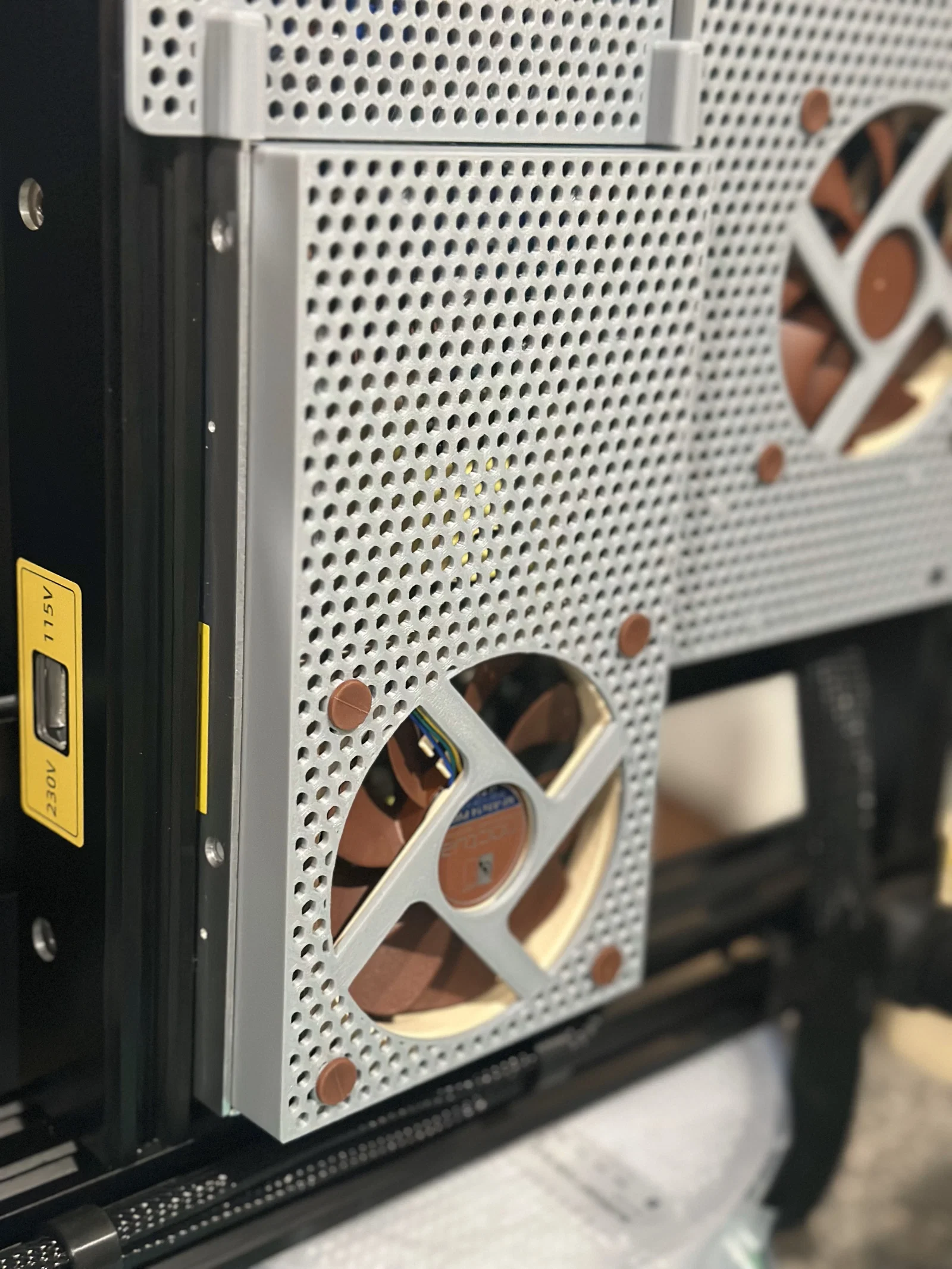

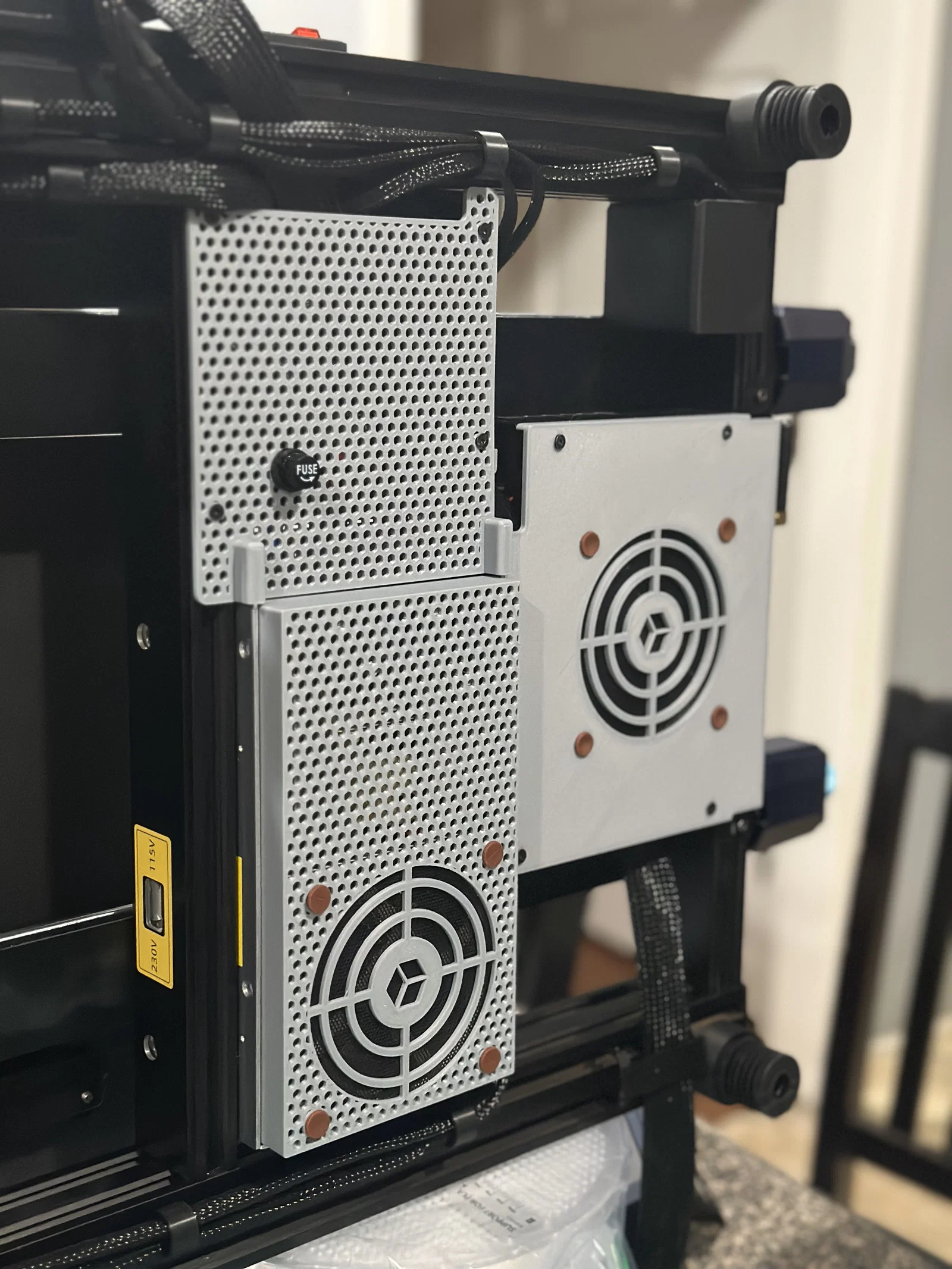

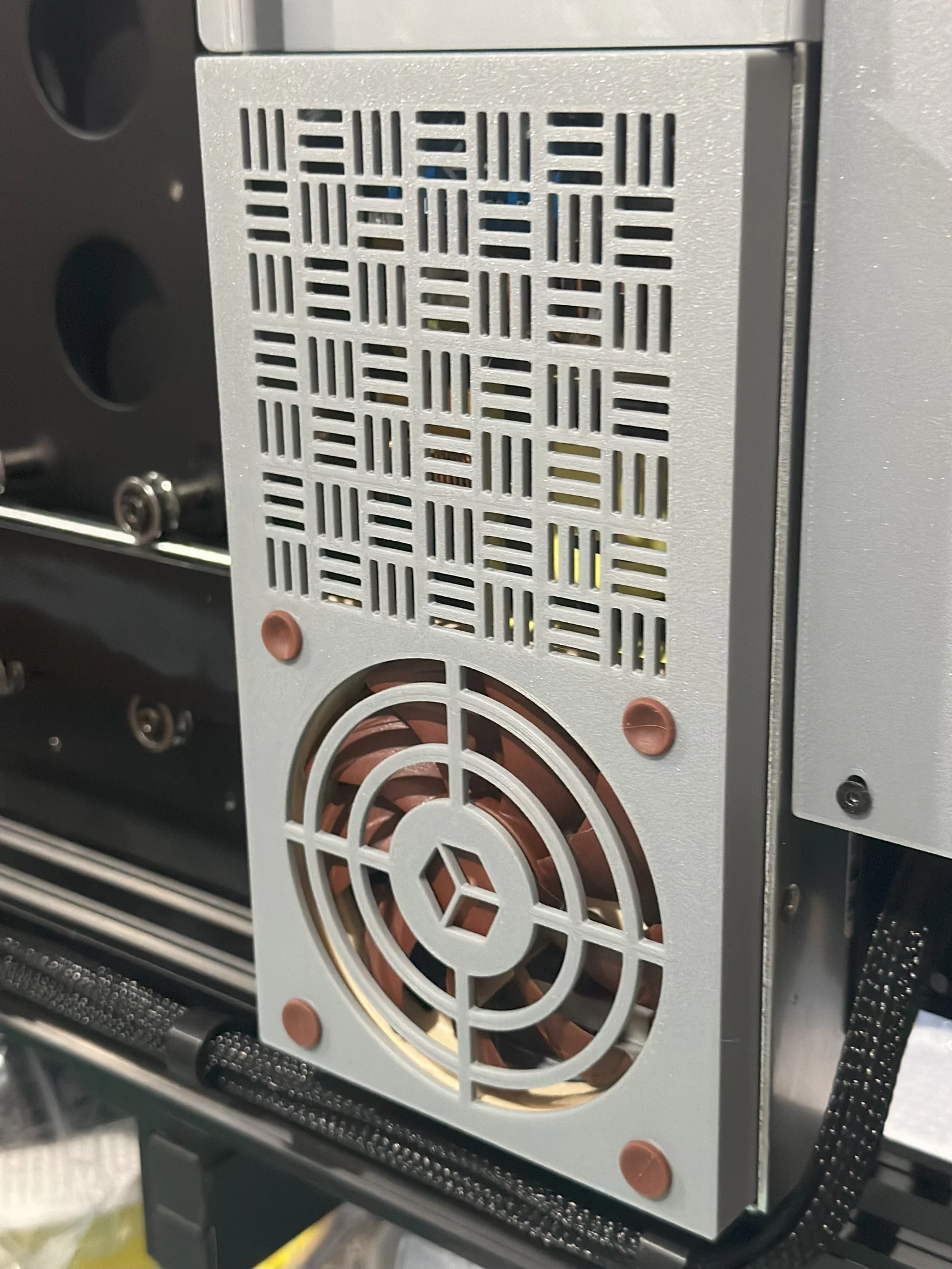

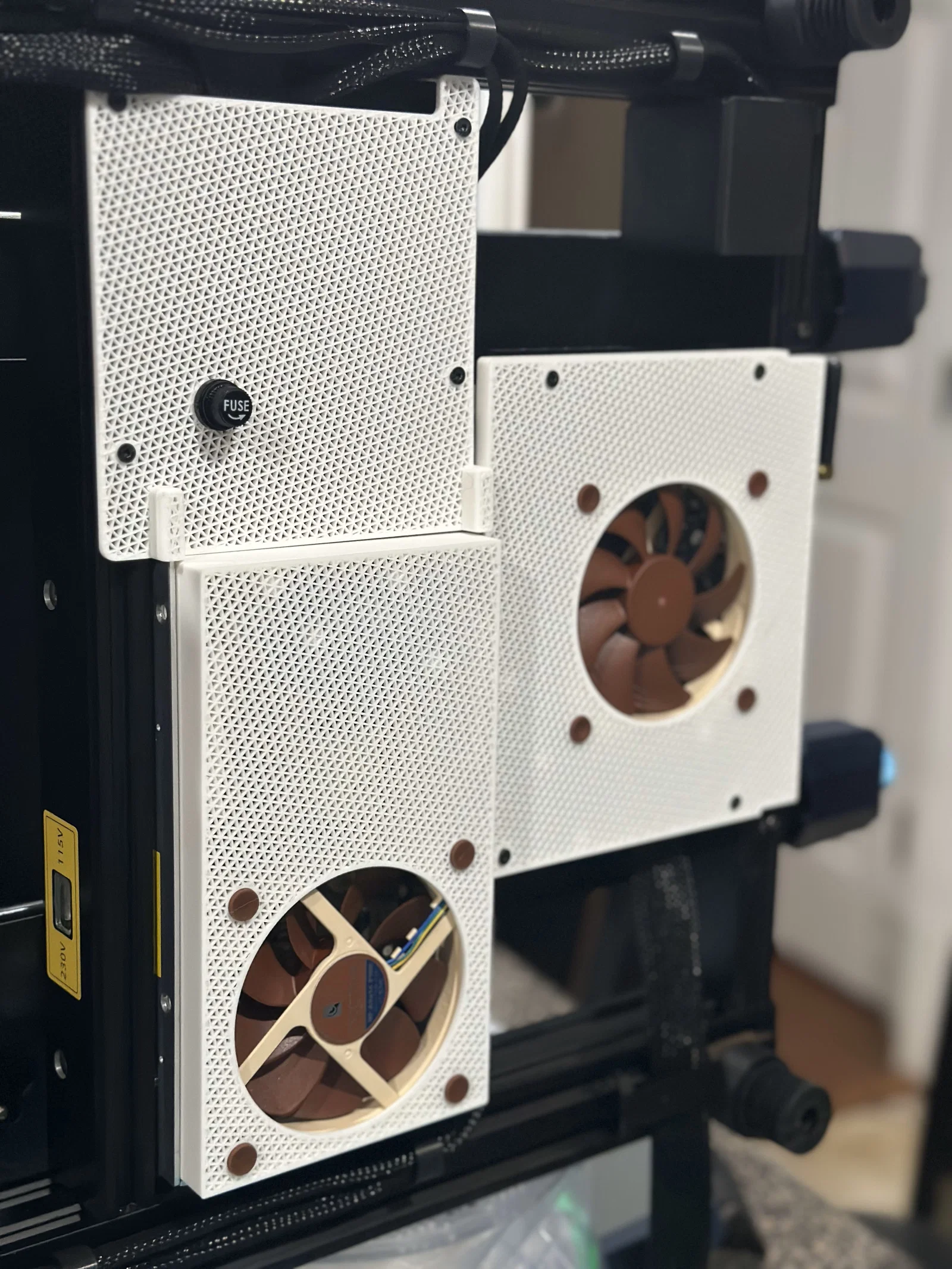

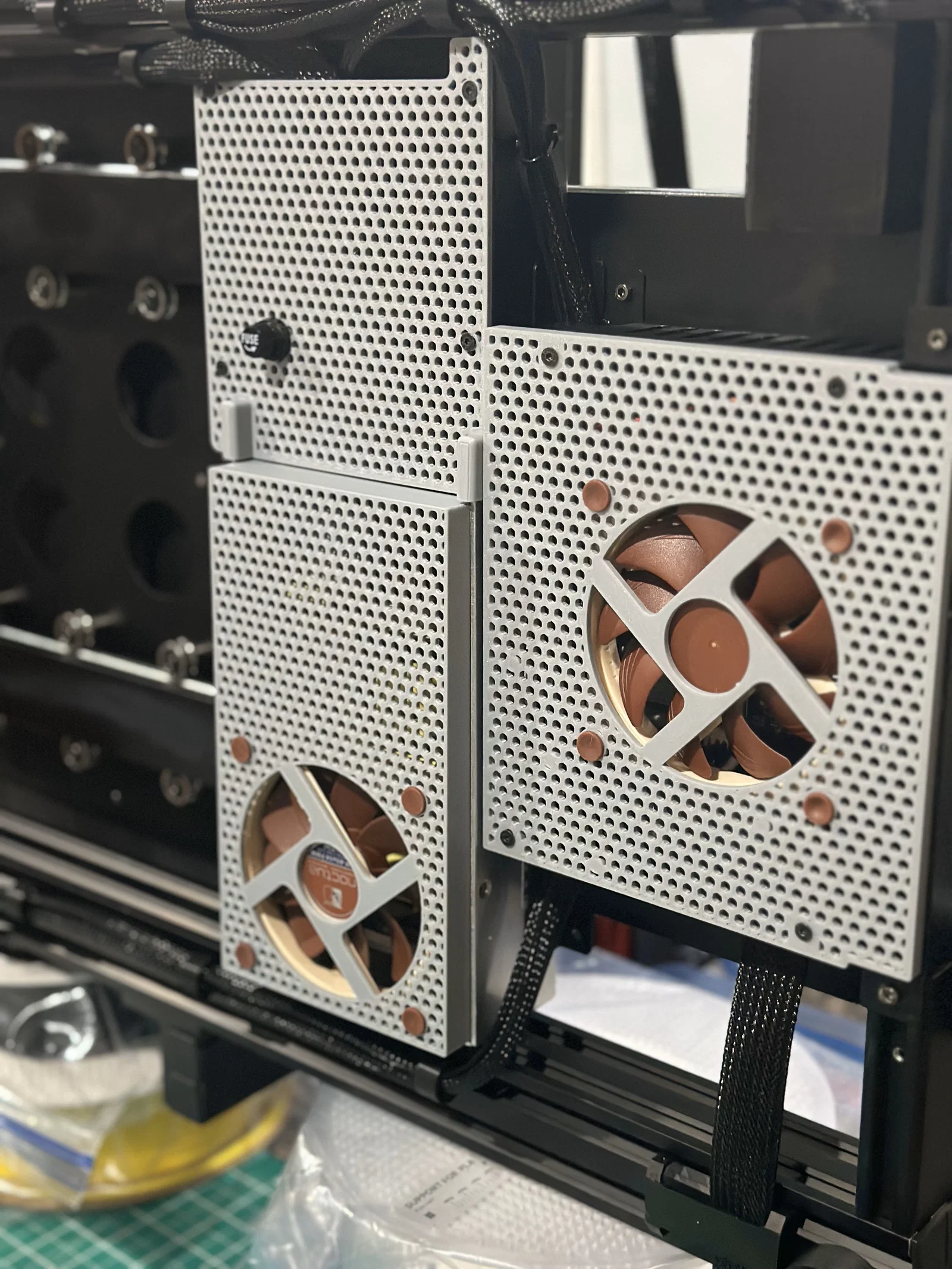

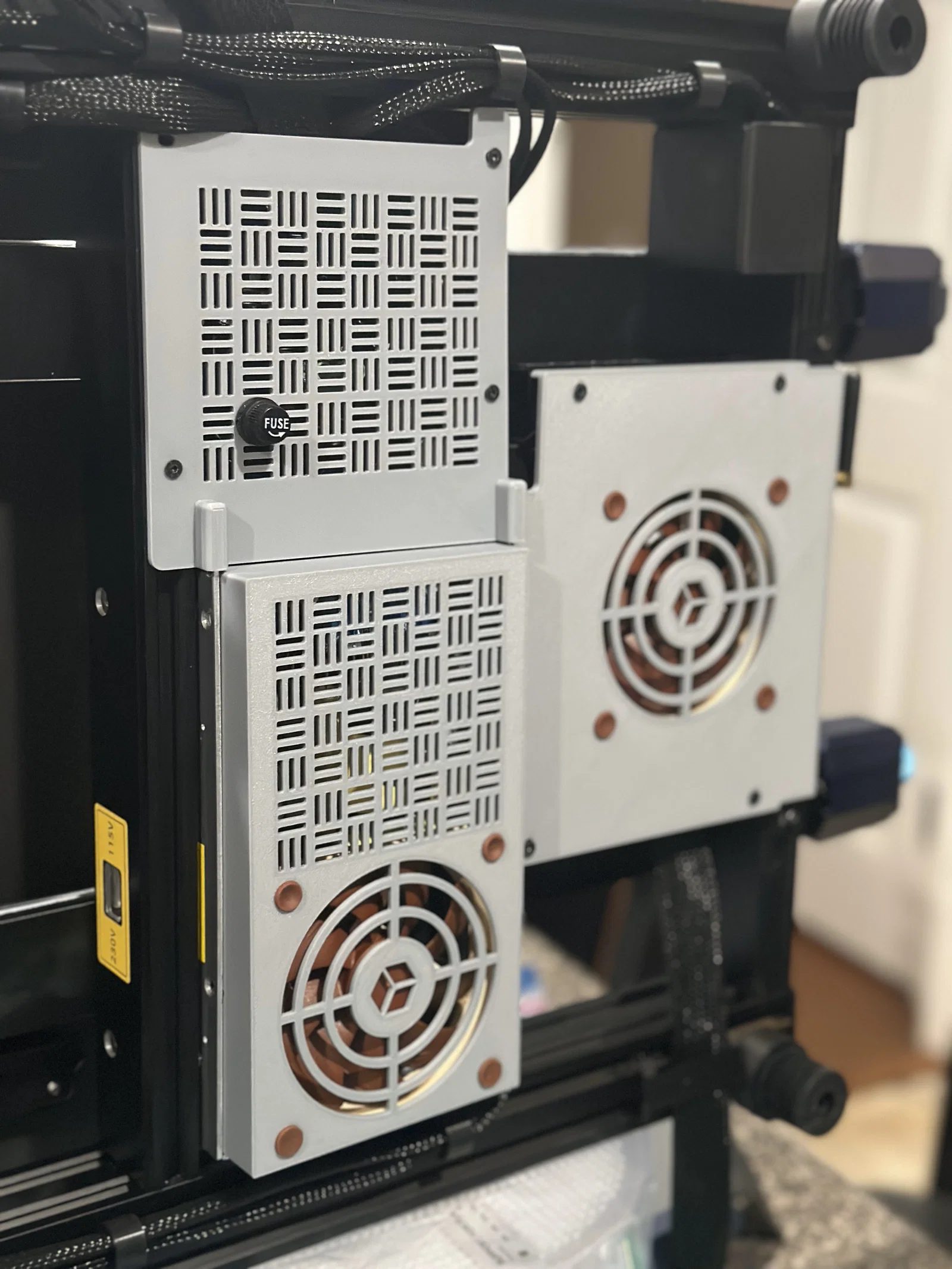

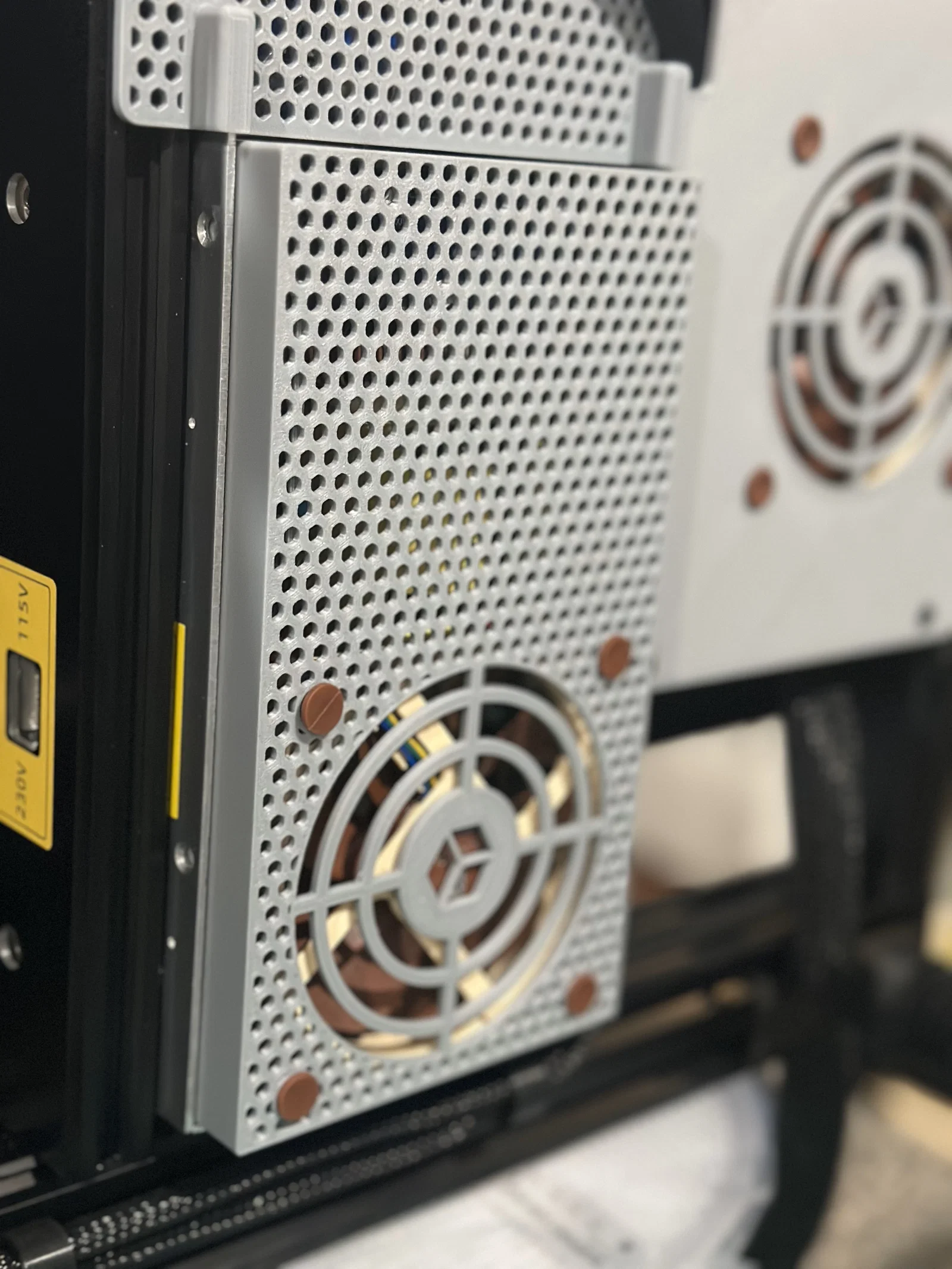

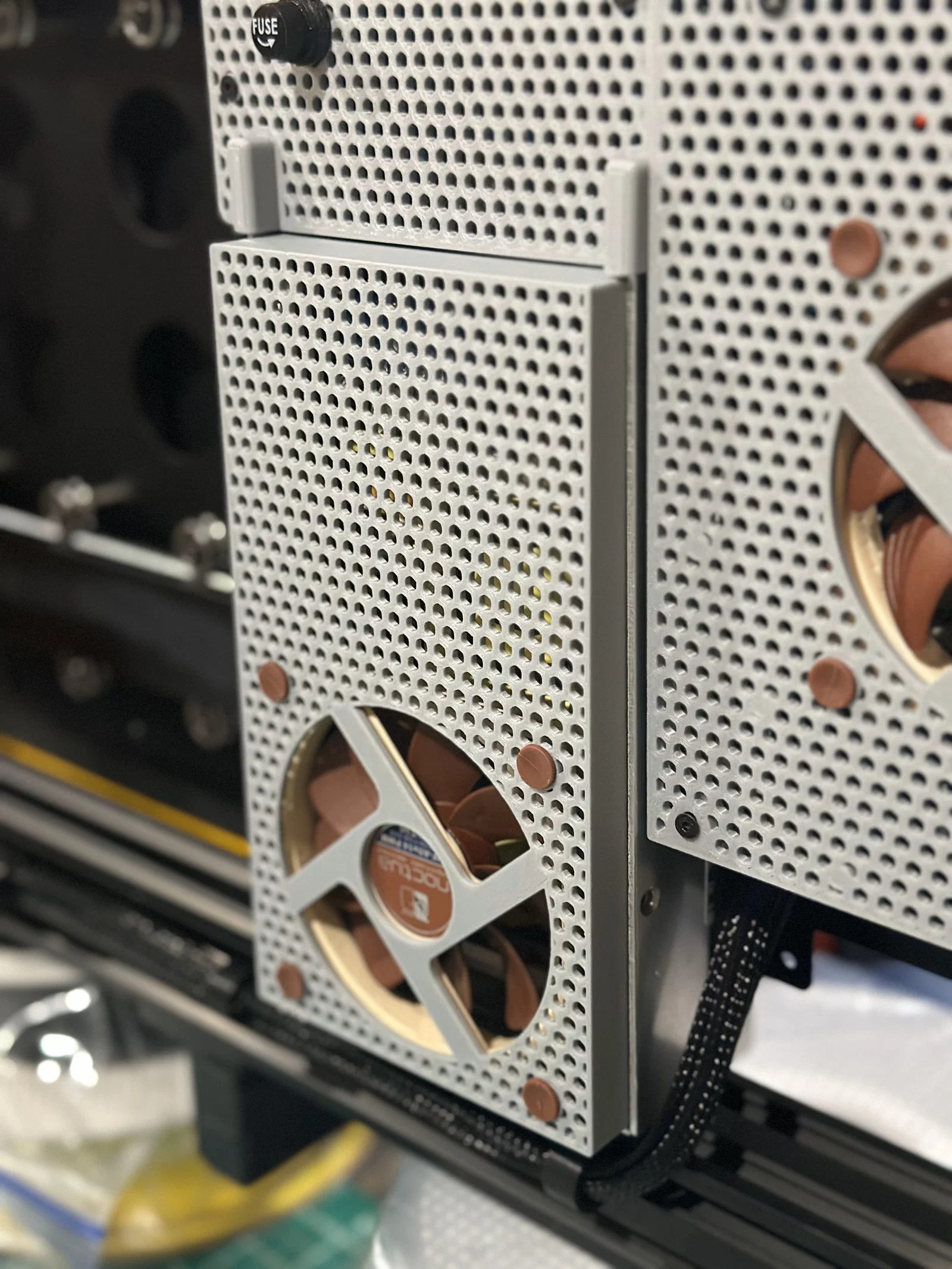

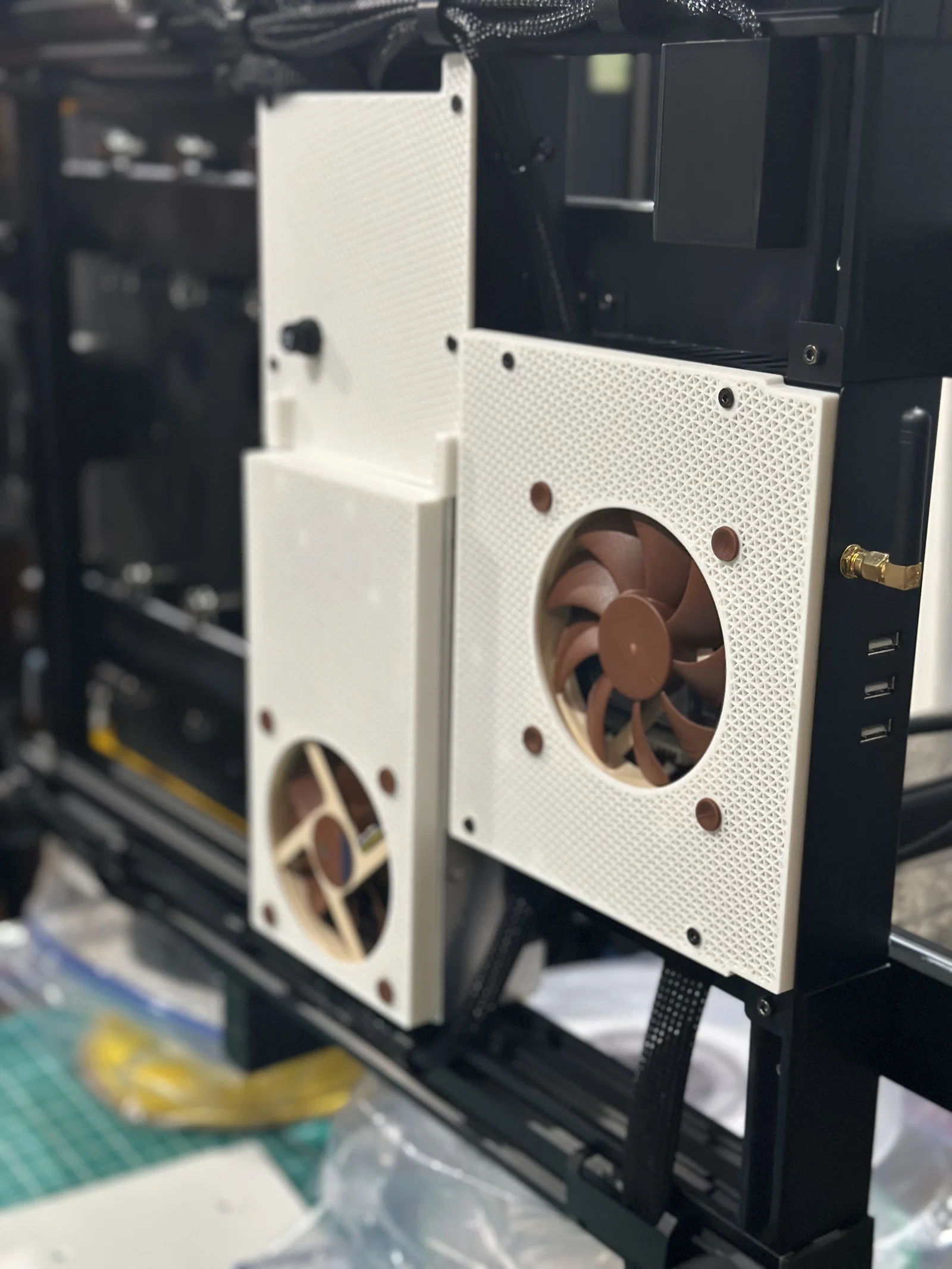

Nắp PSU Kobra 2 gắn quạt 92/60mm siêu êm (Cheng Liang) cho Kobra 2 series
Mod nắp PSU cho Anycubic Kobra 2 Series (Kobra 2/Neo/Plus/Pro/Max), hỗ trợ quạt Noctua 92x14 hoặc 60x25 và buck converter hạ 24V xuống 12V. Giảm tiếng ồn quạt từ “bão” xuống khoảng 19.9 dB.
Mô tả
Dẹp tiếng ồn của máy cho dứt điểm. Biến quạt của bạn thành siêu êm @ 19.9db
Dùng được cho tất cả các mẫu Kobra 2
- Món này cao hơn nắp PSU zin, bạn sẽ cần chân đế cao hơn
- Đây là link một bộ chân đế xài ổn: Bambu Lab Anti-Vibration Feet
Danh sách vật liệu:
Dùng quạt Noctua 12V, bạn có thể dùng loại 92x14mm hoặc 60x25mm, chỉ cần tải đúng file model tương ứng. Mình thích quạt 92mm hơn vì sải cánh và vùng phủ tốt hơn.

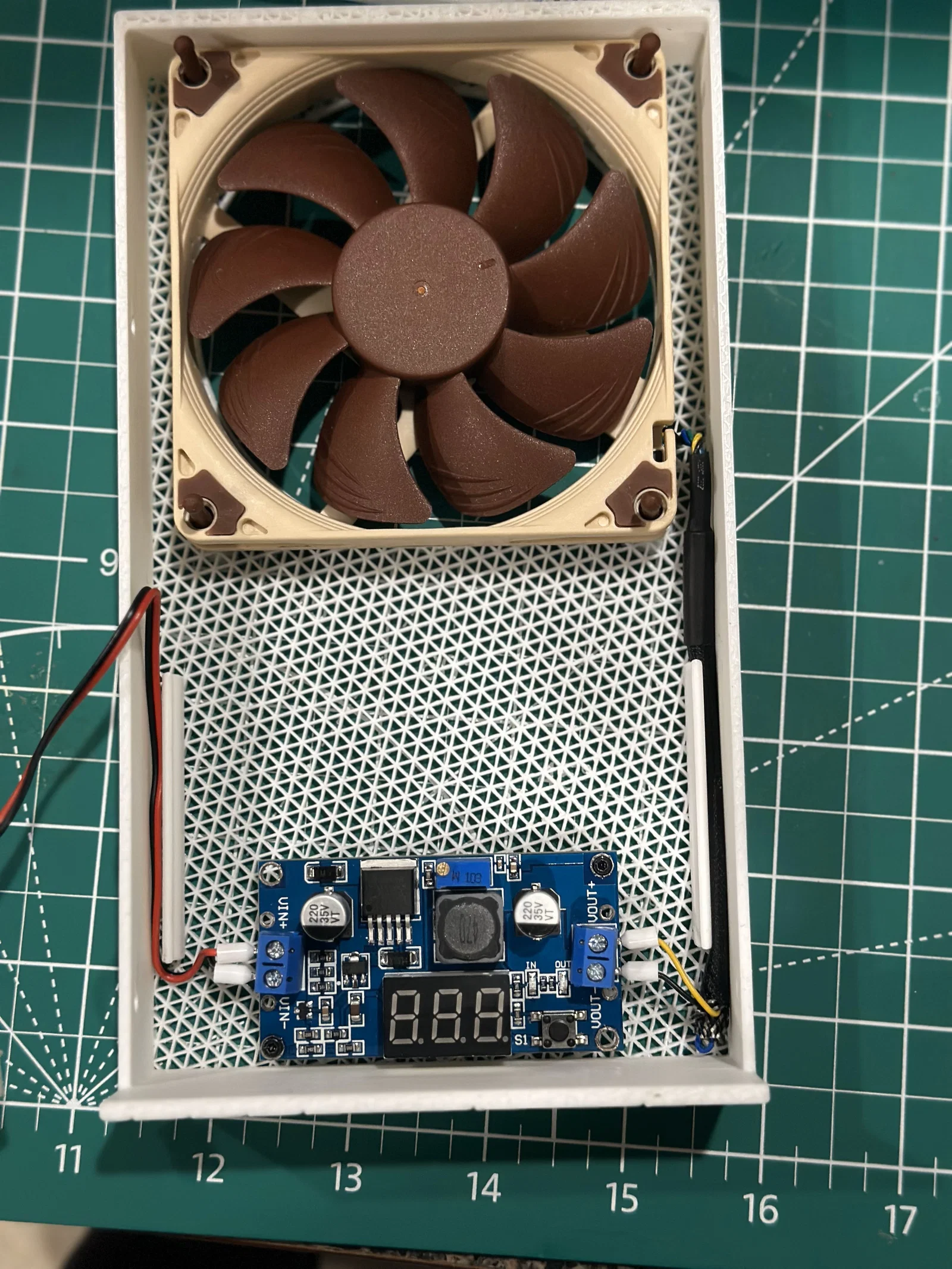

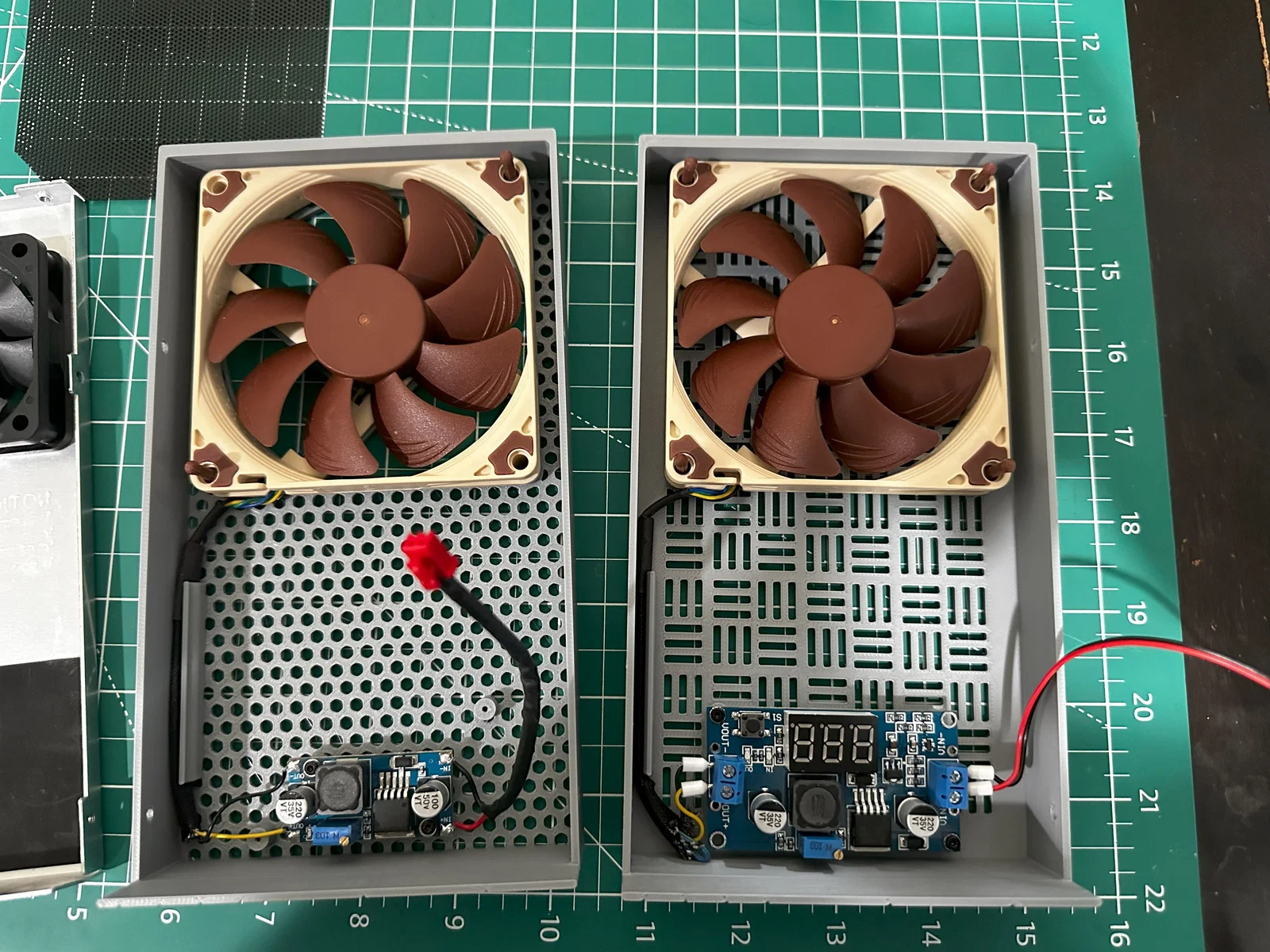

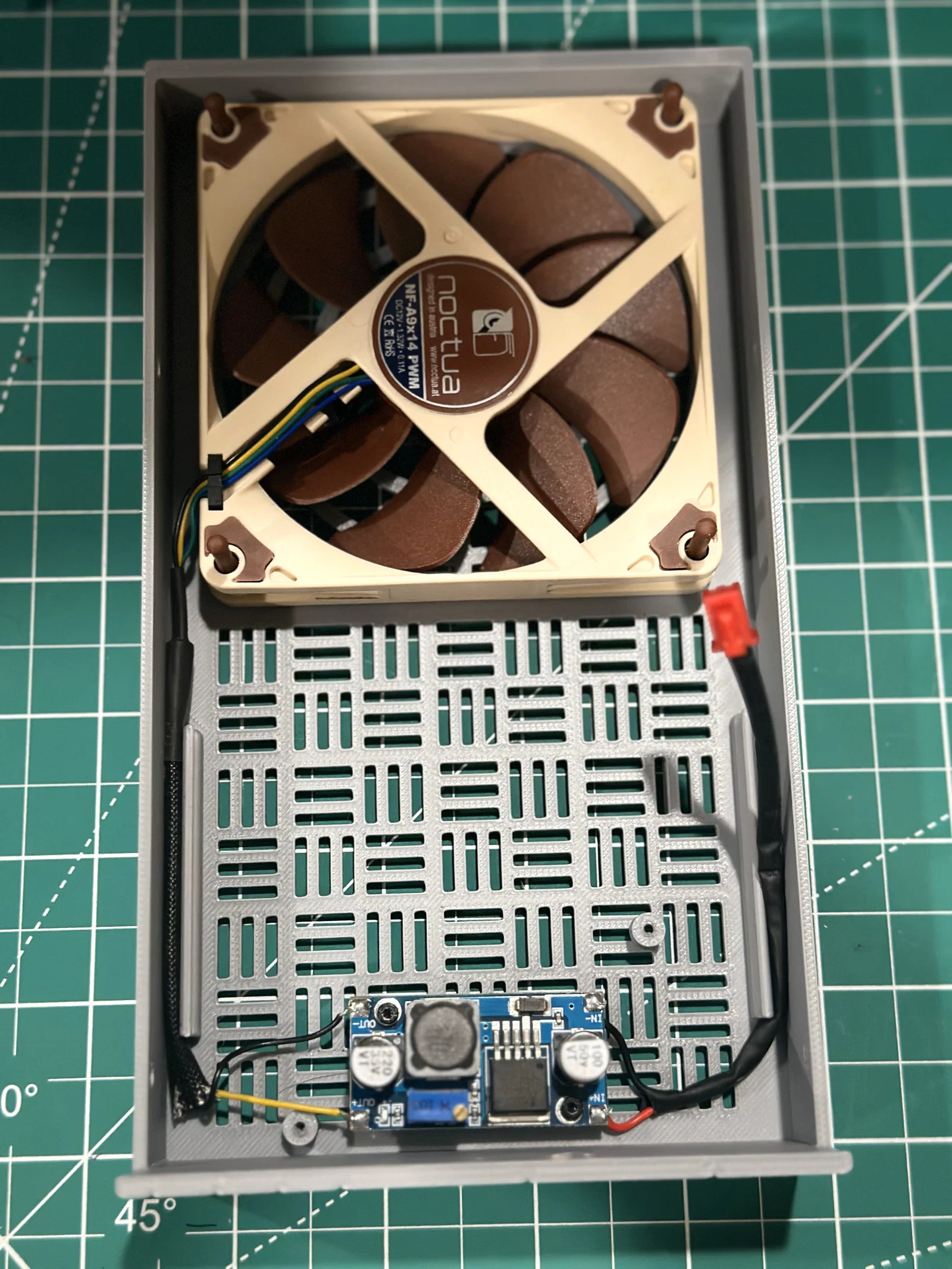

Dùng buck converter để hạ 24V từ bộ nguồn xuống 12V cho quạt. Mình có để 3 lựa chọn bên dưới: bản cần hàn, bản không cần hàn (cọc vít screw terminal), và bản Plug N Play. Bạn có thể dùng bất kỳ buck converter nào bạn muốn. Mình đã thiết kế sẵn các điểm bắt ốc trên nắp cho 2 loại này.

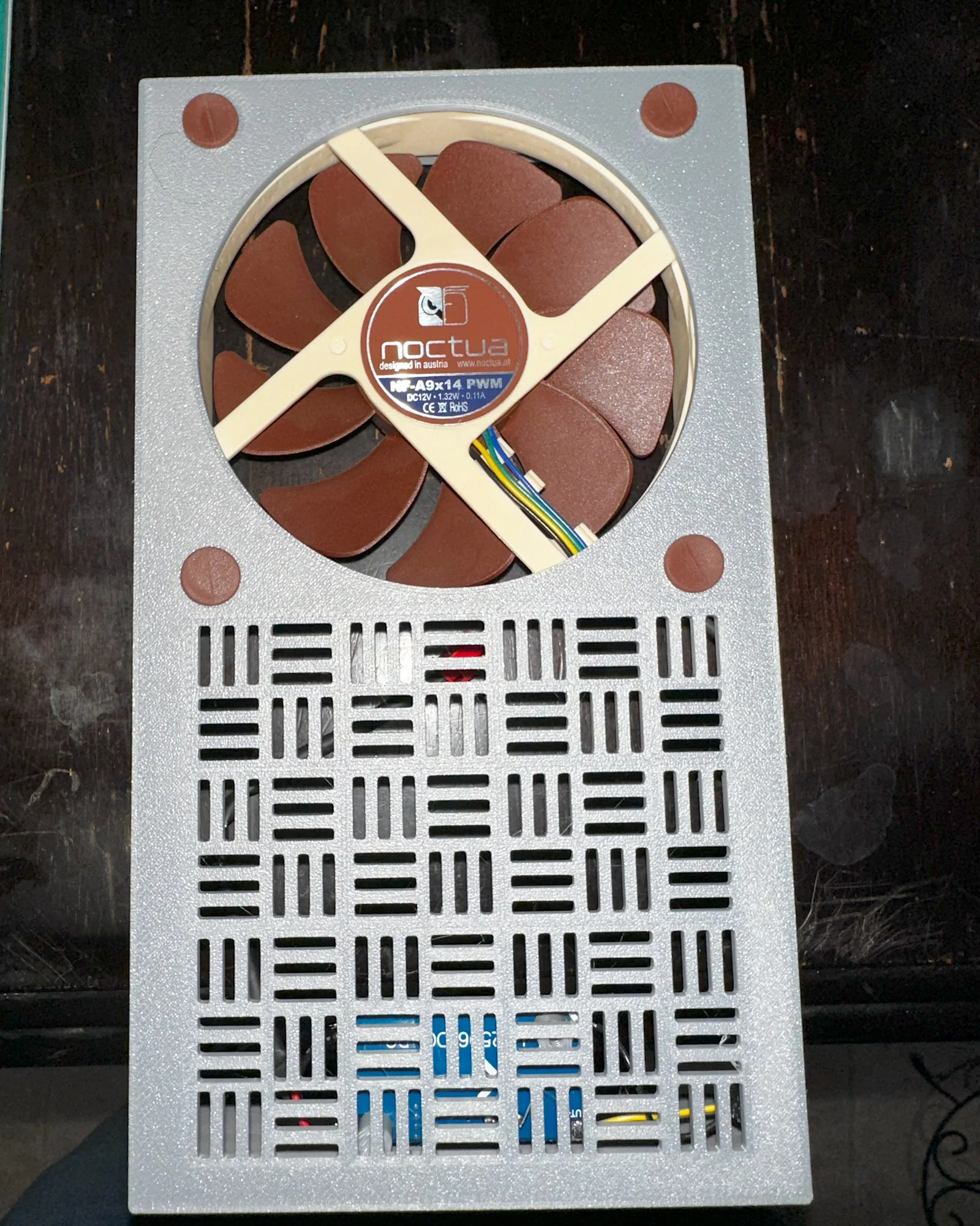

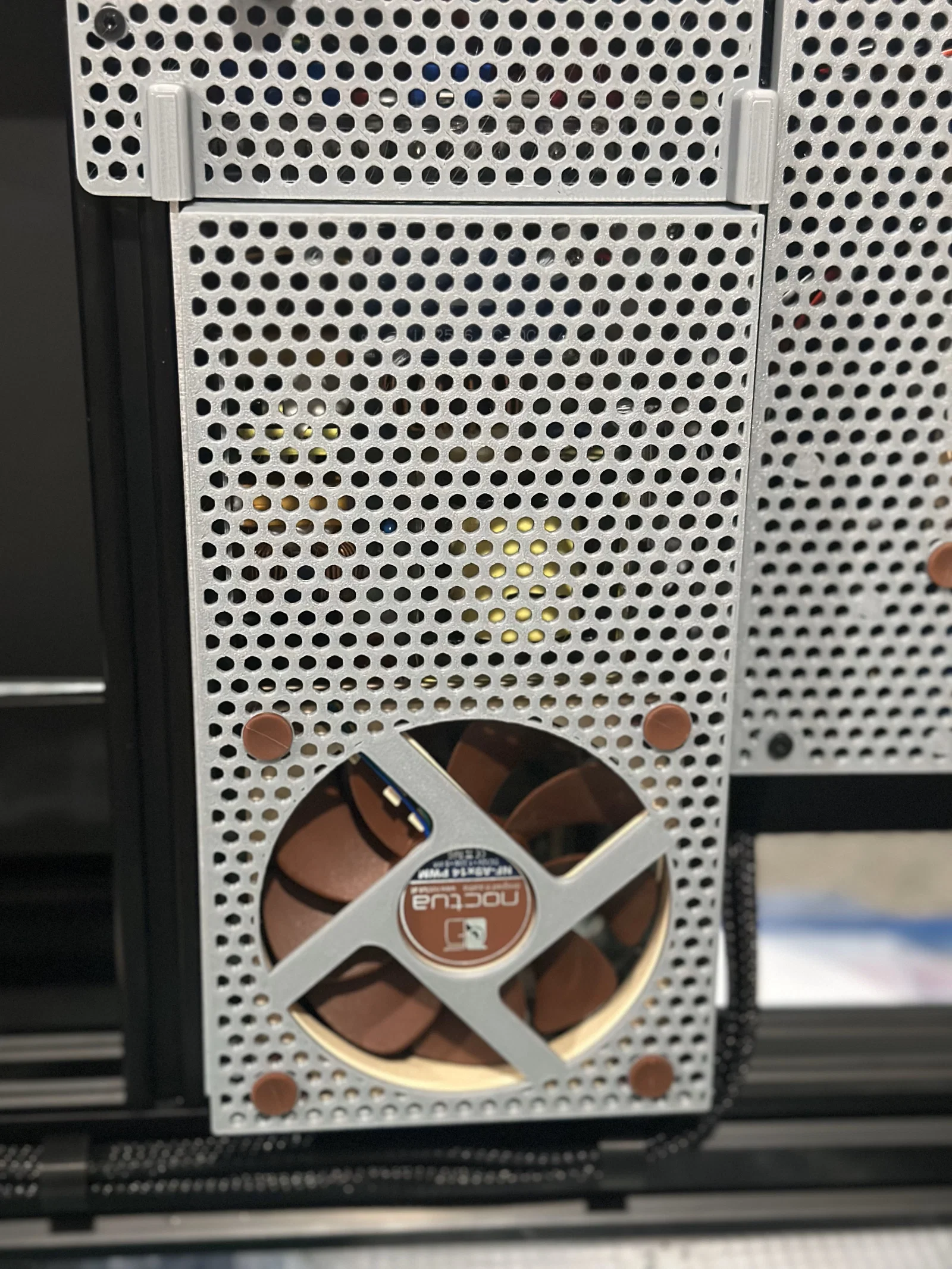

Cho bản 92x14mm: Noctua NF-A9x14 Fan
HOẶC
Cho bản 60x25mm: Noctua NF-A6x25 Fan
Chọn buck converter của bạn. Có 3 lựa chọn: loại hàn, loại không hàn với cọc vít, hoặc bộ Noctua chính hãng Plug and Play.
HOẶC
HOẶC
Official 24v to 12v Noctua Buck Converter (Plug and play)
Tất cả các nắp đều có lỗ bắt sẵn cho cả hai kiểu buck converter.

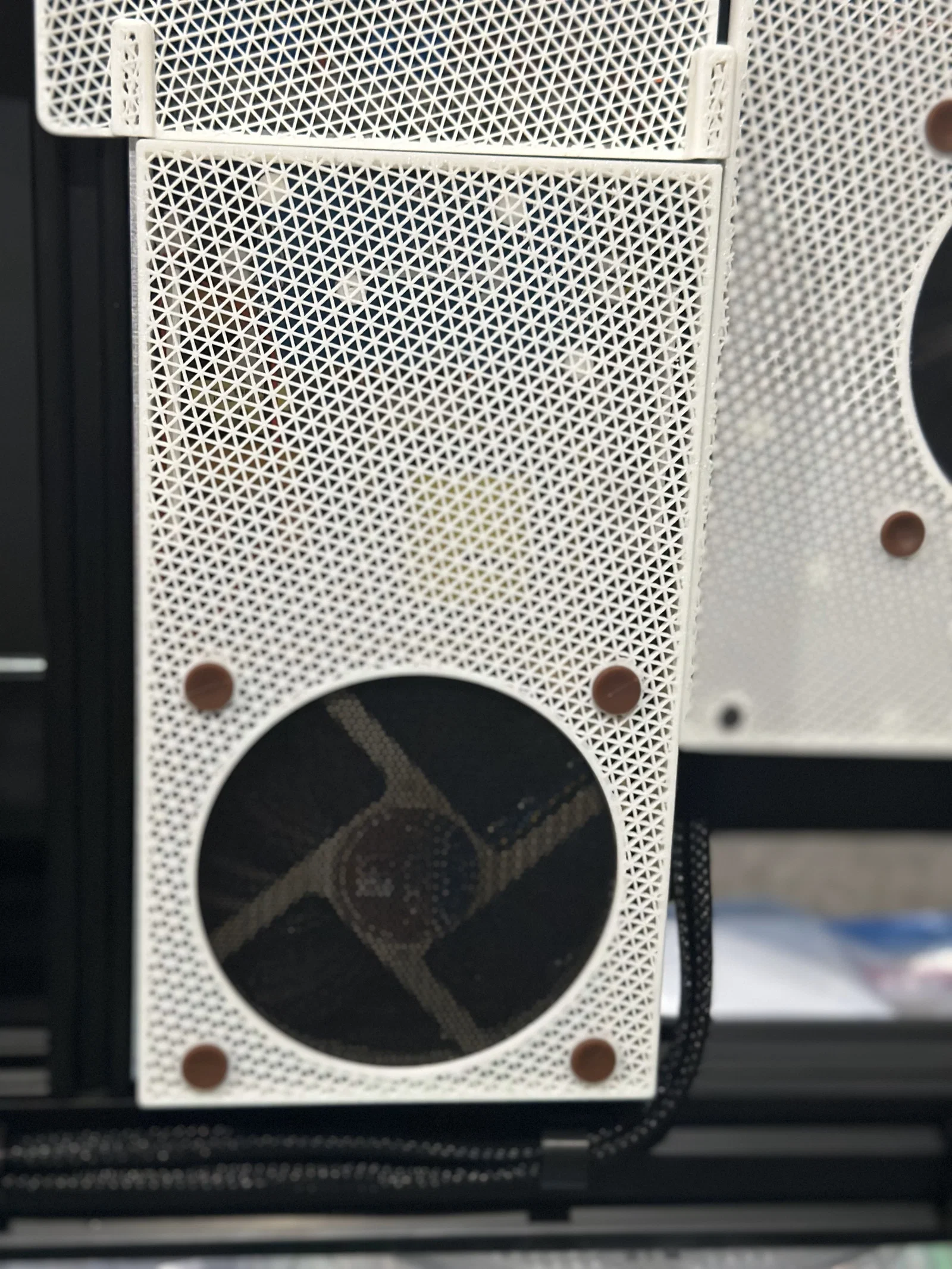

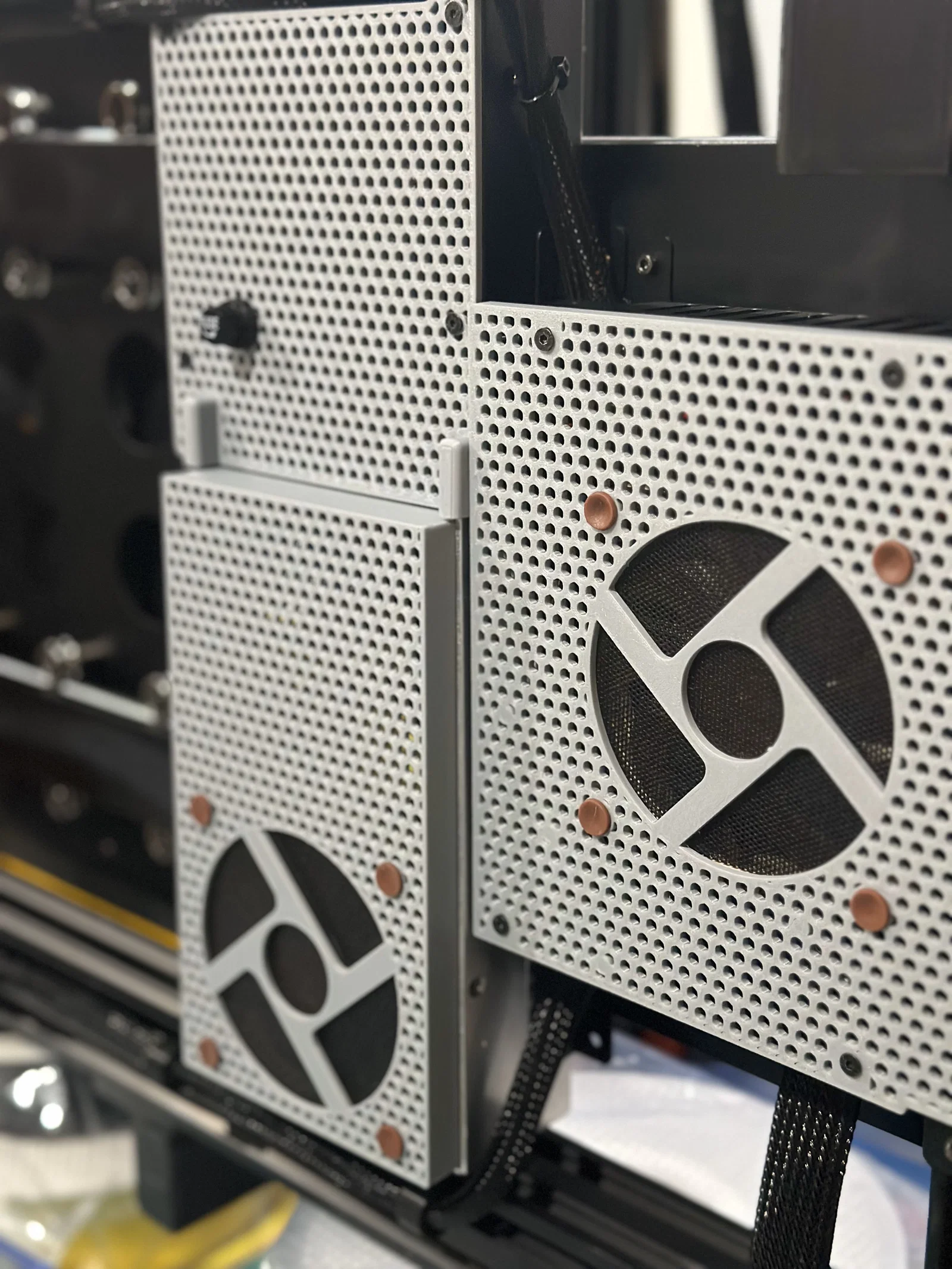

Dust Mesh Filter : tự làm miếng lọc để gắn vào nắp, giúp hạn chế bụi lọt vào.
Lắp đặt:

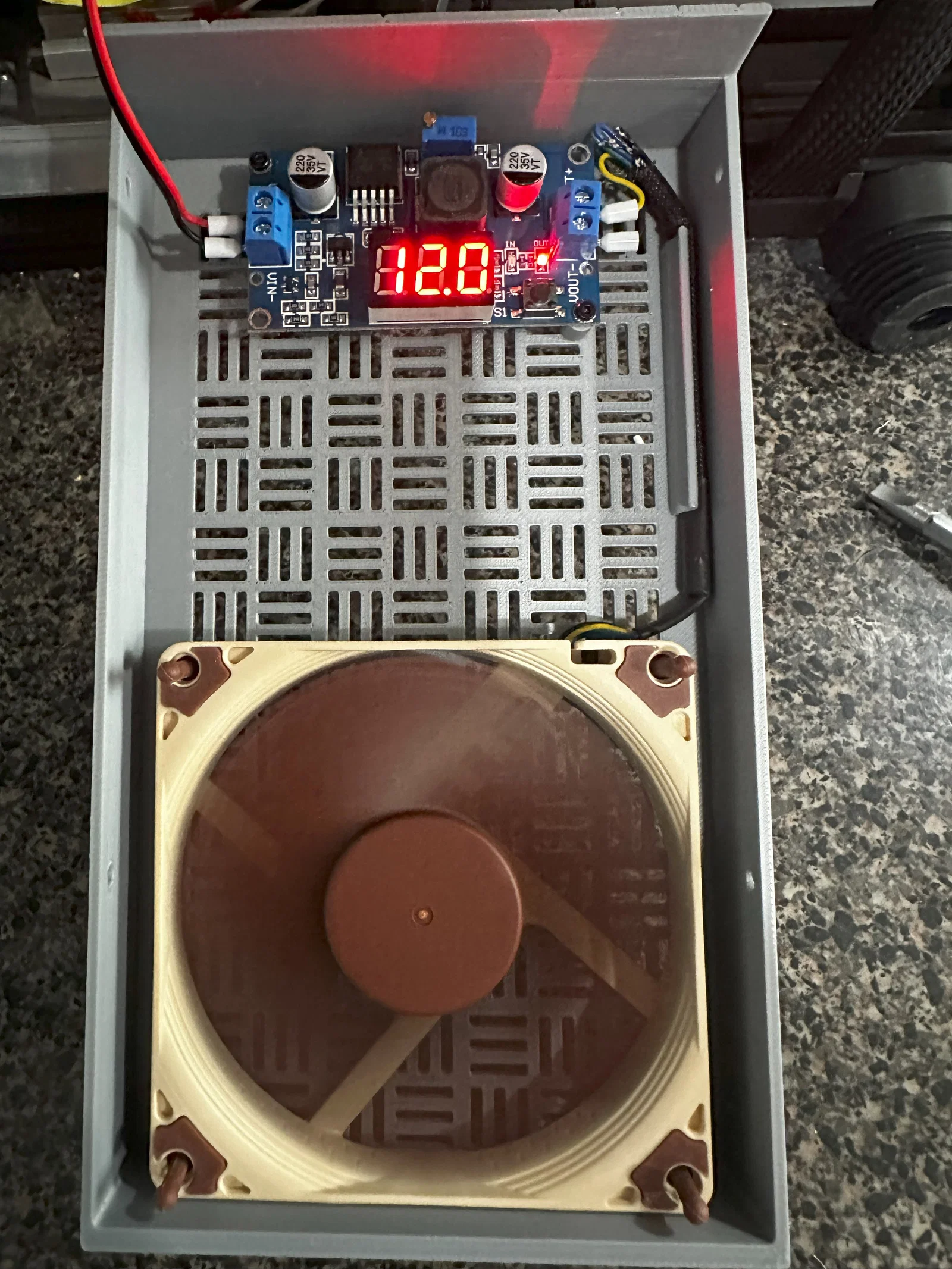

Đấu dây: Dây đen là - (âm), dây vàng là + (dương), hai dây còn lại không dùng.
Chỉnh điện áp bằng ốc trên biến trở xanh (blue potentiometer) về 12V
- Để bấm đầu dây gọn và chắc hơn, mình khuyên dùng ferrules cho bản buck converter không hàn; đây là một bộ rẻ: Ferrule Crimping Tool Kit
Bắt ốc / lắp cơ khí:
- Buck Converter: 2 con M2x4
- Nắp PSU: 4 con M3x8 (tùy chọn khoét côn/countersink để nhìn đẹp hơn)
- Hướng gió quạt zin là thổi ra ngoài. Tương ứng là logo và lưới (grill) hướng ra ngoài.
- Nếu bạn cần mua ốc cho dự án này thì đây:
- Hex Socket Head Screws Nuts Bolts and Washers Set Assortment M2 M3 M4 M5
- Countersunk Hex Head Screws Nuts and Bolts and Flat Washers Assortment M2 M3 M4 M5
- Nhớ thử lắp (dry fit) ốc trước khi gắn board để thao tác dễ hơn.
- Có thể dùng ốc quạt đi kèm. Mình thích dùng bộ gắn chống rung (anti-vibration mounts) đi kèm hơn.
- Lắp anti-vibration mounts cho quạt Noctua = để dễ lắp, gắn anti-vibration mounts vào nắp trước rồi hãy gắn quạt. Ở chân mount có một cái gờ nhỏ để tự giữ tại chỗ. Kéo mount đến khi gờ đó vào đúng vị trí (seated).

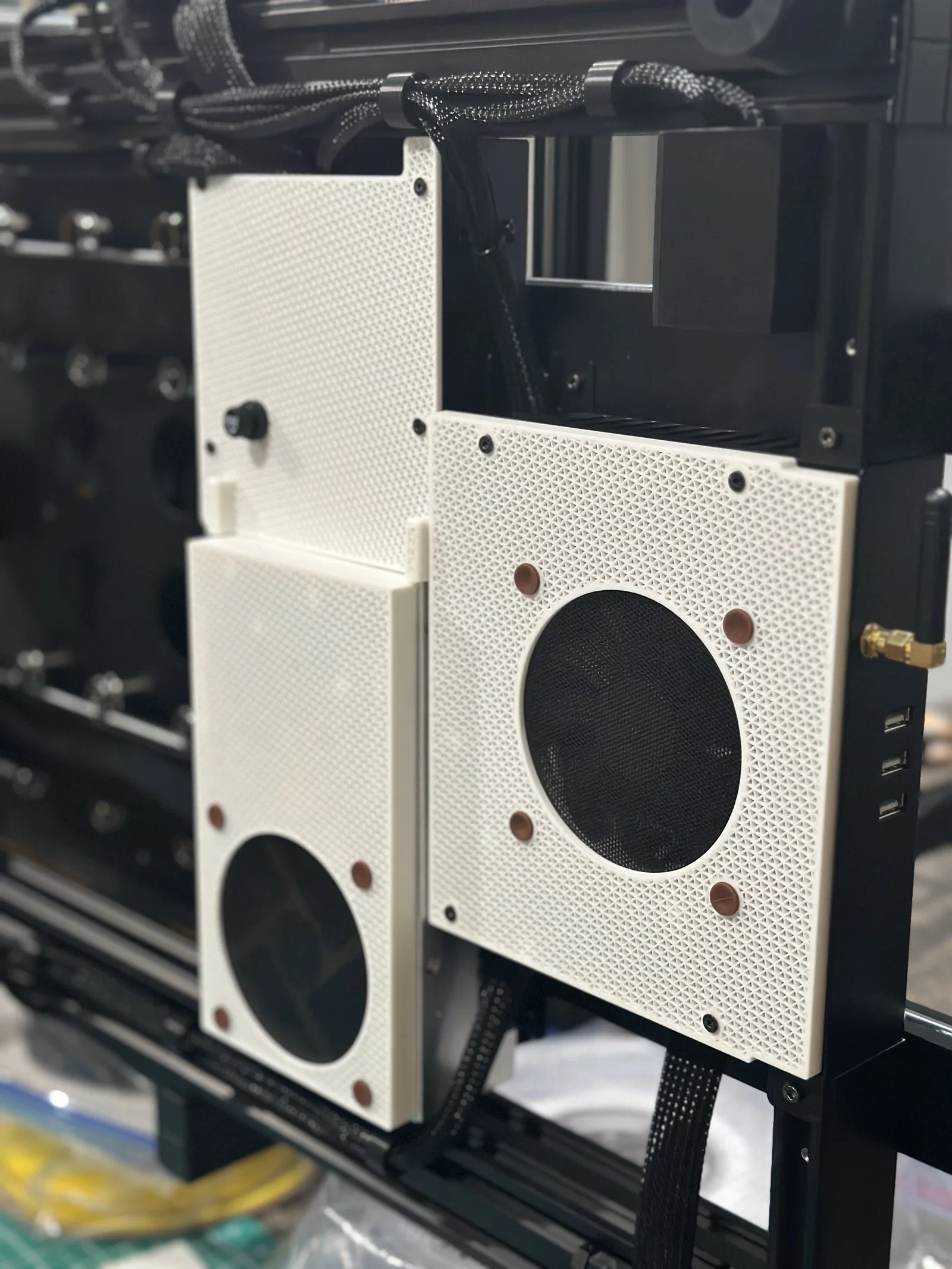

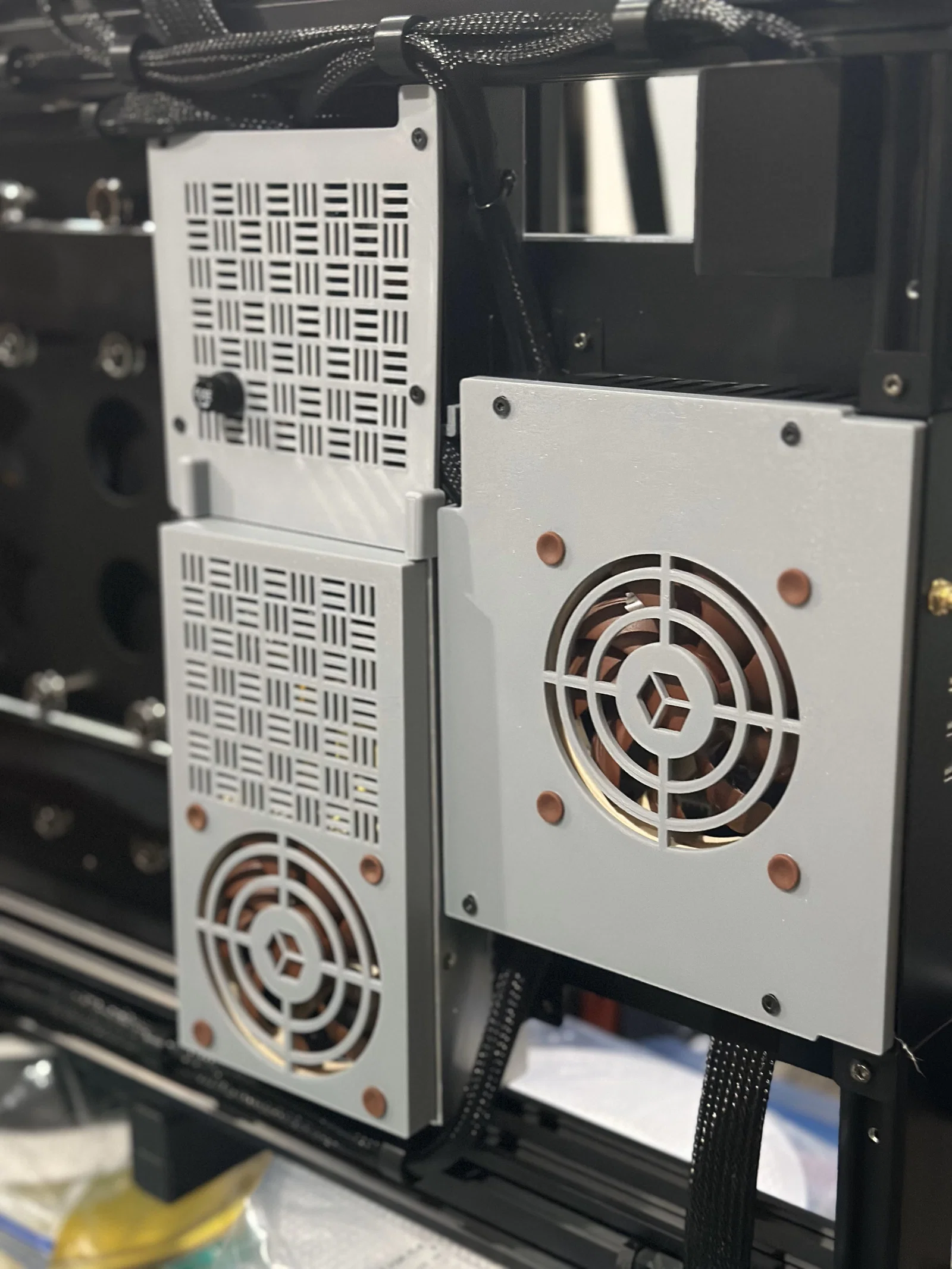

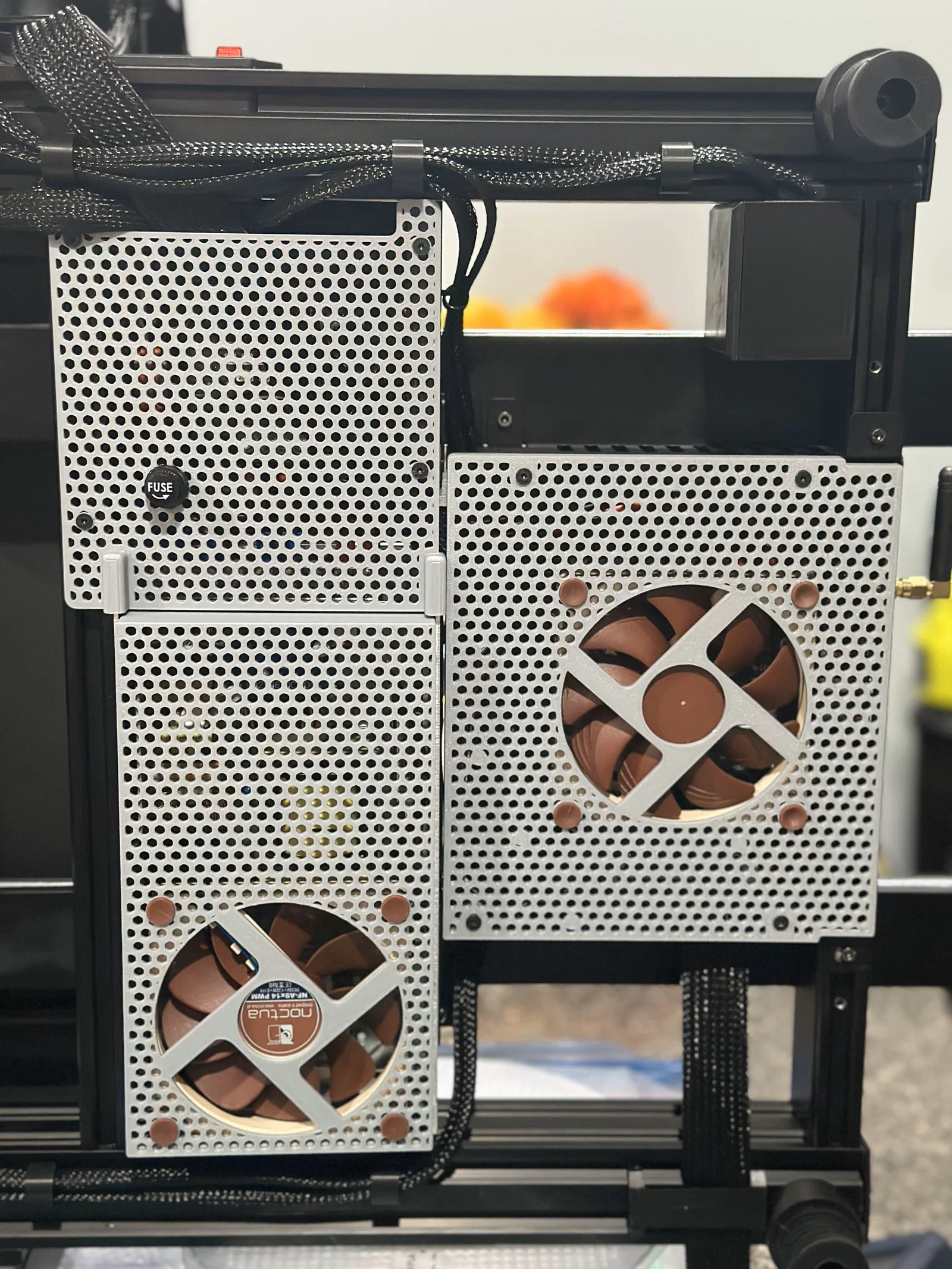

Chủ máy Kobra 2 Max: dùng model này chung với nắp mainboard và nắp MOSFET heat bed.

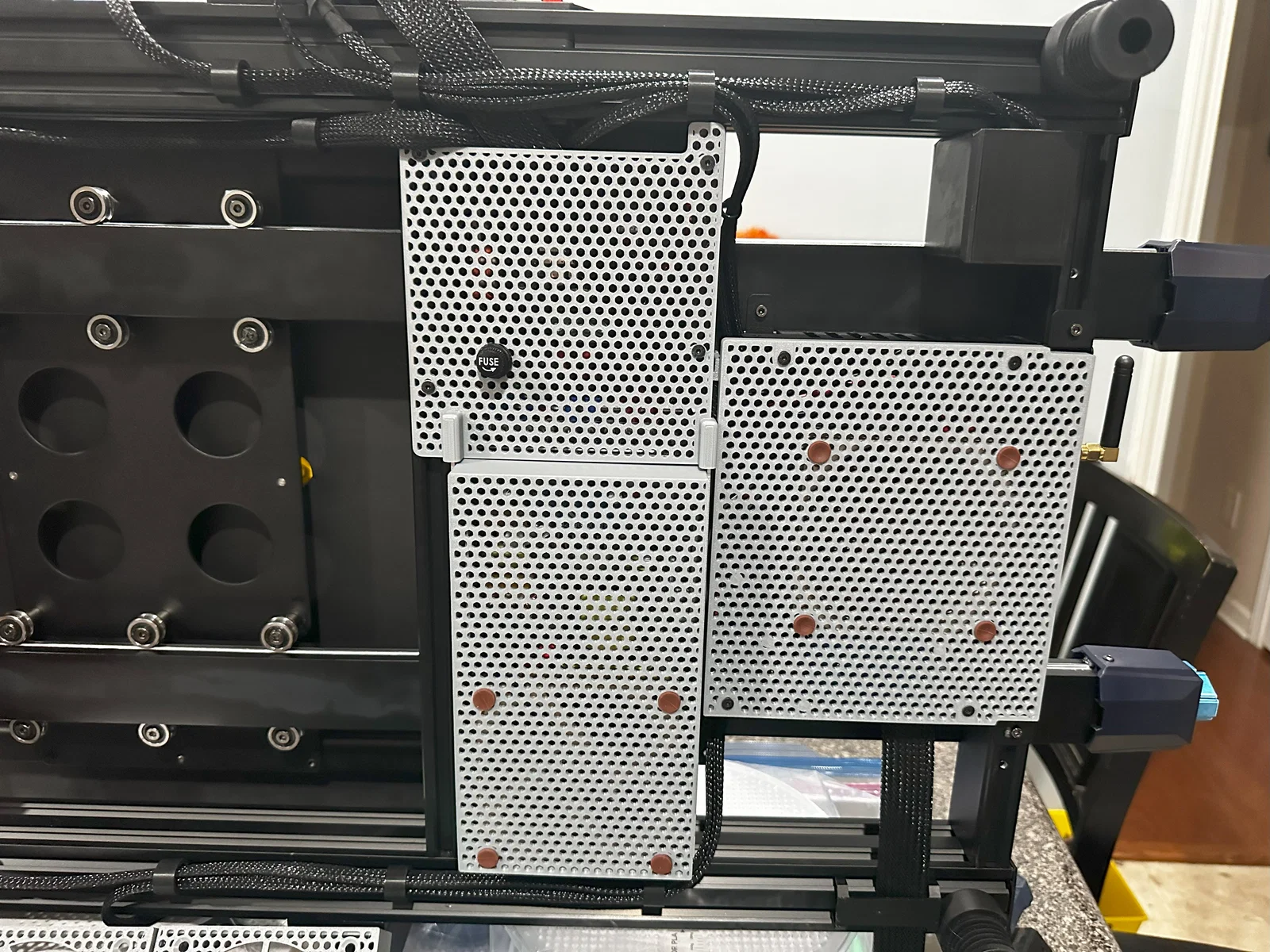

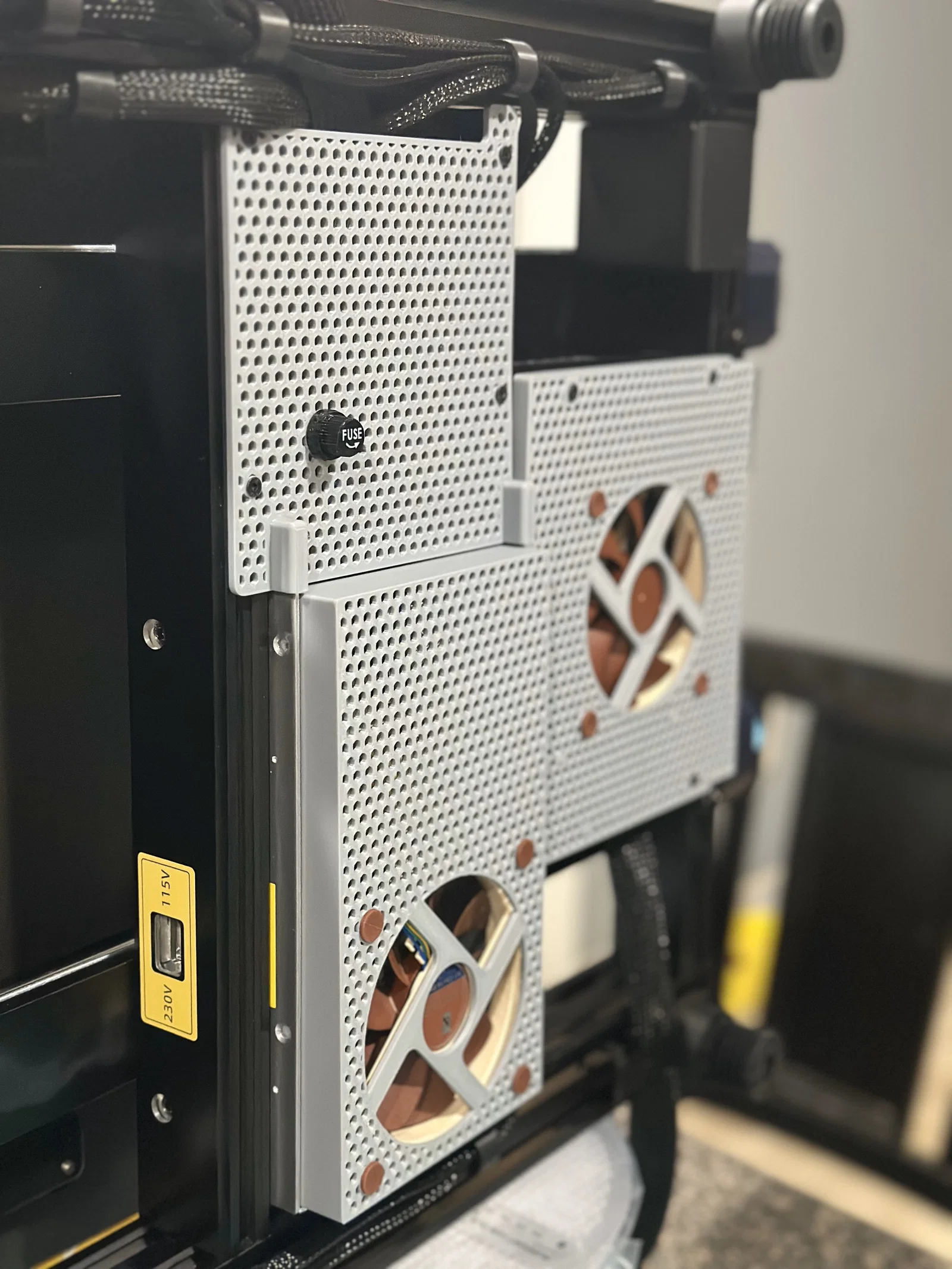

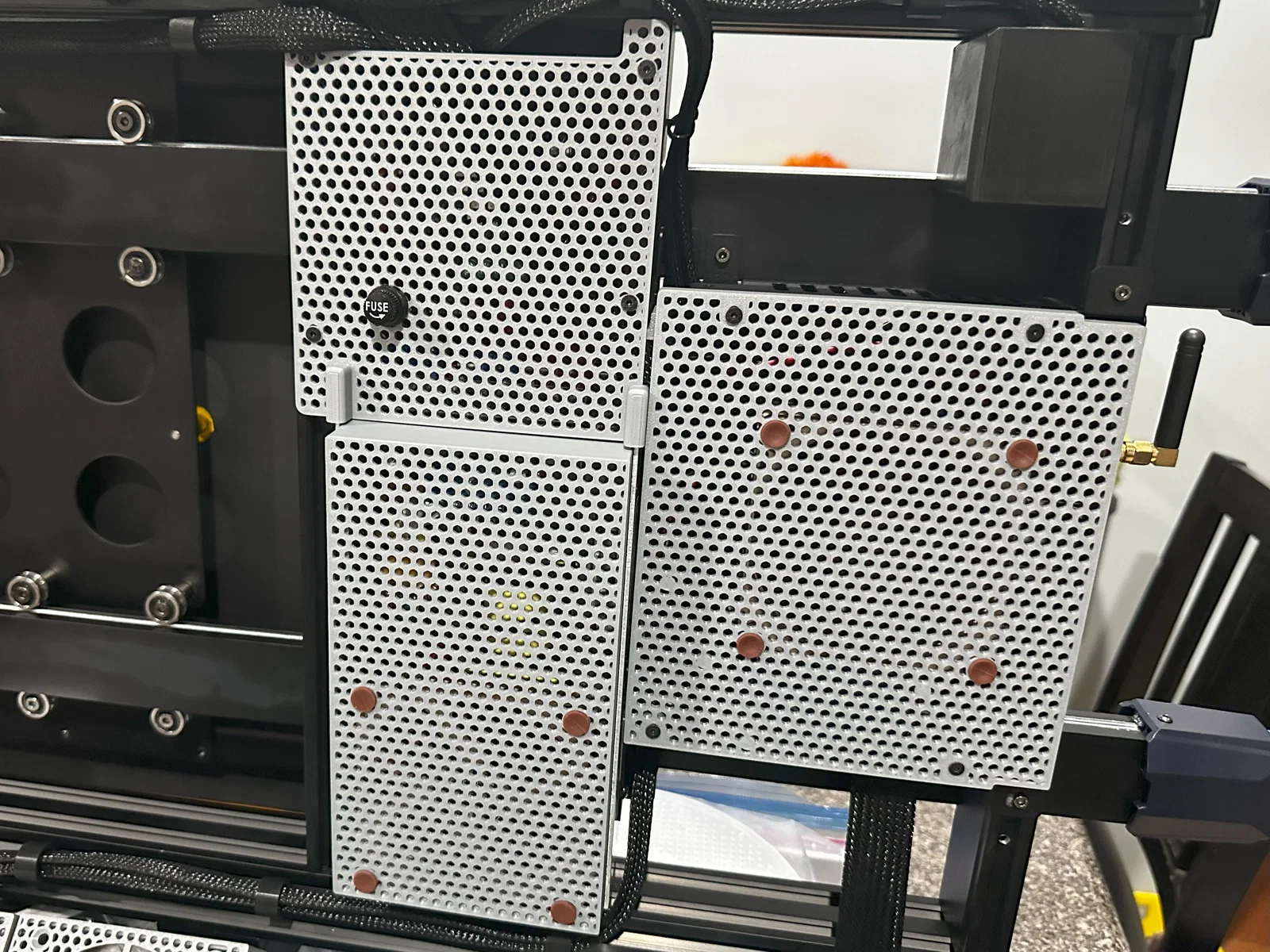

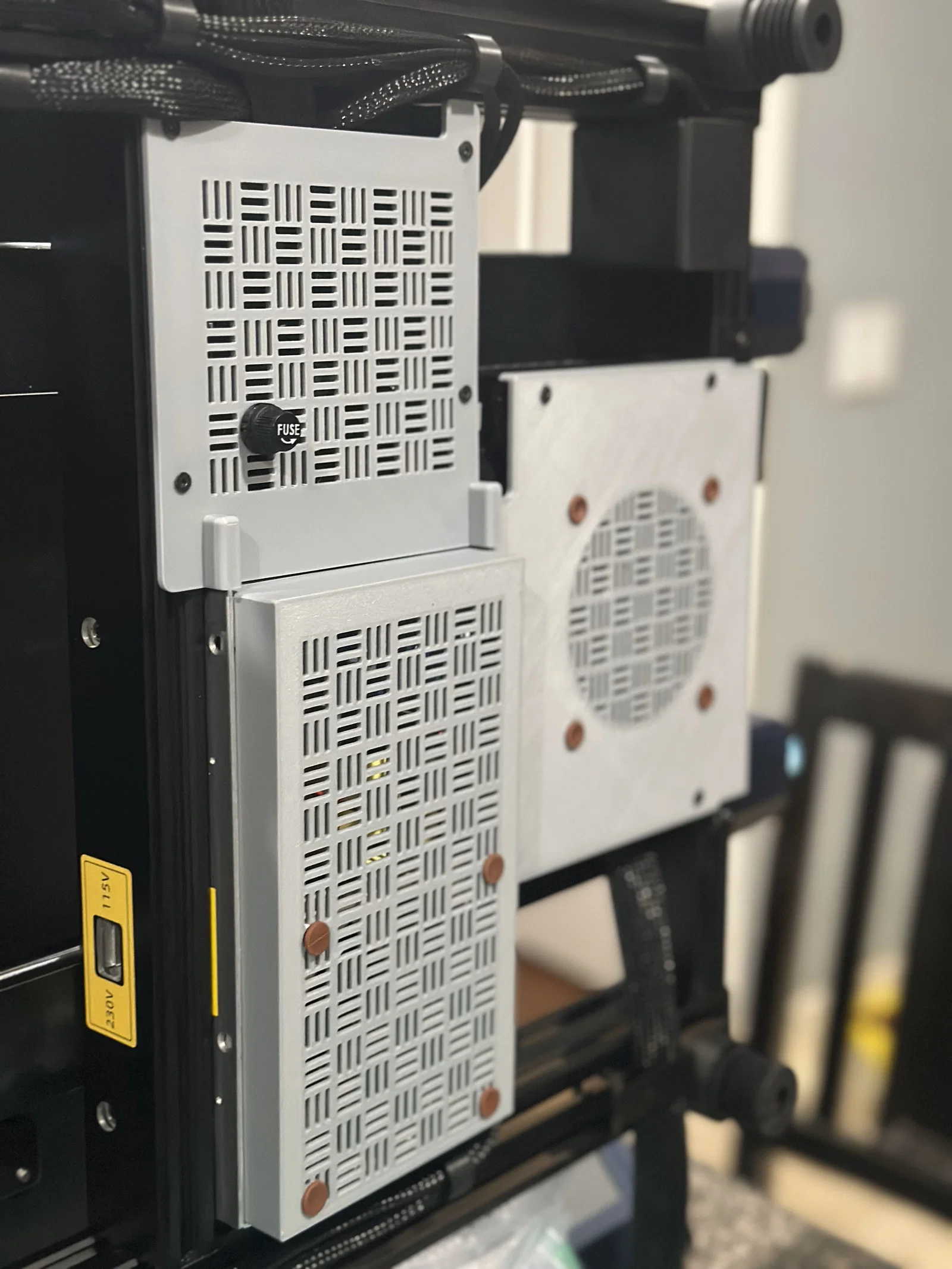

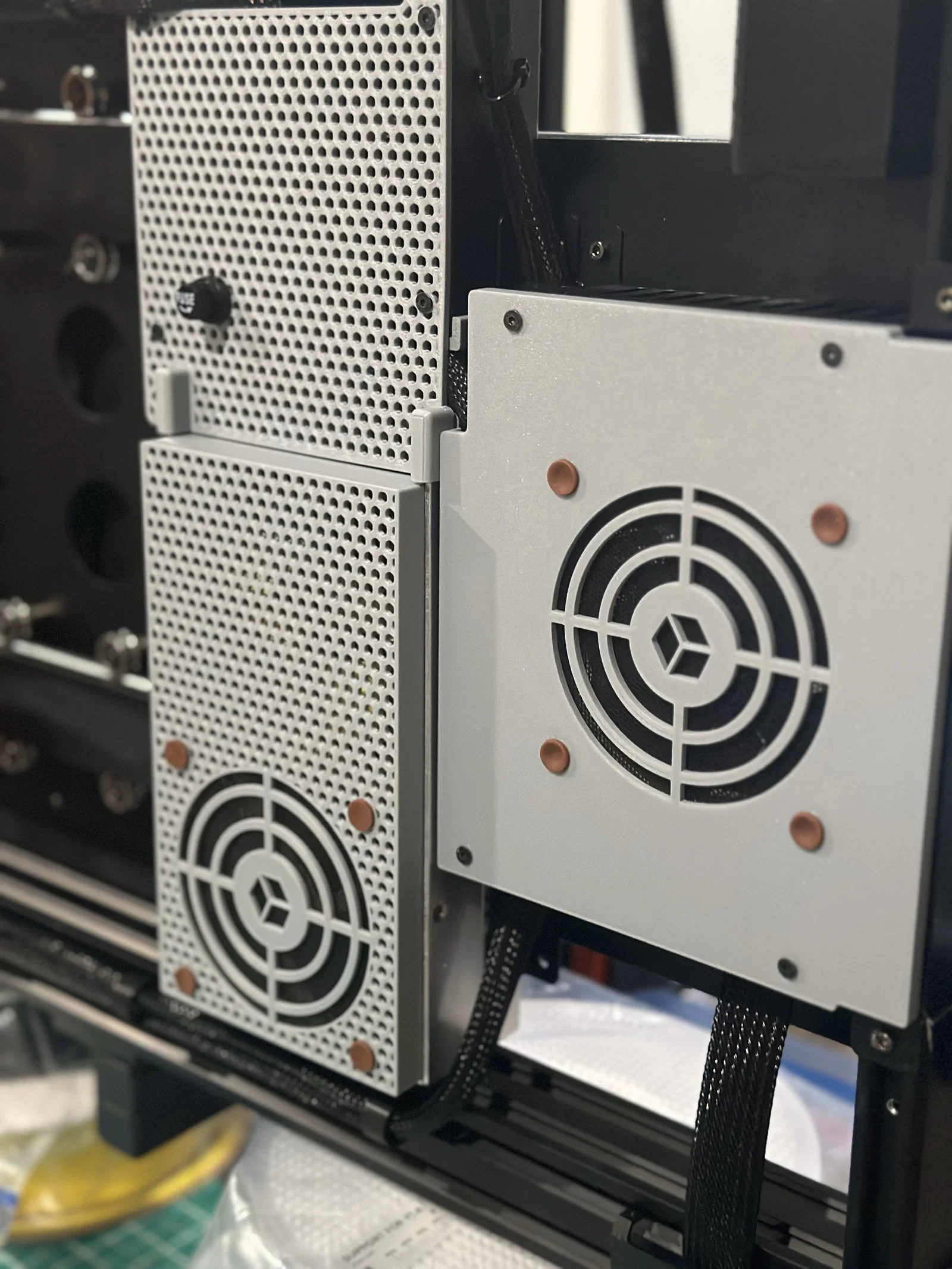

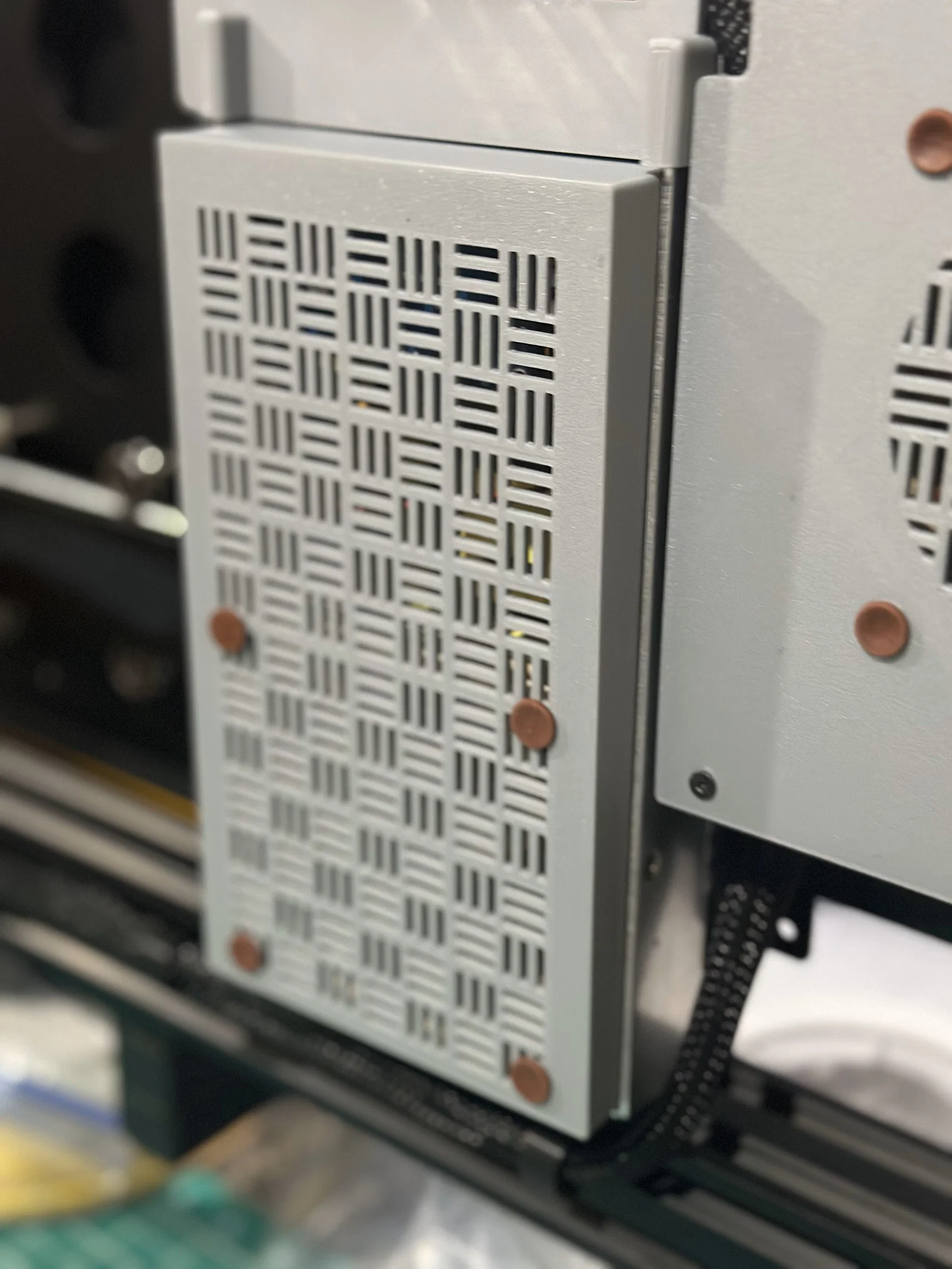

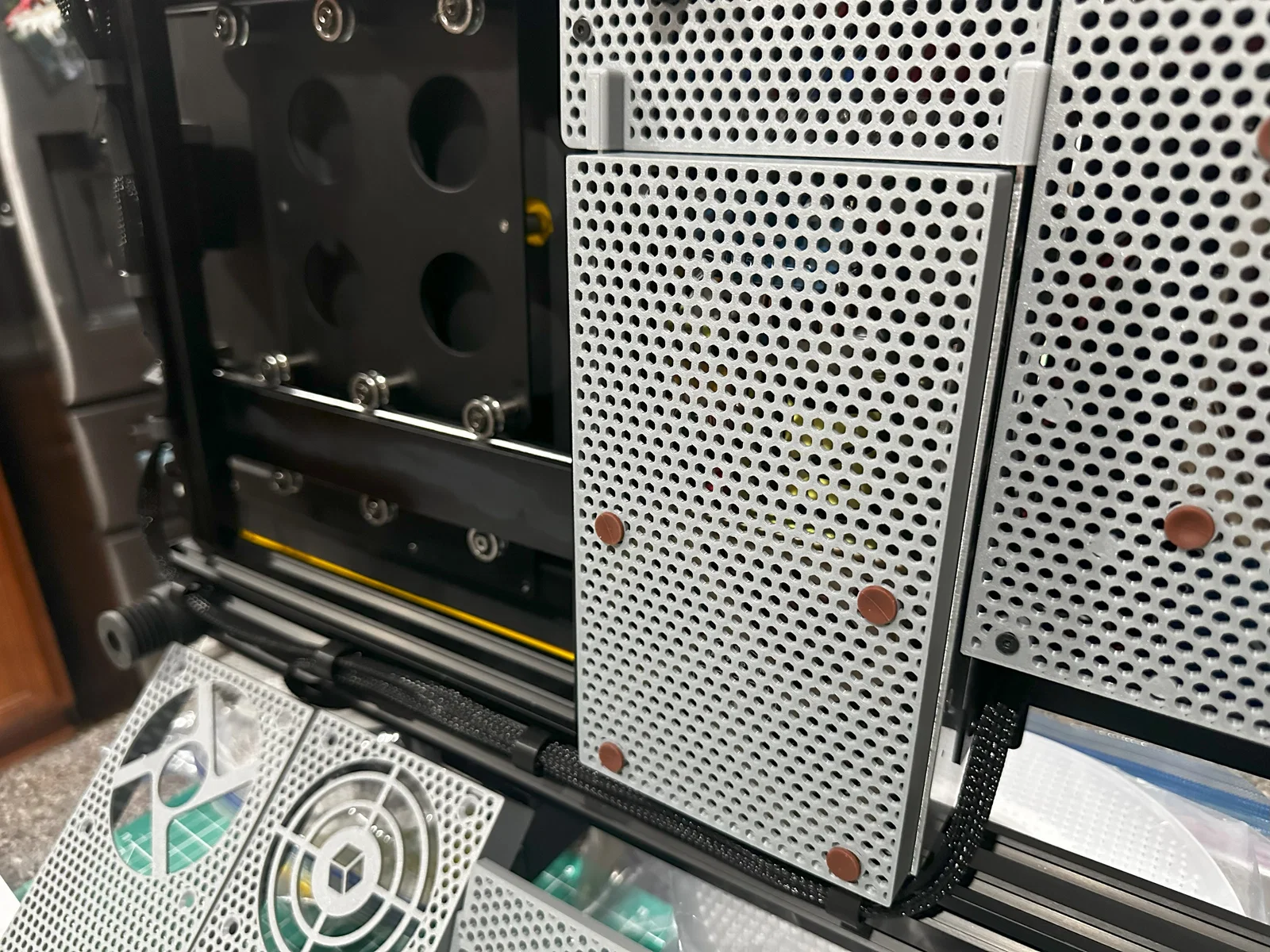

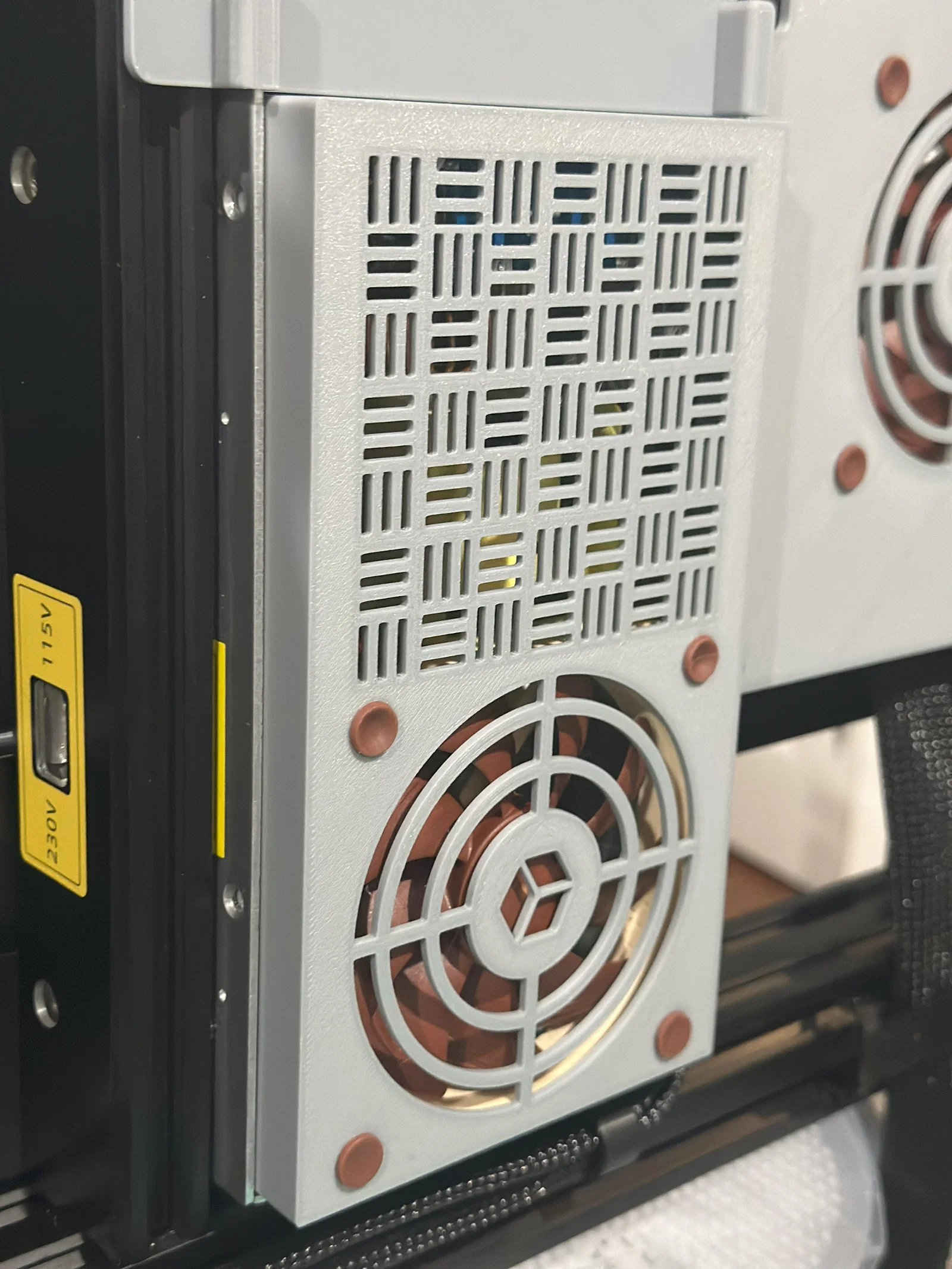

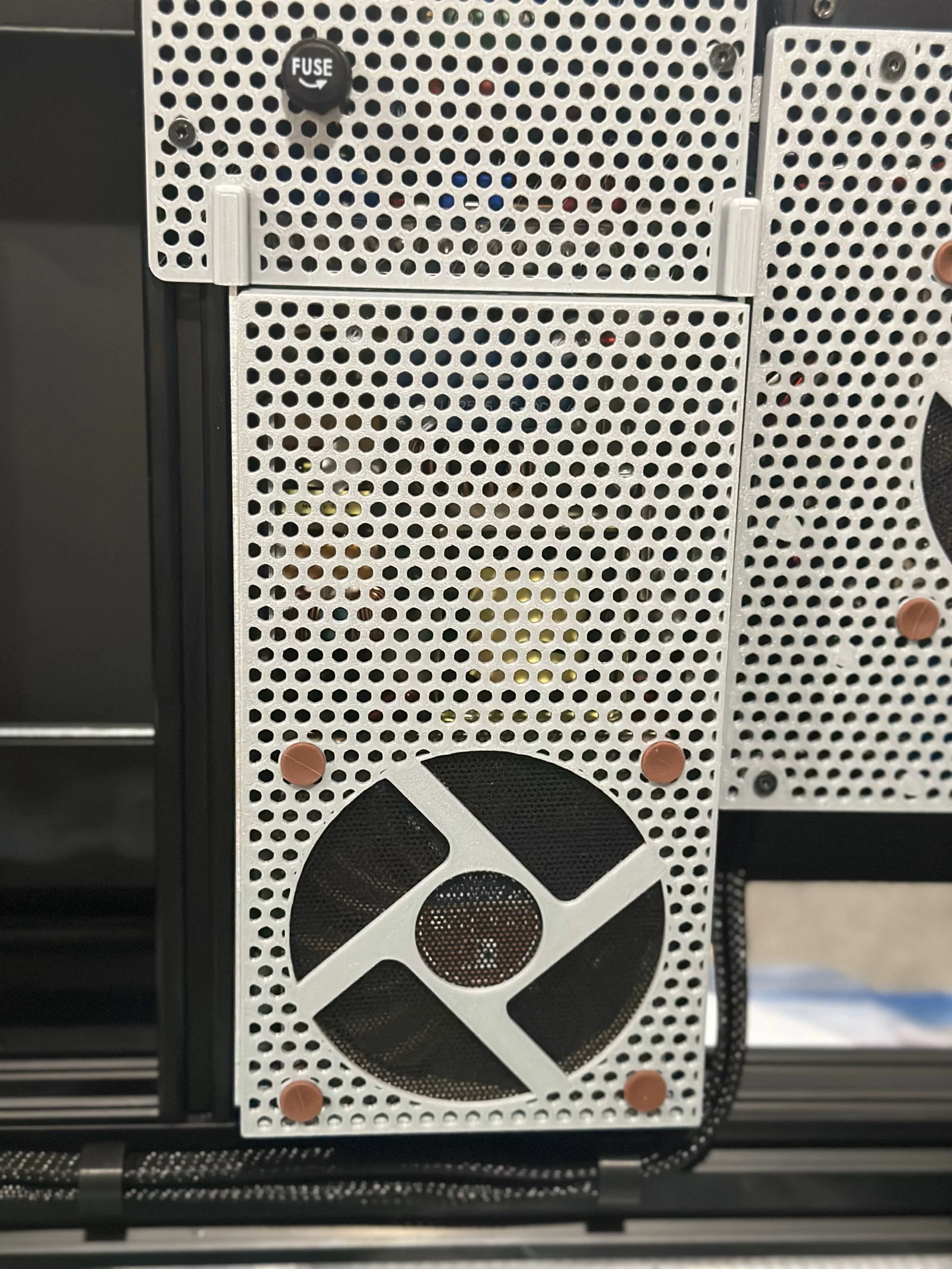

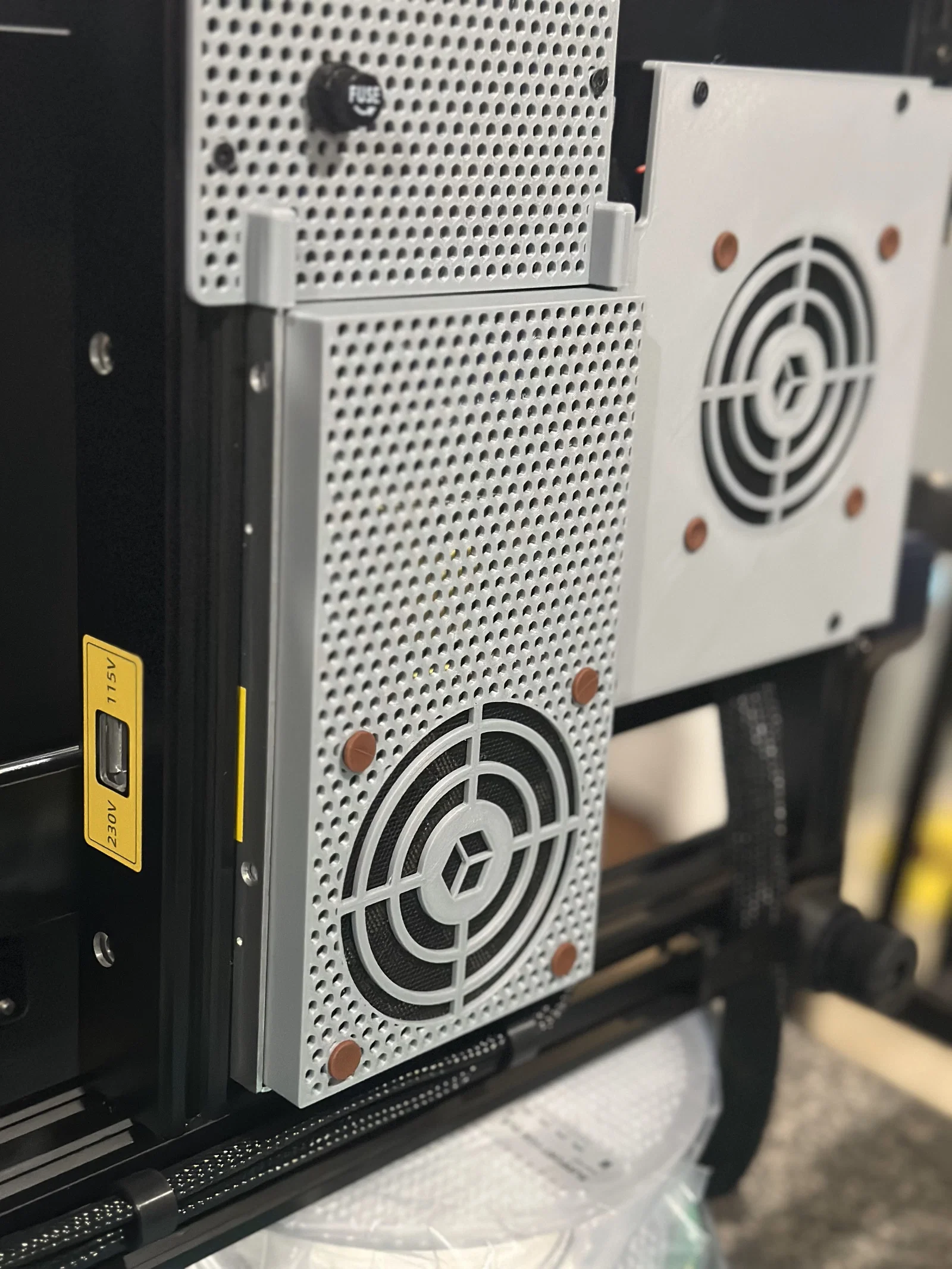

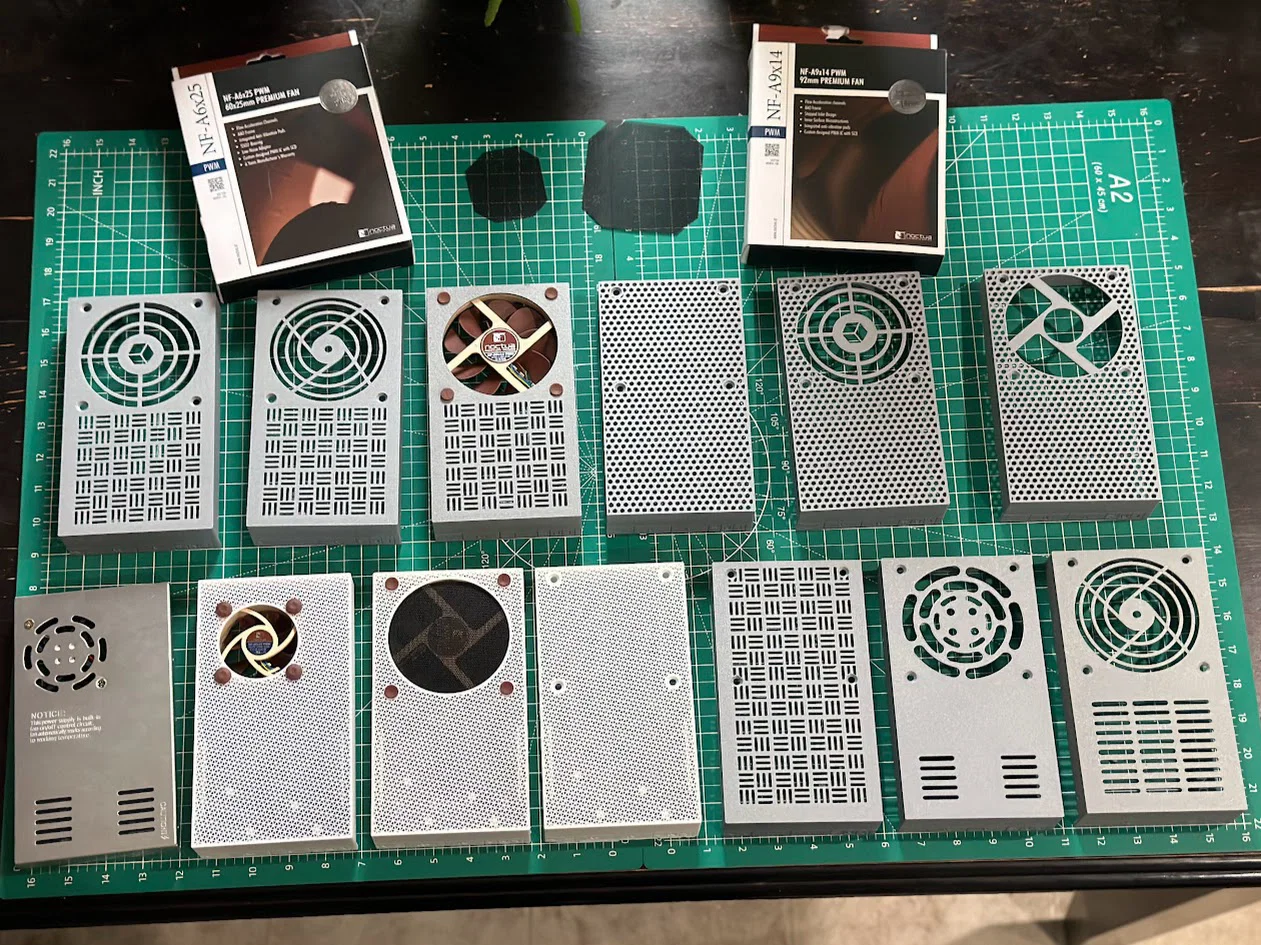

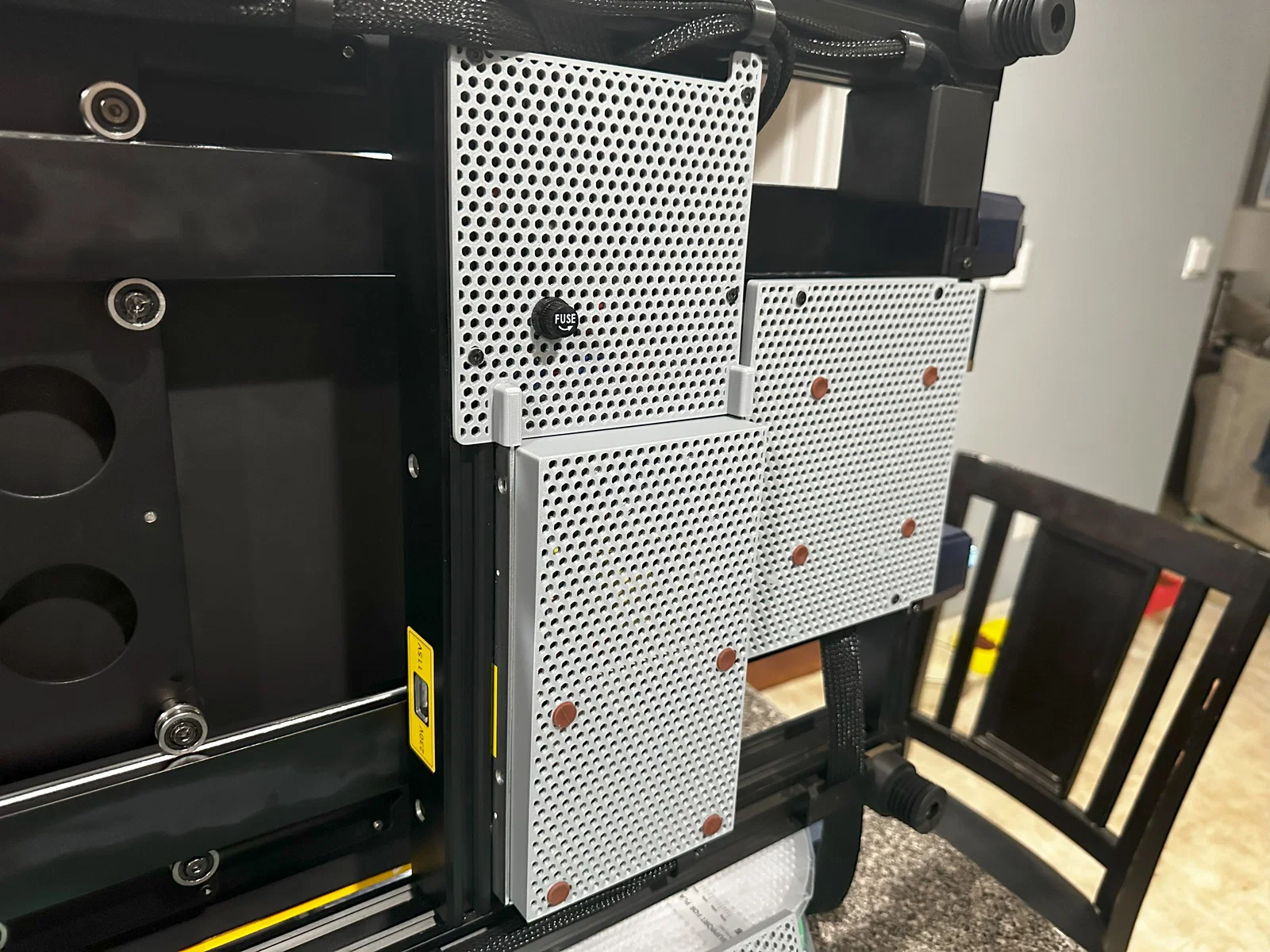

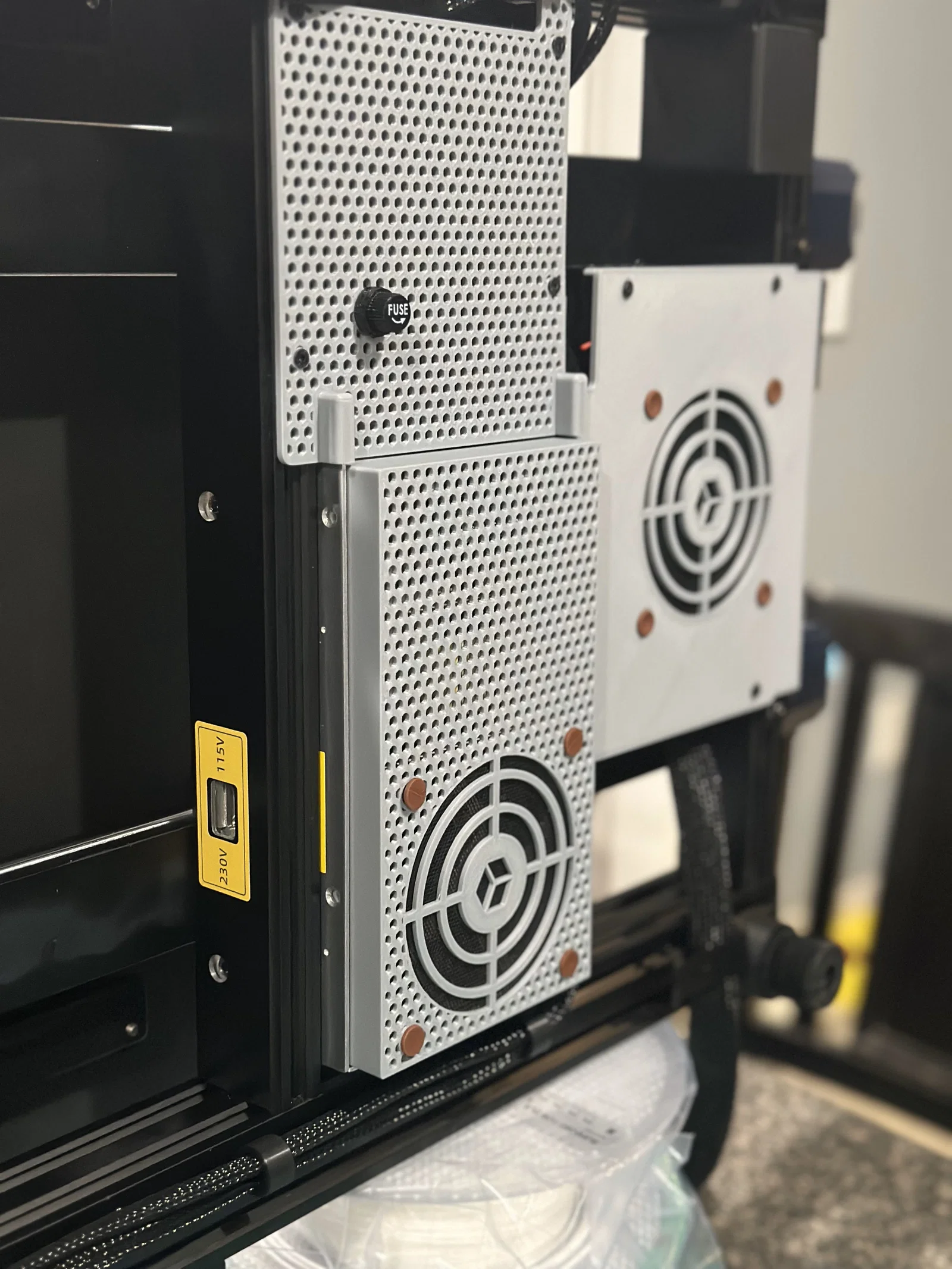

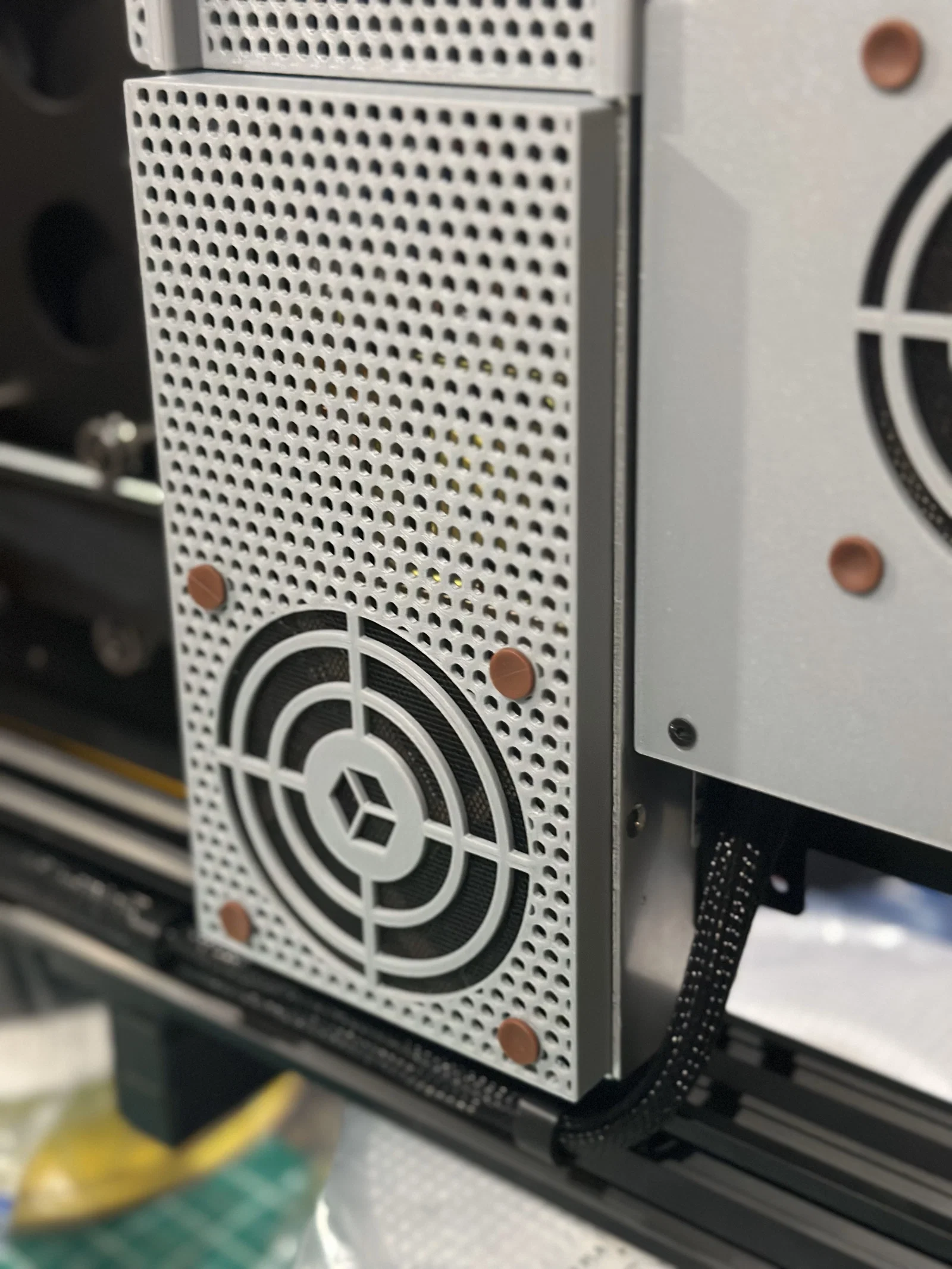

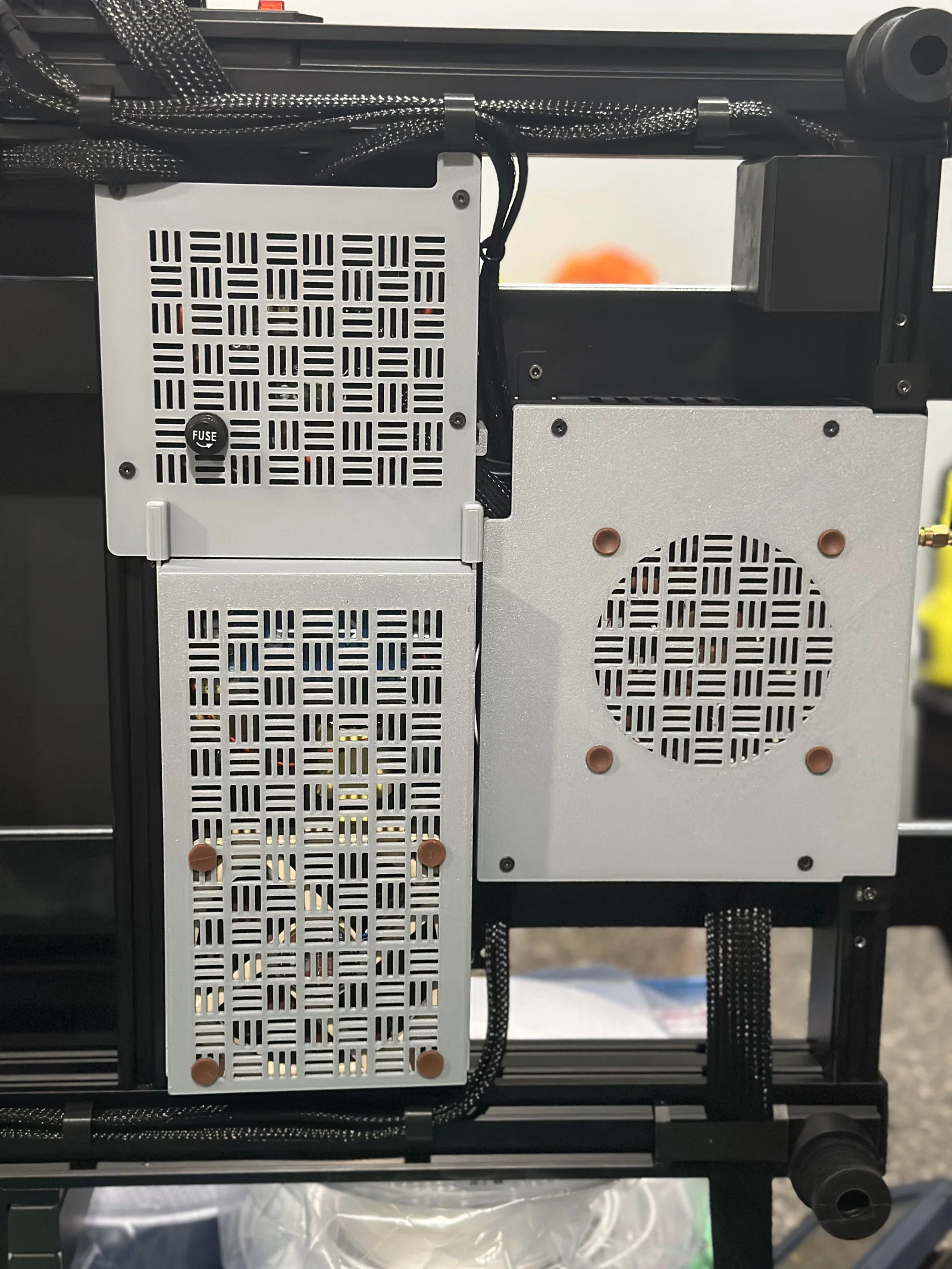

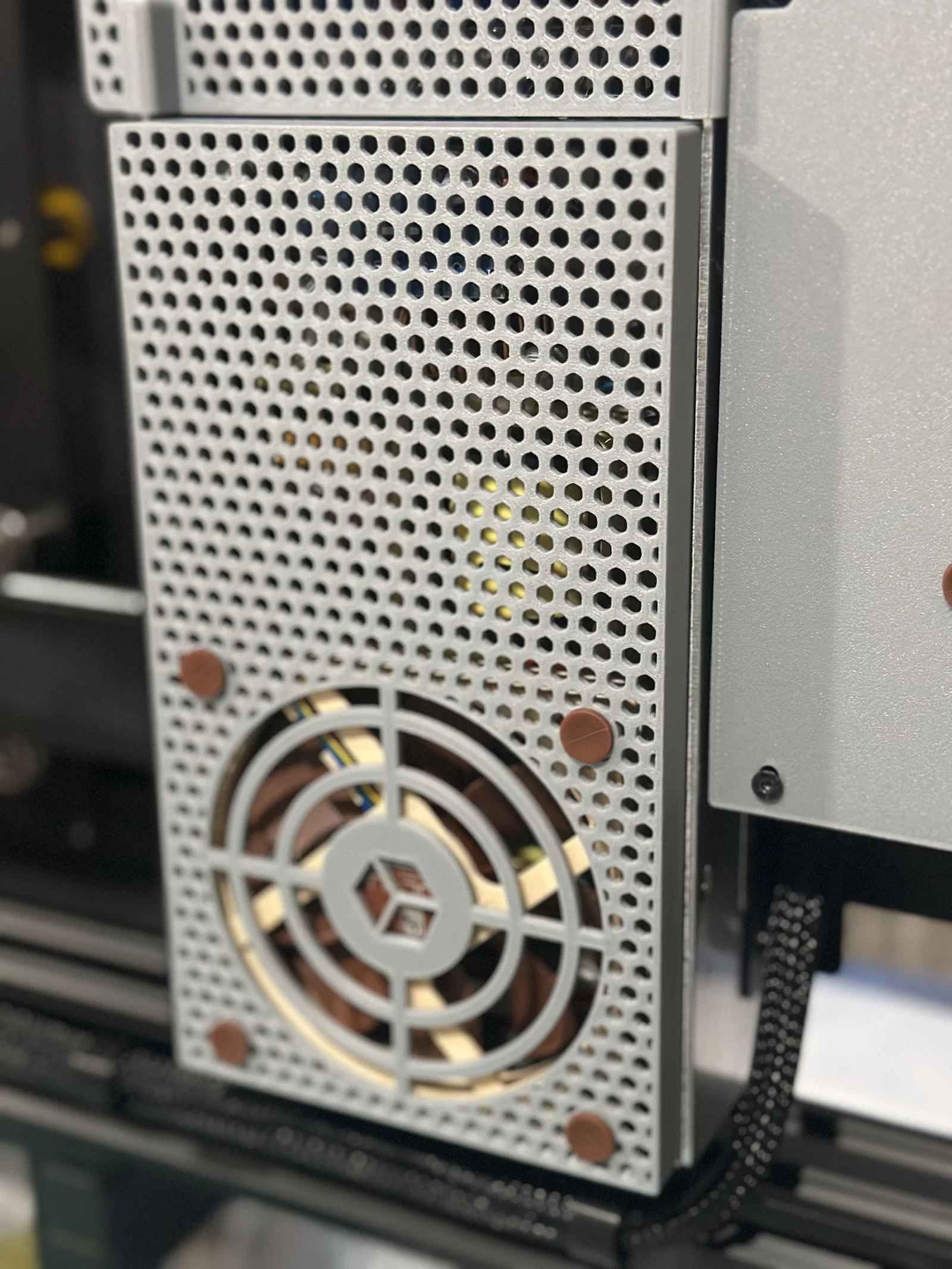

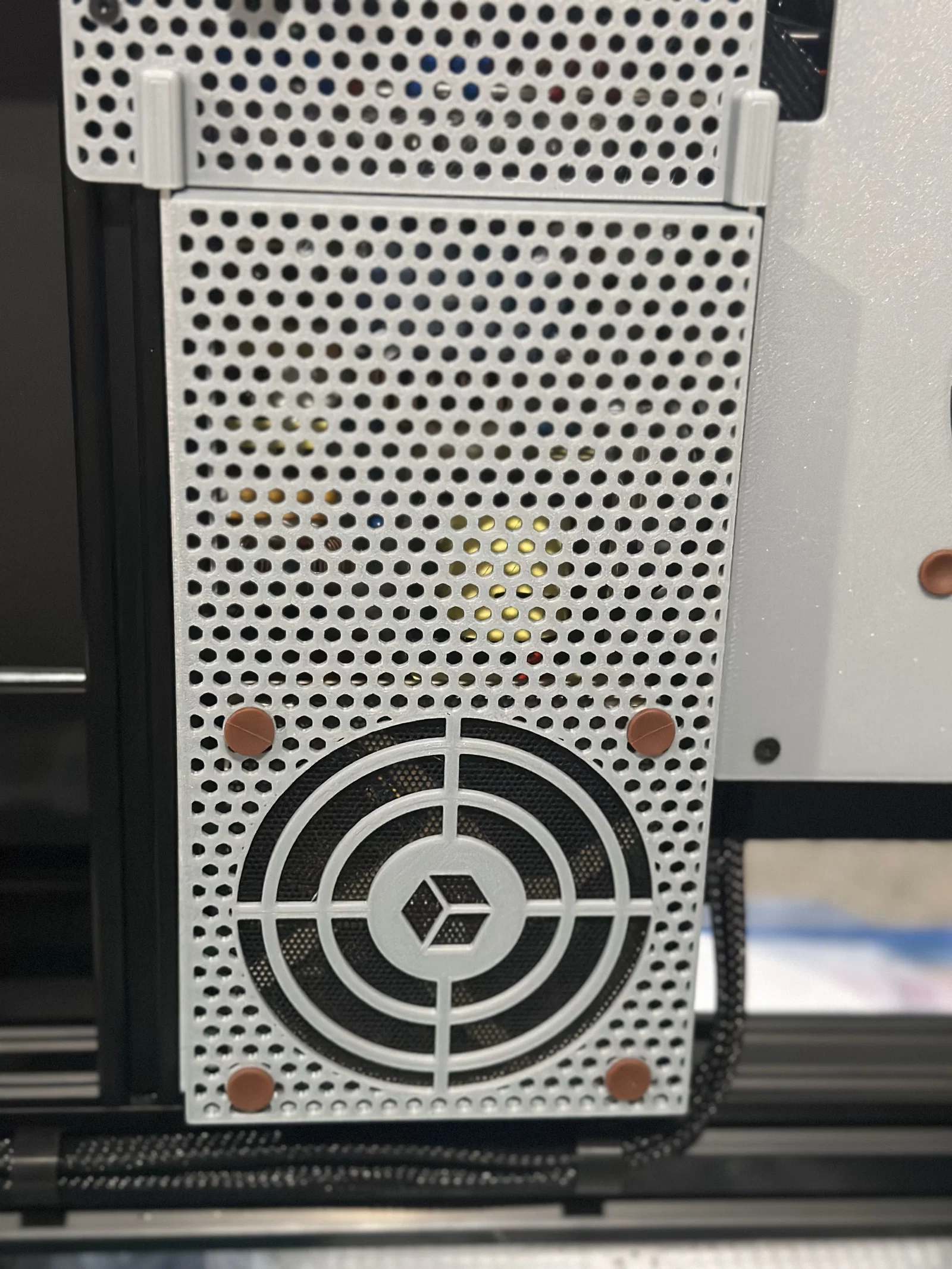

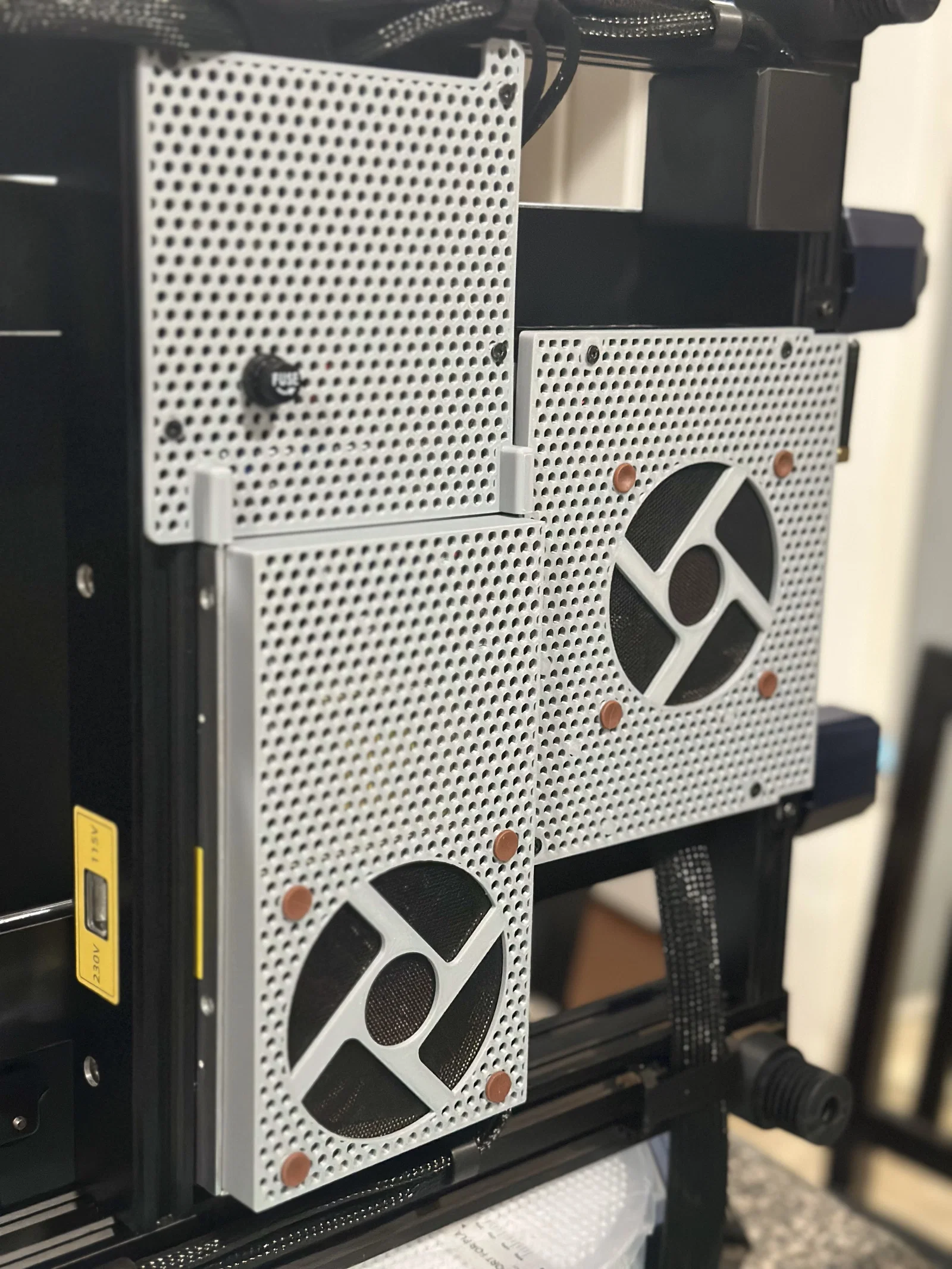

Hướng dẫn in cho bản Squares, Honeycomb và Stock
- -Không cần support

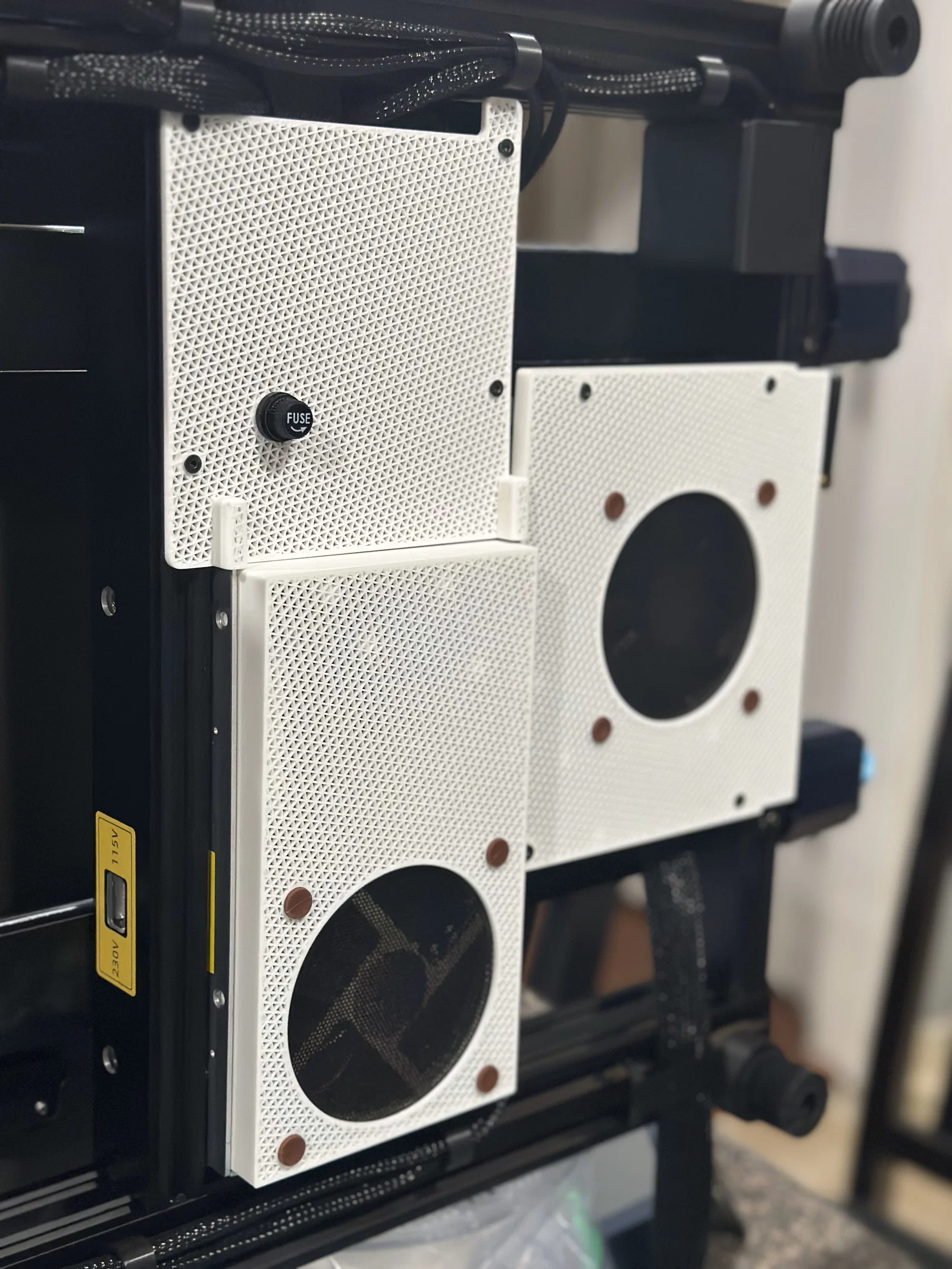

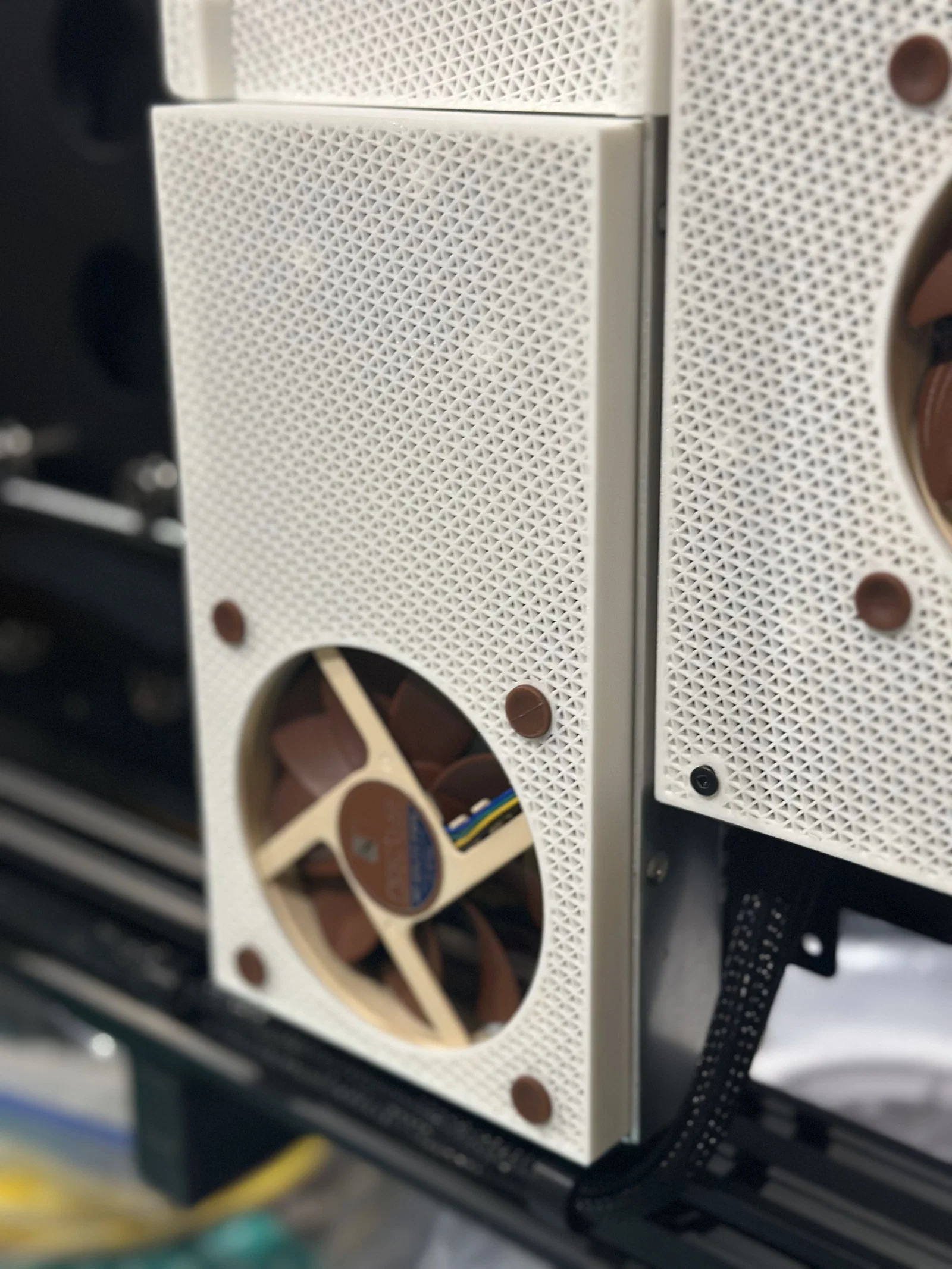

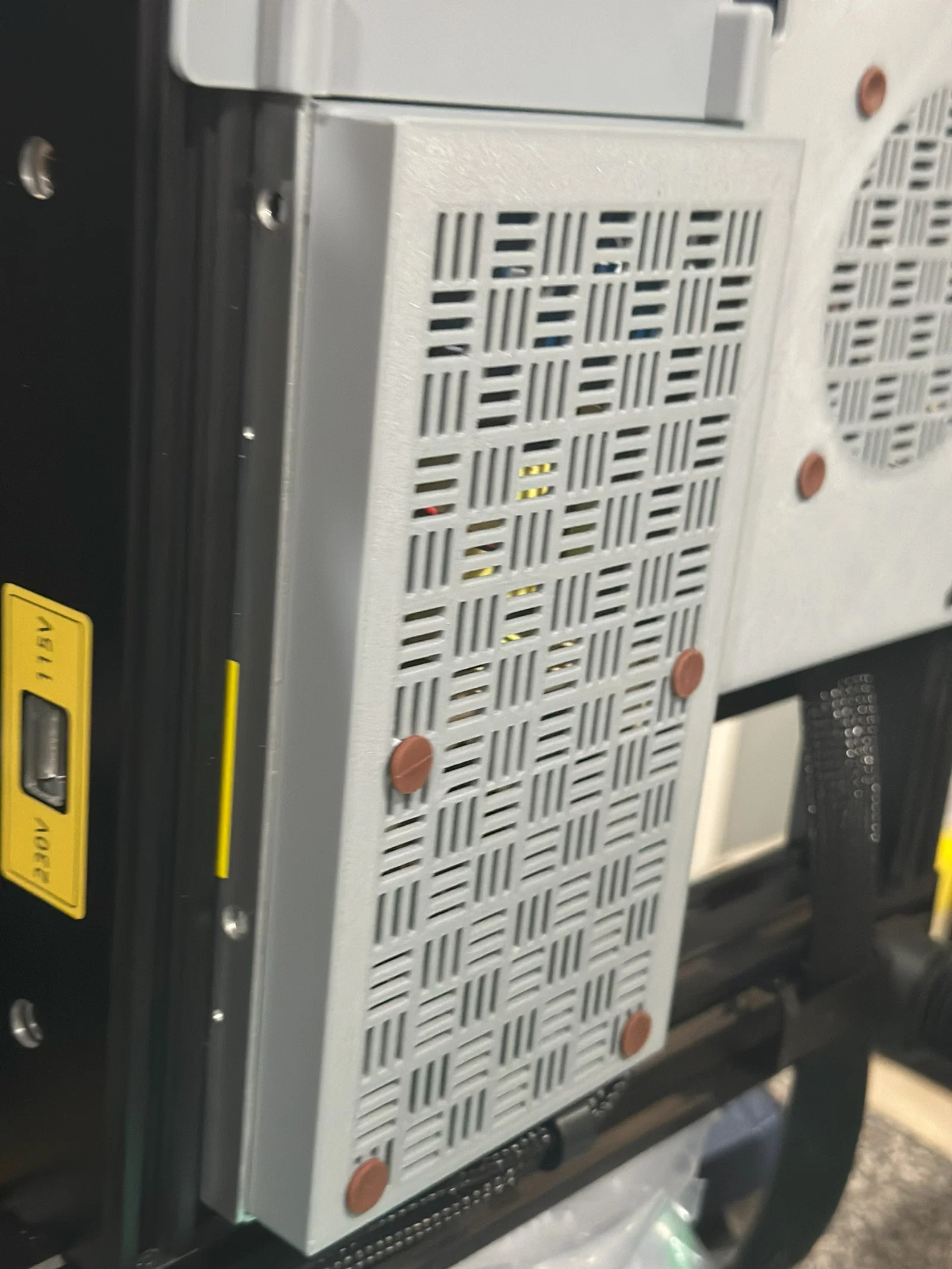

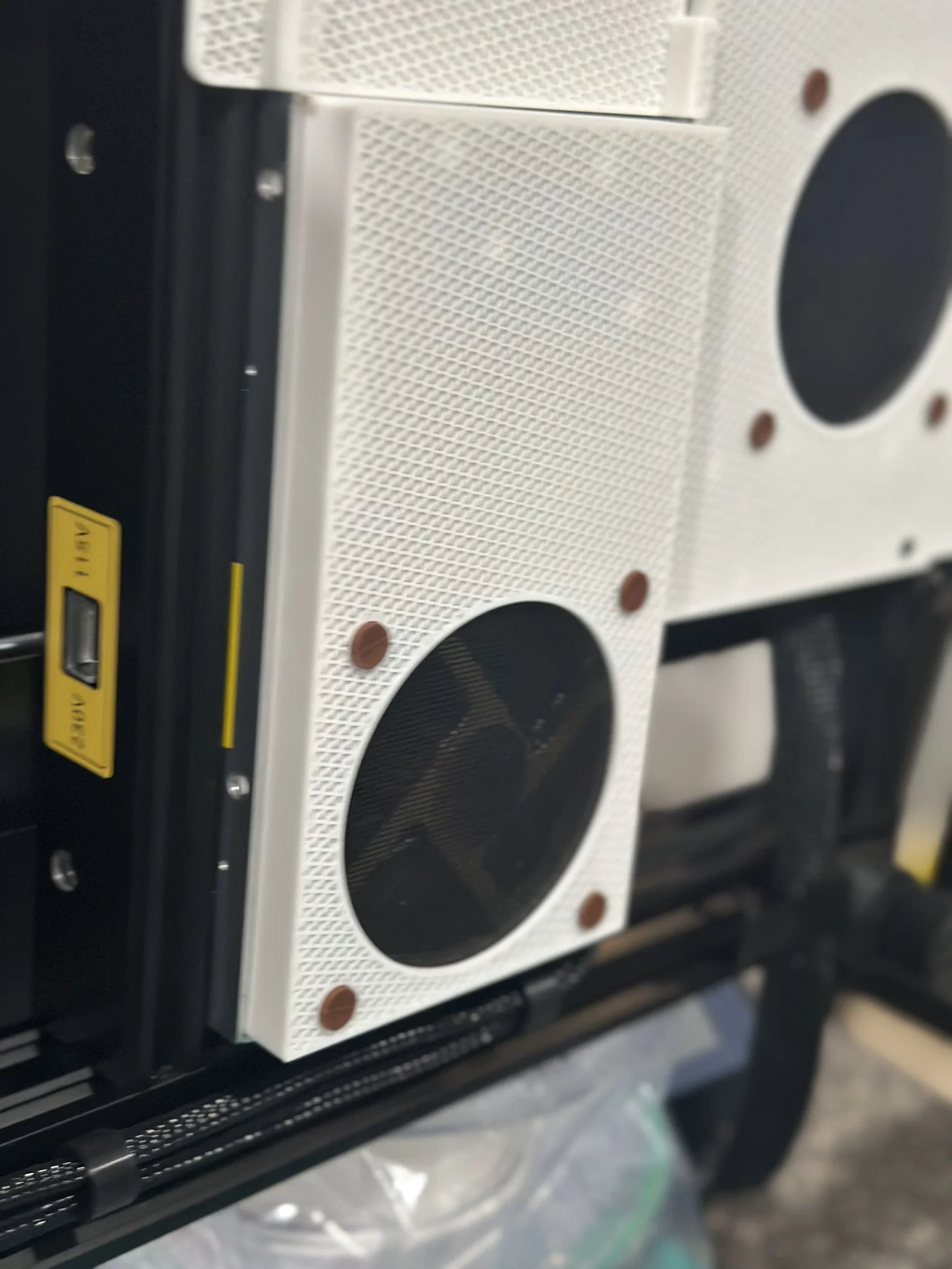

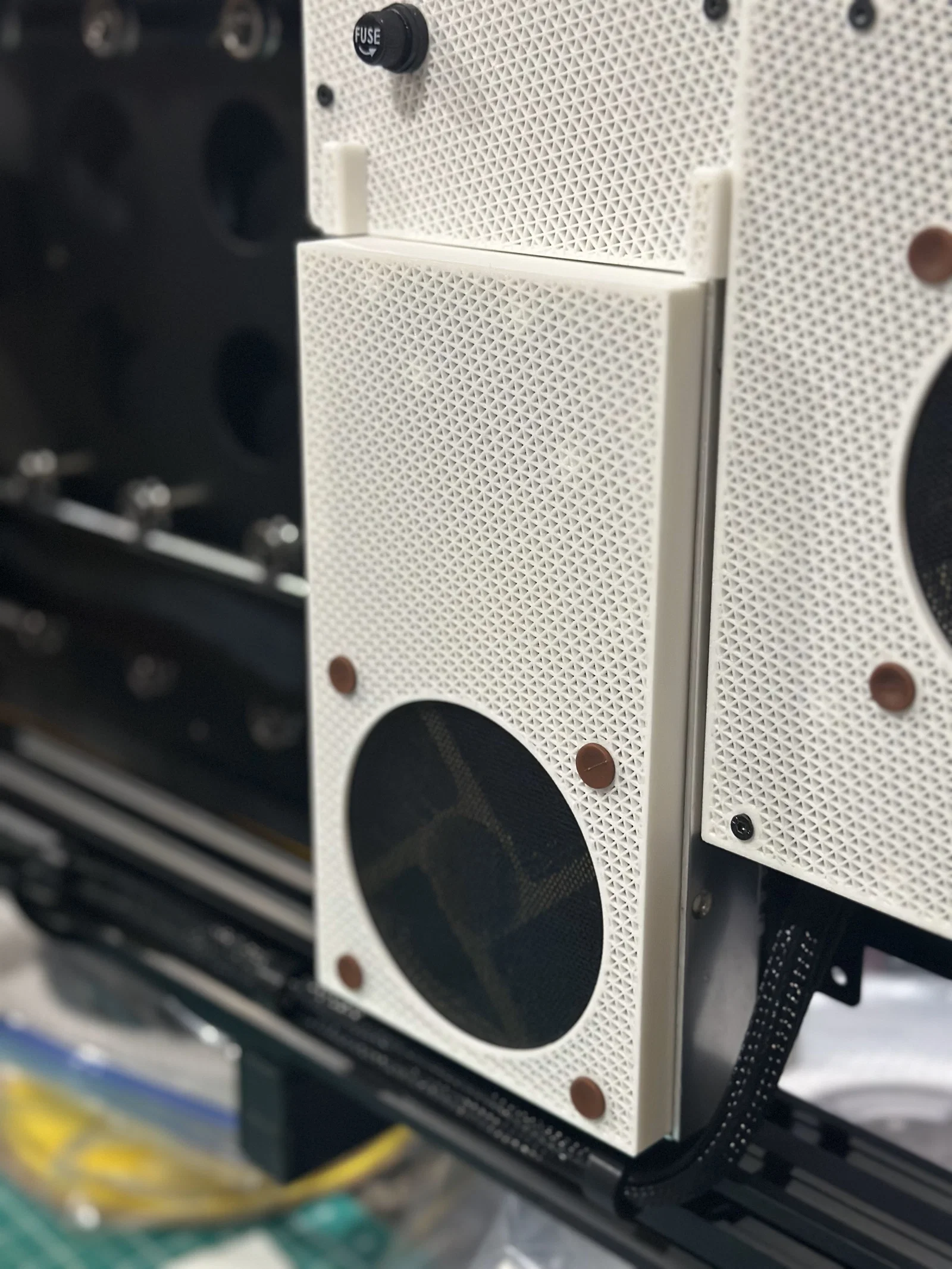

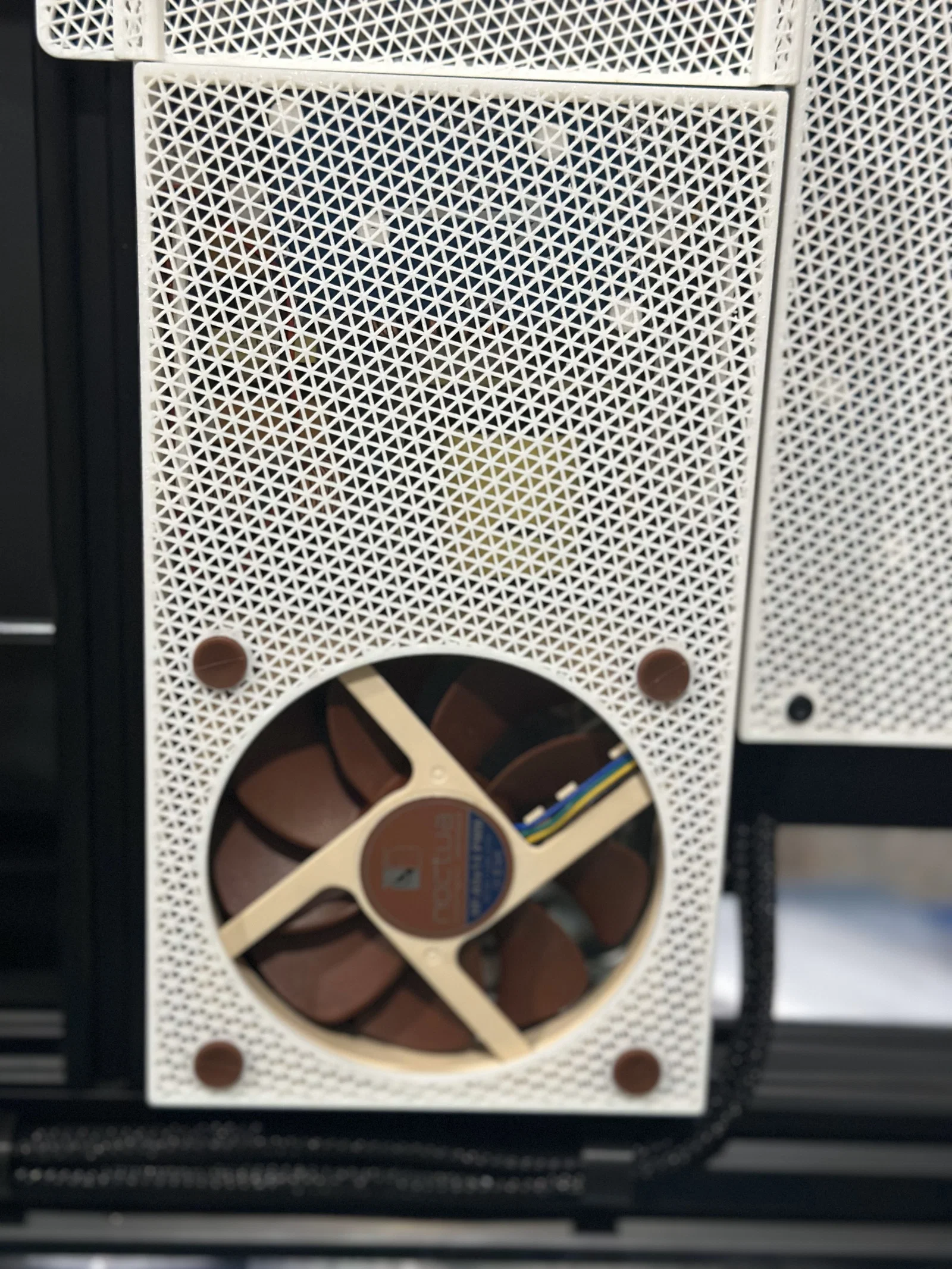

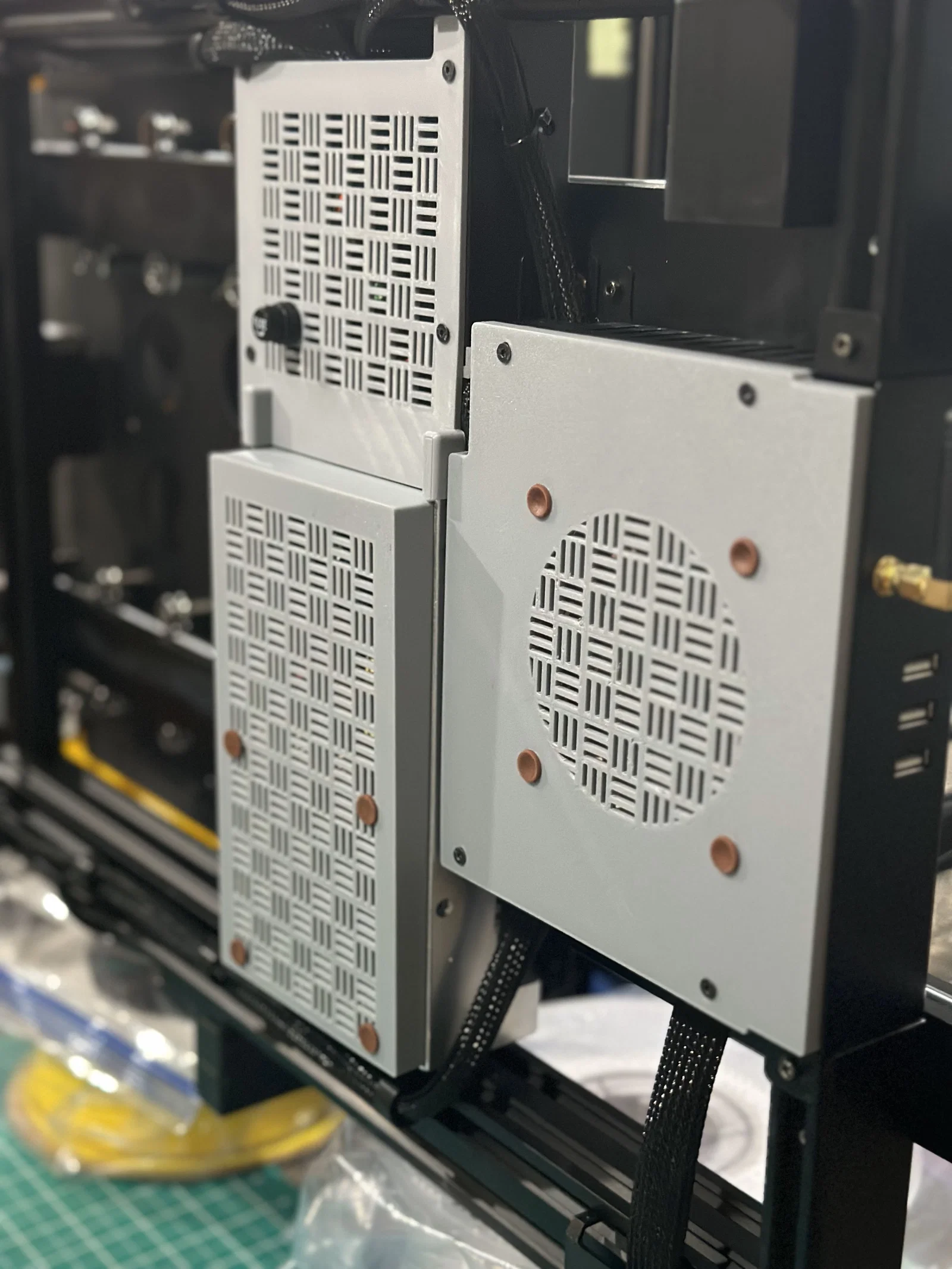

Hướng dẫn in cho bản Blank: tự tạo thiết kế bằng infill pattern trong slicer:
- Không cần support.
- 0 Bottom Layers
- 0 Top Layers
- 4 Wall Loops
- Chọn kiểu infill bạn thích.
- Chọn % infill và chỉnh thử để ra pattern mong muốn.
Ví dụ:
- 40% Infill
- Trangle Infill
- 0 Bottom Layers
- 0 Top Layers
- 4 Wall loops
