Các khay bin gắn lên Honeycomb storage wall (HSW)

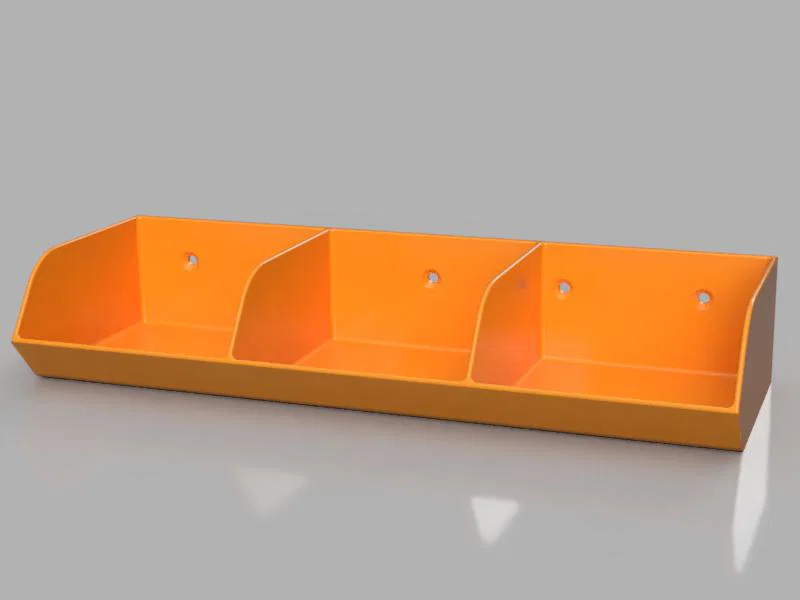

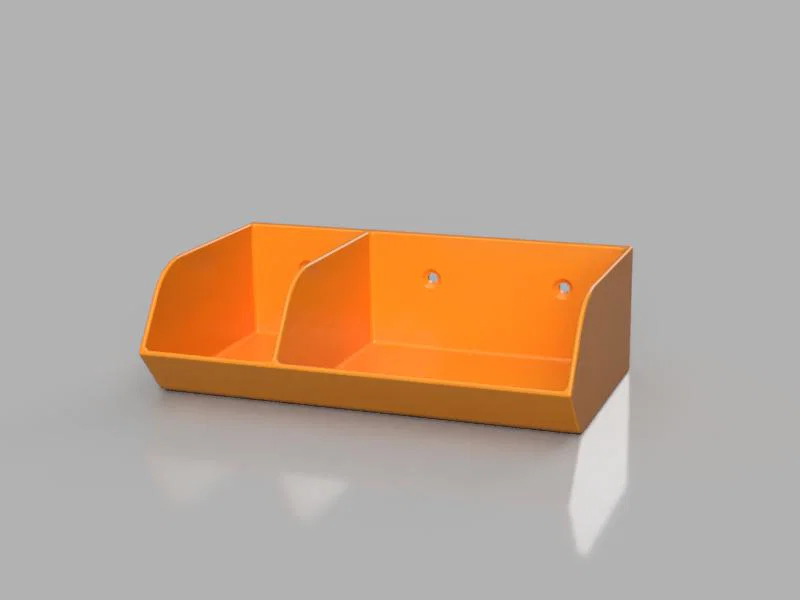

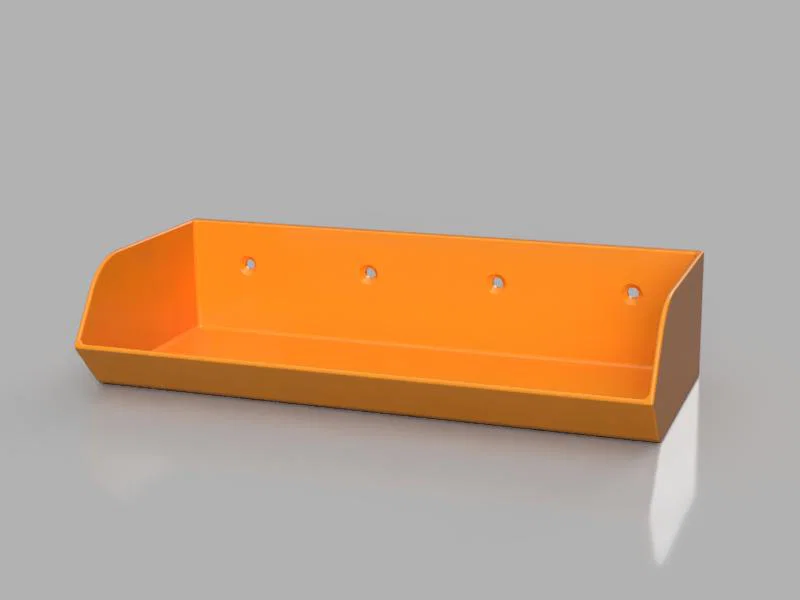

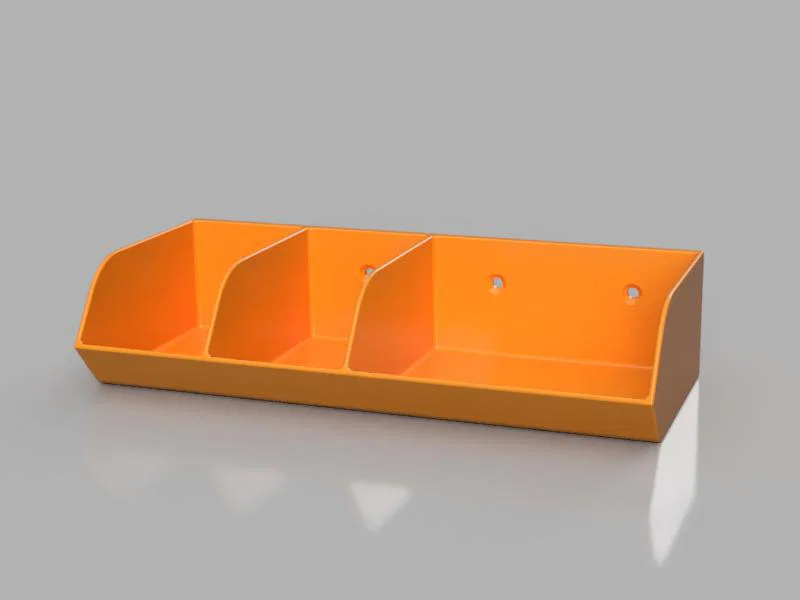

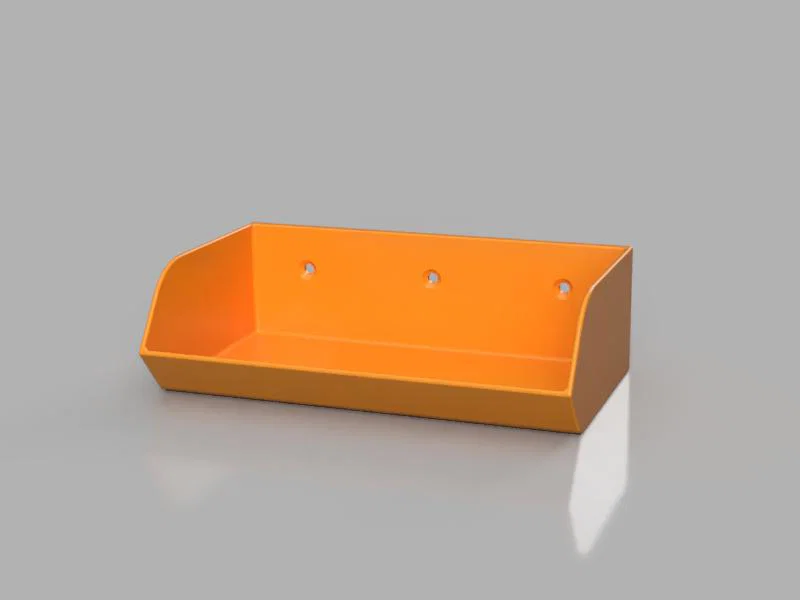

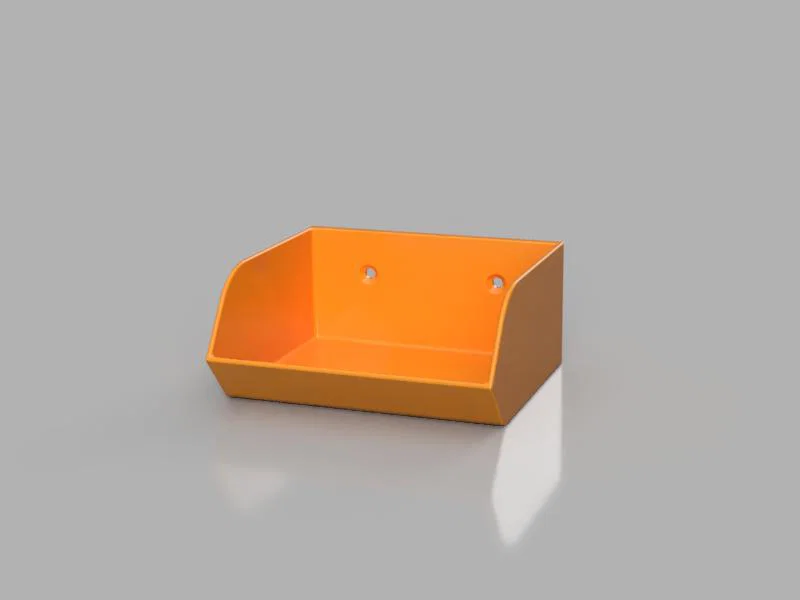

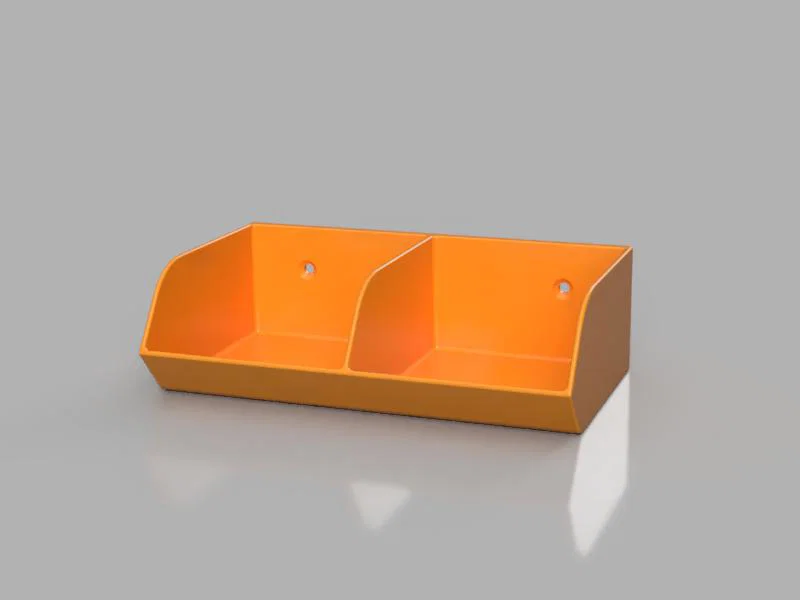

Dưới đây là một số mẫu bin có mặt trước thấp dành cho Honeycomb storage wall. Bộ sưu tập bin có các bề rộng từ 80 mm đến 200 mm và độ sâu đáy 50 mm hoặc 60 mm. Một số bin có vách ngăn để chia thành nhiều ngăn nhỏ. Nếu bạn muốn gắn nhiều cái, có thể đặt sát cạnh nhau.

Installation

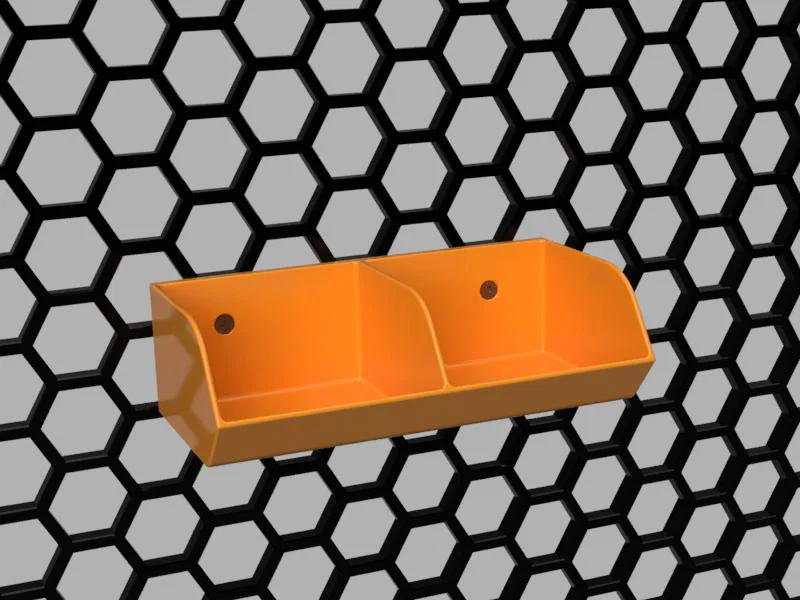

Các bin được gắn lên honeycomb wall bằng một insert tuỳ biến; bin sẽ được bắt vít vào insert bằng vít M3. Cách này cho liên kết chắc và an toàn. Mình đã chỉnh insert bằng cách cắt bỏ phần đầu trên để bin có thể nằm sát (flush) với honeycomb wall (và khi phần đầu bị bỏ đi thì chỉ còn lại cái “gốc”, nên insert mới có tên như vậy).

Mình làm 2 phiên bản insert khác nhau để gắn bin: một loại có ren cho vít M3 và một loại dùng đai ốc M3. Cá nhân mình thích loại insert có ren hơn. Ngoài ra cũng có 2 phiên bản bin: một loại lỗ vát (countersunk) và một loại lỗ phẳng (flat). Dùng loại nào sẽ tuỳ theo kiểu vít bạn sử dụng. Vít phù hợp nên dài khoảng 10 mm.

Printing and print settings

Trong file model, các part đã được đặt hướng (orientated) theo chiều phù hợp nhất để in. Để ra kết quả tốt nhất: in bin nằm phẳng trên đáy, và in insert nằm phẳng trên mặt trước.

Với bin, bạn có thể dùng PLA để in với layer height 0.2mm và nozzle 0.4mm hoặc nhỏ hơn. Wall thickness tối thiểu 3 lines và infill 25% (hoặc 100% nếu bạn thích thành đặc hoàn toàn). Khuyến nghị dùng support cho lỗ bắt vít.

Insert có ren M3 phải in với layer height 0.12mm để ren dùng được. Insert dành cho đai ốc M3 có thể in với layer height 0.2mm. Các thiết lập khác có thể là: PLA, nozzle 0.4 mm hoặc nhỏ hơn, wall thickness tối thiểu 3 lines và infill 25%. Khuyến nghị dùng support.

More of my models

A collection of hooks for the Honeycomb storage wall

Feedback lúc nào cũng tốt. Để động viên mình hoặc các designer khác làm thêm model, bạn nhớ thả like và/hoặc đăng bản in của bạn. Nếu có chỗ nào chưa ổn, bị thiếu hoặc có thể cải thiện, bạn để lại bình luận giúp mình nha.
