Bộ móc treo cho tường mạng ong (HSW)
Bộ sưu tập móc treo đa dạng cho tường mạng ong HSW, được thiết kế lại từ móc Skadis. Kích thước, cách lắp đặt chi tiết, cùng hướng dẫn in ấn bằng PLA. Tối ưu hóa cho việc lưu trữ và tùy chỉnh không gian.
Mô tả
Khi tui bắt đầu để ý tới cái "mạng ong" này, tui nghĩ là mấy cái móc tui từng thiết kế cho bảng IKEA Skådis cũng có thể xài được trên cái mạng ong này luôn, nên là sau khi chỉnh sửa lại mấy cái móc và làm mấy cái bộ phận gắn kết cho phù hợp, tui đã tạo ra mấy cái mẫu này. Đây là một bộ sưu tập đầy đủ các loại móc với nhiều hình dạng và kích cỡ khác nhau. Có nhiều cách để xài móc lắm, tui hy vọng mọi người sẽ tìm thấy mấy cái ưng ý.

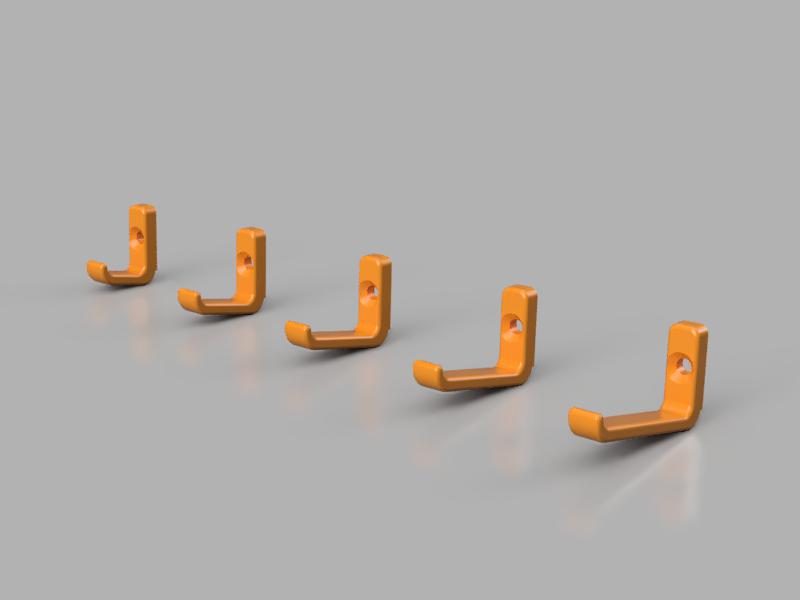

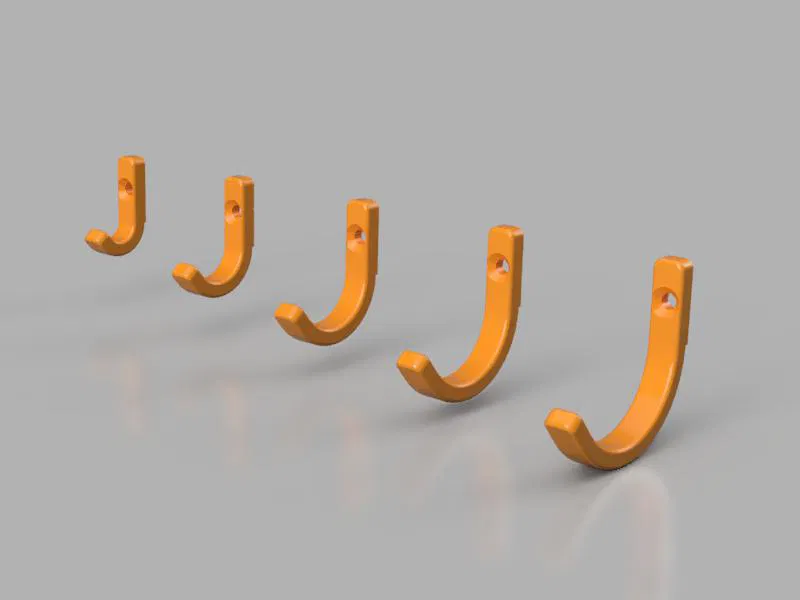

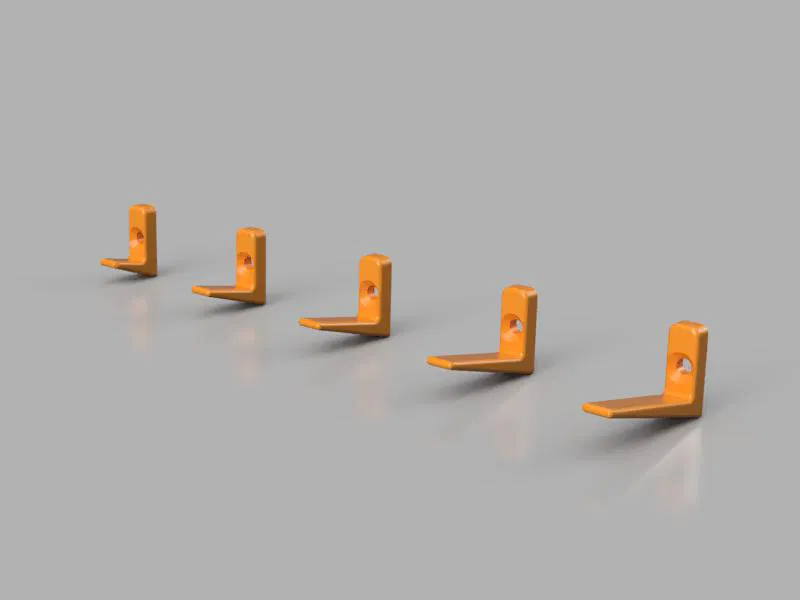

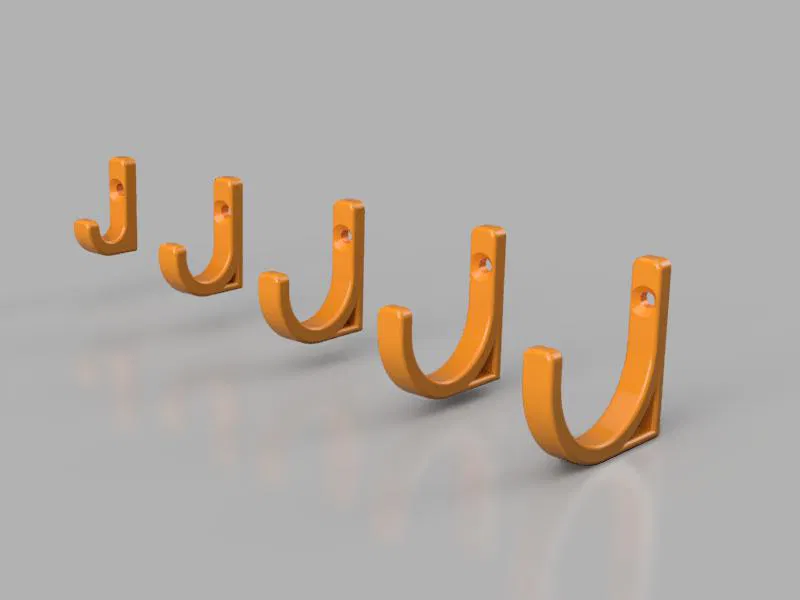

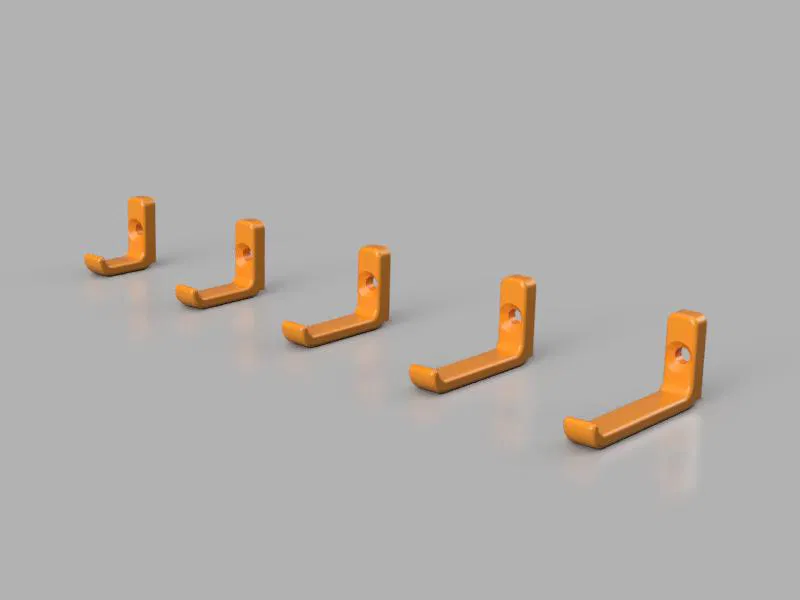

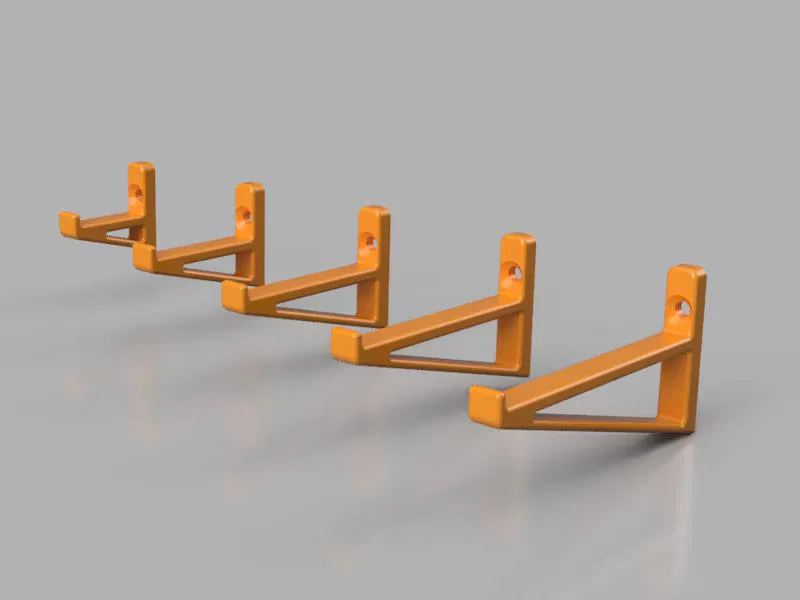

Kích thước xấp xỉ của các loại móc khác nhau được thể hiện trong bảng dưới đây, tất cả các móc đều có chiều rộng là 7mm (0.3").
| Hookname | XS | S | M | L | XL |
|---|---|---|---|---|---|
| Hook | 9mm (0.4") | 15mm (0.6") | 21mm (0.8") | 27mm (1.1") | 33mm (1.3") |
| U-hook | 8mm (0.3") | 14mm (0.6") | 20mm (0.8") | 26mm (1.0") | 32mm (1.3") |
| Pin | 10mm (0.4") | 15mm (0.6") | 20mm (0.8") | 25mm (1.0") | 30mm (1.2") |
| Slant | 13mm (0.5") | 18mm (0.7") | 23mm (0.9") | 28mm (1.1") | 33mm (1.3") |
| Flat | 13mm (0.5") | 18mm (0.7") | 23mm (0.9") | 28mm (1.1") | 33mm (1.3") |
| Stright | 25mm (1") | 35mm (1.4") | 45mm (1.8") | 55mm (2.2") | 65mm (2.6") |

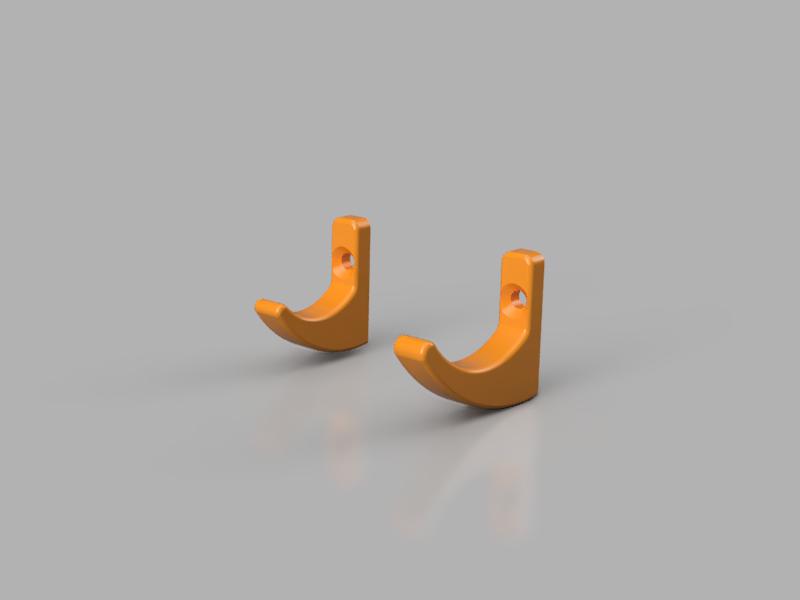

| Rhino | 19mm (0.7") | 26mm (1") |
Cách lắp đặt

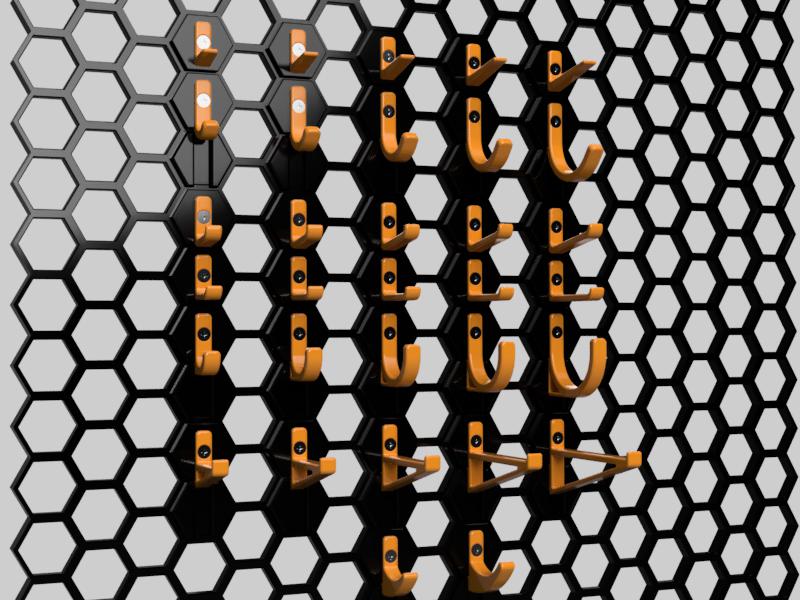

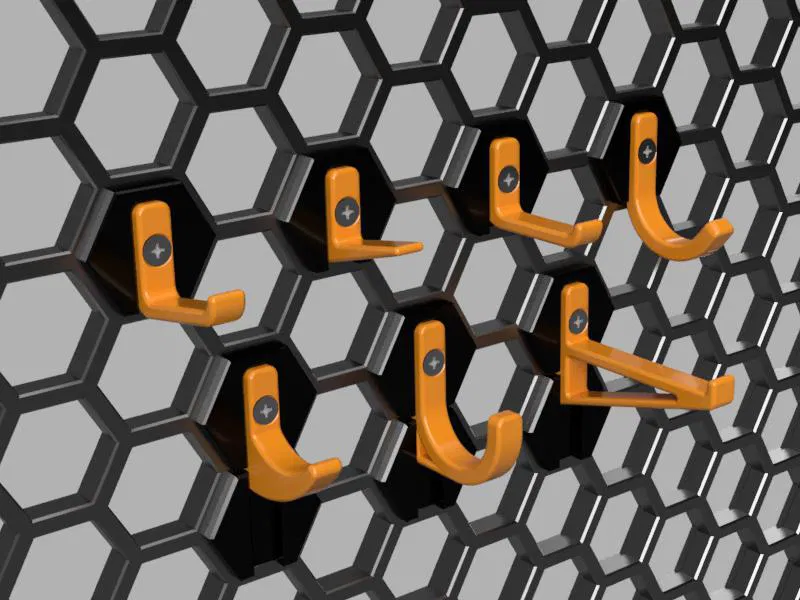

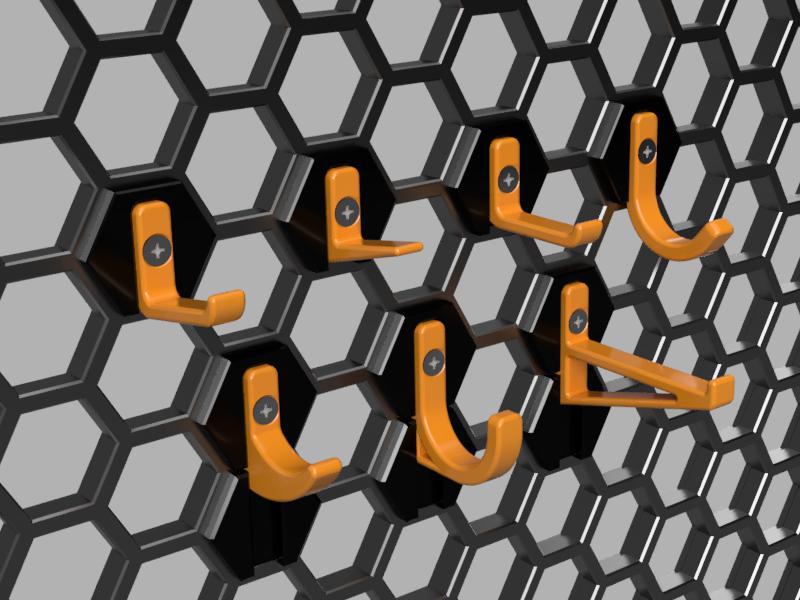

Mấy cái móc này được gắn lên mạng ong bằng một cái bộ phận gắn kết tùy chỉnh, mấy cái móc được bắt vít vào bộ phận này bằng con vít M3. Cách này giúp gắn kết chắc chắn và an toàn, mấy cái móc cũng dễ dàng thay đổi vì chúng được bắt vít vào cùng một bộ phận gắn kết, bộ phận này có thể để nguyên đó. Một số cái móc cần có phần đỡ phía dưới, nên tui đã làm một bộ phận gắn kết riêng để gắn vào cái lỗ lục giác bên dưới.
Tui đã làm hai phiên bản bộ phận gắn kết khác nhau để gắn mấy cái móc. Một cái có ren để xài vít M3 và một cái để xài đai ốc M3. Cá nhân tui thích cái bộ phận có ren hơn. Ngoài ra còn có hai phiên bản móc khác nhau, một cái có lỗ khoét lõm và một cái có lỗ phẳng, tùy loại vít bạn xài mà chọn loại nào. Mấy con vít phù hợp nên dài khoảng 10mm.
In ấn và cài đặt in
Trong các file mẫu, các bộ phận được định hướng theo cách tốt nhất để in. Hãy in mấy cái móc nằm nghiêng và mấy cái bộ phận gắn kết nằm phẳng ở mặt trước để có kết quả tốt nhất.
Đối với mấy cái móc, hãy dùng PLA để in với chiều cao lớp 0.2mm và chiều rộng đầu phun 0.4mm hoặc nhỏ hơn. Độ dày tường ít nhất 3 lớp và độ điền đầy từ 50% đến 100% nếu bạn muốn móc cứng cáp. Nên dùng hỗ trợ cho lỗ vít.
Bộ phận gắn kết có ren M3 phải được in với chiều cao lớp 0.12mm để ren có thể sử dụng được. Hai bộ phận gắn kết còn lại có thể in với chiều cao lớp 0.2mm. Các cài đặt khác có thể là: PLA để in với chiều rộng đầu phun 0.4mm hoặc nhỏ hơn. Độ dày tường ít nhất 3 lớp và độ điền đầy 25%. Nên dùng hỗ trợ.
Thêm mấy mẫu của tui
Mọi người có thể sẽ thích mấy mẫu HSW khác của tui.
Bộ khay có thành thấp cho mạng ong
Bộ khay đựng đồ nhỏ cho mạng ong
Sự góp ý luôn là điều tốt, nếu mọi người muốn khuyến khích tui hoặc các nhà thiết kế khác tạo thêm mẫu, hãy nhấn like và/hoặc đăng tải sản phẩm đã làm. Nếu có gì chưa tốt hoặc còn thiếu sót có thể cải thiện, hãy để lại bình luận.
