Tắc kê vít foam EPS/XPS Parametric (Styrofoam) – Screw Anchor

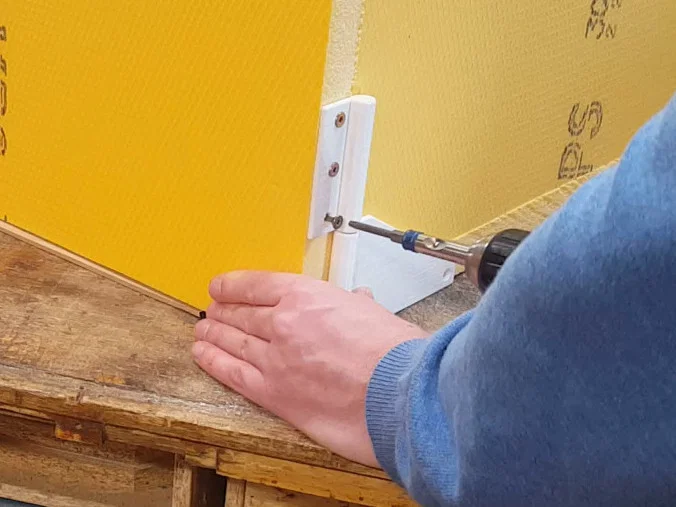

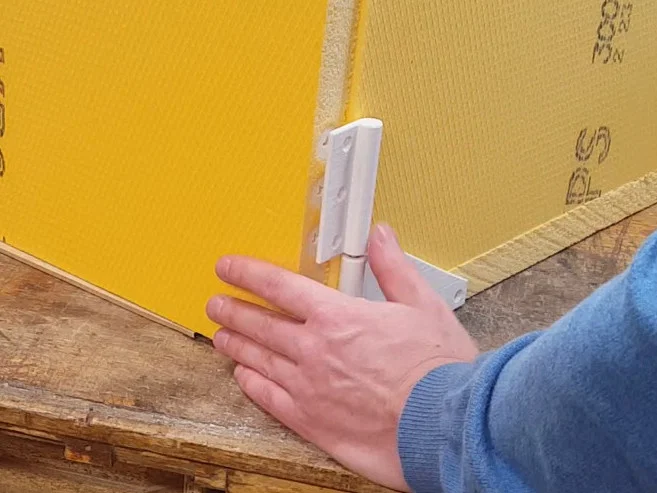

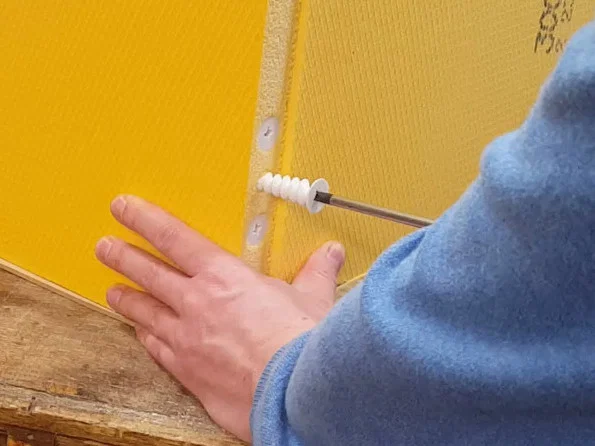

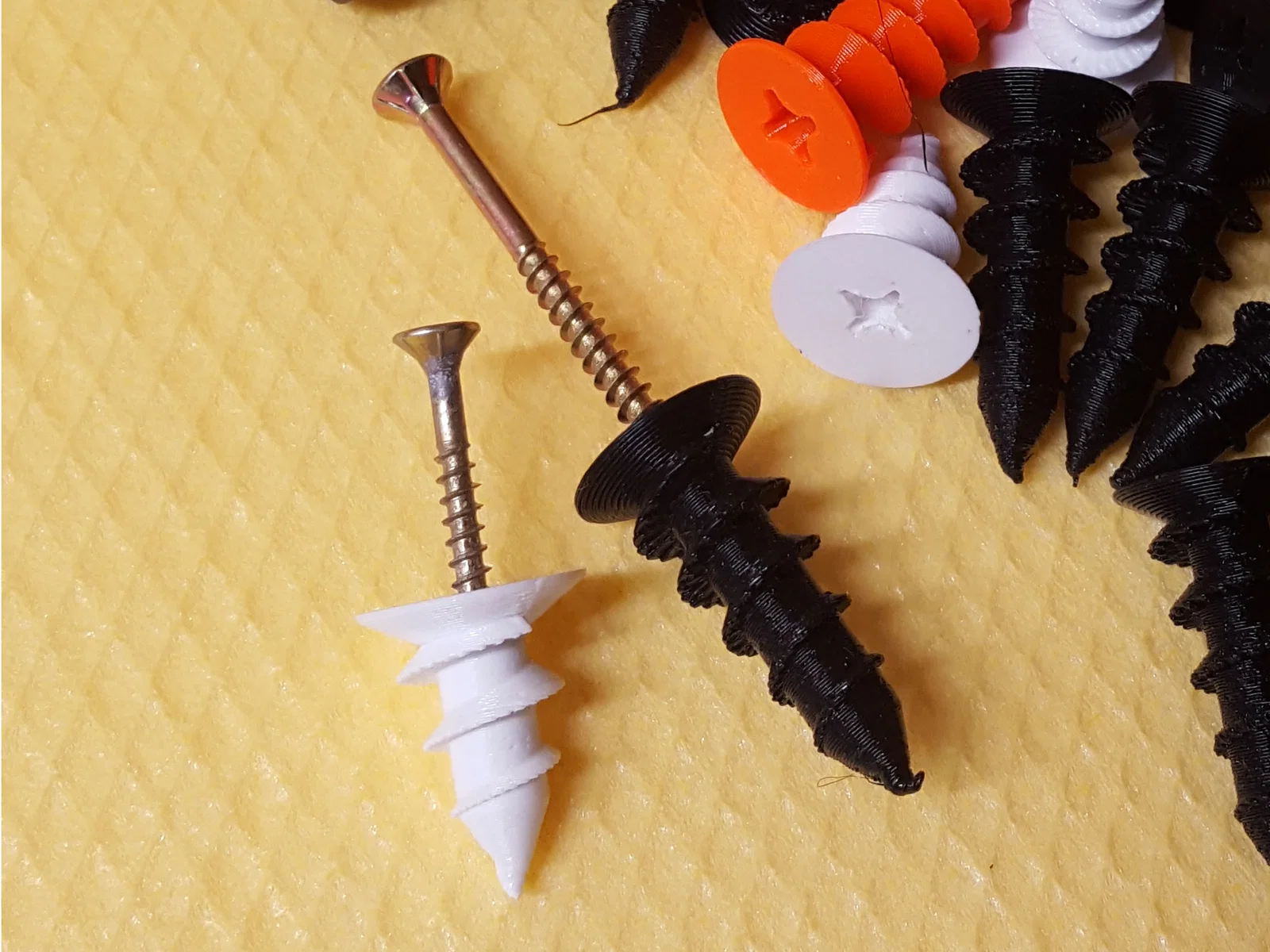

Đây là phiên bản tắc kê in 3D của mình. Mình thiết kế để dùng với mút XPS, từ đó mình làm một cái enclosure cho máy in 3D. Kết hợp với wood screws và washers, bạn có thể dùng để ghép các tấm foam board lại với nhau hoặc bắt/mount đồ như bản lề, hoặc như mình là cả giá treo cuộn filament. Nếu foam đủ đặc thì mối liên kết sẽ khá chắc.

Mẫu này là parametric và có thể chỉnh được trong một khoảng khá rộng, chỉ cần kiến thức FreeCAD cơ bản.

File gcode chỉ là mẫu mình in thử bằng PETG. Nhưng PLA cũng dùng ngon. Thực tế mình dùng dự án này để “xả” một ít PLA chất lượng kém vì dù có lỗi in thì cũng không thấy rõ.

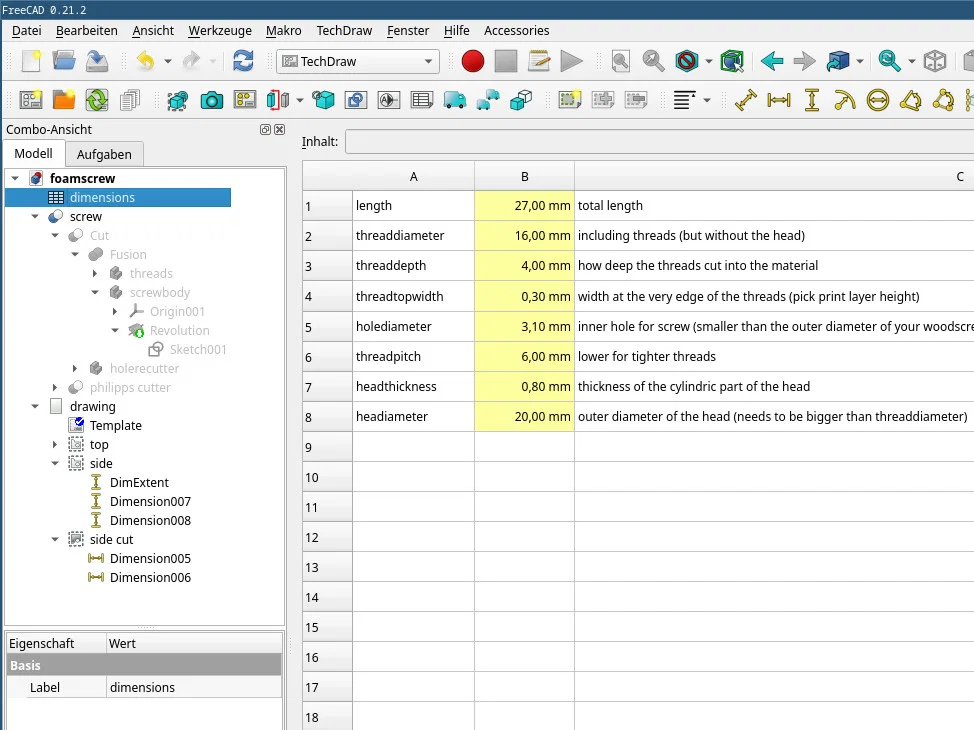

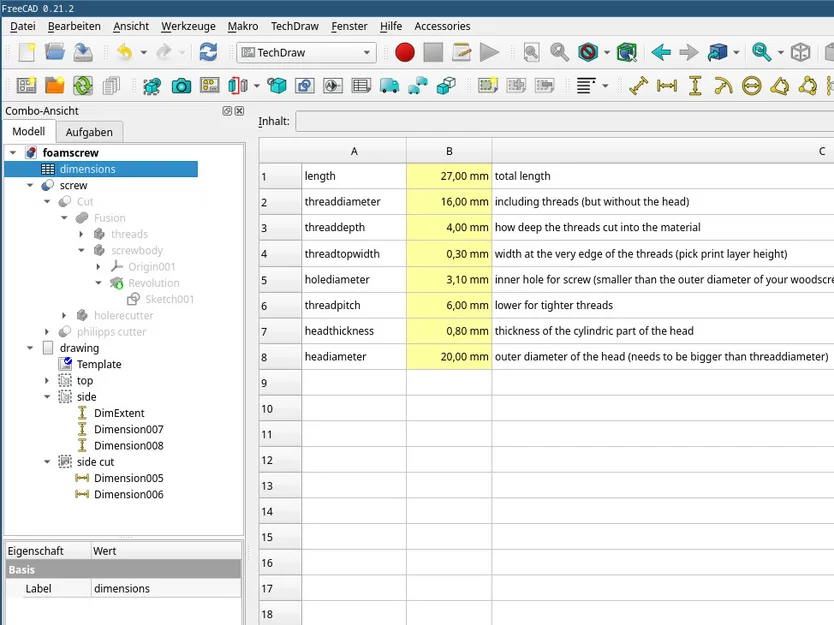

Model FreeCAD (phiên bản 0.21.2) có thể chỉnh (trong giới hạn hợp lý) bằng cách nhập các tham số trong bảng dimensions.

Lời khuyên khi in:

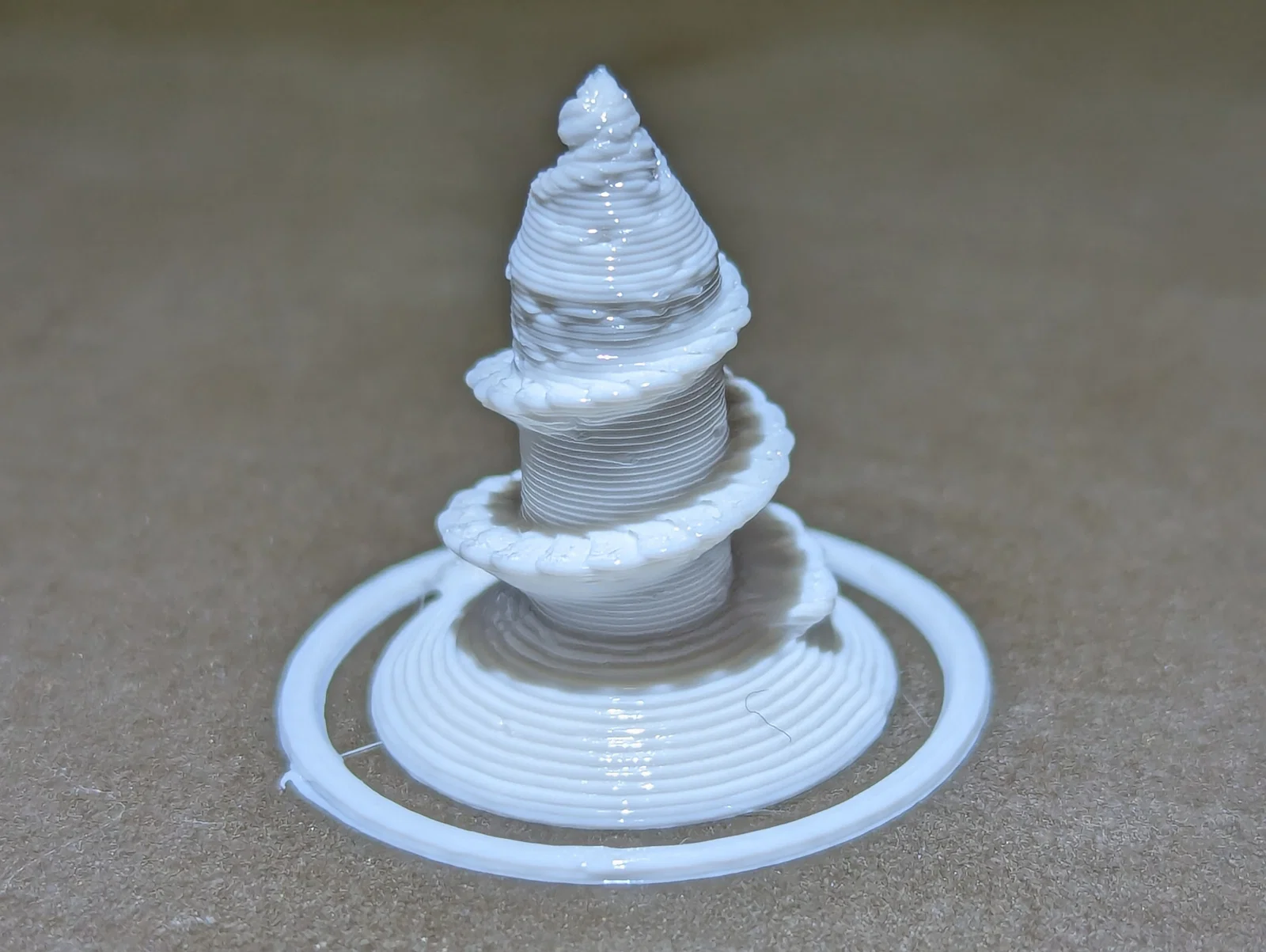

1. dùng nozzle 0.6mm và layer height 0.30mm, không cần làm cho screws/anchors đẹp
2. nếu in cả mẻ số lượng nhiều, chỉnh slicer để in từng con (individually) nhằm giảm stringing

Lời khuyên khi sử dụng:

1. cầm anchor đã in bằng khăn/tấm vải, rồi dùng đúng con screw bạn định dùng để “khoan mồi” (xem hình hoặc xem video)
2. không dùng cho các ứng dụng chịu lực / cân nhắc hợp lý khi sử dụng ;)

Phần cứng cần có:

• wood screws
• washers

Chúc bạn dùng vui.

Xem video để biết thêm cách tùy biến screws/anchors theo nhu cầu và xem vài ví dụ sử dụng:
