Hộp đựng 3Dconnexion Space Navigator
Thiết kế case mới cho 3Dconnexion Space Navigator, chừa chỗ đi dây USB và thao tác cất/lấy dễ hơn nhờ nắp mở. Có hướng dẫn in 0.15mm để đảm bảo dung sai khớp bayonet và mẹo bôi dầu khi nắp bị khựng.
Mô tả
Mình đã thử dùng nhiều kiểu case khác nhau cho Space Navigator của mình. Tất cả các thiết kế mình dùng đều có ít nhất một lỗi:
- không có chỗ cho dây USB
- nếu có chỗ cho dây thì lại không thoải mái khi bỏ Space Navigator vào case

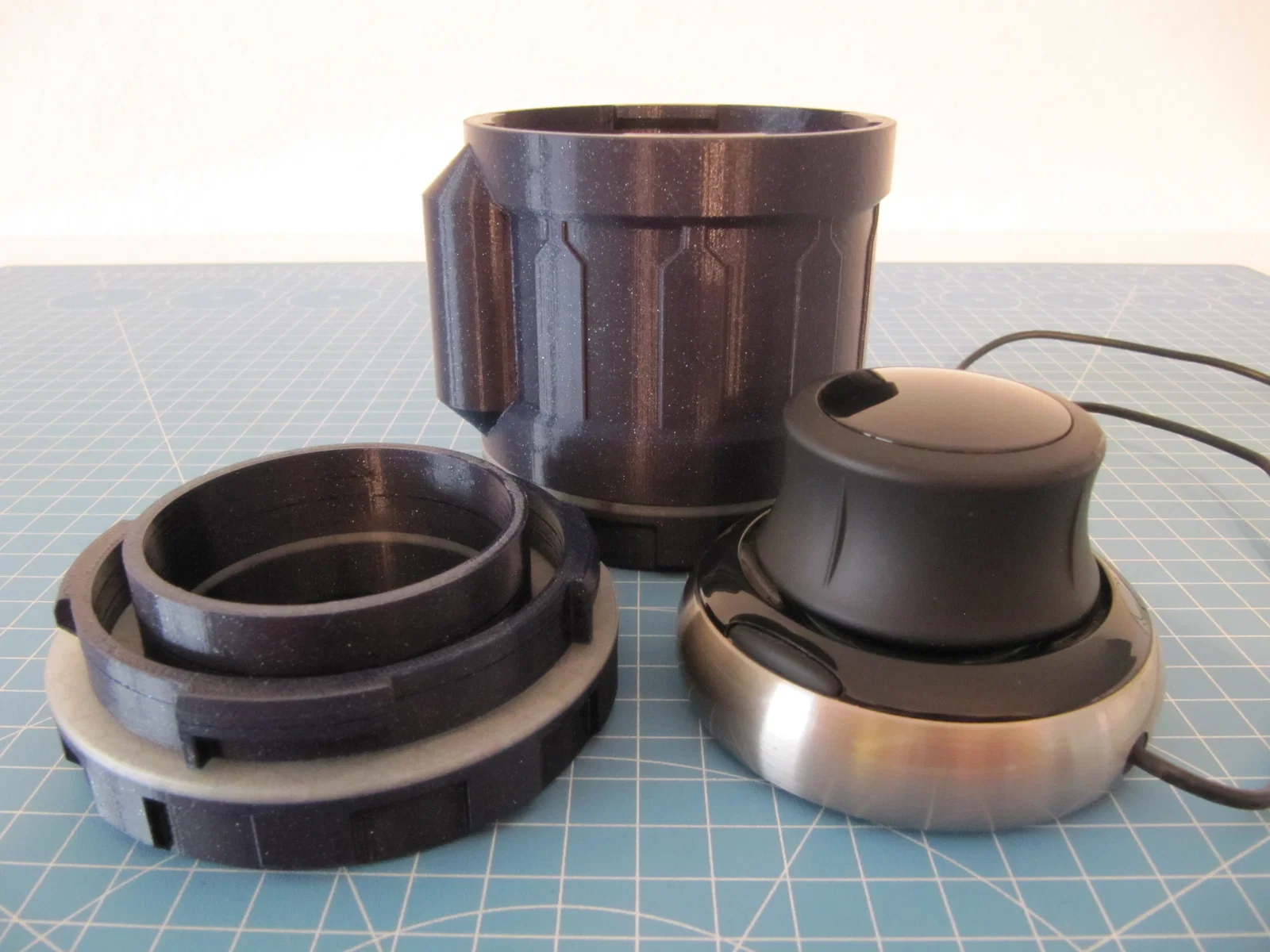

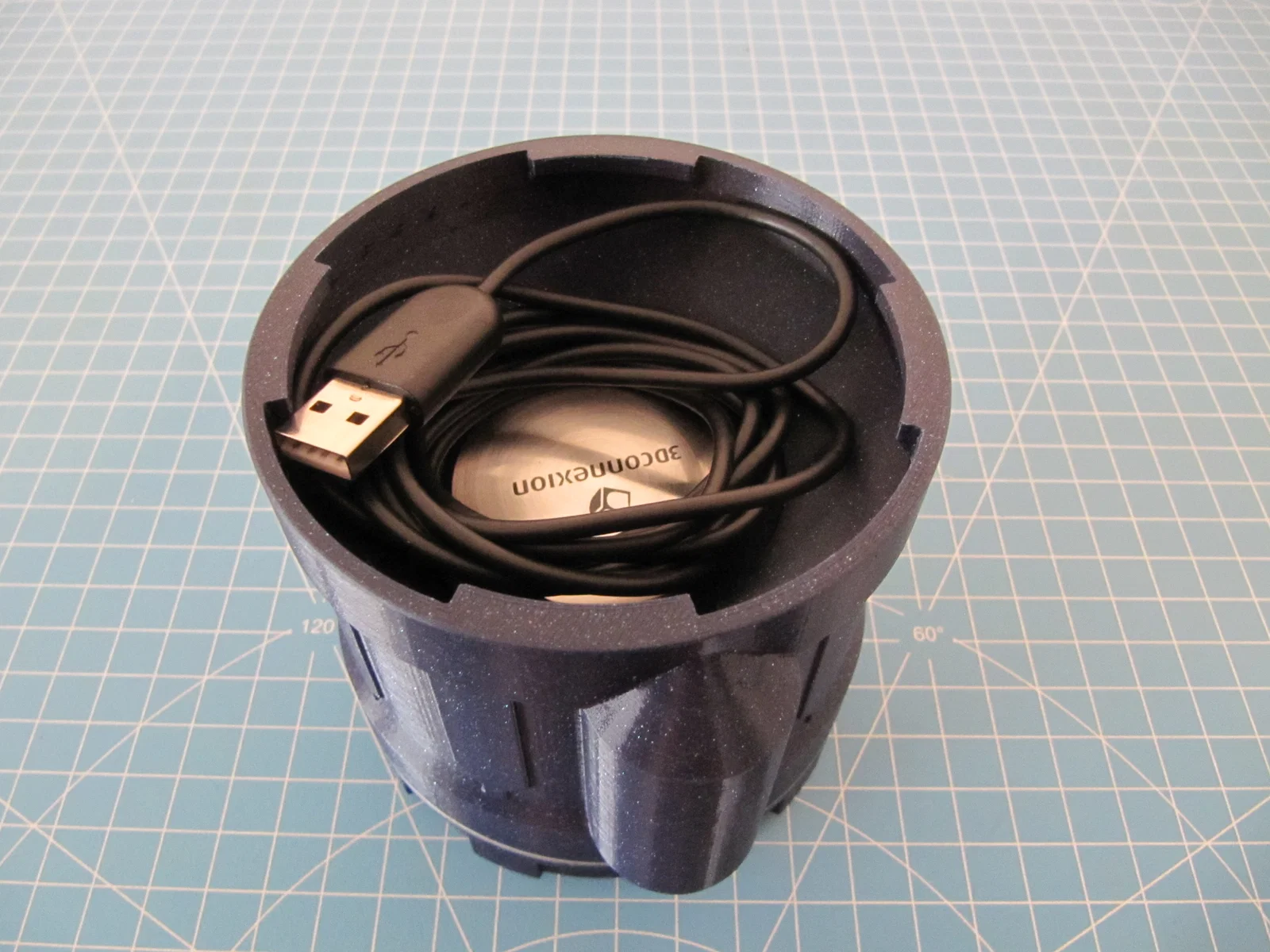

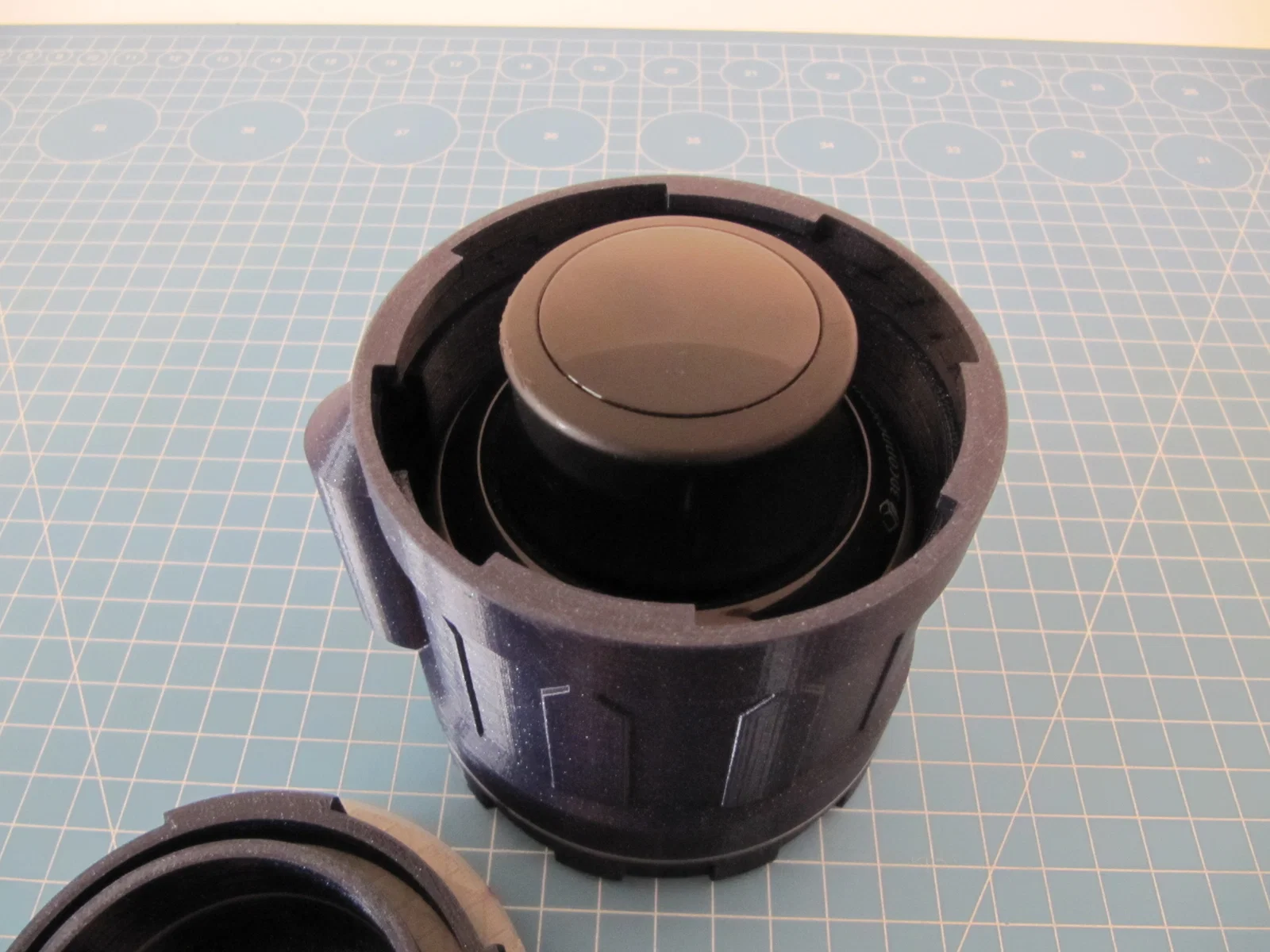

Vậy nên mình quyết định làm một thiết kế mới. Bạn có thể lấy Space Navigator ra rất đơn giản bằng cách mở nắp trên. Nếu muốn bỏ Space Navigator lại vào case, chỉ cần mở cả hai nắp, luồn dây qua case, đặt Space Navigator vào trong và đóng nắp trên lại. Sau đó lật case, nhét dây vào và đóng nắp dưới.

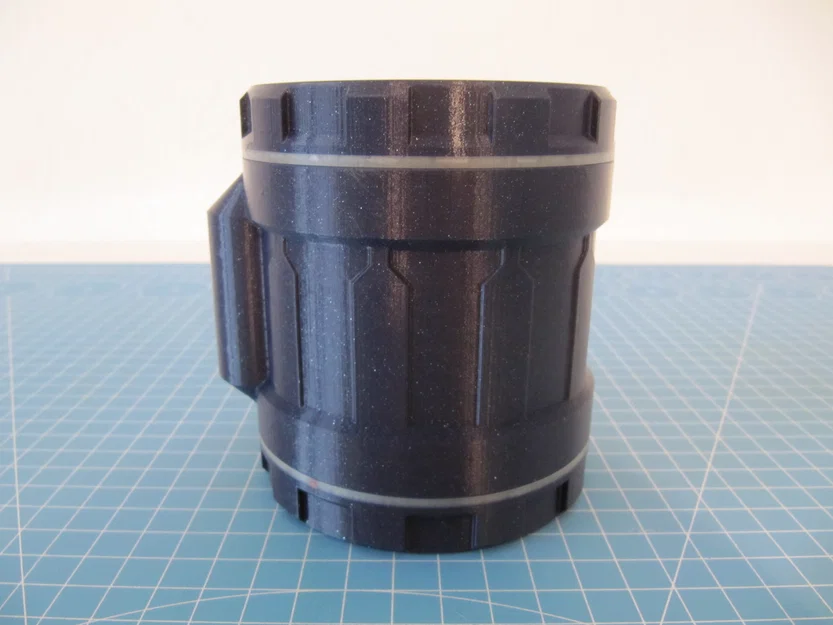

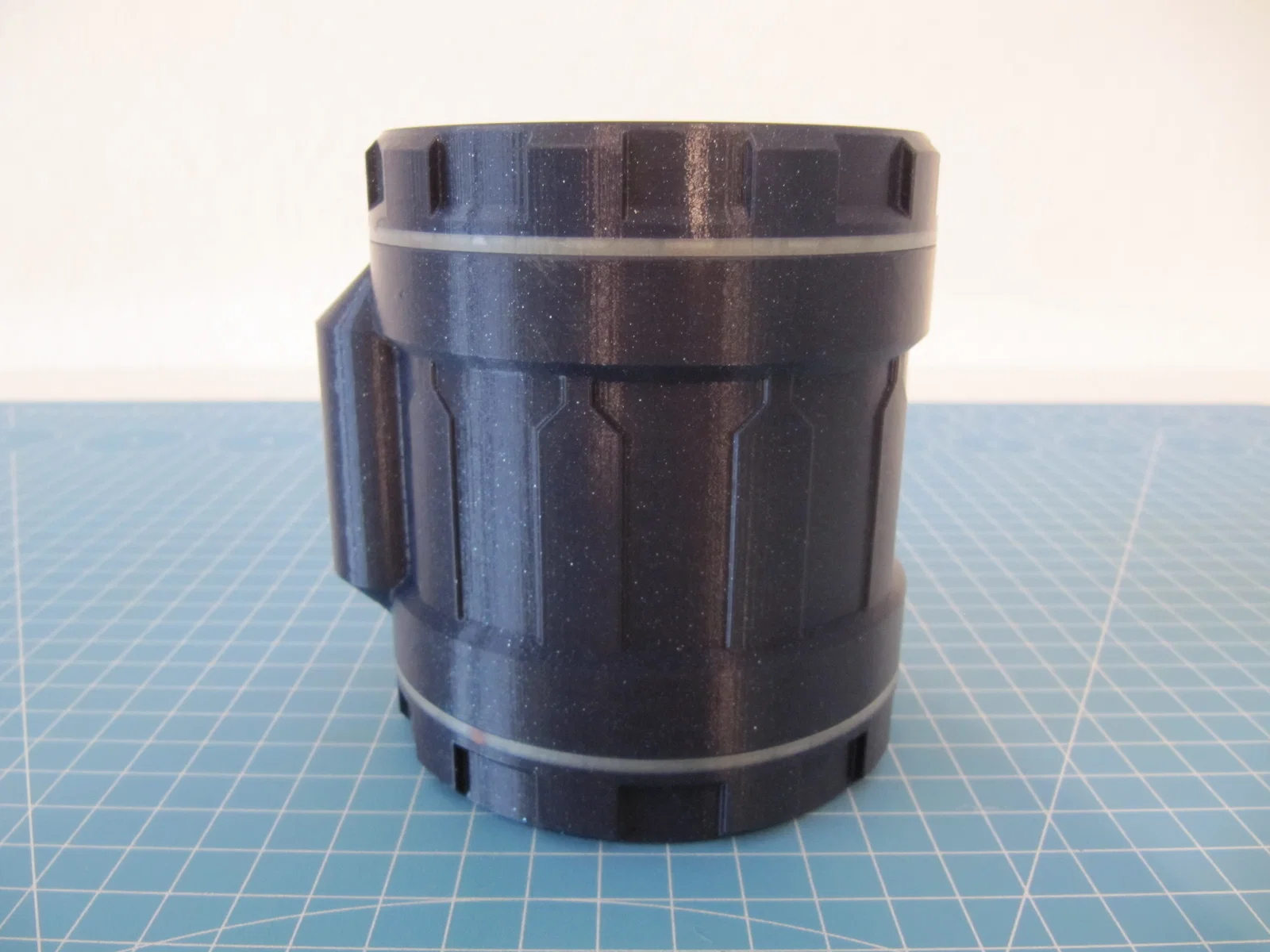

Đừng bị rối khi nhìn hình. Không có gioăng (gasket) nào nằm giữa các nắp và thân case. Mình chỉ in hai màu khác nhau thôi.
Hướng dẫn in
- Dùng layer height 0.15mm, nếu không bạn sẽ gặp vấn đề về dung sai (tolerance) của các khớp bayonet.
- Lần đầu đóng nắp mà thấy bị khựng/giật, hãy chấm một lượng dầu thật nhỏ lên bề mặt của bayonet, đóng mở nắp khoảng 20 lần rồi lau dầu đi cẩn thận.
