Bracket khe mở rộng PiSCSI cho Macintosh SE và SE/30

PiSCSI là một dự án rất hay của cộng đồng retro Mac, biến Raspberry Pi thành một thiết bị SCSI ảo. Nó có thể chạy các ổ cứng ảo và ổ CD-ROM ảo, và bạn có thể gắn/tháo các ổ này thông qua giao diện web được host ngay trên Raspberry Pi. Sắp tới, PiSCSI còn có thể hoạt động như một card Ethernet ảo, giải quyết luôn cả vấn đề lưu trữ lẫn kết nối cho các máy Mac 68k!

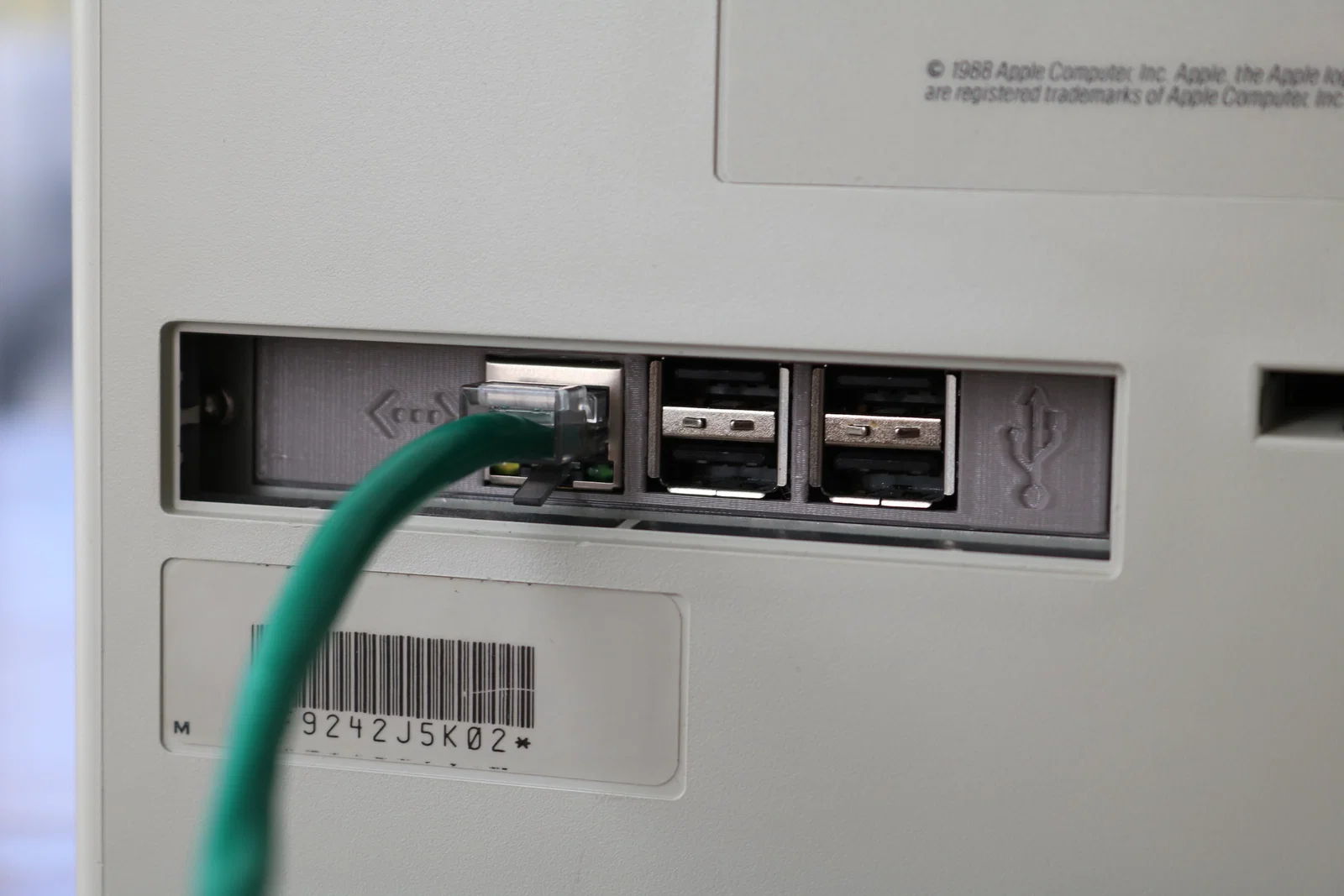

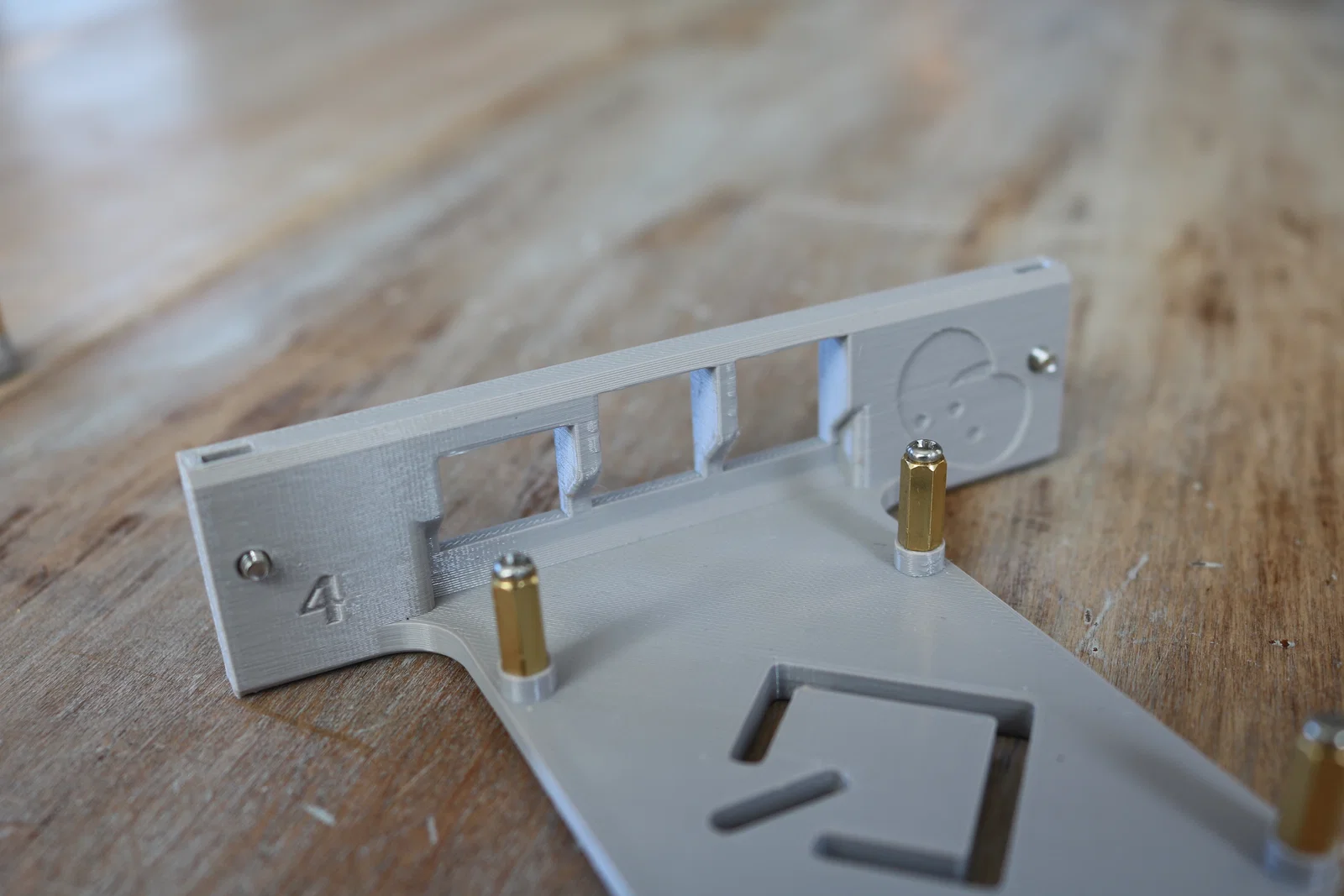

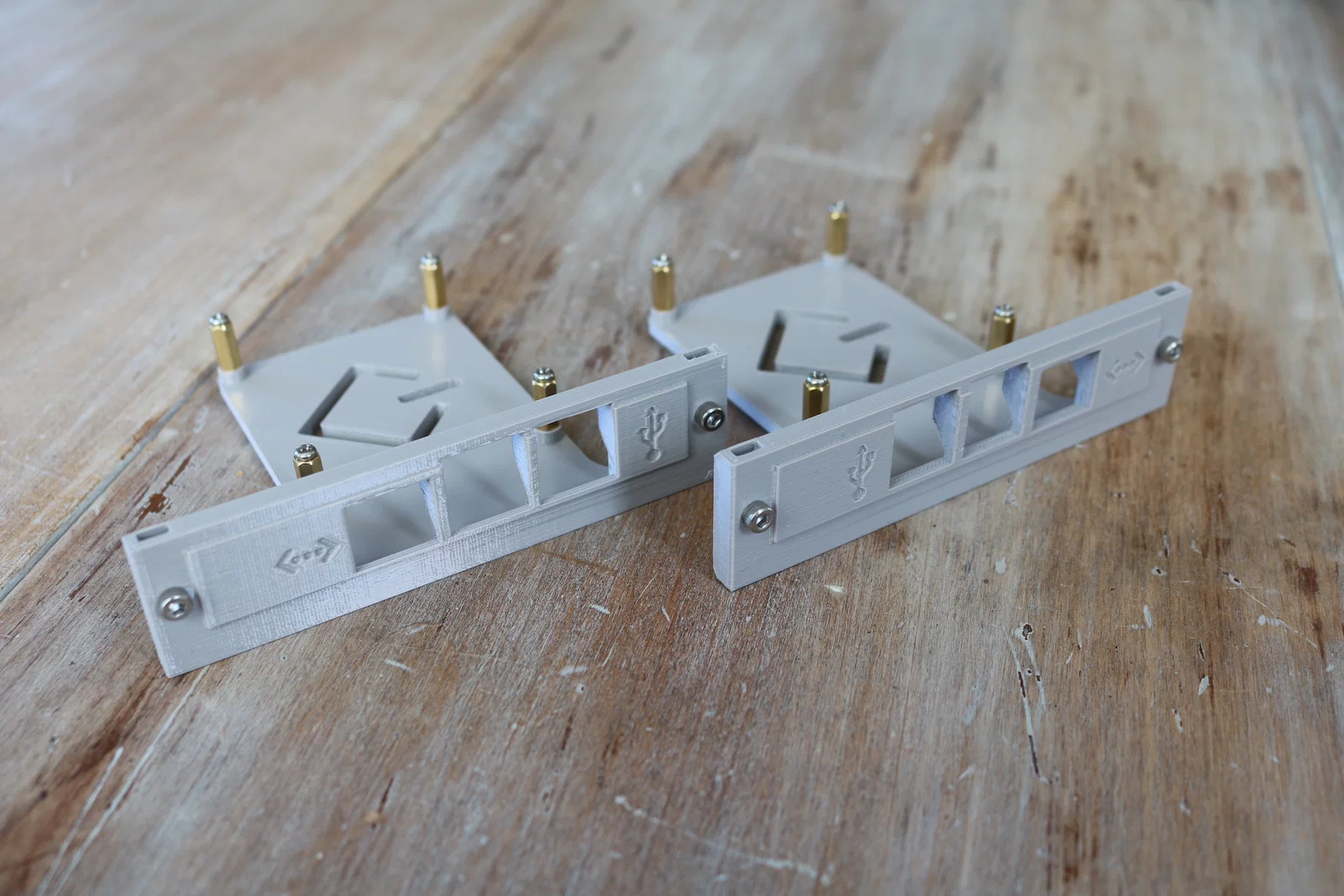

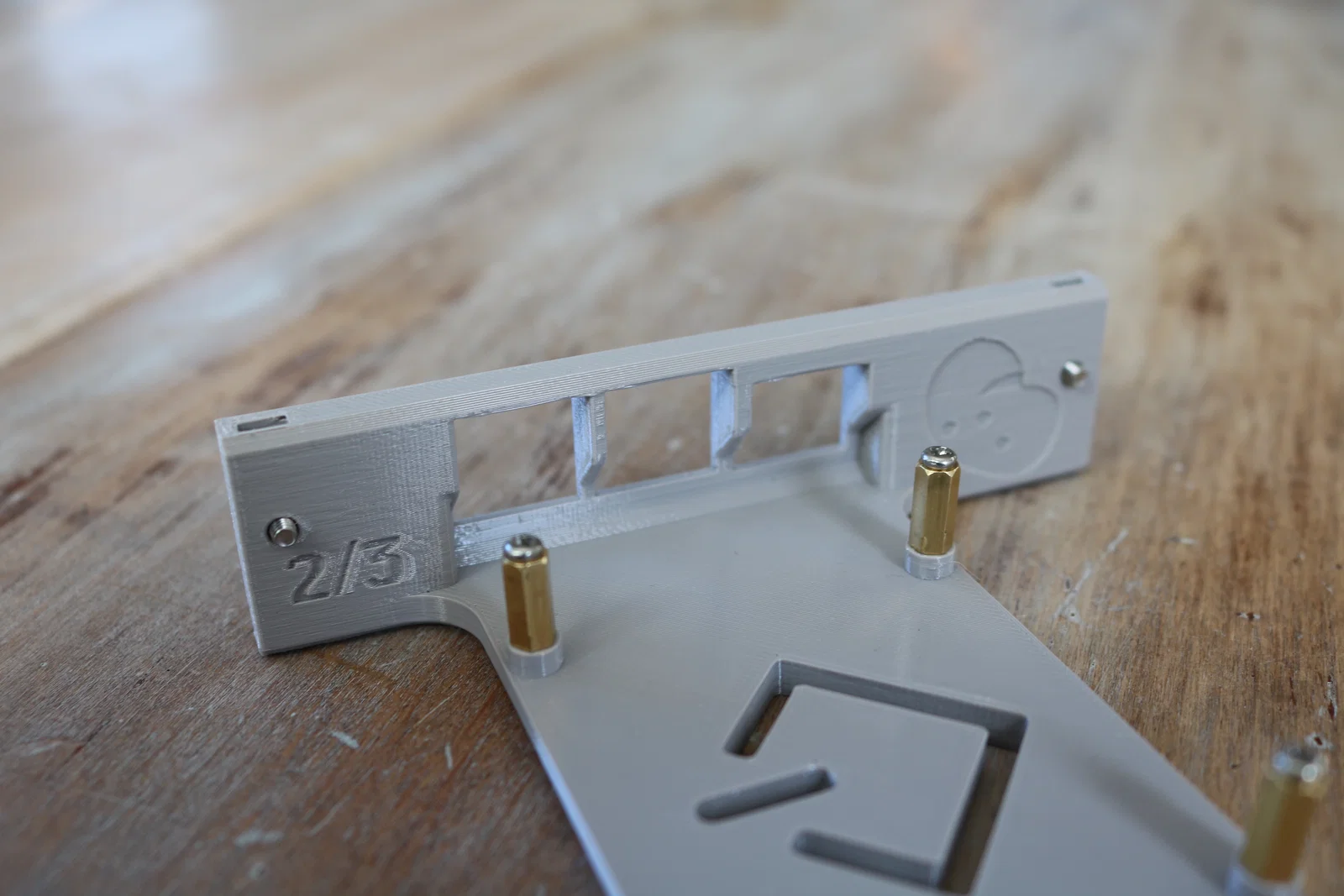

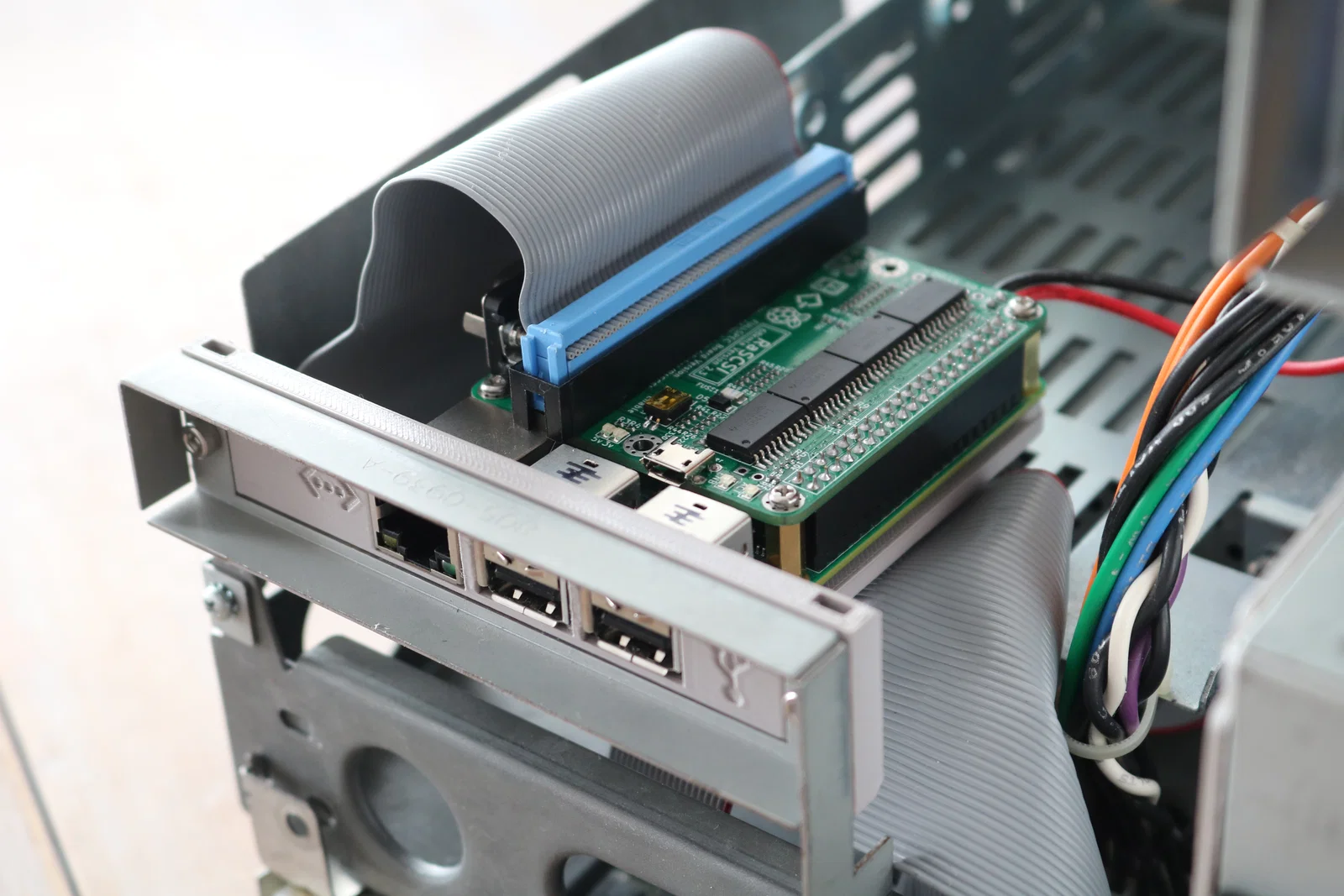

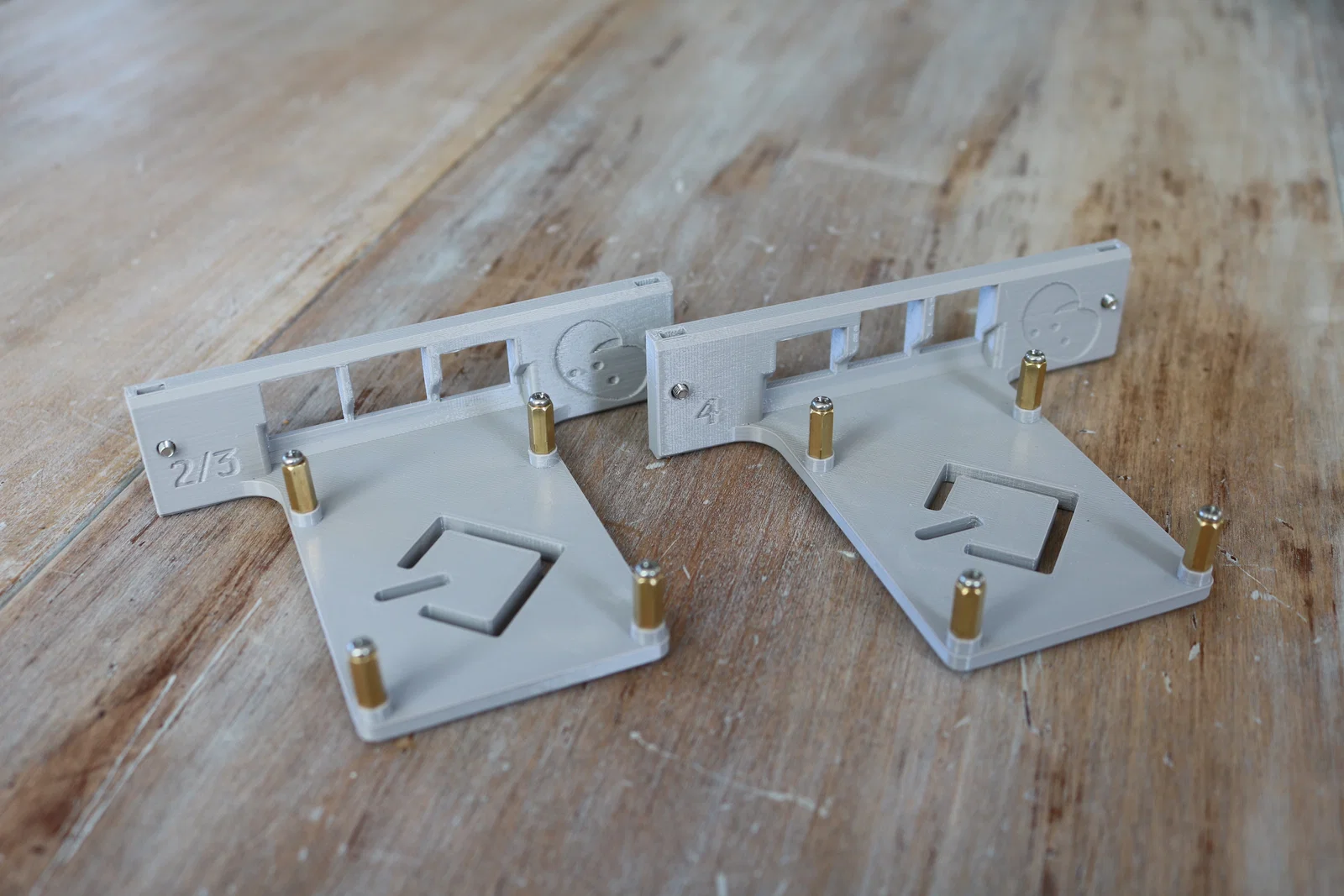

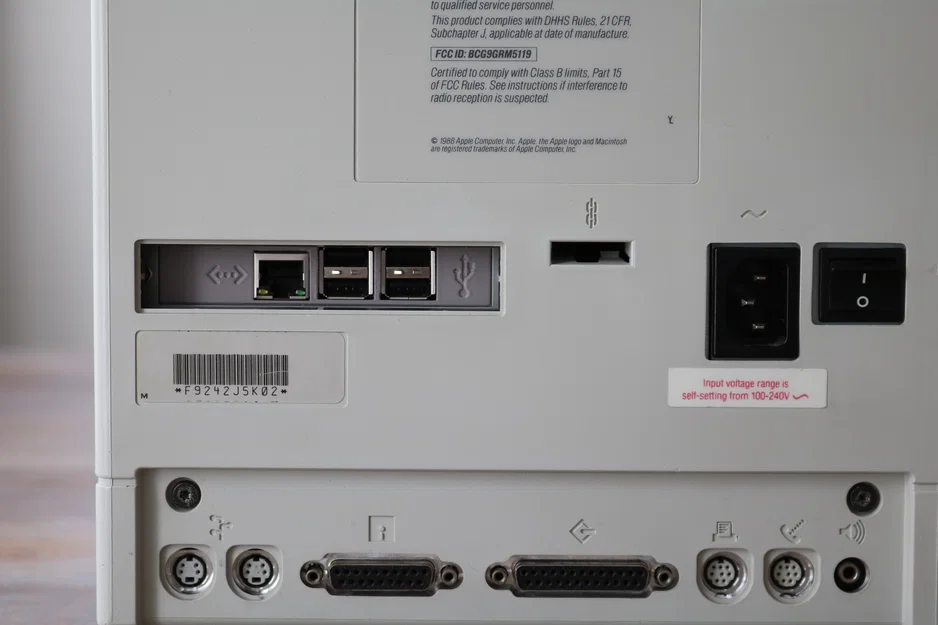

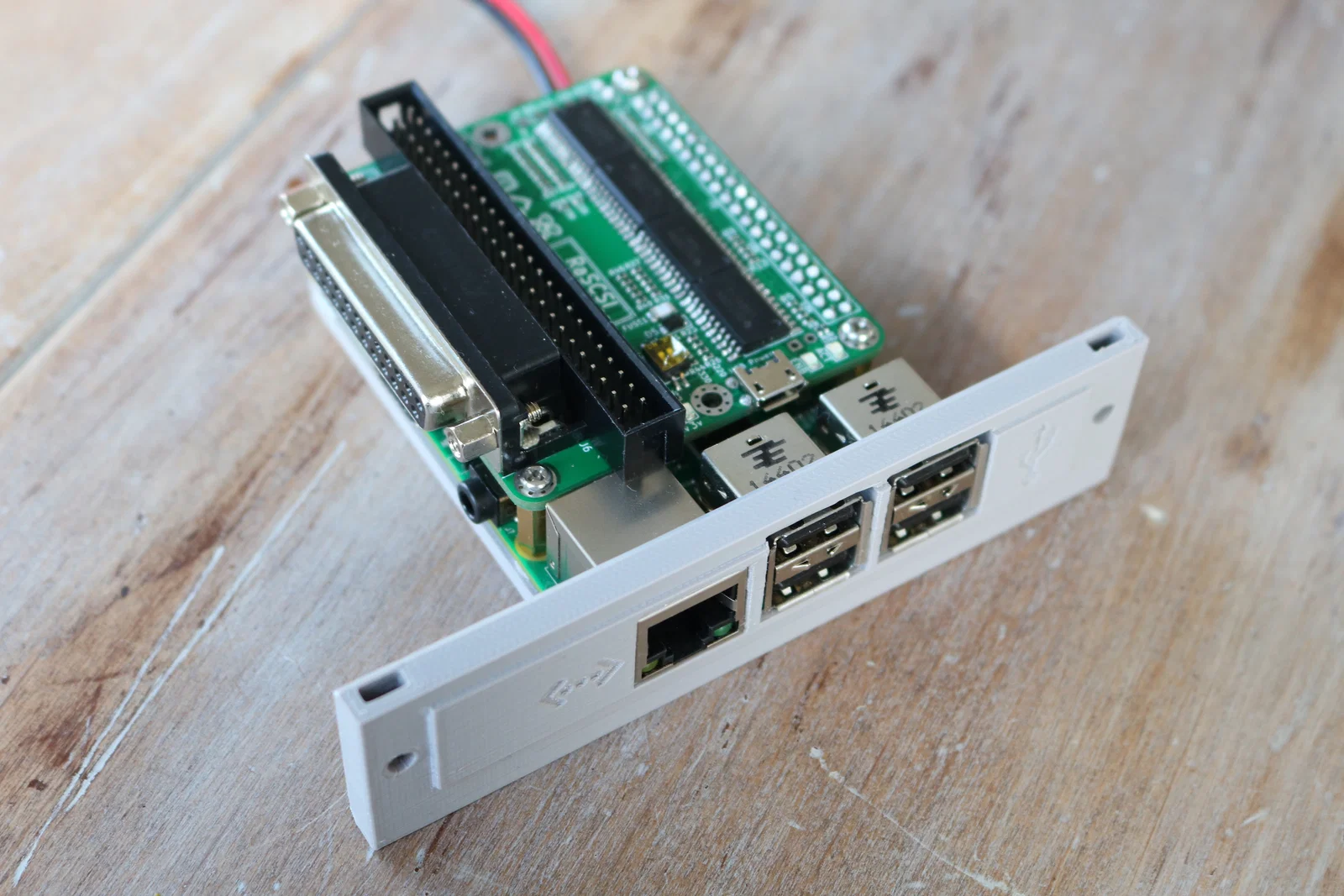

Cái bracket này dùng để gắn Raspberry Pi và PiSCSI vào khe expansion slot trên Macintosh SE hoặc SE/30, giúp bạn lắp RaSCSI cố định bên trong máy Mac. Bạn có thể dùng PiSCSI để chạy ổ cứng ảo, ổ CD-ROM ảo, và kết nối mạng thông qua Ethernet adapter giả lập. Nguồn có thể lấy từ bộ nguồn của Macintosh. PiSCSI được điều khiển bằng web browser trên một thiết bị khác (máy tính khác, điện thoại, hoặc tablet).

Parts

Để lắp Raspberry Pi và PiSCSI vào Macintosh SE hoặc SE/30, bạn cần:

• x2 vít M3 (dài tối thiểu 6mm)
• x2 đai ốc M3
• x4 trụ đệm (standoff) M2.5 dài 11mm
• x4 vít M2.5
• x1 cáp nguồn Molex (cáp khuyến nghị)
• x1 cáp ribbon SCSI (tiếc là cáp zin ngắn quá)

Installation

Nếu bạn tự build PiSCSI, bạn có thể bỏ cổng microUSB và cả cổng DB-25 để việc lắp ráp gọn hơn (hoặc bạn vẫn có thể để nguyên).

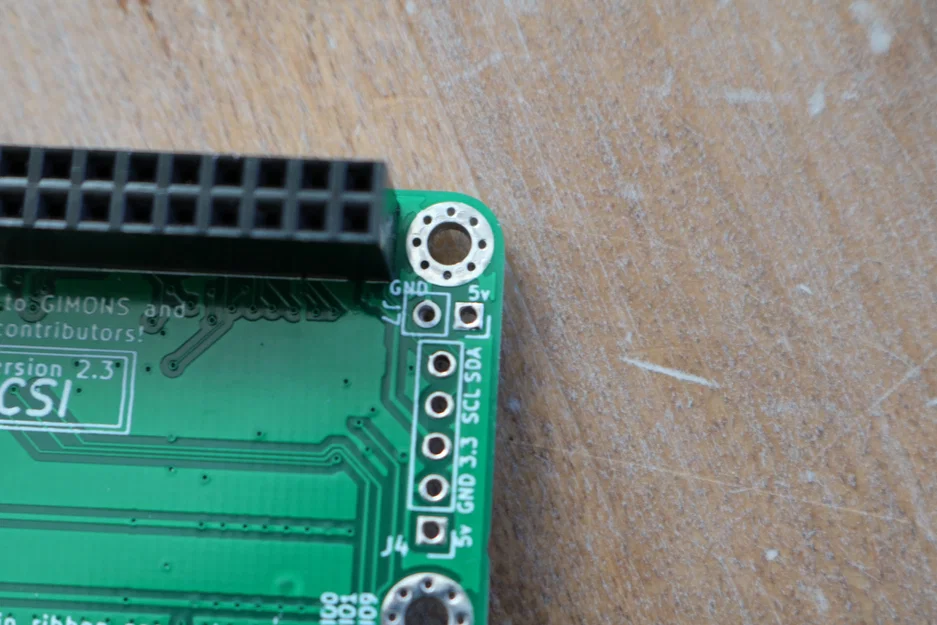

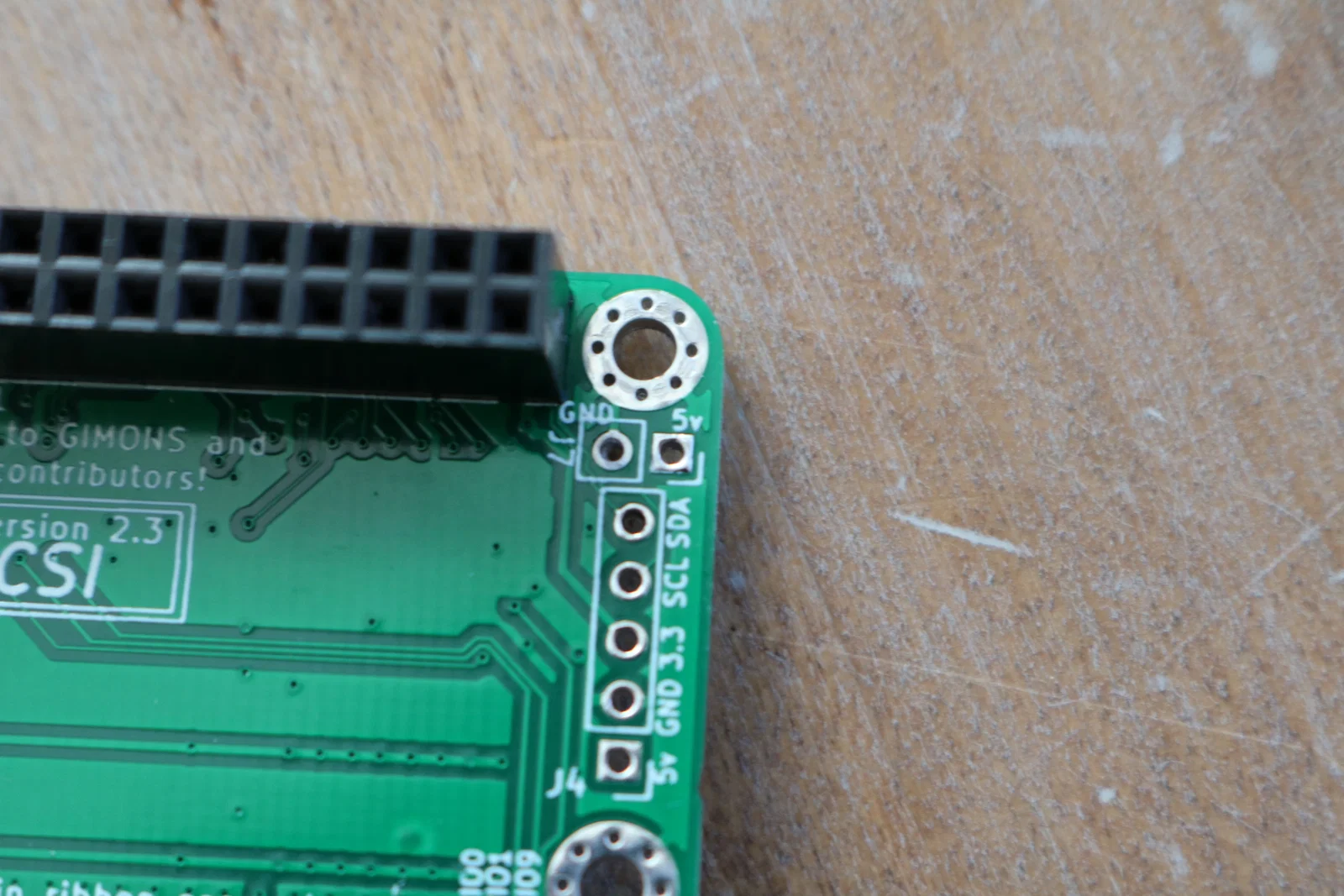

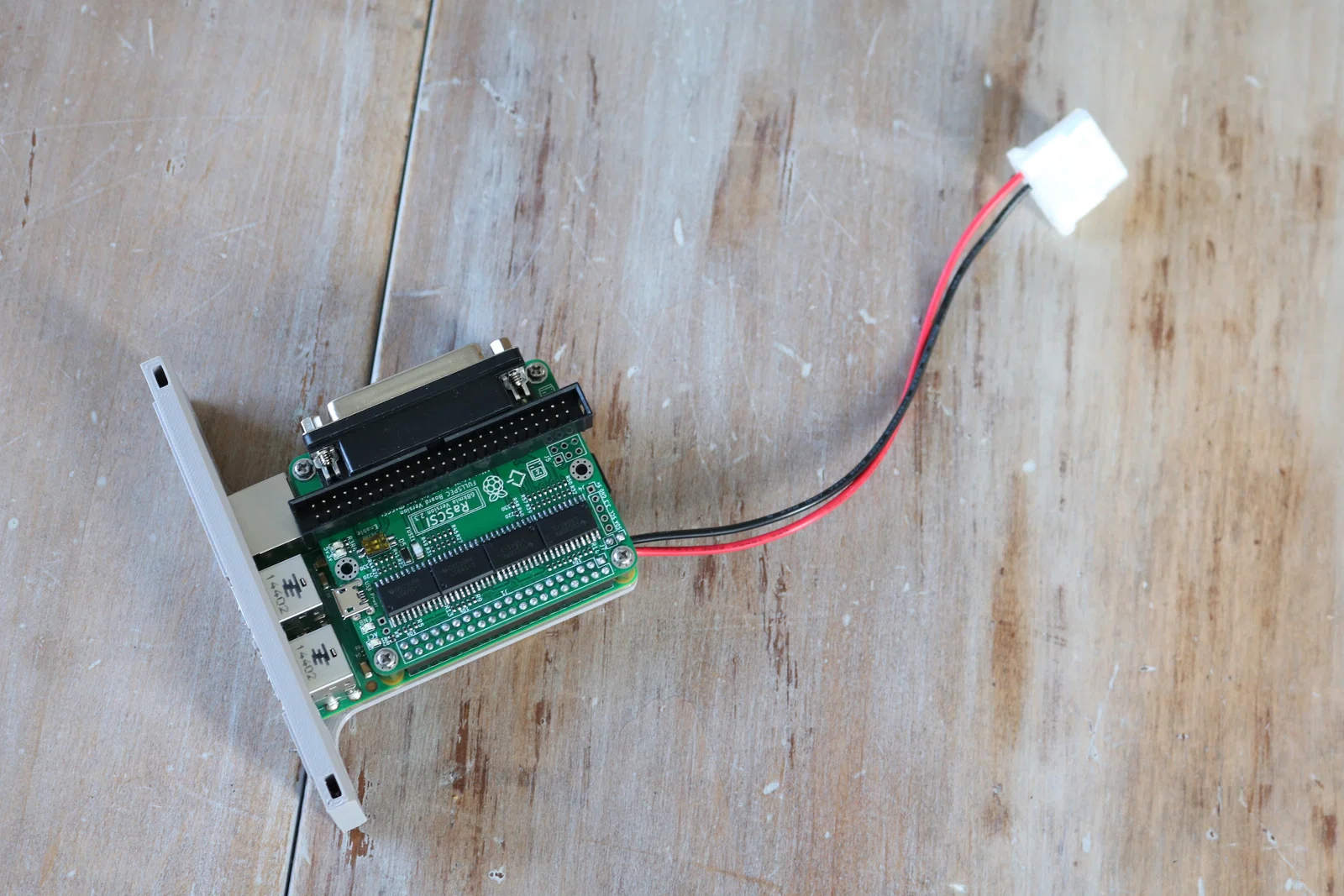

Để cấp nguồn cho PiSCSI, mình khuyến nghị cắt bỏ phần đầu của cáp nguồn Molex (giữ lại phía phích cắm đực/chân pin cái), tháo dây +12v (màu vàng) và dây ground (màu đen) kế bên, chỉ chừa lại +5v (màu đỏ) và ground (màu đen). Sau đó hàn dây đỏ vào lỗ through-hole 5v trên PiSCSI, và hàn dây đen vào lỗ through-hole GND.

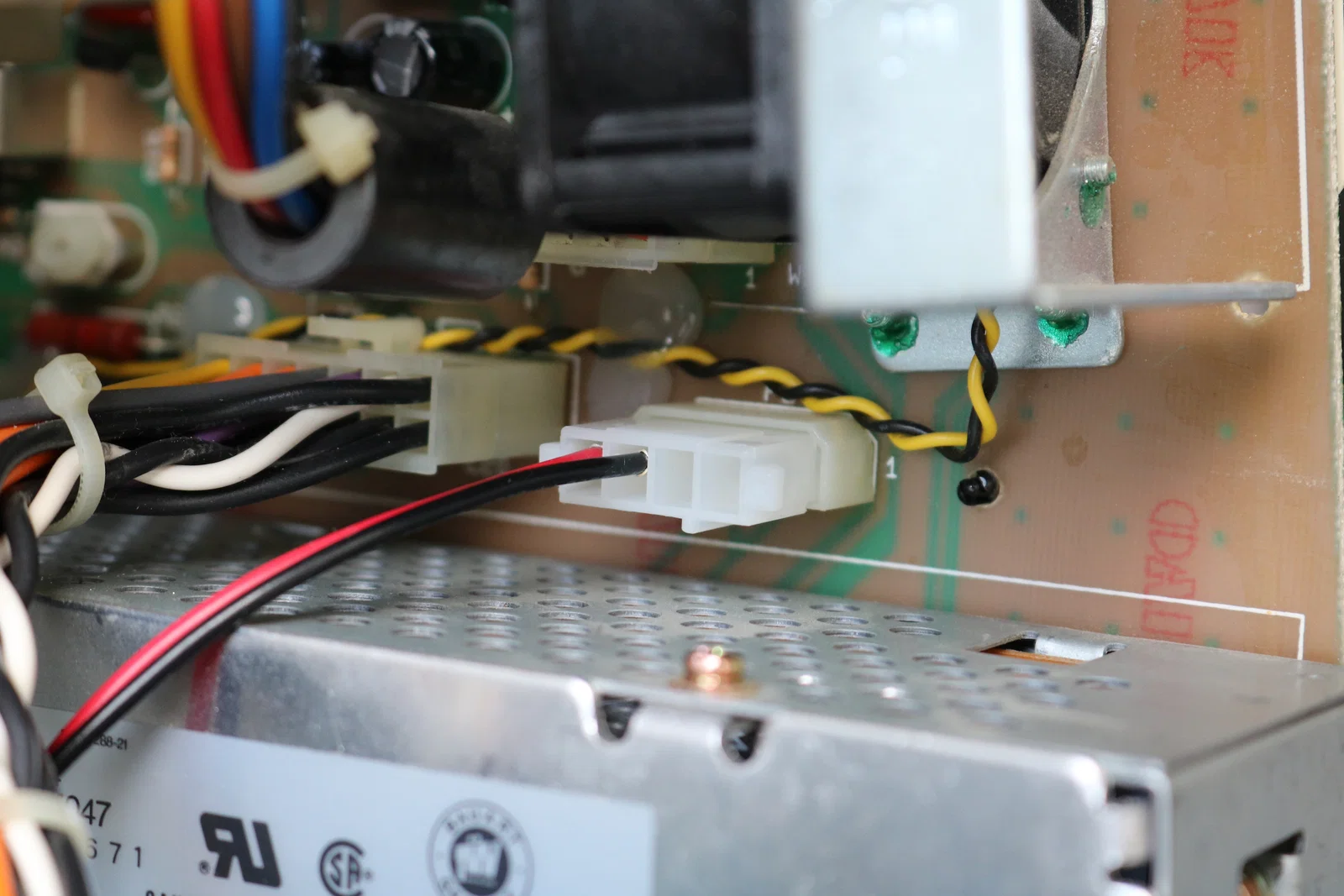

Bạn có thể cắm đầu Molex này vào đầu cấp nguồn cho ổ cứng (hard drive power connector) trên Mac.

Release Notes

v1

• Phát hành lần đầu

v2 (2024-04-01)

• Không thay đổi gì ở model
• Gỡ các model 1.0 (không còn cần thiết nữa)
• Cập nhật license từ non-commercial/no derivatives sang license thoáng hơn
• Upload thêm file .F3D và .STEP
