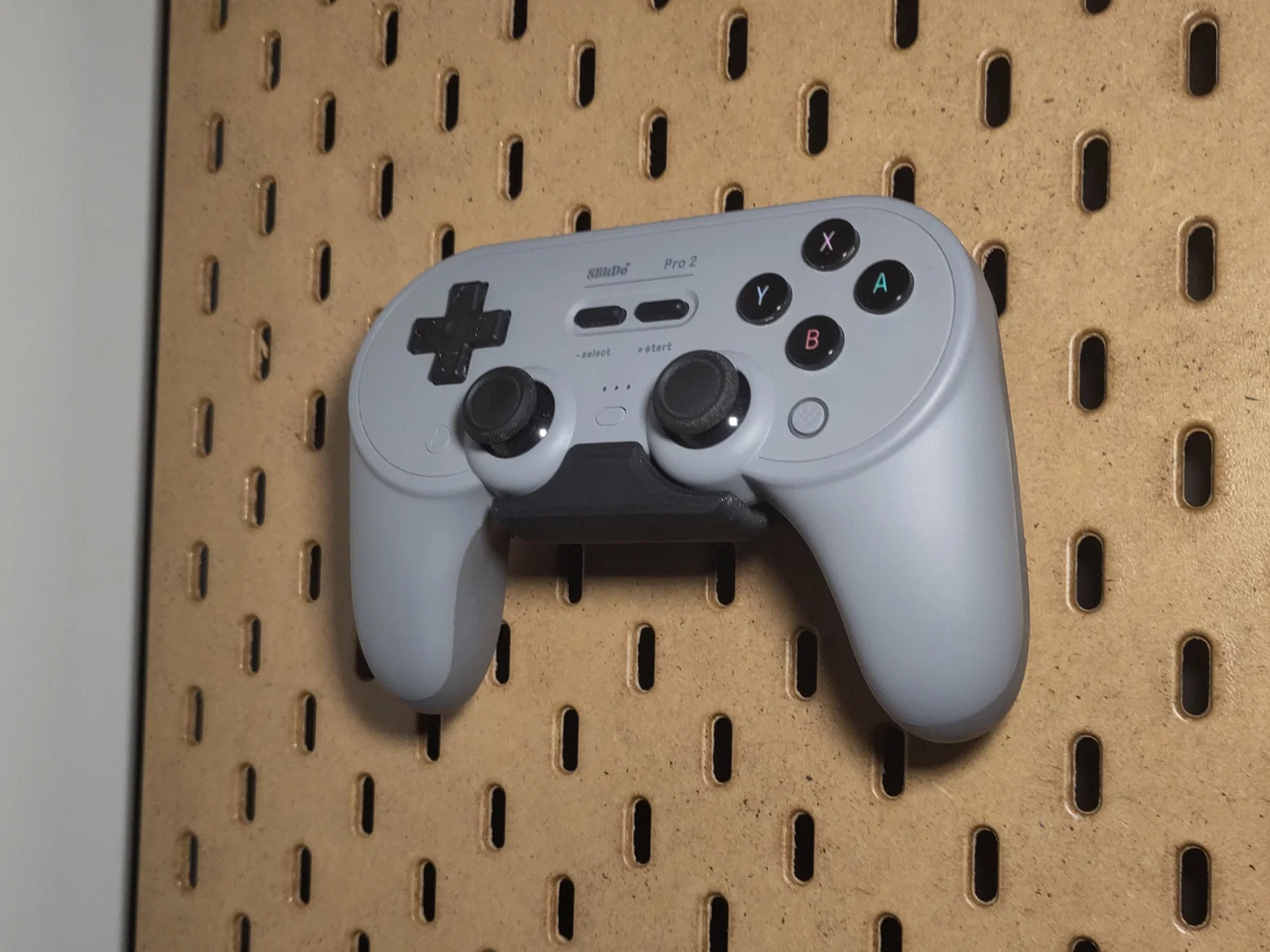

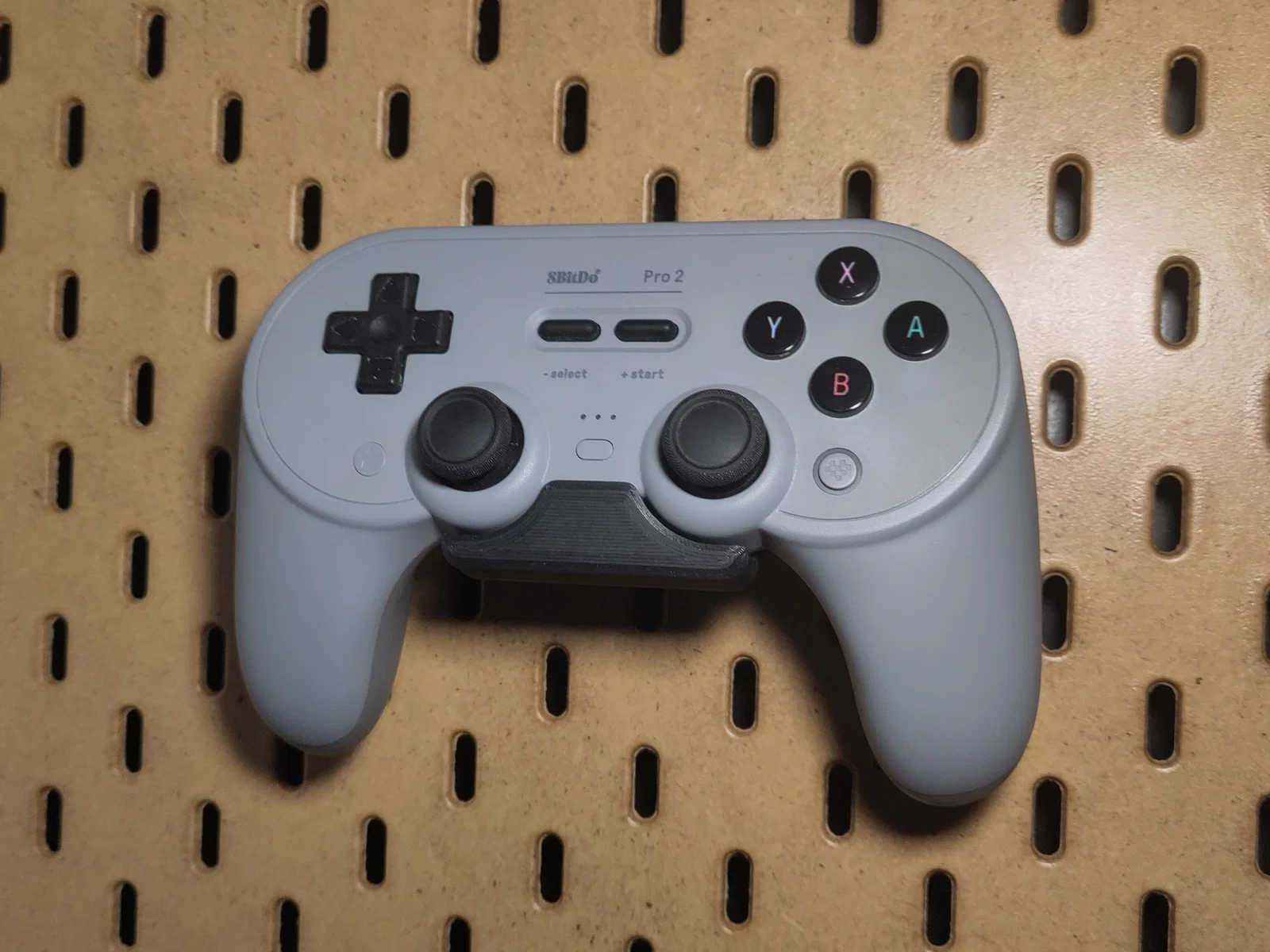

Giá treo tay cầm 8BitDo Pro 2 cho IKEA SKADIS

8BitDo Pro 2 Controller Holder cho hệ IKEA SKADIS pegboard, dựa trên mẫu Xbox Controller Holder cực xịn do @LayerCake làm, và còn nhiệt tình share luôn file nguồn Fusion 360.

Cũng xin cảm ơn nhiều tới @lowsc0re vì đã tạo ra phiên bản thân holder không cần vít.

In ấn

Mẫu holder này có 2 phiên bản:

• Screwless Controller Holder: phiên bản mới dựa trên locking plate kiểu bấm (snap-in) của @LayerCake và phần thân holder được chỉnh sửa bởi @lowsc0re
• Original Controller Holder: bản gốc, cần 2 vít M3 × 6mm để lắp ráp

Với bất kỳ phiên bản nào, bạn sẽ cần tải về 2 bộ file để in:

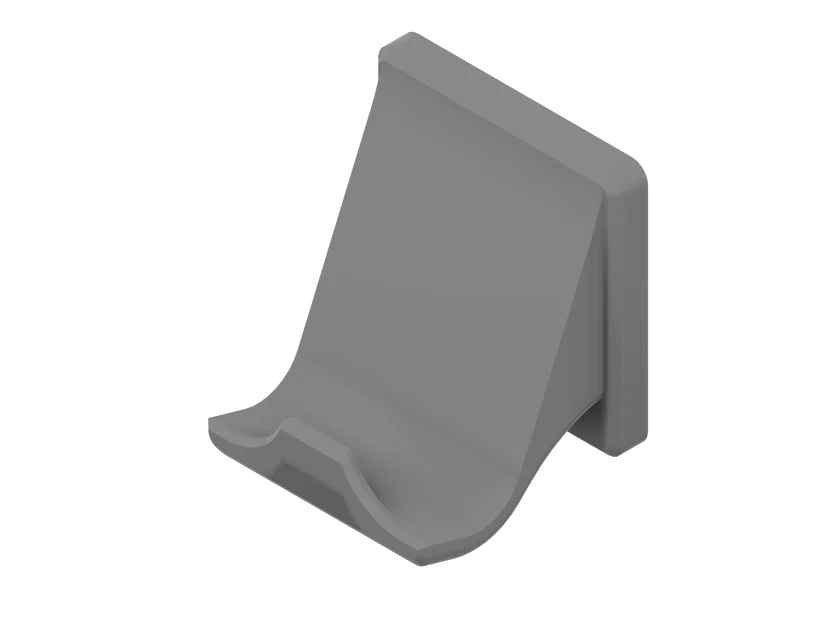

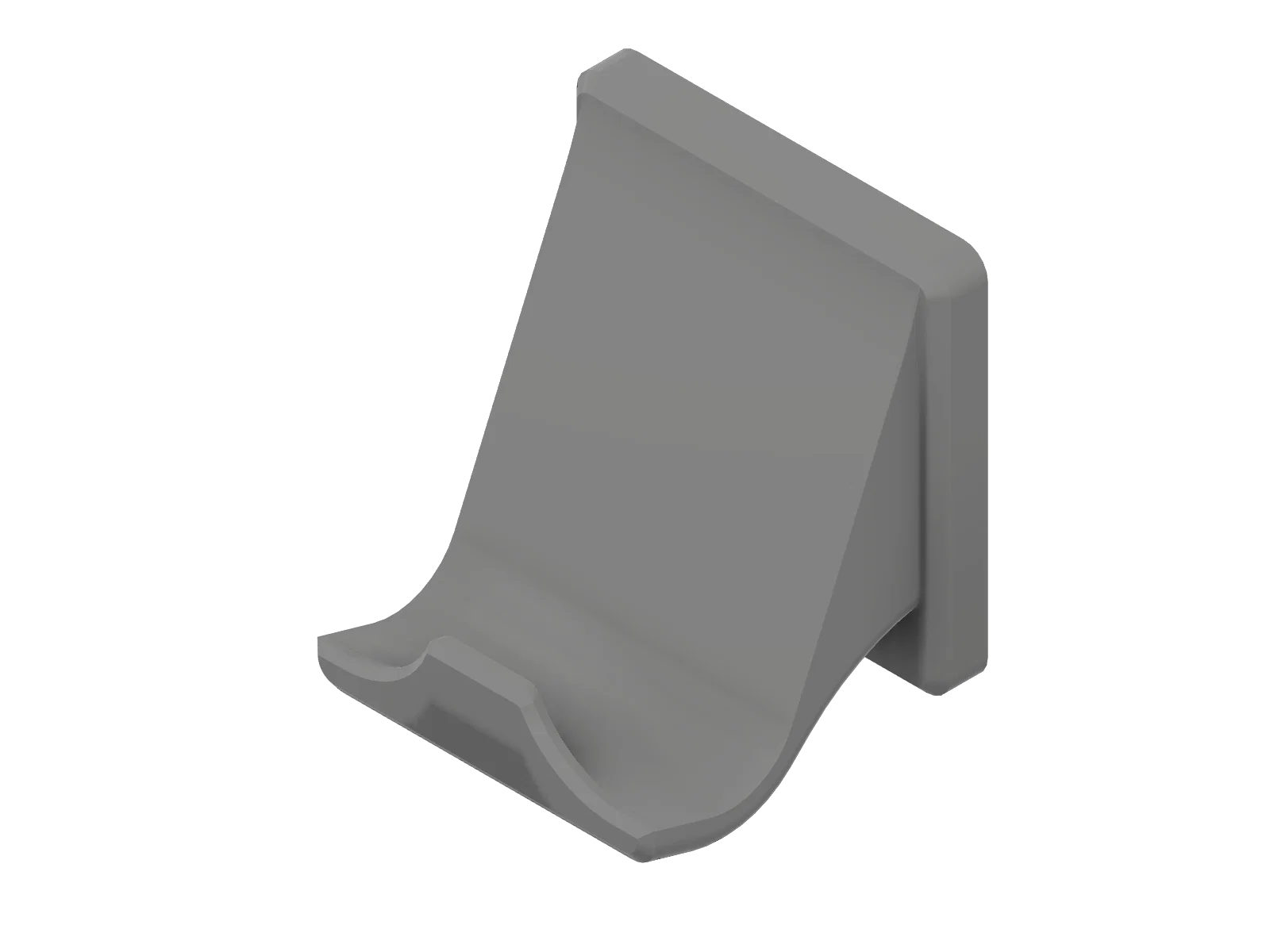

• phần thân holder (holder body)
• bộ móc & ngàm gắn locking plate (hooks & locking plate mount), có 2 biến thể (chỉ cần 1 loại để hoàn tất bản in):
  • 3 Hooks Mount: giúp đặt module thấp hơn
  • 4 Hooks Mount: ngàm chắc chắn hơn (heavy duty)

Thiết lập in khuyến nghị:

• Layer Height: 0.2mm (đã test với nozzle 0.40 và 0.60mm)
• Infill: 20 đến 40%
• Supports:
  • Generate support material: true
  • Auto-generated support: true
  • Support on build plate only: true
  • Don’t support bridges: true (quan trọng)
  • Overhang threshold: 40°
• Material: PLA, ABS, PETG, … (bất kỳ vật liệu nào đủ cứng)

Mỗi bộ phận (body & mounts) đều có sẵn một project PrusaSlicer được cấu hình sẵn, trong đó support cần thiết đã được setup trước. Khuyến nghị dùng file này nếu bạn không muốn phải chỉnh nhiều tham số. Nhớ chọn đúng printer profile & loại filament của bạn trước khi export GCode (tham số support tuỳ chỉnh được áp theo từng object trong file 3mf).

Lắp ráp

Screwless

Để lắp bản screwless, bạn chỉ cần keo CA để dán phần “lip” vào mặt trước của thân holder.

Sau đó bạn có thể trượt và bấm (snap) tất cả các phần của bộ ngàm 3 móc hoặc 4 móc vào phía sau thân holder: trước tiên trượt cả chốt bên phải và bên trái, nếu dùng bản 3 móc thì gắn thêm chốt giữa vào đúng vị trí trung tâm của phần khóa; cuối cùng bấm tấm plate lớn vào giữa các chốt.

Original

Để lắp hoàn chỉnh bản holder, bạn cần 2 vít M3 × 6mm để bắt locking plate vào mặt sau của thân chính (giữ toàn bộ các móc lại với nhau), và cần thêm keo CA để dán phần lip vào thân.

Dù bạn dùng ngàm 3 móc hay 4 móc, trước hết hãy trượt chốt trái và chốt phải vào mặt sau của holder. Với bản 3 móc, bạn cũng cần gắn chốt giữa vào locking plate, nhớ để đúng hướng, rồi nhấn (press-fit) locking plate vào giữa các chốt đó.

Độ khít giữa chốt hai bên và locking plate có thể khá chặt. Mình thấy cách làm hiệu quả là đưa tấm plate vào phần trên của các chốt trước rồi ép xuống phần dưới. Một cách khác là chà nhám / giũa thủ công để tạo một mép vát (chamfer) ở phần dưới của locking plate nhằm canh thẳng dễ hơn.

Khi locking plate đã vào đúng vị trí, bắt chặt bằng 2 vít M3. Vít sẽ tự tạo ren trực tiếp trên nhựa.

Cuối cùng, chấm một ít keo CA vào rãnh phía trước của holder và lắp phần lip vào cho tới khi khít mặt với thân.

Lưu ý: So với bản Xbox Controller Holder gốc, phần khoét phía sau để đặt đầu vít M3 đã được nới rộng thêm một chút, nên dễ dùng hơn với các loại vít “không chuẩn” lắm.

Hoàn thiện bộ sưu tập

• Xbox Controller Holder by @LayerCake
• by @Raddic_232010
• DualShock 4 Controller Holder by @orax
• by @orax
• Stadia Controller Holder by @orax
• [Headphone Holder]() by @LayerCake
• by @LayerCake (không có trong hình)

Changelog

• V1.0 (2023-04-16): Phát hành bản đầu tiên
• V1.1 (2024-04-01): Thêm phiên bản screwless của ngàm, nhờ công của @lowsc0re
