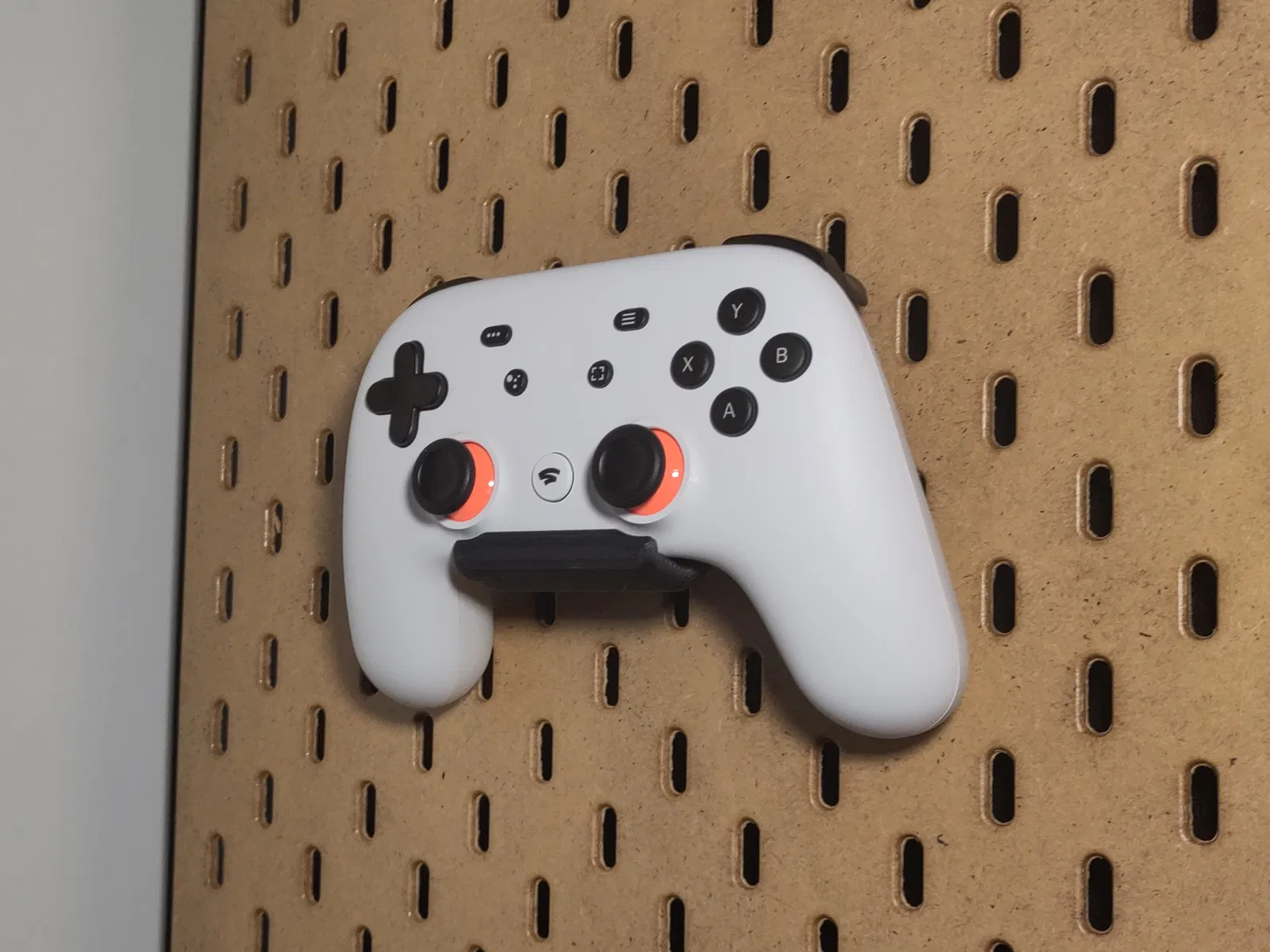

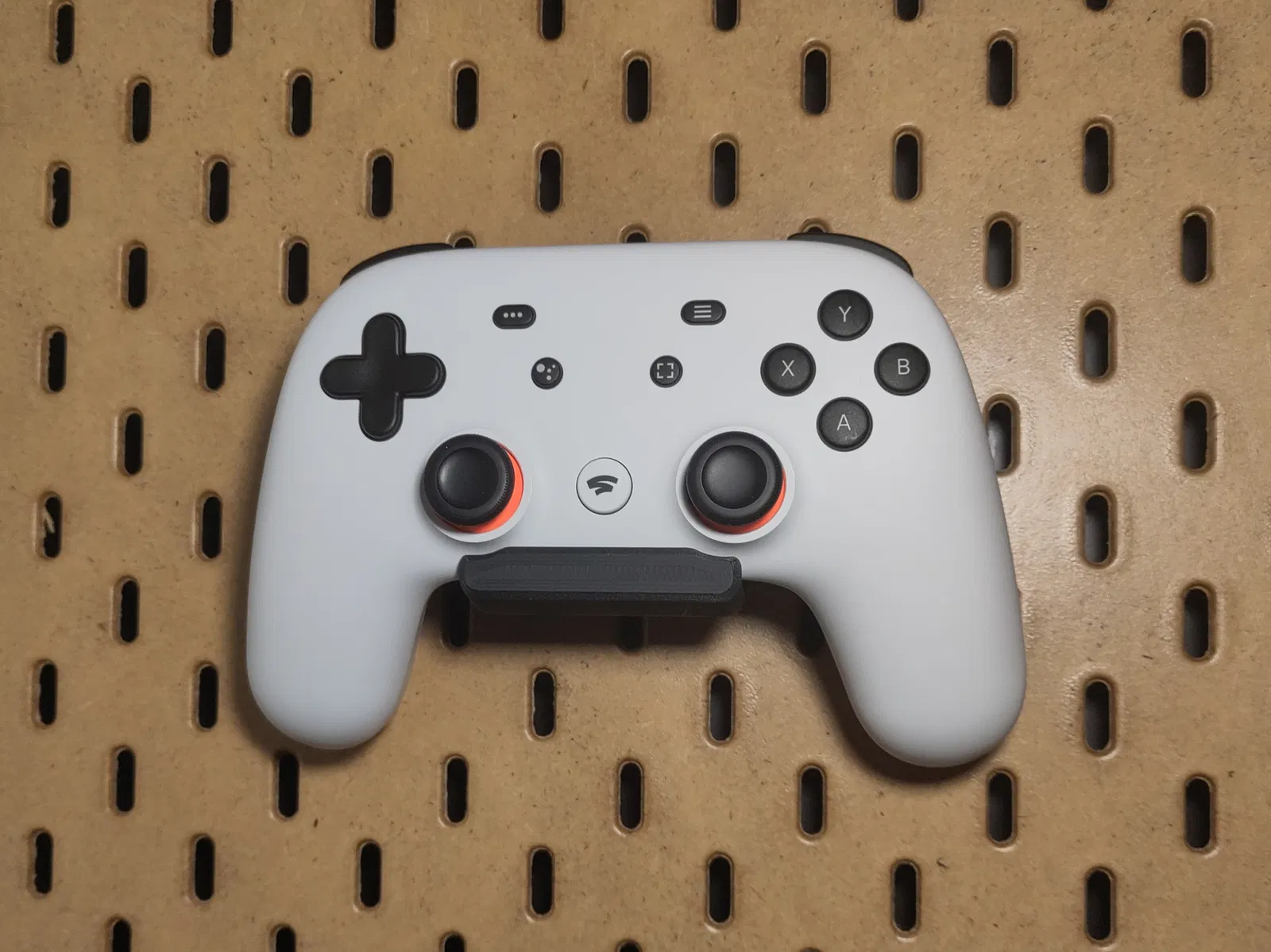

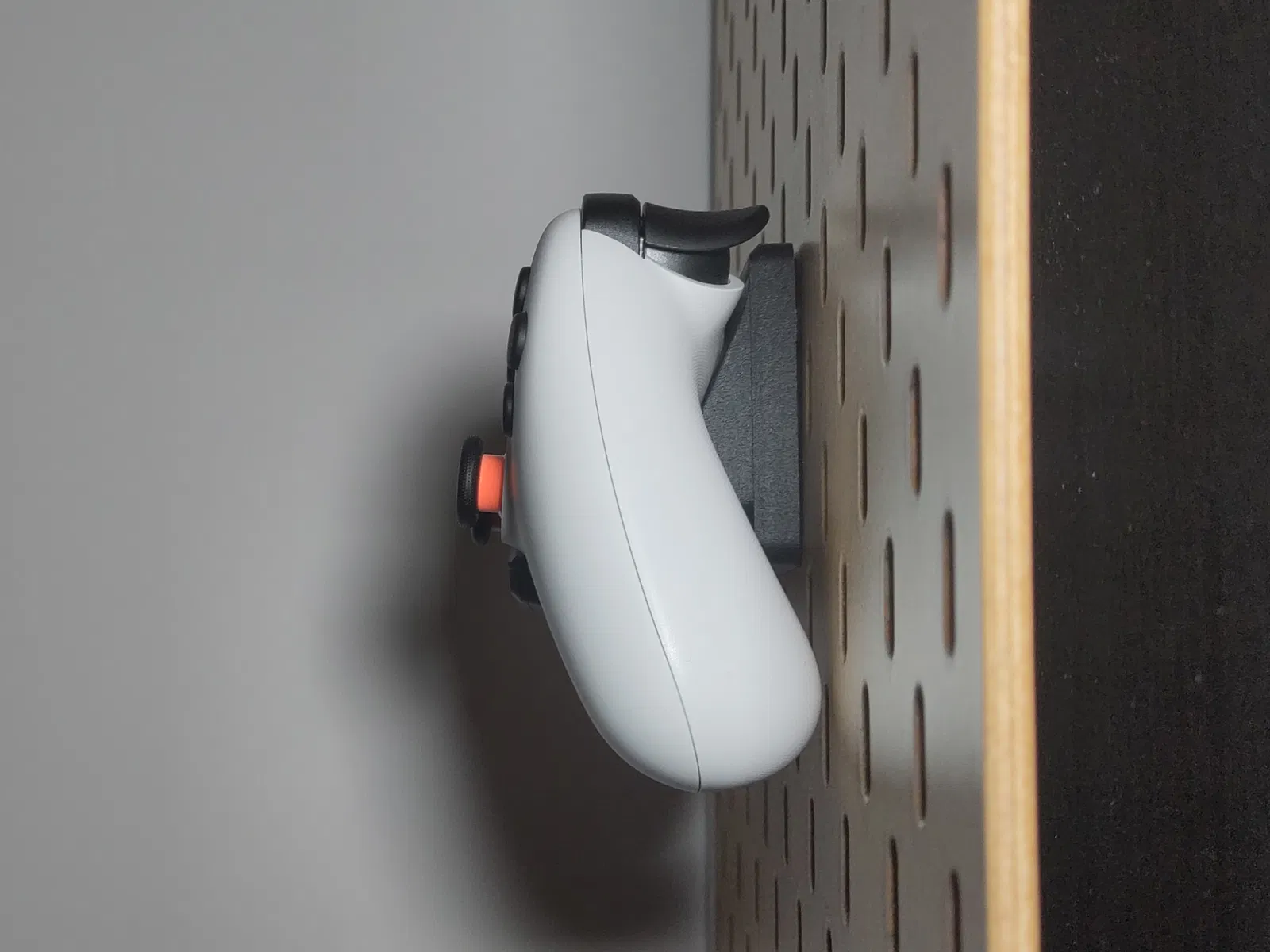

Giá đỡ Tay cầm Stadia cho Bảng ghim IKEA SKADIS

Tay cầm Stadia Giá đỡ cho hệ thống bảng ghim IKEA SKADIS dựa trên phiên bản tuyệt vời của @LayerCake dành cho Xbox Controller Holder, người đã chia sẻ các tệp Fusion 360 của họ. Xin gửi lời cảm ơn sâu sắc đến Coopey vì bản phác thảo đường viền của Tay cầm Stadia có sẵn trên Thingiverse và @lowsc0re vì đã tạo ra phiên bản không cần vít của thân giá đỡ. #### In ấn Giá đỡ này có hai phiên bản: * Giá đỡ không cần vít: phiên bản mới dựa trên tấm khóa cài của @LayerCake và thân giá đỡ được điều chỉnh bởi @lowsc0re

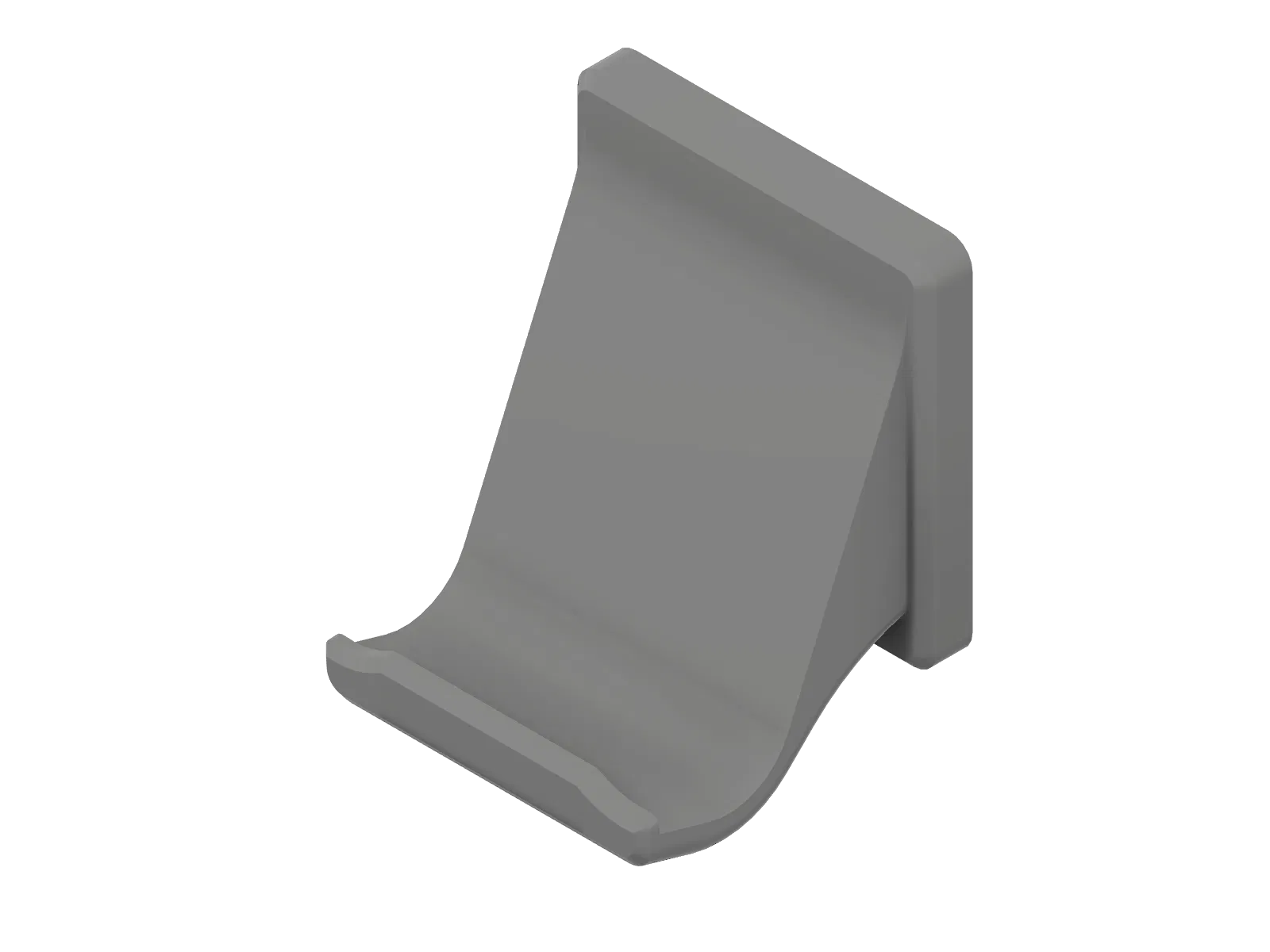

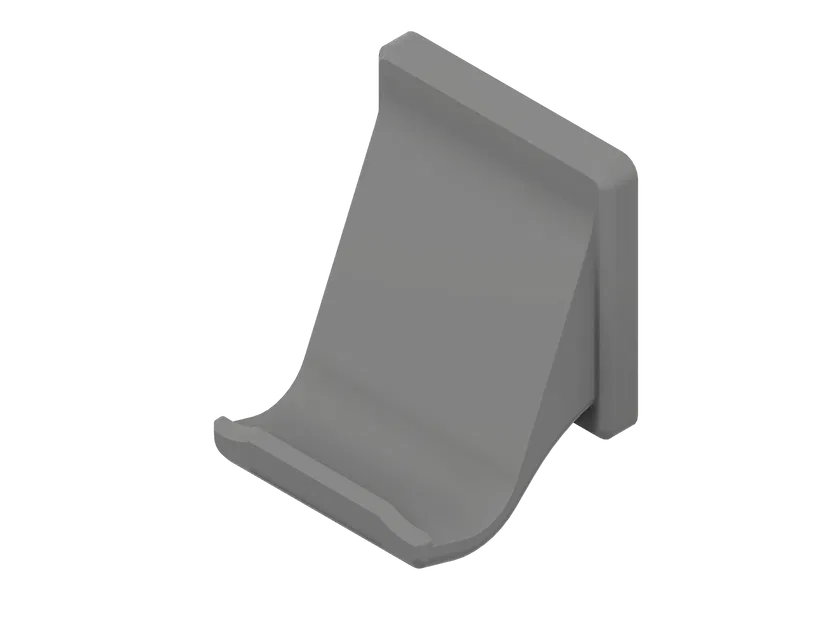

• Giá đỡ ban đầu: phiên bản đầu tiên của giá đỡ này yêu cầu 2 vít M3 × 6mm để lắp ráp Đối với bất kỳ phiên bản nào của giá đỡ này, bạn sẽ cần tải xuống hai bộ tệp để in: * thân giá đỡ
• giá đỡ móc & khóa, có hai phiên bản (chỉ cần một để hoàn thành bản in): Giá đỡ 3 móc: cho phép module được đặt thấp hơn Giá đỡ 4 móc: giá đỡ chịu tải nặng hơn Cài đặt in được đề xuất: * Độ cao lớp: 0.2mm (đã thử nghiệm với vòi phun 0.40 và 0.60mm)
• Độ lấp đầy: 20 đến 40%
• Hỗ trợ: Tạo vật liệu hỗ trợ: true Hỗ trợ tự động: true Chỉ hỗ trợ trên mâm in: true Không hỗ trợ cầu nối: true (quan trọng) * Ngưỡng nhô ra: 40°
• Chất liệu: PLA, ABS, PETG, … (bất kỳ vật liệu rắn nào) Một dự án Prusa Slicer được cấu hình sẵn có sẵn cho mỗi bộ phận (thân & giá đỡ) với hỗ trợ được cấu hình sẵn cần thiết. Tôi khuyên bạn nên sử dụng tệp này nếu bạn không muốn điều chỉnh bất kỳ tham số nào. Đảm bảo chọn cấu hình máy in & loại sợi in của riêng bạn trước khi xuất GCode (các tham số hỗ trợ tùy chỉnh được áp dụng cho từng đối tượng trong tệp 3mf). #### Lắp ráp ##### Không cần vít Để lắp ráp phiên bản không cần vít của giá đỡ này, bạn chỉ cần keo CA để gắn phần môi vào mặt trước của thân giá đỡ. Sau đó, bạn có thể trượt và cài tất cả các bộ phận của giá đỡ 3 hoặc 4 móc vào mặt sau của thân giá đỡ bằng cách trượt cả hai chốt bên phải và bên trái trước, chèn chốt giữa vào trung tâm của bộ phận khóa nếu bạn đang sử dụng phiên bản 3 móc, và cuối cùng là cài tấm lớn vào giữa các chốt. ##### Ban đầu Để lắp ráp một giá đỡ hoàn chỉnh, bạn sẽ cần 2 vít M3 × 6mm để gắn tấm khóa vào mặt sau của thân chính, giữ tất cả các móc lại với nhau cũng như keo CA để gắn phần môi vào thân. Bất kể bạn sử dụng phiên bản 3 móc hay 4 móc của giá đỡ, trước tiên bạn sẽ cần trượt chốt trái và chốt phải ở mặt sau của giá đỡ. Với phiên bản 3 móc, bạn cũng cần lắp chốt giữa vào tấm khóa, đảm bảo đặt đúng hướng, sau đó ép tấm khóa vào giữa chúng. Độ khít giữa các chốt bên và tấm khóa có thể khá chặt, tôi nhận thấy rằng bắt đầu bằng cách trượt tấm vào giữa phần trên của các chốt và ép nó xuống phần dưới đôi khi có hiệu quả. Một giải pháp khác có thể là chà nhám / dũa thủ công một mặt vát ở phần dưới của tấm khóa để hỗ trợ việc căn chỉnh. Khi tấm khóa đã vào vị trí, vặn chặt nó bằng cả hai vít M3. Các vít sẽ tự ăn ren trực tiếp vào nhựa. Cuối cùng, nhỏ một ít keo CA vào khe phía trước của giá đỡ và lắp phần môi cho đến khi bằng phẳng với thân. Lưu ý: So với Giá đỡ Tay cầm Xbox ban đầu, kích thước của phần lõm ở mặt sau cho đầu vít M3 đã được làm rộng hơn một chút, giúp sử dụng dễ dàng hơn với các loại vít ít "tiêu chuẩn" hơn. #### Hoàn thiện bộ sưu tập * Giá đỡ Tay cầm Xbox bởi @LayerCake
• Giá đỡ Tay cầm Switch Pro bởi @Raddic_232010
• Giá đỡ Tay cầm DualShock 4 bởi @orax
• Giá đỡ Tay cầm 8BitDo Pro 2 bởi @orax
• Giá đỡ Tay cầm Stadia bởi @orax
• [Giá đỡ Tai nghe](Headphone Holder ) bởi @LayerCake
• Giá đỡ Valve Index bởi @LayerCake (không có trong ảnh) #### Nhật ký thay đổi * V1.0 (2023-04-16): Phát hành ban đầu
• V1.1 (2024-03-23): Bổ sung phiên bản không cần vít nhờ sự đóng góp của @lowsc0re
