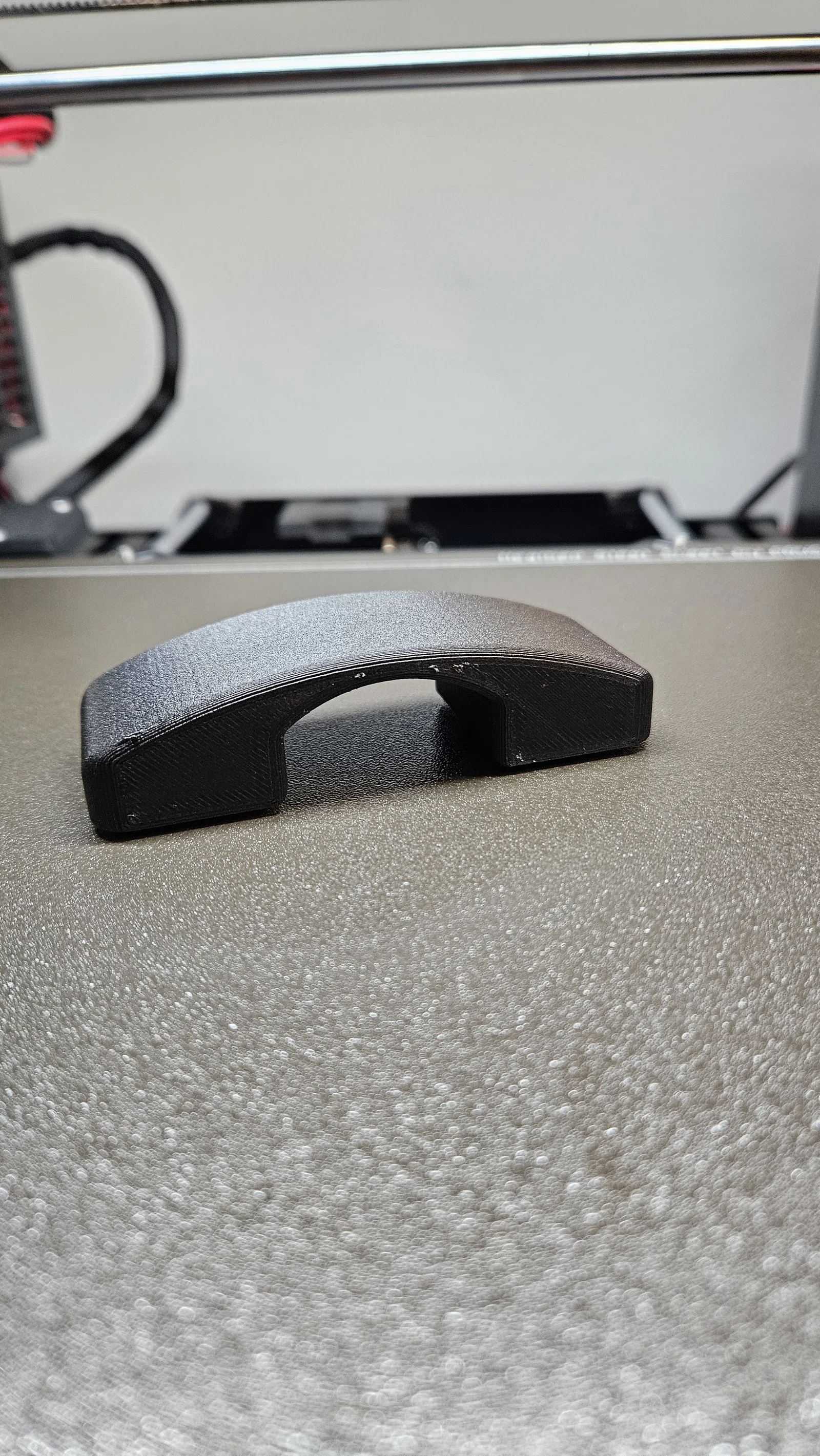

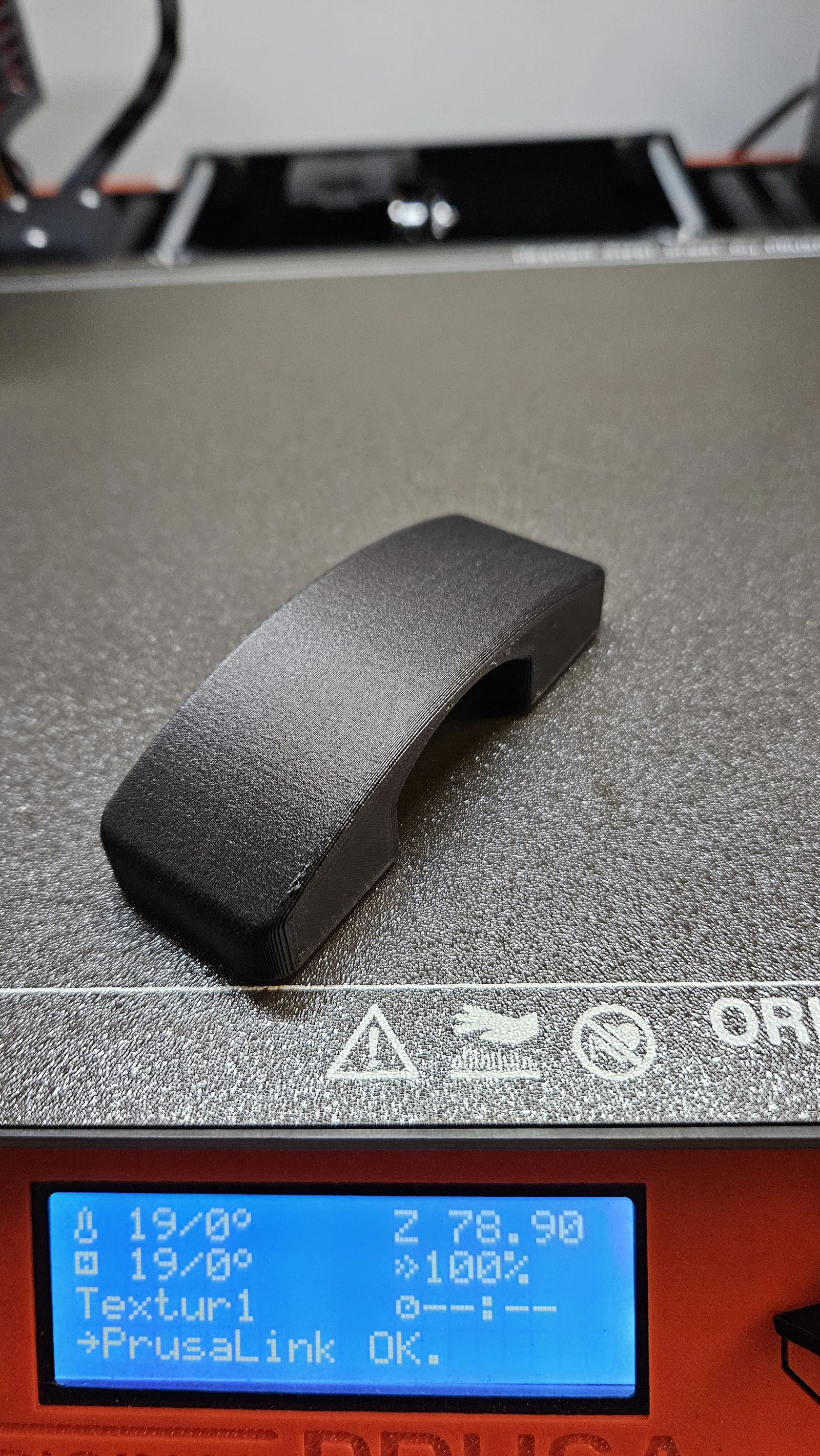

LTT Magnetic Cable Arches – Ngàm nam châm bó gọn dây kiểu LTT
Bản clone LTT Magnetic Cable Arches, tối ưu để dùng ring magnet countersunk bắt bằng brass inserts (khỏi dán keo). Có nhiều size từ small tới XL và thêm MONDO 115mm. Khuyến nghị in PETG 0.2mm, 4 perimeters, 15% cubic infill.
Mô tả
Mình không thật sự hài lòng với mấy bản khác mình thấy trên Printables, với lại mình muốn làm cho nó nhìn giống bản của LTT nhất có thể.

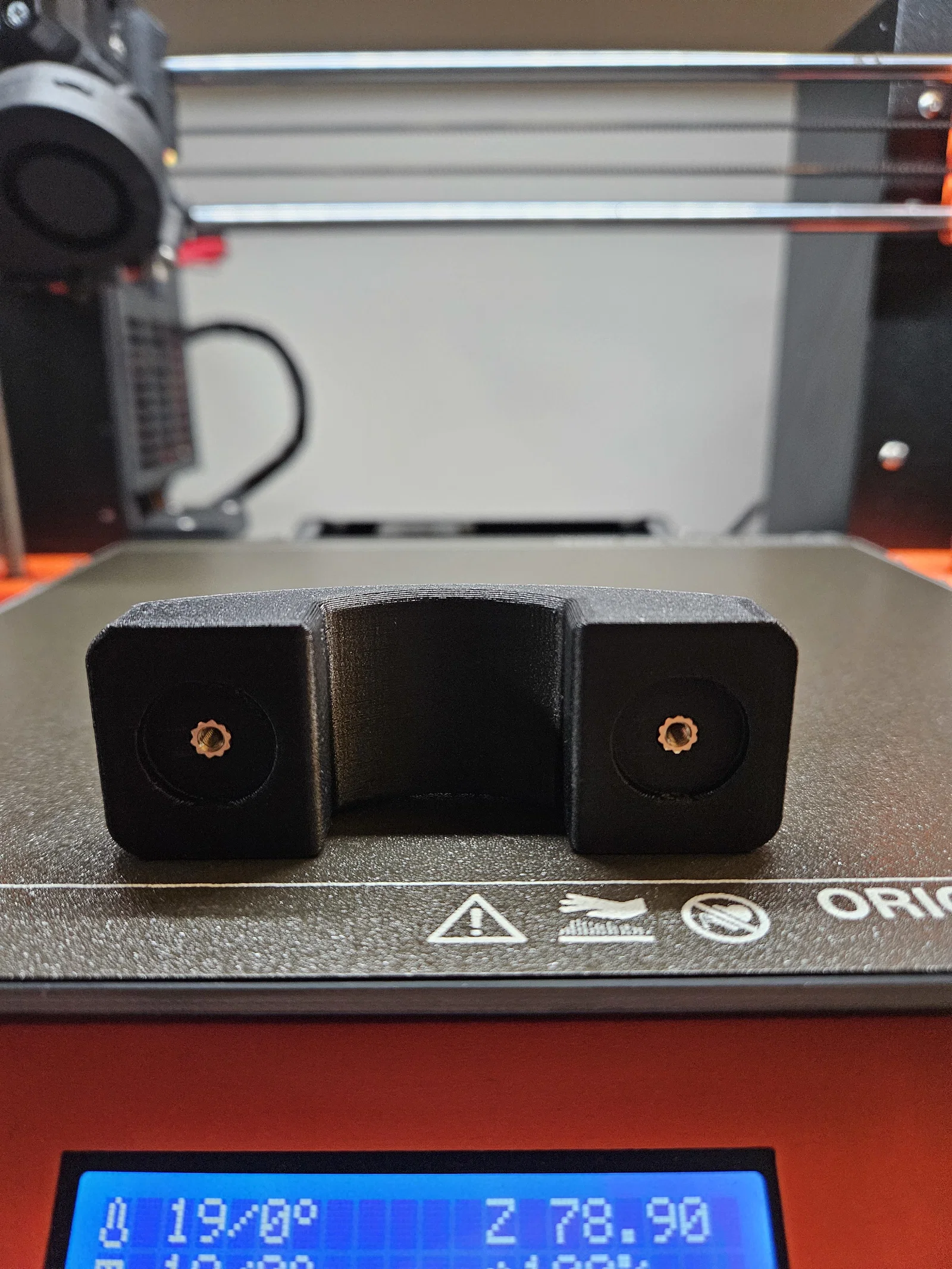

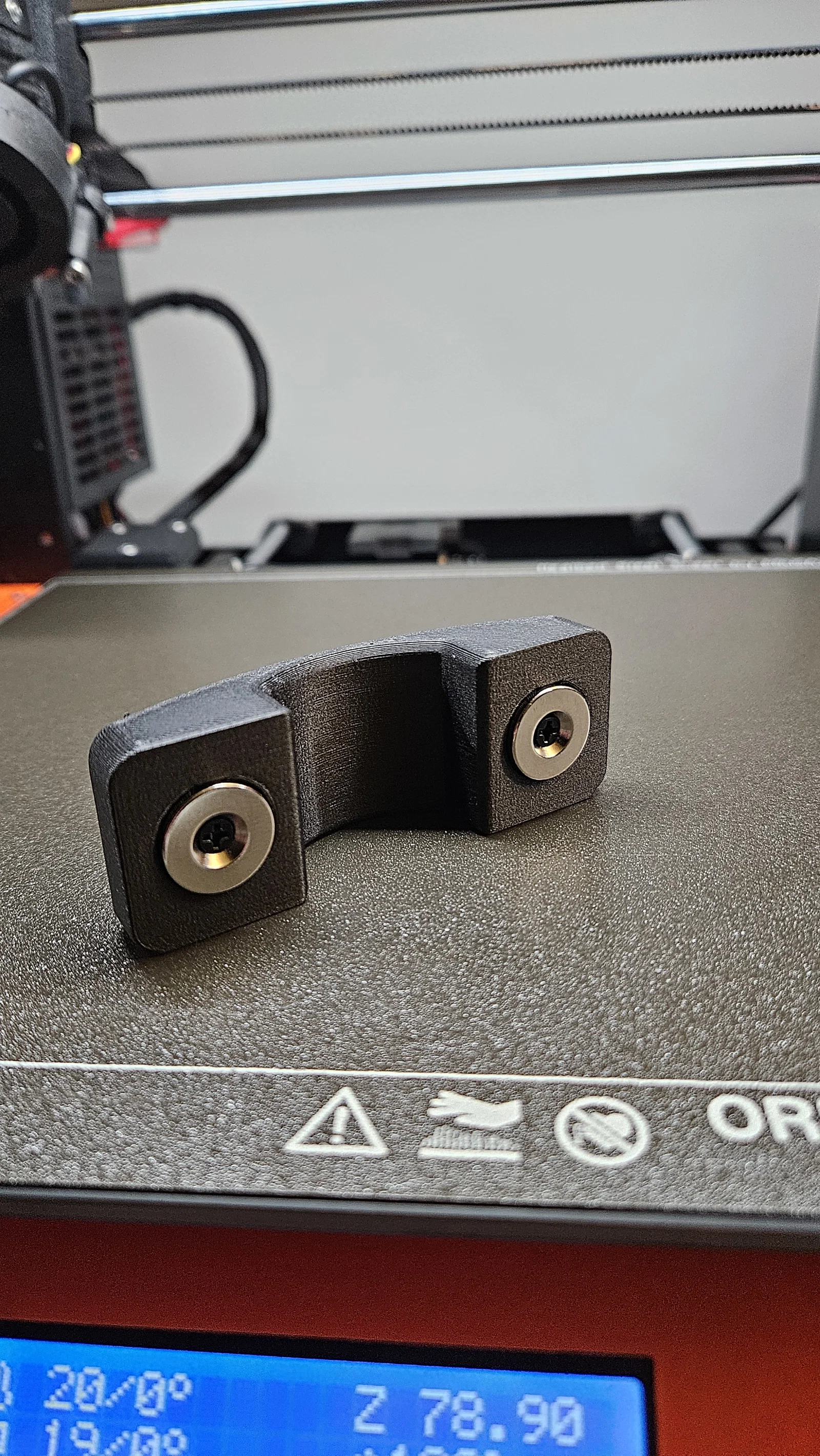

Bản mình in trước đó có chỗ đặt nam châm hơi nhỏ, nên mình muốn dùng nam châm lớn hơn để lực hút mạnh hơn. Ngoài ra mình muốn dùng loại ring magnet có lỗ countersunk để có thể bắt cố định bằng brass inserts. Mình thích dùng inserts hơn là dán keo vì ít bừa bộn hơn, mà ráp lại cũng đã hơn nhiều! haha
Nói nhanh về nam châm nha. Nam châm mình dùng mua từ https://www.kjmagnetics.com/. Nó siêu mạnh với lực kéo 7.15lb (tương tự mấy cái arches của LTT). Nó MẠNH lắm, nên cẩn thận khi cầm nắm; nếu để nó “hít” vào nhau quá mạnh thì có thể bị bể — đó cũng là lý do mình muốn dùng brass inserts thay vì keo, để có bể thì mình còn thay nam châm được khi/cỡ nào nó bể!
Lưu ý về nam châm từ K&J: họ bán theo bộ! Khi nhận hàng sẽ có hai bịch riêng, một bịch được “charge” sao cho cực nam (south pole) hướng lên, và một bịch cực bắc (north) hướng lên. Lấy mỗi bên một cái để mấy cái arches dính được với nhau khi bó gọn dây cáp!
Có size small, medium, large, và XL. Kích thước gần như y chang của LTT. Mình còn thêm size MONDO (115mm) phòng khi bạn cần cái siêu bự! haha
Thiết lập in/Vật liệu:
In bằng PETG, layer height 0.2, 4 perimeters (giúp chắc hơn và có nhiều vật liệu hơn để brass insert “nóng chảy” ăn vào), và 15% cubic infill.
Nam châm (bán theo set): https://www.kjmagnetics.com/proddetail.asp?prod=RA22CS-P
Cũng có thể mua loại nam châm này, mạnh hơn và rẻ hơn chút: https://totalelement.com/collections/countersunk-discs/products/5-8-x-1-8-inch-neodymium-rare-earth-countersunk-ring-magnets-n52-18-pack
Brass inserts M3x8mmx5mm: https://www.amazon.com/Keadic-M3x8mmx5mm-Threaded-Embedment-Printing/dp/B08ZS9RZSS
Vít M3x8mm countersuck: https://www.amazon.com/uxcell-50Pcs-Socket-Countersunk-Screws/dp/B01N95QH4Y
Mấy tấm mounting plate có thể gắn bằng băng keo 2 mặt VHB hoặc dùng vít #6.
Mình có thêm file STEP phòng khi bạn muốn chỉnh kích thước lỗ cho nam châm/inserts hoặc tự làm arches kích thước theo ý mình!
Đây là link OnShape nếu bạn thích chỉnh trên đó: https://cad.onshape.com/documents/539c01cfa48bf48079667ae5/w/28a02ad7b6c755d73df76bba/e/e6e043da1031ce368bcf5c15?renderMode=0&uiState=660aac2bd539c3419ca1d86e
