Adapter Dust Shoe Genmitsu CNC 52mm sang 55mm

Mình đang xài cái Genmitsu magnetic dust shoe giá rẻ mà khá ngon trên con CNC router DIY của mình với spindle 500W cỡ 52mm. Gần đây mình làm lại và build một bản mới “xịn” hơn (mà nghĩ lại thì “mới” hay “cải tiến” chắc không thể vừa cả hai) và vì cái hộp chứa điện tử nên bộ điều khiển spindle cũ phát ra EMI quá nhiều so với mức mình chịu được. Mình quyết định nâng cấp, nhưng chưa sẵn sàng chơi trọn bộ VFD motor setup, nên mình chọn loại 500W brushless. Nó êm hơn hẳn và cũng hợp với thiết kế gantry mà mình đã vẽ và cắt sẵn. Vấn đề là spindle này lại là 55mm chứ không phải 52mm, thành ra nó “lạc loài” ghê luôn vì gần như không có đồ bên thứ ba hỗ trợ như dust shoe. Kể cả chính hãng nơi mình mua cũng không có. Mình xài một thời gian không gắn shoe, rồi sau khi phay phẳng MDF spoilboard và cắt một loạt lỗ bench dog pockets… thì coi như mọi ngóc ngách trong garage phủ đầy bụi mịn. Mình cũng có chạy dust collector loại lớn và cả air scrubber (aka “hamster thunderdome” – coi thiết kế khác của mình). Nên tới lúc đó là biết chắc phải làm gì đó rồi.

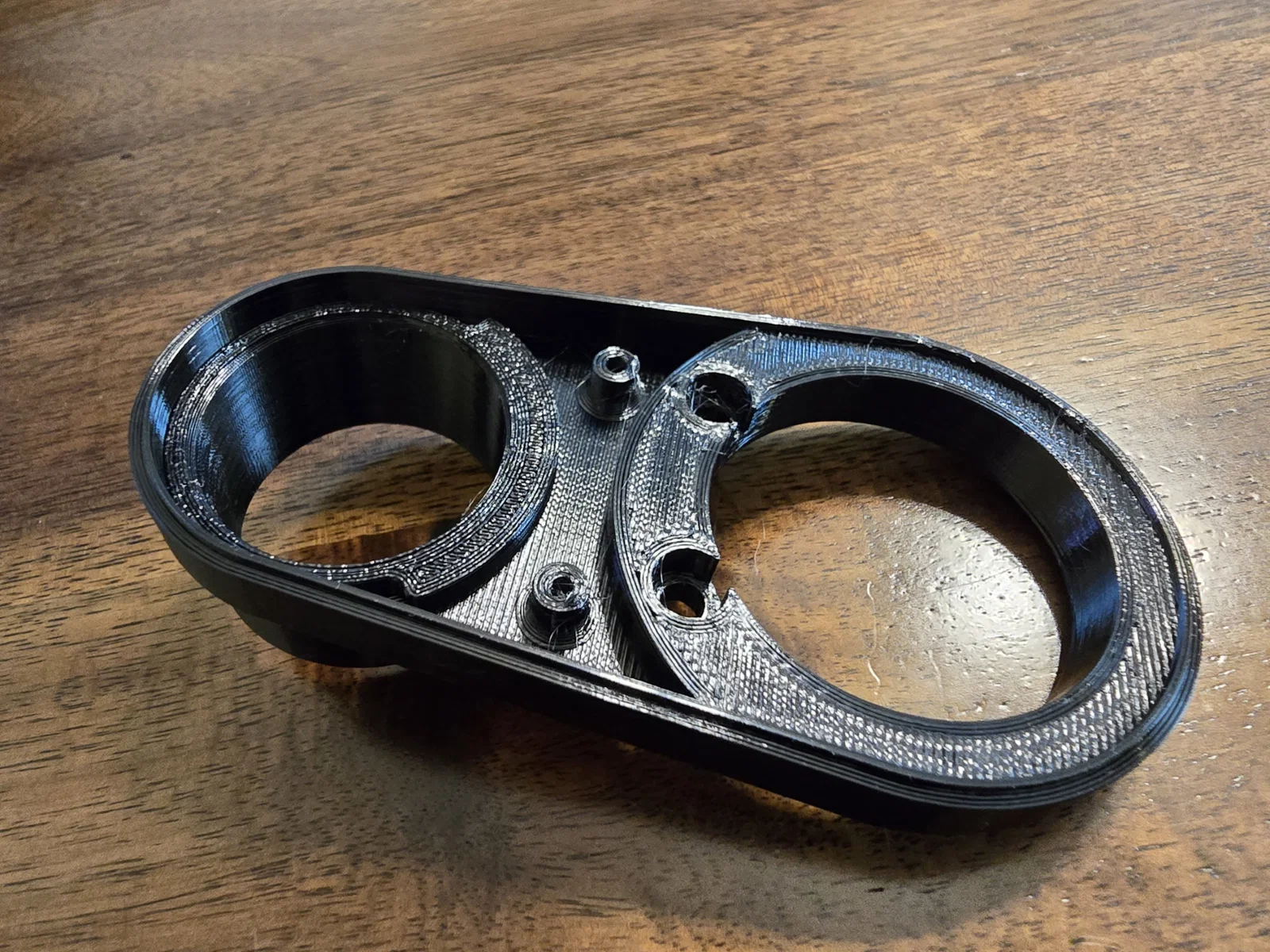

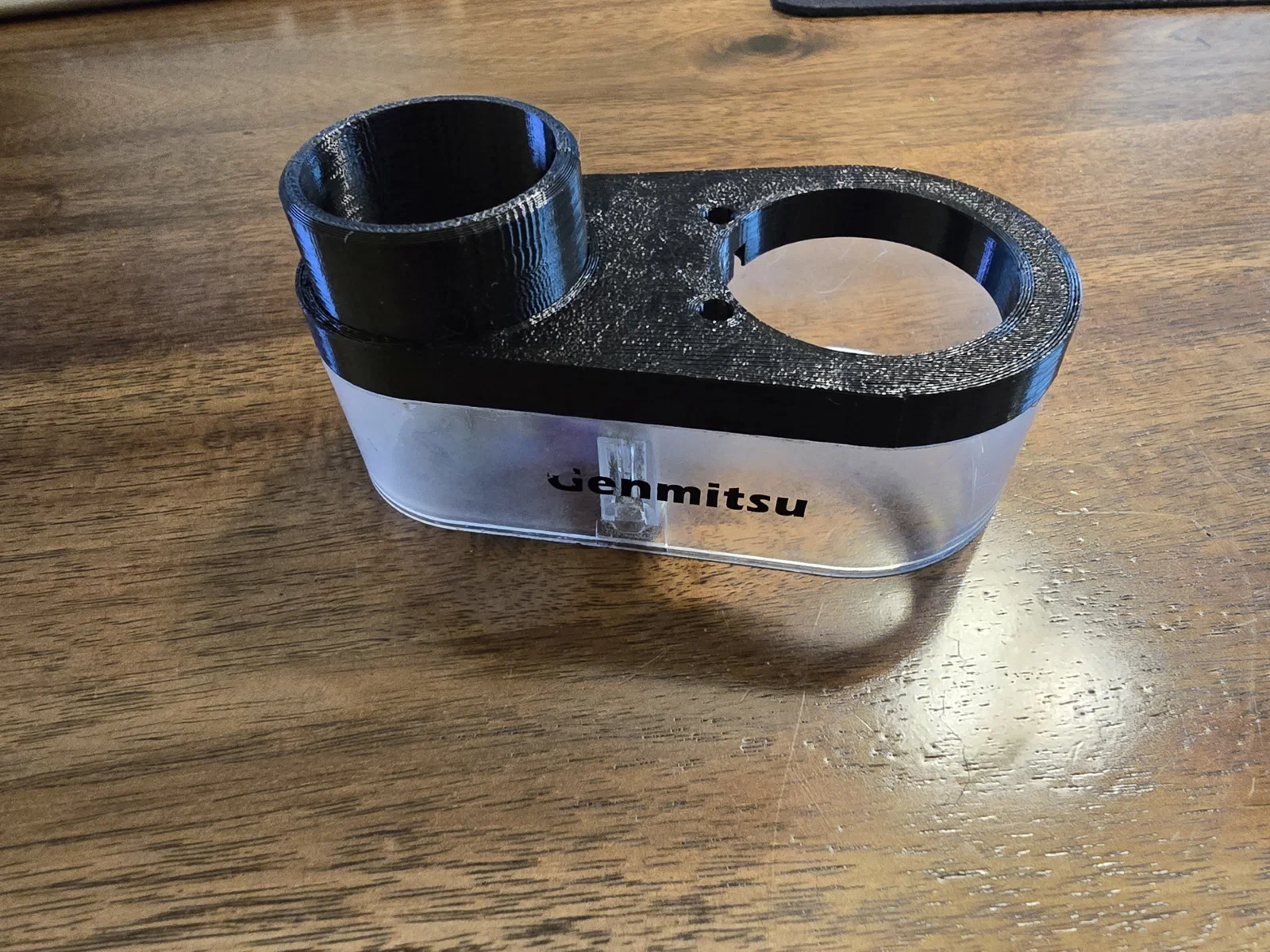

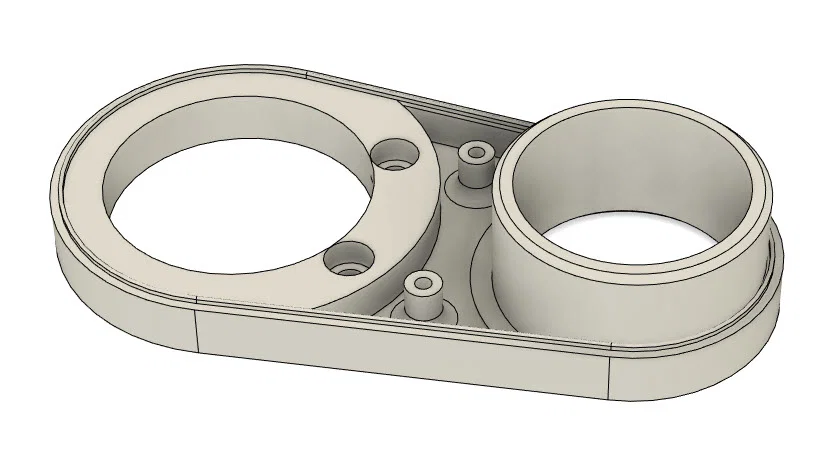

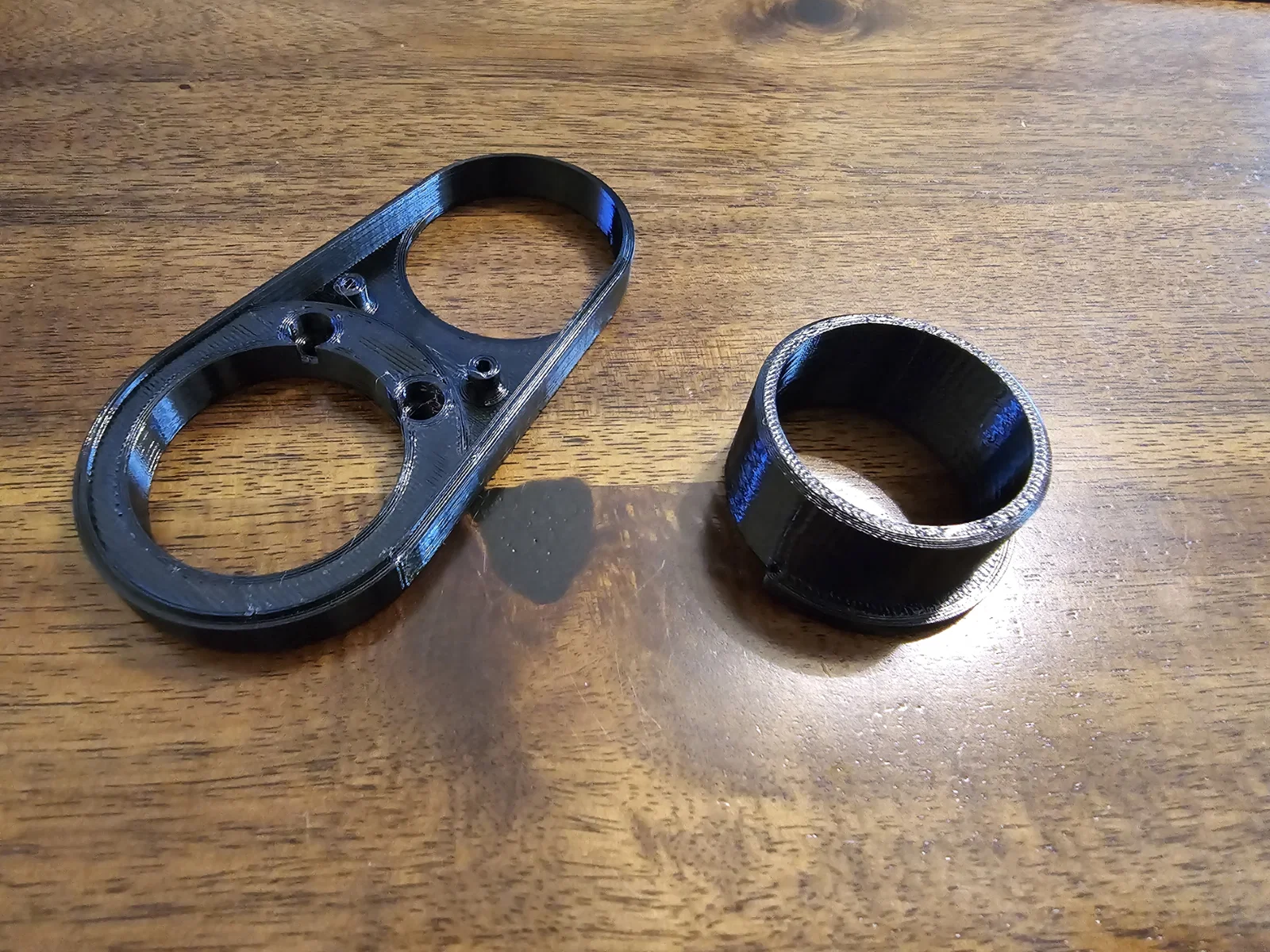

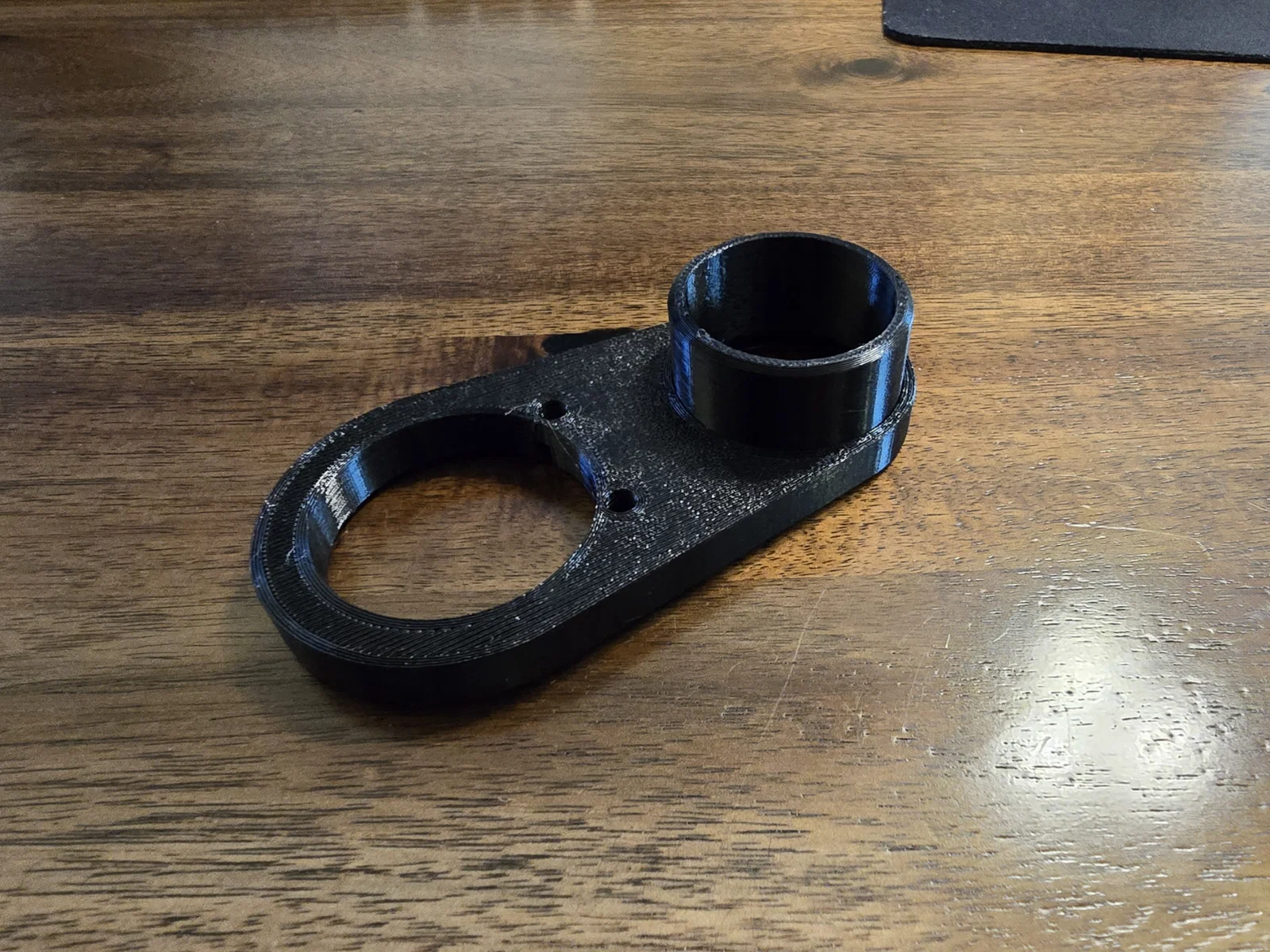

Mình không muốn tự thiết kế từ đầu, dù nhìn tình hình thì có khi cũng phải vậy. Nhưng vì mình đã có sẵn cái shoe 52mm rồi nên một buổi chiều mình ngồi redesign cái phần cần thiết để vừa 55mm và gắn khớp với Genmitsu shoe. Nó gắn được và chạy ổn, nhưng sẽ hơi khít. Cũng không lạ vì mình đâu có 3D scanner gì, chỉ dùng thước kẹp (calipers) và làm đi làm lại để chỉnh cho ra. Mình thiết kế sao cho có thể dùng lại y chang mấy con vít và nam châm từ phần top nguyên bản qua phần mới này, nhưng bạn hoàn toàn có thể sửa file STEP để chuyển sang kiểu press-in cho gọn. Mình cũng làm thêm cái hose insert để vừa cái elbow của mình, đường kính trong (interior diameter) là 32mm. Đây là 2 món tách rời, bấm (snap) vào nhau khá chắc, nhưng chấm một ít keo CA thì cũng tiện. Mình tách ra như vậy để sau này muốn adapt cho nhiều cỡ ống khác nhau cũng dễ, và để lúc in không cần support.

Mình in bằng PETG vì spindle có thể nóng lên, còn PLA về lâu dài có thể không ổn.
