Vỏ gập in phẳng cho Raspberry Pi Zero 2 W

Vỏ in nhanh cho Raspberry Pi Zero 2 W

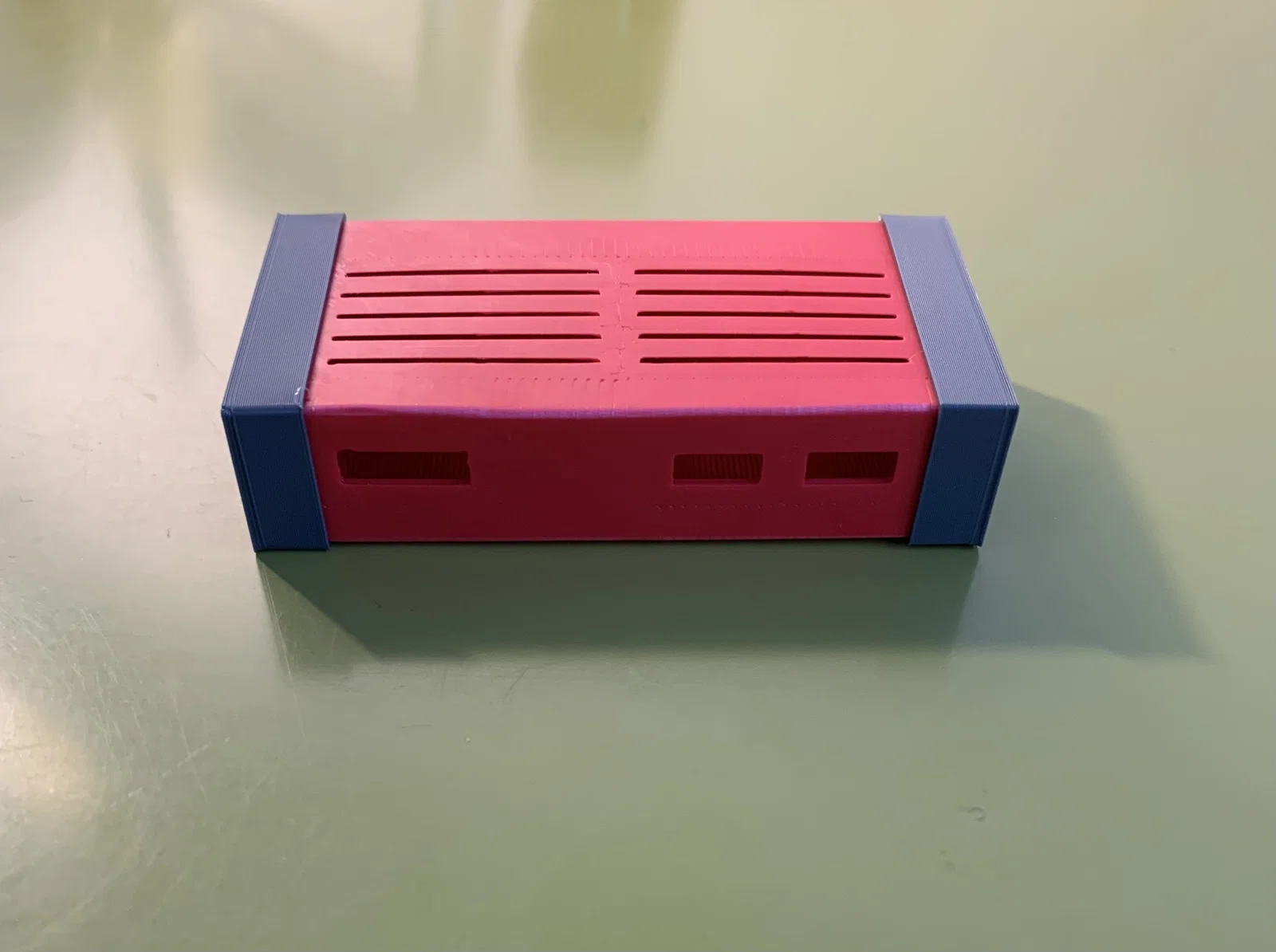

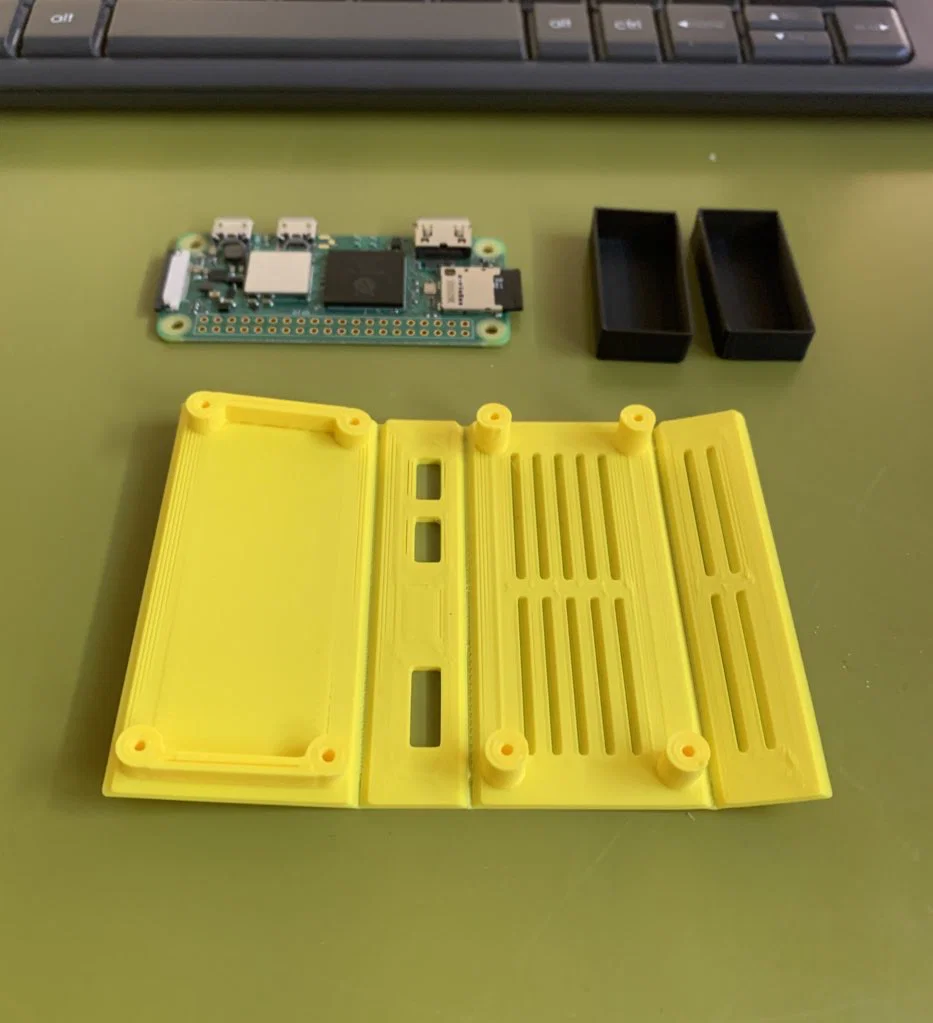

Zero 2 W là một “trâu cày” nhỏ gọn xịn, nhưng để trơ cái board ngoài đó thì kỳ quá. Gắn cho nó cái vỏ tối giản này nè. Vỏ này chủ yếu được in dạng phẳng, có sẵn các đường gấp để khi in xong có thể gập ôm quanh con Pi. Có 2 nắp chụp hai đầu ôm khít để khóa cố định toàn bộ lại.

In phẳng nghĩa là bề mặt thành phẩm sẽ lấy texture của mặt bàn in, chứ không phải kiểu vân lớp đặc trưng của in 3D. Trên tấm PEI hoặc bàn kính mịn nhìn rất “đồ nhà máy”, cầm đã tay.

Lưu ý: Mẫu này đã test độ vừa với Raspberry Pi Zero 2 W nhưng nhiều khả năng cũng vừa các mẫu Zero khác. Nếu bạn dùng Zero đời khác thì có thể vài chỗ sẽ không khớp 100%.

Filament

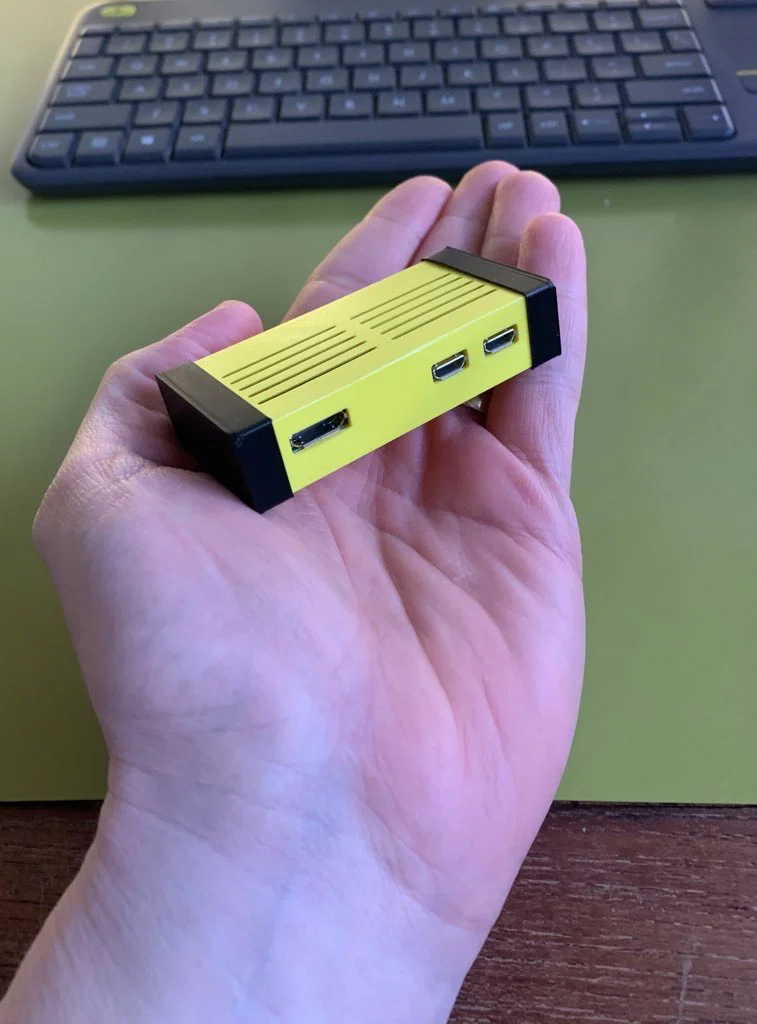

In bằng PLA bạn thích. Bản màu vàng dùng Filaments.ca Low Sheen Tough PLA Yellow với nắp chụp đen Filaments.ca Low Sheen Tough PLA Black. Bản màu đỏ dùng Filaments.ca Low Sheen Tough PLA Red với nắp chụp Fillamentum PLA Extrafill Iron Grey.

Mình chưa thử với vật liệu khác, nhưng đoán PETG cũng sẽ chạy ổn.

Hướng dẫn in đặc biệt – vỏ gập

Mẫu này được thiết kế cho layer height 0.3. Bạn vẫn có thể in mỏng hơn, nhưng sẽ cần tự thử vài thông số để đảm bảo gập được cho đúng.

Theo thiết kế, chỉ lớp đầu tiên (initial layer) mới tạo thành “living hinge”. Đường đùn của initial layer phải vuông góc với nếp gấp (tức là các đường sẽ chạy song song theo chiều dài nhất). Bạn có thể làm theo vài cách.

1. Trong Cura, chỉnh “Top/Bottom Line Directions” thành [ 180, 90 ]
2. Nếu không thấy setting đó hoặc bạn dùng slicer khác, thì xoay model trong slicer để đảm bảo các đường chạy đúng hướng.

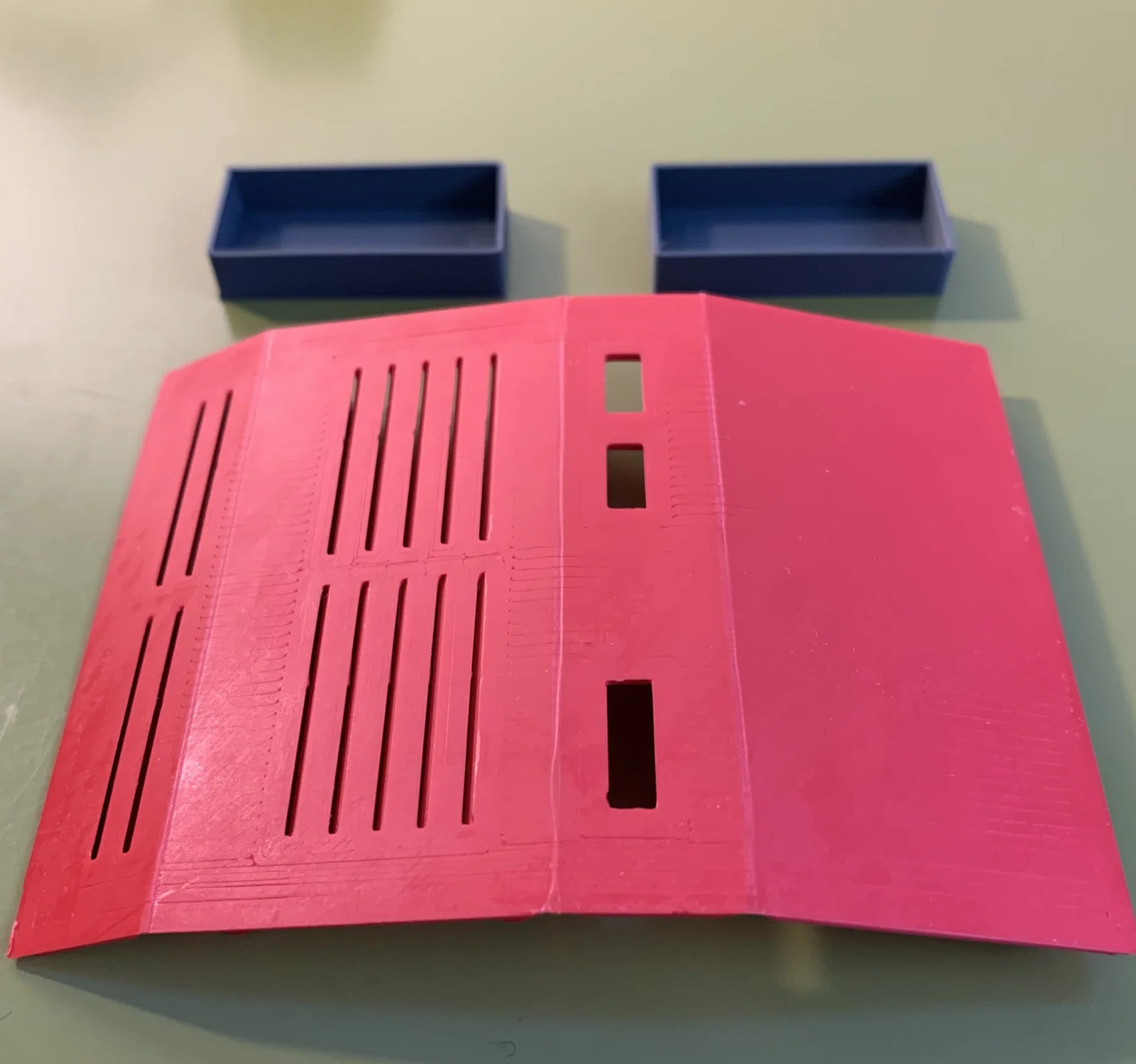

Kết quả sẽ nhìn na ná vầy:

Hướng dẫn in đặc biệt – nắp chụp hai đầu

Bạn sẽ cần 2 cái nắp chụp này. Chúng được thiết kế để in với nozzle hoặc line width 0.6 mm và in spiral hoặc vase mode. Nếu không dùng spiral/vase mode thì bản in sẽ ra như một cục đặc (solid block).
