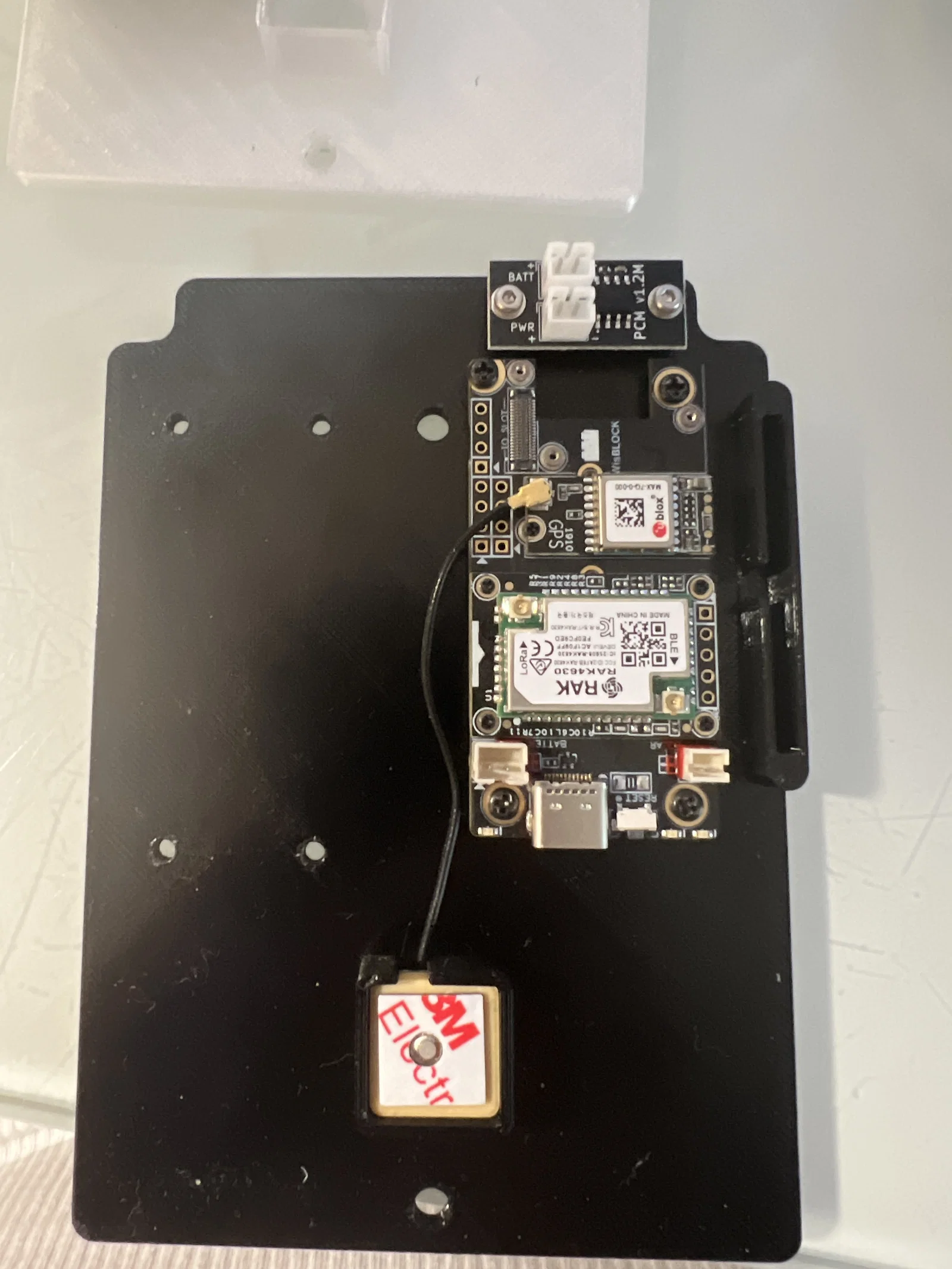

Insert trong vỏ cho RAK Wisblock - Meshtastic

** Bạn có thể mua bản đã in sẵn/lắp ráp sẵn từ shop của mình bằng cách bấm TẠI ĐÂY **

UPDATE: Đã up STL mới với các trụ có ren cho mẫu PCM mới từ voltaic enclosures

UPDATE2: Đã up STL mới với vị trí GPS được dời để hướng lên trên cho node gắn dọc; đồng thời chỉnh lại rãnh gắn phía đáy để chừa thêm chỗ cho các đầu connector.

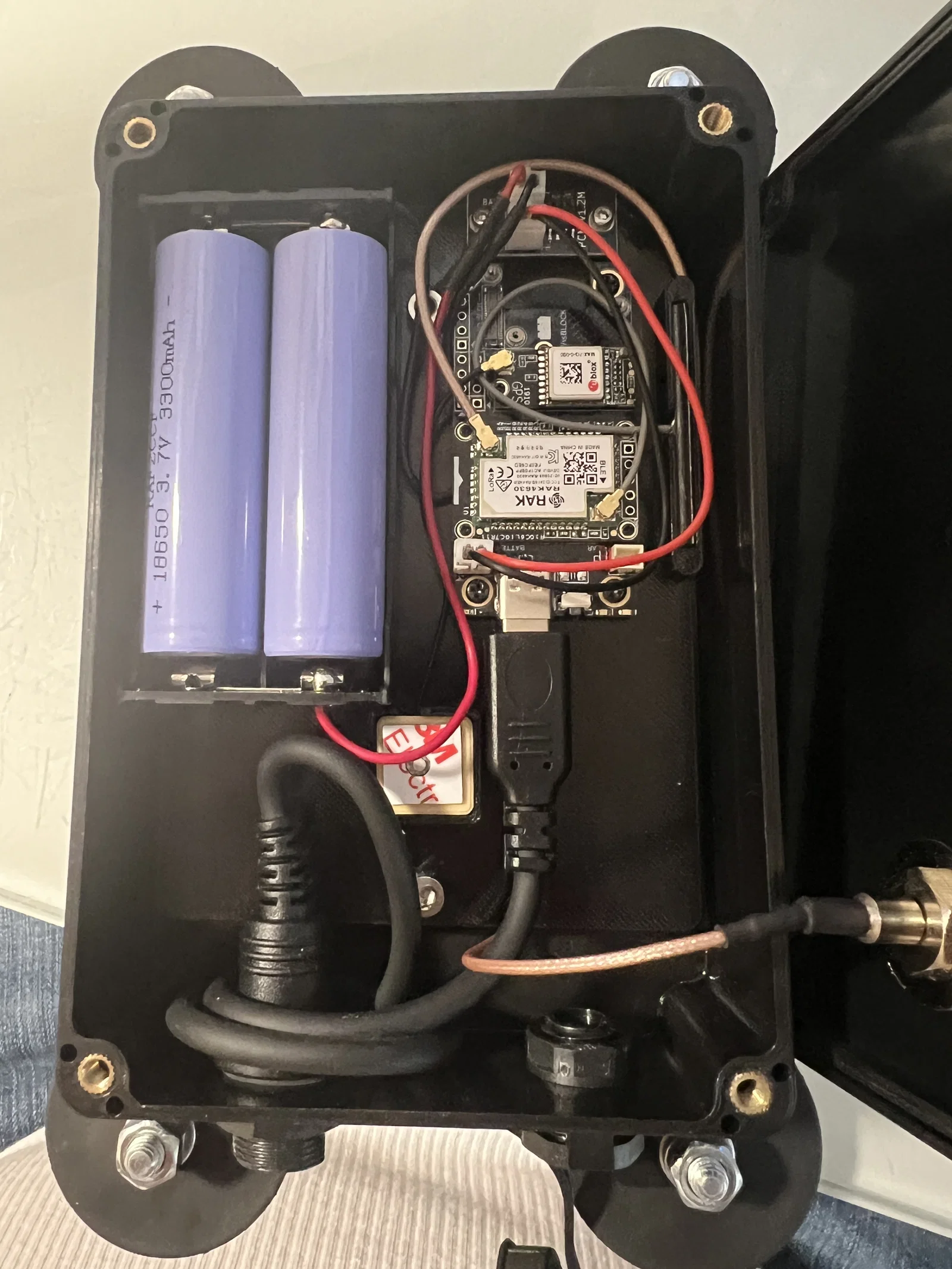

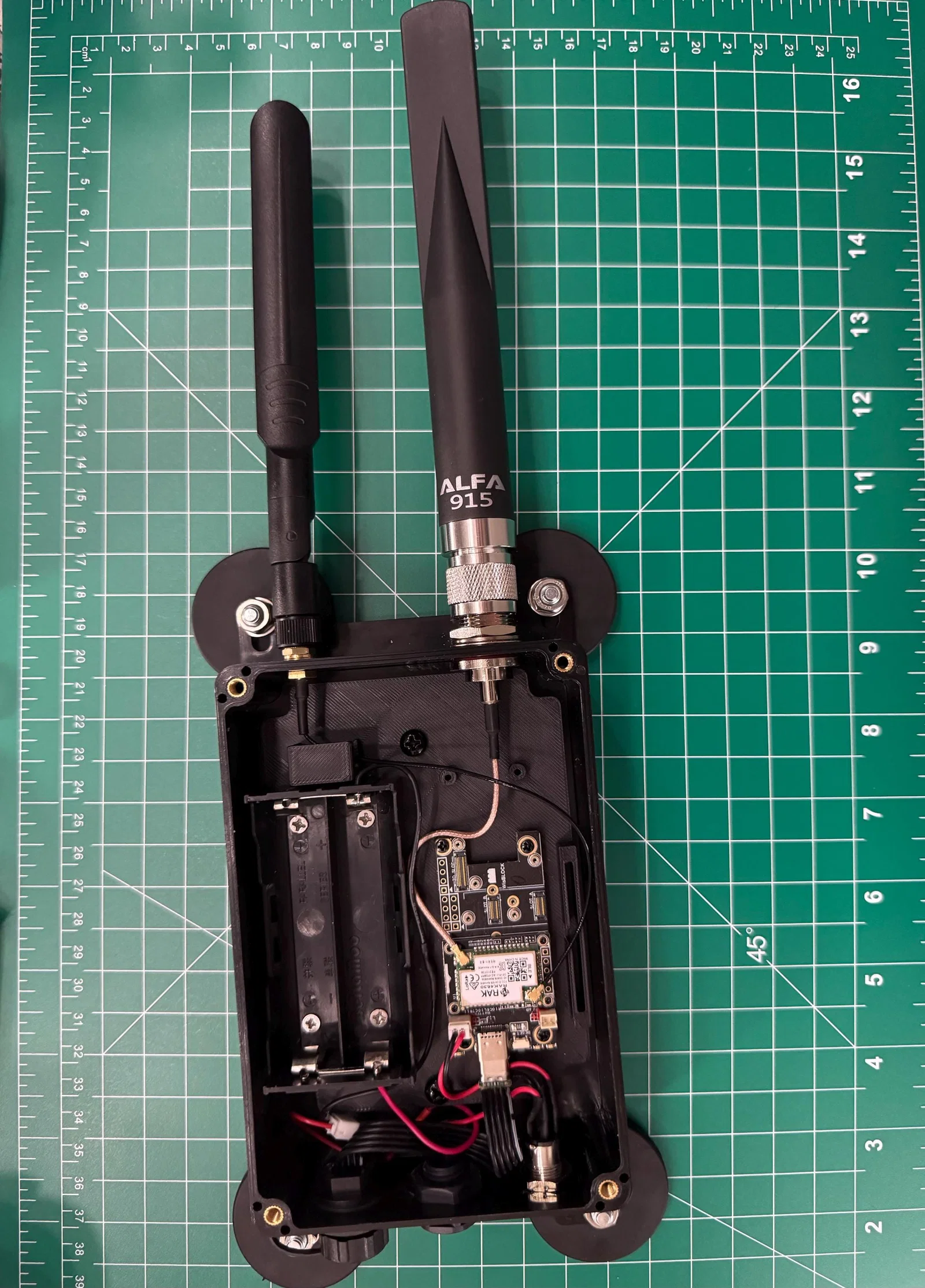

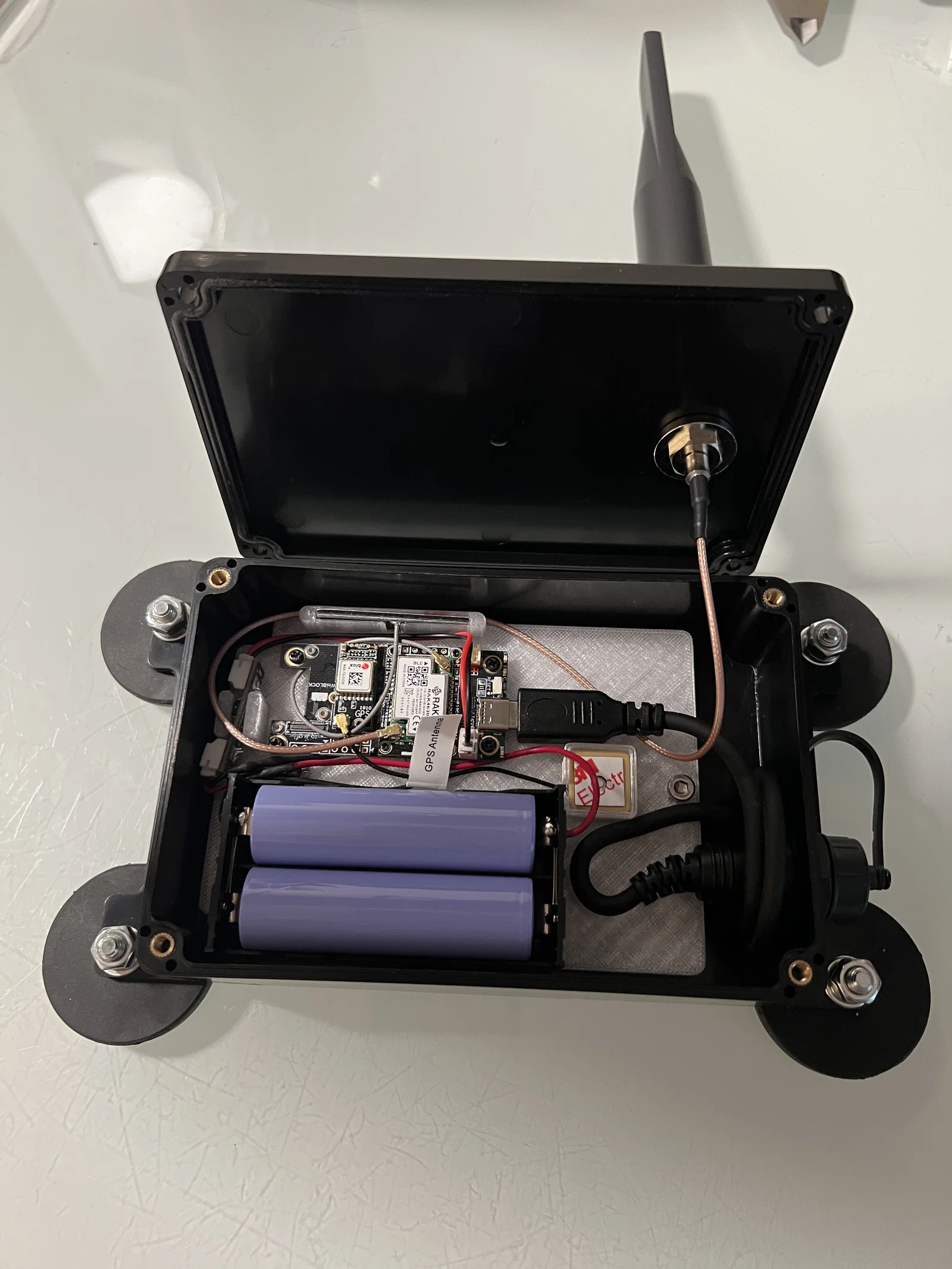

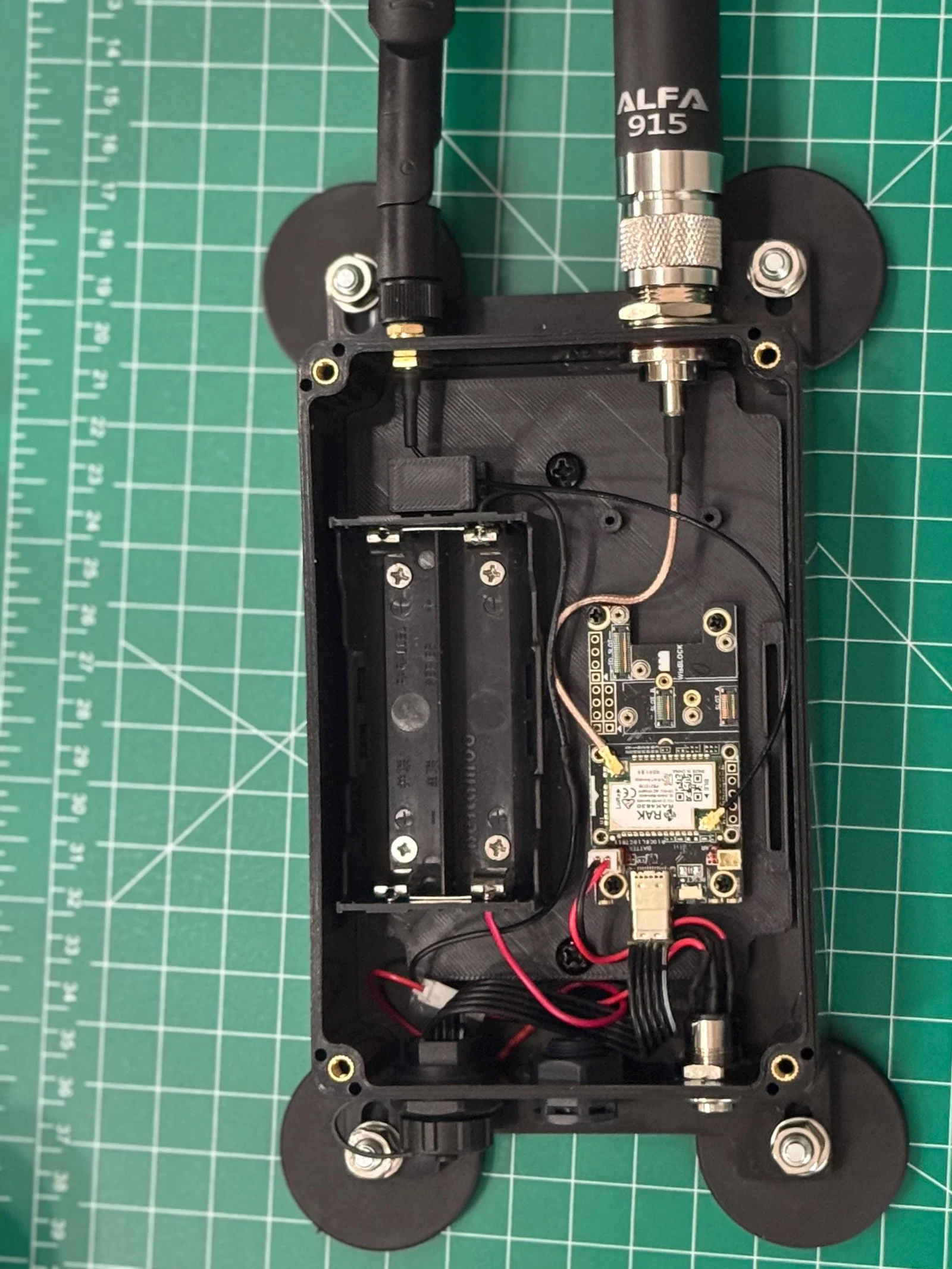

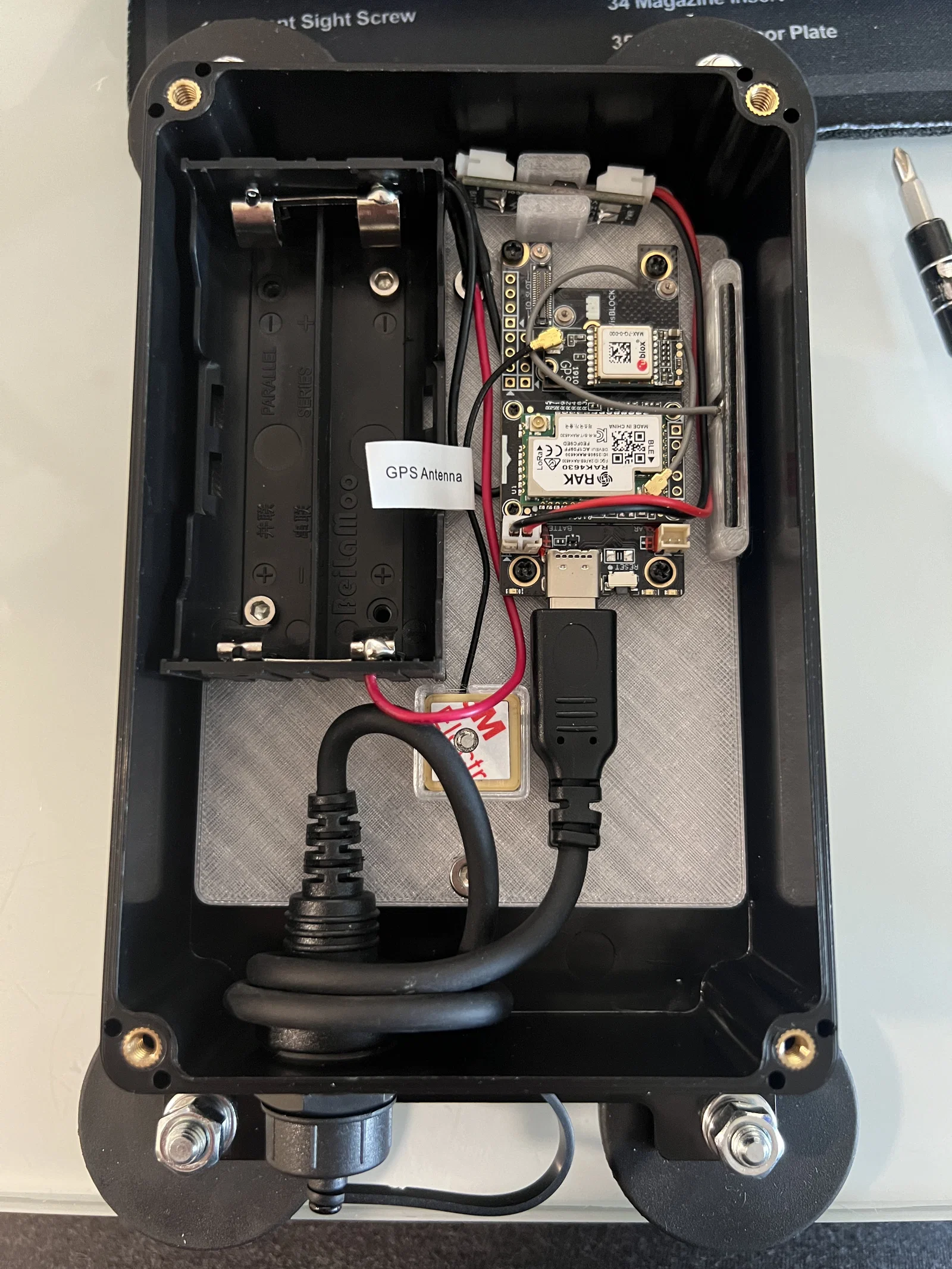

Phần insert này dùng cho RAK Wisblock starter kit kèm GPS Module và 2 pin 18650. Mình cũng khuyên dùng thêm một loại PCM nào đó để tránh sạc quá mức ở ngưỡng trên, và cũng để tránh undervoltage lên wisblock gây hư hại.

Phần cứng bắt buộc:

• RAK 19007 & RAK4631

• Vỏ YETLEBOX (5.91" x 3.94" x 1.73"): https://a.co/d/1gAKfkj

• Hai (2) pin 18650: https://a.co/d/fJWL7UV

• Khay pin (Battery Tray): https://a.co/d/bXWjR2Z

• Hai (2) ốc M4x6 (bắt tấm backing plate vào vỏ)

• Bốn (4) ốc M3x4 (bắt khay pin đôi 18650 vào vỏ)

Phần cứng tuỳ chọn:

• Module RAK GNSS (GPS)

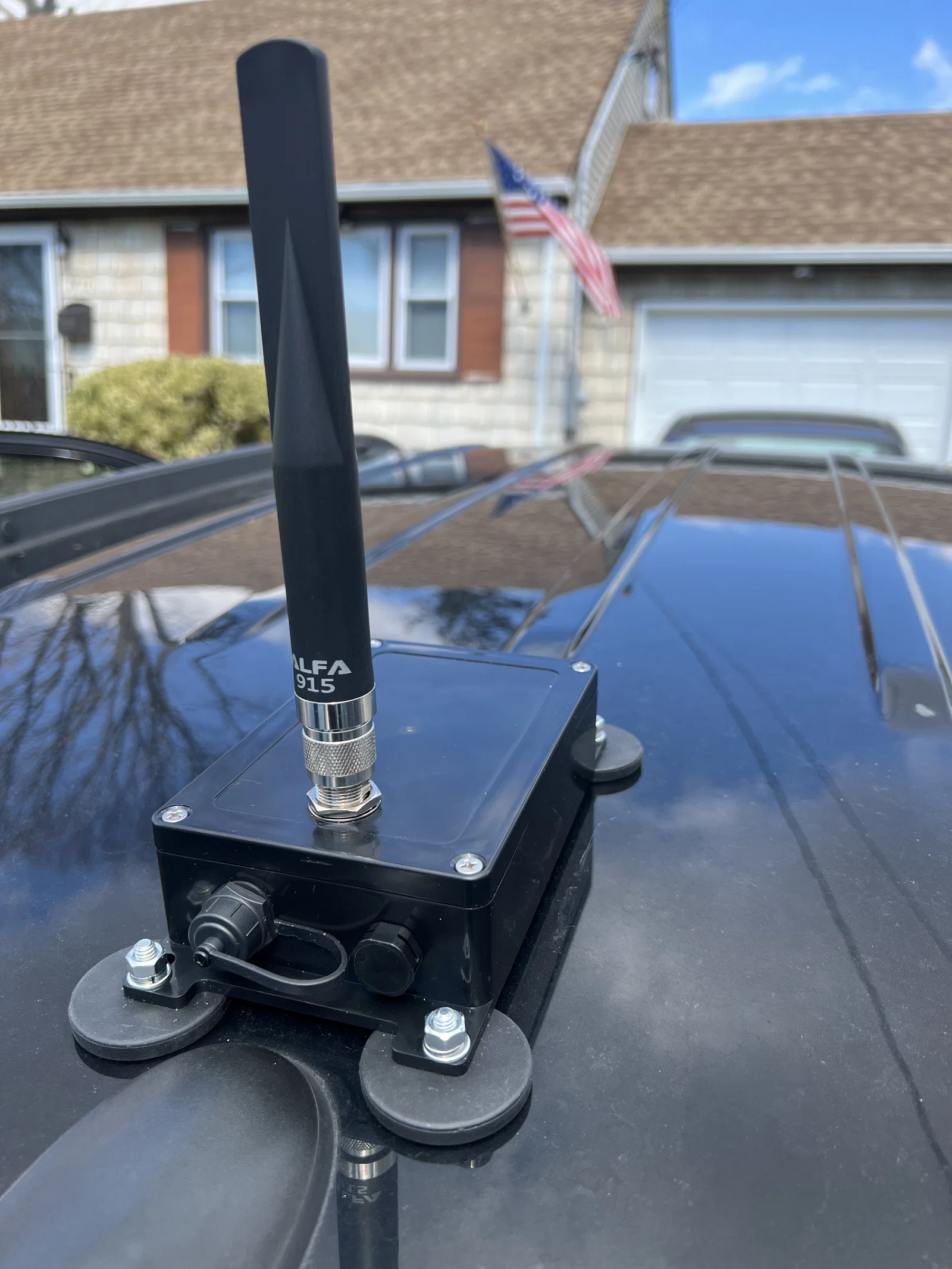

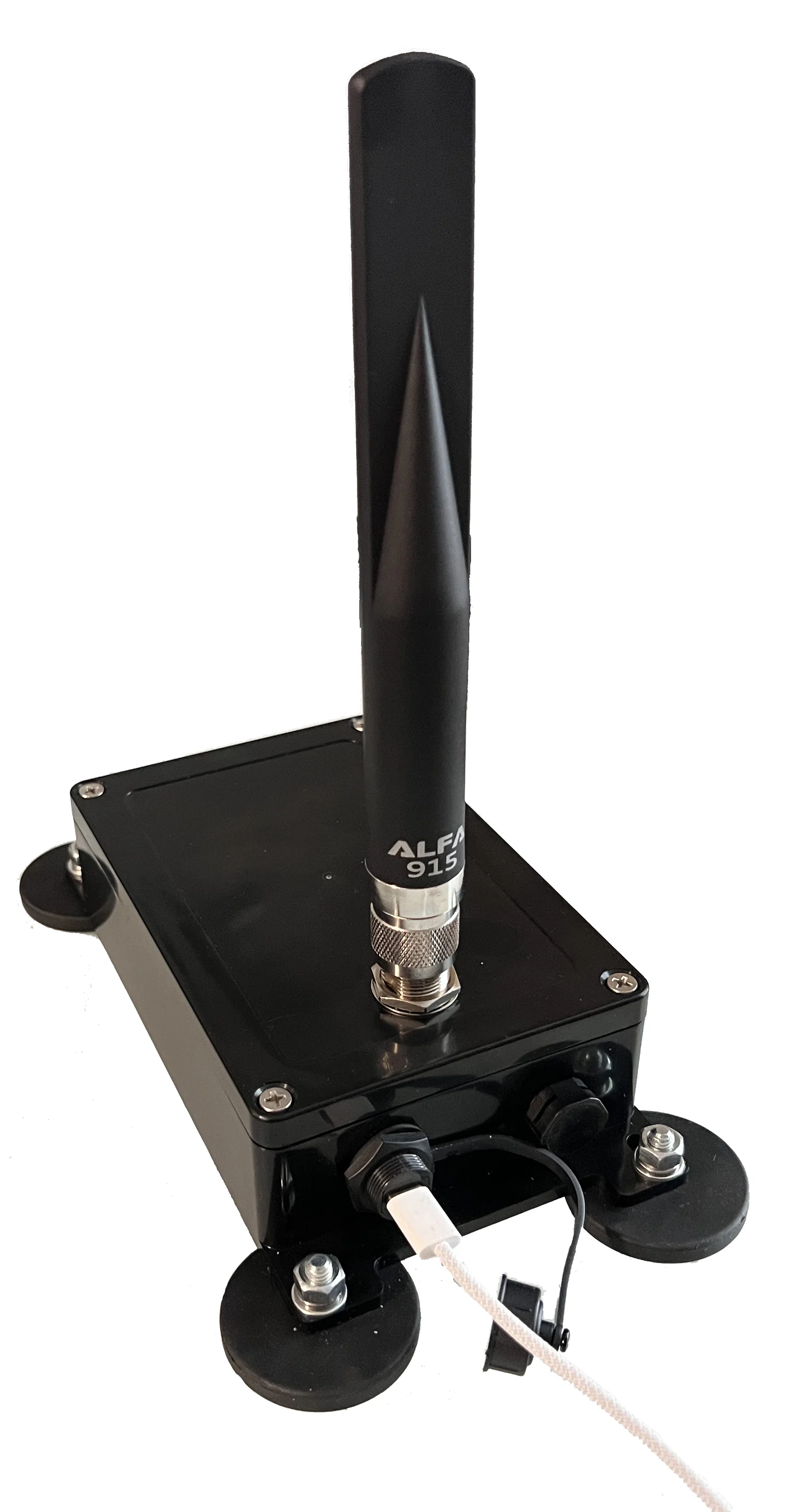

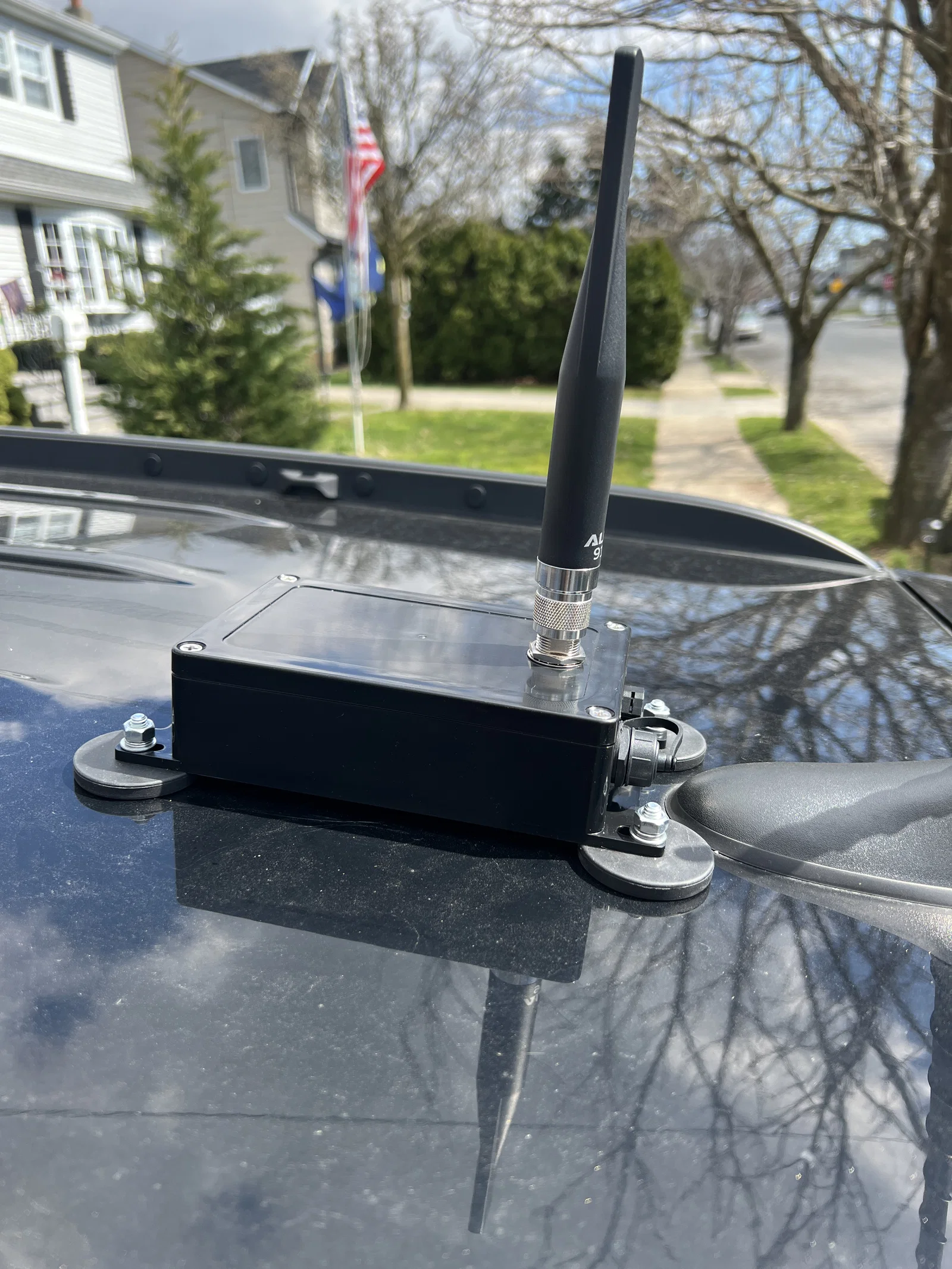

• Bộ 4 chân cao su nam châm: https://a.co/d/atZhPoL

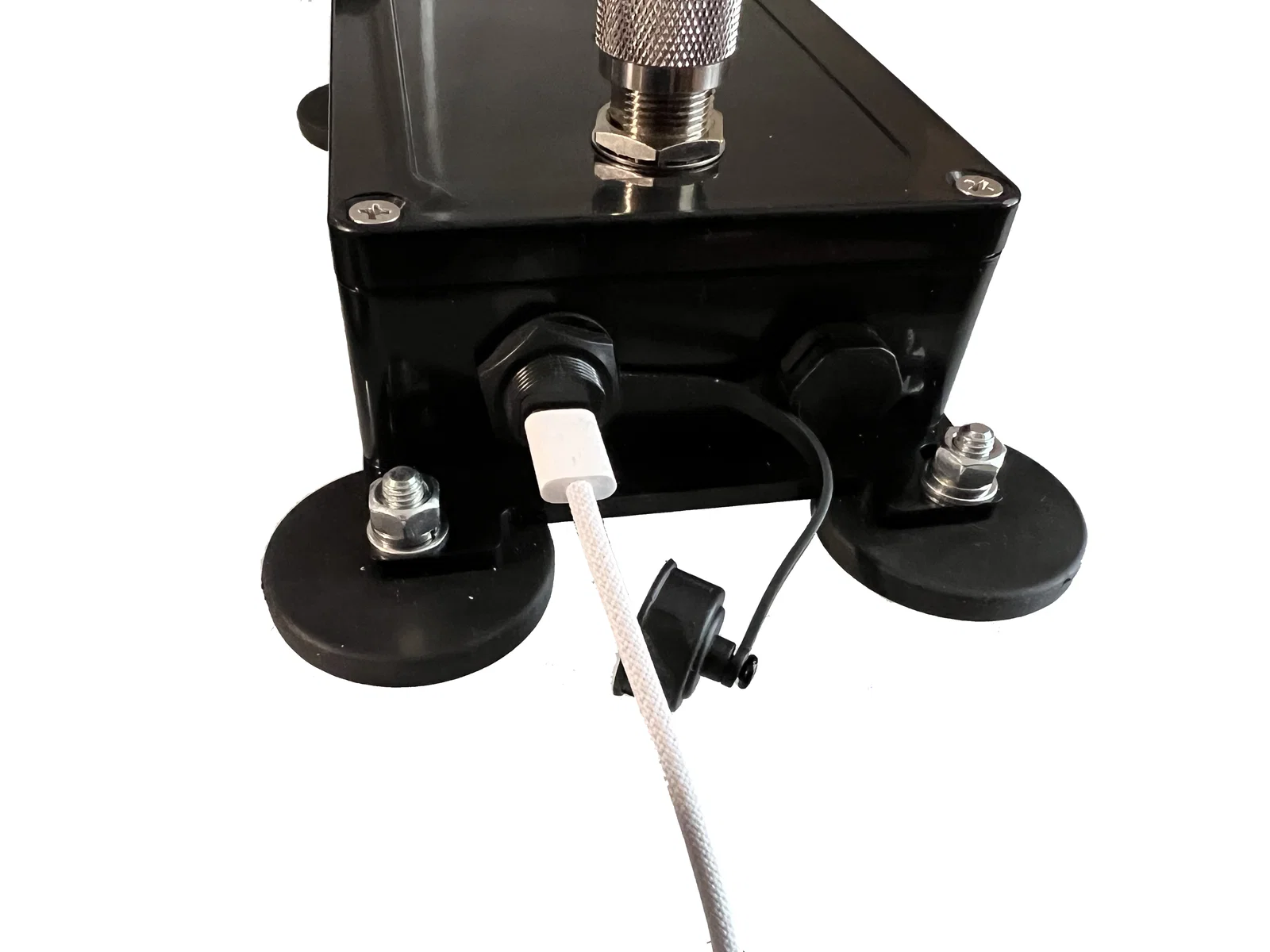

• Đầu nối USB-C flushmount: https://a.co/d/hXoxCu0

• Lỗ thông hơi (Breather Vent): https://a.co/d/btAd3CH

• Module bảo vệ pin (PCM): PCM
