Ender 3 Micro Swiss DD - Mount Drag Chain/Cable Chain

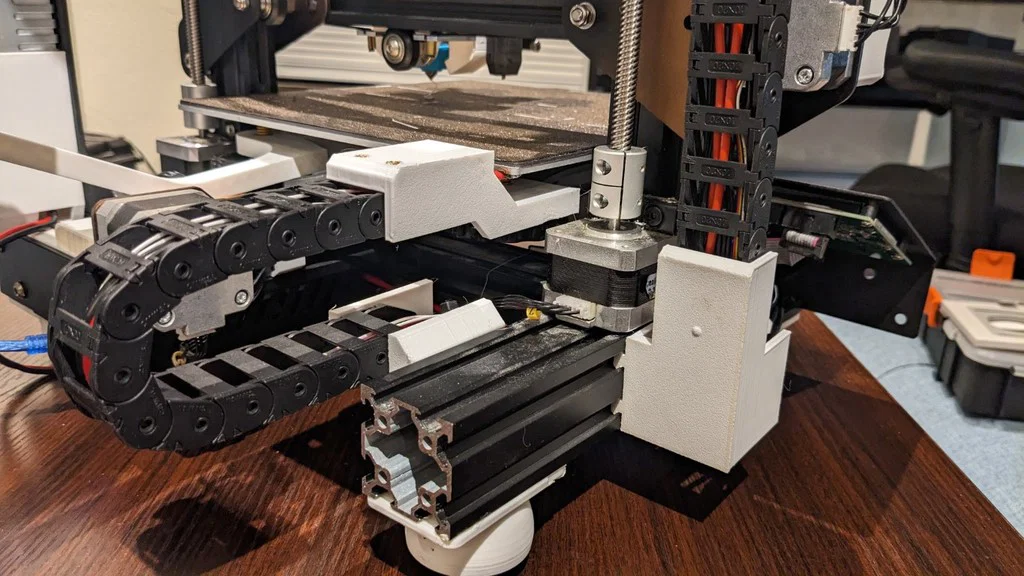

Sau khi gắn Micro Swiss direct drive cho Ender 3 của mình, mình quyết định nâng cấp luôn phần đi dây bằng cách lắp drag chain cho cả 3 trục.

Mình báo trước luôn: bó dây stock của mình không đủ dài để đi theo mấy sợi chain này trên máy của mình. Dù máy mình đã dời hộp điện tử ra phía sau, nhưng mình đoán để ở vị trí stock cũng sẽ gặp vấn đề tương tự.

Vậy nên về cơ bản mình phải đi lại dây gần như toàn bộ máy. Không phải ai cũng muốn làm bước này, nhưng nếu bạn làm thì đây là những thứ cần có:

• JST-P (2.0 mm) Connectors
• JST-XH (2.54 mm) Connectors
• Kìm bấm cos (crimp tools) cho các loại connector ở trên
• Dây ribbon 6 lõi 24 AWG

Trước đây mình từng thử dùng chain in 3D và thấy không ổn định, lại lỉnh kỉnh. Kiểu gì cũng có lúc thấy mấy cái ngàm nhỏ bị gãy rơi lóc cóc dưới máy. Đây là loại chain mình dùng cho dự án này:

Befenybay R18 Drag Chain (10mm x 20 mm) https://www.amazon.com/gp/product/B07SFFT1K5

Nếu bạn không kiếm được đúng mẫu này thì nó có kích thước ngoài là 27.5 mm x 14.6 mm.

Mình cũng thêm vị trí trên bed mount và hotend mount để gắn accelerometer ADXL345 phục vụ input shaper calibration. Các vị trí này cần M3 heated inserts.

Mình cũng kèm file STEP cho ai muốn remix.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Infill:

Cubic 20%

Filament: Overture PETG White

Notes:

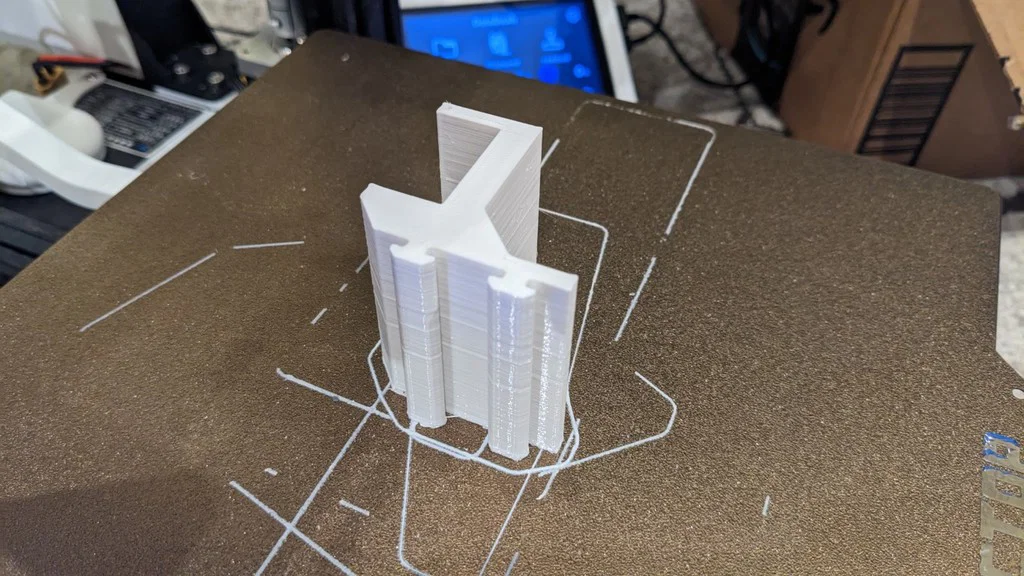

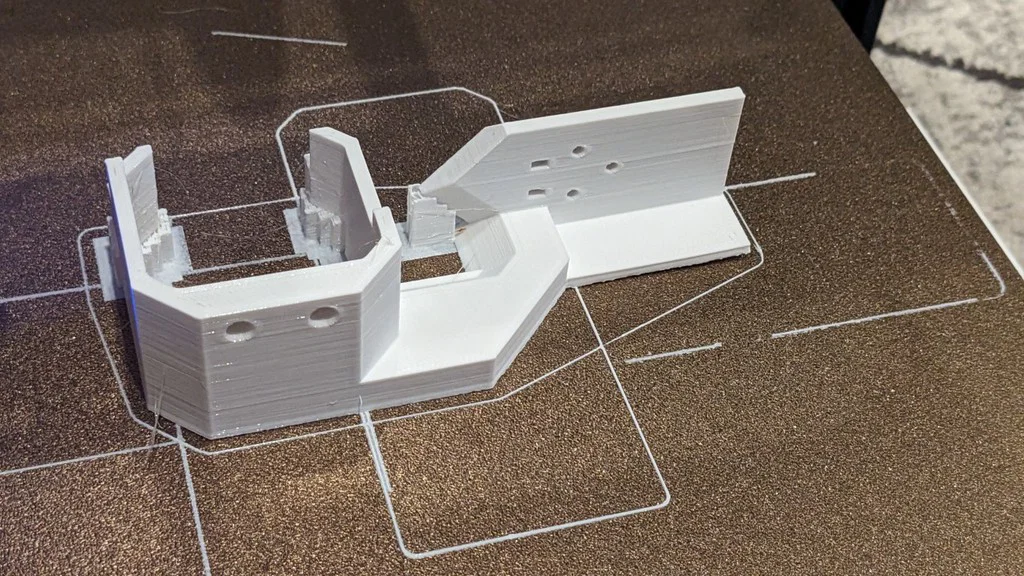

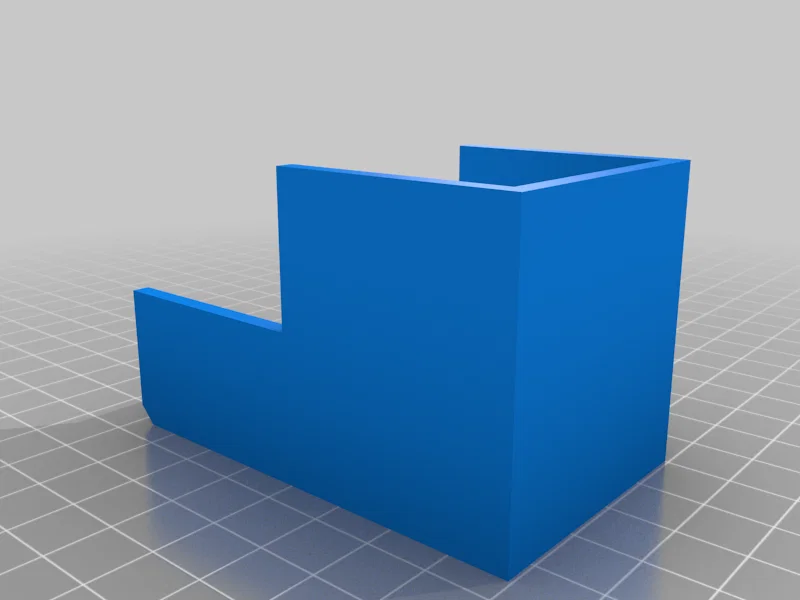

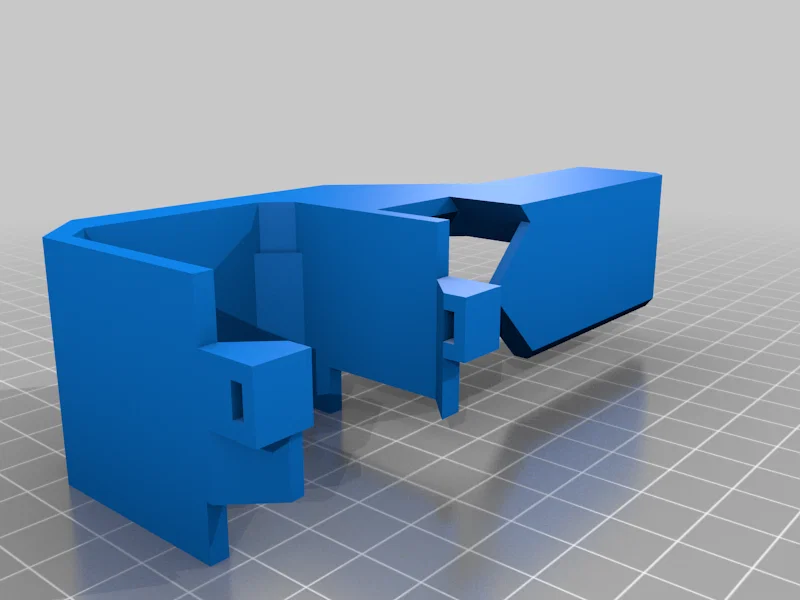

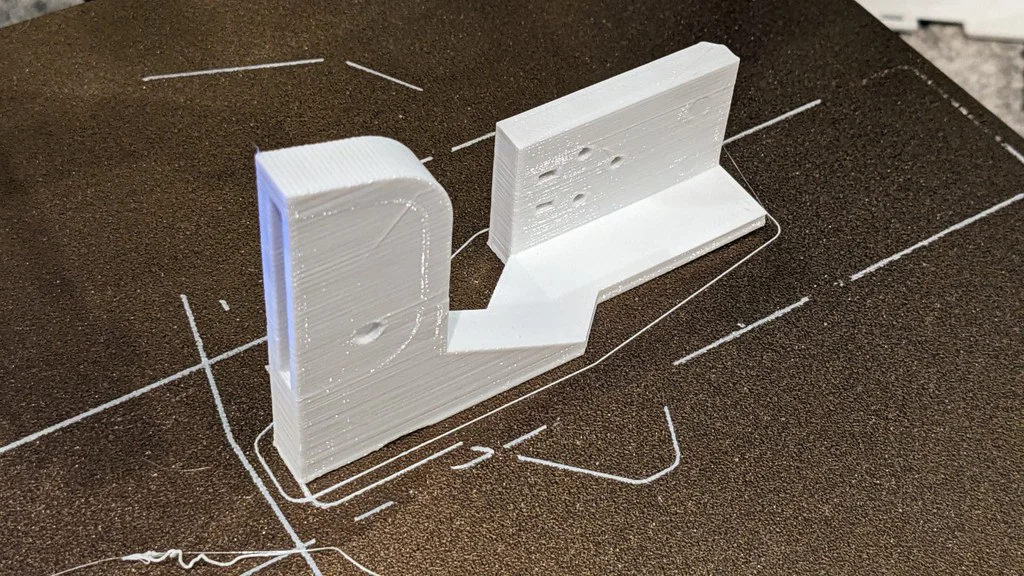

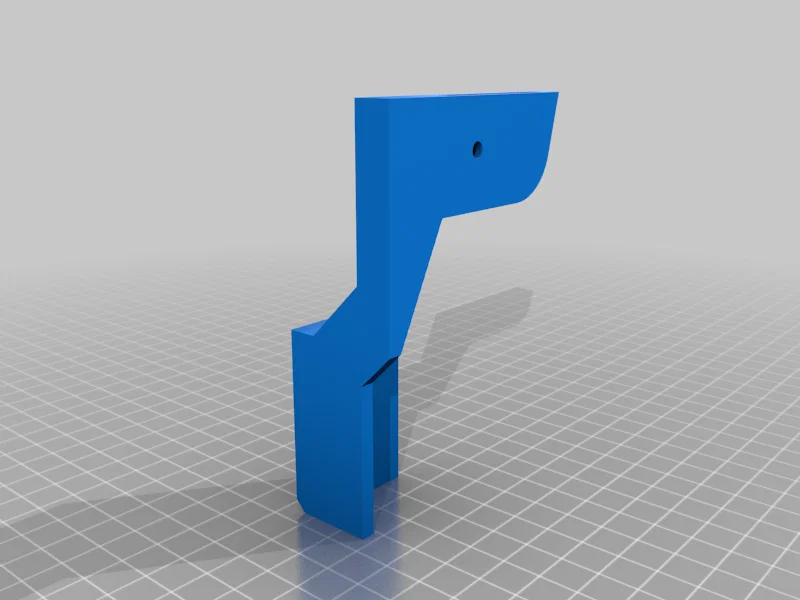

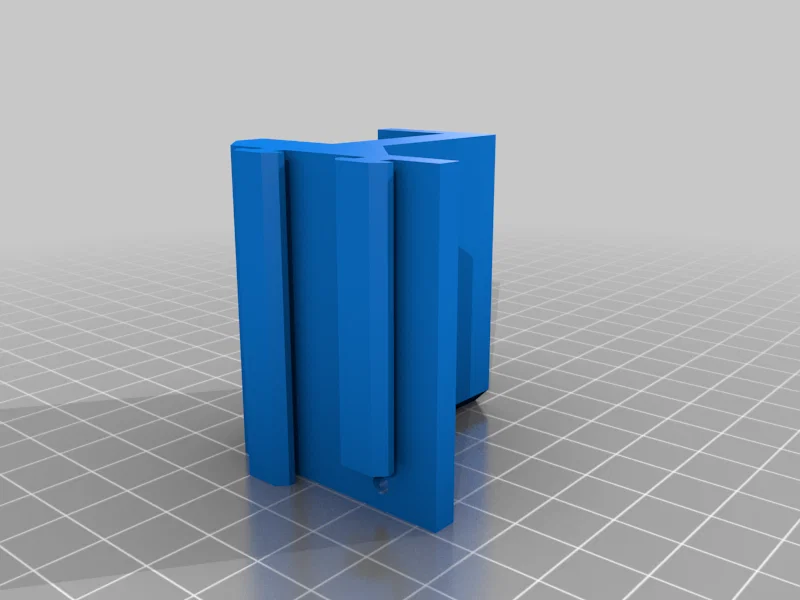

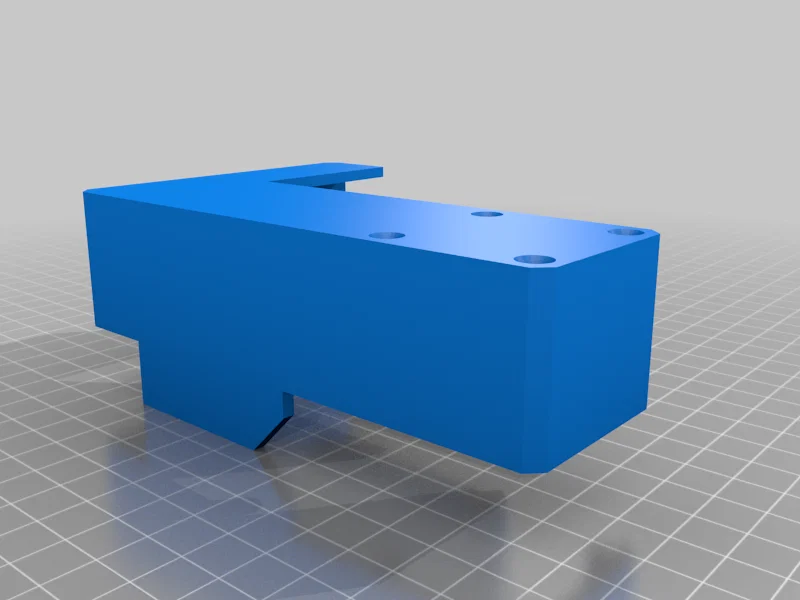

Cái hot end mount cần in với supports, nhưng chỉ bật supports “on the build plate only”. Các mount còn lại có thể in không cần supports. Xem hình để biết hướng đặt in cho đúng nếu bạn chưa rõ.

Post-Printing =============

Dùng 2 sợi dây rút (zip tie) như hình để cố định hotend mount, rồi cắt phần dư.

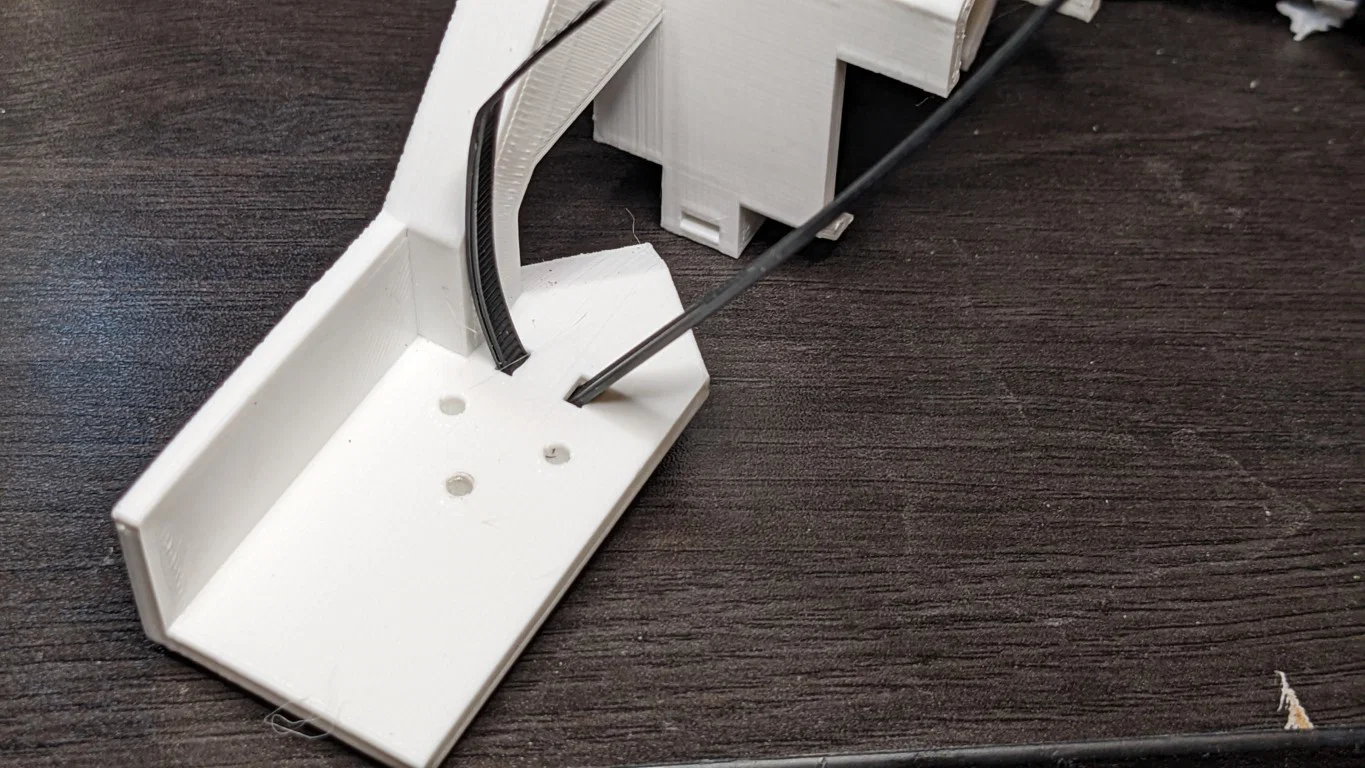

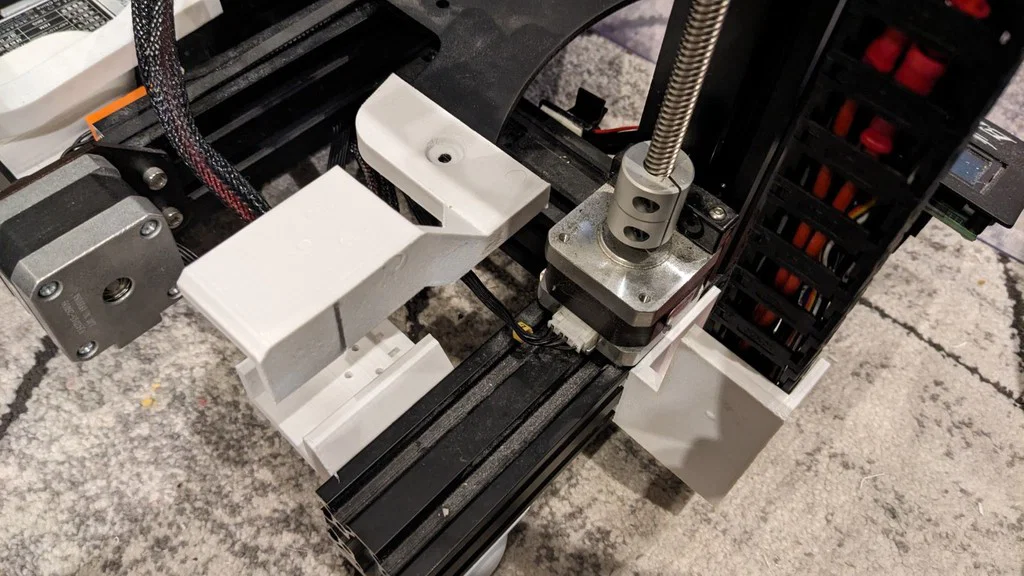

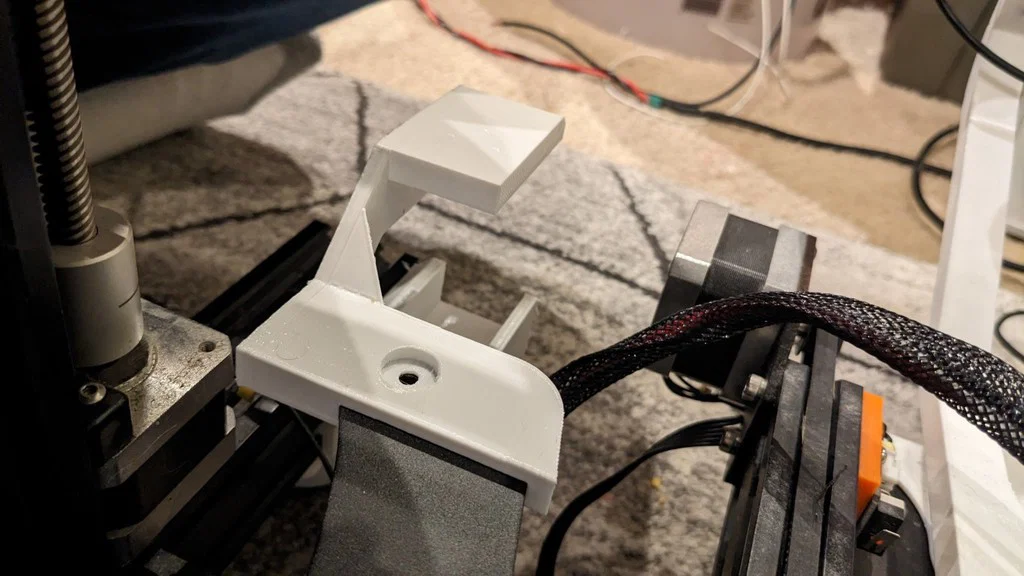

Có thể gắn M3 heated inserts ở vị trí như hình dưới để bắt ADXL345 accelerometer.

Một vấn đề mình hay gặp với Ender 3 là cách đi bowden tube và dây hot end xuyên qua giữa khung. Bình thường thì không sao, nhưng nếu in đồ cao thì nó sẽ ép cáp và bowden tube lên phần đỉnh khung.

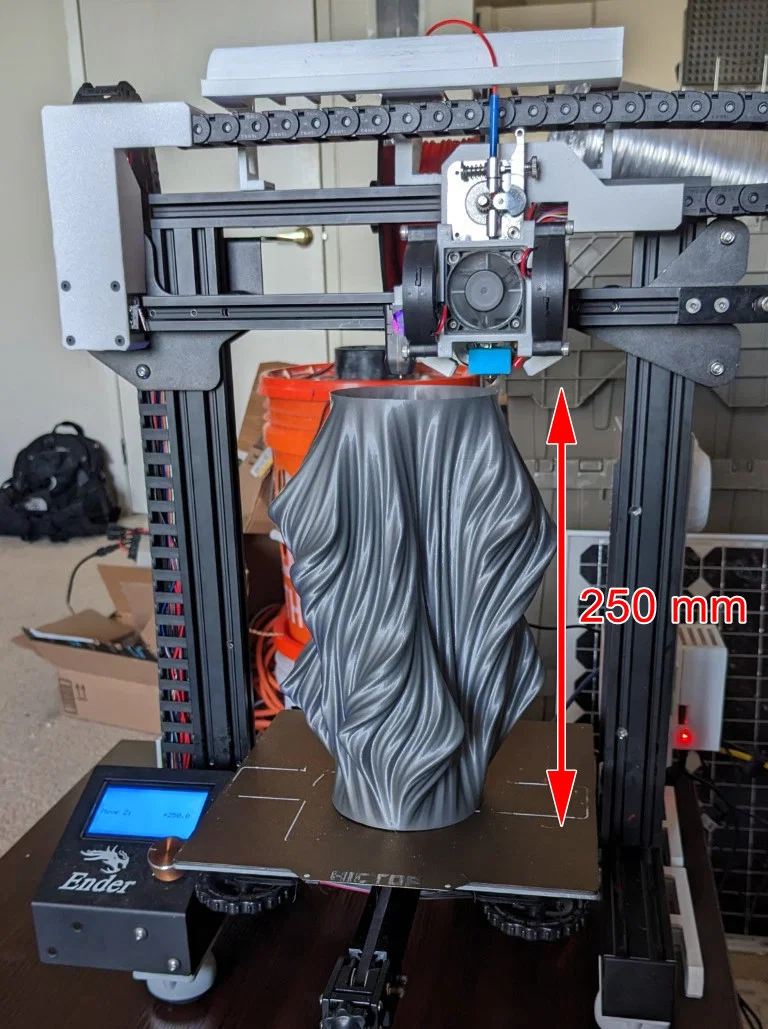

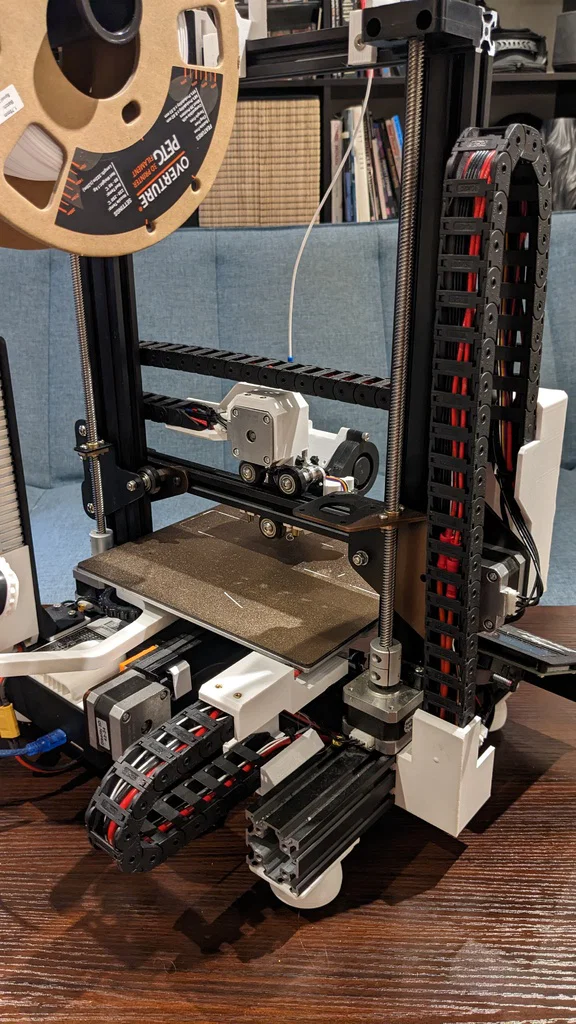

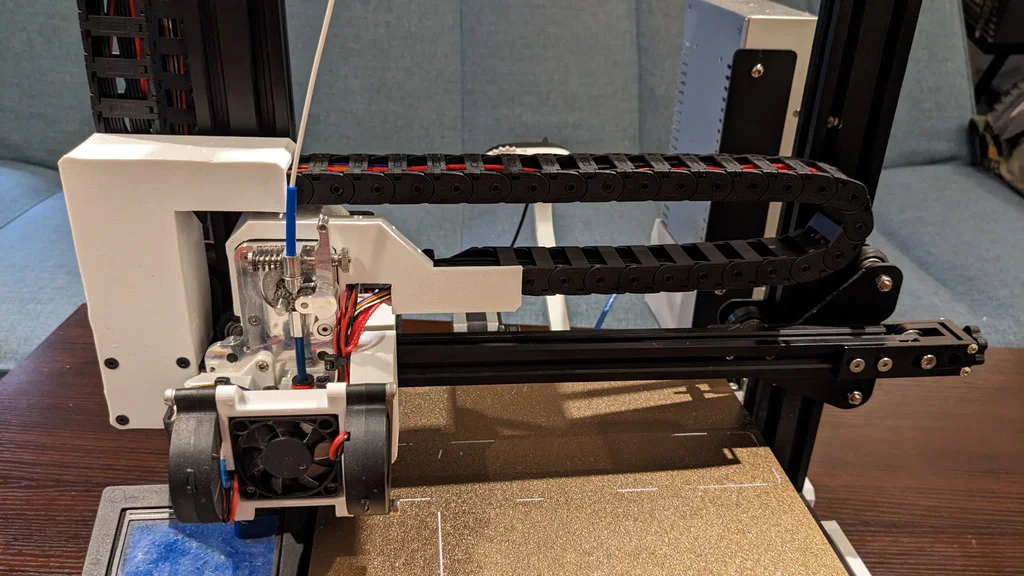

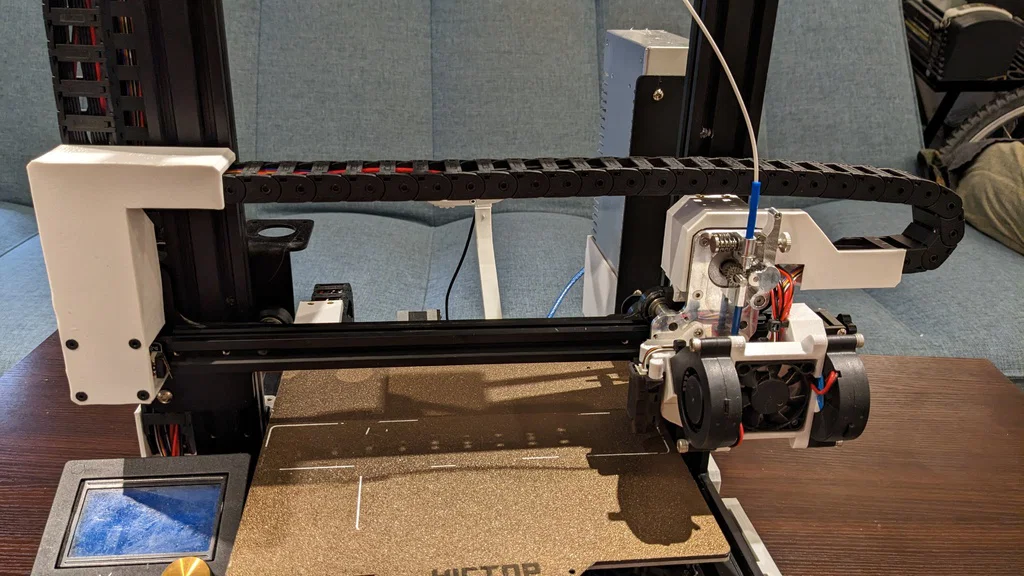

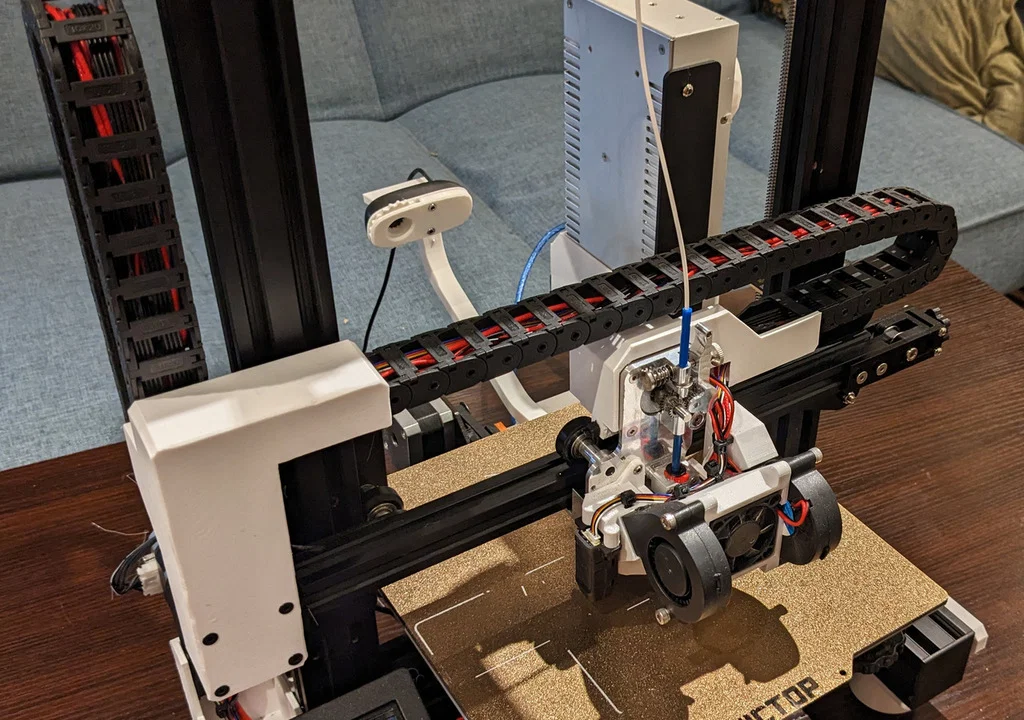

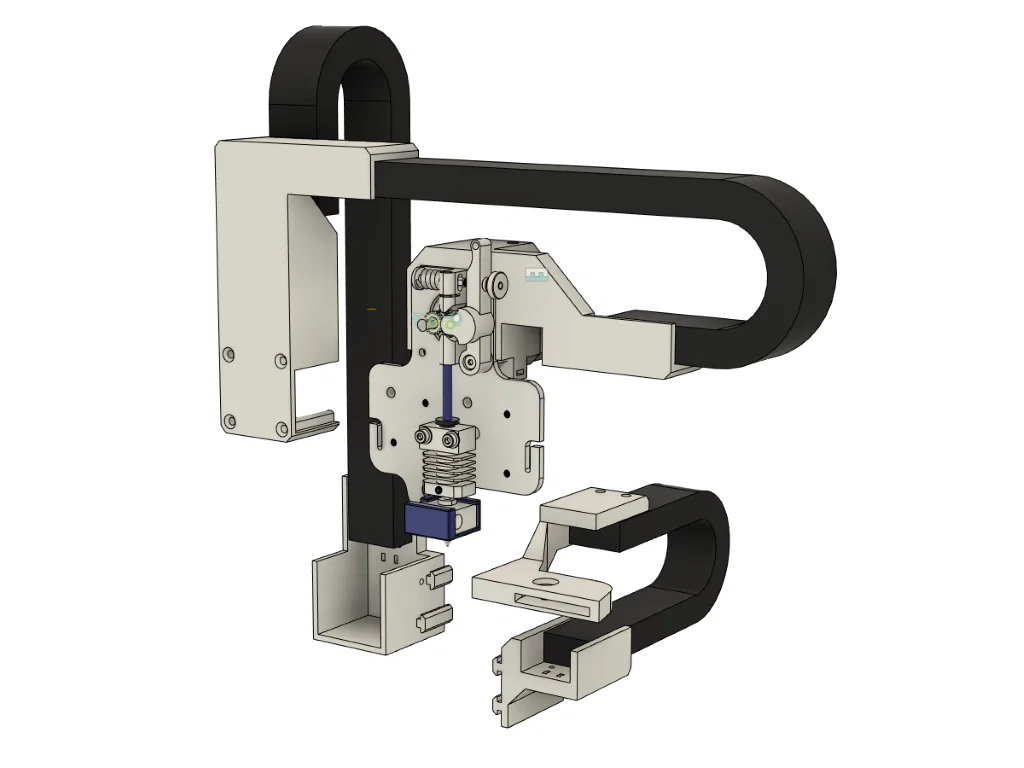

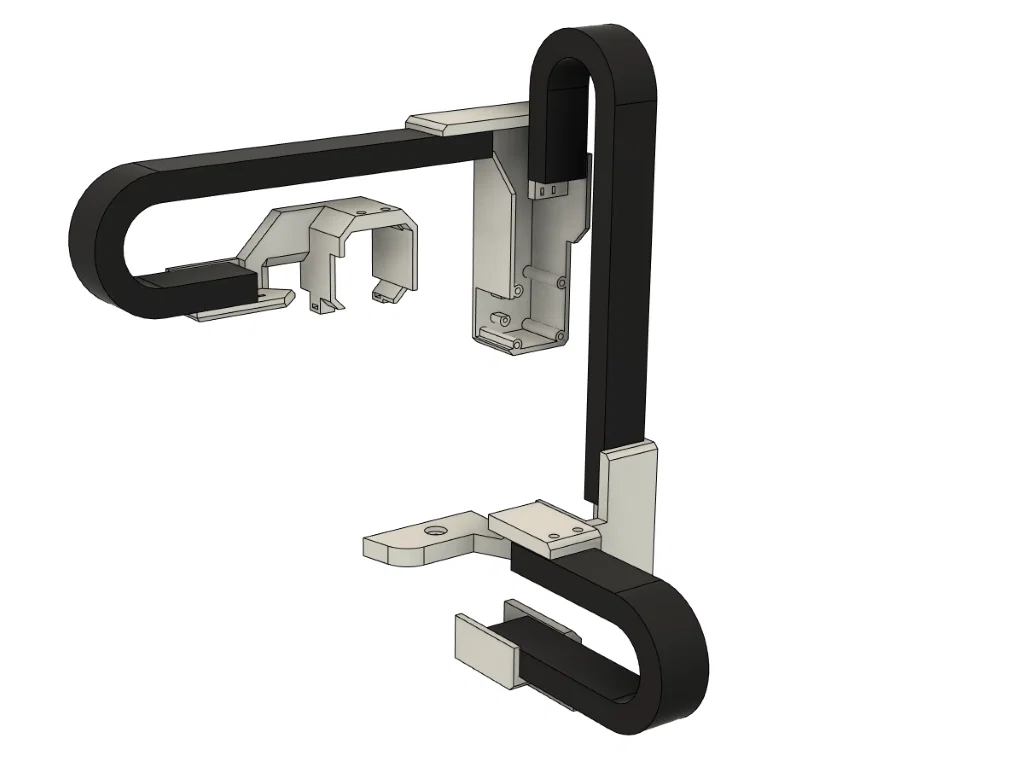

Bộ cable chain này sẽ đi dây vòng qua phía trước và xuống bên hông. Nhờ vậy có thể tận dụng trọn chiều cao in 250mm.

Mỗi mount đều có chỗ để gắn zip tie strain relief.

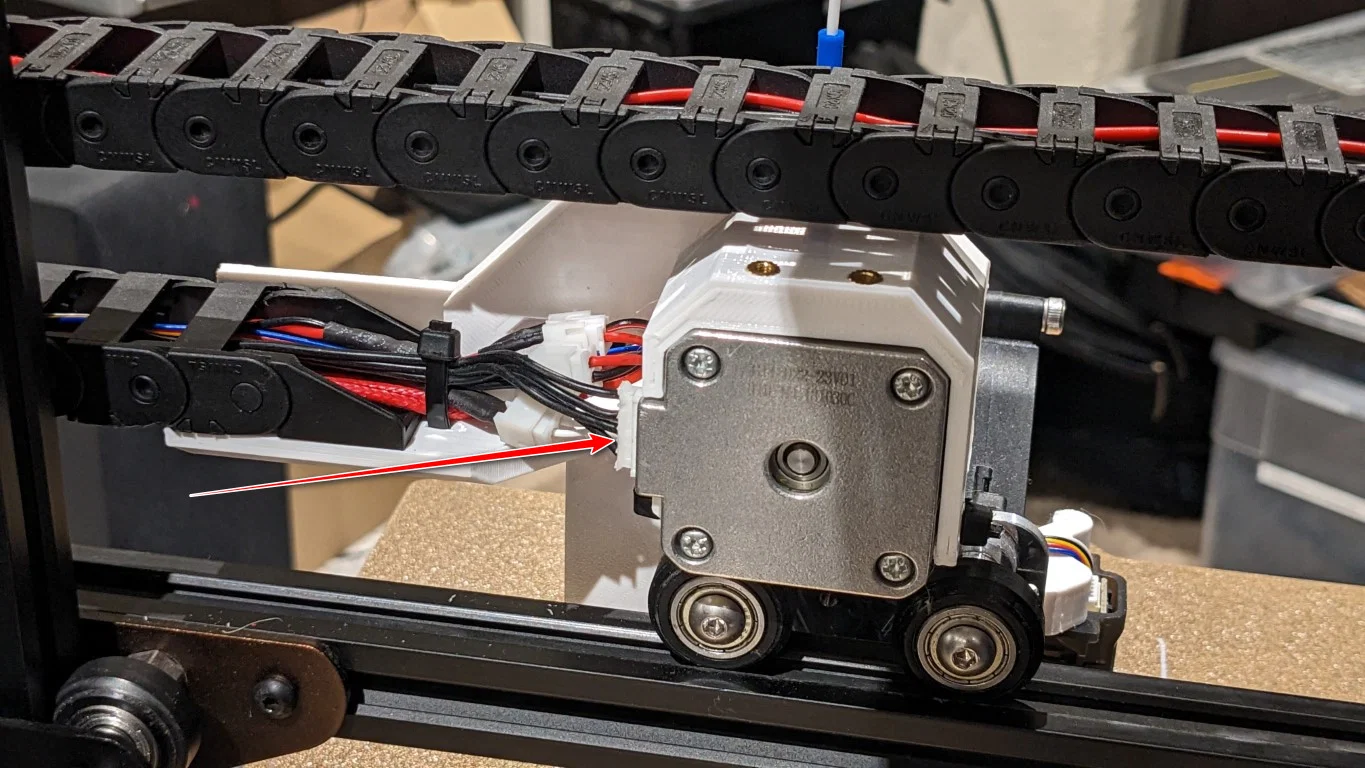

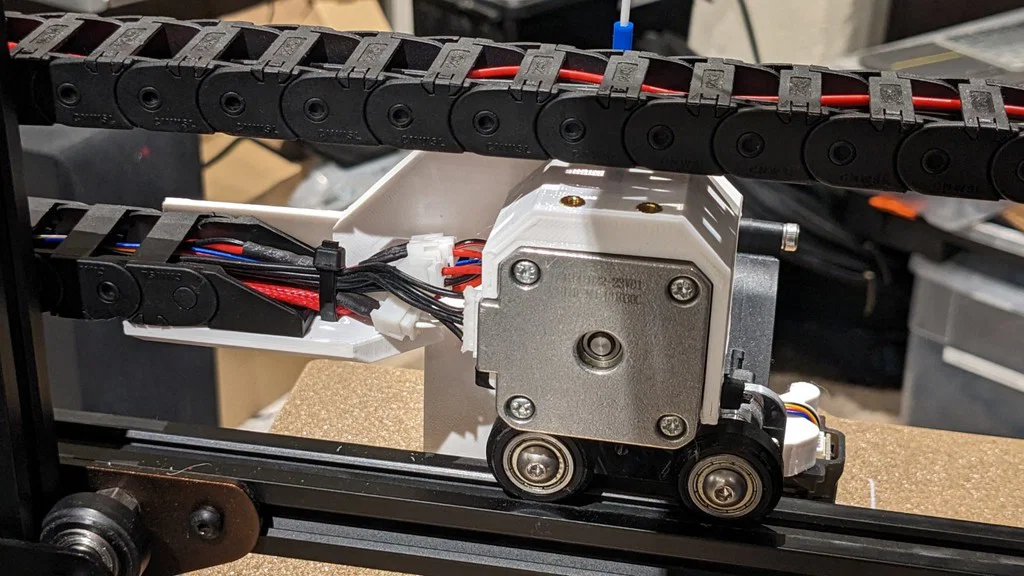

Bạn sẽ cần xoay extruder stepper 90 độ để đầu connector quay về phía cable chain bên phải.

Drag Chain Concepts

Phần lớn thiết kế drag/cable chain đang có trên site này không được thiết kế đúng, khiến dây bị bẻ lặp đi lặp lại ở đúng một điểm, lâu ngày dễ đứt/gãy. Drag chain đúng nghĩa là phải “lăn/nhả” theo chuyển động để điểm uốn được trải ra dọc theo sợi dây.

Xem các video rất hay của Vector 3D và Thomas Sanladerer về chủ đề này bên dưới.
