Adapter ống xả Bambulab X1 cho ống gió 4 inch

Thiết kế này dựa trên một mẫu do @paulwb tạo (https://makerworld.com/en/models/31020). Tuy không remix trực tiếp, nhưng bản này được Hammy Tan (https://www.upwork.com/freelancers/~01ca44a72dc5f3c437) dựng lại từ đầu theo yêu cầu của mình.

Ý tưởng là gắn một cái hood/chụp lên lỗ exhaust vent của X1C để dẫn khói/mùi ra ngoài bằng ống gió (air ducting) 4 inch. Mẫu này gắn bằng nam châm nên tháo/lắp rất nhanh. Trên chi tiết có các lỗ để dùng 2–4 chốt thép (steel pin) giúp canh vị trí: chốt sẽ khớp vào các lỗ và lỗ bắt vít (screwholes) ở tấm lưng (back plate) của X1. So với bản của @paulwb, các chỉnh sửa gồm: (a) khoét trống quanh AMS hub (b) thêm 2 gân (ribs) ở đầu gắn ống gió để có thể kẹp (clamp) cố định (c) có các phiên bản hướng lên/xuống/trái/phải và hướng thẳng ra sau.

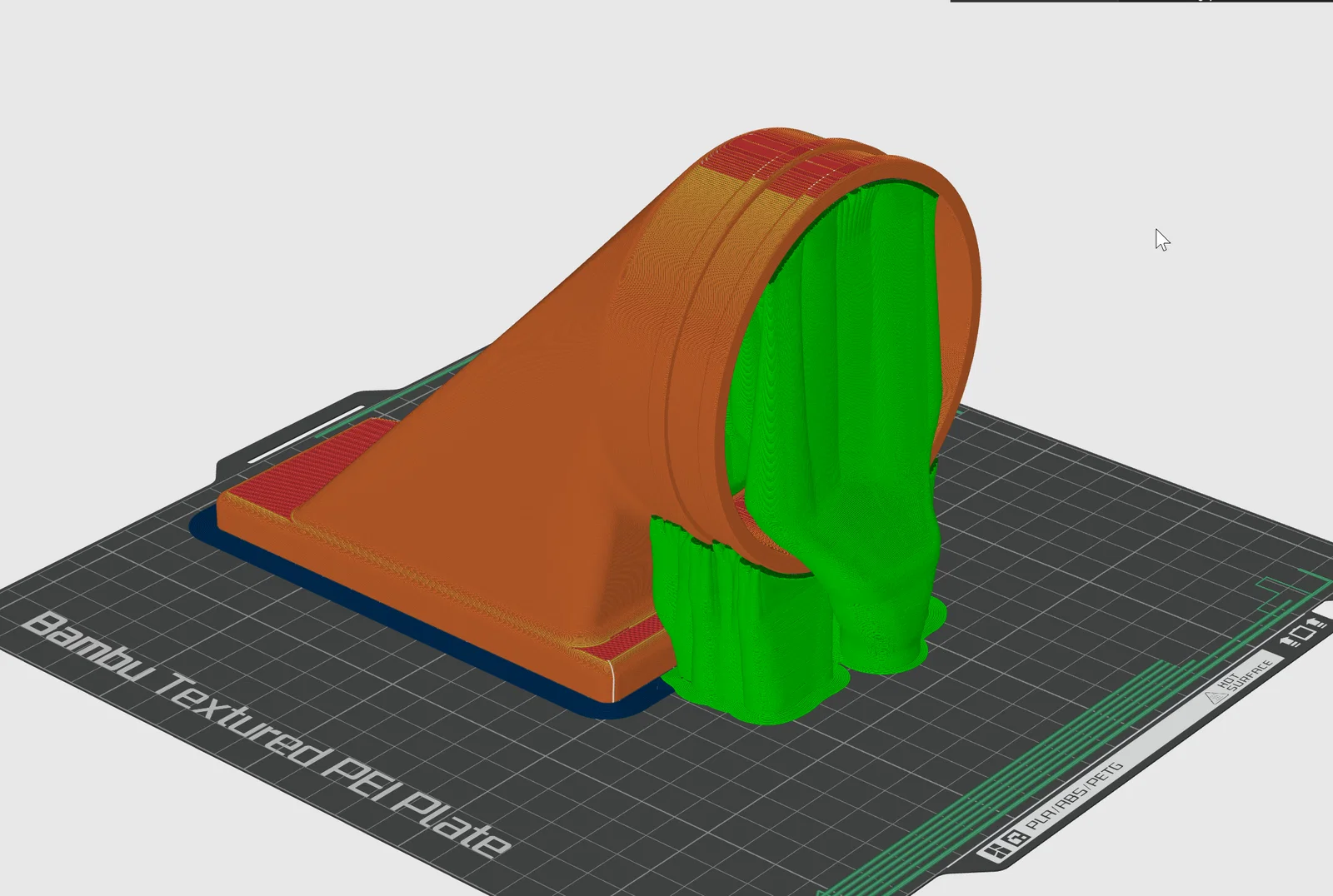

Mình in bằng Polymaker Tough Polycarbonate (thực ra là blend polycarbonate), thông số: bed 105C, nozzle 270–290, infill 25%, 4 walls. Mình dùng tree supports cho phần mặt dưới và bên trong ống gió.

Các món dùng để hoàn thiện dự án:

1/8" foam padding để làm ron kín: https://www.amazon.com/gp/product/B0B5WWP25Q

Nam châm neodymium đường kính 10mm, dày 3mm: https://www.amazon.com/gp/product/B0C697TTK4 (cần ép vào bằng kềm; nếu không dùng supports trong các hốc này thì có thể phải khoan/doa lại bằng mũi khoan 10mm)

Chốt định vị thép (steel dowel pins) đường kính 2mm, dài 8mm: https://www.amazon.com/gp/product/B0BC8ZQ52Z (có thể cần khoan/doa lại bằng mũi 2mm)

Video in PC trên X1C: https://imgur.com/a/i5GQFUv
