Hộp nắp trượt (model SolidWorks tham số)

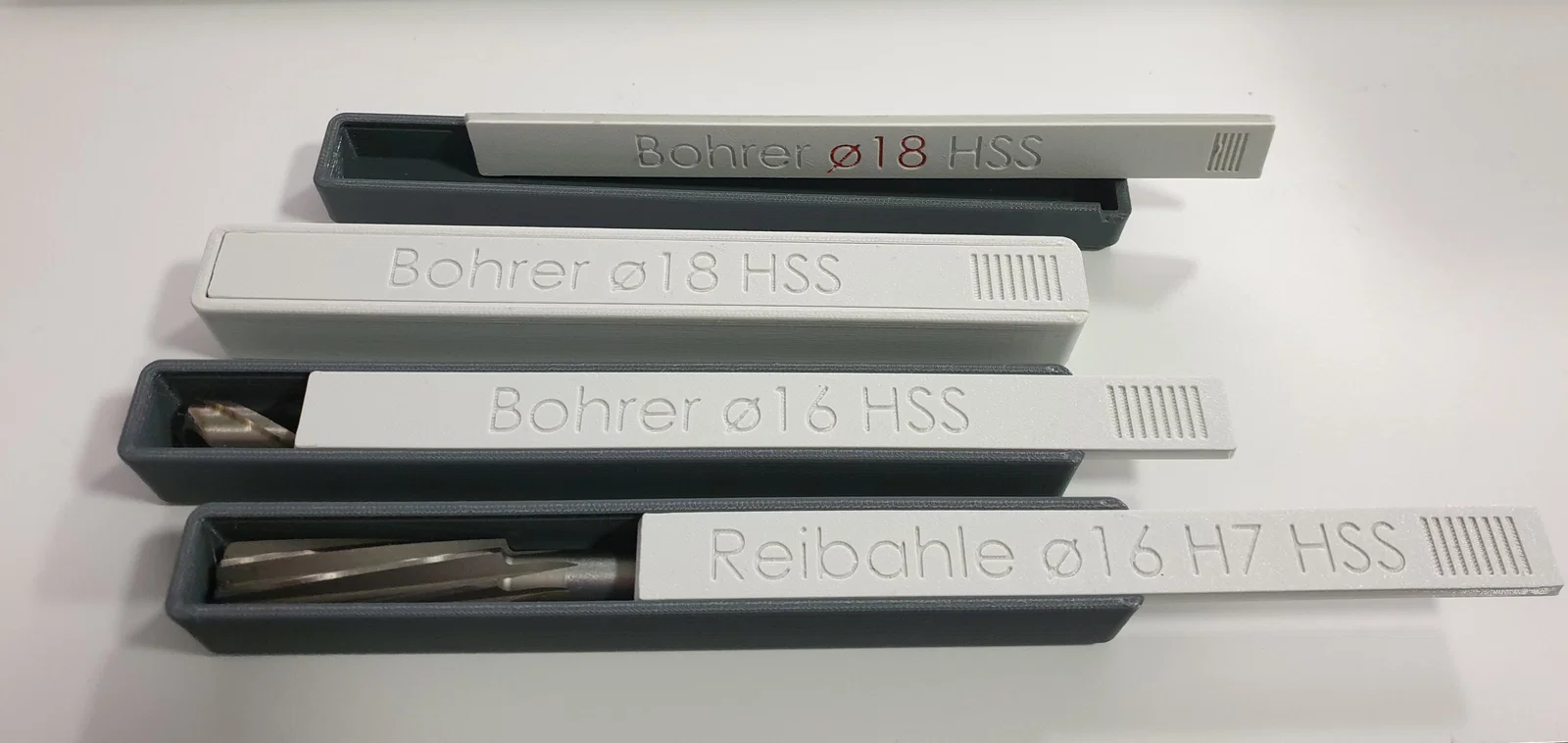

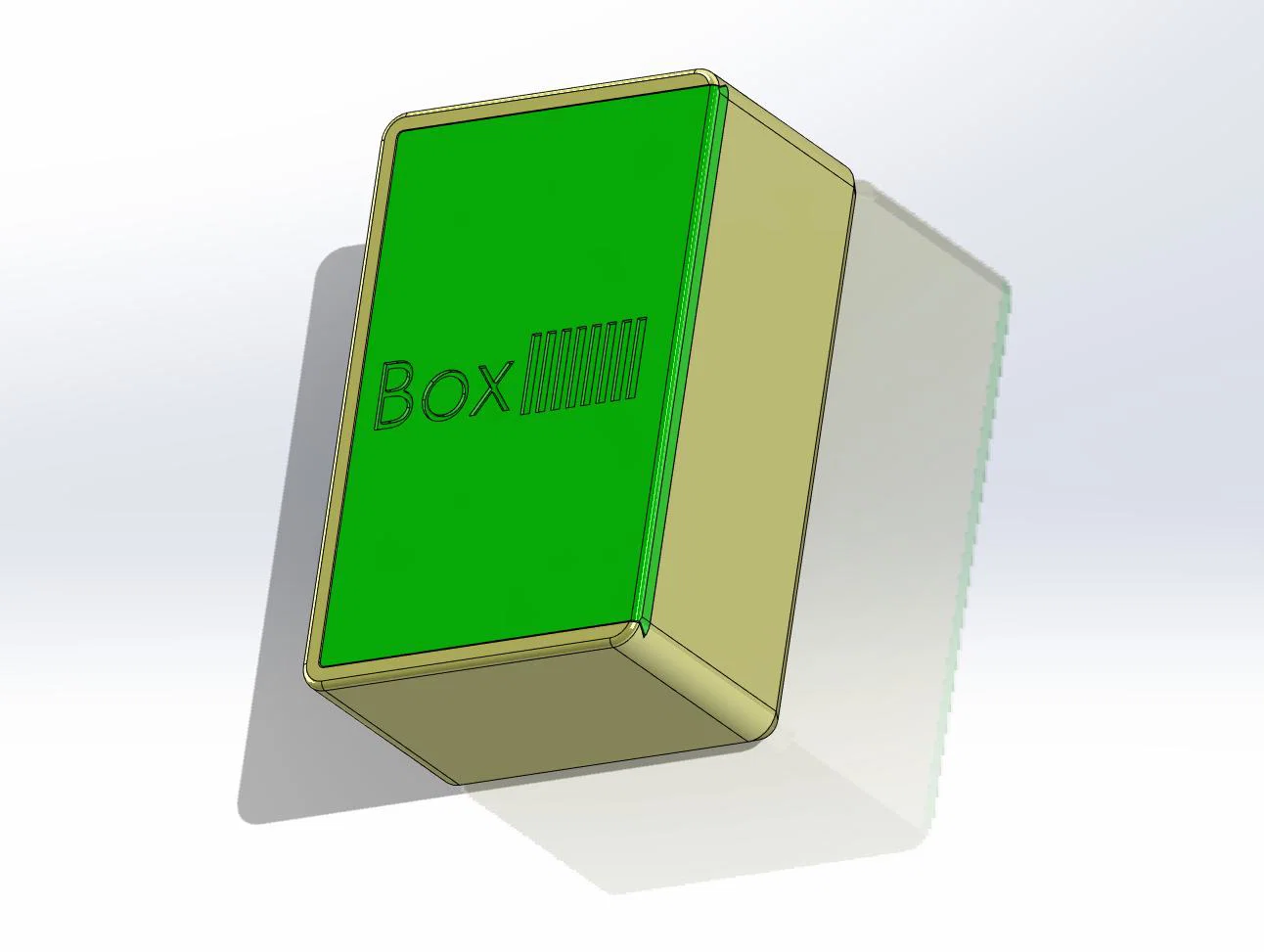

Model hộp nắp trượt dạng parametric trong SolidWorks, cho phép chỉnh inner width/depth/length, wall thickness và clearance trong equations. Phù hợp khi cần đúng kích thước, khuyến nghị in PETG, layer 0,2.
Mô tả
Trên mạng có cả đống kiểu hộp như vầy rồi. Nhưng không cái nào có đúng kích thước mình cần, hoặc nó dùng CAD-System mà mình không quen. Nên mình quyết định tự làm thử và thiết kế cái này theo kiểu fully parametric bằng CAD mình hay dùng là SolidWorks.
Bạn cần SolidWorks để làm việc với thiết kế này! Nếu bạn không có quyền truy cập SolidWorks thì vui lòng tìm một giải pháp khác ngoài kia.
Mở SolidWorks-Assembly ("Box komplett.SLDASM")* và trong phần equations (Gleichungen) bạn có thể chỉnh các kích thước sau:
- inner width
- inner depth
- inner length
- wall thickness (mình dùng 3 mm)
- clearance (cần để nắp trượt; với mình 0,15 là ổn nhất)
Sau đó model sẽ tự update. Rồi bạn có thể tùy biến thêm theo nhu cầu, ví dụ chia ngăn riêng hoặc thêm chữ lên nắp. Chúc vui vẻ.
* Mình bị lỗi khi upload file .SLDASM, nên đã thêm “.SLDPRT” vào tên file để upload được. Sau khi tải về bạn phải đổi lại như cũ.
Hướng dẫn in
- không cần supports
- layer height 0,2 là đủ và đã test
- đặt nắp (Deckel) với mặt ngoài úp xuống build plate
- lúc đầu nắp có thể hơi cứng khi trượt. Nhưng trượt ra vô vài lần là sẽ mượt
- Về vật liệu thì mình khuyên dùng PETG.
