Bộ Adapter Ultimate MultiBoard x Skadis

Đạt gần như full tương thích để dùng phụ kiện tương thích Ikea Skadis trên các tile MultiBoard của bạn!

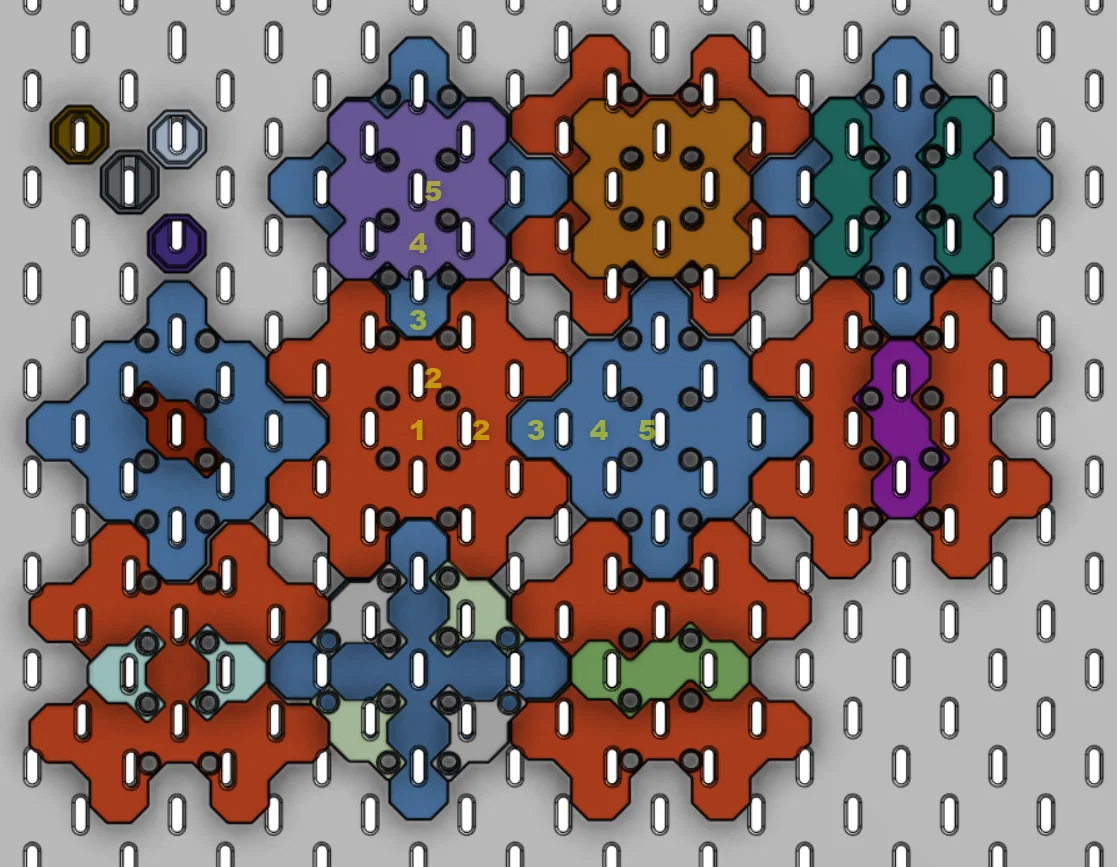

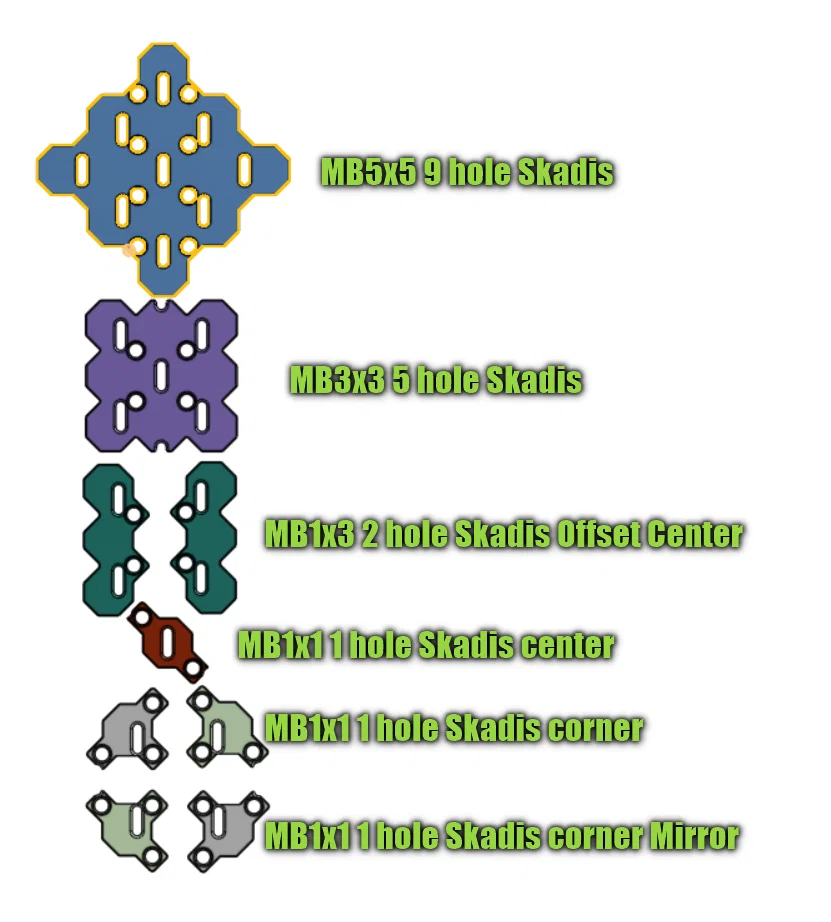

Nghe thì có vẻ là bài toán dễ, nhưng khoảng cách lỗ của Skadis (offset 20mm) so với MultiBoard (25mm) sẽ gây ra khá nhiều “độ rơ/backlash” để canh cho lỗ của hai hệ khớp nhau. Ở dưới là hình minh hoạ tất cả các phần khác nhau có trong bản phát hành này và chúng liên quan với nhau như thế nào. Về cơ bản có 2 vị trí trên MultiBoard mà mình dùng làm mốc (origin) để thiết kế các part. Hai part lớn 5x5 dùng theo mốc này. Tất cả các part còn lại có liên quan, nhưng là các part nhỏ hơn dựa theo footprint của hai part đó.

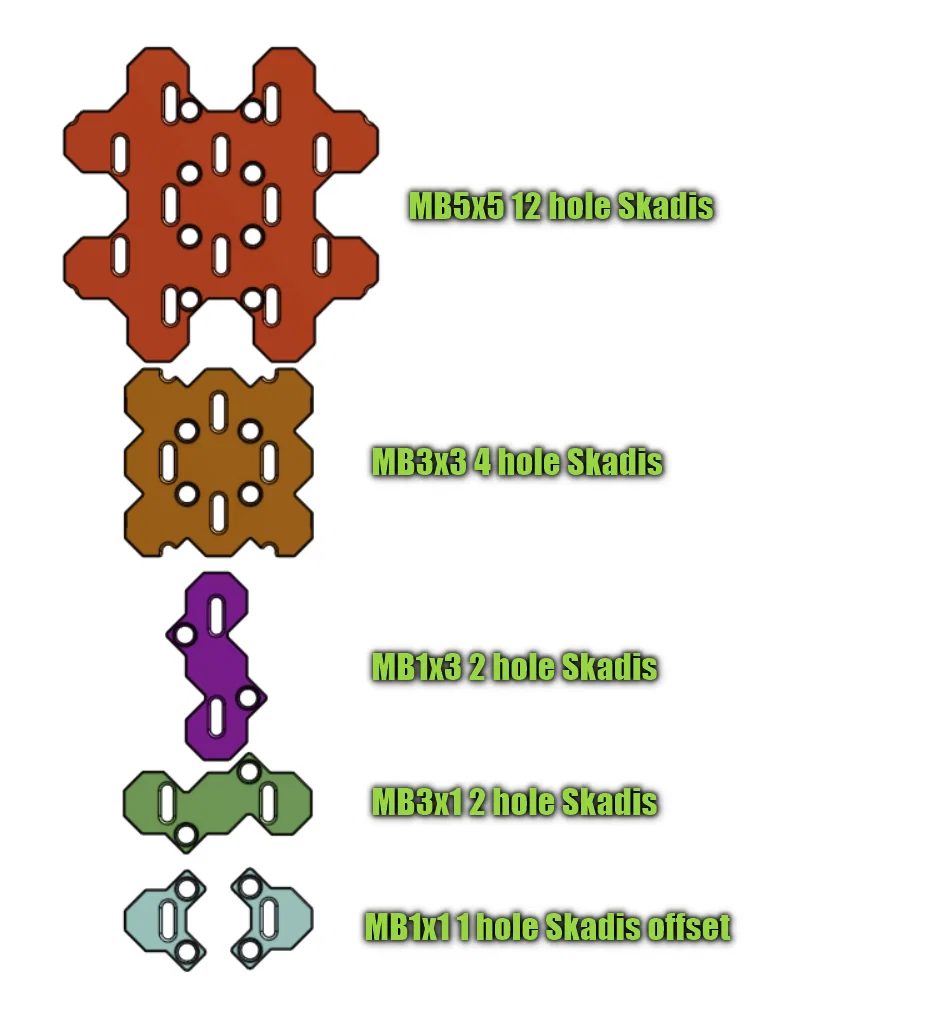

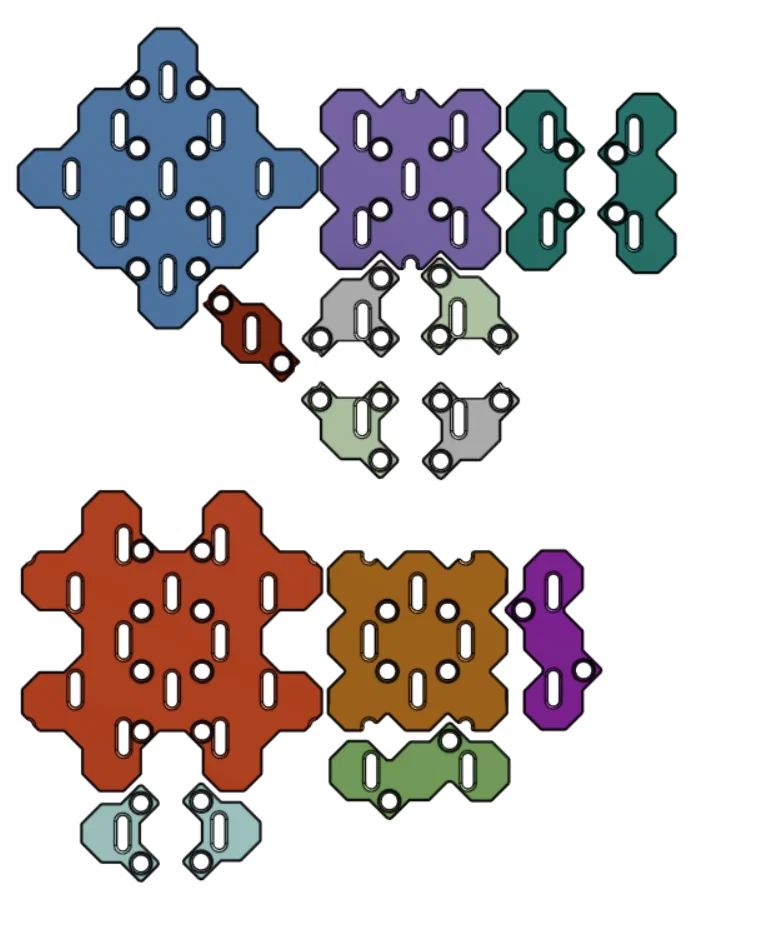

Bạn có thể xem hình bên dưới để hình dung bạn cần những part nào để làm cho phụ kiện của bạn hoạt động trên MultiBoard. Dù các part 5x5 khá là “khủng”, nhiều phụ kiện chỉ cần ít slot Skadis để hoạt động. Ví dụ các phụ kiện Skadis dạng bản rộng thường dùng 3 slot với khoảng cách tối đa 7 slot. Bạn có thể làm được bằng cách dùng hai part “MB1x1 1 hole Skadis offset” và “MB1x1 1 hold Skadis center” đặt đúng vị trí trên Multiboard.

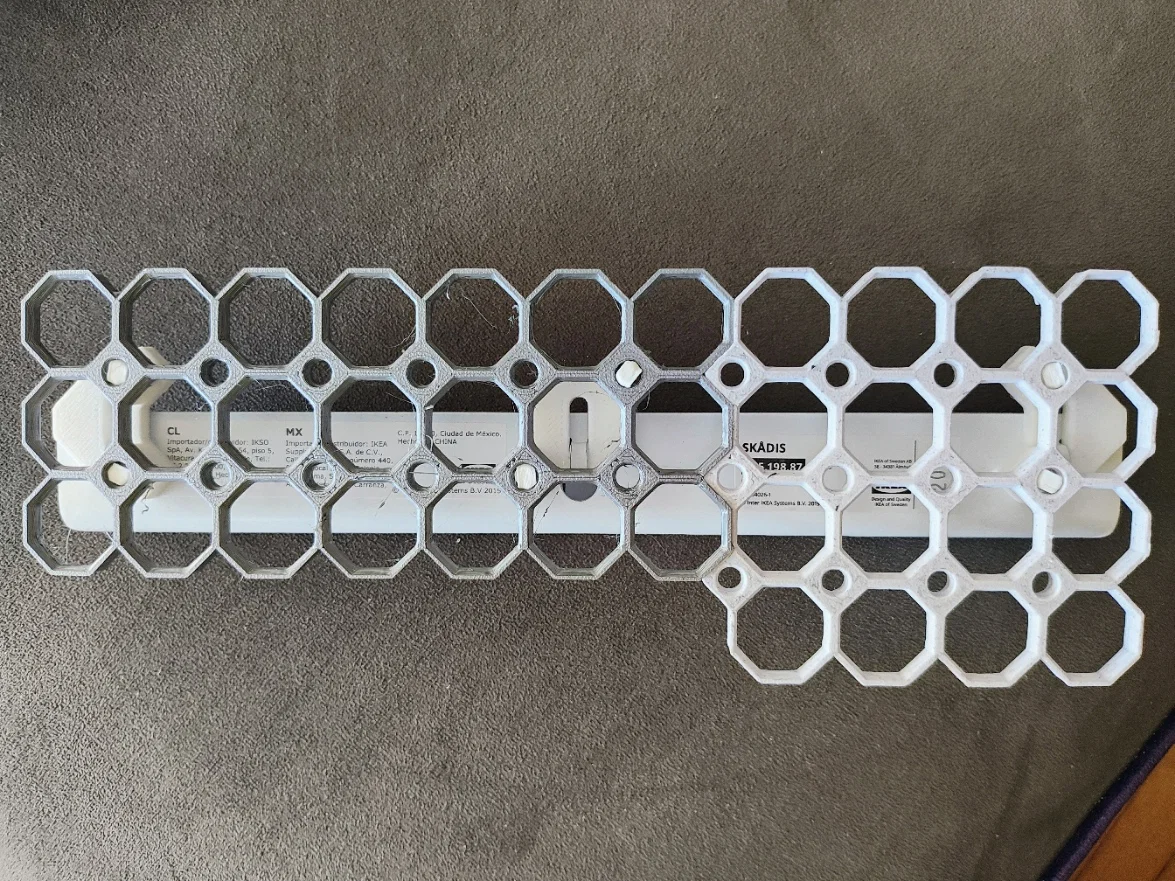

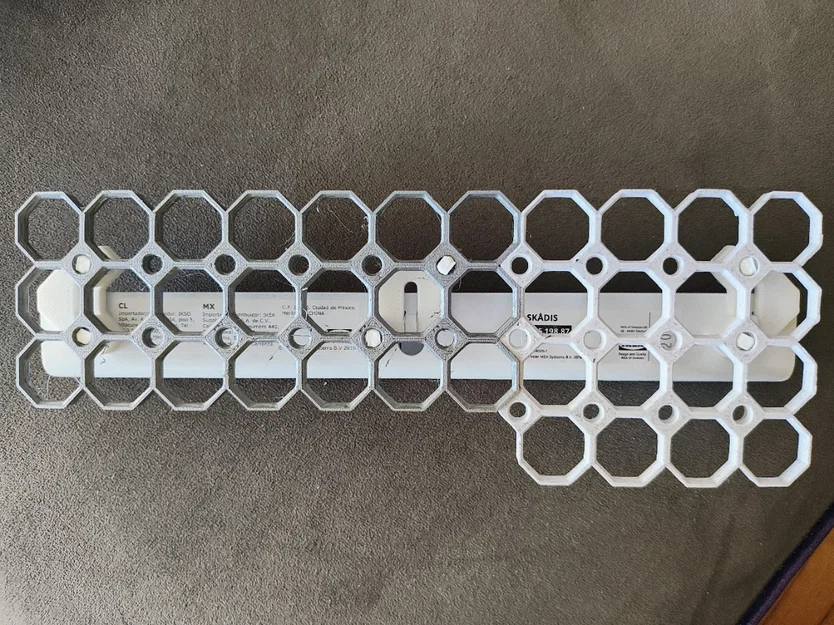

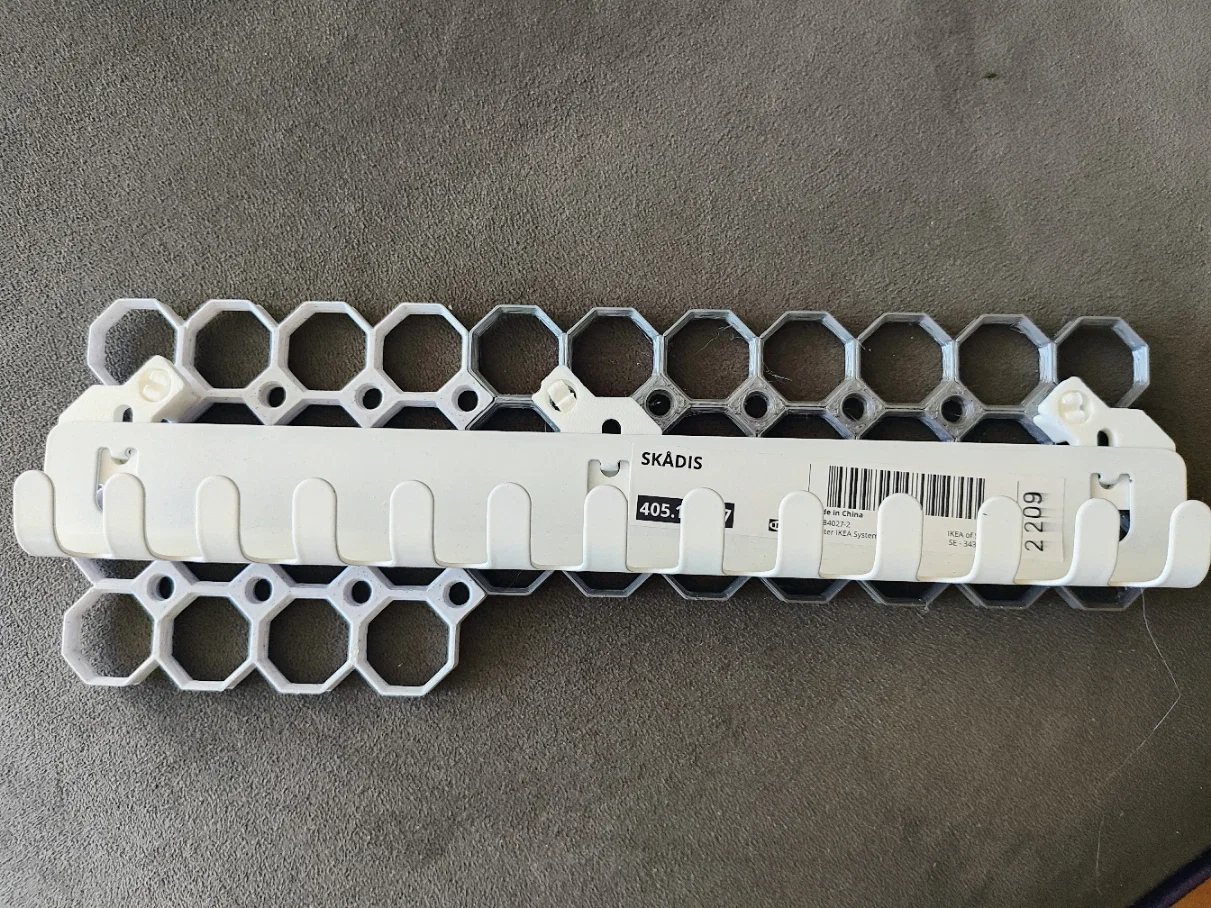

Dưới đây là ví dụ dùng adapter tối thiểu cho một món Skadis dài:

Dùng 2 offset centers và 1 center adapter.

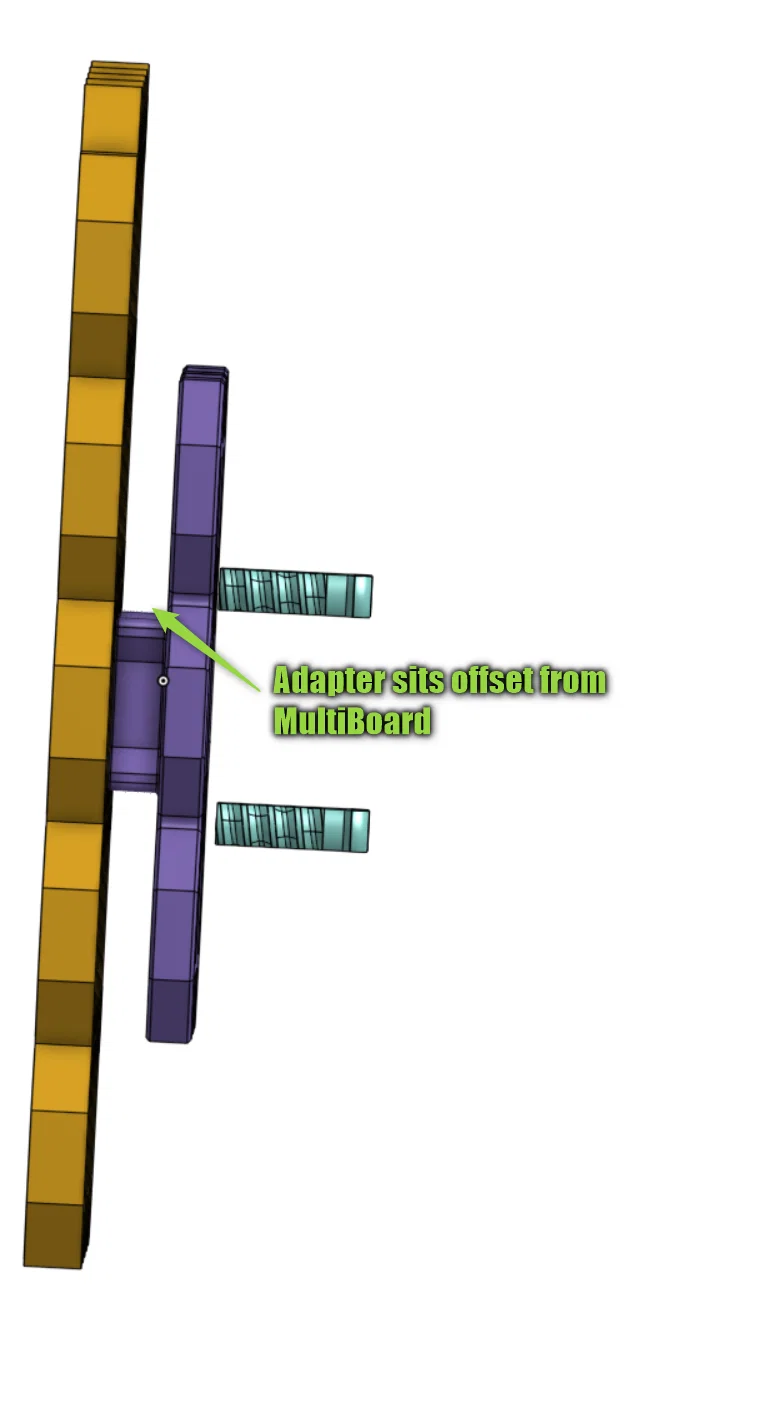

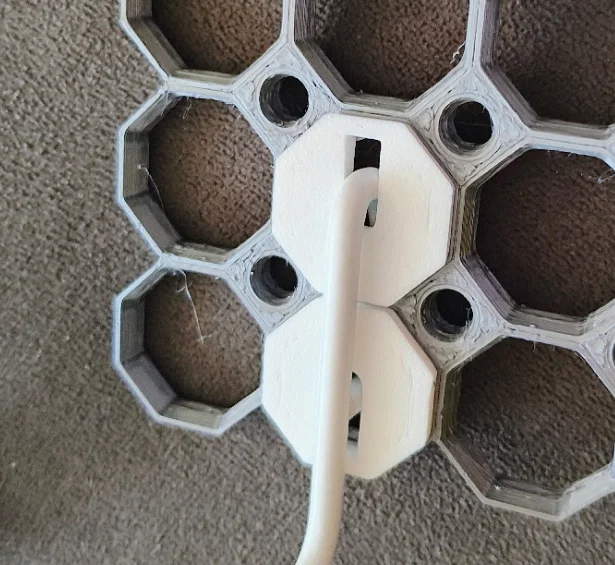

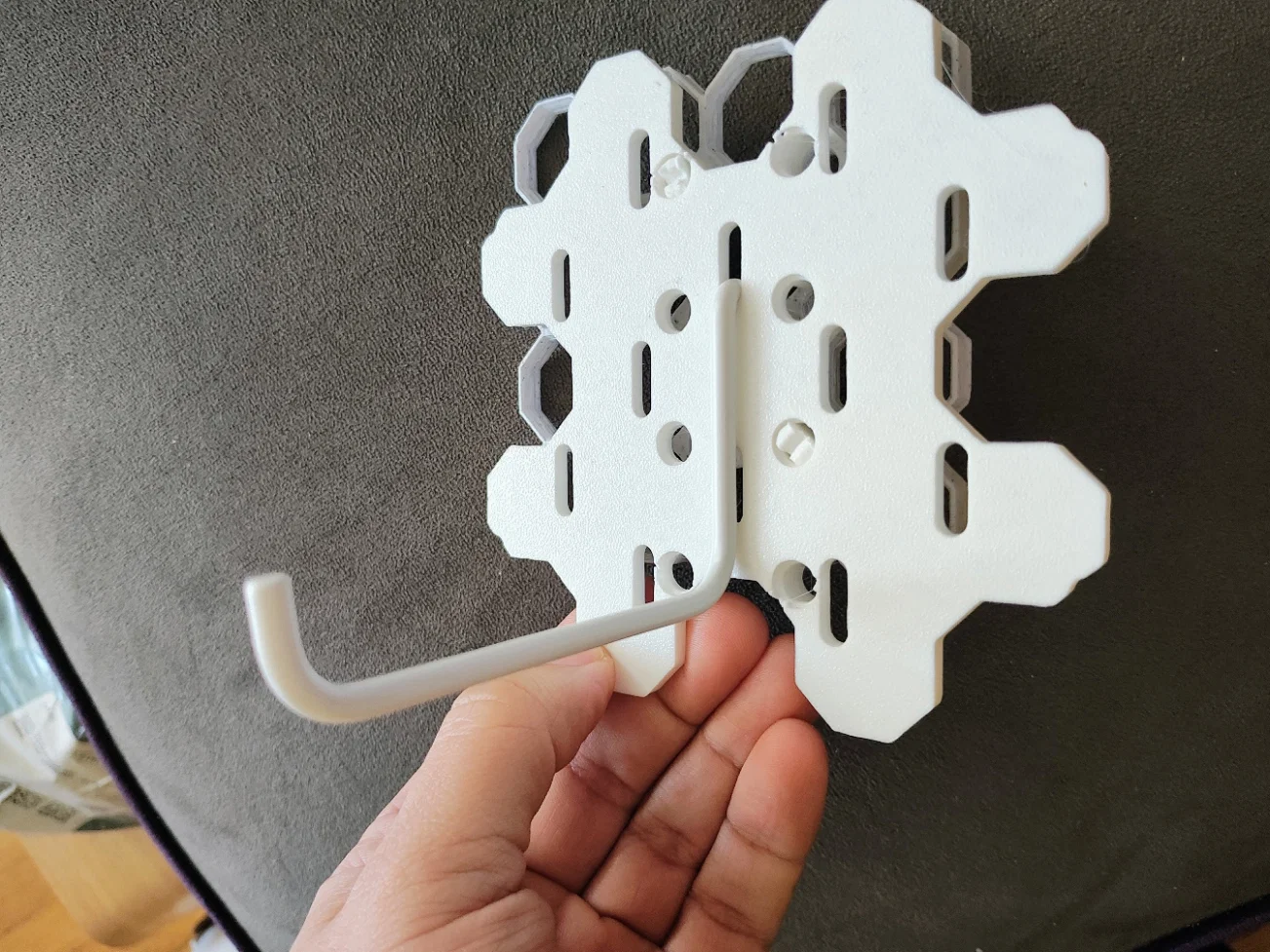

Các adapter này được gắn lệch ra khỏi mặt Multiboard để móc (hooks) của phụ kiện Skadis có thể trượt xuống phía sau adapter. Do Multiboard dày hơn so với tấm Skadis nên nếu không làm vậy thì không có giải pháp đơn giản nào khác.

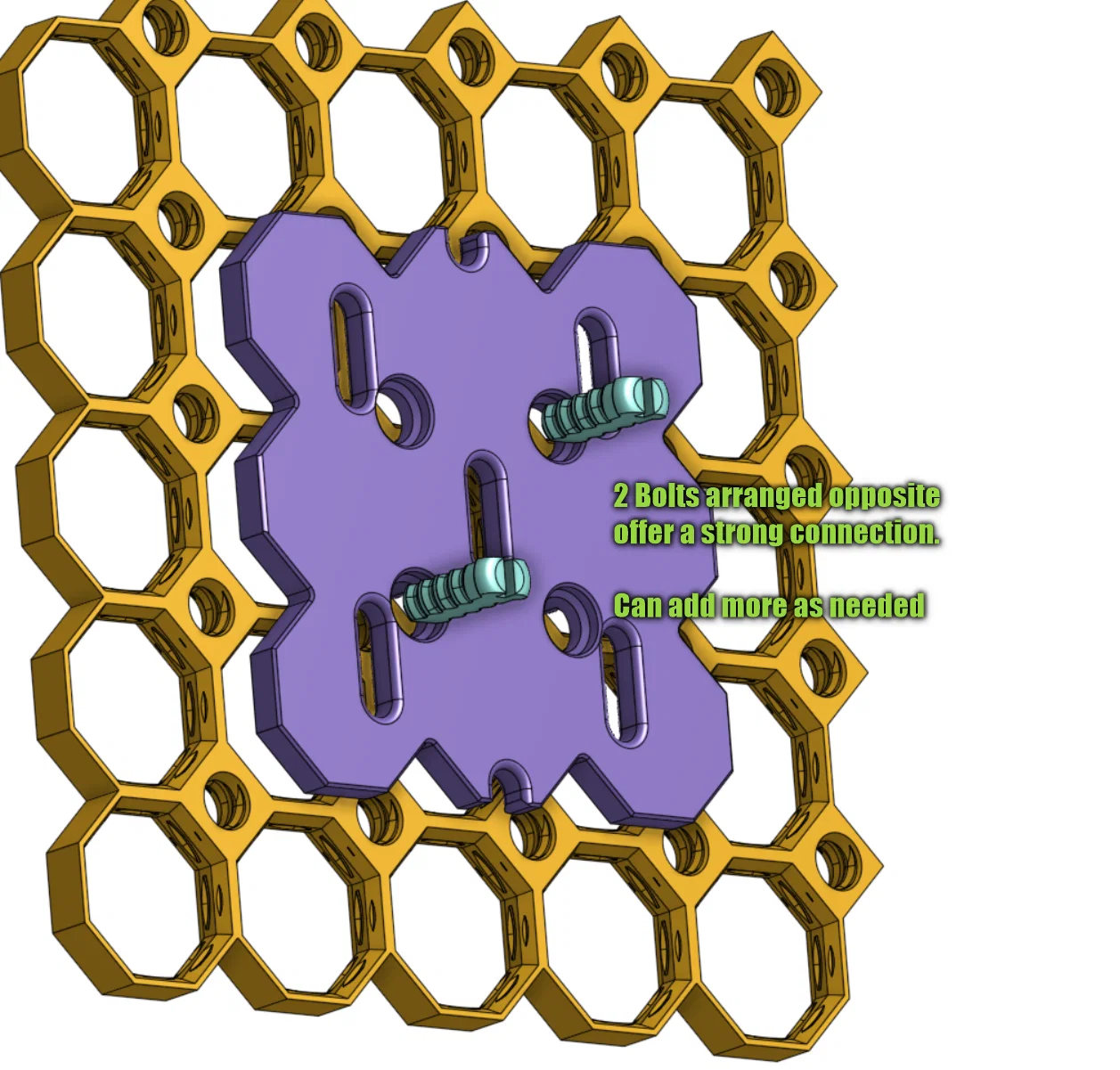

Để gắn các part này lên MultiBoard, bạn sẽ cần tối thiểu 2 con bolt đi kèm, đặt chéo góc đối diện nhau. Thường thì 2 bolt đã rất chắc, nhưng nếu bạn muốn dùng thêm nữa thì cũng không hại gì.

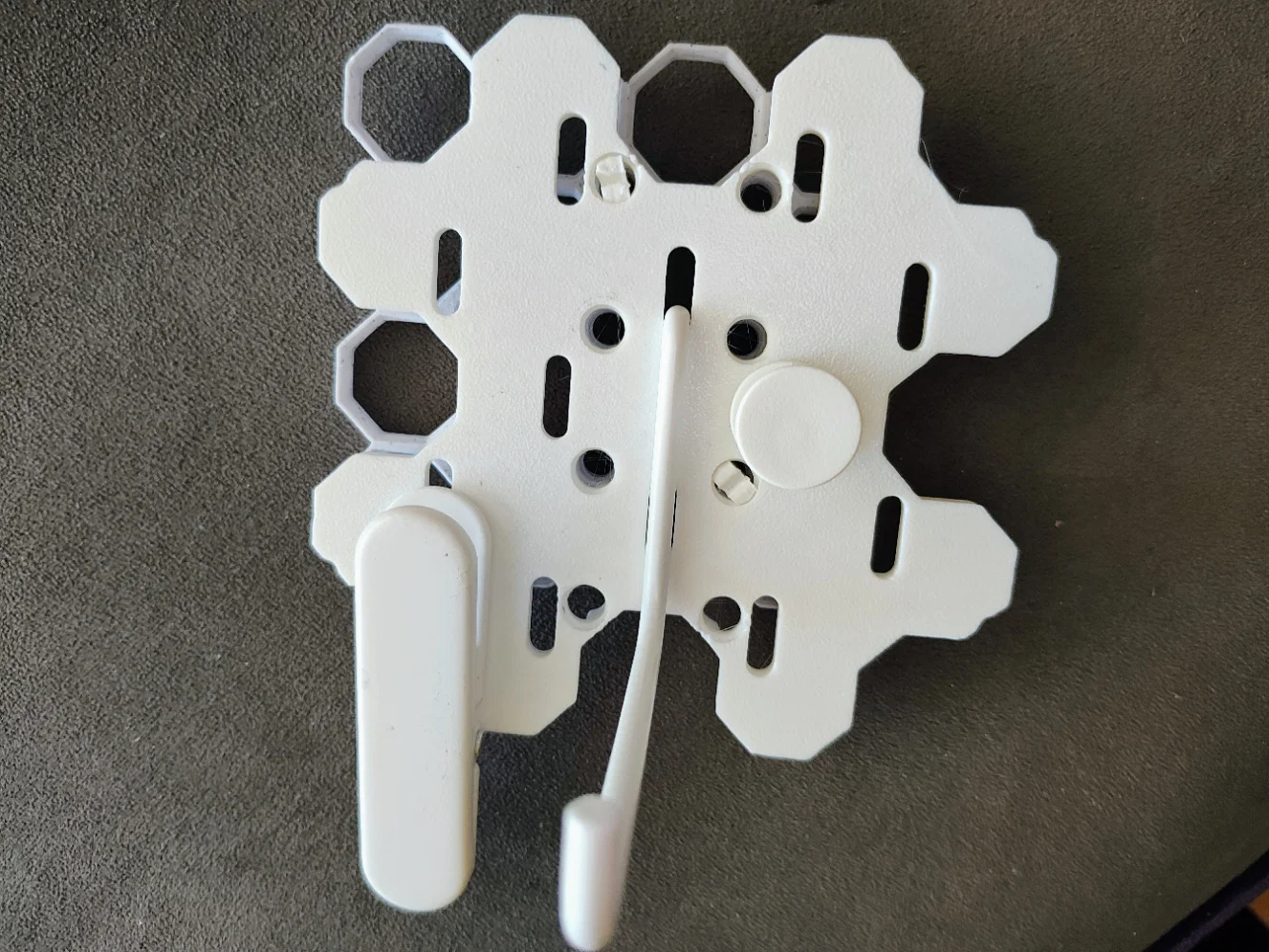

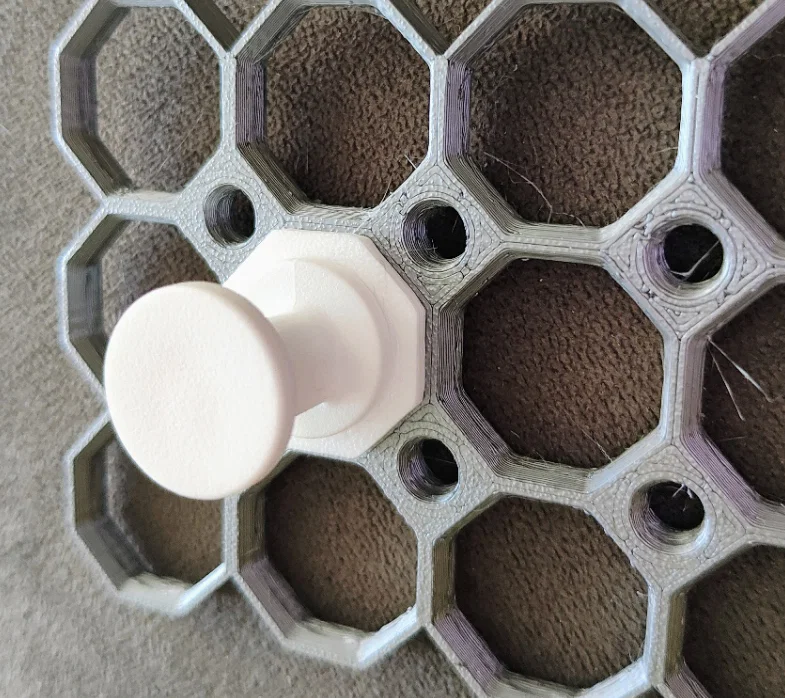

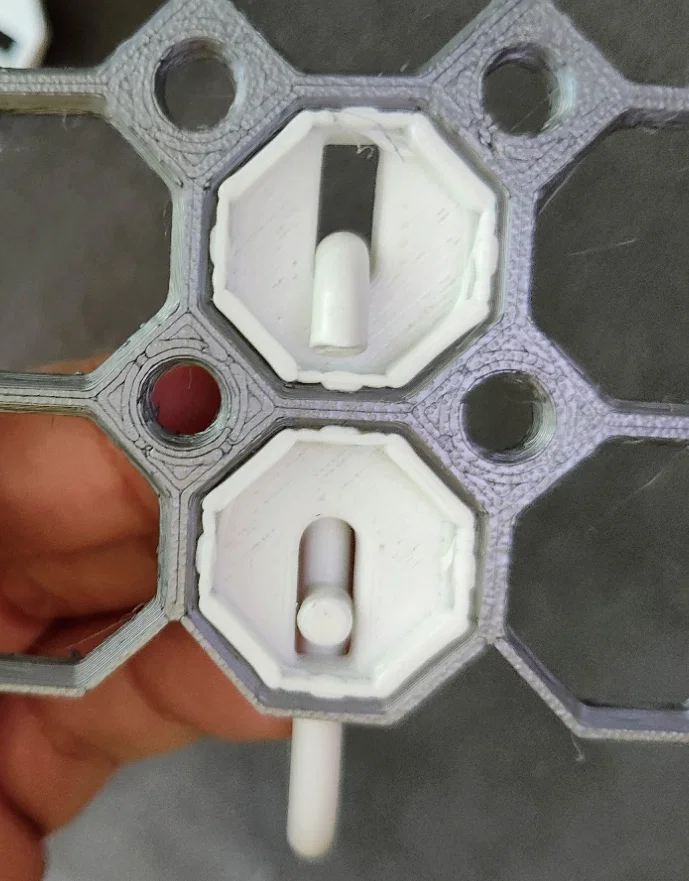

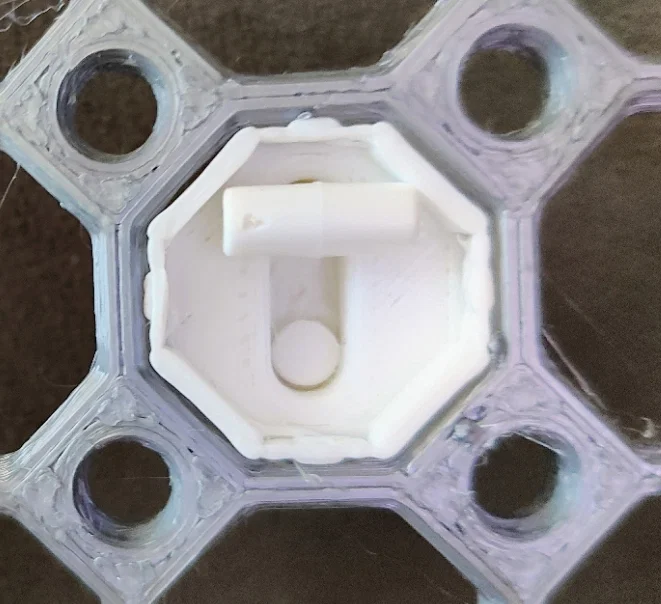

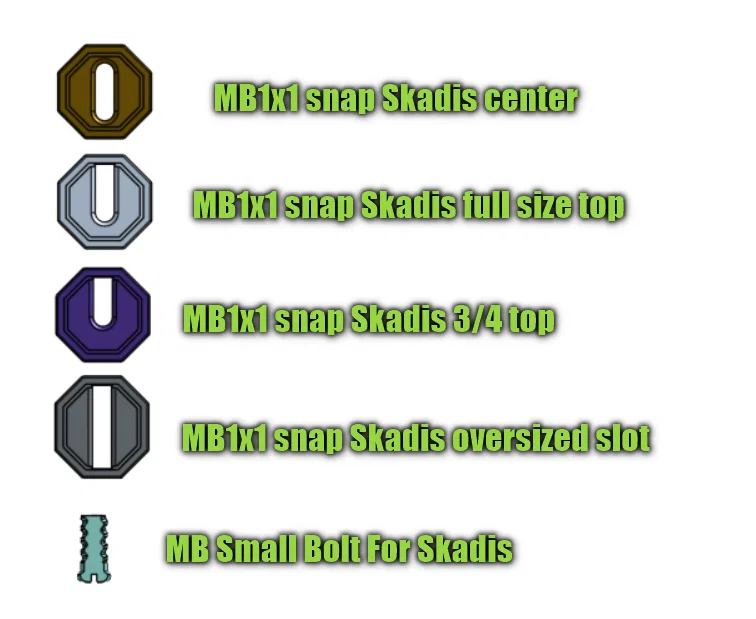

Bản phát hành này cũng bao gồm một số Skadis snaps nằm “flush” (sát mặt) hơn khi dùng với Multiboard. Mấy cái này bị giới hạn ứng dụng hơn một chút nhưng vẫn có thể dùng cho móc 1 slot và 2 slot chẳng hạn.

Mẫu này được tạo bằng OnShape: https://cad.onshape.com/documents/929e3e290fff8b112bfa3cb5/w/f45e4e8b587b911fb7e6761e/e/3a6d0e6832fd8e80c626021f?renderMode=0&uiState=65f9fdde05a2a05c1be376e3
