Model chi tiết IKEA SKÅDIS Full Assembly (Design Resources)

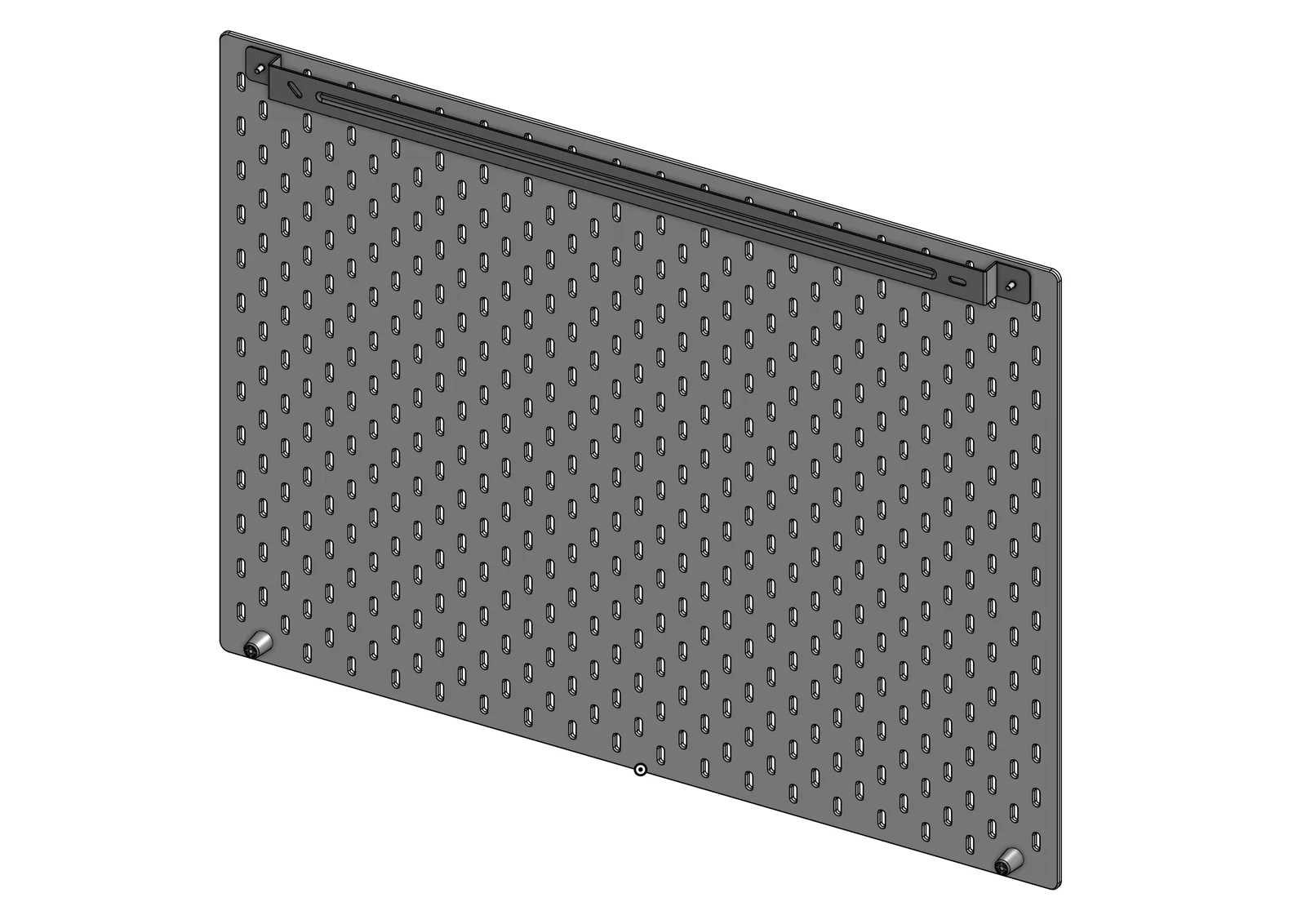

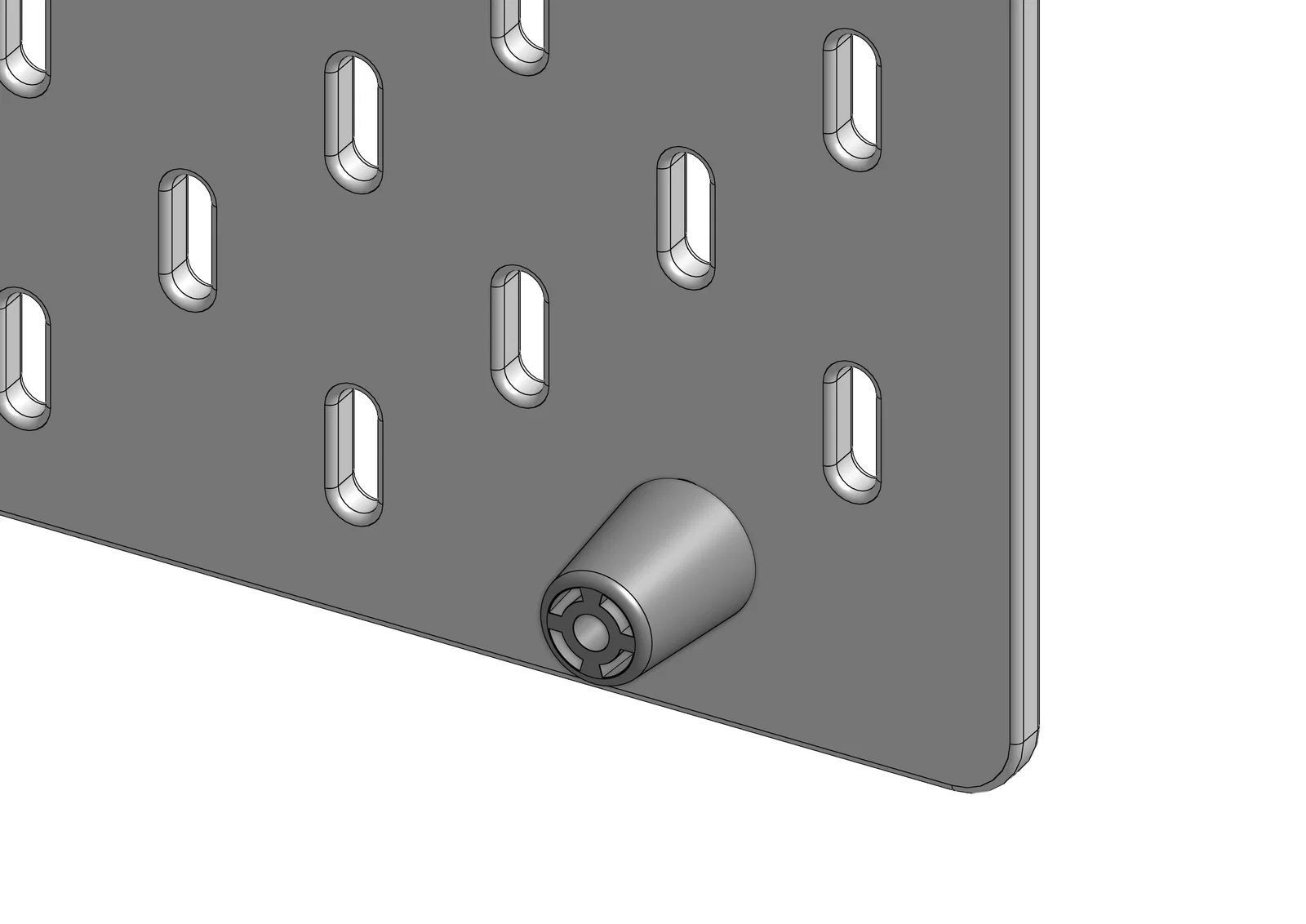

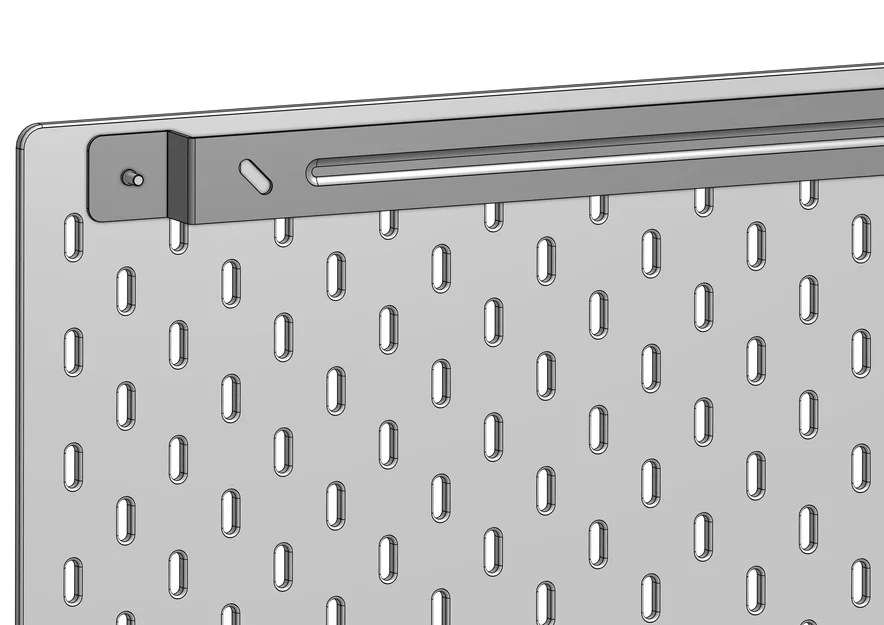

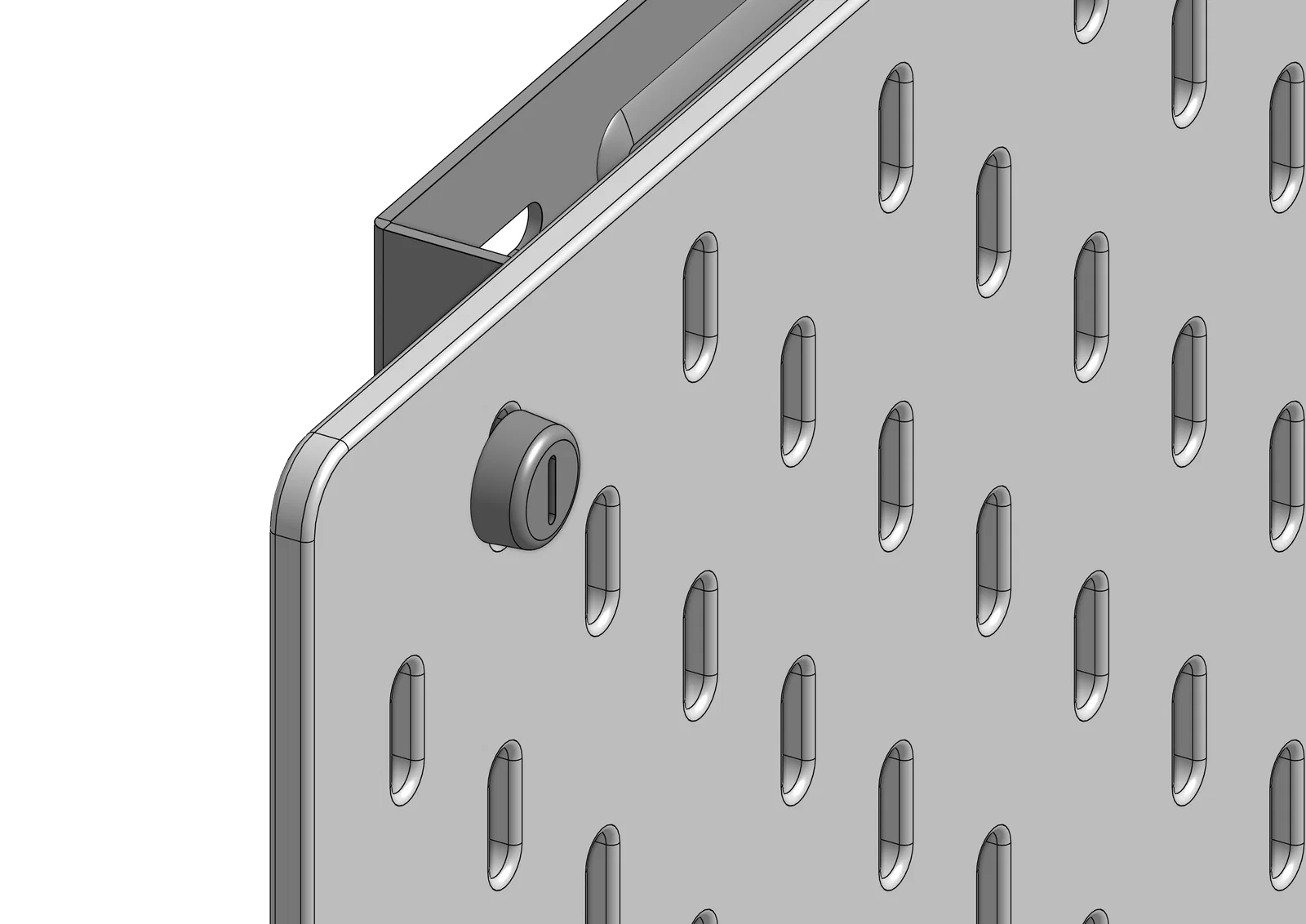

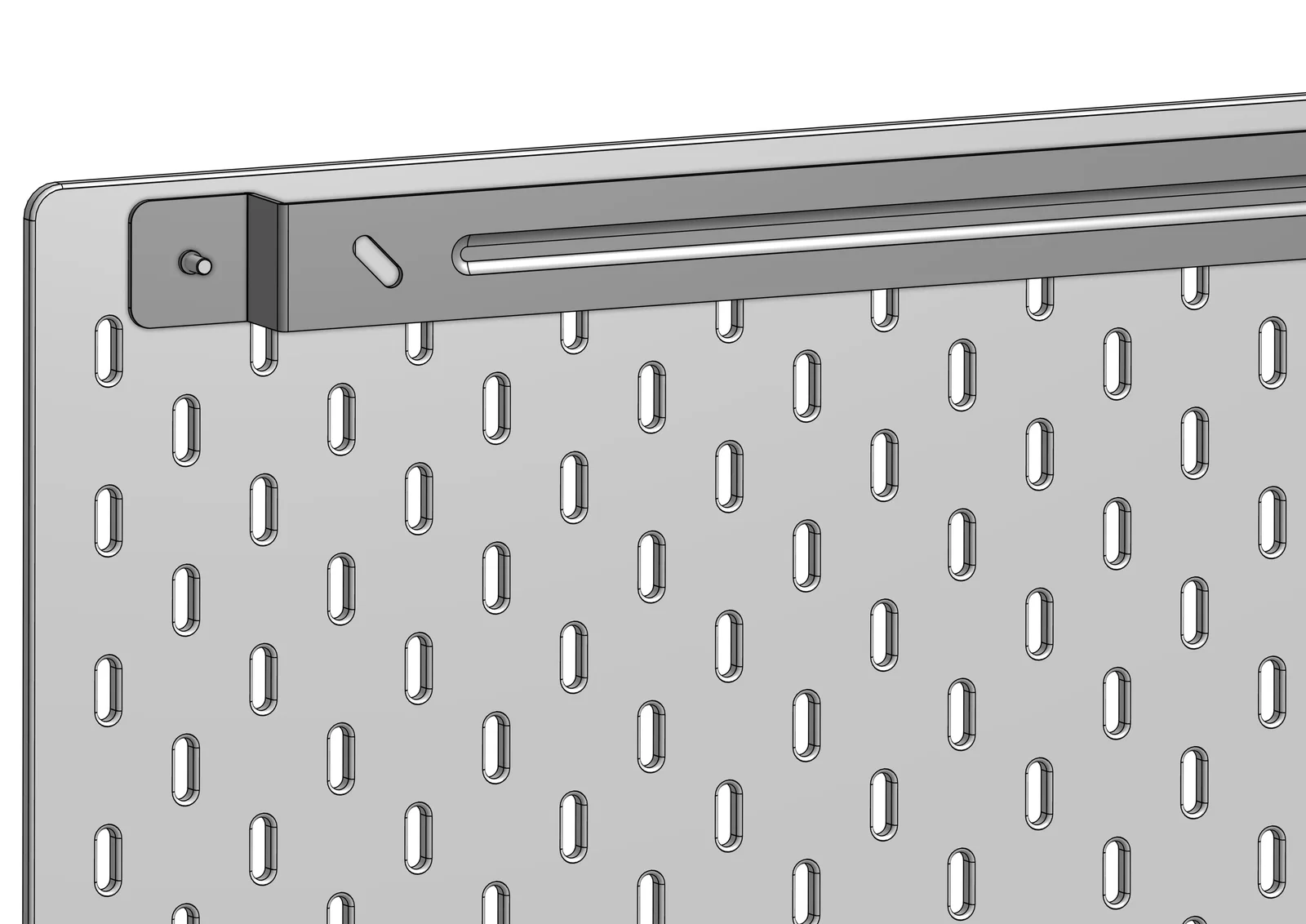

Đây là các model chi tiết của IKEA SKÅDIS / pegboard UPPSPEL với đầy đủ các kích thước tiêu chuẩn. Bộ này gồm có tấm pegboard, ngàm/khung gắn (mounting bracket), ốc (screws) và các cục kê (standoffs).

Bạn có thể dùng các model này trong CAD assemblies để dựng render, trưng bày các phụ kiện custom của bạn, lên bố cục pegboard, quy hoạch nội thất căn hộ, v.v.

Lưu ý: Đây là tài nguyên phục vụ thiết kế (design resources), mục đích là để dùng trong CAD cho assembly và tham khảo hình dáng trực quan. Bạn có thể in được một vài model, nhưng tụi này chưa được test và cũng chưa tối ưu cho việc in.

Update: bản thân cái board bởi @Impersonator_171748

Chi tiết

Mình cố gắng hết sức để dựng lại các bộ phận gốc chính xác nhất có thể dựa trên số đo lấy từ các tấm Skadis thật.

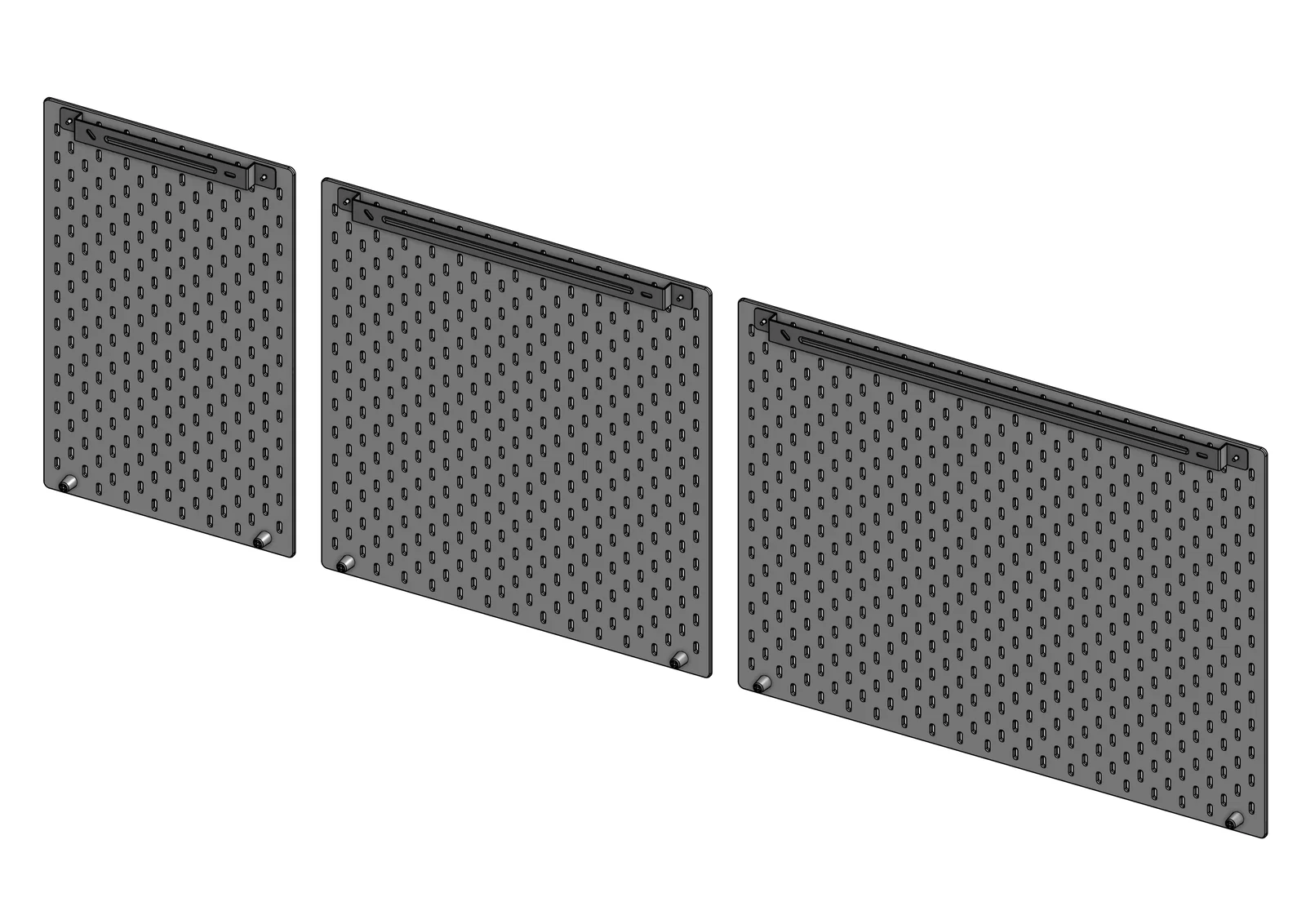

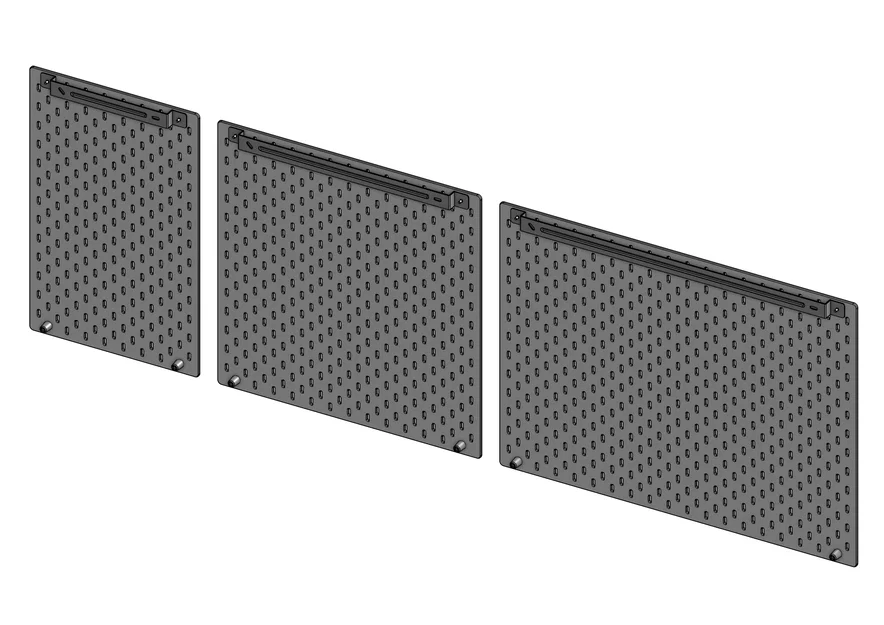

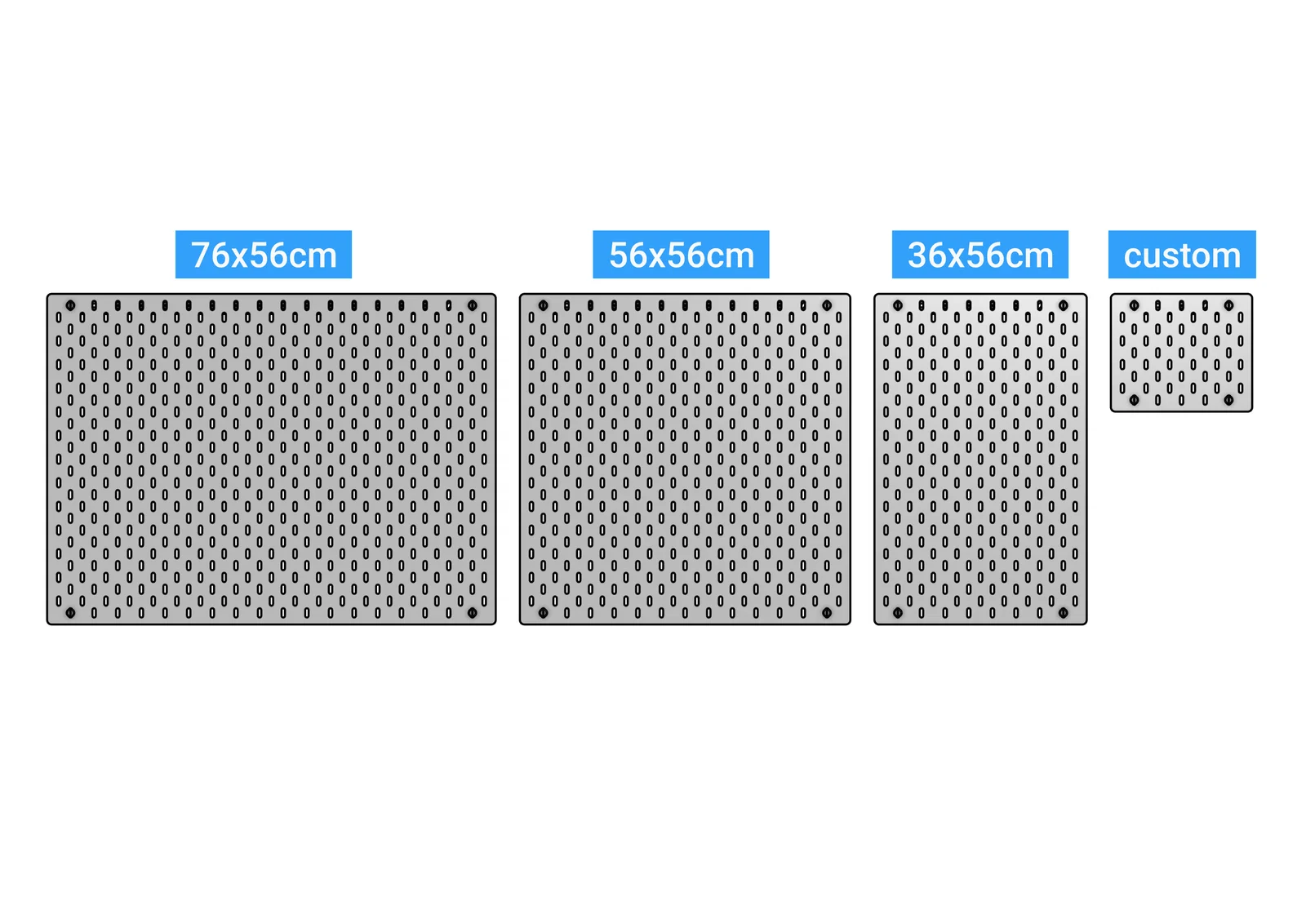

Kích thước có sẵn

Kích thước tiêu chuẩn

Bạn có thể tìm file STEP cho từng part riêng lẻ và full CAD assemblies trong tab “Files” cho các kích thước sau. Đây là những size mà bạn có thể mua pegboard từ Ikea.

• 76x56cm
• 56x56cm
• 36x56cm

Kích thước tuỳ biến

Bạn có thể tạo pegboard và mounting bracket với bất kỳ kích thước nào miễn phí trong Onshape. Bấm link bên dưới.

> CUSTOMIZE IN ONSHAPE <

Đổi cấu hình (configuration) ở thanh bên. Với size tuỳ biến, chọn “Custom” rồi chỉnh width và height.

Bấm chuột phải vào part bạn muốn xuất, rồi chọn “Export” trong menu ngữ cảnh.

Trong hộp thoại Export, chọn định dạng bạn cần. Nếu bạn chọn định dạng không có đơn vị như STL, nhớ chọn “Millimeter” ở mục “Units”.
