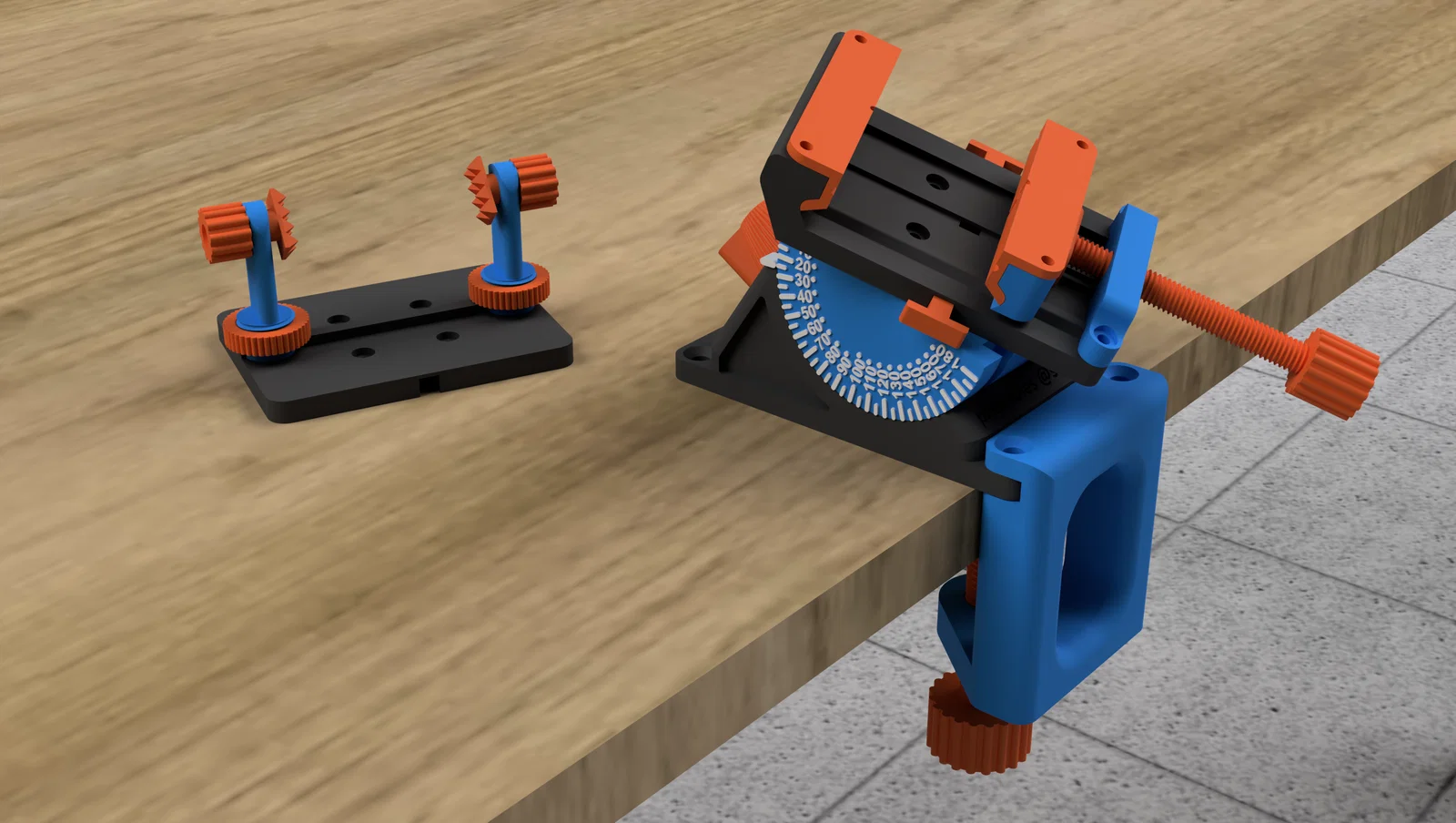

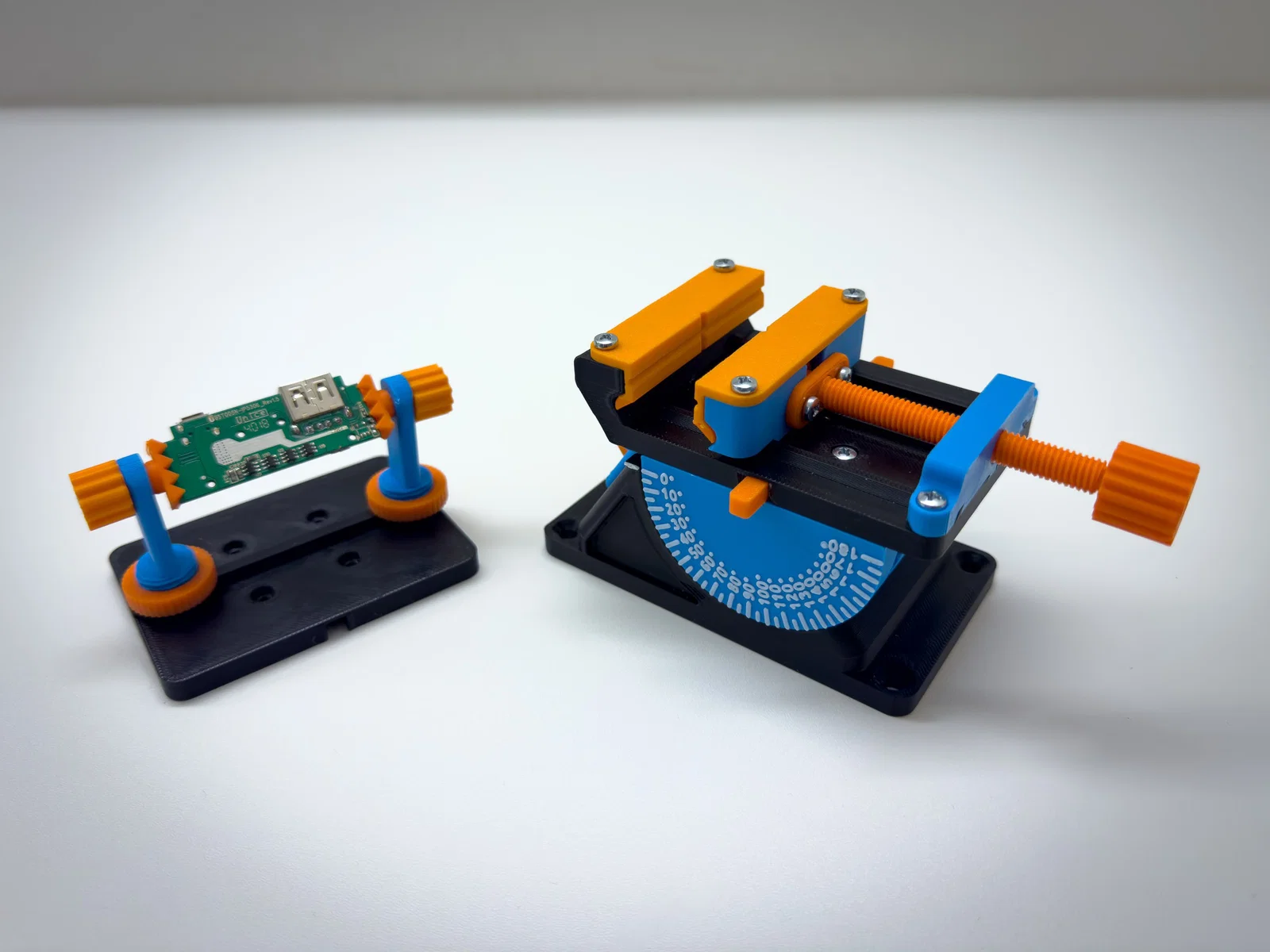

Ê-tô đa trục với các attachment thay đổi được

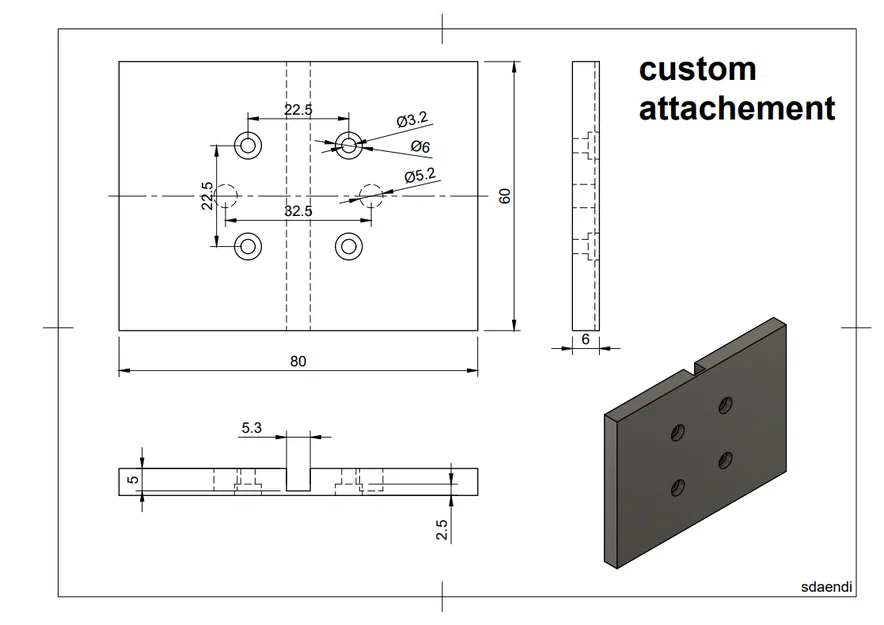

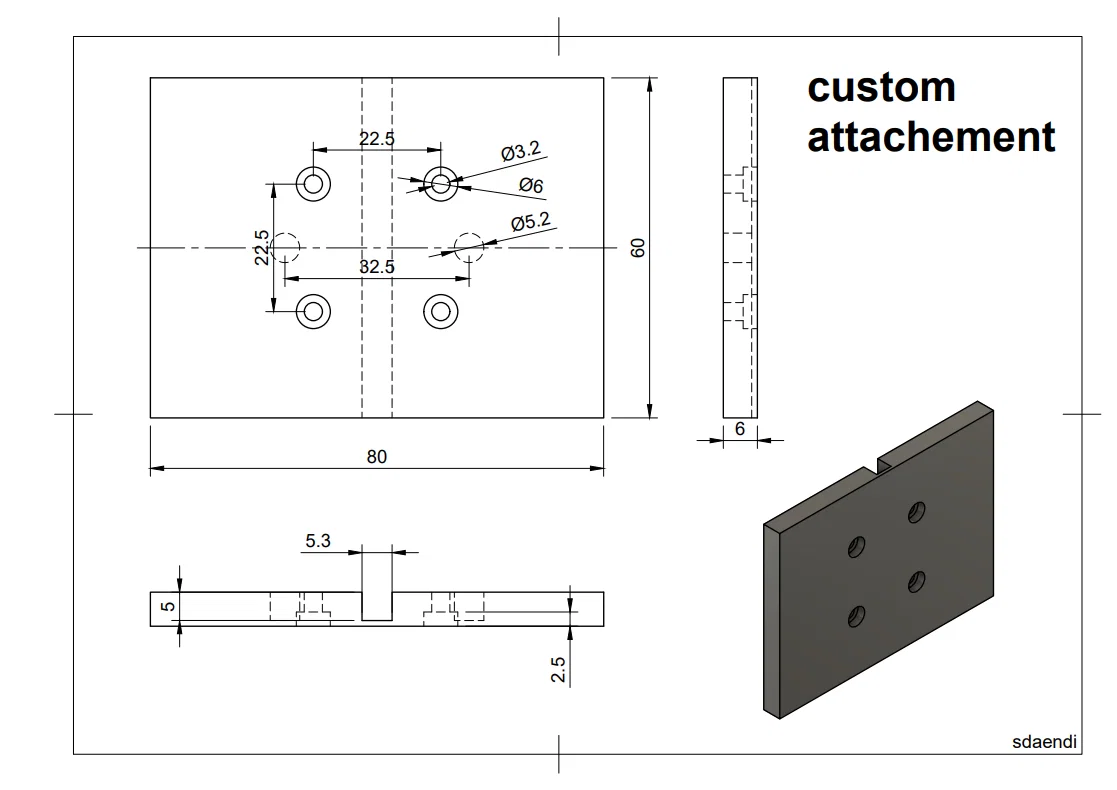

Cái ê-tô này có thể chỉnh được 2 góc khác nhau và có nhiều bộ attachment để bạn thay rất dễ. Nếu bạn không thích mấy attachment mình làm sẵn thì có thể tự làm cái của bạn, dựa theo bản vẽ kích thước dạng PDF trong phần files.

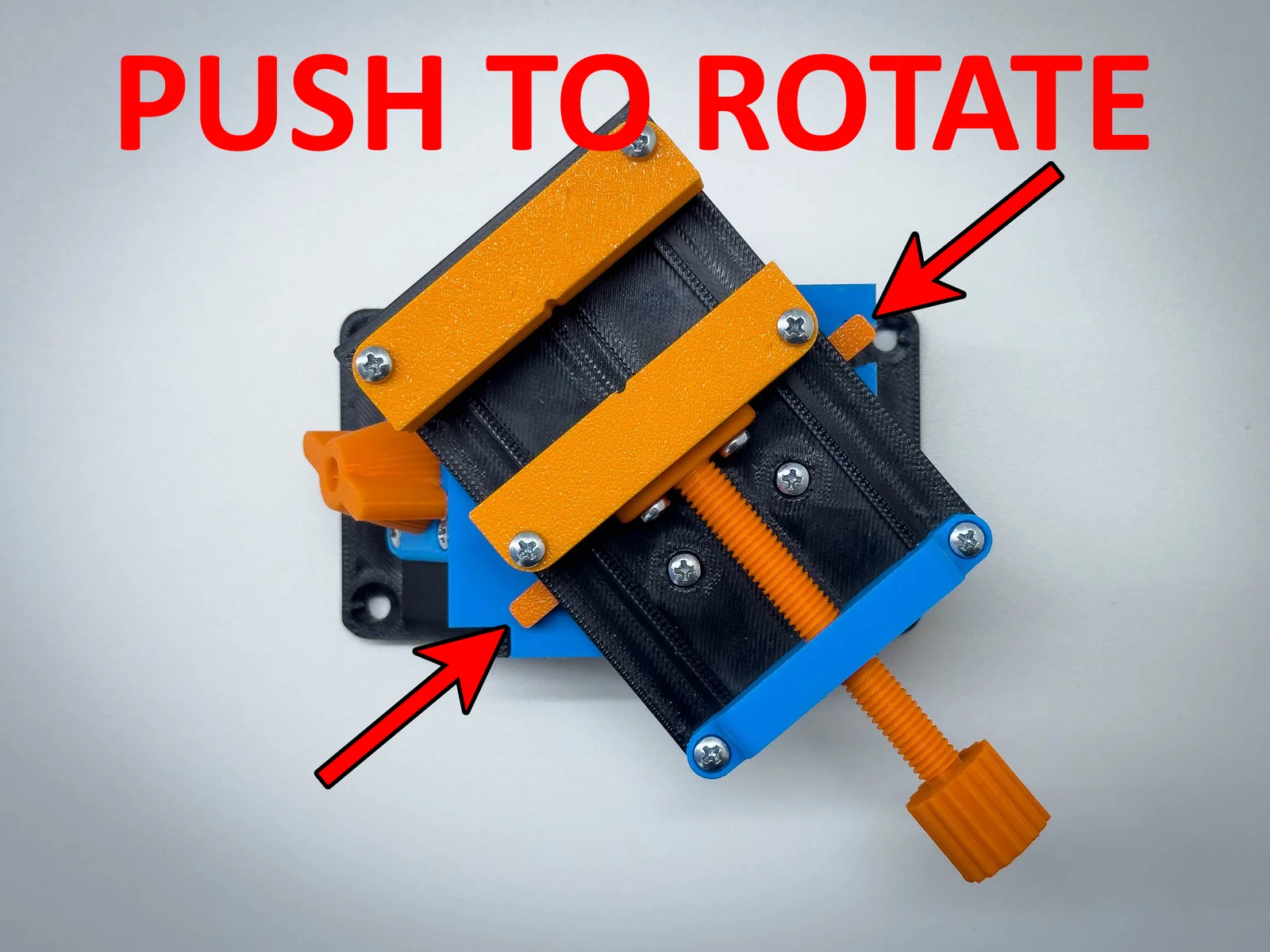

Để chỉnh góc theo chiều cao, bạn chỉ cần xoay nó; còn góc kia thì chỉnh bằng cách bấm 2 cái lẫy ở hai bên. Thả ra là nó tự khóa lại. (theo nấc 10°)

Tổng cộng cần khoảng 210g filament. (Main: 100g, PCB Attachment: 30g, Vise Attachment: 45g, Table holder: 35g)

Print settings:
Mình in toàn bộ với layer height 0.2mm. Tất cả chi tiết đã được đặt đúng hướng, và những phần cần support đều có ghi chú support. Có 2 chi tiết nhỏ cần infill 100%, cũng đã được đánh dấu. Ở phần Angle Main, bạn có thể đổi màu tại độ cao mà phần chữ (font) thay đổi.

Parts that cannot be printed:
Main: 10 ốc M3x10mm, lò xo 5x20mm.
Table Holder: 2 ốc M4x20mm
PCB Attachment: 2 ốc M3x10mm
Vice Attachment: 9 ốc M3x10mm

Hướng dẫn lắp ráp:

Main:
1. Đầu tiên, lắp bánh răng (gear wheel) và thanh (rod) vào phần main như trong hình.

2. Sau đó bắt ốc nắp (cover) và phần tay xoay (turner).

3. Đẩy phần main angle vào và xoay bánh xe cho tới khi nó thẳng.

4. Gắn rotator và holder vào rồi bắt ốc, đừng siết quá chặt: phải giữ chắc nhưng vẫn xoay/di chuyển được.

5. Cuối cùng lắp 2 cái kẹp (clamps) vào và móc 1 lò xo căng giữa chúng.

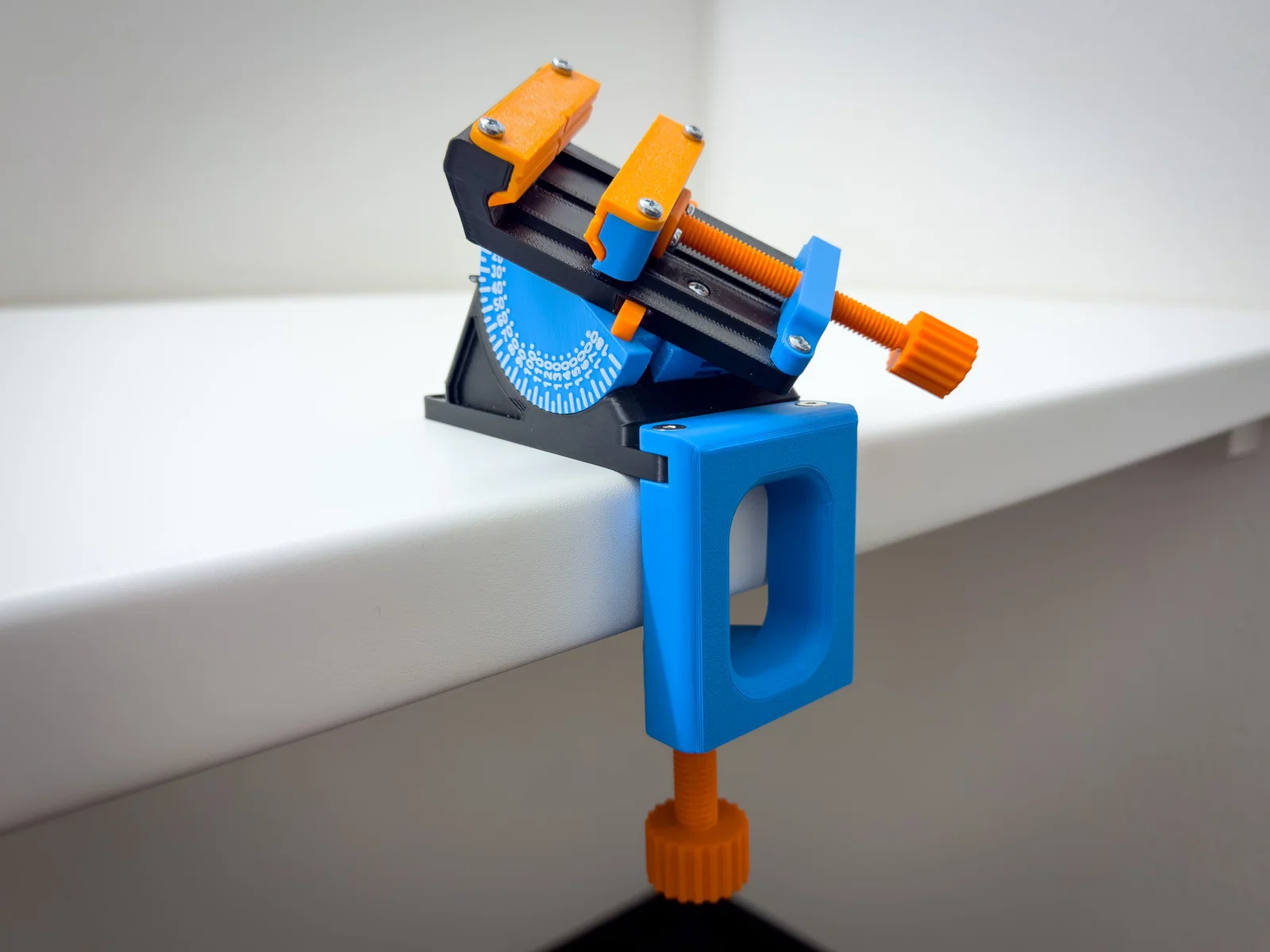

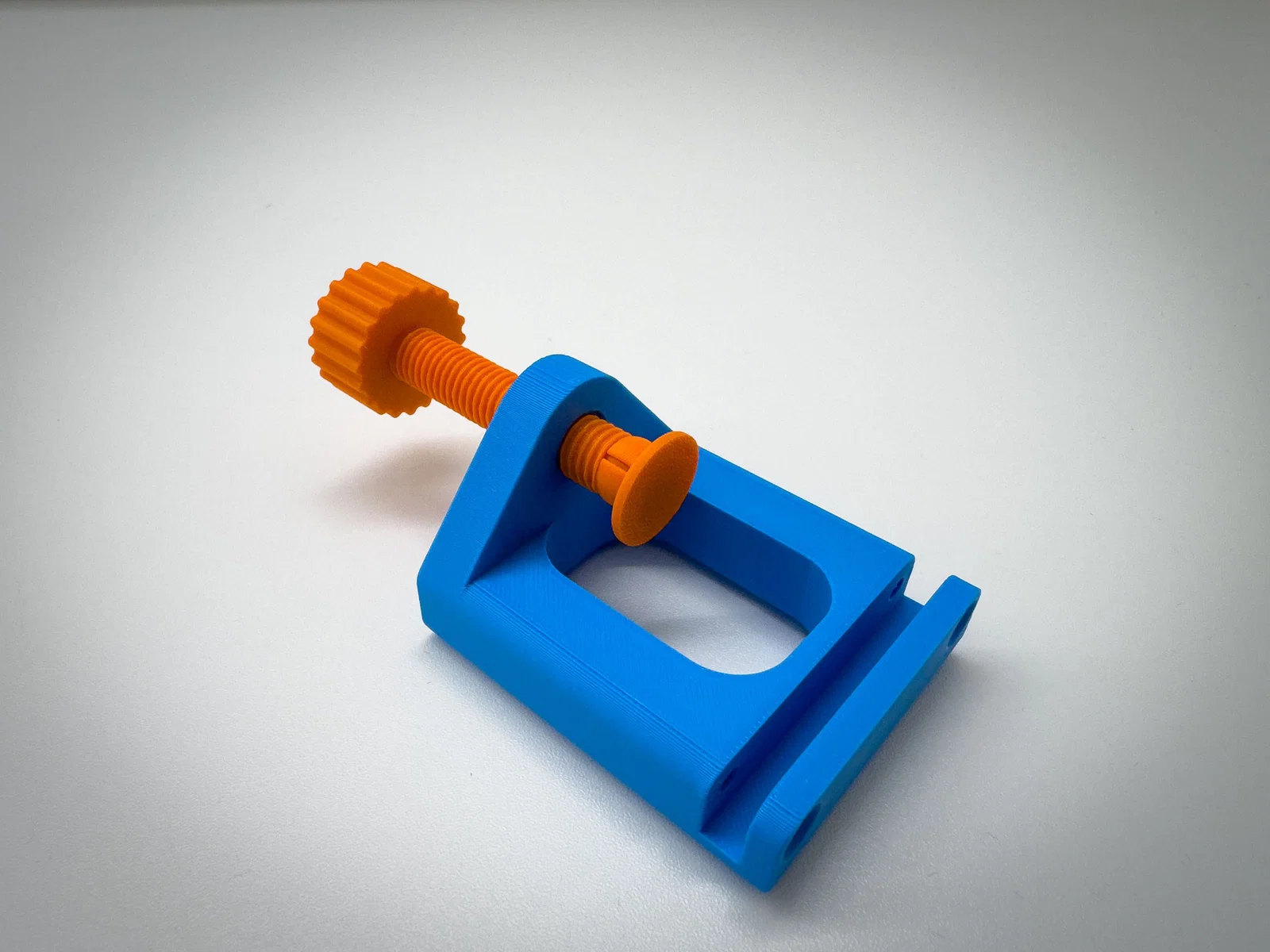

Table holder:
Trước hết vặn ốc vào chi tiết, rồi vặn cái kẹp (clamp) lên đó, sau đó bắt nó vào phần main bằng 2 ốc M4.

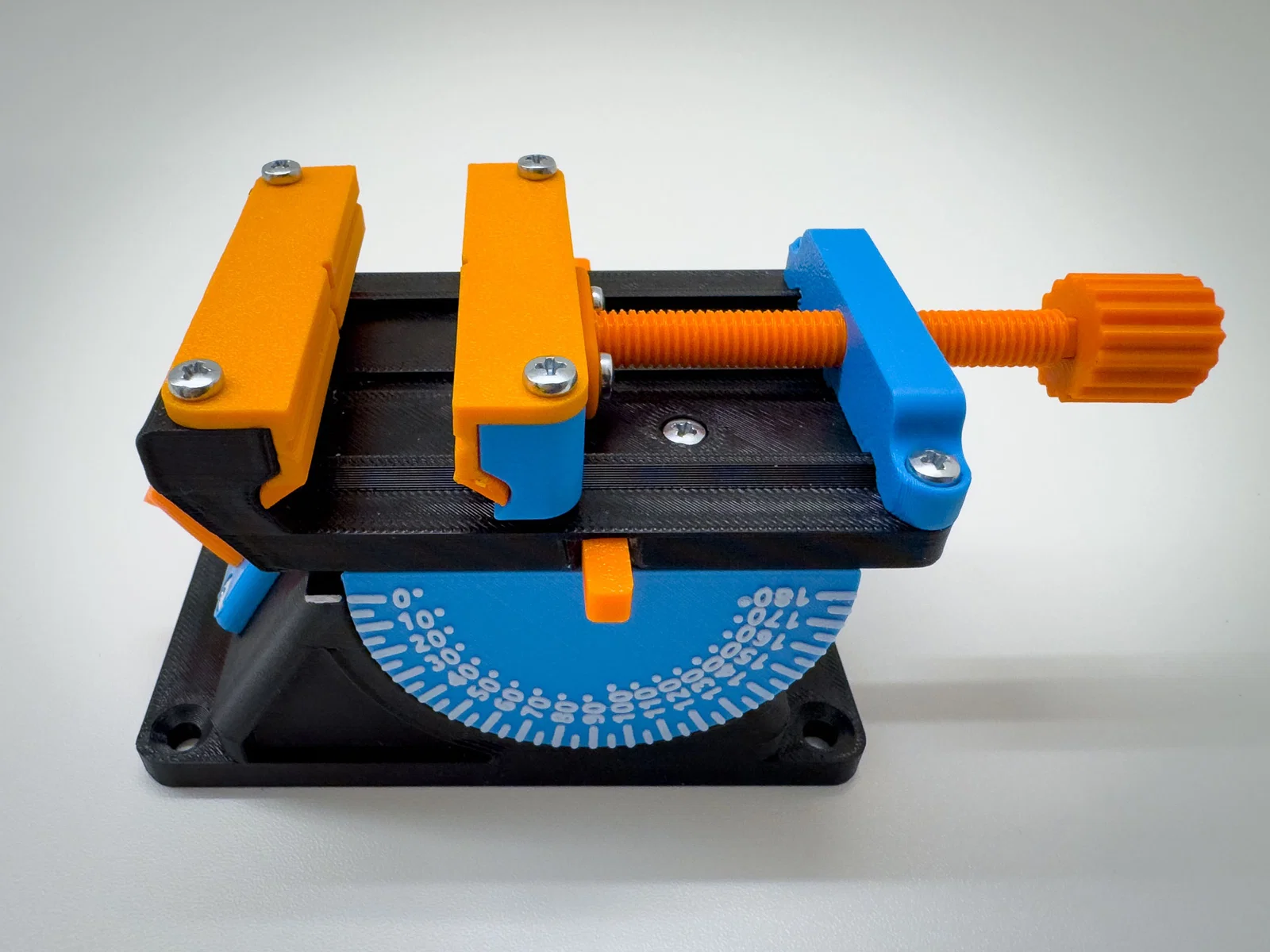

Vice Attachment:
1. Lắp cover vào con ốc, rồi vặn nó vào chi tiết như trong hình và gắn wheel lên.

2. Sau đó đưa vào pusher và cố định cover bằng 2 con ốc.

3. Bây giờ lắp vào plate và bắt 3 con ốc như trong hình.

4. Cuối cùng bắt 2 cái cover lên.

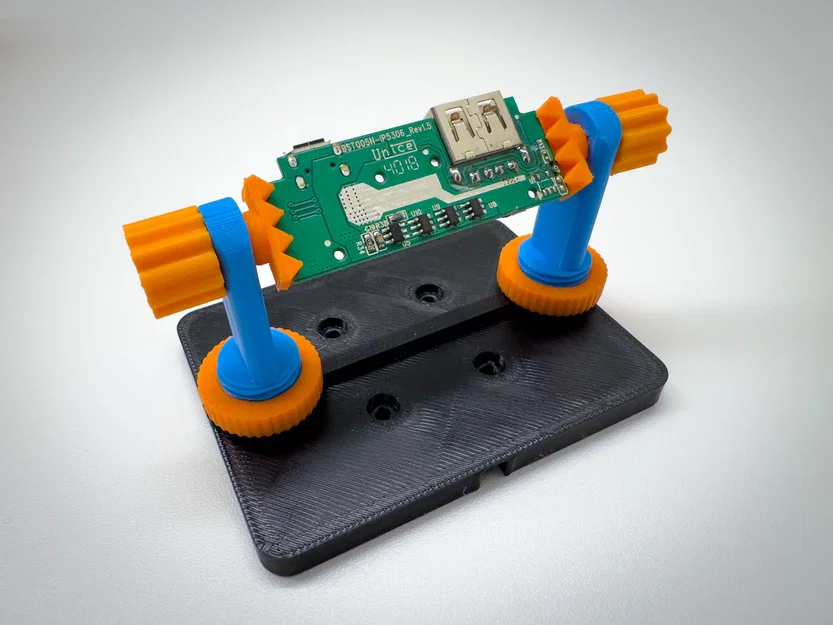

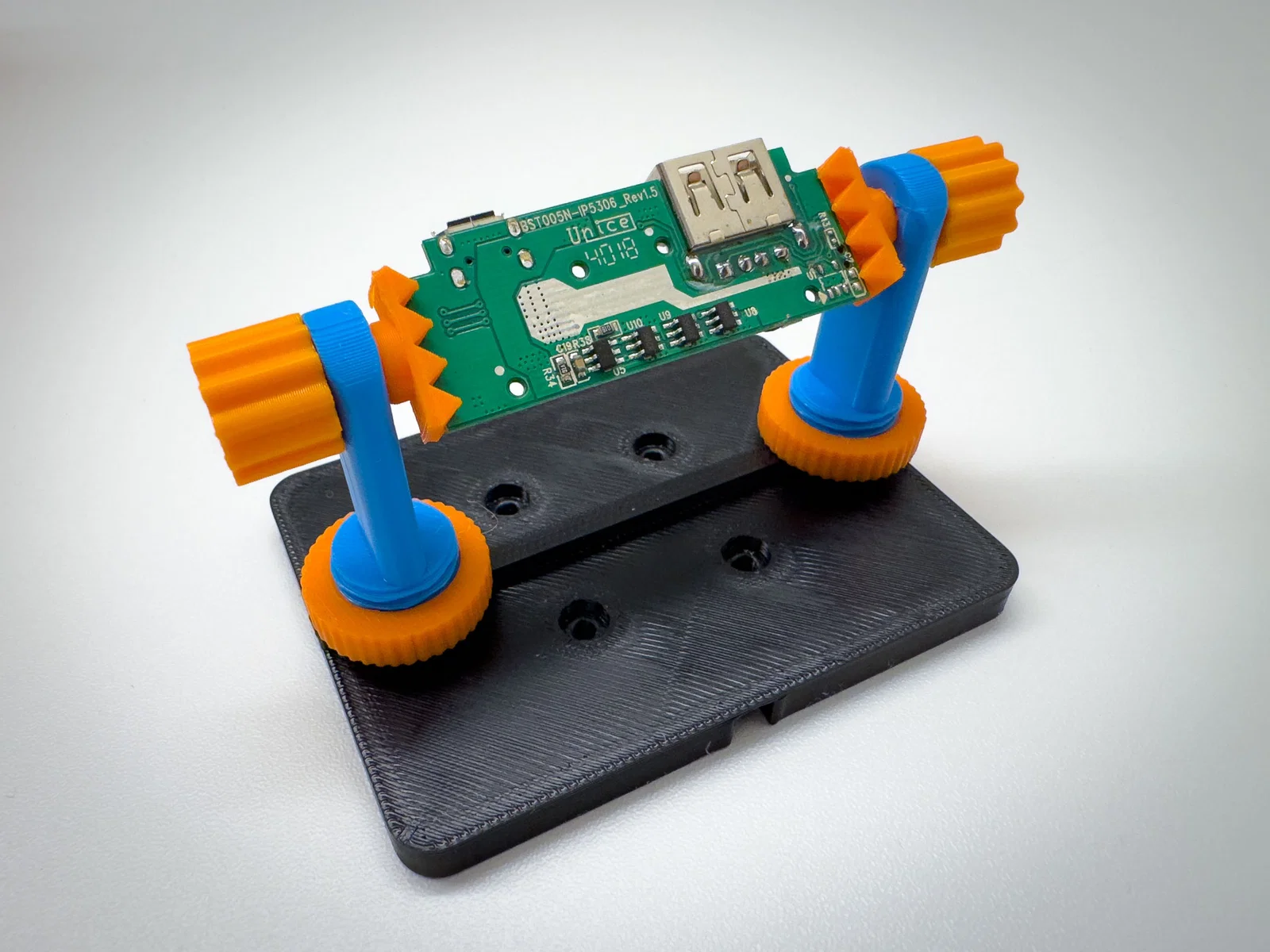

PCB attachment: (thiết kế lấy cảm hứng từ squinn)
Bắt ốc lắp lại như trong hình (nhớ gắn và bắt ốc cho wheel).

Finish:
Bắt attachment bạn muốn dùng bằng 4 con ốc.
