Tân trang HyperCube Evolution (HEVO) 2022

Sau 2 năm dài hoạt động khá vất vả, mình quyết định con HEVO của mình cần được chăm sóc lại một chút (TLC).

Trong đợt refurbishment này, mình đã “Klipperise” HEVO nên cũng phải chỉnh sửa lại thiết kế hộp điện (Electronics Enclosure). Việc đi dây trên HEVO trở nên dễ hơn nhiều khi không còn dùng màn hình.

Các phần mình đã chỉnh sửa gồm:

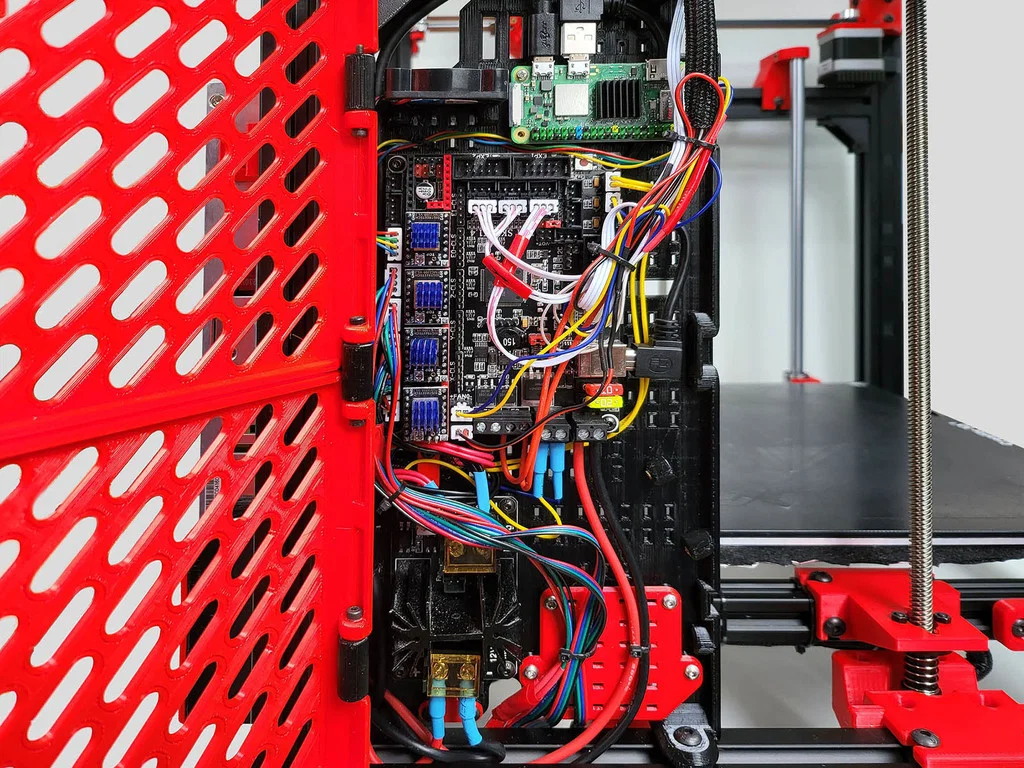

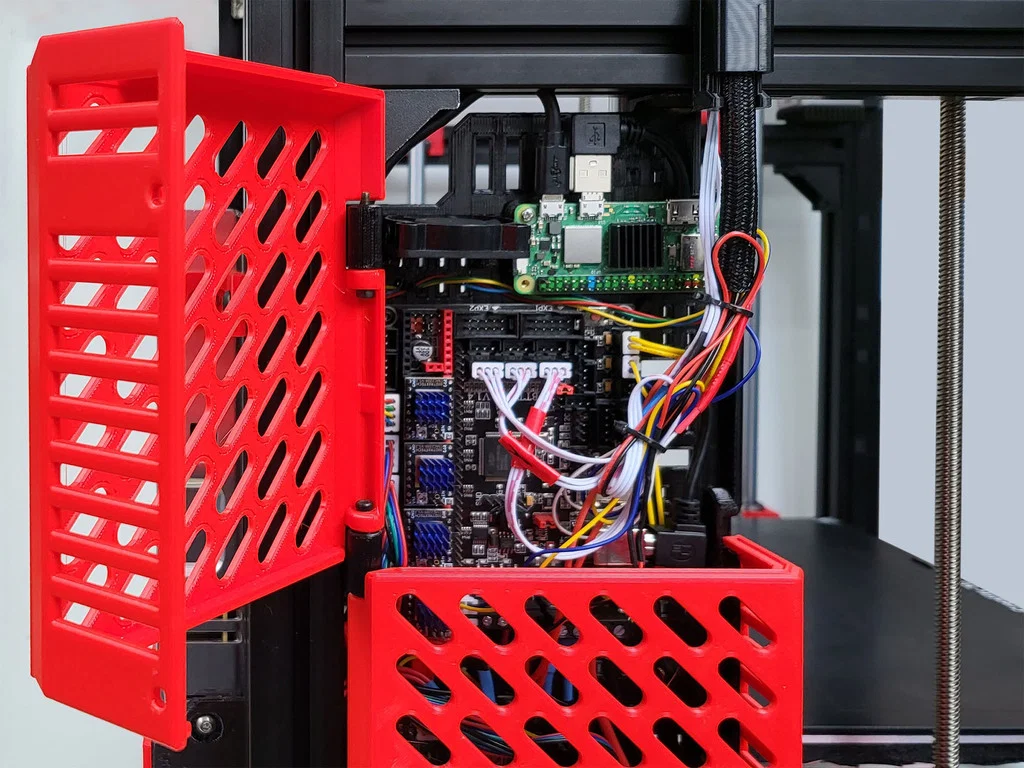

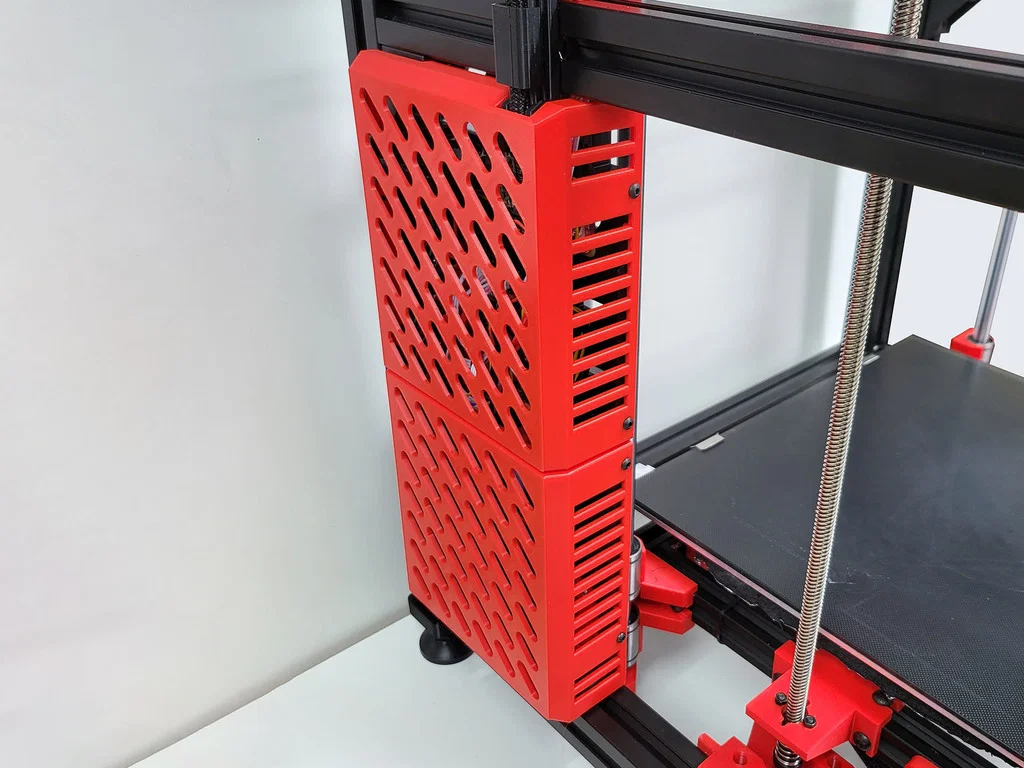

1. Hộp điện (Electronics Enclosure) dễ thao tác/tháo lắp.

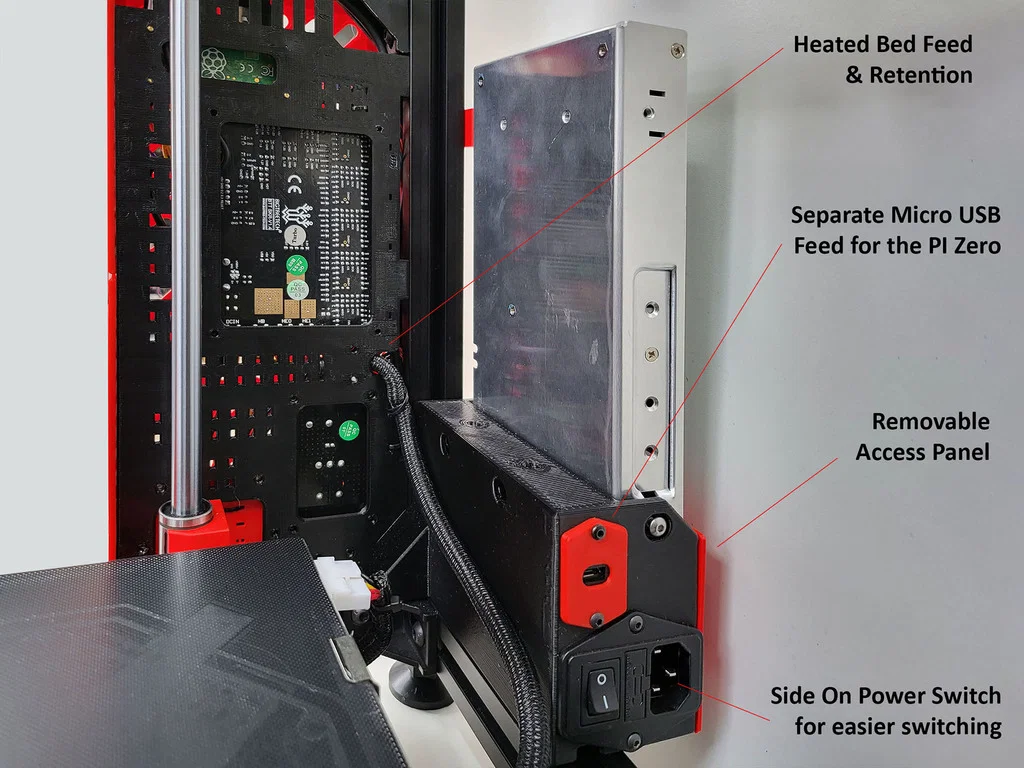

2. Giá đỡ PSU kèm đường cấp USB riêng (nếu cần).

3. Hệ clip quản lý dây để gom gọn cáp chạy dọc theo các rãnh của extrusion.

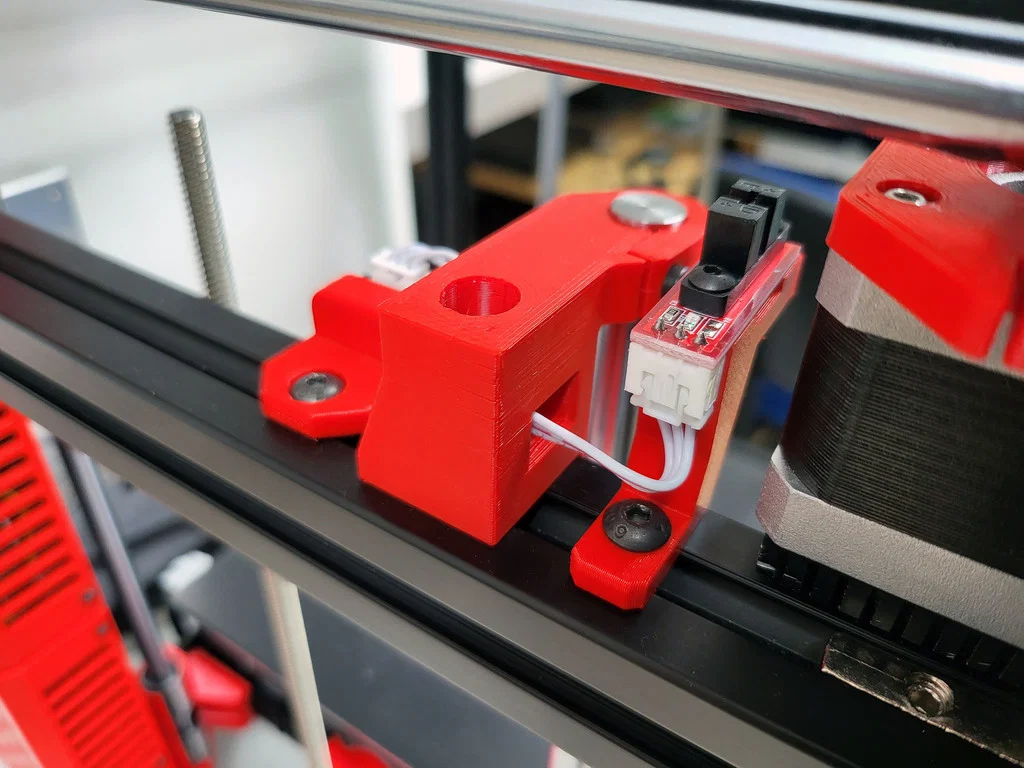

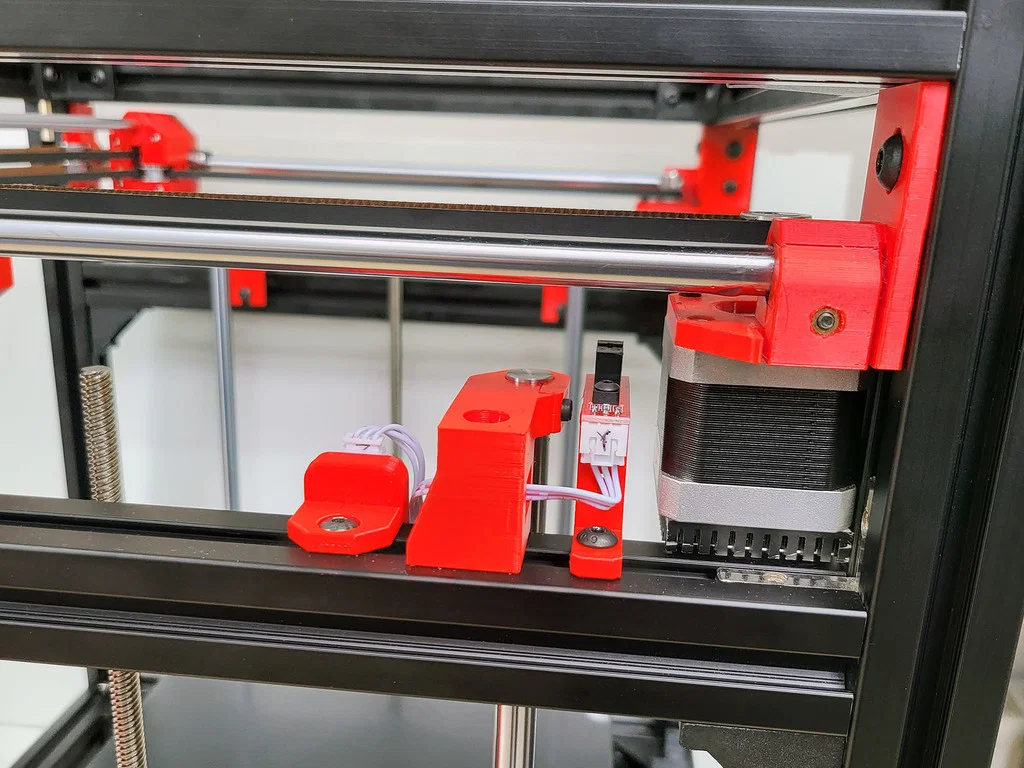

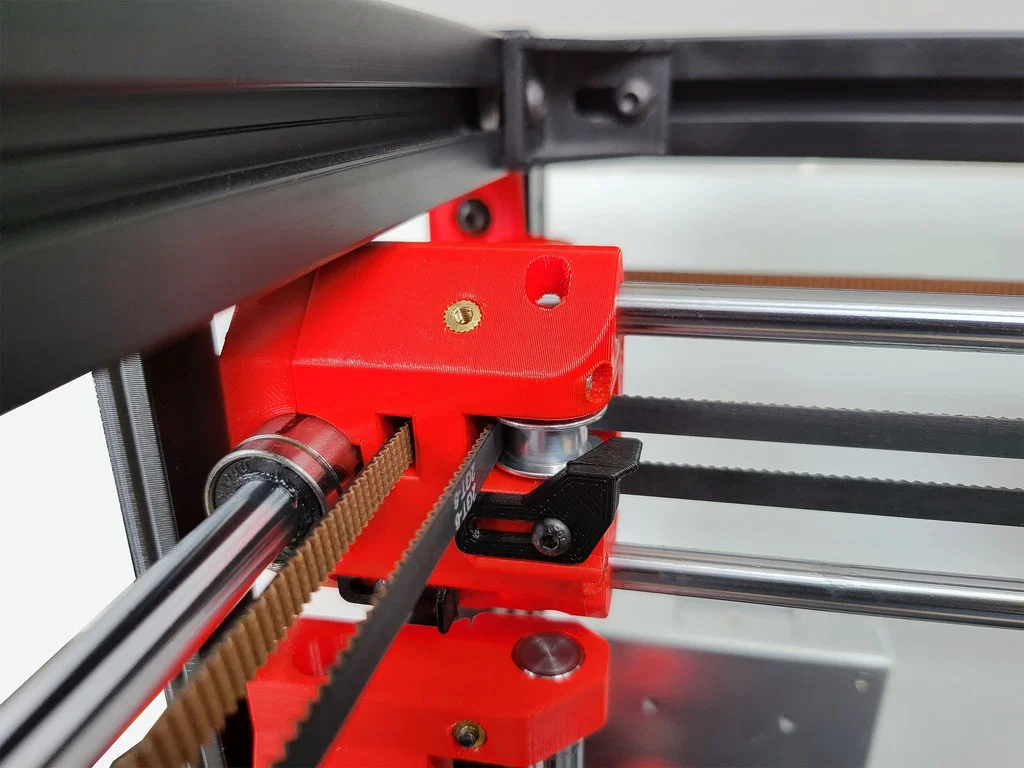

4. Bát gắn linear rail trục Z đã chỉnh sửa để chừa đường luồn dây cho End Stop.

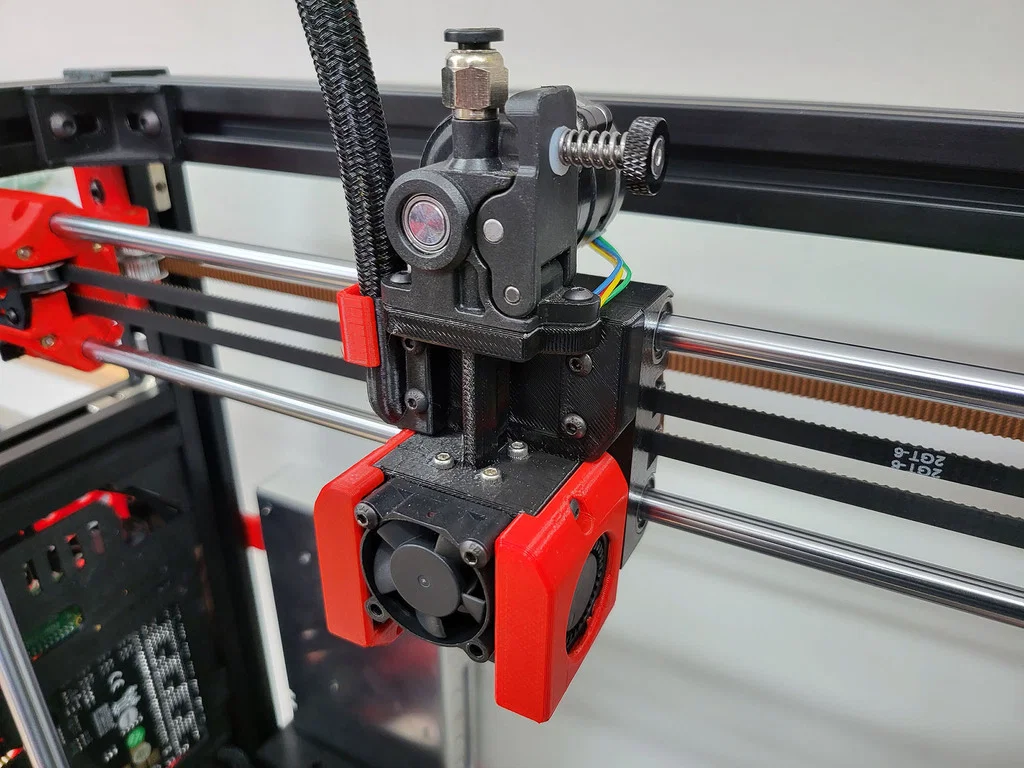

5. Ngàm gá hotend dạng linh hoạt mới, có nhiều điểm bắt vít thay vì dùng ty ren 3mm.

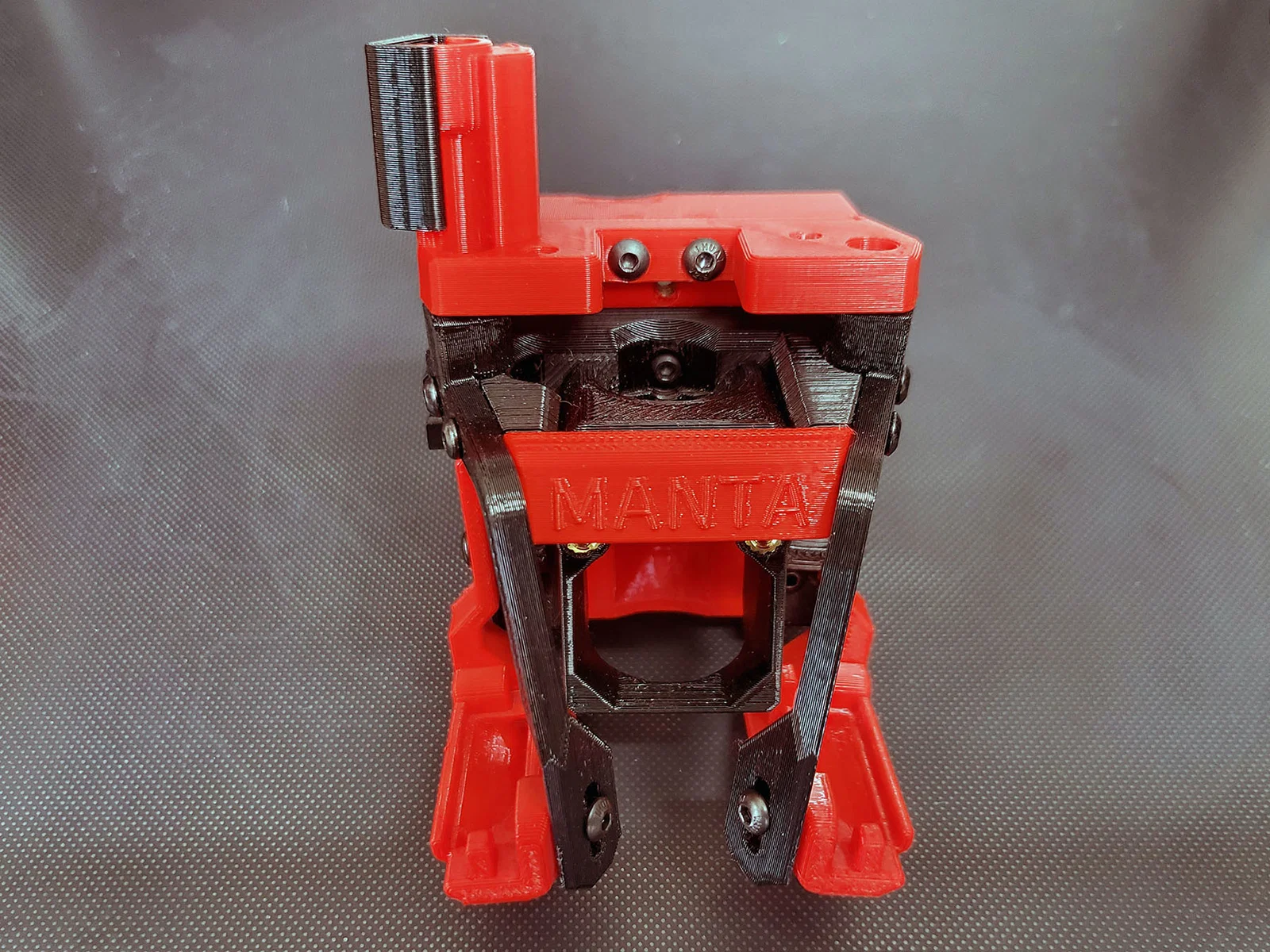

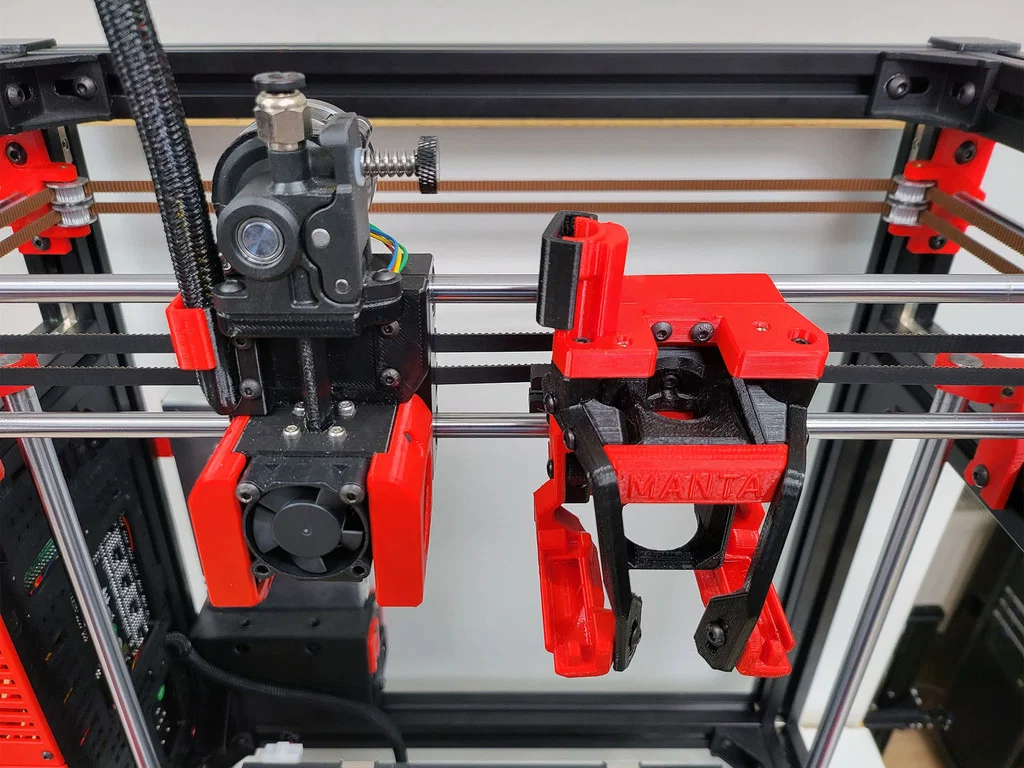

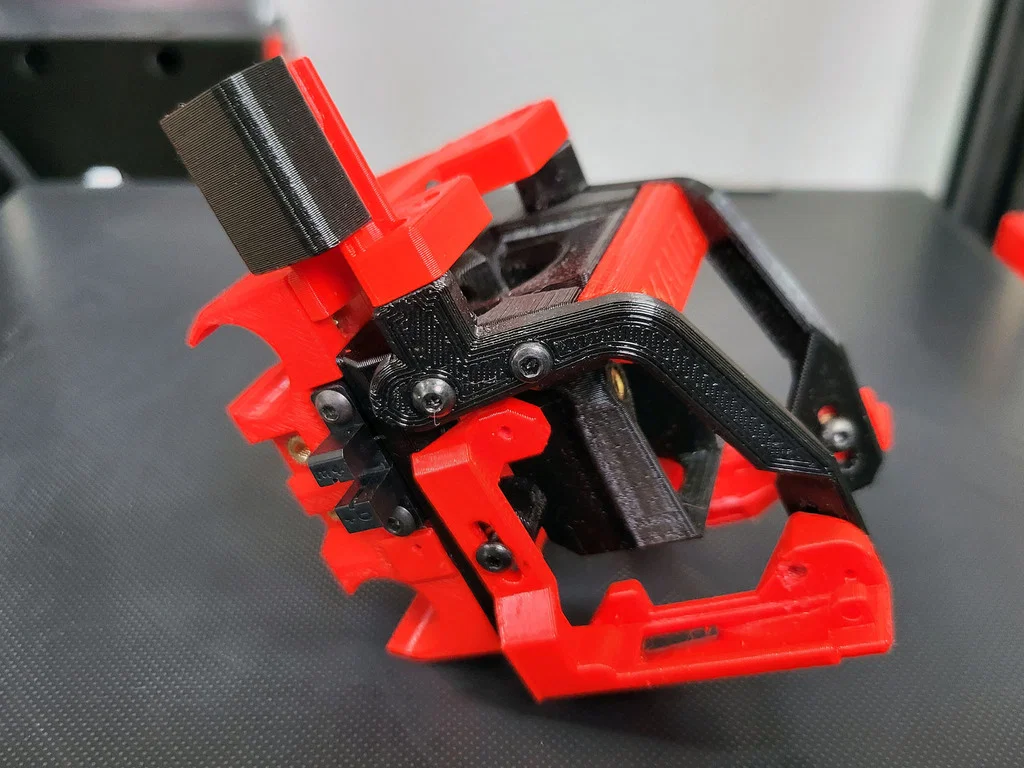

6. Cụm hotend Manta MK2 & Boothy Mini (chủ yếu cho Dragon & Orbiter V1.5).

7. Bát gắn motor trục Z bản chỉnh sửa để tăng chiều cao Z khi cần.

Video tại đây: https://www.youtube.com/watch?v=irDnK233_Uc

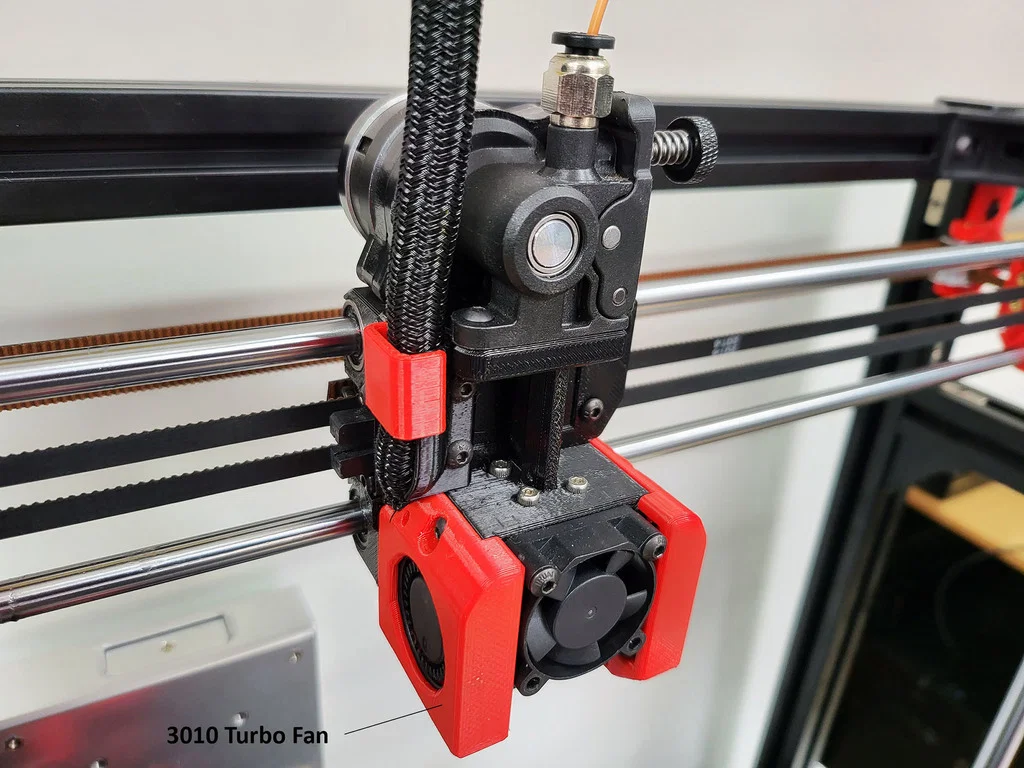

Mình cũng đã chỉnh lại plate (tấm gá) nguyên bản để thêm nhiều điểm bắt vít, giúp “future proof” cho về sau. Mình có kèm các hotend tùy chọn cho cả thiết kế Manta MK2 và một lựa chọn gọn hơn nữa dùng quạt part cooling 3010 turbo. Lưu ý file step “Rear Mount” trong bước Mini Hot End: tâm lỗ bắt đã giảm 0.4 mm vì mình bị kẹt nhẹ với X gantry. Còn ngàm trong step Manta MK2 là chuẩn. Mình upload cả hai để mọi người linh động dùng.

Hy vọng một số anh em trong cộng đồng sẽ thấy các file chia sẻ này hữu ích. Do số lượng chi tiết khá phức tạp và thời gian của mình có hạn, mình chỉ upload các file STEP cho từng hạng mục nâng cấp, nên vui lòng xem xét/đánh giá dựa trên cơ sở đó. Mình sẵn sàng trả lời comment về từng chi tiết/cụm cụ thể, nhưng mình không có ý định dành thời gian làm BOM hay hướng dẫn lắp đặt cho dự án này.

Không có chi tiết nào cần supports, nhưng có một số support tích hợp và lớp “sacrificial” sẽ cần vệ sinh sau khi in. Nếu chưa rõ phần này hoặc không chắc hướng đặt/in của từng chi tiết, cứ nhắn mình.

Tất cả chi tiết được in bằng Amazon Basics Red PETG (PLA cho các khu vực không chịu nhiệt) giống như bản lắp ráp gốc. Tối thiểu 30% infill & 3 perimeters.

Chúc mọi điều tốt lành, Boothy
