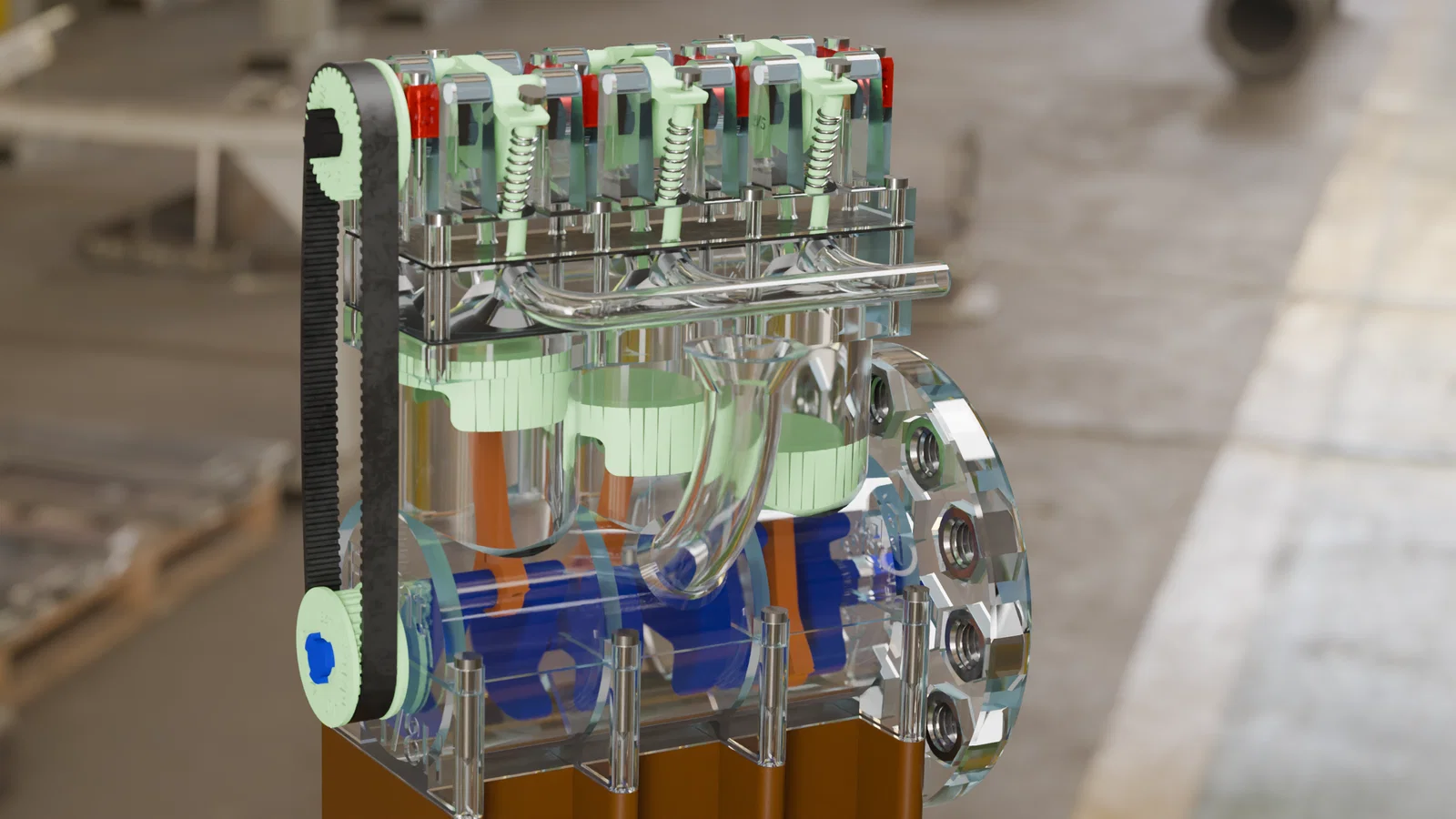

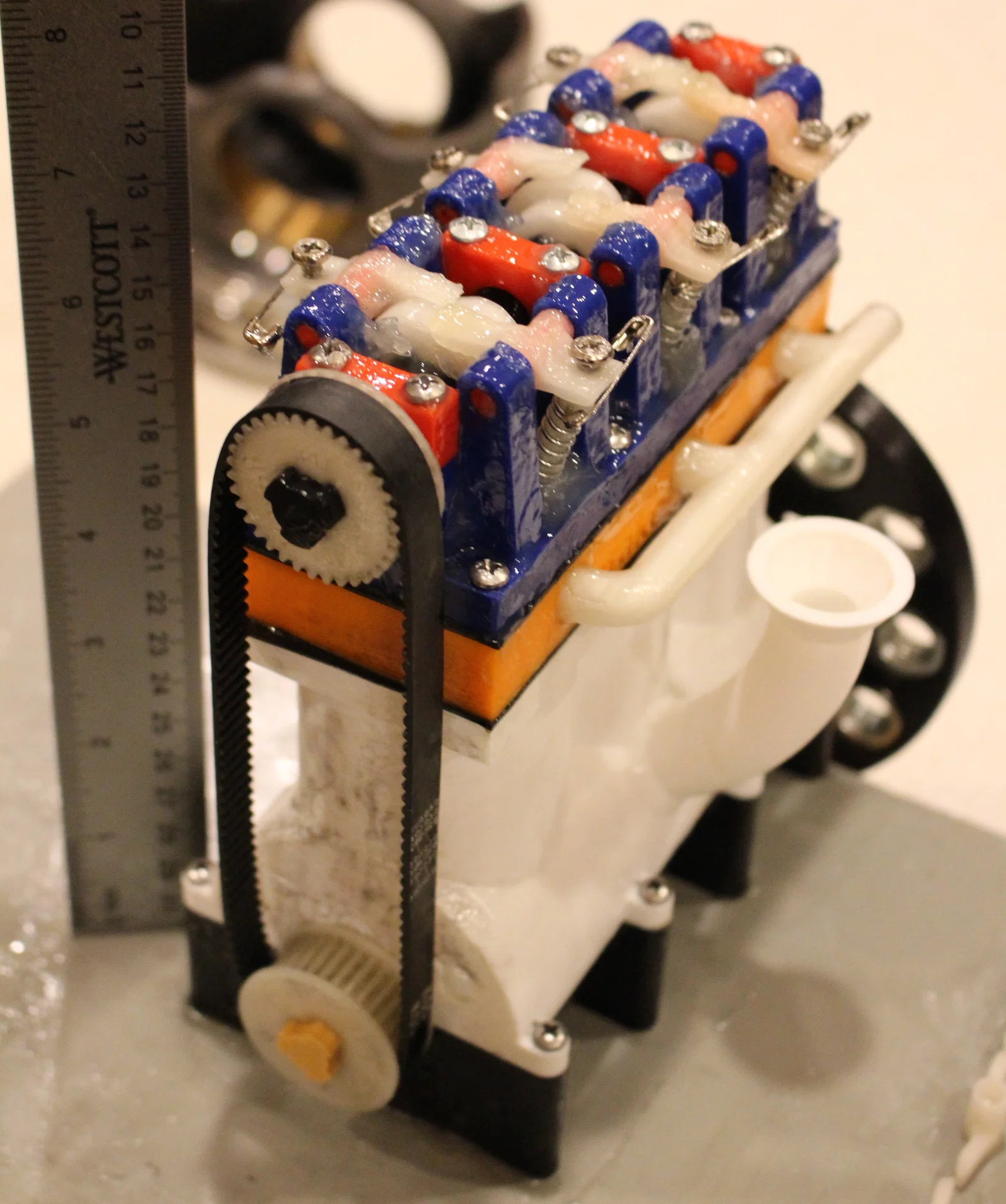

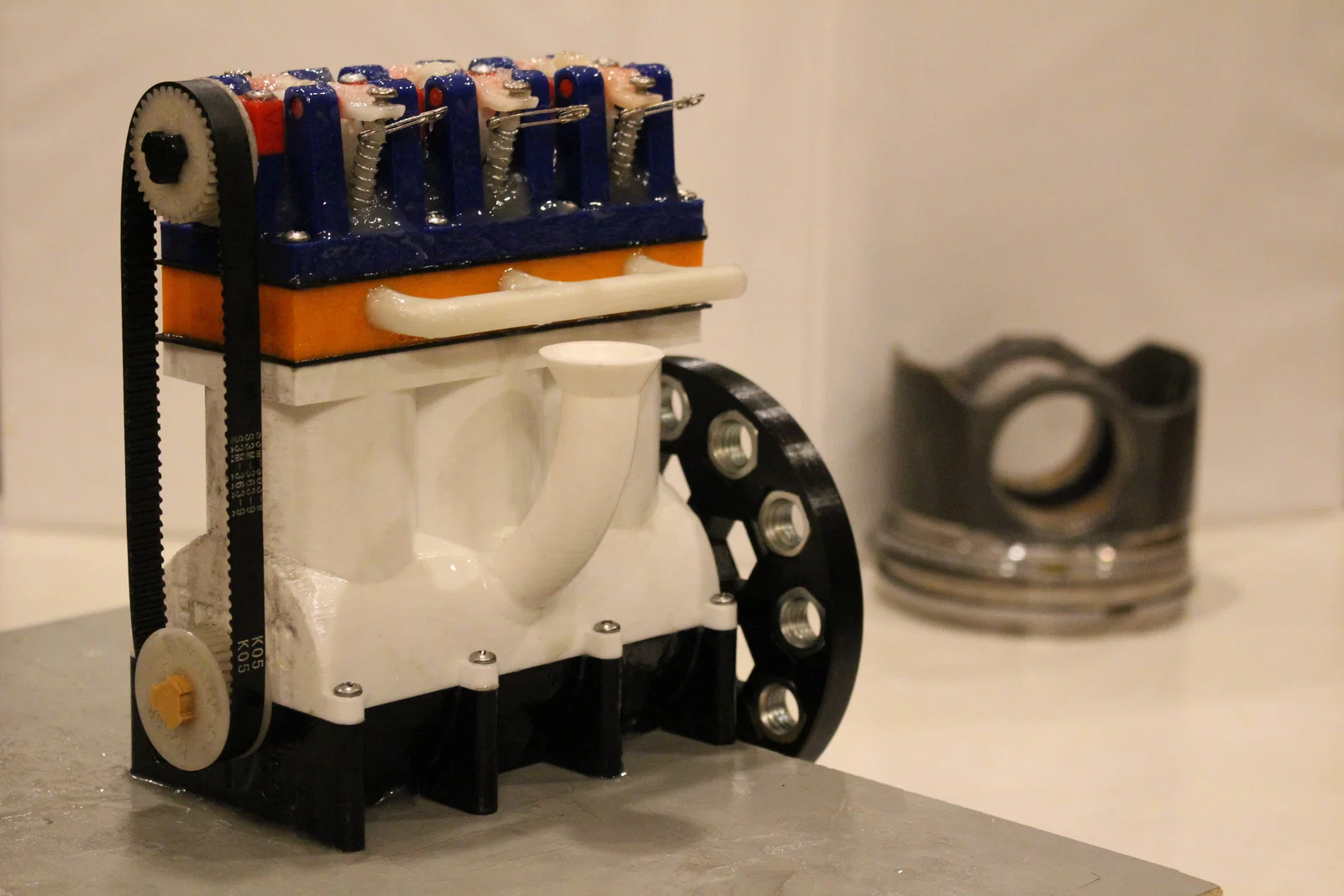

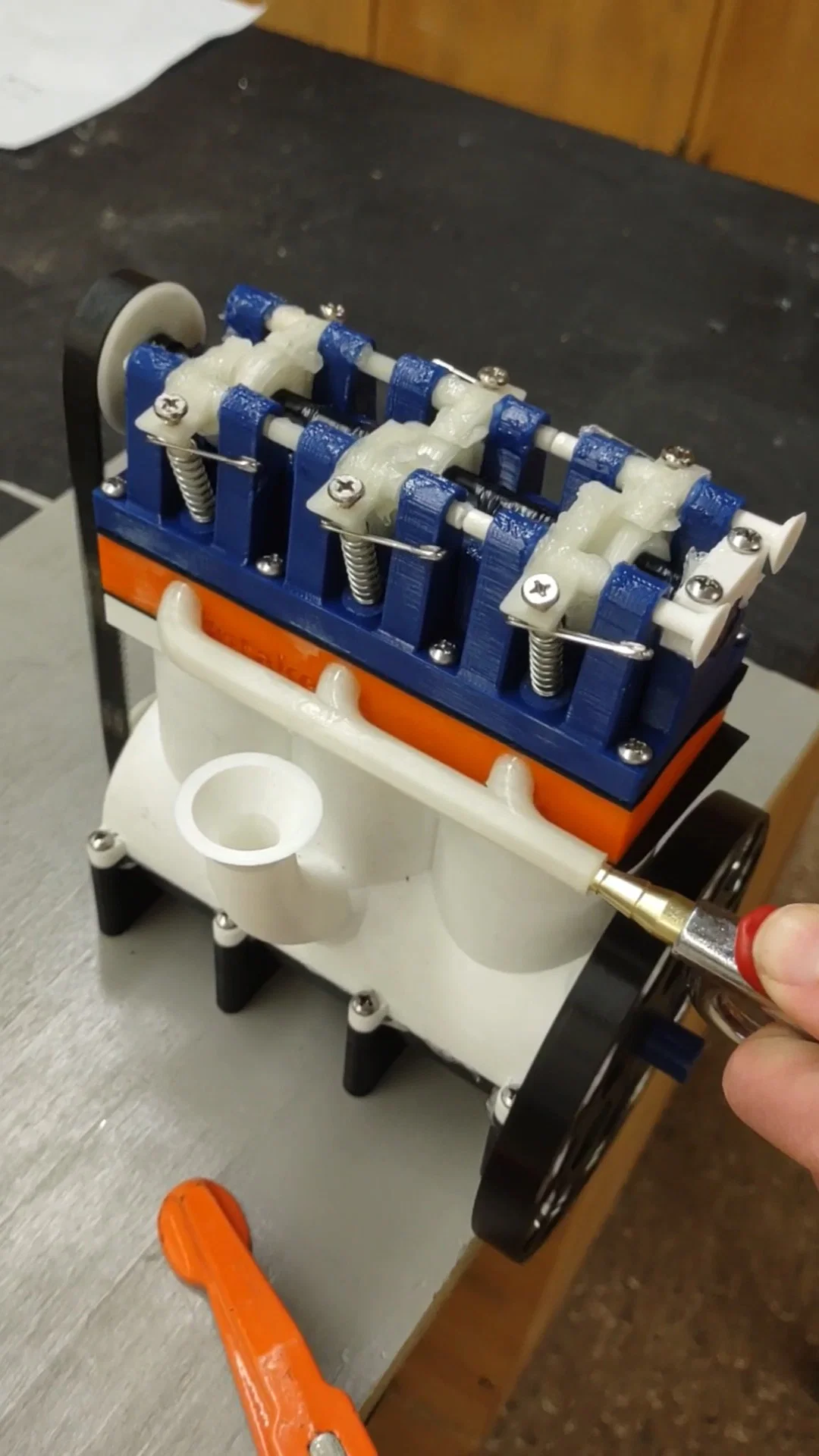

Động cơ khí nén Inline 3 hoạt động (Functional Pneumatic Inline 3 Engine)
Mẫu động cơ khí nén Inline 3 có thể chạy thật, tác giả làm trong vài tuần rảnh. Kèm danh sách ốc, lò xo, gioăng và lưu ý thông số in (infill) cho từng cụm như crank, piston, camshaft.
Mô tả
Bạn sẽ cần 24 con ốc #6x1 và 8 con ốc #6x1.5. Mình dùng Sheet Metal Screws đầu Pan Head. @Menards
Ba (Part# 88244 Handi-Pack) lò xo nén ¼ x 2 @Menards
Ba (Part# 88252 Handi-Pack) lò xo nén ¼ x 1-1/16 @Menards
Gioăng cao su 1/32 @Amazon
Silicone cock dùng để seal van
Có thể dùng value stems làm wrist pins và rockers.
Chỉ in Crank, Valve, Camshaft, Piston, Connecting Rod, Connecting Rod Cap và Pins ở mức 100% infill.
Cylinder Head 2 @25% infill. Phần còn lại có thể để 15% infill.
