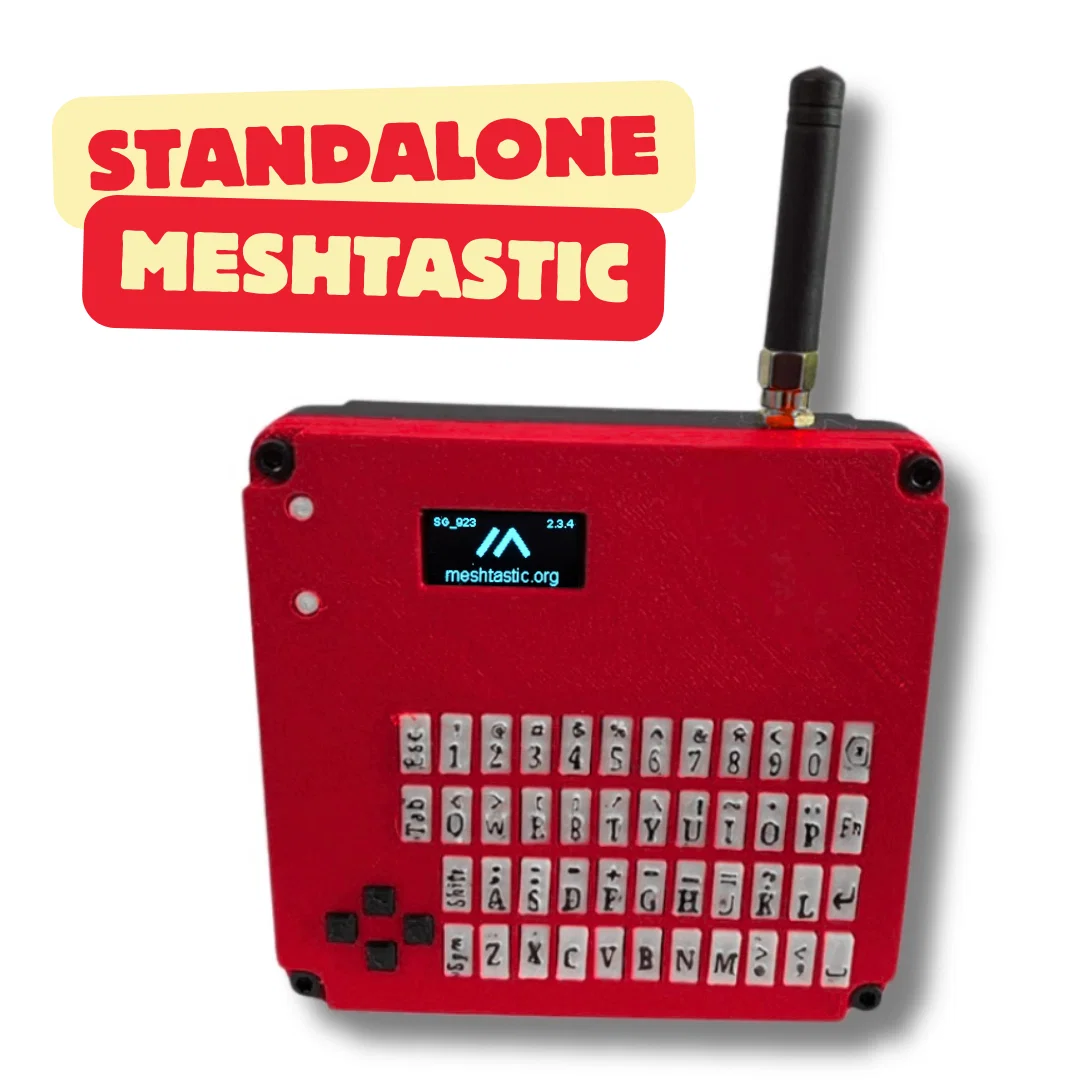

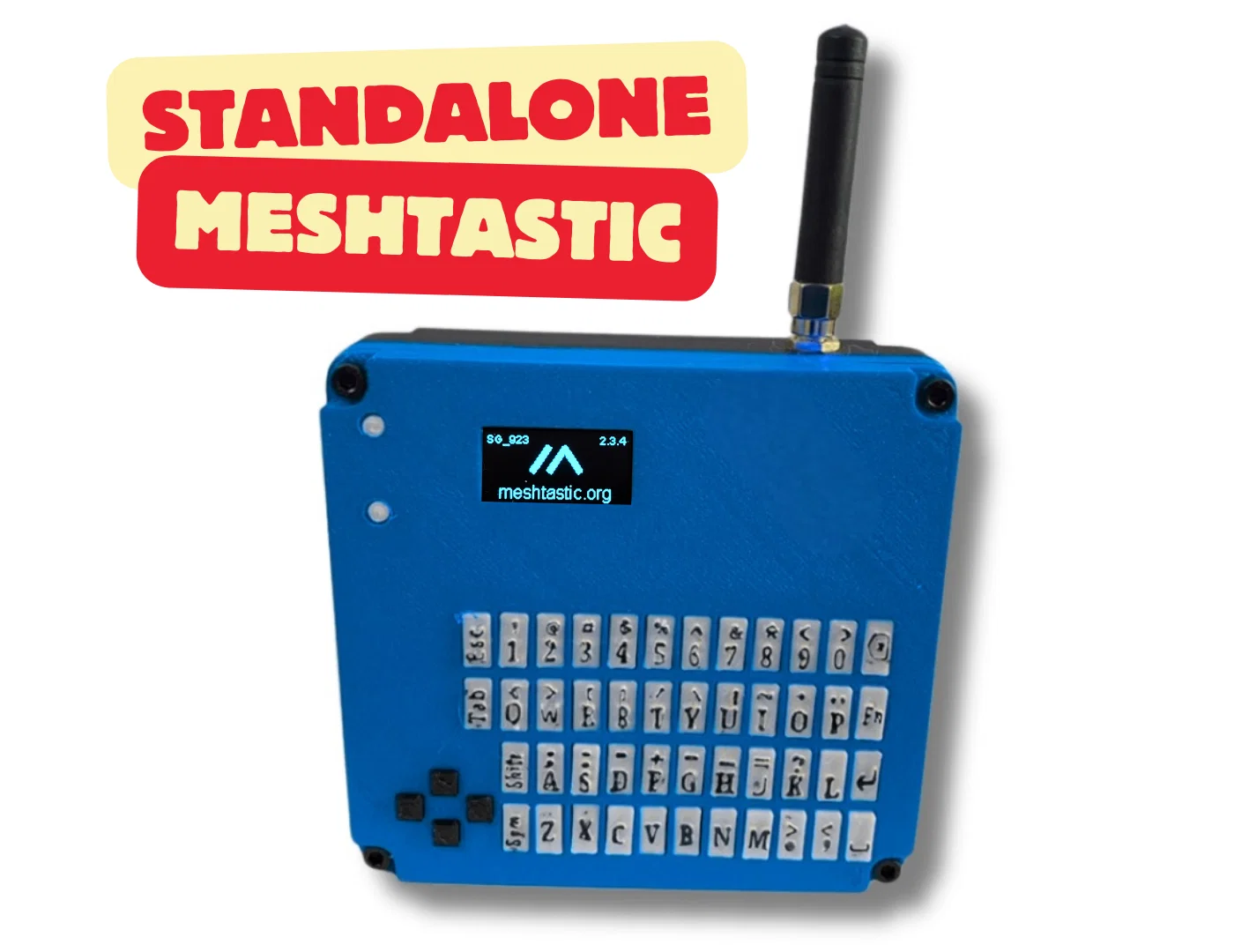

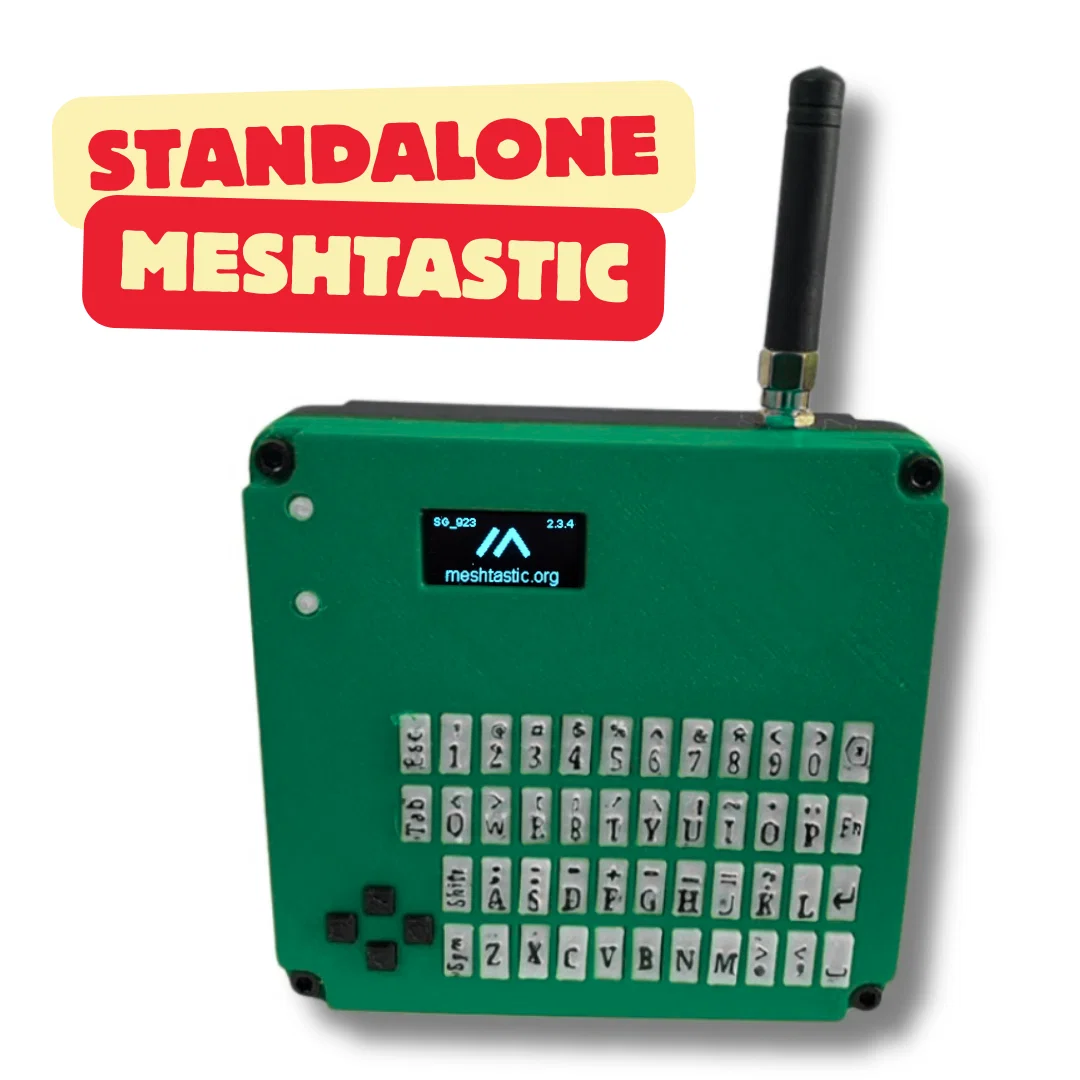

Thiết bị Meshtastic độc lập (Heltec V3 & CardKB) [Meshdeck]

(File đã được cập nhật ngày 8/4/2024)

Các mẫu này chỉ dành cho mục đích sử dụng cá nhân.
Không được sao chép, bán, trao đổi hoặc thu lợi từ các file và thiết kế này.
Nghĩa là bạn có thể in cho bản thân, cho người nhà, bạn bè; lắp ráp thiết bị và tặng miễn phí các vỏ đã in để cùng xây dựng cộng đồng Meshtastic, nhưng không được kiếm tiền từ việc bán chúng.

Hãy cân nhắc đóng góp cho Cộng đồng Meshtastic tại: https://meshtastic.org/docs/contributing/#supporting-and-contributing-to-meshtastic

Bạn sẽ cần:

Phần cứng (Hardware):

1 bộ Heltec V3 (chọn LoRa 32 No Shell)
https://s.click.aliexpress.com/e/_DCFGqrf

1 bộ CardKB
https://s.click.aliexpress.com/e/_DDfdH9B

1 viên pin
Mình dùng MakerFocus 1000mAH.
Bạn có thể dùng loại dung lượng lớn hơn miễn là nó vừa ở phía sau của vỏ case.

• 4 bộ M3 x 20 mm (Hexagonal Sock Head Cap và Nut)

Phần in 3D (3D Printed Parts):
Có 6 file. STL đã được đặt sẵn theo hướng in gợi ý.
Nên in tốc độ thấp hơn, đặc biệt với file top và bottom.

1 bộ Front Cover (khi in vui lòng đặt 4 support bên dưới các lỗ bắt vít)
1 bộ Middle Frame
1 bộ Back Cover (khi in vui lòng đặt 4 support bên dưới các lỗ bắt vít)
1 bộ gồm 2 Buttons (đảm bảo không dùng BRIM khi in)
1 bộ Keyboard Keys (đảm bảo không dùng BRIM khi in)
1 bộ Arrow Keys (đảm bảo không dùng BRIM khi in)

Xem video hướng dẫn cách lắp đặt

Sau khi lắp xong, hãy kết nối với Meshtastic App lần đầu để bật canned messaging.

1. Vào Meshtastic App theo đường dẫn:

   Radio Configuration > Module Configurations > Canned Messages
   và bật Canned messages.

2. Nhập CardKB vào ô “Allow input Source”.

3. Lần đầu bật thiết bị, màn hình sẽ hiện “Canned Message Module Disable”, chỉ cần bấm nút reset là sẽ hoạt động bình thường.

Về Keyboard Keys:
Có 2 lựa chọn, trong đó Option 1 dễ làm nhất. Option 2 sẽ yêu cầu bạn thay nozzle trên máy in 3D.

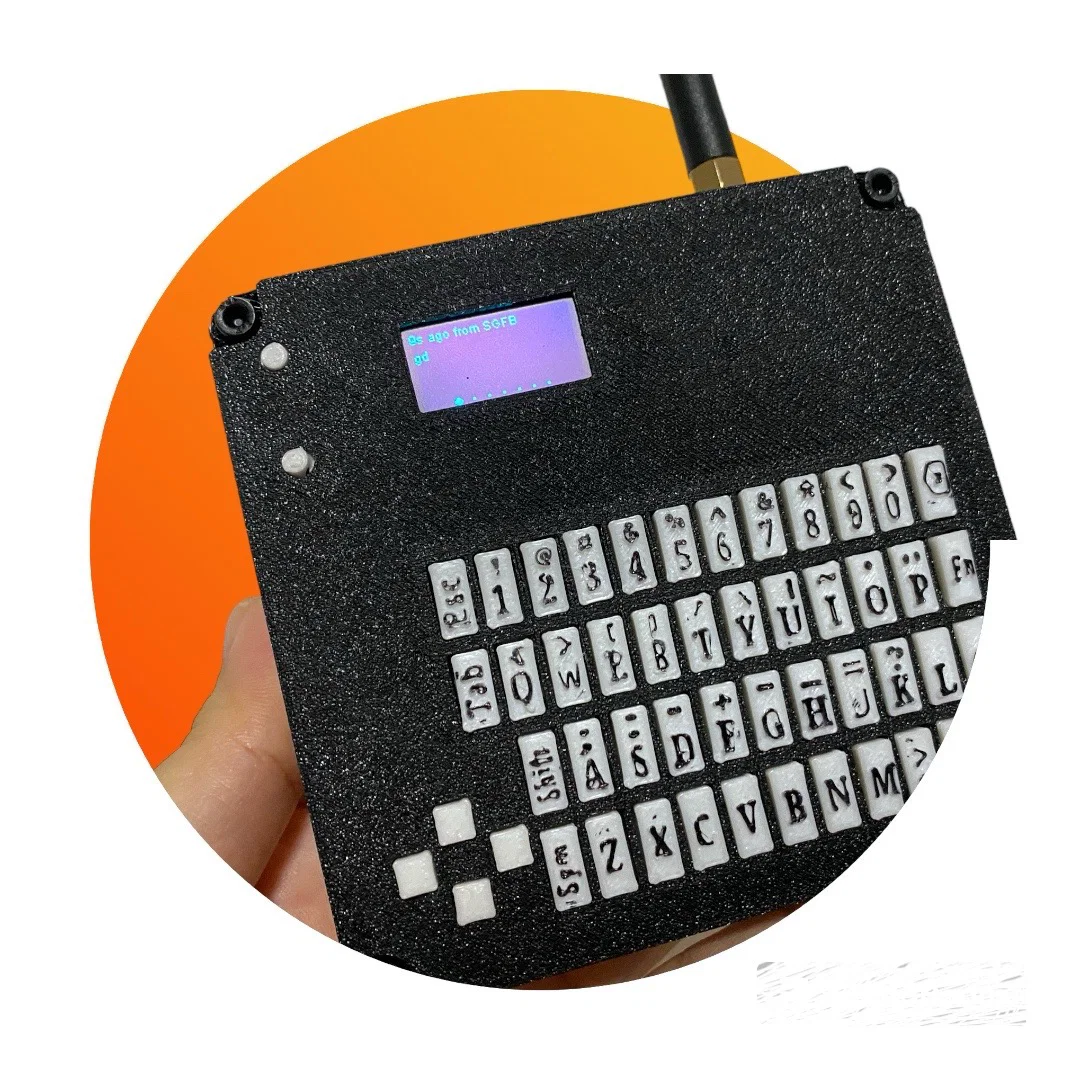

Option 1: In phím màu TRẮNG bằng PLA với nozzle tiêu chuẩn 0.4mm, sau đó tô ký tự bằng bút lông đen. Cách này dễ làm nhất và rẻ nhất. Trong video YouTube phía trên cũng làm theo cách này. Đa số mọi người sẽ chọn option này.

--------------------------------------------------------------------------------------------------
Option 2: In phím bằng PLA màu đen và in lớp ký tự bằng màu sáng như vàng hoặc trắng. Nozzle 0.2 mm cho ra kết quả tối ưu hơn rất nhiều.
Mình xin ghi nhận ý tưởng từ “darkextratoasty” trong nhóm Meshtastic trên discord vì bạn ấy đã gợi ý cách này. Khuyến nghị cho ai quen việc thay nozzle máy in 3D từ 0.4mm sang 0.2mm và tinh chỉnh trong phần mềm slicing.

-----------------------------

Nếu bạn chưa biết bắt đầu từ đâu thì cứ chọn Option 1 cho bộ phím, vì bạn có thể dùng nozzle 0.4mm tiêu chuẩn trên máy in 3D của mình.
