Hộp đạn .22lr Lapua (ammo box) in 3D

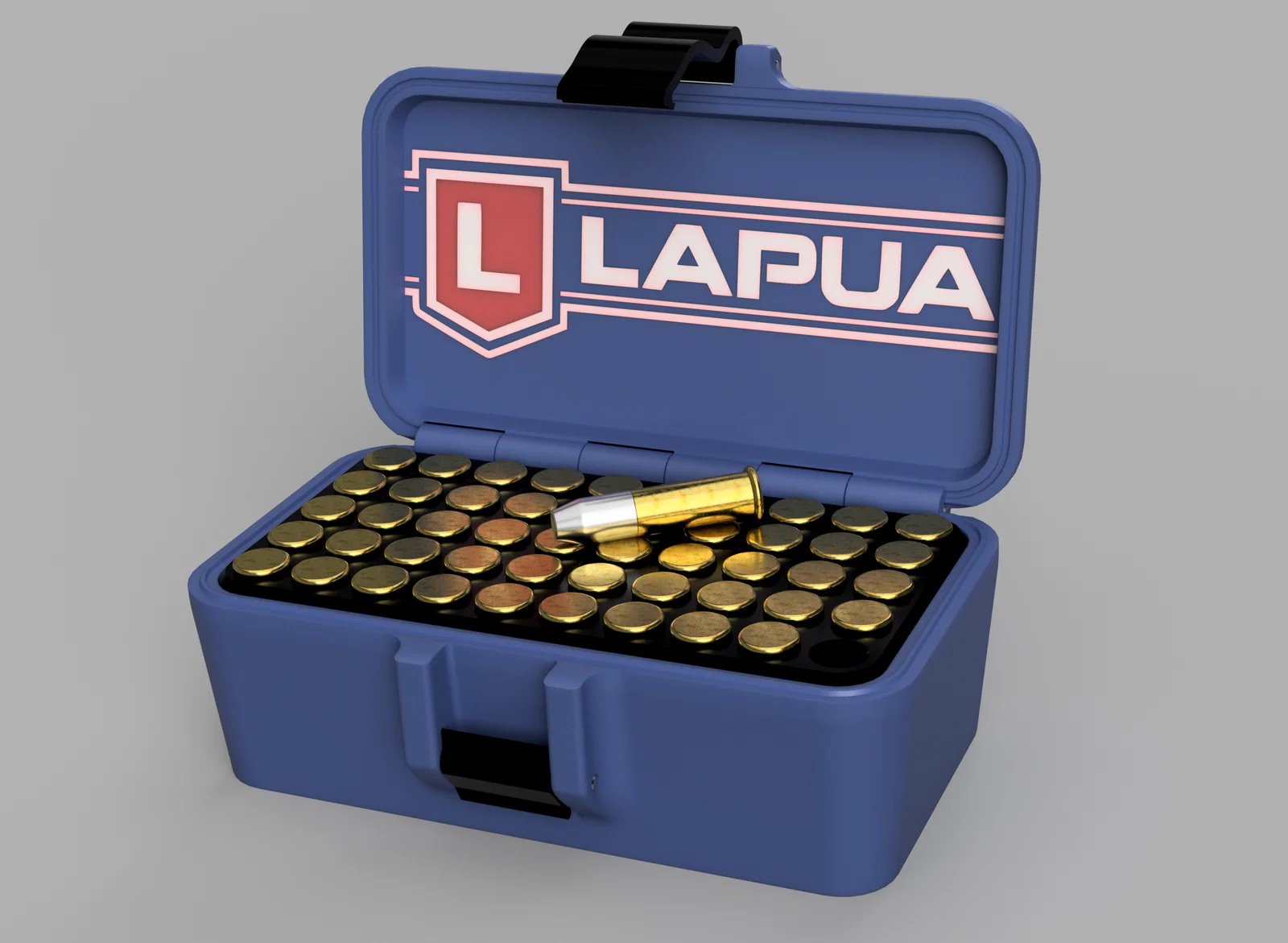

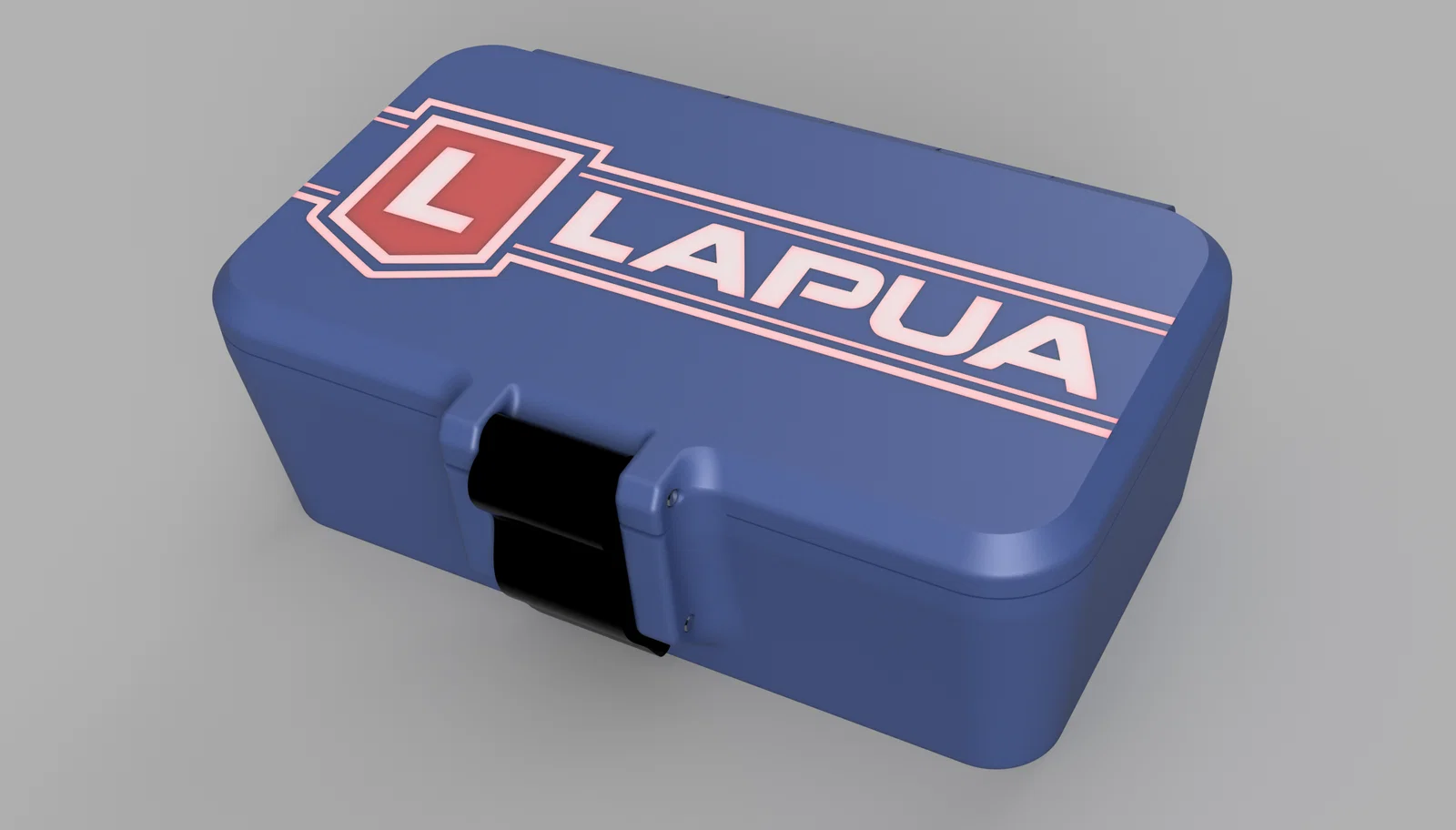

Hộp đạn .22lr Lapua dạng ammo box cho 50 viên, khoảng cách 25,4 x 6,14 mm giữa insert trên/dưới, tổng cao 28 mm. Có chừa khe 0,2 mm chống kẹt gần bản lề; dùng chốt 1,6 mm, khuyên in latch bằng ABS.
Mô tả

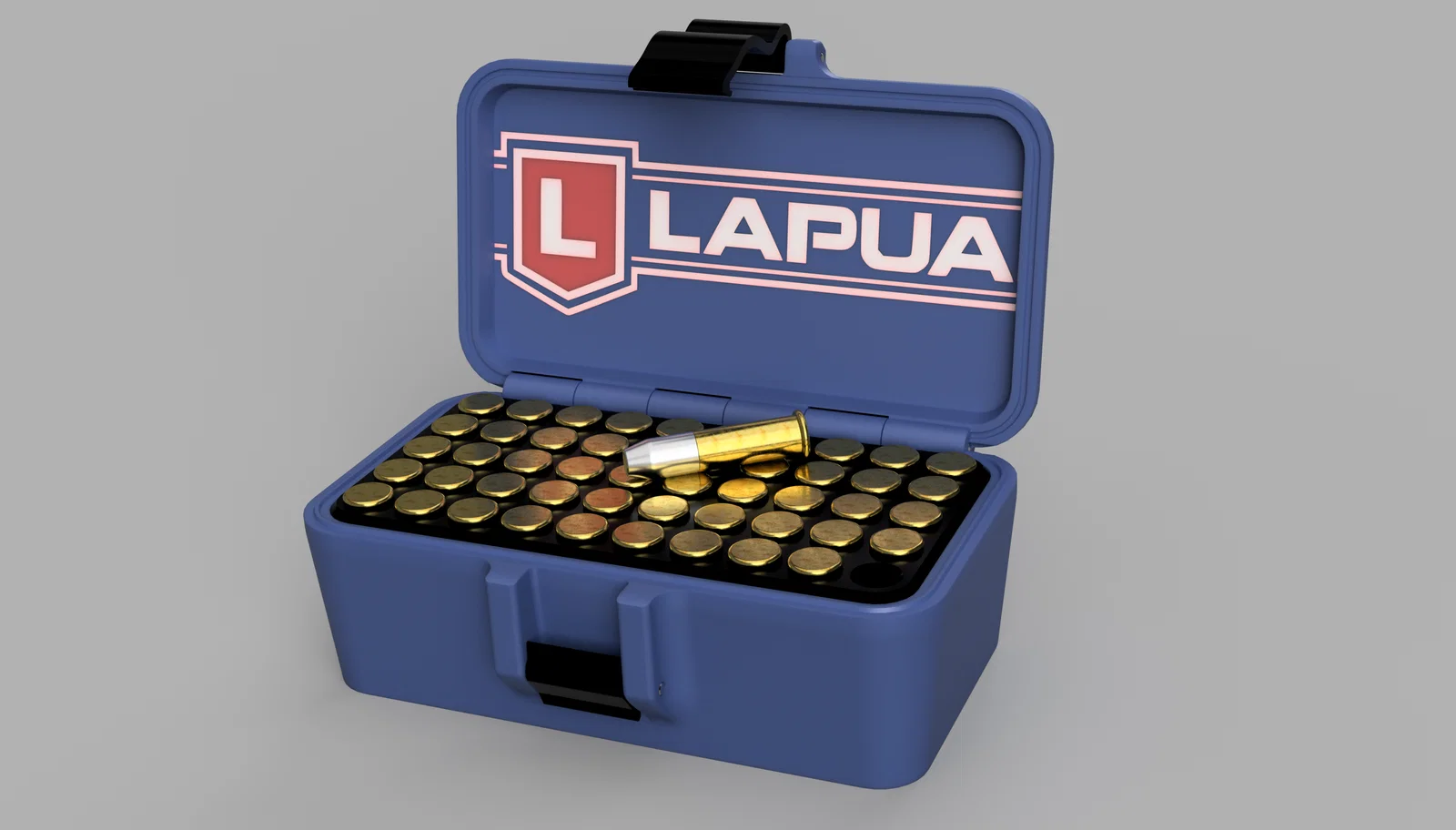

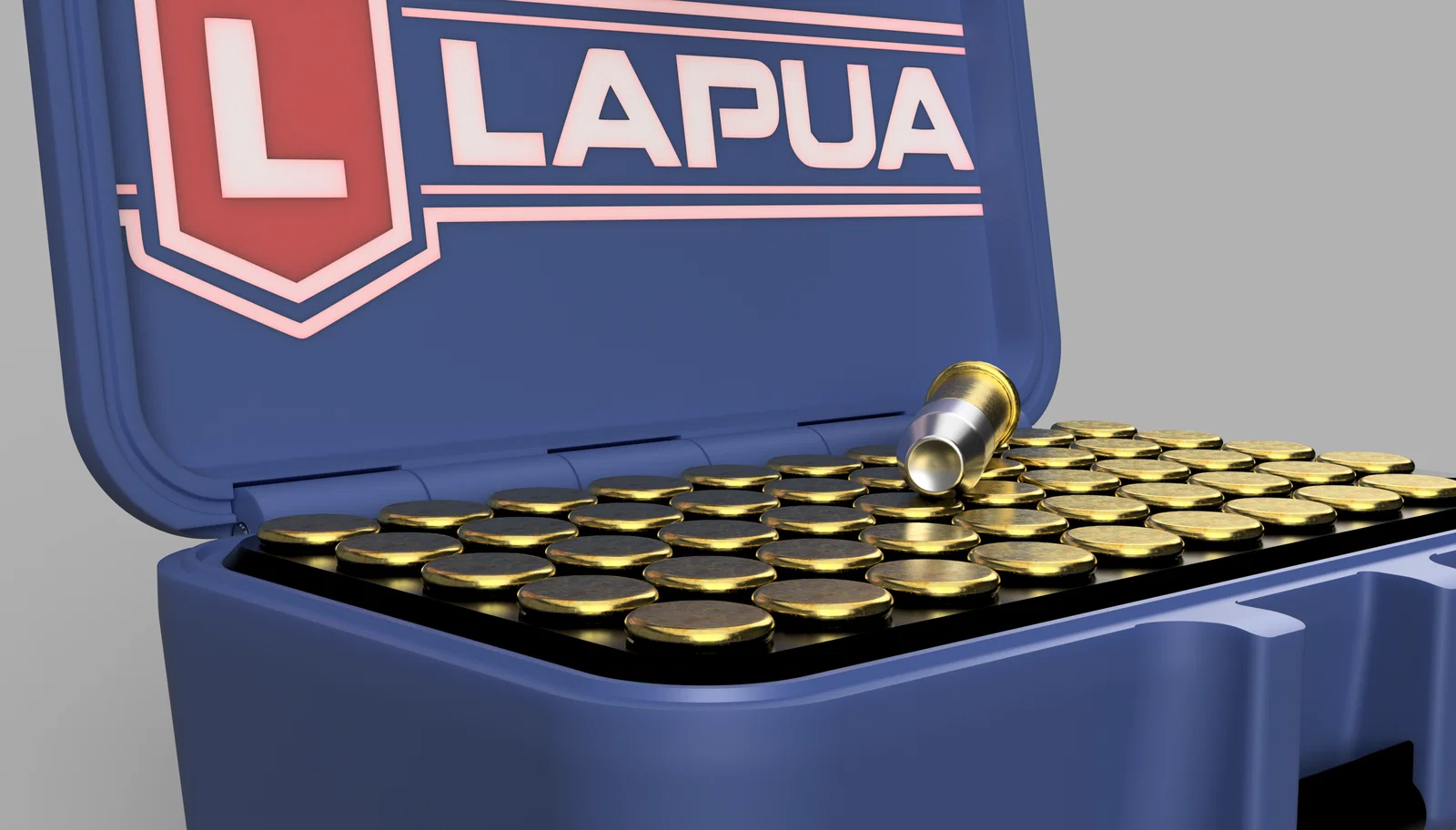

Mình nhận được nhiều yêu cầu từ các hãng khác nhau cho hộp đạn .22lr TIKKA của mình nên mình sẽ làm một series kiểu này, kèm thêm vài mẫu khác mình cũng đang tính làm. Nếu bạn có hãng yêu thích nào mà mình lỡ bỏ sót thì cứ nhắn mình biết nha. Khoảng cách là 50 viên / 25,4 x 6,14 mm giữa phần insert (khay) phía trên và phía dưới. Tổng chiều cao là 28 mm tính từ nắp tới đáy.

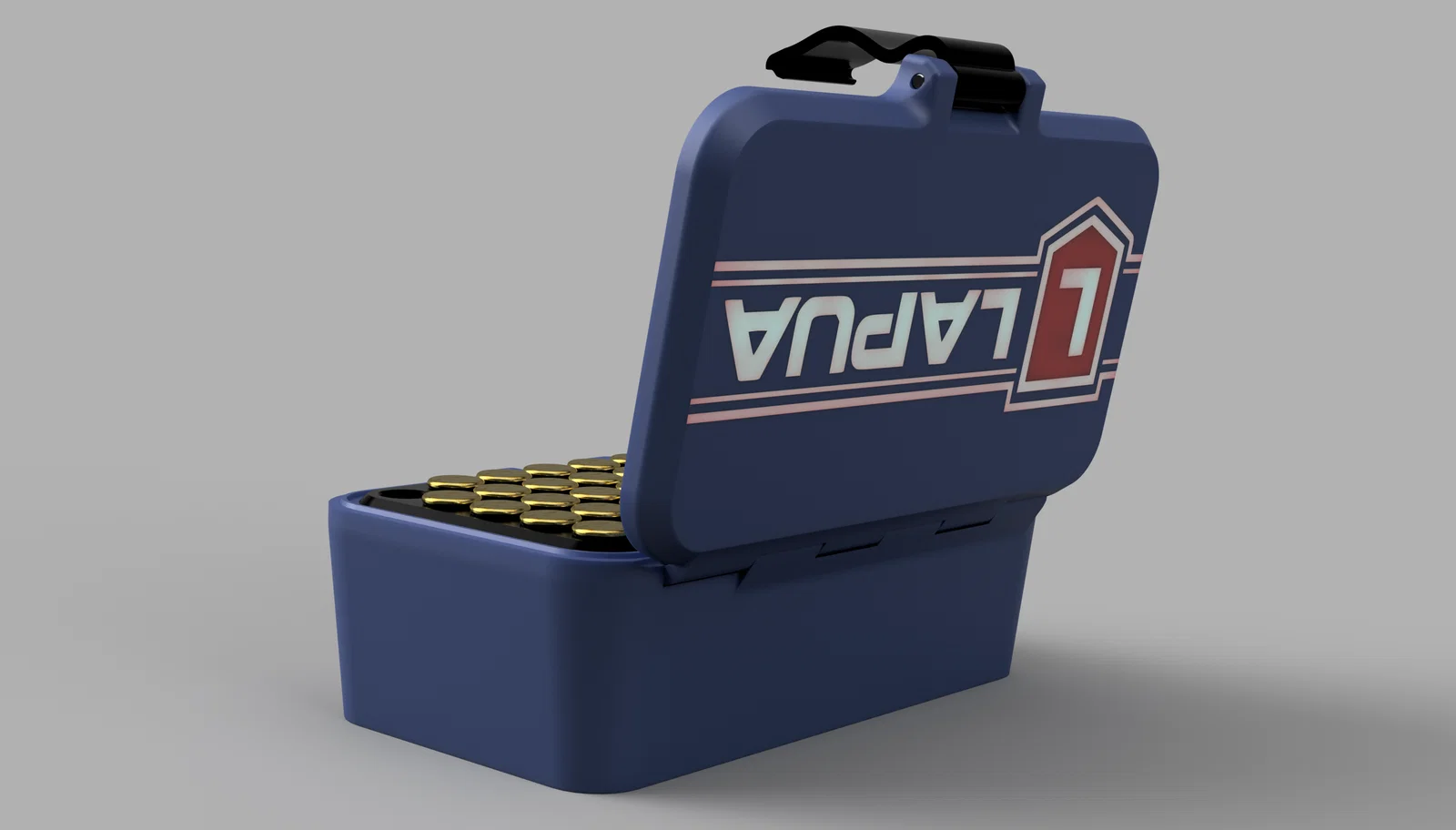

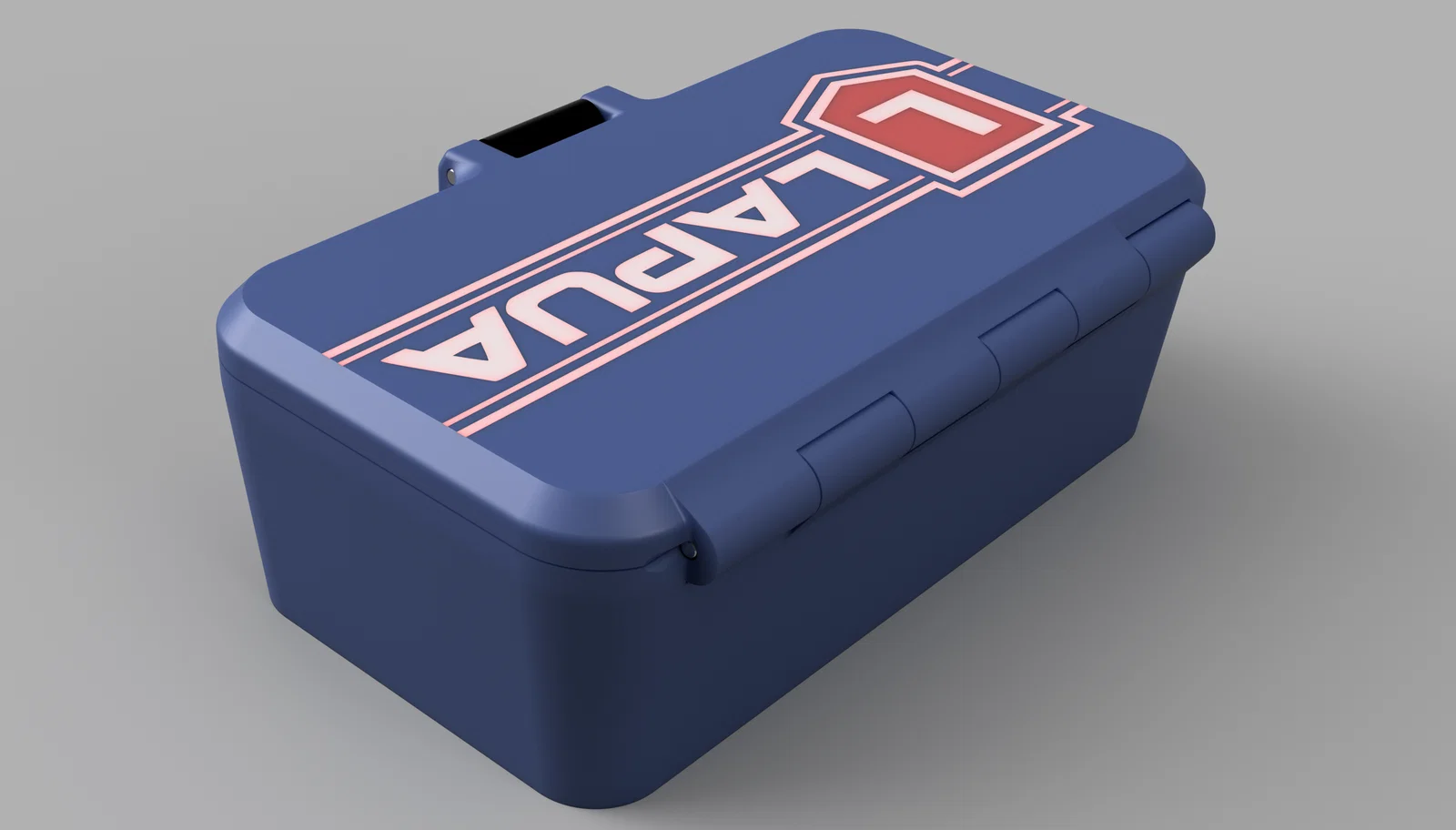

Mình đã làm 2 cải tiến nhỏ. Mình chừa khe hở 0,2 mm giữa nắp và phần đáy để tránh bị kẹt/siết gần bản lề (tình trạng này có thể xảy ra với gần như mọi loại vật liệu). Phần tongue and groove vẫn giữ nguyên. Và mình chỉnh nhẹ phần thẩm mỹ ở bản lề. Ngoài ra thì đây vẫn y chang cái hộp như mẫu .22lr TIKKA của mình.
Mình dùng chốt inox 1,6 mm loại tig-welding pin cho hệ khóa (latch) và bản lề. Nhưng dùng que 1,6 mm loại nào cũng được.
Bạn có thể in bằng vật liệu nào cũng được, nhưng mình khuyên nên in phần latch bằng ABS hoặc vật liệu tương tự.
Hy vọng bạn thích mẫu này.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
