zx82net Hộp Chống Nước Chắc Chắn Tùy Chỉnh

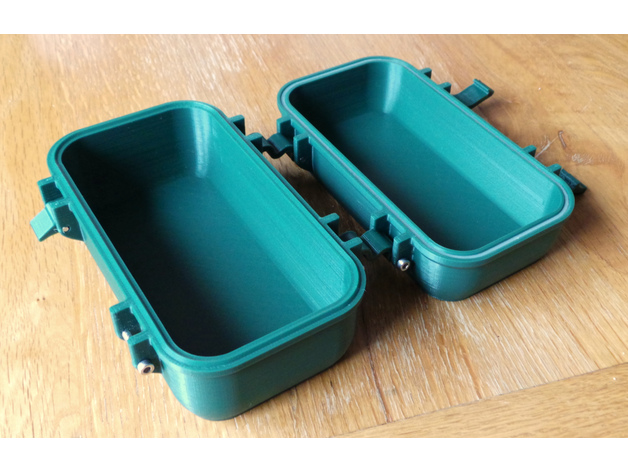

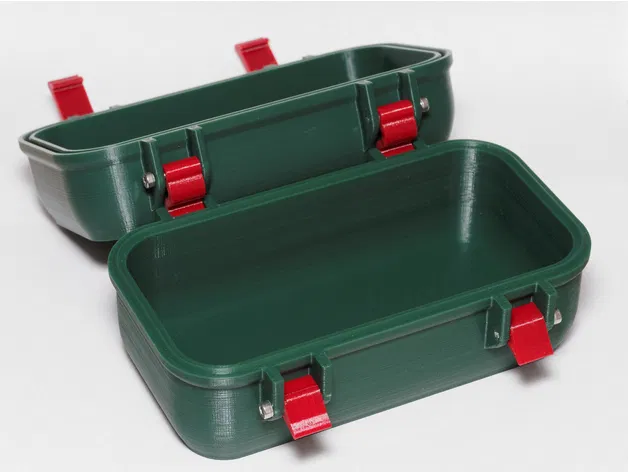

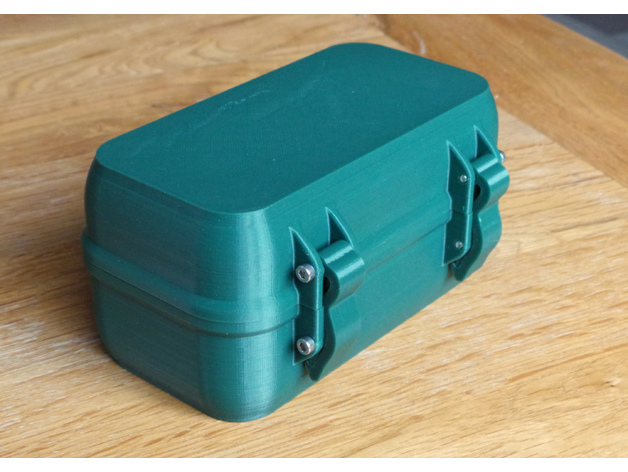

Đây là một chiếc hộp chắc chắn có bản lề và chốt khóa. Nó có thể chống nước bằng cách in một miếng đệm bằng sợi dẻo, chẳng hạn như TPU, hoặc bằng cách cắt một vòng chữ O dày 2mm thành độ dài phù hợp. (Cũng có phiên bản không có vòng đệm.)

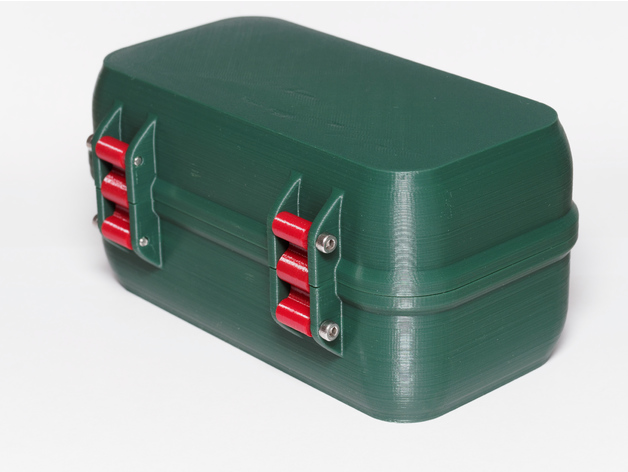

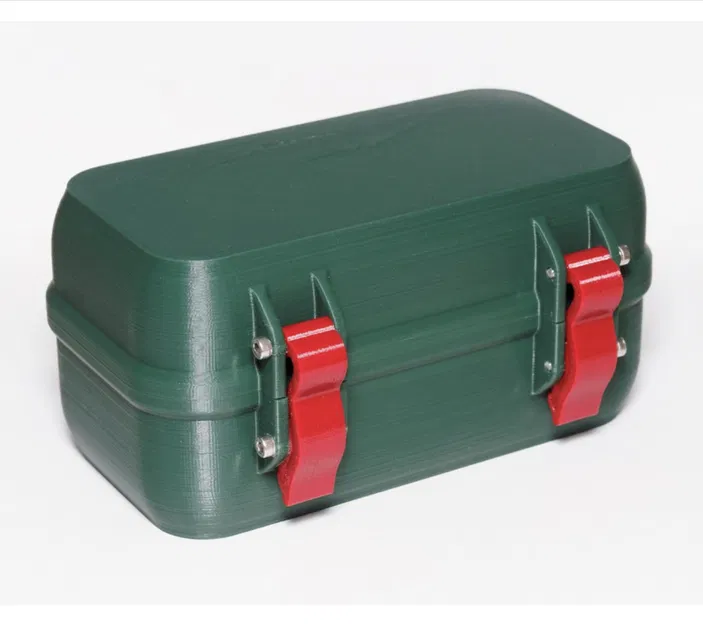

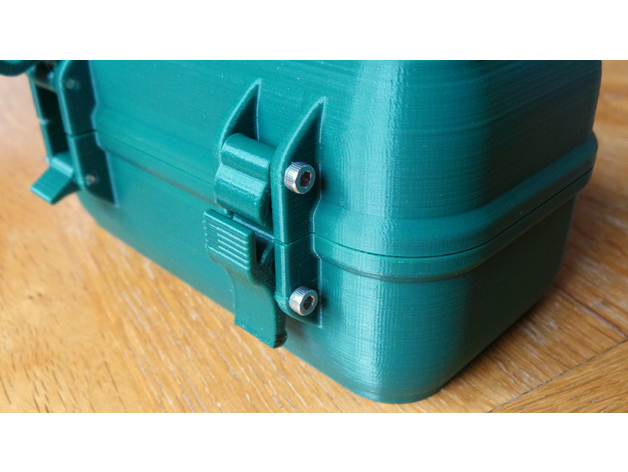

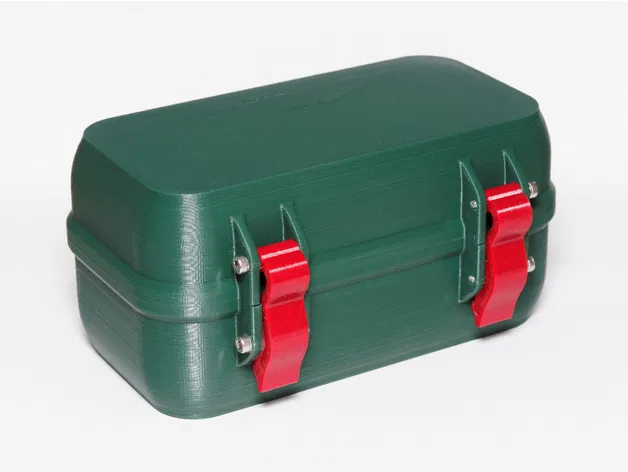

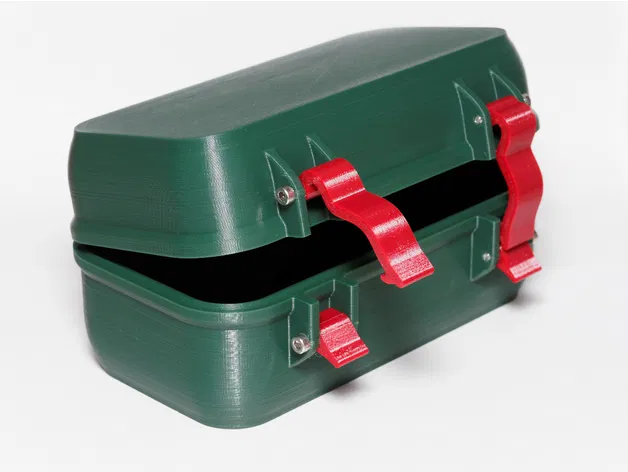

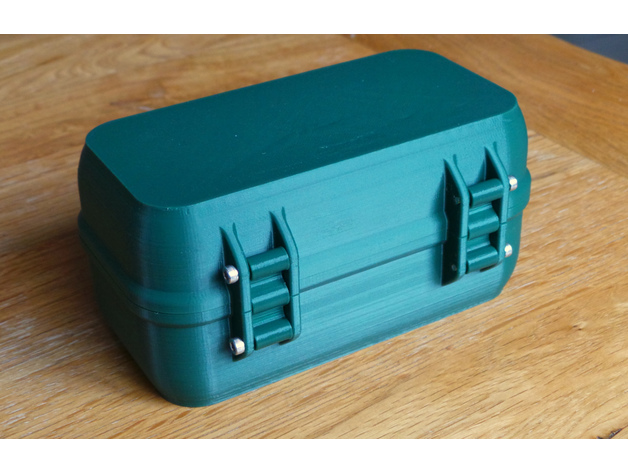

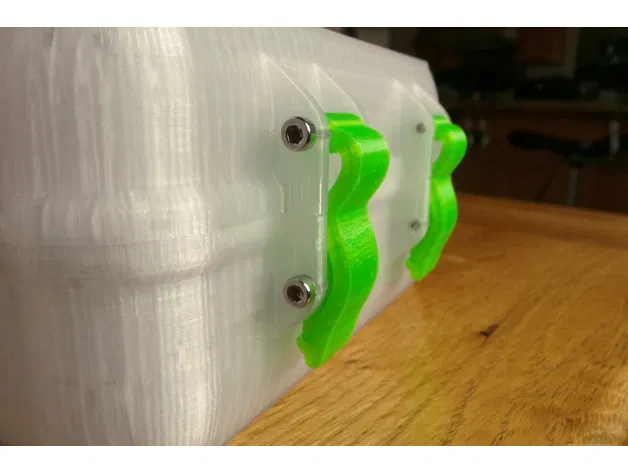

Các chốt và bản lề được giữ cố định bằng vít M3 20mm. Bạn cần tổng cộng 8 vít. Bản lề có lò xo, vì vậy chúng tạo áp lực tĩnh lên miếng đệm khi hộp được đóng. Có hai loại chốt khóa, một loại là kẹp đơn giản, loại kia là cơ chế hai phần hoạt động như một cam, có thể tạo áp lực tĩnh đáng kể lên miếng đệm. Bạn có thể thay thế các chốt khóa sau khi lắp ráp, vì vậy bạn có thể thử cả hai và chọn loại bạn thích hơn.

Đây là video về hoạt động của chốt khóa:

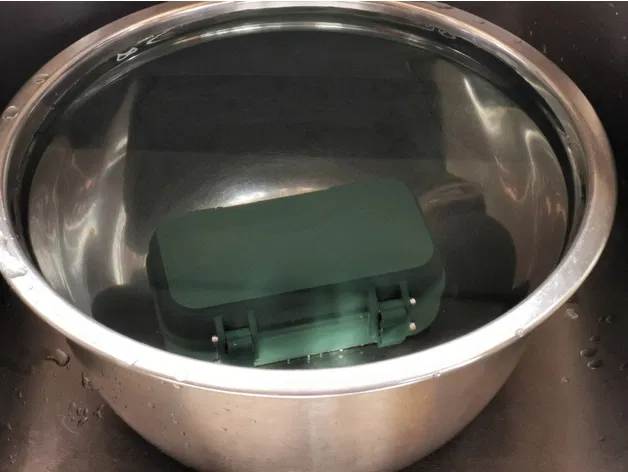

You can adjust how tight the mechanism is by scaling the x&y size of the latches or hinges in your slicer, (a change of 2% is enough to make a significant difference). There are also two thickness options for the seal. The thinner one takes less force to close, and should be good for keeping dust and spray out. By using the thicker seal and tight latches, this can be made waterproof. I printed this with three perimeters, the thick seal, and tight latches, then submerged it under 10cm of water for 10 minutes, without any leakage. (With to thinner seal about 10ml of water leaked in during the same test, so it is still pretty good.)

Hướng dẫn in

In hộp: Tôi khuyên bạn nên dùng 3 lớp viền để tăng độ bền của thành hộp. Sử dụng 5 lớp trên và dưới để đảm bảo kín nước, và ít nhất 30% mật độ ruột để tăng độ bền cho đáy và nóc. Cả PLA và PETG đều hoạt động tốt.

In chốt khóa và bản lề: Sử dụng ba lớp viền và >30% mật độ ruột. Tôi khuyên bạn nên sử dụng PETG, nhưng tôi cũng đã thử PLA. PLA hoạt động tốt sau khi in, nhưng có nguy cơ bị chảy xệ theo thời gian, làm cho nó bị lỏng hơn và giảm chất lượng của miếng đệm. Tôi đề nghị in cả hai kích thước được cung cấp trước, để bạn có thể quyết định độ khít/lỏng bạn muốn.

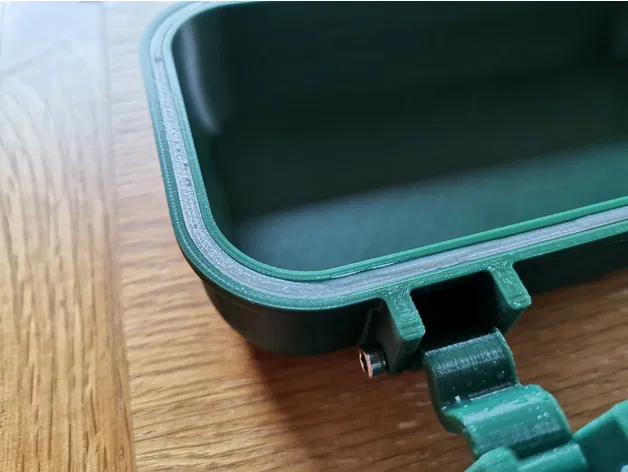

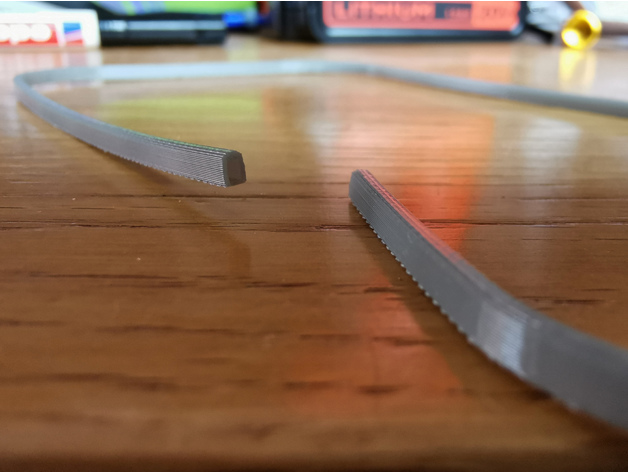

In vòng chữ O: Thử thách ở đây là đảm bảo nó đủ đàn hồi để tạo ra một lớp đệm kín tốt. Tôi đã sử dụng TPU với 1 lớp viền và không có mật độ ruột. Đảm bảo bạn không bị đùn nhựa quá ít, nếu không nước có thể rò rỉ qua chính miếng đệm in. Một bề mặt đáy rất mịn, chẳng hạn như kính, sẽ giúp tạo ra một lớp đệm tốt.

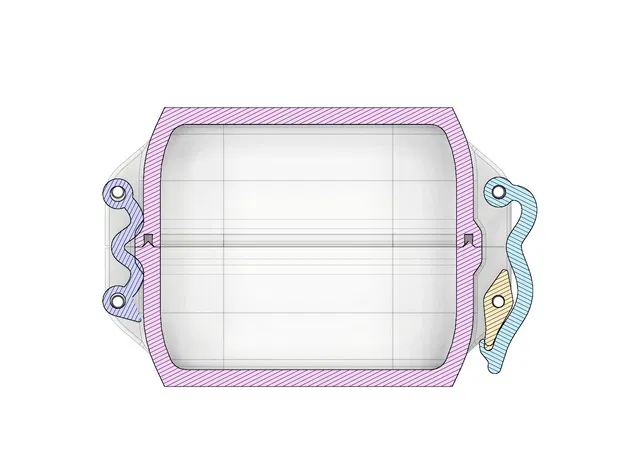

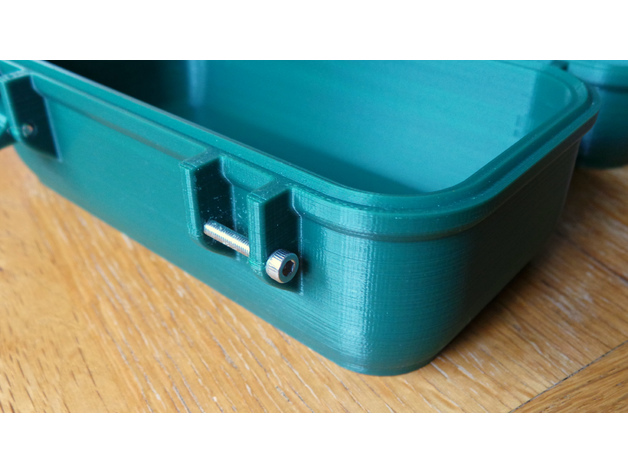

Lắp ráp: Định hướng các bản lề và chốt khóa theo hình ảnh mặt cắt, cẩn thận căn chỉnh với lỗ trên chốt khóa và lỗ ở phía đối diện. Nếu bạn đang sử dụng tua vít điện, hãy thao tác chậm hoặc bạn có thể làm chảy lỗ bằng ma sát. Tôi khuyên bạn nên lắp miếng đệm với bề mặt có vòm (phía trên) hướng vào rãnh, và bề mặt phẳng (đáy) lộ ra ngoài.

Tùy chỉnh: Bạn không thể thay đổi kích thước hộp trực tiếp trong slicer của mình, hoặc các lỗ vít sẽ không còn chính xác. Tôi đã bao gồm các tệp lưu trữ fusion 360 f3d. Chúng được tham số hóa, vì vậy bạn có thể điều chỉnh kích thước bằng cách thay đổi các tham số Chiều dài, Chiều rộng và Chiều cao. Bạn cũng có thể chỉnh sửa bản phác thảo "Đường dẫn" để tạo các hộp không phải hình chữ nhật. Bạn cũng có thể thêm nhiều tab nếu cần thêm bản lề hoặc chốt khóa. Có hai phiên bản tệp f3d, phiên bản "chiều cao thấp" có các góc lượn hơi khác một chút trên các tab. Sử dụng phiên bản này nếu bạn muốn sử dụng chiều cao dưới 38mm.

Chúc bạn vui vẻ và vui lòng chia sẻ bất kỳ tùy chỉnh nào bạn thực hiện.
