Nắp che nguồn Sovol SV06/SV06 Plus cho quạt 80mm

Vì sao làm cái này?

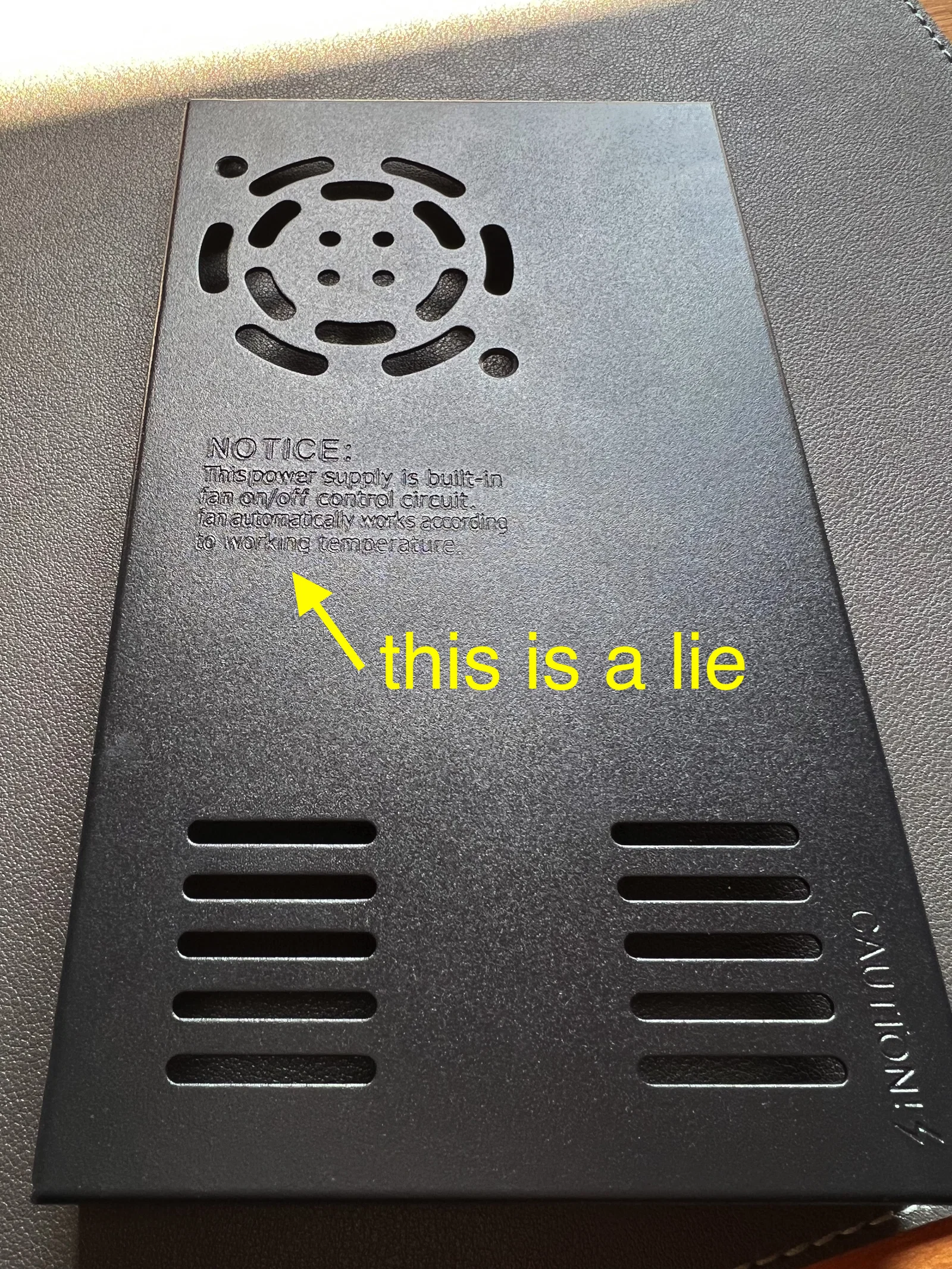

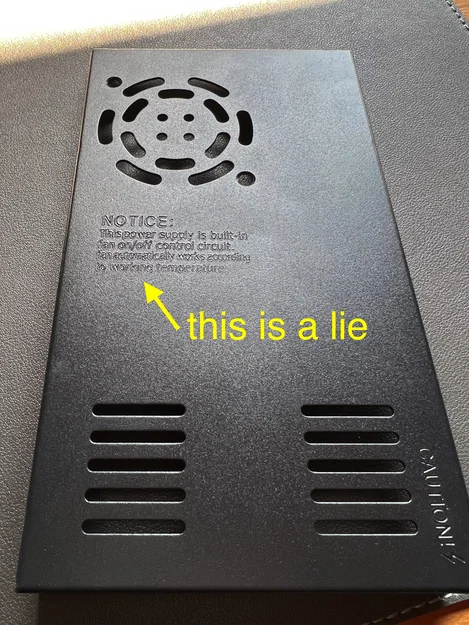

Quạt PSU trên SV06/SV06 Plus lúc nào cũng chạy và khá ồn. Và dù trên PSU có ghi gì đi nữa thì nó không được điều khiển theo nhiệt độ của PSU.

Cách giải quyết là dùng quạt êm hơn. Mà thường sẽ dễ hơn nếu dùng quạt lớn hơn, vì nó vẫn đẩy được lượng gió tương đương trong khi chạy chậm hơn.

Cái PSU cover in 3D của felixna không có chỗ khoét cho dây quạt đi ra. Chuyện này sẽ không thành vấn đề nếu bạn có thể gắn quạt ở bên trong PSU như quạt 6020 zin. Có thể quạt 8010 sẽ vừa ở bên trong (mình chưa thử) nhưng quạt 8025 tiêu chuẩn thì không. Nếu gắn quạt ở bên ngoài thì bạn thật sự cần một chỗ để luồn dây đi xuyên qua cover. Bản có khoét chỗ cho dây nhưng chỉ dùng được nếu quạt thổi vào trong. Mà bạn chắc cũng không muốn vậy, vì khí nóng bay lên trên, quạt thổi vào trong sẽ đi ngược lại hướng đó.

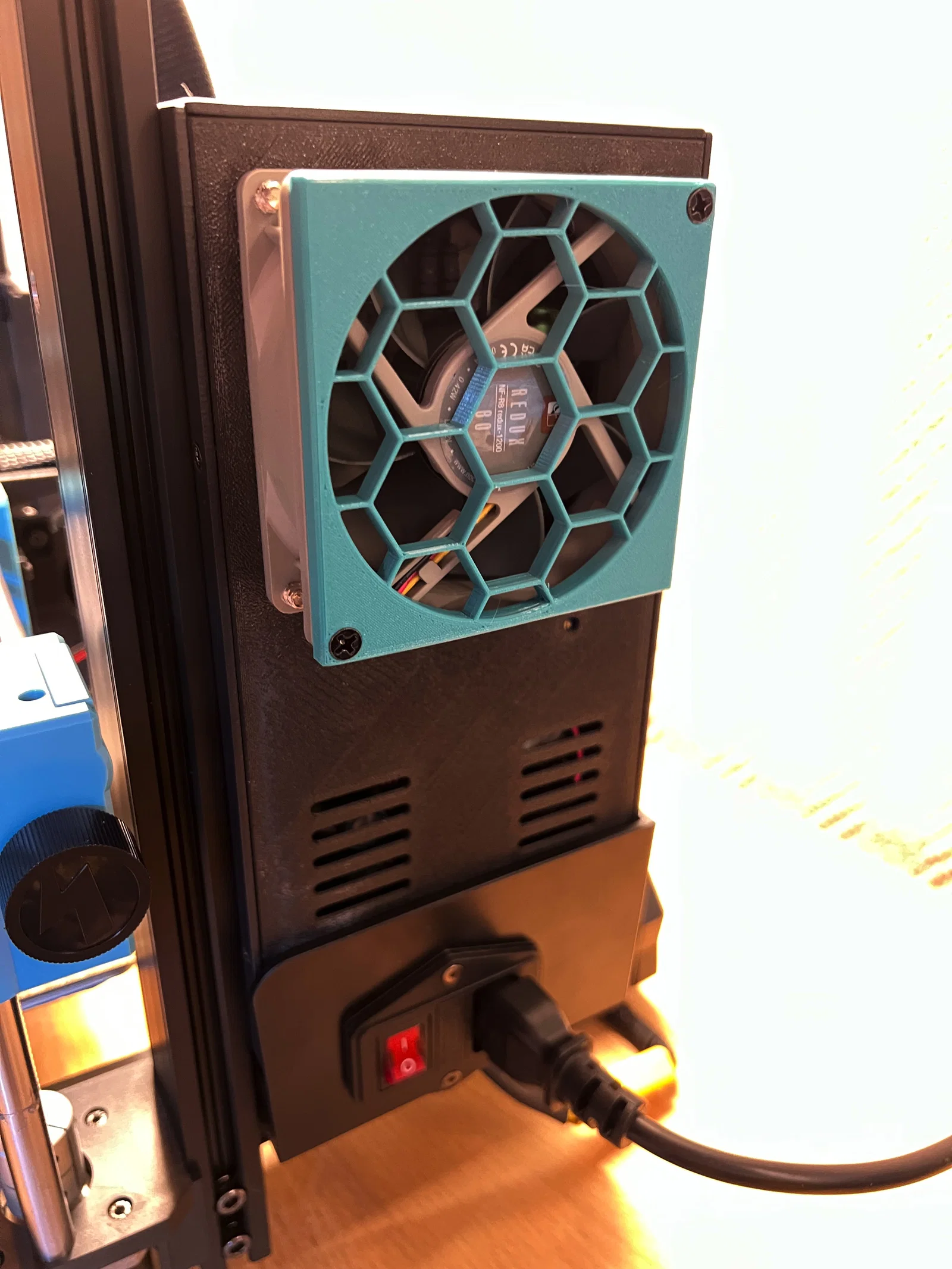

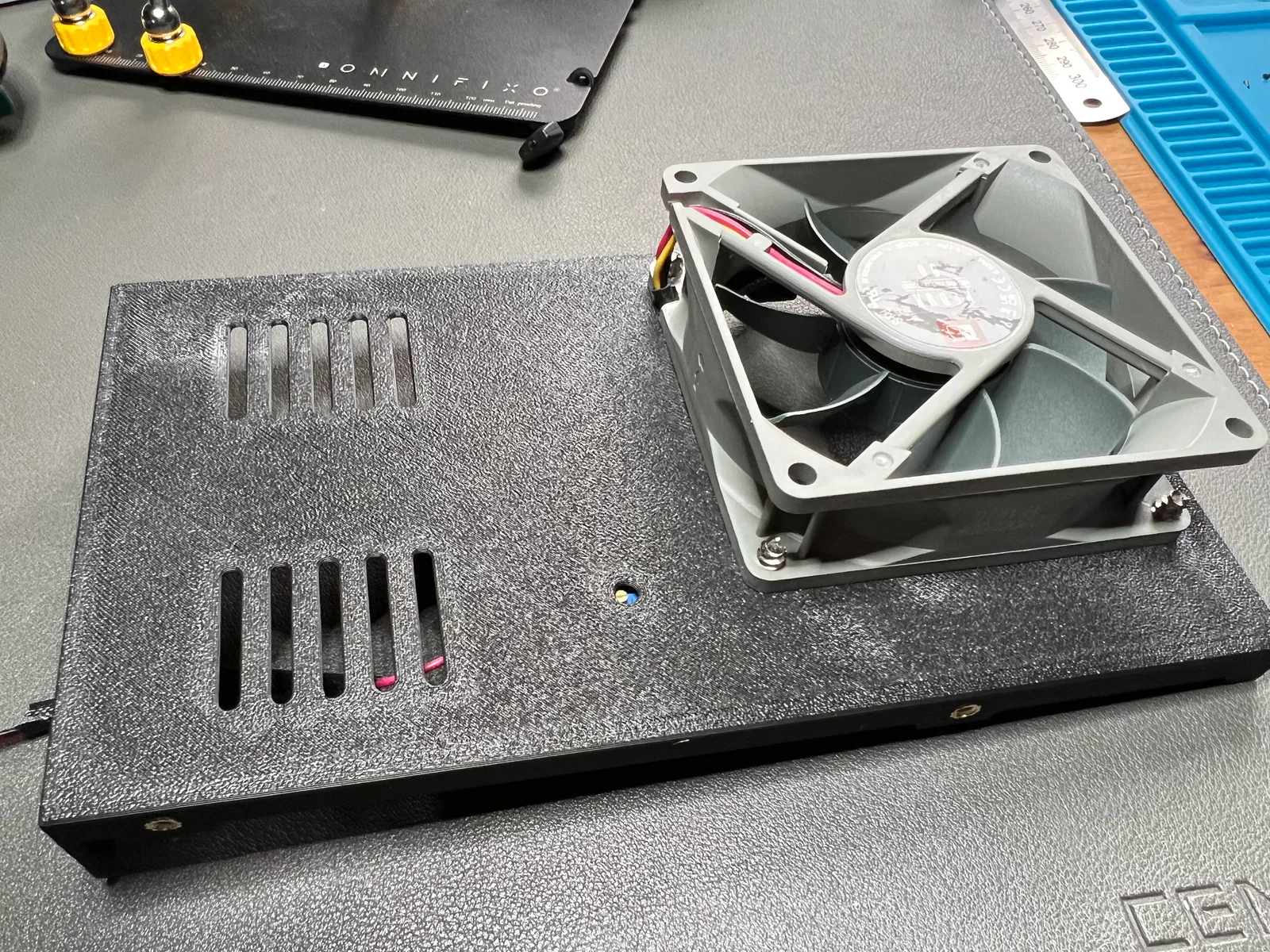

Cover này cho phép bạn gắn quạt 80 mm ở bên ngoài của PSU cover và gắn một step-down converter ở bên trong. Có một lỗ trên cover để với tới con ốc chỉnh (adjustment screw) của converter từ bên ngoài.

Cover dùng được cho:

• CHENGLIANG P360W24V của SV06
• CHENGLIANG P500W24V của SV06 Plus

Bạn cũng sẽ cần

• 1x quạt 80 mm (mình dùng Noctua NF-R8 redux-1200 12 V)

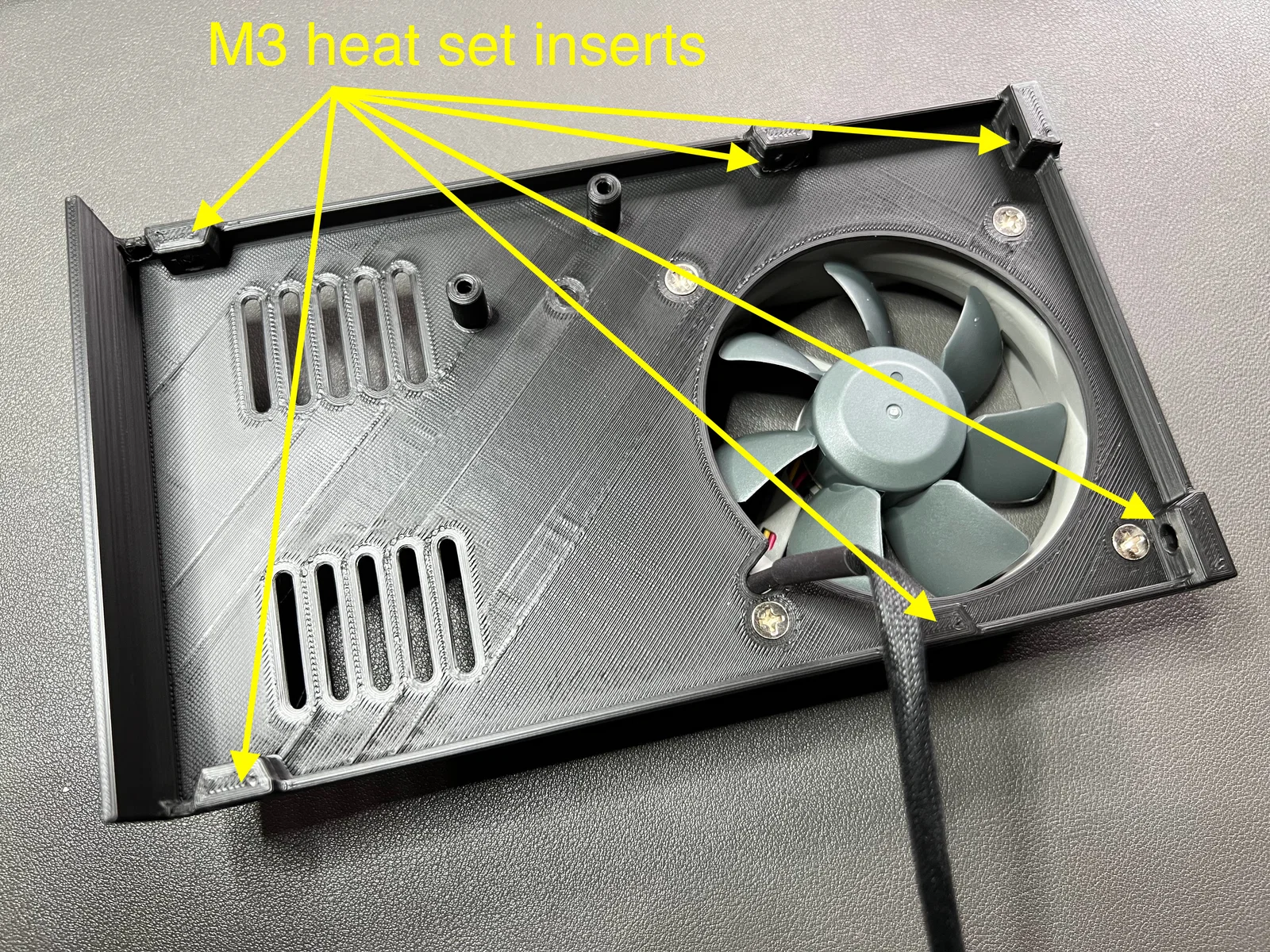

• 6x M3 heat set inserts

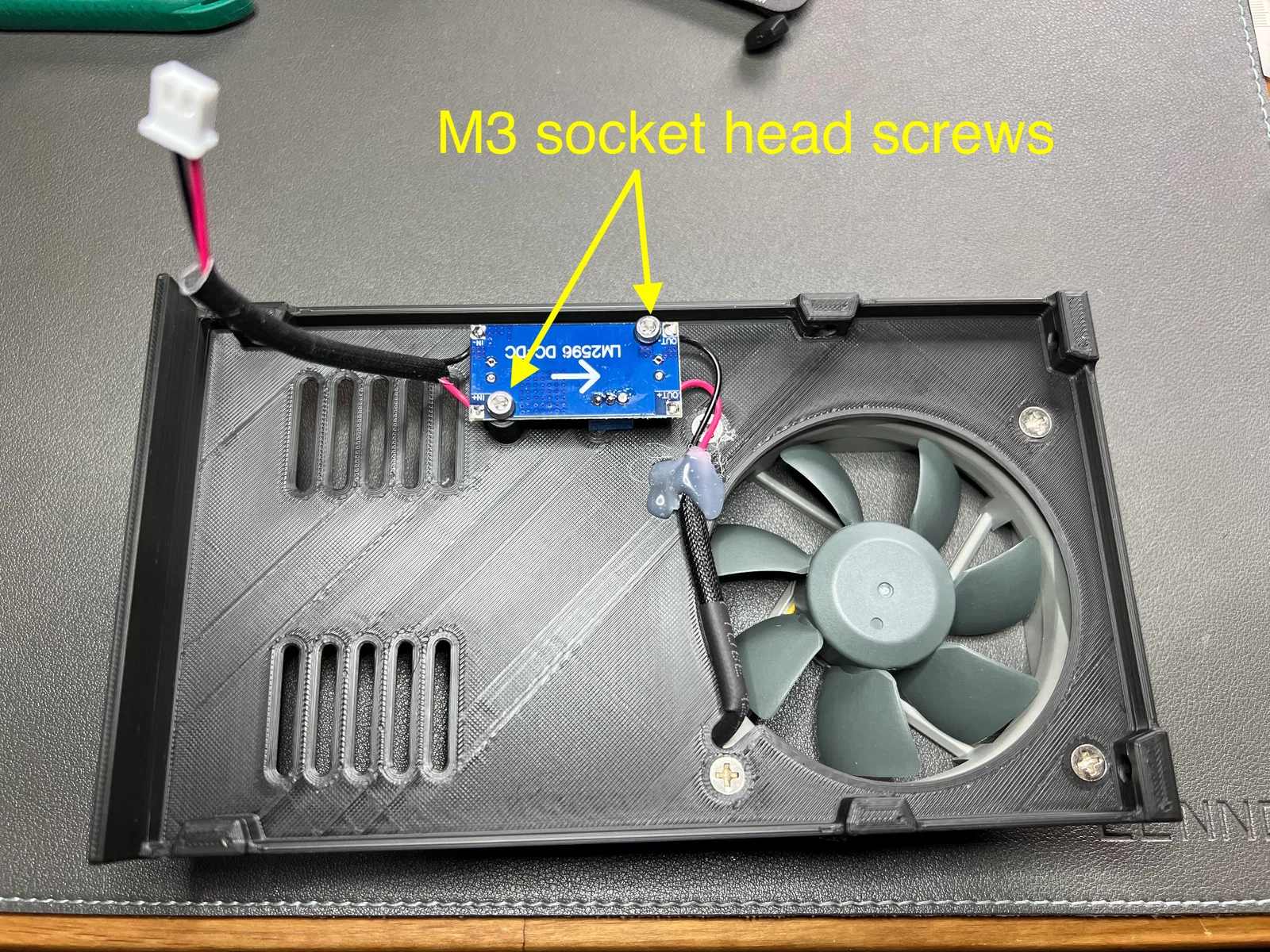

• 2x ốc M3 socket head ngắn (M3x5 hoặc M3x6)
• 1x LM2596 stepdown converter, nếu bạn muốn dùng quạt 5 V hoặc 12 V (bên trong PSU chỉ có 24V)

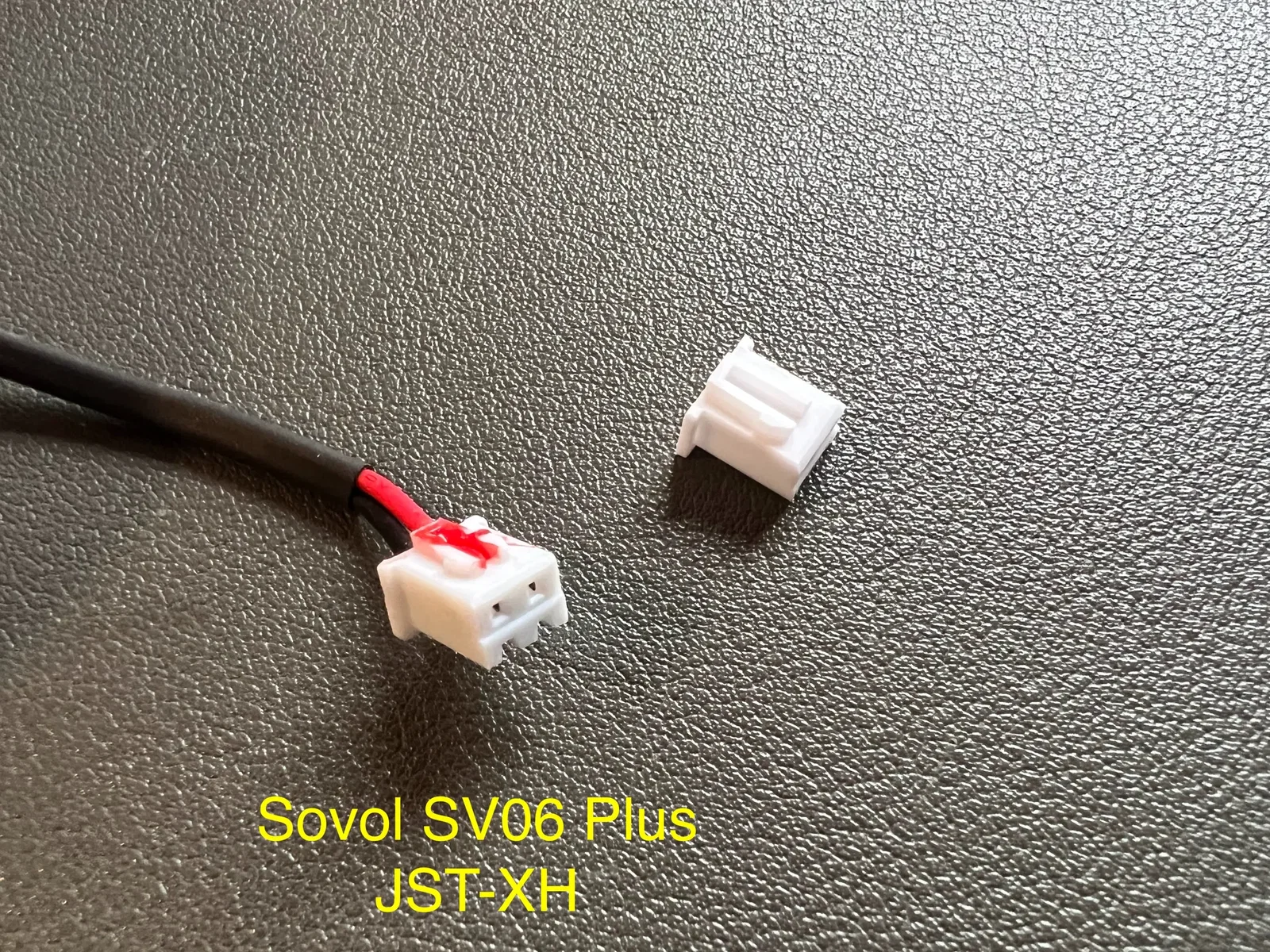

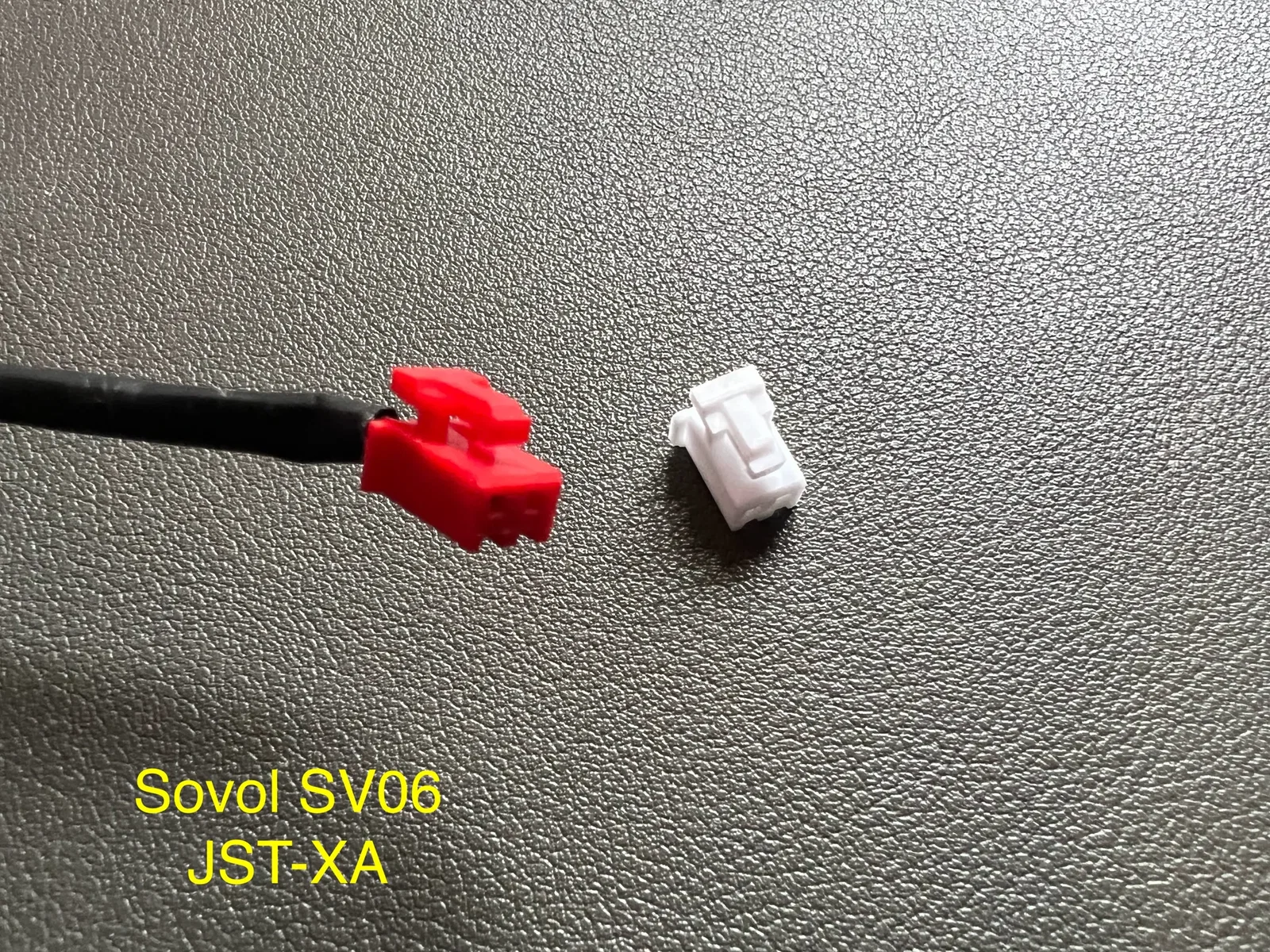

• 1x đầu nối 2pin JST-XA (SV06) hoặc đầu nối 2pin JST-XH (SV06 Plus)

Tuỳ chọn

• một cái , hoặc
• fan cover kim loại 80mm

Ghi chú lắp ráp

• Đầu nối nguồn quạt hiện có có thể bị phủ keo (máy SV06 Plus của mình có, còn SV06 thì không).

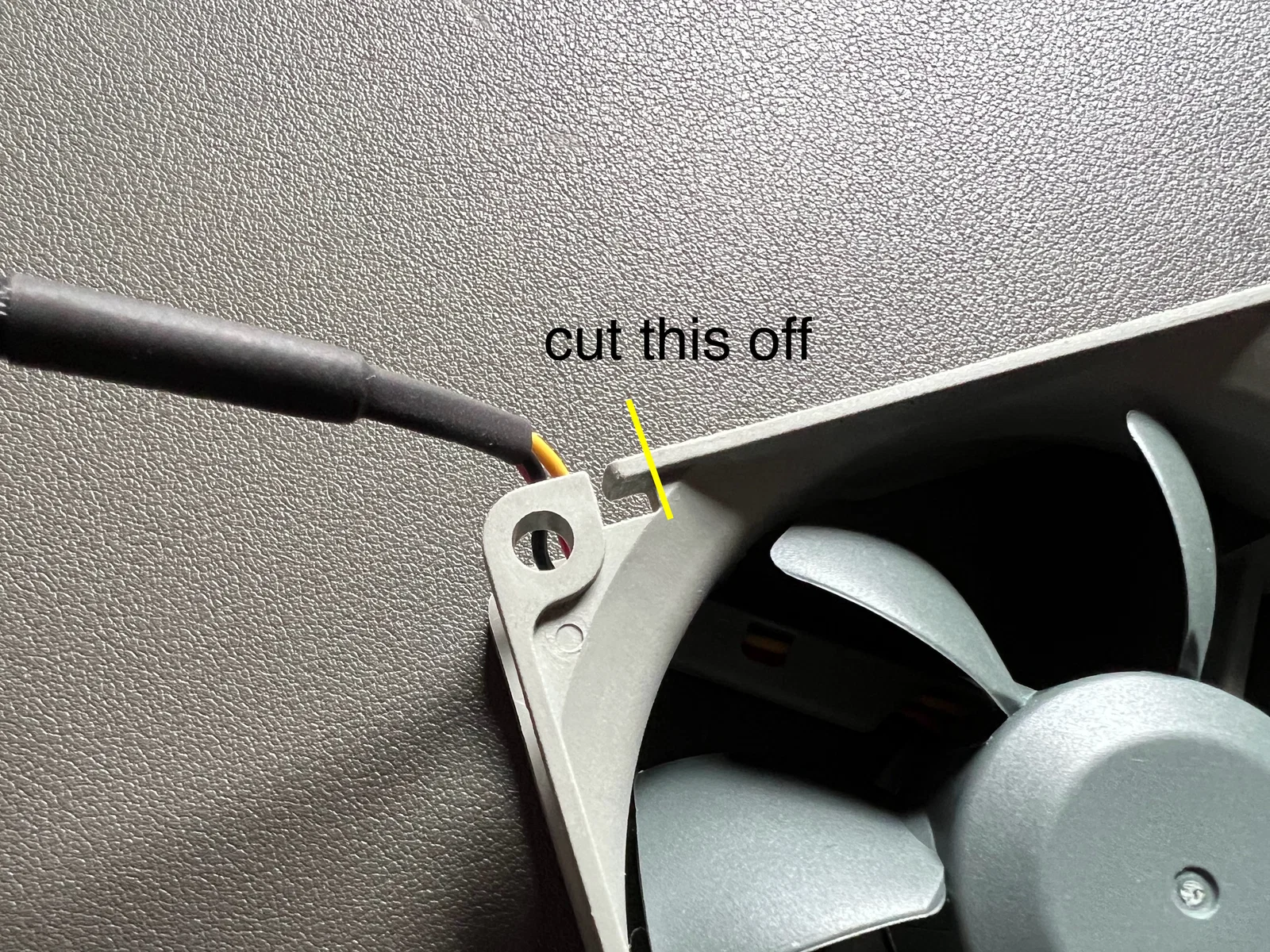

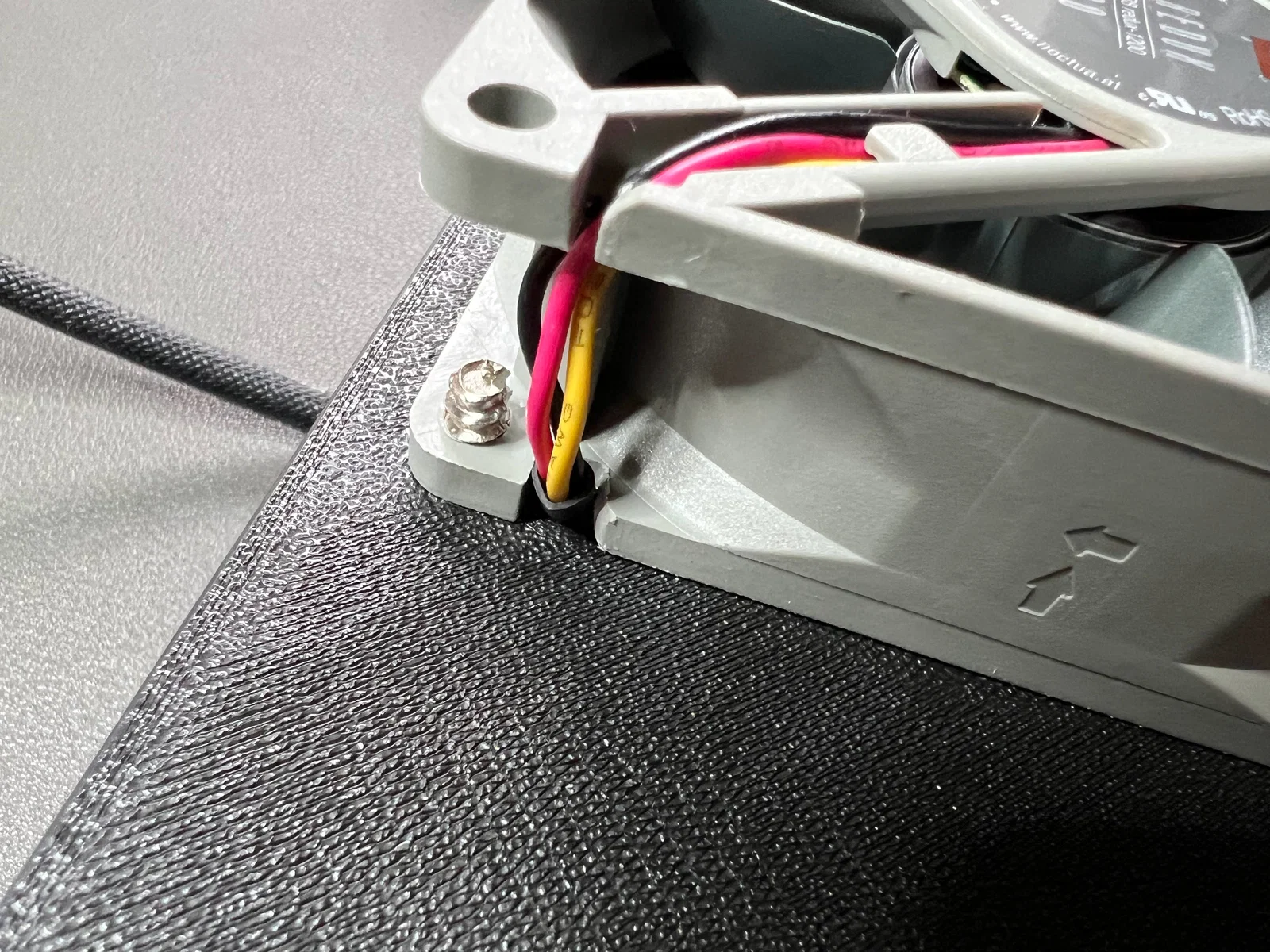

• Có thể bạn sẽ phải cắt bớt một cái gờ nhỏ trên quạt, chỗ mà dây dự kiến sẽ đi vào trong cover.

Lưu ý an toàn

Bạn sẽ làm việc với phần 110/230V của máy in, nên phải cực kỳ cẩn thận. Nếu không, có thể dẫn đến tử vong hoặc chấn thương nghiêm trọng.
